活塞杆在加工中的技术要求

活塞杆加工工艺说明书
活塞杆是内燃机中的重要零部件之一，它承受着往复运动时的巨大冲击力和复杂的摩擦力，因此加工工艺的好坏直接影响着活塞杆的使用寿命和性能。

下面将为您介绍活塞杆加工的工艺说明书。

一、材料选择
活塞杆的材料要求比较高，一般选用高品质的合金钢或不锈钢材料，这些材料具有高强度、高耐磨性、高耐腐蚀性和良好的韧性等优点。

二、车削加工
活塞杆的车削加工是其主要的加工工艺之一，其目的是为了保证活塞杆的精度和平滑度。

首先需要在车床上进行粗车，根据活塞杆的尺寸和要求进行车削，要求车削顺序、深度、切削速度和切削深度等参数合理，确保加工精度和表面质量。

三、磨削加工
在车削加工的基础上，还需要进行磨削加工，以提高加工精度和表面平滑度。

磨削工艺一般采用球墨铸铁磨轮，磨削前需进行准备工作，如清洗、校准、结构调整等，以确保磨削的精度和效果。

四、热处理
活塞杆在加工完成后还需要进行热处理，目的是为了消除内部应
力和提高杆的硬度、耐磨性和耐腐蚀性。

热处理方法一般采用淬火加
温处理，加热温度、保温时间、淬火介质和淬火温度等参数需要精确
控制，以确保处理后的活塞杆性能稳定。

五、检验质量
加工完成后的活塞杆需要进行质量检验，检验项目包括尺寸精度、表面平滑度、硬度和耐磨性等指标，以确保产品质量符合标准和要求。

一般采用量具、显微镜、硬度计和摩擦试验机等检测设备进行检验。

在活塞杆加工中，要注意机器设备的维护保养和操作规范，选材、加工和处理要严格按照要求执行，以确保生产出具有优良性能和寿命
长久的活塞杆。

活塞杆锻造工艺活塞杆是内燃机的重要零件之一，负责将发动机内燃过程中产生的动能传递给连杆，从而推动汽车前进。

由于活塞杆承受着高频繁的工作负荷，其材料和工艺要求较为严格。

本文主要介绍关于活塞杆锻造工艺的相关知识。

一、活塞杆锻造的原理和优势锻造是将金属材料加热至一定温度，施加压力，将材料压制成形的一种加工方法。

与其他成型方法相比，锻造具有以下优势：1. 金属材料在锻造过程中受到的热处理可改善其织构、强度、韧性等性能。

2. 锻造过程中不会出现氧化现象，因此锻件表面质量好，无内部缺陷，机械性能也更高。

3. 锻造可以进行多种材料合金的制造，具有广泛的适用性和可塑性。

在活塞杆的生产过程中，锻造是一种常用的工艺方法。

活塞杆锻造的原理是将金属材料加热至一定温度，利用大型锻压设备施加压力将材料压制成形。

通过特殊的按模和冷却装置，对所得到的活塞杆进行钢化、退火等处理，使其具备良好的机械性能。

活塞杆工艺的优劣不仅取决于锻造设备和加工条件，还取决于锻造材料的特性。

锻造材料一般采用高强度合金钢、不锈钢、钛及钛合金等。

这些材料具有耐高温、耐腐蚀等特点，适合用于内燃机等高负荷环境下的零件生产。

活塞杆锻造的工艺流程一般分为以下几步：1. 材料热处理。

将原材料加热至一定温度达到易于变形的程度。

2. 加工程序设计。

设计合适的加工程序以便达到理想的形状和尺寸。

3. 工件加热。

将加工好的工件再次加热到容易变形的温度。

4. 锻造。

通过大型锻压设备对工件进行压制。

5. 热处理。

通过退火、钢化等方法，对所得到的活塞杆进行处理，使其机械性能更为稳定。

6. 性能测试。

对所得到的活塞杆进行质量检测，确保其符合相关的性能和工艺要求。

活塞杆锻造技术具有重要的应用和发展前景。

通过不断提升加工装备和工艺技术的水平，锻造工艺不断地向着高精度、高稳定性、低能耗、低成本等方向发展。

活塞杆锻造技术在汽车工业、石油化工、航空航天等高负荷环境下的关键领域有着广泛的应用。

活塞杆加工工艺流程
《活塞杆加工工艺流程》
活塞杆是内燃机中的重要零部件，其加工工艺流程对于活塞杆的质量和性能有着至关重要的影响。

在活塞杆的加工过程中，需要经历多道工序和严格的工艺要求。

首先，活塞杆的原材料需要经过初步的加工，包括锻造、热处理等工艺，以保证其材料的均匀性和机械性能的稳定。

接下来，需要进行粗加工，将原材料切割成标准的尺寸，并进行车削等工艺，以确保其外形的精确度。

随后，进行精密加工，包括外圆磨削、内孔加工等工序，以确保活塞杆的尺寸精度和表面粗糙度符合工艺要求。

同时，还需要进行表面处理，例如镀铬、喷涂等工艺，来提高活塞杆的耐磨性和抗腐蚀性能。

在加工过程中，需要严格控制各道工序的工艺参数，包括切削速度、切削深度、刀具选择等，以确保加工质量和效率。

而且，还需要对加工过程中的温度、振动等因素进行监测和控制，以保证活塞杆在加工过程中不会产生裂纹或变形。

总的来说，活塞杆的加工工艺流程需要严格执行，确保每道工序都符合要求，才能生产出高质量的活塞杆产品。

这样不仅能够保证内燃机的性能和可靠性，也能够提高产品的市场竞争力。

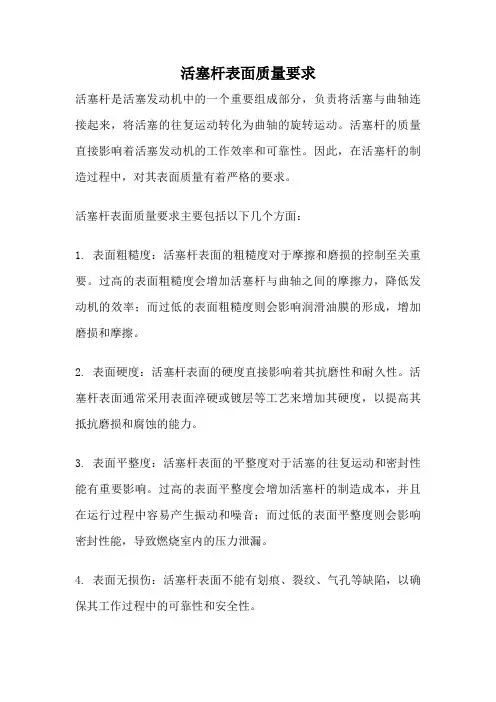

活塞杆表面质量要求活塞杆是活塞发动机中的一个重要组成部分，负责将活塞与曲轴连接起来，将活塞的往复运动转化为曲轴的旋转运动。

活塞杆的质量直接影响着活塞发动机的工作效率和可靠性。

因此，在活塞杆的制造过程中，对其表面质量有着严格的要求。

活塞杆表面质量要求主要包括以下几个方面：1. 表面粗糙度：活塞杆表面的粗糙度对于摩擦和磨损的控制至关重要。

过高的表面粗糙度会增加活塞杆与曲轴之间的摩擦力，降低发动机的效率；而过低的表面粗糙度则会影响润滑油膜的形成，增加磨损和摩擦。

2. 表面硬度：活塞杆表面的硬度直接影响着其抗磨性和耐久性。

活塞杆表面通常采用表面淬硬或镀层等工艺来增加其硬度，以提高其抵抗磨损和腐蚀的能力。

3. 表面平整度：活塞杆表面的平整度对于活塞的往复运动和密封性能有重要影响。

过高的表面平整度会增加活塞杆的制造成本，并且在运行过程中容易产生振动和噪音；而过低的表面平整度则会影响密封性能，导致燃烧室内的压力泄漏。

4. 表面无损伤：活塞杆表面不能有划痕、裂纹、气孔等缺陷，以确保其工作过程中的可靠性和安全性。

为了满足以上要求，活塞杆的制造过程通常包括以下几个步骤：1. 材料选择：活塞杆通常采用高强度和高韧性的合金钢材料制造，以满足其在高温和高压环境下的工作要求。

2. 粗加工：活塞杆的制造通常从材料的粗加工开始，包括锻造、热处理等工艺，以使材料的性能达到要求。

3. 精加工：精加工是活塞杆制造过程中的关键步骤，包括车削、磨削、研磨等工艺，以确保活塞杆的尺寸和形状精度，并提高其表面质量。

4. 表面处理：为了提高活塞杆的表面硬度和耐磨性，常常采用淬火、氮化、镀硬铬等表面处理工艺。

5. 检测和质量控制：活塞杆制造完成后，需要进行严格的检测和质量控制，包括尺寸测量、硬度测试、表面粗糙度检测等，以确保活塞杆的质量符合要求。

活塞杆表面质量的要求对于活塞发动机的工作效率和可靠性至关重要。

在活塞杆的制造过程中，需要注意控制其表面粗糙度、硬度、平整度和无损伤等方面的要求，以确保活塞杆的质量符合要求，提高发动机的性能和寿命。

油缸活塞杆本文由欧贝特提供定义油缸活塞杆顾名思义，是支持活塞做功的连接部件，大部分应用在油缸、气缸运动执行部件中，是一个运动频繁、技术要求高的运动部件。

以液压油缸为例，由：缸筒、活塞杆（油缸杆）、活塞、端盖几部分组成。

其加工质量的好坏直接影响整个产品的寿命和可靠性。

油缸活塞杆加工要求高，其表面粗糙度要求为Ra0.4～0.8um，对同轴度、耐磨性要求严格。

加工方法油缸活塞杆采用滚压加工，由于表面层留有表面残余压应力，有助于表面微小裂纹的封闭，阻碍侵蚀作用的扩展。

从而提高表面抗腐蚀能力，并能延缓疲劳裂纹的产生或扩大，因而提高油缸杆疲劳强度。

通过滚压成型，滚压表面形成一层冷作硬化层，减少了磨削副接触表面的弹性和塑性变形，从而提高了油缸杆表面的耐磨性，同时避免了因磨削引起的烧伤。

滚压后，表面粗糙度值的减小，可提高配合性质。

同时，降低了油缸杆活塞运动时对密封圈或密封件的摩擦损伤，提高了油缸的整体使用寿命。

滚压技术加工原理：它是一种压力光整加工，是利用金属在常温状态的冷塑性特点，利用滚压刀具对工件表面施加一定的压力，使工件表层金属产生塑性流动，填入到原始残留的低凹波谷中，而达到工件表面粗糙值降低。

由于被滚压的表层金属塑性变形，使表层组织冷硬化和晶粒变细，形成致密的纤维状，并形成残余应力层，硬度和强度提高，从而改善了工件表面的耐磨性、耐蚀性和配合性。

滚压是一种无切削的塑性加工方法。

应用油缸活塞杆的应用决定了它需要很好的耐磨，耐腐蚀以及防锈能力，因此通常油缸活塞杆的生产都会在表面镀一层铬。

镀铬泛指电镀铬，一般说的是工业机械上的镀硬铬。

铬是一种微带蓝色的银白色金属，相对原子质量51．99，密度6．98～7．21g ／cm3，熔点为1857～1920℃，金属铬在空气中极易钝化，表面形成一层极薄的钝化膜，从而显示出贵金属的性质，同时由于隔绝了材料与外界的接触，因此，但镀铬层没有被磨损时，油缸活塞杆就不会生锈。

镀铬层具有很高的硬度，根据镀液成分和工艺条件不同，油缸活塞杆的镀铬层硬度一般可达HRC58~HRC62。

液压缸活塞杆加工注意事项液压缸活塞杆加工是液压系统中不可或缺的元件之一。

活塞杆的加工质量直接影响到整个液压系统的工作效率和稳定性。

在加工液压缸活塞杆时，需要注意以下几个方面：1. 材料选择：液压缸活塞杆通常采用优质合金钢材料，如45#钢、40Cr等。

这些材料具有良好的机械性能和耐磨性能，能够满足液压系统的工作要求。

2. 尺寸精度：活塞杆的加工要求具有较高的尺寸精度，包括直径精度、圆度精度等。

这些尺寸精度的要求直接影响活塞杆与密封件的配合，对液压系统的工作稳定性和密封性能有着重要影响。

3. 表面加工：活塞杆的表面加工是保证密封性能和耐磨性能的重要环节。

常见的表面加工方法有镀铬和涂覆热喷涂等。

镀铬可以提高活塞杆的硬度和耐磨性，同时也能增加活塞杆与密封件的配合功能。

热喷涂则可以在活塞杆表面形成一层强度较高的涂层，提高耐磨性能。

4. 表面粗糙度：活塞杆的表面粗糙度对其密封性能和润滑性能有着重要影响。

过高的表面粗糙度会增加泄漏的可能性，而过低的表面粗糙度则会影响密封件的润滑效果。

因此，在活塞杆的加工过程中，需要控制好表面粗糙度，确保其在一定范围内。

5. 硬度要求：液压缸活塞杆的硬度要求通常较高，这是为了提高其耐磨性能和使用寿命。

通过调整热处理工艺可以获得合适的硬度值，常见的热处理方法有淬火和回火等。

6. 加工工艺：液压缸活塞杆的加工工艺通常包括车削、研磨和热处理等。

在进行这些加工过程时，需要控制好加工参数，确保尺寸精度和表面质量。

同时，还需要注意刀具的选择和磨损情况，定期检查和更换刀具，以保证加工质量。

7. 装配和检测：在液压缸活塞杆加工完成后，需进行装配和检测。

在装配时，要注意活塞杆与液压缸的配合间隙，确保其滑动自如。

在检测方面，可以采用光学投影仪、测量仪等进行尺寸检测，以及硬度计、金相显微镜等进行质量检测。

总之，加工液压缸活塞杆需要注意材料选择、尺寸精度、表面加工、表面粗糙度、硬度要求、加工工艺、装配和检测等方面的问题。

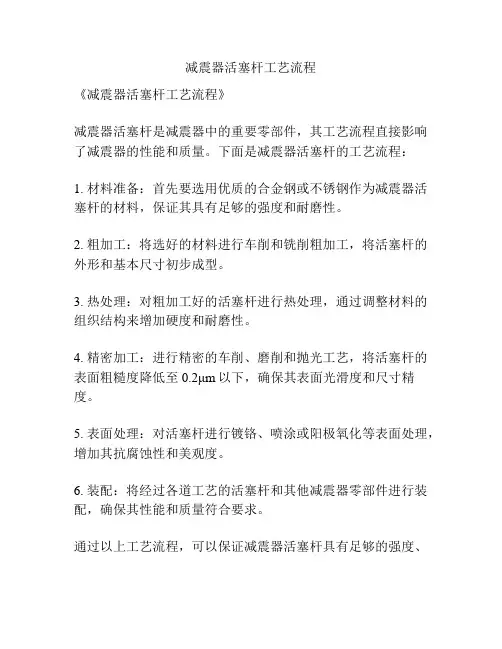

减震器活塞杆工艺流程
《减震器活塞杆工艺流程》
减震器活塞杆是减震器中的重要零部件，其工艺流程直接影响了减震器的性能和质量。

下面是减震器活塞杆的工艺流程：
1. 材料准备：首先要选用优质的合金钢或不锈钢作为减震器活塞杆的材料，保证其具有足够的强度和耐磨性。

2. 粗加工：将选好的材料进行车削和铣削粗加工，将活塞杆的外形和基本尺寸初步成型。

3. 热处理：对粗加工好的活塞杆进行热处理，通过调整材料的组织结构来增加硬度和耐磨性。

4. 精密加工：进行精密的车削、磨削和抛光工艺，将活塞杆的表面粗糙度降低至0.2μm以下，确保其表面光滑度和尺寸精度。

5. 表面处理：对活塞杆进行镀铬、喷涂或阳极氧化等表面处理，增加其抗腐蚀性和美观度。

6. 装配：将经过各道工艺的活塞杆和其他减震器零部件进行装配，确保其性能和质量符合要求。

通过以上工艺流程，可以保证减震器活塞杆具有足够的强度、
耐磨性和稳定的性能，从而有效提高减震器的使用寿命和安全性。

液压缸活塞杆技术条件液压缸是一种通过液体压力来实现线性运动的装置，常用于工程机械、船舶、冶金设备等领域。

活塞杆是液压缸中的重要组成部分，它连接液压缸的活塞和外部负载，承受着巨大的压力和拉力。

液压缸活塞杆的技术条件对于液压缸的性能和使用寿命具有重要影响。

以下将从活塞杆的材料、硬度、加工精度、表面处理、密封性能等方面进行详细阐述。

首先是活塞杆的材料选择。

活塞杆需要具备良好的强度和韧性，以承受液压力和负载的作用。

一般常用的活塞杆材料有碳钢、合金钢和不锈钢等。

根据具体的工作条件和要求，选择合适的材料可以确保液压缸活塞杆的可靠性和耐久性。

其次是活塞杆的硬度要求。

活塞杆需要具备一定的硬度，以抵抗液压缸内部的摩擦和磨损。

硬度的选择应根据具体的工作条件和负载大小来确定，一般要求在一定范围内保持均匀的硬度，以避免因硬度不均匀而引起的断裂或变形问题。

加工精度是保证液压缸活塞杆性能的关键因素之一。

活塞杆经过精密加工可以确保其直径和圆度的精度，从而保证活塞杆与密封件的配合间隙和密封效果。

此外，还需要注意活塞杆表面的光滑度，以减小摩擦阻力和磨损。

表面处理是提高液压缸活塞杆耐腐蚀性和润滑性的重要措施。

常用的表面处理方法有镀铬、渗碳和氮化等。

镀铬可以提高活塞杆的耐腐蚀性和硬度，渗碳可以增加活塞杆表面的硬度和耐磨性，氮化可以提高活塞杆的抗腐蚀性和疲劳寿命。

密封性能是液压缸活塞杆的重要指标之一。

活塞杆与密封件之间的配合间隙和密封效果直接影响液压缸的工作效率和寿命。

为了提高密封性能，可以采用密封件的优化设计和选择合适的密封材料，同时还要保证活塞杆的加工精度和表面质量。

液压缸活塞杆的技术条件对于液压缸的性能和使用寿命具有重要影响。

选择合适的材料、控制好硬度和加工精度、进行有效的表面处理和保证良好的密封性能，可以有效提高液压缸活塞杆的可靠性和耐久性，确保液压系统的正常工作。

在实际应用中，需要根据具体的工作条件和要求进行技术选择和优化，以满足用户的需求。

活塞杆调质硬度标准
粗加工后调质到硬度为229—285HB，必要时，再经高频淬火，硬度达45～55HRC。

1.材料
实心活塞杆材料为35、45钢：空心活塞杆材料为35、45钢的无缝钢管。

2．主要表面粗糙度
杆外圆柱面粗糙度Ro0.4~0.8um。

3．技术要求(参见图5-9)
①活塞杆的热处理：粗加工后调质到硬度为229—285HB，必要时，再经高频淬火，硬度达45～55HRC。

②活塞杆d和d2的圆度公差值，按9、10或11级精度选取;活塞杆d的圆柱公差值，应接8级精度选取。

③外径表面直线度在500长度上不大于O.03mm。

④端面T的垂直度公差值，则应按7级精度选取。

⑤d3对d的径向跳动不大于0.01mm。

⑥活塞杆与导向套采用HB/f7配合，与活塞的连接可采用H8/h8配合。

⑦活塞杆上若有联结销孔时，该孔径应按HII级加工。

该孔轴线与活塞杆轴线的垂直度公差值，按6级精度选取。

⑧活塞杆上的螺纹一般接6级精度加工；如载荷较小，机械震动也较小时，允许接7级或8级精度制造。

⑨活塞杆上下工作表面必要时可以镀铬，镀层厚度约O.05mm，镀后抛光。

活塞杆机械加工工艺1. 简介活塞杆是发动机的关键部件之一，起着连接活塞和连杆的作用。

活塞杆的机械加工工艺对其质量和性能有着重要影响。

本文将介绍活塞杆机械加工工艺的步骤和注意事项。

2. 加工工艺步骤2.1 初加工2.1.1 材料准备首先要选择适合的活塞杆材料，常用的有45号钢、40Cr、20Cr等。

材料应具有足够的强度和耐磨性，同时要考虑加工性能和成本。

根据所需长度，将原材料进行切割。

在切割过程中要注意锯片的选用和切割速度，以防止表面出现裂纹或过热变形。

2.1.3 粗切削使用车床或铣床对材料进行粗加工，将其切削成近似形状的圆柱体。

这一步骤主要是为了减小后续加工工序的工作量，提高加工效率。

2.2.1 长度控制通过测量和标记，控制活塞杆的长度。

在车床上，可以使用外径卡尺等工具进行测量，确保活塞杆的长度符合要求。

2.2.2 精车加工使用车床对活塞杆进行精车加工，使其外径和形状达到要求。

在加工过程中，要注意控制切削速度和进给量，以保证加工质量。

精车加工后的活塞杆表面应平整光滑，无明显划痕。

2.2.3 柱状度检测精车加工后，需要对活塞杆的柱状度进行检测。

可以使用测微计或环形卡尺等工具进行测量，确保活塞杆的直径误差在规定范围内。

2.2.4 精磨加工对活塞杆进行精磨加工，以提高其表面质量和尺寸精度。

精磨后，活塞杆的表面应光洁度高，尺寸偏差小。

2.3 热处理2.3.1 预处理在进行热处理之前，需要对活塞杆进行预处理。

一般采用退火或正火处理，以消除内部应力和改善材料的织构。

2.3.2 淬火对活塞杆进行淬火处理，以提高其硬度和强度。

淬火过程中要控制冷却速度和温度，避免出现裂纹和变形。

2.3.3 回火淬火后的活塞杆过硬，需要进行回火处理，以提高其韧性和抗疲劳性能。

回火温度和时间的选择要根据具体材料和要求决定。

2.4 表面处理2.4.1 抛光对活塞杆进行抛光处理，以提高其表面光洁度。

抛光可以采用机械抛光或化学抛光，使活塞杆表面光滑亮丽。

活塞杆零件机械加工工艺规程及定位方案设计活塞杆是内燃机等机械设备中的重要零件之一，它承受着往复运动的力量。

为了保证活塞杆的质量和性能，需要进行精密的机械加工。

本文将详细介绍活塞杆零件的机械加工工艺规程，并设计定位方案，以确保加工的准确性和稳定性。

首先，我们需要了解活塞杆的工艺流程。

活塞杆的机械加工包括下列步骤：准备材料、车削、铣削、研磨和抛光。

1. 准备材料：选择合适的材料，如高强度钢，根据设计要求进行切割和锯断。

2. 车削：将材料放置在车床上，根据图纸要求进行车削操作。

首先进行外圆车削，保证直径的精度和表面的光洁度。

然后进行内圆车削，以确保内孔的精度和表面的光洁度。

3. 铣削：在铣床上进行铣削操作，主要是将活塞杆的两端切割成相应的形状和尺寸。

根据图纸要求进行铣削，保证尺寸的精度和形状的一致性。

4. 研磨：使用研磨机对活塞杆进行研磨，以进一步提高表面的光洁度和精度。

研磨可以分为粗磨和精磨两个阶段，粗磨去除表面的粗糙度，精磨提高表面的光洁度。

5. 抛光：通过抛光机对活塞杆进行抛光，使其表面更加光滑。

抛光可以进一步提高活塞杆的表面质量和亮度。

在进行活塞杆的机械加工时，为了确保加工的准确性和稳定性，需要使用定位方案。

定位方案设计应考虑以下因素：1. 确定加工定位点：根据活塞杆的形状和尺寸，确定加工定位点的位置。

通常选择活塞杆的两端作为定位点，以确保加工的一致性。

2. 选择适当的定位方式：根据加工工艺和设备的特点，选择合适的定位方式。

常用的定位方式有直接定位、间接定位和复合定位等。

3. 设计定位夹具：根据活塞杆的形状和尺寸，设计定位夹具。

夹具应具有良好的刚性和稳定性，以确保加工的准确性和稳定性。

4. 确定加工顺序：根据活塞杆的形状和尺寸，确定加工的顺序。

通常先进行外圆车削，再进行内圆车削和其他加工操作。

通过以上的工艺规程和定位方案设计，可以确保活塞杆零件的机械加工质量和性能。

同时，加工过程中要严格按照工艺规程进行操作，定期检查和维护设备，以保证加工的准确性和稳定性。

目录第一章零件工艺分析及生产类型的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.1零件图样的分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.2零件的工艺分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.3审查零件的结构工艺性⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯41.4确定零件的生产类型⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第二章选择毛坯、确定毛坯尺寸、设计毛坯图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1毛坯的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.2锻件质量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.3锻件形状复杂系数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.4锻件材质系数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.5绘制活塞杆锻造毛坯简图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第三章拟定活塞杆工艺路线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.1基准的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.2各表面加工方案的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.3加工顺序的安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.4划分阶段⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.5工序的集中与分散⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.6机械加工工序的安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.7热处理工序的安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯73.8辅助工序的安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯83.9确定工艺路线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第四章确定机械加工余量、工序尺寸及公差⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9第五章选择机床及工艺设备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯105.1选择机床⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯115.2选择刀具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯115.3选择夹具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯115.4选择量具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11第六章确定切削用量及基本工时⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯116.1工序 4 数据计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯116.2工序 5 数据计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯136.3工序 6 数据计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯156.4工序 8 数据计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯166.5工序 9 数据计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯176.6工序 10 数据计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯186.7工序 11 数据计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯196.8工序 13 数据计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯206.9工序 15 数据计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯216.10工序 17 数据计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22第一章零件工艺分析及生产类型的确定1.1 零件图样的分析（ 1）φ 5000.025mm× 770mm自身圆度公差为0.005mm。

活塞杆工艺流程活塞杆是活塞系统的重要组成部分，承受了很大的力和负荷。

为了确保活塞杆具备高强度、高耐磨性和高精度的特性，需要经过多道工艺流程来加工和处理。

下面介绍活塞杆的工艺流程。

首先，活塞杆的原材料通常采用优质的合金钢。

以合金钢为基材可以保证活塞杆的强度和耐磨性。

原材料经过材料检验，检查合金钢的成分和物理性能是否符合要求。

接下来是加工工艺。

首先将原材料锯切成适当的长度，然后经过车削、铣削和钻孔等工艺，将活塞杆加工成所需的外形和规格。

车床和铣床是常用的加工设备，利用这些设备可以精确控制活塞杆的直径和长度。

紧接着是热处理工艺。

热处理是为了提高活塞杆的强度和耐磨性。

常见的热处理方法有淬火和回火。

淬火可以增加活塞杆的硬度，使其具备足够的强度；回火可以减轻硬化层的脆性，提高活塞杆的韧性。

通过控制加热温度和时间，可以实现对活塞杆的精确控制。

完成热处理后，还需要对活塞杆进行表面处理。

常见的表面处理方法有镀铬和氮气渗碳。

镀铬可以提高活塞杆的耐磨性和抗腐蚀性，保证其长时间运行的稳定性。

氮气渗碳可以在活塞杆表面形成一层硬质的氮化物层，提高其硬度和耐磨性。

最后是加工检验。

通过使用各种测量工具和检测设备，如千分尺和显微镜，对加工后的活塞杆进行精确的测量和检验。

确保活塞杆的直径、长度和表面质量等符合设计要求。

只有达到要求的标准，活塞杆才能够投入使用。

综上所述，活塞杆的工艺流程包括原料选择和检验、加工工艺、热处理、表面处理和加工检验等多个环节。

每个环节都需要仔细控制和保证质量，以确保活塞杆具备高强度、高耐磨性和高精度的特性。

这样才能够满足活塞系统对活塞杆的严格要求，保证其正常运行和使用寿命。

油缸活塞杆的机械加工工艺流程展开全文油缸活塞杆的机械加工工艺流程，活塞杆的质量好坏，直接关系到油缸的质量、寿命、承载等技术要求。

技术要求1、1:20锥度接触面积不少于80%。

2、φ50mm部分氮化层深度为0.2~0.3mm，硬度62~65HRC。

3、材料38CrMoALA。

零件图样分析1）φ50mm×770mm自身圆度公差为0.005mm。

2）左端M39×2-6g螺纹与活塞杆φ50mm中心线的同轴度公差为φ0.05mm。

3）1:20圆锥面轴心线与活塞杆φ50mm中心线的同轴度公差为φ0.02mm。

4）1:20圆锥面自身圆跳动公差为0.005mm。

5）1:20圆锥面涂色检查，接触面积不小于80%。

6）φ50mm×770mm表面渗氮，渗氮层深度0.2~0.3mm,表面硬度62~65HRC。

工艺分析1）活塞杆在正常使用中，承受交变载荷作用，φ50mm×770mm处有密封装置往复摩擦其表面，所以该处要求硬度高又耐磨。

活塞杆采用38CrMoALA材料，φ50mm×770mm部分经过调质处理和表面渗氮后，芯部硬度为28~32HRC，表面渗氮层深度0.2~0.3mm，表面硬度为62~65HRC。

这样使活塞杆既有一定的韧性，又具有较好的耐磨性。

2）活塞杆结构比较简单，但长径比很大，属于细长轴类零件，刚性较差，为了保证加工精度，在车削时要粗车、精车分开，而且粗、精车一律使用跟刀架，以减少加工时工件的变形，在加工两端螺纹时要使用中心架。

3）在选择定位基准时，为了保证零件同轴度公差及各部分的相互位置精度，所有的加工工序均采用两中心孔定位，符合基准统一原则。

4）外圆表面时(磨削后还可以用滚压工艺，使活塞杆耐磨性提高)，工件易产生让刀、弹性变形，影响活塞杆的精度。

因此，在加工时应修研中心孔，并保证中心孔的清洁，中心孔与顶尖间松紧程度要适宜，并保证良好的润滑。

砂轮一般选择：磨料白刚玉(WA)，粒度60#，硬度中软或中、陶瓷结合剂，另外砂轮宽度应选窄些，以减小径向磨削力，加工时注意磨削用量的选择，尤其磨削深度要小。
