结构设计⼯艺规范--钣⾦钣⾦设计⼯艺规范⽬录钣⾦设计⼯艺规范............................................. 错误!未定义书签。
⽬录......................................................... 错误!未定义书签。
1. ⽬的..................................................... 错误!未定义书签。
2. 适⽤范围................................................. 错误!未定义书签。
3. 规范内容................................................. 错误!未定义书签。
公司常⽤板材规格汇总............................... 错误!未定义书签。
常⽤板材和⼯艺影响................................... 错误!未定义书签。
选⽤原则............................................. 错误!未定义书签。
冲裁............................................... 错误!未定义书签。
⽑刺................................................. 错误!未定义书签。
公差................................................. 错误!未定义书签。
冲裁线性尺⼨公差..................................... 错误!未定义书签。
成型尺⼨公差......................................... 错误!未定义书签。
钣金设计规范一、前言1、目的本规范为了确保钣金类零件在设计时能够满足使用性能、加工工艺等相关要求使设计人员进行参考。
2、使用范围本规范适用于我厂所有钣金结构件及钣金配件二、钣金结构件可加工性钣金结构件的几何形状、尺寸和精度对加工工艺影响很大。
良好的设计有利于加工工艺节省材料、减少工序、提高模具使用寿命和产品质量，同时可以有效的降低产品成本。
1、冲裁件应避免窄长的悬臂与狭槽冲裁件的凸出或凹入部分的深度和宽度，一般情况下，应不小于l . 5t (t 为料厚），同时应该避免窄长的切口与和过窄的切槽，以便增大模具相应部位的刃口强度3、冲孔要求冲孔优先选用圆形孔，冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
最小孔径见下表材料圆孔直径b矩形孔短边宽高碳钢 1.3t 1.0t低碳钢、黄铜 1.0t0.7t铝0.8t0.5t零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t ；平行时，应不小于1. 5t 。
以下是几种在设计中具体遇到的情况：5、 折弯件及拉深件冲孔时其孔壁与直壁之间应保持一定的距离 折弯件、拉伸件孔壁与工件直壁间距离 6、 螺钉、螺栓的过孔和沉头孔 7、 螺钉 、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座，如果板 材太薄难 以同时保证过孔d2和沉孔D ，应优先保证过孔d2 。
D1 M2M2.5M3M4M5M6M8M10D2 ∅2.2 ∅2.8 ∅3.5 ∅4.5 ∅5.5 ∅6.5∅9∅11用于螺钉、螺栓的过孔 D1 M2M2.5M3M4M5D2 ∅2.2 ∅2.8∅3.5 ∅4.5 ∅5.5 D ∅4 ∅5.5∅6.5∅9∅10H (参考尺寸) 1.21.51.652.72.7a90*要求板材厚度t ≥h 用于沉头螺钉的沉头座及过孔 8、折弯板料在弯曲过程中外层受到拉应力，内层受到压应力，从拉到压之间有一既不受拉力又不受压力的过渡层称为中性层；中性层在弯曲过程中的长度和弯曲前一样，保持不变，所以中性层是计算弯曲展开长度的基准。

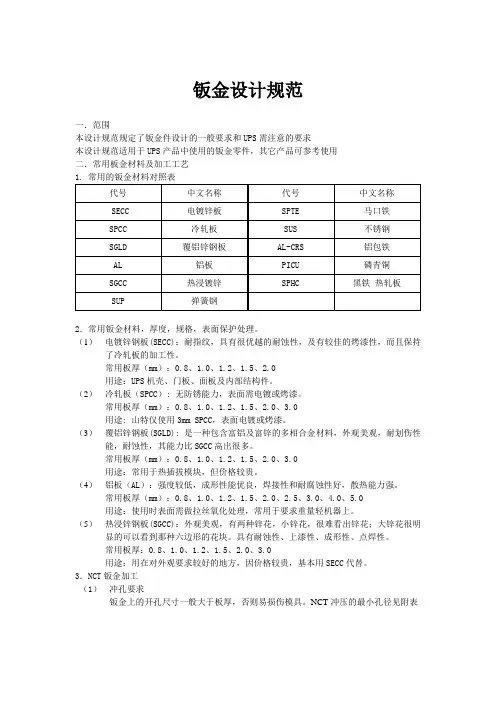

钣金设计规范一．范围本设计规范规定了钣金件设计的一般要求和UPS需注意的要求本设计规范适用于UPS产品中使用的钣金零件，其它产品可参考使用二．常用板金材料及加工工艺1. 常用的钣金材料对照表2．常用钣金材料，厚度，规格，表面保护处理。
（1）电镀锌钢板(SECC)：耐指纹，具有很优越的耐蚀性，及有较佳的烤漆性，而且保持了冷轧板的加工性。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0用途：UPS机壳、门板、面板及内部结构件。
（2）冷轧板（SPCC）: 无防锈能力，表面需电镀或烤漆。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0用途: 山特仅使用3mm SPCC，表面电镀或烤漆。
（3）覆铝锌钢板(SGLD): 是一种包含富铝及富锌的多相合金材料，外观美观，耐划伤性能，耐蚀性，其能力比SGCC高出很多。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、3.0用途：常用于热插拔模块，但价格较贵。
（4）铝板（AL）：强度较低，成形性能优良，焊接性和耐腐蚀性好，散热能力强。
常用板厚（mm）：0.8、1.0、1.2、1.5、2.0、2.5、3.0、4.0、5.0用途：使用时表面需做拉丝氧化处理，常用于要求重量轻机器上。
（5）热浸锌钢板(SGCC)：外观美观，有两种锌花，小锌花，很难看出锌花；大锌花很明显的可以看到那种六边形的花块。
具有耐蚀性、上漆性、成形性、点焊性。
常用板厚：0.8、1.0、1.2、1.5、2.0、3.0用途：用在对外观要求较好的地方，因价格较贵，基本用SECC代替。
3．NCT钣金加工（1）冲孔要求钣金上的开孔尺寸一般大于板厚，否则易损伤模具。
NCT冲压的最小孔径见附表(2)孔距边缘的距离小于料厚时,冲方孔会导致边缘被翻起,方孔越大翻边越明显。
NCT冲(3)攻芽孔:由于直接攻芽会形成毛刺,因此在攻芽孔正反面加冲一小沙拉孔,可避免此现象的发生。
(4)NCT冲沙孔的成形深度一般不大于85%(T<2.5mm)(5)由于铝材比较软上下模间隙稍微偏大,则很容易产生毛刺,特别是在冲网孔时,可明显看出.(解决方法:减小上下模的间隙).(6)NCT冲半剪凸点的高度不超过0.6T,如大于0.6T则极易脱落。
扳金工艺规1简介1.1扳金所用材料常用材料有：冷轧板SPCC、热轧板SPHC、电解板SECC、普通铝板及铝合金板AL1050, AL5052-H32,不锈钢板SUS304、覆铝锌钢板.1.2典型扳金件加工流程图面展开-一编程一-下料（剪、冲、割）一一冲网孔一一校平一一拉丝一一冲凸包一一压钾一一折弯----- 焊接一一立体拉丝一一表处一一组装2下料2.1数冲是用数控冲床加工，板材厚度加工围为：冷扎板、热扎板小于或等于3.Omm；铝板小于或等于4.0mm；不锈钢小于2.0mm。
2.1.1冲孔有最小尺寸要求冲孔最小尺寸与孔的形状、材料机械性能和材料厚度有关。
t为材料厚度，冲孔尺寸一般不小于1.5t o如遇特殊情况，可参照下表：2. 1. 1* t 1.2mm冲孔最小尺寸列表2.1.2数冲的孔间距与孔边距零件的冲孔边缘离外形的最小距离随零件与孔的形状不同有一定的限制，见图2. 1.2。
当冲孔边缘与零件外形边缘不平行时，该最小距离应不小于材料厚度t;平行时，应不小于I图2. 1.2冲裁件孔边距.孔间距示意图2.1.3折弯件及拉深件不可选用数冲下料，可选用二次激光切割。
2.1.4螺钉、螺栓的过孔和沉头座螺钉、螺栓过孔和沉头座的结构尺寸按下表选取取。
对于沉头螺钉的沉头座, 如果板材太薄难以同时保证过孔d2和沉孔D,应优先保证过孔d2°表1用于螺钉、螺栓的过孔t$h表2用于沉头螺钉的沉头座及过孔tMh表3用于沉头钾钉的沉头座及过孔2.2激光切割是用激光机飞行切割加工，板材厚度加工围为冷扎板、热扎板小于或等于8. Omm；不锈钢小于或等于4. 0mm ；铝板小于等于5.0mm。
其优点是加工板材厚度大，切割工件外形速度快，加工灵活.缺点是会产生热变型，网孔件不宜用此方式加工，加工成本高！3折弯3.1 折弯件的最小弯曲半径材料弯曲时，其圆角区上，外层收到拉伸，层则受到压缩。
当材料厚度一定时，r越小, 材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的极限强度时，就会产生裂缝和折断，因此，弯曲篆件的结构设计，应避免过小的弯曲圆角半径。

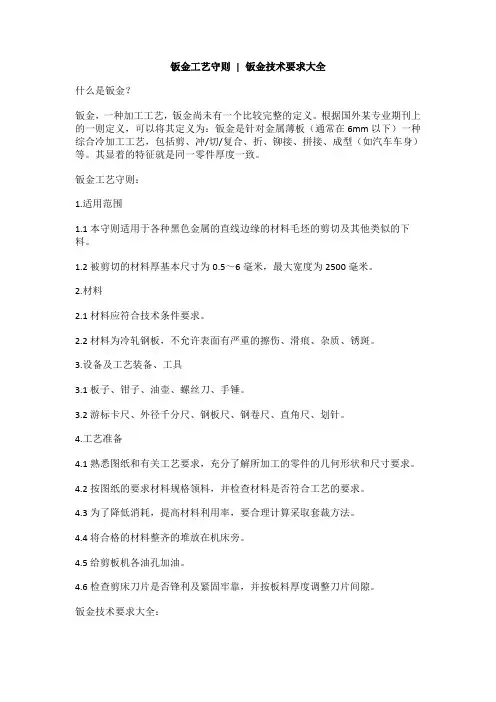

钣金工艺守则| 钣金技术要求大全什么是钣金？钣金，一种加工工艺，钣金尚未有一个比较完整的定义。
根据国外某专业期刊上的一则定义，可以将其定义为：钣金是针对金属薄板（通常在6mm以下）一种综合冷加工工艺，包括剪、冲/切/复合、折、铆接、拼接、成型（如汽车车身）等。
其显着的特征就是同一零件厚度一致。
钣金工艺守则：1.适用范围1.1本守则适用于各种黑色金属的直线边缘的材料毛坯的剪切及其他类似的下料。
1.2被剪切的材料厚基本尺寸为0.5～6毫米，最大宽度为2500毫米。
2.材料2.1材料应符合技术条件要求。
2.2材料为冷轧钢板，不允许表面有严重的擦伤、滑痕、杂质、锈斑。
3.设备及工艺装备、工具3.1板子、钳子、油壶、螺丝刀、手锤。
3.2游标卡尺、外径千分尺、钢板尺、钢卷尺、直角尺、划针。
4.工艺准备4.1熟悉图纸和有关工艺要求，充分了解所加工的零件的几何形状和尺寸要求。
4.2按图纸的要求材料规格领料，并检查材料是否符合工艺的要求。
4.3为了降低消耗，提高材料利用率，要合理计算采取套裁方法。
4.4将合格的材料整齐的堆放在机床旁。
4.5给剪板机各油孔加油。
4.6检查剪床刀片是否锋利及紧固牢靠，并按板料厚度调整刀片间隙。
钣金技术要求大全：1.钣金件零件去除氧化皮。
2.钣金件零件加工表面上，不应有划痕、擦伤等损伤零件表面的缺陷。
3.去除毛刺飞边。
4.经调质处理，28HRC～32HRC。
5.钣金件零件进行高频淬火，350～370℃回火，40HRC～45HRC。
6.渗碳深度0.3mm。
7.进行高温时效处理。
8.未注形状公差应符合GB1184-2000.9.未标注尺寸公差应该按照GB/T1804-m10.铸件公差带对称于毛坯铸件基本尺寸配置。
11.未注圆角半径R5。
12.未注倒角均为2×45°。
13.锐角倒钝。
14.各密封件装配前必须浸透油。
15.装配滚动轴承允许采用机油加热进行热装，油的温度不得超过100℃。

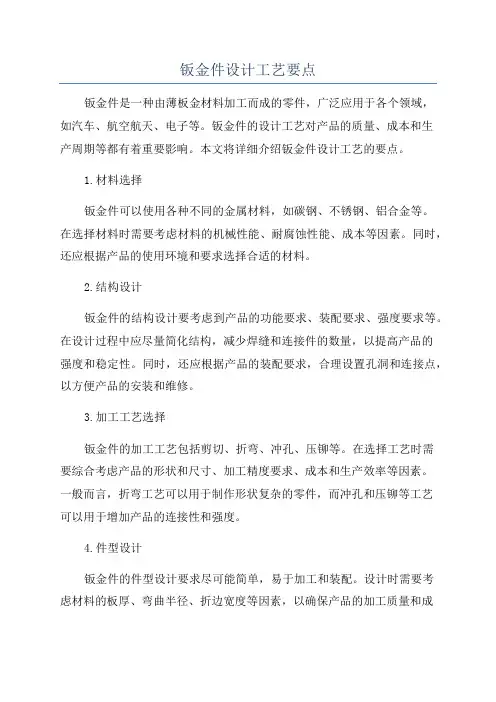

钣金设计规范钣金设计规范是指钣金加工和设计中需要遵循的一系列标准和要求。
下面是一份钣金设计规范的范例，仅供参考。
一、材料选择和规范1. 钣金材料应符合国家相关标准，如GB/T、ASTM等。
2. 板材厚度的选择应根据设计要求和力学分析进行合理计算。
3. 不同材料的选择应考虑其物理、化学性能的适应性，确保材料的强度、耐蚀性和可焊性等性能满足要求。
二、加工工艺和规范1. 钣金加工过程中应确保对操作人员和设备的安全，并采取相应的防护措施。
2. 加工过程中应避免产生过多的热变形和应力集中，使用合适的冷却介质和工艺控制，如冷却水等。
3. 加工精度要求高的钣金件应采取适当的夹持装置和定位方式，确保其形状和尺寸的准确性。
三、表面处理和喷涂规范1. 钣金件表面处理应根据设计要求和使用环境选择合适的方式，如除锈、抛光、喷砂等。
2. 喷涂涂料应符合相关的标准和规范，确保涂层的附着力、耐腐蚀性和美观度。
3. 各工序之间应有合理的缓冲时间，防止过早的重叠喷涂或处理，造成质量问题。
四、焊接和连接规范1. 焊接工艺应符合相关的标准和规范，如焊接材料的选择、焊接接头的形式、焊接电流和电压的控制等。
2. 焊接前应进行合适的预热处理，控制焊接过程中的温度和速度，使接头处得到良好的焊接质量。
五、设计尺寸和公差规范1. 钣金件的设计尺寸应符合相关的标准和规范，如图样加工尺寸、公差限制等。
2. 钣金件的公差应根据其用途和重要程度进行合理设定，精度要求高的部件应采用较小的公差限制。
六、安全和环保规范1. 钣金加工过程中应符合相关的安全规定，如操作人员的防护用具、紧急停机设备等。
2. 钣金加工过程中应减少废料和废弃物的产生，合理利用资源，符合环保要求。
七、质量检验和测试规范1. 钣金件的质量检验应根据相关标准和规范进行，如外观质量、尺寸偏差、表面粗糙度等。
2. 钣金件的力学性能和耐腐蚀性能等也应进行合适的测试和检验，确保其质量和使用寿命。
八、设计文件和记录规范1. 钣金件的设计图纸应准确、清晰，包含必要的尺寸、公差、材料信息、表面处理要求等。
钣金的一点认识：一、钣金设计钣金件的设计除了要考虑功能要求外，还得考虑工艺要求、装配要求、成本要求。
与铸、锻件相比，钣金件所做成的产品有较高的强度、较轻的结构重量;加工简便，所用的设备简单;外形平整，加工余量少，可减轻重量，缩短生产周期，降低成本。
1、功能要求功能要求主要是满足系统的结构要求、强度要求、屏蔽要求、接地导电性能等。
系统的结构是一个系统的硬件、PCB板、线材、电源等空间放置的位置、形式、连接装配方式等。
钣金件由于其良好的强度、钢度、加工性、导电性，通常是用来负责支承起系统中大部分的硬件、PCB板、线材、电源等。
硬件的放置形式多种多样，其要求也会有所不同。
机械强度是钣金件设计中最重要的一环。
因为系统中大部分的重量靠钣金件来支承，钣金件的机械强度出现问题，系统中整个强度就会出问题。
医疗仪器一般需要做震动测试，跌落实验，碰撞实验，冲击实验等，有的机器甚至要求强度做到能承受100g的冲击，这就需要足够的机械强度和钢度。
尤其是那些需要支承悬空的硬件的钣金件，和起主要支承作用的支架等，更必须有更好的强度。
通常设计大型的系统如B超、CT机、检验设备，通信用的机箱机柜等，会先设计起支承用的支架框架。
这样的支架框架可选用型材(如铝型材)，也可选用比较厚的钣金件折弯成“∏”或“□”形。
一般情况，增加一个折弯会使钢度增加几倍。
2、工艺要求钣金件的加工设备主要有数控冲床，折弯机，冲床，剪裁机，铣床，钻床，焊接设备等(附表中是迈讯的机器设备统计)。
钣金成形可归纳为压缩类成形、伸长类成形和弯曲类成形三种基本类型。
钣金件加工中的矫形、弯曲、卷板、冲裁、拉深等工序，都是利用金属在常温下产生的塑性变形而成为所需的形状。
因此，金属的塑性变形是金属成形的基础。
金属在冷状态下受外力作用时，其形状和尺寸将发生变化，这种变化可以是弹性的，也可以是塑性的。
当外力解除后，能恢复其原来的形状和尺寸的就是弹性变形，反之就是塑性变形。
金属塑性变形最基本的形式就是滑移。
