高电压技术第三版课后答案【篇一:高电压技术(周泽存)课后作业与解答】t>p11,1-1 解答:电介质极化种类及比较在外电场的作用下,介质原子中的电子运动轨道将相对于原子核发生弹性位移,此为电子式极化或电子位移极化。
离子式结构化合物,出现外电场后,正负离子将发生方向相反的偏移,使平均偶极距不再为零,此为离子位移极化。
极性化合物的每个极性分子都是一个偶极子,在电场作用下,原先排列杂乱的偶极子将沿电场方向转动,显示出极性,这称为偶极子极化。
在电场作用下,带电质点在电介质中移动时,可能被晶格缺陷捕获或在两层介质的界面上堆积,造成电荷在介质空间中新的分布,从而产生电矩,这就是空间电荷极化。
1-6解答:由于介质夹层极化,通常电气设备含多层介质,直流充电时由于空间电荷极化作用,电荷在介质夹层界面上堆积,初始状态时电容电荷与最终状态时不一致;接地放电时由于设备电容较大且设备的绝缘电阻也较大则放电时间常数较大(电容较大导致不同介质所带电荷量差别大,绝缘电阻大导致流过的电流小,界面上电荷的释放靠电流完成),放电速度较慢故放电时间要长达5~10min。
补充:1、画出电介质的等效电路(非简化的)及其向量图,说明电路中各元件的含义,指出介质损失角。
图1-4-2中,rlk为泄漏电阻;ilk为泄漏电流;cg为介质真空和无损极化所形成的电容;ig为流过cg的电流;cp为无损极化所引起的电容;rp为无损极化所形成的等效电阻;ip为流过rp-cp支路的电流,可以分为有功分量ipr和无功分量ipc。
jg为真空和无损极化所引起的电流密度,为纯容性的;jlk为漏导引起的电流密度,为纯阻性的;jp为有损极化所引起的电流密。
度,它由无功部分jpc和有功部分jpr组成。
容性电流jc与总电容电流密度向量j之间的夹角为?,称为介质损耗角。
介质损耗角简称介损角?,为电介质电流的相角领先电压相角的余角,功率因素角?的余角,其正切tg?称为介质损耗因素,常用%表示,为总的有功电流密度与总无功电流密度之比。

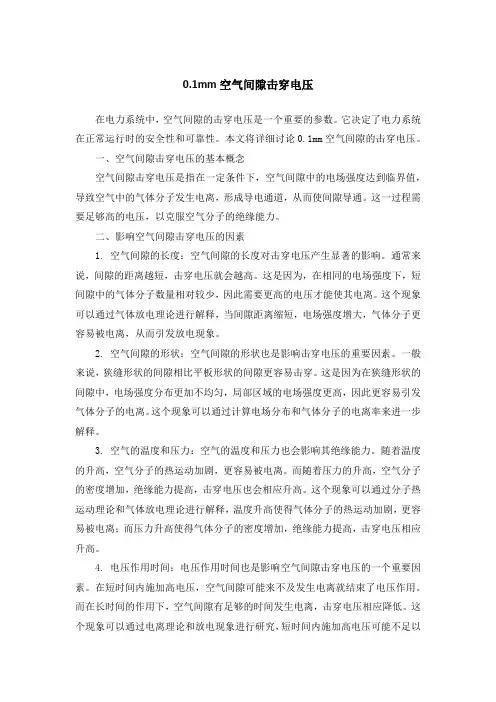

0.1mm空气间隙击穿电压在电力系统中,空气间隙的击穿电压是一个重要的参数。
它决定了电力系统在正常运行时的安全性和可靠性。
本文将详细讨论0.1mm空气间隙的击穿电压。
一、空气间隙击穿电压的基本概念空气间隙击穿电压是指在一定条件下,空气间隙中的电场强度达到临界值,导致空气中的气体分子发生电离,形成导电通道,从而使间隙导通。
这一过程需要足够高的电压,以克服空气分子的绝缘能力。
二、影响空气间隙击穿电压的因素1. 空气间隙的长度:空气间隙的长度对击穿电压产生显著的影响。
通常来说,间隙的距离越短,击穿电压就会越高。
这是因为,在相同的电场强度下,短间隙中的气体分子数量相对较少,因此需要更高的电压才能使其电离。
这个现象可以通过气体放电理论进行解释,当间隙距离缩短,电场强度增大,气体分子更容易被电离,从而引发放电现象。
2. 空气间隙的形状:空气间隙的形状也是影响击穿电压的重要因素。
一般来说,狭缝形状的间隙相比平板形状的间隙更容易击穿。
这是因为在狭缝形状的间隙中,电场强度分布更加不均匀,局部区域的电场强度更高,因此更容易引发气体分子的电离。
这个现象可以通过计算电场分布和气体分子的电离率来进一步解释。
3. 空气的温度和压力:空气的温度和压力也会影响其绝缘能力。
随着温度的升高,空气分子的热运动加剧,更容易被电离。
而随着压力的升高,空气分子的密度增加,绝缘能力提高,击穿电压也会相应升高。
这个现象可以通过分子热运动理论和气体放电理论进行解释,温度升高使得气体分子的热运动加剧,更容易被电离;而压力升高使得气体分子的密度增加,绝缘能力提高,击穿电压相应升高。
4. 电压作用时间:电压作用时间也是影响空气间隙击穿电压的一个重要因素。
在短时间内施加高电压,空气间隙可能来不及发生电离就结束了电压作用。
而在长时间的作用下,空气间隙有足够的时间发生电离,击穿电压相应降低。
这个现象可以通过电离理论和放电现象进行研究,短时间内施加高电压可能不足以引发空气间隙的电离;而在长时间的作用下,空气间隙有足够的时间发生电离,击穿电压相应降低。

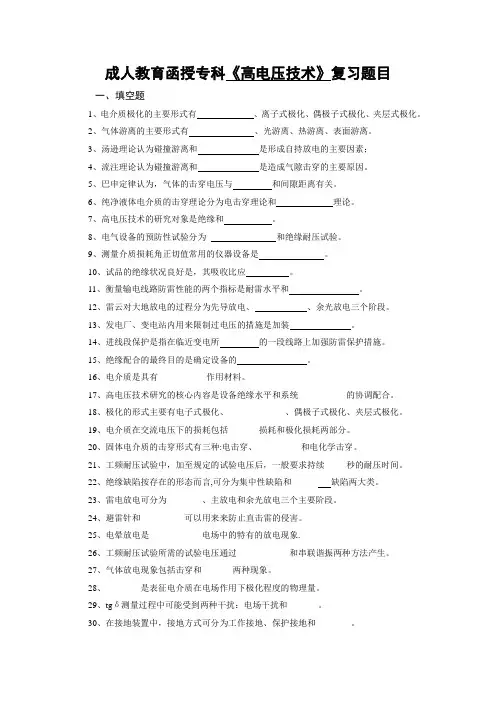

成人教育函授专科《高电压技术》复习题目一、填空题1、电介质极化的主要形式有、离子式极化、偶极子式极化、夹层式极化。
2、气体游离的主要形式有、光游离、热游离、表面游离。
3、汤逊理论认为碰撞游离和是形成自持放电的主要因素;4、流注理论认为碰撞游离和是造成气隙击穿的主要原因。
5、巴申定律认为,气体的击穿电压与和间隙距离有关。
6、纯净液体电介质的击穿理论分为电击穿理论和理论。
7、高电压技术的研究对象是绝缘和。
8、电气设备的预防性试验分为和绝缘耐压试验。
9、测量介质损耗角正切值常用的仪器设备是。
10、试品的绝缘状况良好是,其吸收比应。
11、衡量输电线路防雷性能的两个指标是耐雷水平和。
12、雷云对大地放电的过程分为先导放电、、余光放电三个阶段。
13、发电厂、变电站内用来限制过电压的措施是加装。
14、进线段保护是指在临近变电所的一段线路上加强防雷保护措施。
15、绝缘配合的最终目的是确定设备的。
16、电介质是具有_________ 作用材料。
17、高电压技术研究的核心内容是设备绝缘水平和系统的协调配合。
18、极化的形式主要有电子式极化、、偶极子式极化、夹层式极化。
19、电介质在交流电压下的损耗包括_______损耗和极化损耗两部分。
20、固体电介质的击穿形式有三种:电击穿、_______ 和电化学击穿。
21、工频耐压试验中,加至规定的试验电压后,一般要求持续_____秒的耐压时间。
22、绝缘缺陷按存在的形态而言,可分为集中性缺陷和______ 缺陷两大类。
23、雷电放电可分为________、主放电和余光放电三个主要阶段。
24、避雷针和_________可以用来来防止直击雷的侵害。
25、电晕放电是____________电场中的特有的放电现象.26、工频耐压试验所需的试验电压通过____________和串联谐振两种方法产生。
27、气体放电现象包括击穿和_______两种现象。
28、________是表征电介质在电场作用下极化程度的物理量。

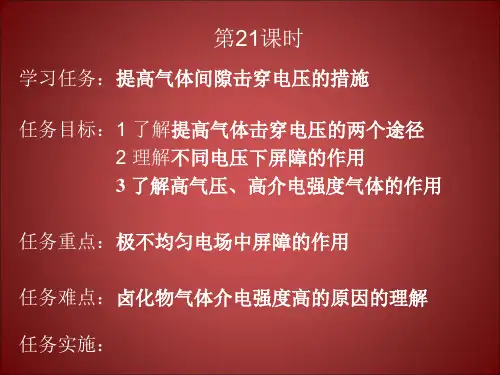

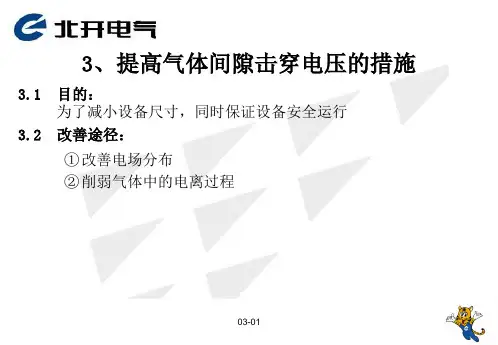

第21课时学习任务:提高气体间隙击穿电压的措施任务目标:1 了解提高气体击穿电压的两个途径2 理解不同电压下屏障的作用3 了解高气压、高介电强度气体的作用任务重点:极不均匀电场中屏障的作用任务难点:卤化物气体介电强度高的原因的理解任务实施:相关知识学习提高气体间隙击穿电压的措施提高气体击穿电压的两个途径:(1)改善电场分布,使之尽量均匀;一种是改进电极形状;另一种是利用气体放电本身的空间电荷畸变电场的作用。
(2)利用其他方法来削弱气体中的电离过程。
一、改进电极形状以改善电场分布(1)增大电极曲率半径;(2)改善电极边缘(毛刺、棱角);(3)使电极具有最佳外形(对称电场棒-棒类型)。
二、利用空间电荷畸变电场的作用极不均匀电场中击穿前先发生电晕放电,所以在一定条件下,可以利用放电自身产生的空间电荷来改善电场分布,提高击穿电压。
细线效应三、极不均匀电场中屏障的作用在电场极不均匀的空气间隙中,放入薄片固体绝缘材料(例如纸或纸板),在一定条件下,可以显著提高间隙的击穿电压。
屏障一般采用很薄的固体绝缘材料,其本身的击穿电压很低,所以屏障效应不是由于屏障分担电压的作用而造成的。
屏障的作用和电压种类有关(一)直流电压下屏障的作用1、尖电极为正极性2、尖电极为负极性总体情况与尖电极为正极性相同负极性与正极性的差异:(1)不利于负离子的扩散;(2)屏蔽靠近尖电极情况与正极性有所不同。
直流电压下尖一板空气间隙的击穿电压和屏障位置的关系(二)工频电压下屏障的作用工频电压下极不均匀电场中同样能形成大量空间电荷,故屏障同样具有积聚空间电荷、改善电场的作用。
所以工频电压下,设置屏障可以显著提高间隙的击穿电压。
(三)雷电冲击电压下屏障的作用正极性时,屏障也可显著提高间隙的击穿电压。
负极性时设置屏障后,间隙的击穿电压和没有屏障时相差不多。
四、高气压的采用提高气压可以减小电子的平均自由行程,削弱电离过程,从而提高气体的介电强度。
五、高介电强度气体的采用(一)高介电强度气体(二)卤化物气体介电强度高的原因(1)卤族元素气体具有很强的电负性,气体分子容易和电子结合成为负离子,从而削弱了电子的碰撞电离能力,同时又加强了复合过程。
高电压技术复习题及答案一、选择题(1) 流注理论未考虑 B 的现象。
B.表面游离(2) 先导通道的形成是以 C 的出现为特征。
C.热游离(3) 电晕放电是一种 A 。
A.自持放电(4) 气体内的各种粒子因高温而动能增加,发生相互碰撞而产生游离的形式称为 C 。
C.热游离(5) 以下哪个不是发生污闪最危险的气象条件? D 。
D.大雨(6) SF6气体具有较高绝缘强度的主要原因之一是__ D _。
D.电负性(7) 冲击系数是____B__放电电压与静态放电电压之比。
B.50%(8) 在高气压下,气隙的击穿电压和电极表面__ A___有很大关系A.粗糙度(9) 雷电流具有冲击波形的特点:___C__。
C.迅速上升,平缓下降(10) 在极不均匀电场中,正极性击穿电压比负极性击穿电压___A__。
A. 小(11)下面的选项中,非破坏性试验包括_ ADEG__,破坏性实验包括__BCFH__。
B.交流耐压试验C.直流耐压试验F.操作冲击耐压试验 H.雷电冲击耐压试验(12) 用铜球间隙测量高电压,需满足那些条件才能保证国家标准规定的测量不确定度? ABCDA 铜球距离与铜球直径之比不大于0.5B 结构和使用条件必须符合IEC的规定C 需进行气压和温度的校正D 应去除灰尘和纤维的影响(13) 交流峰值电压表的类型有: ABC 。
A电容电流整流测量电压峰值 B整流的充电电压测量电压峰值 C 有源数字式峰值电压表(14) 关于以下对测量不确定度的要求,说法正确的是: A 。
A 对交流电压的测量,有效值的总不确定度应在±3%范(15) 构成冲击电压发生器基本回路的元件有冲击电容C1,负荷电容C2,波头电阻R1和波尾电阻R2,为了获得一很快由零上升到峰值然后较慢下降的冲击电压,应使_ B_ 。
B.C1>>C2、R1<<R2(18) 电容分压器的低压臂的合理结构是__ACD__。
A.低压臂电容的内电感必须很小C. 电缆输入端应尽可能靠近电容C2的两极。
高电压绝缘技术第三章:气体间隙击穿电压及提高方法引言:击穿电压的影响因素气体种类:空气和高介电强度气体电压种类:持续作用电压(直流、交流);冲击电压(雷电冲击、操作冲击)电场分布:当间隙距离相同时,电场越均匀击穿电压越高气体状态:一般要折算到标准大气状态分散性小:直流、交流、50%冲击击穿电压基本相同均匀电场中空气的电气强度大致为30kV(峰值)/cm经验公式为:d :间隙距离;:空气相对密度一、持续作用电压下空气的击穿电压1 均匀电场中的击穿电压)(08.622.24峰值kV d d U b δδ+=δ一、持续作用电压下空气的击穿电压2 稍不均匀电场中的击穿电压一般规律:极性效应不明显;直流、交流、冲击电压下击穿电压相同;击穿电压和电场不均匀程度有极大关系,越均匀击穿电压越高。
球-球间隙和球-板间隙当不均匀程度增加时,不接地电极电场强;由于电晕起始电压=击穿电压,不接地电极为正时击穿电压高。
一、持续作用电压下空气的击穿电压3 极不均匀电场中的击穿电压一般规律:间距很大时,电极影响不大,都接近于棒-板间隙;极性效应明显;分散性很大,不同电压波形下差异明显。
1)极性效应直流电压:正棒负板<棒-棒<负棒正板。
平均击穿场强:正极性棒-板间隙:4.5kV/cm负极性棒-板间隙:10kV/cm正极性棒-棒间隙:4.8kV/cm负极性棒-板间隙:5.0kV/cm(略微不对称)1)极性效应交流电压:棒-板间隙击穿总是在棒的极性为正、电压达到峰值时发生,击穿电压与直流正极性击穿电压相近平均击穿场强:棒-棒间隙:3.8kV(有效值)/cm5.36kV(峰值)/cm棒-板间隙:3.35kV(有效值)/cm4.8kV(峰值)/cm2)饱和现象工频电压:长间隙中棒-板间隙的“饱和”现象尤为明显2)饱和现象a 、雷电冲击电压波国标规定:%20s 50T t ±μ=%30s 2.1T f ±μ=二、冲击电压作用下气隙的击穿特性1、冲击电压波形b 、操作冲击电压波国标规定:%60s 2500T %20s 250T t f ±μ=±μ=二、冲击电压作用下气隙的击穿特性1、冲击电压波形f S L t t t +=统计时延:从电压达到的瞬时起到气隙出现第一个有效电子止放电发展时间:从形成第一个有效电子的瞬时起到到气息完全击穿止升压时间:电压从零升到静态击穿电压的时间s t 0U f t 0U 0t 二、冲击电压作用下气隙的击穿特性2、放电时延放电时延特点:a 、小间隙、均匀场:短,占主要部分b 、大间隙、极不均匀场:长,占主要部分C 、随着冲击电压幅值的不断升高,将越来越短L t s t f t L t L t 间隙中出现一个能引起电离过程并最终导致击穿的电子称为有效电子统计时延服从统计规律的原因:1)、有效电子的出现具有统计特性,有些自由电子被中和,有些可能扩散到间隙外。

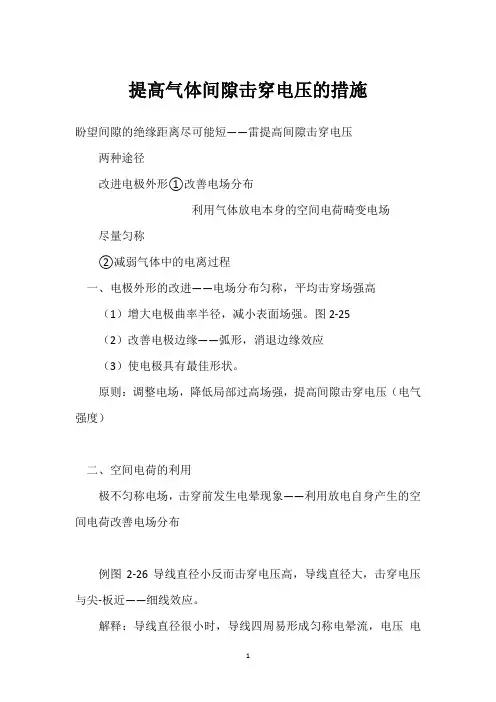

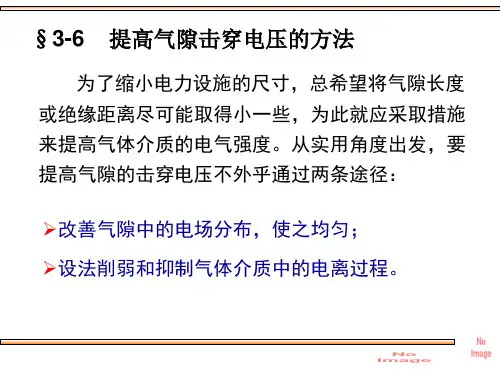

提高气体间隙击穿电压的措施盼望间隙的绝缘距离尽可能短——雷提高间隙击穿电压两种途径改进电极外形①改善电场分布利用气体放电本身的空间电荷畸变电场尽量匀称②减弱气体中的电离过程一、电极外形的改进——电场分布匀称,平均击穿场强高(1)增大电极曲率半径,减小表面场强。
图2-25(2)改善电极边缘——弧形,消退边缘效应(3)使电极具有最佳形状。
原则:调整电场,降低局部过高场强,提高间隙击穿电压(电气强度)二、空间电荷的利用极不匀称电场,击穿前发生电晕现象——利用放电自身产生的空间电荷改善电场分布例图2-26导线直径小反而击穿电压高,导线直径大,击穿电压与尖-板近——细线效应。
解释:导线直径很小时,导线四周易形成匀称电晕流,电压电晕流,电晕放电形成的空间电荷使电场分布转变,电晕流匀称,电场分布改善,从而提高了击穿电压。
导线直径大,表面不光滑,存在电场局部强的地方,——电离局部强,另外强场巨大,电离进展剧烈,加强前方电场,减弱了四周四周的电场(类似金属尖端)——电晕易转入刷状放电,击穿电压与尖-板击穿的电压相近。
试验:雷电冲击电压下无细线效应——电压作用时间短,来不及形成空间电荷层。
利用空间电荷(匀称电晕)提高间隙击穿电压——持续电压。
三、极不匀称场中屏障的采纳放入薄片固体绝缘材料,显著提高间隙击穿电压——屏障与电压种类相关:① 尖电极正极性,屏障显著提高间隙击穿电压,图2-28无屏障,尖电极四周正离子形成集中的正空间电荷,促进电离进展击穿电压低。
设置屏障后,正离子积聚并在表面匀称分布,屏障前方形成匀称电场,改善电场分布,提高击穿电压——效果与位置有关。
② 尖电极负极性屏障靠最近板极,反面降低了击穿电压③ 工频电压下设置屏障击穿曲线——显著提高击穿电压④ 雷电冲击电压下⑤ 匀称、稍不匀称电场,屏障不能提高间隙击穿电压四、固体绝缘掩盖层稍不匀称电场,离场强电极表面掩盖固体低绝缘层,提高击穿电压显著,有待进一步得入五、高气压的采纳大气压下空气电气强度30kV/cm,不高其他方法——减弱气体电离过程,如内绝缘有条件下,提高气压,削减电子平均行程,减弱电离。
《高电压技术》习题解答第一章1—1气体中带电质点是通过游离过程产生的。
游离是中性原子获得足够的能量(称游离能)后成为正、负带电粒子的过程。
根据游离能形式的不同,气体中带电质点的产生有四种不同方式:1.碰撞游离方式在这种方式下,游离能为与中性原子(分子)碰撞瞬时带电粒子所具有的动能。
虽然正、负带电粒子都有可能与中性原子(分子)发生碰撞,但引起气体发生碰撞游离而产生正、负带电质点的主要是自由电子而不是正、负离子。
2.光游离方式在这种方式下,游离能为光能。
由于游离能需达到一定的数值,因此引起光游离的光主要是各种高能射线而非可见光。
3.热游离方式在这种方式下,游离能为气体分子的内能。
由于内能与绝对温度成正比,因此只有温度足够高时才能引起热游离。
4.金属表面游离方式严格地讲,应称为金属电极表面逸出电子,因这种游离的结果在气体中只得到带负电的自由电子。
使电子从金属电极表面逸出的能量可以是各种形式的能。
气体中带电质点消失的方式有三种:1.扩散带电质点从浓度大的区域向浓度小的区域运动而造成原区域中带电质点的消失,扩散是一种自然规律。
2.复合复合是正、负带电质点相互结合后成为中性原子(分子)的过程。
复合是游离的逆过程,因此在复合过程中要释放能量,一般为光能。
3.电子被吸附这主要是某些气体(如SF6、水蒸汽)分子易吸附气体中的自由电子成为负离子,从而使气体中自由电子(负的带电质点)消失。
1—2 自持放电是指仅依靠自身电场的作用而不需要外界游离因素来维持的放电。
外界游离因素是指在无电场作用下使气体中产生少量带电质点的各种游离因素,如宇宙射线。
讨论气体放电电压、击穿电压时,都指放电已达到自持放电阶段。
汤生放电理论的自持放电条件用公式表达时为γ(eαs-1)=1此公式表明:由于气体中正离子在电场作用下向阴极运动,撞击阴极,此时已起码撞出一个自由电子(即从金属电极表面逸出)。
这样,即便去掉外界游离因素,仍有引起碰撞游离所需的起始有效电子,从而能使放电达到自持阶段。
一.简答题,10 小题,共80 分。
1. 列举提高气隙放电电压的方法1)改善电场分布一般说来,电场分布越均匀,气隙的击穿电压就越高。
故如能适当地改进电极形状、增大电极的曲率半径,改善电场分布,就能提高气隙的击穿电压;利用电晕提高击穿电压;利用屏障提高击穿电压。
2)采用高度真空从气体撞击游离的理论可知,将气隙抽成高度的真空能抑制撞击游离的发展,提高气隙的击穿电压。
3)增高气压增高气体的压力可以减小电子的平均自由行程,阻碍撞击游离的发展,从而提高气隙的击穿电压。
4)采用高耐电强度气体、氟里昂(CCl 2F 2)等耐电强度比气体高的多,采用该卤族元素的气体:六氟化硫(SF 6)气体或在其他气体中混入一定比例的这类气体,可以大大提高击穿电压。
2.对于棒板间隙上加工频电压时,随着电压的升高,a.问棒首先会在正弦的正半周还是负半周出现电晕现象,解释原因。
b.问棒首先会在正弦的正半周还是负半周出现击穿现象,解释原因。
1)机理,电子迅速进入阳极当棒极为正时,电子崩从棒极开始发展(因为此处的电场强度较高),离子运动速度慢,棒极前方的空间中留下了正离子,使电场发生了畸变,见赵(棒极)智大,图1-12,使接近棒极的电场减弱、前方电场增强,因此,正极性时放电产生困难但发展比较容易,击穿电压较低。
当棒极为负时,电子崩仍然从棒极,(因为此处的电场强度较高)电子向阳极(板极扩散),离子相对运动速度较慢,畸变了电场,使接近棒极的电场增强,前方电场减弱,因此,负极性时放电产生容易但发展比较困难,击穿电压较高。
正极性时放电产生困难但发展比较容易,击穿电压较低。
负极性时放电产生容易但发展比较困难,击穿电压较高。
对于极不均匀电场在加交流电压在缓慢升高电压的情况下,击穿通常发生在间隙为正极性时。
3. 定性画出巴申曲线。
设有处于同一容器中的两个均匀电场气隙,其极间距离分别为S1,S2,已知S1S2,问那个间隙先击穿。
巴申(Paschen)定律击穿电压与pd 的规律在碰撞电离学说提出之前,就已从实验中总结出来了(U 形,应用)4、说明巴申定律的实验曲线的物理意义是什么?假设d 保持不变,当P 增大时,电子的平均自由行程缩短了,相邻两次碰撞之间,电子积聚到足够动能的几率减小了。
高电压技术辅导资料三主题:第一章介子在强电场下的特性(第7-8节)学习时间:2013年10月14日-10月20日内容:我们这周主要学习第一章第七、八节“各种电压作用下气隙的特性”、“大气条件对空气间隙击穿电压的影响及提高气体介质强度的方法”的相关内容。
希望通过下面的内容能使同学们加深对气隙放电的理解以及了解大气环境下的击穿电压和提高气体介质强度的方法。
第七节各种电压作用下气隙的特性(1)概述气体间隙的击穿电压和电场分布、电压种类都有很大关系。
也就是说气隙的击穿特性取决于电场形式和外加电压类型。
通常,有如下划分:电场形式:均匀电场,稍不均匀电场,极不均匀电场。
在间隙距离相同的情况下,通常电场越均匀,击穿电压越高。
外加电压类型:直流电压稳态电压工频交流电压雷电过电压冲击电压操作过电压(2)均匀电场气隙的击穿在均匀电场中,不存在极性效应,起始场强等于击穿场强。
直流、工频、冲击电压作用下的击穿电压相同,击穿电压分散性很小。
空气间隙的击穿电压经验公式:Ub=24.55δd+6.4(δd)0.5 kVUb-击穿电压峰值,kVδ-空气的相对密度d-间隙距离,cm间隙距离比较小(d=1 ~10cm)时,可以用这个经验公式估算,均匀电场中空气的电气强度大致为Eb=30kV/cm(3)稍不均匀电场与均匀电场相似,一旦出现局部放电,立即导致整个间隙的完全击穿。
稍不均匀电场中直到击穿为止不发生电晕;电场不对称时,极性效应不明显(但是存在)。
直流击穿电压、工频击穿电压(幅值)、50%冲击击穿电压基本上相等,击穿电压的分散性质也不大。
该电场中,电场越均匀,相同间隙距离下的击穿电压越高,其极限是均匀电场中的击穿电压。
该电场中,不能形成稳定的电晕放电,电晕起始电压就是其击穿电压,所以负极性下击穿电压略低于正极性下的数值(可参见上一周内容的极性效应相关内容)。
(4)极不均匀电场在极不均匀电场中,有持续的局部放电,空间电荷积累导致显著的极性效应。
东北农业大学网络教育学院高电压技术作业题参考答案作业一参考答案一.判断题1.对极不均匀电场气隙,湿度越小则击穿电压越低。
(对)2.均匀电场气隙,湿度越小则击穿电压越高。
(错)3.在交流电压的作用下,棒板电极的击穿电压低于棒棒电极的击穿电压。
(对)4.如果避雷器与被保护设备之间的线路在避雷针的保护之内,由于电压行波在传播的过程中有衰减,所以这个距离越大越好。
(错)5. 对棒正板负电极,加极间障是提高击穿电压的有效措施。
(对)二、简单回答1.提高气隙击穿电压的措施有哪些?答:1) 改善电场分布:采用极间障,尽量不用棒板电极,对板板电极应消除边缘效应。
2) 采用高真空:使气隙工作在巴申曲线的反比段。
3) 高压气体的采用:使气隙工作在巴申曲线的正比段。
4) 采用高抗电强度气体。
2.介质损失角正切值测量功效有哪些?答:能反映绝缘的整体脏污、整体受潮、贯穿性导电通道。
而对非沟通两极的局部缺陷部灵敏。
3.输电线路的防雷的措施有哪些?(请说出5条)答:架设避雷线、架设耦合地线、降低杆塔的接地电阻、采用自动重合闸、中性点非直接接地系统、采用不平衡绝缘、采用管型避雷器等其中五条。
4.提高变压器油击穿电压的措施有哪些?答:提高油的品质:过滤与干燥、祛气;采用组合绝缘:加覆盖层、加绝缘层;加极间障。
三、请画出气隙放电的巴申曲线,并用汤申德理论解释之。
答:①在谷点左侧,碰撞游离的概率很高,而碰撞次数很少,使气隙的带电质点很少,当δs增大时,,气息的带电质点增多,击穿电压反而下降,②在谷点的右侧,由于电场很低或电子的自由形成很小,是碰撞有利的概率很低,当δs增大时,碰撞游离的概率急剧下降,使气隙的的带电质点变少,所以击穿电压提高。
四、请画出通过整流获得直流电源的方法测量配电变压器绝缘泄漏电流的原理接线图,并说明这种接线的特点和各元件的作用。
答:测量精度高,现场适用但微安表换挡不便。
,T1:调压器,改变试验电压T2:单项试验变压器或PT,产生直流高压;R:限流保护电阻;G:高压硅堆,整流用;Ua:微安表,测量直流电流;BYQ:被试品。
高电压技术试卷一、简答题:(每题10分,共60分)1、定性画出巴申曲线。
设有处于同一容器中的两个均匀电场气隙,其极间距离分别为S1,S2,已知S1>S2,问那个间隙先击穿。
2、列举提高气隙放电电压的方法。
3、电晕放电的危害及消除措施。
4、请画图说明“伏秒特性”曲线的制作过程,并举图例简述伏秒特性在考虑保护设备与被保护设备的绝缘配合上的作用。
5、何为沿面闪络?为什么沿面闪络电压比相等距离的纯气隙击穿电压低的多?列举易发生污闪的大气条件?6、解释如下名词:极性效应、雷击跳闸率、爬电比距、直击雷过电压。
2、三、分析计算题:(每题10分,共40分)1、如图1所示,双层电介质串联,合闸于直流电源U。
○1定性画出电流I随时间的变化曲线。
○2指出吸收电流,说明产生它的原因。
○3绝缘介质在加压15秒时和60秒时的电阻值分别为R15=1000MΩ, R60=1500MΩ,那么该介质的绝缘电阻和吸收比各为多少?2、现场实测试品绝缘的tgδ和Cx,何时使用正接线,何时使用反接线?已知Cn=50pF,R4=3184Ω,调节西林电桥平衡时R3=318.4Ω,C4=0.02uF,求此时Cx和tgδ。
(西林电桥分流器位置是0.01)3、下图为三导线串联系统,有幅值为1的无穷长直角波沿无限长导线Z1入侵,各线波阻如图所示,波阻为Z2的线路末端开路(c点),波在Zo线上的波速为Vo=150m/ms,在Z2线上为V2=300m/ms.试用网格法求波达A点后4ms时, B点上的电压为多少。
4、左图,线路末端开路,一斜角无穷长波入侵,已知,FZ的冲击放电电压为U=664KV ,a=450KV/μs ,波速为v=300m/μs (1)、画出FZ上的电压随时间变化的波形(波达FZ时为零时刻)。
(2)、求出阀型避雷器FZ的动作时间tp 。
高电压技术习题气体放电的基本物理过程1、什么叫间隙的伏秒特性曲线?它有什么作用?2、什么叫“污闪”?发生污闪的最不利的大气条件是什么?3、一空气间隙的均匀电场,已知当极间距离S=1mm、δ=0.1时,击穿电压U b =800V。
