磁性覆层厚度测量仪

精心整理涂层测厚仪操作规程一、原则涂层测厚仪是常见的一种设备涂层检测工具，它采用单片机技术，精度高、数字显示、示值稳定、功耗低、操作简单方便、触摸按键、单探头全量程测量、体积小、重量轻，且具有存储、读出、统计、低电压指示、系统/零点/两点校准等特点，涂层测厚仪采用磁性测厚法，可以方便无损地测量铁磁材料上非磁性涂层的厚度，如钢铁表面上的锌、铜、铬等镀层或油漆、搪瓷、玻璃钢、喷塑、沥青等涂层的厚度。

二、工作原理我公司使用的涂层测厚仪为MC-2000A型，该仪器采用电磁感应法测量涂（镀）层的厚度。

位于部件表面的探头产生一个闭合的磁回路，随着探头与铁磁性材料间的距离的改变，该磁回路将不同程度的改变，引起磁阻及探头线圈电感的变化。

利用这一原理可以精确地测量探头与铁磁性材料间的距离，即涂（镀）层厚度。

三、技术参数1、测量范围：0~1200um2、测量误差：<3%±1um3、最小示值：1um4、显示方式：4位液晶数字显示5、主要功能：(1).测量：单探头全量程测厚(2).存储、删除：可存入600个测量数据，可以删除测量中的单个可疑数据，也可以删除存储区内的所有数据。

(3).读：读出已存入的测量数据(4).统计：设有三个统计量，平均值最大值最小值(5).校准：可进行零点校准、两点校准及系统校准(6).电量：具有欠压显示功能(7).蜂鸣提示：操作过程中有蜂鸣提示(8).打印：可打印测量值，选配微型打印机(9).关机：具有自动关机和手动关机两种方式6、使用环境温度：0℃~+40℃相对湿度：不大于90%四、应用方法1.开机前准备：根据电池仓盖指示的方向打开电池仓，然后按照机壳后面的正负极指示装入两节1.5V电池，压好电池仓盖。

2.按键名称及作用A."ON/OFF"键：为复合键。

在关机状态时，为开机键；在开机状态时，为关机键。

仪器在自动关机后应按此键开机。

B."MENU"键：为菜单键。

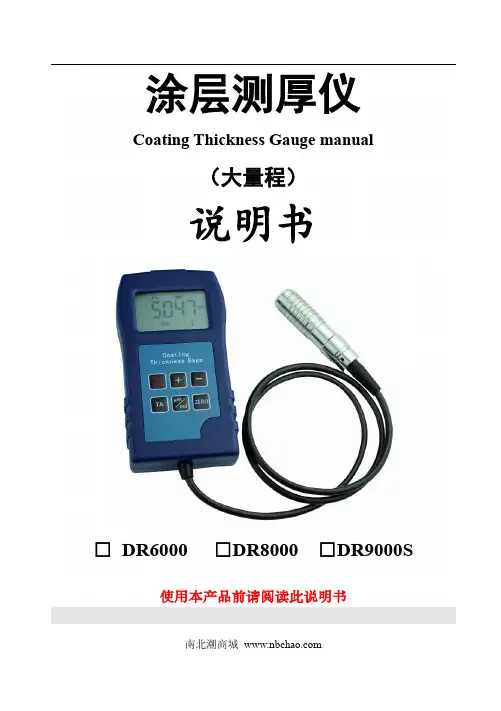

涂层测厚仪Coating Thickness Gauge manual（大量程）说明书使用本产品前请阅读此说明书第一章概述本系列涂层测厚仪是大量程测厚仪，用于测量磁性金属材料表面涂镀层覆盖层物体厚度的专业无损检测仪器。

它采用磁性测厚方法，可无损地测量磁性金属基体（如：钢、铁）上非磁性覆层的厚度（如：镀锌、铬、锢、珐琅、橡胶、粉未、油漆、电泳、搪瓷、防腐层、防火涂层、喷塑、涂料等）。

本仪器符合以下标准 GB/T4956-2003《磁性基体上非磁性覆盖层厚度测量磁性法》。

本仪器采用广泛地应用于涂装行业、制造业、金属加工业、化工业、商检等检测领域。

第二章仪器特点⚫大量程测量特别适用于防腐涂层或薄型防火涂层测量⚫操作简单，测试速度快，灵敏度好，测量精度高⚫具有两种测试方式：连续（CONT INUE）和单次（SINGLE）测量方式⚫设有四个统计功能：最大值（MAX）、最小值（MIN）、平均值（MEA）、测量次数（No）⚫大容量存储，可存贮2000个测量数据,可分10组存储及查看数据⚫连接电脑进行通信,读出存贮数据进行保存或打印(适用U型主机) ⚫可采用二种校准方式：零点校准和两点校准⚫操作过程有蜂鸣声标示（单次测量方式）⚫自动识别铁基和非铁基底材⚫公英制转换μm/Mil⚫大液晶屏背光显示模式，低电压指示⚫手动/自动关机功能第三章技术参数A、测量范围：□0-6000μm □ 0-8000μm □0-9500μmB、使用环境：温度：0℃-50℃,湿度：20%RH—90%RH,无强磁场环境下使用C、最薄基体：0.4mmD、测量精度：±3%H+2μmE、分辨率：0.1μm /1μm（100μm以下为0.1μm,100μ以上为1μm）F、最小基体面积16*16mmG、最小曲率：凸5mm;凹25mmH、外形尺寸：130mm*70mm*24mmI、重量：100gJ、电源：三节（7号）碱性电池第四章屏幕显示说明第五章仪器使用方法说明仪器装上电池后，按下“”按键开机，等蜂鸣声响后，液晶显示屏上显示时，仪器自动进入测量状态，直接将测头垂直并快速紧压到工件表面的涂镀层上，仪器通过测头自动测量出涂层厚度，并通过显示屏把厚度值显示出来，（如图：，当前图示为当前测量结果102um，测量次数：20次）。

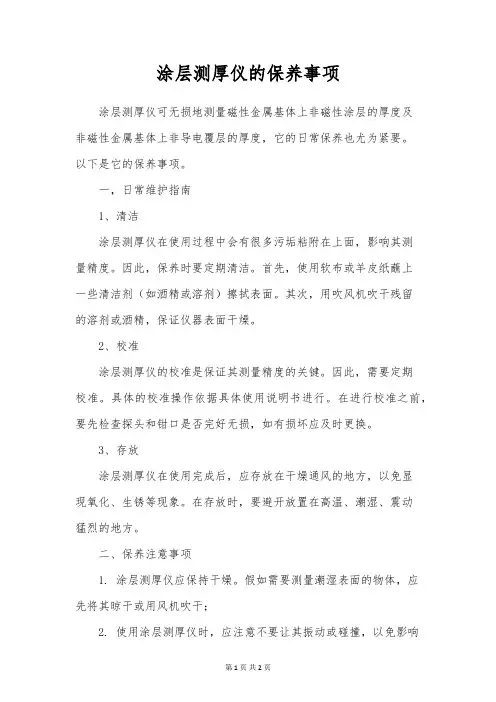

涂层测厚仪的保养事项涂层测厚仪可无损地测量磁性金属基体上非磁性涂层的厚度及非磁性金属基体上非导电覆层的厚度，它的日常保养也尤为紧要。

以下是它的保养事项。

一，日常维护指南1、清洁涂层测厚仪在使用过程中会有很多污垢粘附在上面，影响其测量精度。

因此，保养时要定期清洁。

首先，使用软布或羊皮纸蘸上一些清洁剂（如酒精或溶剂）擦拭表面。

其次，用吹风机吹干残留的溶剂或酒精，保证仪器表面干燥。

2、校准涂层测厚仪的校准是保证其测量精度的关键。

因此，需要定期校准。

具体的校准操作依据具体使用说明书进行。

在进行校准之前，要先检查探头和钳口是否完好无损，如有损坏应及时更换。

3、存放涂层测厚仪在使用完成后，应存放在干燥通风的地方，以免显现氧化、生锈等现象。

在存放时，要避开放置在高温、潮湿、震动猛烈的地方。

二、保养注意事项1. 涂层测厚仪应保持干燥。

假如需要测量潮湿表面的物体，应先将其晾干或用风机吹干；2. 使用涂层测厚仪时，应注意不要让其振动或碰撞，以免影响测量精度；3. 涂层测厚仪探头和钳口等易损件要及时更换；4. 镜面表面要注意保护，可以使用专用保护膜或防潮袋等方式进行保护。

5. 在使用涂层测厚仪时，要确保其表面干净，探头的表面要清洁干燥，以免对测量结果造成影响。

6. 涂层测厚仪不宜用于强腐蚀性物质的测量，否则会影响设备寿命和精度。

7.不要将涂层测厚仪长时间存放在高温、潮湿或猛烈辐射的环境中，这样容易影响设备的性能和使用寿命。

三、结论涂层测厚仪是一种需要精心保养的设备，只有正确的使用和维护方法才略保证其测量精度和使用寿命。

在使用涂层测厚仪时，用户应当具备肯定的基础知识，并依照操作说明书进行使用，才略更好地发挥其功能和效益。

标签:涂层测厚仪。

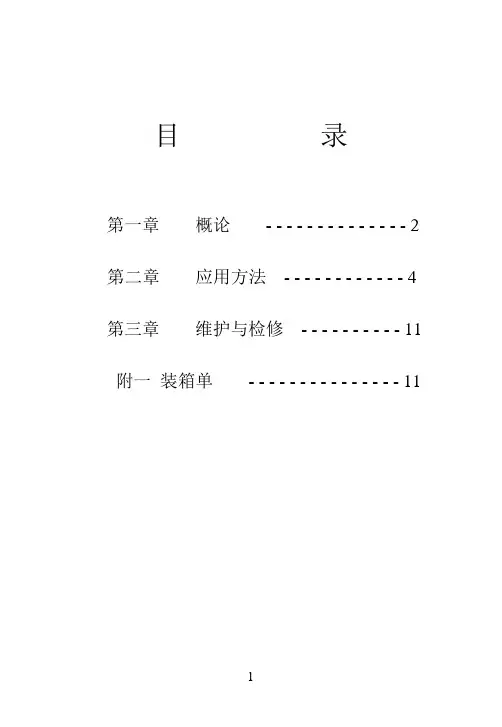

目录第一章概论- - - - - - - - - - - - - - 2第二章应用方法- - - - - - - - - - - - 4第三章维护与检修- - - - - - - - - - 11附一装箱单- - - - - - - - - - - - - - - 11第一章概论一、仪器特点：MC-2000A型涂（镀）层测厚仪是高新技术的结晶，它采用单片机技术，精度高、数字显示、示值稳定、功耗低、操作简单方便、触摸按键、单探头全量程测量、体积小、重量轻；且具有存储、读出、统计、低电压指示、系统/零点/两点校准，其性能达到当代国际同类仪器的先进水平。

二、应用范围：本仪器采用磁性测厚法，可以方便无损地测量铁磁材料上非磁性涂层的厚度，如钢铁表面上的锌、铜、铬等镀层或油漆、搪瓷、玻璃钢、喷塑、沥青等涂层的厚度。

该仪器广泛应用于机械、汽车、造船、石油、化工、电镀、喷塑、搪瓷、塑料等行业。

三、工作原理：MC-2000A型涂（镀）层测厚仪采用电磁感应法测量涂（镀）层的厚度。

位于部件表面的探头产生一个闭合的磁回路，随着探头与铁磁性材料间的距离的改变，该磁回路将不同程度的改变，引起磁阻及探头线圈电感的变化。

利用这一原理可以精确地测量探头与铁磁性材料间的距离，即涂（镀）层厚度。

四、技术参数1、测量范围：0~1200um2、测量误差：<3%±1um3、最小示值：1um4、显示方式：4位液晶数字显示5、主要功能：(1).测量：单探头全量程测厚(2).存储、删除：可存入600个测量数据，可以删除测量中的单个可疑数据，也可以删除存储区内的所有数据。

(3).读：读出已存入的测量数据(4).统计：设有三个统计量，平均值最大值最小值(5).校准：可进行零点校准、两点校准及系统校准(6).电量：具有欠压显示功能(7).蜂鸣提示：操作过程中有蜂鸣提示(8).打印：可打印测量值，选配微型打印机(9).关机：具有自动关机和手动关机两种方式6、电源：两节1.5v电池7、功耗：最大功耗100mw8、外形尺寸：126mm*51mm*27mm9、重量：160g（含电池）10、使用环境温度：0℃~+40℃相对湿度：不大于90%11、基体最小厚度：0.5mm12、基体最小平面的直径：7mm13、最小曲率半径：凸:1.5mm 凹:6mm14、欠电压指示：右上角显示＂＂*临界厚度小：工件铁基厚度大于1mm时，其涂（镀）层厚度的测量不受铁基厚度影响。

一
注①测 ② 一、准备：先Non 例如:铝、铜选取铝质无Non ‐Ferr 模注意：
①清洁测点：测量精度。

②声音信号先确定要测量‐Ferr 模式‐铜、黄铜、无涂层样板，模式。

：在校准前：在校准和量基体的材‐‐测量非铁磁铸锌件的测厚仪按 ，需清洗探和测量中，仪质并选择相 磁性金属和上的涂层、 开机， 头、样板、仪器鸣响之前相应的模式 和奥氏体不锈阳极氧化在开机后标准箔。

油前探头都不得锈钢的涂层膜、陶瓷等“Ferr ”闪烁油渍、金属碎得移位，鸣响M
层（涡流原等。

烁时，按
碎屑等杂质会响后探头才能MINITES 理）
选择
会影响 能移开。

ST 600B
二、校 两种（一）
（二 覆层测校准及测量
种常用校准：） 一点校准 步骤（以准。

显示屏将MEAN(不闪)字） 两点校准 步骤（一点 准，显示器上MEAN （不闪表示显示的是测厚仪 快
准：置零，不Non ‐Ferr 模将显示字样。

”准：置零，点校准步骤上出现是平均值。

快速操作不用标准箔。

模式为例）：使用一片标骤1~3完成后作手册
用于允许误 标准箔。

用后，增加标误差不超过 用于误差范围标准箔的校4%的场合。

围在2~4%的准）： 探头误差范零，“ZER 的场合。

探 ，范围另外考虑 RO 探头误差范围 虑。

围另外考虑虑。

闪烁。

校准完测量，将探头。

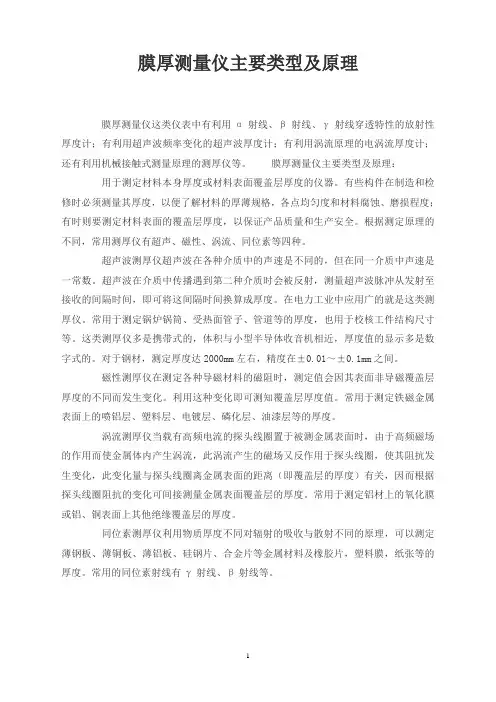

膜厚测量仪主要类型及原理膜厚测量仪这类仪表中有利用α射线、β射线、γ射线穿透特性的放射性厚度计；有利用超声波频率变化的超声波厚度计；有利用涡流原理的电涡流厚度计；还有利用机械接触式测量原理的测厚仪等。

膜厚测量仪主要类型及原理：用于测定材料本身厚度或材料表面覆盖层厚度的仪器。

有些构件在制造和检修时必须测量其厚度，以便了解材料的厚薄规格，各点均匀度和材料腐蚀、磨损程度；有时则要测定材料表面的覆盖层厚度，以保证产品质量和生产安全。

根据测定原理的不同，常用测厚仪有超声、磁性、涡流、同位素等四种。

超声波测厚仪超声波在各种介质中的声速是不同的，但在同一介质中声速是一常数。

超声波在介质中传播遇到第二种介质时会被反射，测量超声波脉冲从发射至接收的间隔时间，即可将这间隔时间换算成厚度。

在电力工业中应用广的就是这类测厚仪。

常用于测定锅炉锅筒、受热面管子、管道等的厚度，也用于校核工件结构尺寸等。

这类测厚仪多是携带式的，体积与小型半导体收音机相近，厚度值的显示多是数字式的。

对于钢材，测定厚度达2000mm左右，精度在±0.01～±0.1mm之间。

磁性测厚仪在测定各种导磁材料的磁阻时，测定值会因其表面非导磁覆盖层厚度的不同而发生变化。

利用这种变化即可测知覆盖层厚度值。

常用于测定铁磁金属表面上的喷铝层、塑料层、电镀层、磷化层、油漆层等的厚度。

涡流测厚仪当载有高频电流的探头线圈置于被测金属表面时，由于高频磁场的作用而使金属体内产生涡流，此涡流产生的磁场又反作用于探头线圈，使其阻抗发生变化，此变化量与探头线圈离金属表面的距离（即覆盖层的厚度）有关，因而根据探头线圈阻抗的变化可间接测量金属表面覆盖层的厚度。

常用于测定铝材上的氧化膜或铝、铜表面上其他绝缘覆盖层的厚度。

同位素测厚仪利用物质厚度不同对辐射的吸收与散射不同的原理，可以测定薄钢板、薄铜板、薄铝板、硅钢片、合金片等金属材料及橡胶片，塑料膜，纸张等的厚度。

涂层测厚仪的使用方法测厚仪如何操作涂层测厚仪可无损地测量磁性金属基体（如铁和硬磁性钢等）上非磁性涂层的厚度（如铝、铬、铜、珐琅、橡胶、油漆等）及非磁性金属基体（如铜、铝、锌、锡等）上非导涂层测厚仪可无损地测量磁性金属基体（如铁和硬磁性钢等）上非磁性涂层的厚度（如铝、铬、铜、珐琅、橡胶、油漆等）及非磁性金属基体（如铜、铝、锌、锡等）上非导电覆层的厚度（如:珐琅、橡胶、油漆、塑料等）。

涂镀层测厚仪具有测量误差小、牢靠性高、稳定性好、操作简便等特点，是掌控和保证产品质量必不可少的检测仪器，广泛地应用在制造业、金属加工业、化工业、商检等检测领域。

该仪器的使用方法：1、准备好待测物件；2、将涂层测厚仪的探头至于空气中（开放空间），同时按下测厚仪按键上的“On/C”按键，仪器显示出：TIME2500涂层测厚仪版本1.0AG0500000000信息；3、将涂层测厚仪的探头垂直接触测量文件涂层，当听到一声鸣响，屏幕即可显示测量的涂层厚度值，重新提起探头移动至其他位置，可快速进行第二次测量；4、测量完成，按“On/C”按键关机。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

防水卷材测厚仪专业适用于量程范围内的塑料薄膜、薄片、隔膜、纸张、箔片、硅片等各种材料的厚度精准明确测量。

特点：专业——在不断的创新研发和技术积累中推陈防水卷材测厚仪专业适用于量程范围内的塑料薄膜、薄片、隔膜、纸张、箔片、硅片等各种材料的厚度精准明确测量。

特点：专业——在不断的创新研发和技术积累中推陈出新，使用超高精度的位移传感器、科学的结构布局及专业的掌控技术，实现世界比较好的测试稳定性、重复性及精度。

时代TT220数字式覆层测厚仪使用说明书目录第一章概述 (2)一、适用范围二、基本原理三、基本配置及仪器结构第二章技术参数 (3)一、性能指标二、主要功能第三章使用方法 (4)一、基本测量步骤二、各项功能及操作方法⒈测量方式（单次测量⇔连续测量）⒉工作方式（直接方式⇔成组方式）⒊删除⒋统计计算⒌打印⒍关于“MODE”键第四章仪器的校准 (7)一、校准标准片二、基体三、校准方法第五章与仪器使用有关的注意事项 (9)一、影响测量精度的因素及有关说明二、使用仪器时应当遵守的规定三、关于测量结果的说明第六章保养与维修 (11)第一章概述一、适用范围本仪器是一种超小型测量仪，它能快速、无损伤、精密地进行磁性金属基体上的非磁性覆盖层厚度的测量。

可广泛用于制造业、金属加工业、化工业、商检等检测领域。

由于该仪器体积小、测头与仪器一体化，特别适用于工程现场测量。

二、基本原理本仪器采用了磁性测厚法、可无损伤地测量磁性金属基体上非磁性覆盖层的厚度（如钢、铁、非奥氏体不锈钢基体上的铝、铬、铜、珐琅、橡胶、油漆镀层）。

基本工作原理是：当测头与覆盖层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可计算覆盖层的厚度。

三、基本配置及仪器结构⒈基本配置TT220主机1台标准样片1盒标准基体1块充电器1个⒉选购件TA210打印机1台⒊仪器结构本仪器基本组成部分见图1。

⒈测头⒉液晶显示屏幕⒊▲键⒋▼键⒌ MODE键⒍ ON/C键⒎充电插座⒏打印机插座⒐外壳图1一、 性能指标⒈ 测量范围及测量误差（见表一）表一示值误差（µm ） 型号 工作原理测量范围（µm ） 低限分辨力（µm ）零点校准 二点校准TT220 磁感应0~1250 1±（3%H+1） ±[（1%~3%）H+1]型号 待测基体 最小曲率半径 （mm ） 基体最小面积的直径（mm ）基体临界厚度（mm ）TT220 凸1.5 凹9∅7 0.5注：H —标称值⒉ 使用环境：温度：0~40℃ 湿度：20%～75% 无强磁场环境⒊ 电源：镍镉电池3.6 V 二节⒋ 外型尺寸：150mm ×55.5mm ×23mm ⒌ 重量：150g 二、 主要功能● 可进行零点校准及二点校准，并可用基本校准法对测头的系统误差进行修正；● 具有两种测量方式：连续测量方式（CONTINUE ）和单次测量方式（SINGLE ）；● 具有两种工作方式：直接方式和成组方式；● 具有删除功能：对测量中出现的单个可疑数据进行删除，也可删除存贮区内的所有数据，以便进行新的测量；● 设有五个统计量：平均值（MEAN ）、最大值（MAX ）、最小值（MIN ）、测试次数（NO ．）、标准偏差（S ．DEV ）； ● 具有打印功能，可打印测量值、统计值； ● 具有欠压指示功能； ● 操作过程有蜂鸣声提示； ● 具有错误提示功能； ● 具有自动关机功能。

膜厚仪膜厚仪又名膜厚测试仪，分为手持式和台式二种，手持式又有磁感应镀层测厚仪，电涡流镀层测厚仪，荧光X射线仪镀层测厚仪。

手持式的磁感应原理是，利用从测头经过非铁磁覆层而流入铁磁基体的磁通的大小，来测定覆层厚度。

也可以测定与之对应的磁阻的大小，来表示其覆层厚度。

目录使用步骤电涡流测量原理磁感应测量原理使用步骤测定准备（1）确保电池正负极方向正确无误后设定。

（2）探头的选择和设定：在探头上有电磁式和涡电流式2种类型。

对准测定对象，在本体上进行设定。

测定方法（1）探头的选择和安装方法：确认电源处于OFF状态，与测定对象的质地材质接触，安装LEP—J或LHP—J。

（2）调整：确认测定对象已经被调整。

未调整时要进行调整。

（3）测定：在探头的末端加肯定的负荷，即使用[一点接触定压式]。

捉住与测定部接近的部分，快速在与测定面成垂直的角度按下。

下述的测定，每次都要从探头的前端测定面开始离开10mm以上。

使用管状的东西连续测定平面时，假如采纳探头适配器，可以更加稳定地进行测定。

电涡流测量原理高频交流信号在测头线圈中产生电磁场，测头靠近导体时，就在其中形成涡流。

测头离导电基体愈近，则涡流愈大，反射阻抗也愈大。

这个反馈作用量表征了测头与导电基体之间距离的大小，也就是导电基体上非导电覆层厚度的大小。

由于这类测头专门测量非铁磁金属基材上的覆层厚度，所以通常称之为非磁性测头。

非磁性测头采纳高频材料做线圈铁芯，例如铂镍合金或其它新材料。

与磁感应原理比较，重要区分是测头不同，信号的频率不同，信号的大小、标度关系不同。

与磁感应测厚仪一样，涡流测厚仪也达到了辨别率0.1um，允许误差1%，量程10mm的高水平。

采纳电涡流原理的测厚仪，原则上对全部导电体上的非导电体覆层均可测量，如航天航空器表面、车辆、家电、铝合金门窗及其它铝制品表面的漆，塑料涂层及阳极氧化膜。

覆层材料有肯定的导电性，通过校准同样也可测量，但要求两者的导电率之比至少相差3—5倍（如铜上镀铬）。

GTS820F涂层测厚仪说明书1概述本仪器是一种便携式测量仪，它能快速、无损伤、精密地进行涂、镀层厚度的测量。

既可用于实验室，也可用于工程现场。

通过使用不同的测头，还可满足多种测量的需要。

本仪器能广泛地应用在制造业、金属加工业、化工业、商检等检测领域。

是材料保护专业必备的仪器。

本仪器符合以下标准：GB/T4956—1985磁性金属基体上非磁性覆盖层厚度测量磁性方法JJG889—95《磁阻法测厚仪》特点：•采用了磁性测厚方法，可测量磁性金属基体上非磁性覆盖层的厚度；•可采用单点校准和两点校准两种方法对仪器进行校准，并可用基本校准法对测头的系统误差进行修正，保证仪器在测量过程中仪器的准确性；•具有电源欠压指示功能•操作过程有蜂鸣声提示；•设有两种关机方式：手动关机方式和自动关机方式；•有负数显示功能，保证仪器在零位点的校准准确性；•微功耗设计，在待机装态不到10微安的电流。

1.1测量原理本仪器采用了磁性测厚方法，可无损地测量磁性金属基体（如钢、铁、合金和硬磁性钢等）上非磁性覆盖层的厚度（如铝、铬、铜、珐琅、橡胶、油漆等）。

磁性法（F型测头）当测头与覆盖层接触时，测头和磁性金属基体构成一闭合磁路，由于非磁性覆盖层的存在，使磁路磁阻变化，通过测量其变化可导出覆盖层的厚度。

图1-1磁性法基本工作原理1・2配置清单1.3技术参数•测量范围：0-1250um•工作电源：两节五号电池•测量精误差：零点校准±（1+3%H）；二点校准土【（1%〜3%H）】H+1.5•环境温度0-40°C•相对湿度＜85%•最小基体10*10mm•最小曲率凸5mm;凹5mm•最薄基体：0.4mm•重量：99克（含电池）•尺寸102mm*66mm*24mm1.3.1电源2X1.5VAA（5号）2显示说明•um/mil测量单位•CAL校准提示•Fe表示磁性基体测量状态NFe表示非磁性基体测量状态•&8.8.8测量厚度显示区•in电源欠电压提示2使用说明1）开机按下ON键后仪器听到一声鸣响，。

涂层测厚仪的技术参数介绍涂层测厚仪，也称为涂层厚度计或涂层厚度测量仪，是一种用于测量涂层或覆盖物的厚度的仪器。

涂层测厚仪通过非破坏性测试方法，可以准确快速地测量各种涂层的厚度，包括油漆、涂料、电镀、粉末涂层、陶瓷涂层、橡胶层等。

以下是涂层测厚仪的一些常见技术参数介绍。

1. 测量范围：涂层测厚仪通常具有较大的测量范围，可以适应不同类型的涂层厚度测量需求。

典型的测量范围为0-1250um。

2. 精度：涂层测厚仪的精度是指其测量结果与真实涂层厚度之间的偏差。

常见的精度为±2%±1um，不同型号和品牌的涂层测厚仪具有不同的精度。

3. 分辨率：涂层测厚仪的分辨率是指其能够识别和显示的最小厚度差异。

常见的分辨率为0.1um。

4.符合标准：涂层测厚仪通常符合一些国际标准和规范，如ISO、ASTM等。

符合标准的涂层测厚仪可以确保测量结果的准确性和可靠性。

5.传感器：涂层测厚仪使用的传感器通常分为磁性传感器和涡流传感器两种。

磁性传感器适用于测量磁性基材表面上的非磁性涂层厚度，涡流传感器适用于测量非磁性基材表面上的涂层厚度。

6.测量模式：涂层测厚仪通常具有不同的测量模式，可以根据具体的测量需求选择不同的模式。

常见的测量模式包括单次测量、连续测量、最小值/最大值测量等。

7.存储功能：部分涂层测厚仪具有数据存储功能，可以存储多个测量结果，并进行数据分析。

存储功能有助于记录和比较不同测量结果，以便进行质量控制和分析。

8.显示屏：涂层测厚仪通常配备液晶显示屏，用于显示测量结果和其他相关信息。

显示屏的尺寸和分辨率不同，也会对使用体验和数据观察产生影响。

9.电池寿命：涂层测厚仪通常使用可充电电池供电，电池寿命直接影响着仪器的可用时间和使用成本。

不同型号和品牌的涂层测厚仪电池寿命有所差异，一般在6-10小时左右。

10.接口和通信：部分涂层测厚仪具有USB、蓝牙等接口，可以实现与计算机或其他设备的数据传输和通信。

涂层测厚仪（单用探头）（两用探头)一、概述本仪器采用磁性、涡流两种测厚方法，可无损伤地检测磁性金属基铁（如：铁、钢、合金和硬磁性钢等）上非磁性覆层的厚度（如：锌、铝、铬、铜、橡胶、油漆等）及非磁性金属基体（如铜、铝、锌、锡等）本仪器广泛地应用于一切金属表面涂层。

1）本仪器符合以下标准GB/T4956-1985磁性金属基体上非磁性覆层厚度的测量（磁性方法）GB/T4957-1985非磁性金属基体上非导电覆层厚度的测量（涡流方法）JB/T8393-1996磁性和涡流式覆层厚度测厚仪2）特点便携设计，手掌大小采用高速的DSP芯片，具有快速的测量能力人性化设计，简单操作。

在双用探头时自动识别铁基和非铁基材质，无需手动转换两种校准方式，零点校准和二点校准宽角度LCD液晶显示公制和英制单位转换具有电源欠电压提示操作过程有蜂鸣声提示具有自动关机功能3)测量原理a)磁性法当测头与覆层接触时，测头与磁性金属基体构成一闭合磁路，由于非磁性覆层的存在，使磁路磁阻发生变化，通过测量其变化量，可测得其覆层的厚度。

b)涡流法利用高频交变电流线圈中产生一磁场，当测头与金属接触时，金属基体上会产生涡流，并对测头具有反馈作用，通过其反馈作用的大小可测出覆层厚度。

二、显示说明●μm/mil测量单位●CAL校准提示●Fe表示磁性基体测量状态●NFe表示非磁性基体测量状态●8.8.8.8测量厚度显示区●电源欠电压提示三、使用说明1）开机按下ON键后仪器听到一声鸣响，屏幕上显示仪器编号GO8100。

自动恢复上次关机前的参数设置后，将显示0，仪器进入待测状态。

可测量工件了。

经过一段时间不使用仪器将自动关机。

2）测量仪器会自动感应被测基体：感应到是磁性基体时仪器显示Fe；感应到是非磁性金属是仪器显示NFe。

测量时请始终保持仪器处于垂直状态！3）零位校准在待测状态下将探头垂直压在基准块上，之后屏幕上会显示<╳.╳μm>，然后按下“ZERO”键进行零位校准。

HCC-24 磁阻法测厚仪1 概述HCC-24 磁阻法测厚仪是一种用电池供电的便携式测量仪器，可快速无损地测量导磁材料表面上非导磁覆盖层厚度。

例如：铁和钢上的铜、锌、镉、铬镀层和油漆层等。

由于集成电路和微处理器的应用，使本仪器具有操作简单、使用方便、稳定性好、测量精度高的优点。

仪器具有数理统计功能，可直接显示测量次数、平均值、最大值及最小值。

本仪器采用电磁感应原理进行测量，符合国际标准ISO2178和国家标准GB/T4956。

当探头与覆盖层接触时，探头和磁性基体构成一闭合磁回路，由于非磁性覆盖层存在，使磁路磁阻增加，磁阻的大小正比于覆盖层的厚度。

通过对磁阻的测量，经电脑进行分析处理，由液晶显示器直接显示出测量值。

2 技术参数1）测量范围：0μm～1200μm。

2）示值误差：±((1~3)%H+1μm）H为被测涂层厚度。

3）分辨率：1μm。

4）最小测量面的直径：φ10 mm。

5）显 示：4位LCD 显示测量的次数、平均值、最大值、最小值，同时指示仪器的工作状态及电池使用情况。

6）电 源：一节6F22型9V 电池。

7）外形尺寸：160 mm ×80 mm ×30 mm 。

8）质 量：约250g 。

9）使用环境：温度0℃～40℃；相对湿度不大于90%。

3 仪器外型主机4 按键说明1）“开/关”：仪器的开关键。

2）“统计RES”：数理统计键，对测量结果进行数理统计，并顺序显示下述数据，即测量的次数（N）、平均值（MEAN）、最大值（MAX）、最小值（MIN）。

3）“清除DEL”：从统计中消除当前测量值的键。

4）“校正CAL”：用于校正仪器的键。

5）“︿”：处在校正方式时，递增显示数值的键；在正常测试时，用于普通模式与连续测量模式转换。

6）“﹀”：处在校正方式时，递减显示数值的键；在正常测试时，用于普通模式与连续测量模式转换。

5 仪器的基本使用方法用本仪器进行测试使用起来非常简单：首先用螺丝刀撬开仪器背面的电池盒盖，装入电池。

Mikrotest磁性测厚仪操作手册德国EPK公司制造中国总代理：上海耀壮检测仪器设备有限公司地址：上海市松江区广富林路697号昂立大厦1108室服务电话：021-******** Mikrotest6型Mikrotest7型Mikrotest磁性测厚仪符合下列国际标准：DIN50981，50982；ASTM8499，E367，D1186，B530，G12；BS5411；DIN EN ISO 2178，2361欢迎您选购EPK 公司的Mikrotest 麦考特磁吸力式测厚仪。

Mikrotest 所有型号产品技术数据如下表（1）所示。

使用前请仔细阅读本说明书。

请参照原英文图示照片与技术说明，将有助于理解本说明书的内容。

表一型号测量范围读值精度±最小测量区直径mm 基体最小厚度mm 适用场合Mikrotest 6G 0-100um 1um 或5％读值20mm 0.5钢、铁基体上电镀层、漆、搪瓷、塑料、橡胶层等Mikrotest 6F 0-1000um 3um 或5％读值30mm 0.5Mikrotest 6S30.2-3mm 5％读值30mm 1.0Mikrotest 6S50.5-5mm 5％读值50mm 1.0Mikrotest 6S10 2.5-10mm 5％读值50mm 2.0Mikrotest 6NiFe500-50um 2um 或8％读值20mm 0.5钢铁基体上电镀镍Mikrotest 7G 0-300um 2um 或3％读值20mm 0.5钢、铁基体上电镀层、漆、搪瓷、塑料、橡胶层等Mikrotest 7F 0-1500um 5um 或3％读值30mm 0.5Mikrotest 7S50.5-5mm 4％读值50mm 1.0Mikrotest 7S153.0-15mm4％读值100mm7.0注：表中钢铁基体均指未硬化钢铁（C15到C45）一、应用型号不同的Mikrotest 麦考特测厚仪，可无损伤地测量：a 、铁上的所有非磁性涂层。

地址：河北省沧州市交通大街11号电话：0317-******* 8801380 传真：0317-*******邮编：061000 E-mail:oupu@时代欧普检测仪器有限公司O U P U T I M E S I N S T R U M E N T C O.,L T DOU3100系列数字式覆层测厚仪使用说明书时代欧普检测仪器有限公司O U P U T I M E S I N S T R U M E N T C O.,L T D注意：为了更精确的测量，建议使用与被测工件相同材质或没有涂层的工件表面作基体校准。

当您购买这部数字涂镀层测厚仪时，标志着您在精密测量领域里向前迈进一步。

该涂镀层测厚仪系一部以计算机为核心的测试工具，如果操作技术得当，其坚固性可容多年使用。

在使用之前，请详阅此说明书并妥善保管在容易取阅的地方。

目录一、概述 (1)1.1 应用 (1)1.2 规格 (2)1.3 标准附件 (2)二、仪器使用前的准备 (3)2.1 检查电源 (3)2.2 更换电池 (3)2.3 测量操作 (3)三、功能设置 (4)3.1 测量方式 (4)3.2 删除测量值 (5)3.3 浏览测量值 (5)3. 4 统计计算 (6)3.5浏览统计值 (6)四、校准方法 (7)4.1零点校准 (7)4.2 二点校准 (7)售后服务(用户须知) (8)一、概述本仪器运用磁感应原理测量磁性金属基体(如钢、铁、合金和硬磁性钢等)上非磁性覆盖层的厚度(如锌、铝、铬、铜、橡胶、油漆等)。

并符合以下工业标准：JB/T 8393-1996 磁性和涡流式覆层厚度测量仪。

1.1 应用本仪器是便携式 、快速、无损、精密地进行涂、镀层厚度的测量。

既可用于实验室，也可用于工程现场。

本仪器能广泛地应用在电镀、防腐、航天航空、化工、汽车、造船、轻工、商检等检测领域。

1.3 标准附件：主机.....................1台铁基.....................1块说明书.................1份校准膜片.............4片电池.....................2节便携盒.................1只(膜片的实际厚度已标在膜片上)显示器：35mm 液晶测试范围：0~1250m m其他测量范围需要别外订购分辨率：1m m测量精度：一点校准：±3%H+1mm 二点校准：±1%H+1mm 测量模式：单次测量和连续测量测试条件最小曲率半径1.5mm 最小面积的直径F 7mm 基体临界厚度0.5mm电源：2节7号电池操作条件：温度0~40℃，湿度<80%，无强磁场环境尺寸：115×70×30mm 重量：80g (不包括电池)1.2 规格面板测头二、仪器使用前的准备2.1 检查电源a)本仪器使用1.5V两节碱性电池。
