下载文档原格式
改性沥青聚乙烯胎防水卷材GB18967-2009⒈范围本标准规定改性沥青聚乙烯防水卷材的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以高密度聚乙烯膜为胎基，上下两面为改性沥青或自粘沥青，表面覆盖隔离材料制成的防水卷材。
⒉术语和定义下列术语和定义适用于本标准⑴改性氧化沥青防水卷材 modified oxidized asphalt waterproof sheet用添加改性剂的沥青氧化后制成的防水卷材。
⑵丁苯橡胶改性氧化沥青防水卷材 SBR modified oxidized asphalt waterproof sheet用丁苯橡胶和树脂将氧化沥青改性后制成的防水卷材。
⑶高聚物改性氧化沥青防水卷材 polymer modified asphalt waterproof sheet用苯乙烯—丁二烯—苯乙烯（SBS）等高聚物将沥青改性后制成的防水卷材。
⑷自粘防水卷材 self-adhering sheet以高密度聚乙烯膜为胎基，上下表面为自粘聚合物改性沥青，表面覆盖防粘材料制成的防水卷材。
⑸耐根穿刺防水卷材 root penetration resistance of waterproof sheet以高密度聚乙烯膜为胎基，上下表面覆以高聚物改性沥青，并以聚乙烯膜为隔离材料制成的具有耐根穿刺功能的防水卷材。
⒊分类和标记⑴类型①按产品的施工工艺分为热熔型和自粘型两种。
②热熔型产品按改性剂的称份分为改性氧化沥青防水卷材、丁苯橡胶改性氧化沥青防水卷材、高聚物改性氧化沥青防水卷材、高聚物改性沥青防水卷材、高聚物改性沥青耐根穿刺防水卷材四类。
③隔离材料A. 热熔型卷材上下表面隔离材料为聚乙烯膜。
B.自粘型卷材上下表面隔离材料为防粘材料。
⑵规格①厚度——热熔型：3.0mm、4.0mm，其中耐根穿刺卷材为4.0mm；——自粘型：2.0mm、3.0mm。
②公称宽度：1 000mm、1 100mm。
试验员单选题（50题）1. 箍筋闪光对焊接头在同一台班内，由同一焊工完成的（）个同牌号、同直径箍筋闪光对焊接头作为一检验批。
A、100B、300C、500D、600【正确答案：D】2. 后置埋件现场拉拔力检测时，拉拔仪的支撑环内径不应小于膨胀性锚栓、扩底型锚栓和发生混凝土锥体破坏的化学锚栓的有效锚固深度的（）倍。
A、1B、2C、3D、4【正确答案：D】3. 下列符合S95级矿渣粉比表面积要求的是（）m2/kg。
A、380B、390C、395D、402【正确答案：D】4. 砂浆保水率试验中，需要在试模上放置（）片中速定性滤纸。
A、2B、5C、10D、15【正确答案：D】5. 水泥土钻芯法检测时，当桩长大于等于10m时，桩身强度抗压芯样试件按每孔不少于（）个截取。
A、3B、6C、9D、12【正确答案：C】6. 结构实体混凝土强度检验时的等效养护龄期可取（）逐日累计达到600℃·d时所对应的龄期。
A、日最高温度B、日平均温度C、日最低温度D、日最高与最低温度差【正确答案：C】7. 在料堆上取样时，取样部位应均匀分布。
取样前先将取样部位表层铲除。
然后由各部位抽取大致相等的石子共（）份组成一组样品。
A、2B、4C、8D、16【正确答案：D】8. 关于合理砂率对混凝土拌合物特性的影响，说法不正确的是（）。
A、流动性最小B、粘聚性良好C、保水性良好D、水泥用量最小【正确答案：A】9. 根据钢筋焊接及验收规程（JGJ18-2012），钢筋焊接接头抗拉强度试验结果数值应修约到（）MPa。
A、0.5B、1C、5D、10【正确答案：C】10. 砂浆抗压强度试验用压力试验机：精度（示值的相对误差）要求为不大于（）。
A、±0.1%B、±0.2%C、±1%D、±2%【正确答案：D】11. 击实试验时，每层试样高度宜相等，两层交界处的土面刨毛，击实完成时超出击实筒顶的试样高度应小于（）mm。
京津冀区域协同标准雨水控制与利用工程施工及验收规范Code for construction and acceptance of stormwater management andharvest engineering主编单位：批准部门施行日期：20××年×月×日目次1 总则 (7)2 术语 (8)3基本规定 (9)4材料 (10)4.1 一般规定 (10)4.2透水路面 (10)4.3绿化屋面 (13)4.4雨水口、溢流口及排水沟 (15)4.5检查井 (15)4.6渗透管 (16)4.7塑料模块 (17)4.8硅砂砌块 (17)4.9 土工布、土工膜 (18)5施工 (20)5.1 一般规定 (20)5.2土方开挖与回填 (20)5.3透水路面 (23)5.4绿化屋面 (25)5.5雨水口、溢流口及排水沟 (26)5.6检查井 (26)5.7渗透管 (27)5.8下凹式绿地 (27)5.9植被浅沟 (27)5.10生物滞留设施 (28)5.11塑料模块拼装水池 (28)5.12硅砂砌块水池 (30)5.13调蓄池及雨水泵站 (30)5.14市政（公共）接驳 (31)6质量检验 (32)6.1一般规定 (32)6.2土方开挖与回填 (32)6.3透水路面 (33)6.4绿化屋面 (37)6.5雨水口、溢流口及排水沟 (38)6.6检查井 (39)6.7渗透管 (40)6.8下凹式绿地 (41)6.9 植被浅沟 (41)6.10 生物滞留设施 (42)6.11 塑料模块拼装水池 (42)6.12 硅砂砌块水池 (45)6.13调蓄池及雨水泵站 (46)6.14市政（公共）接驳 (46)7工程验收 (48)7.1一般规定 (48)7.2运行调试 (48)7.3工程验收 (49)附录A 塑料蓄水塑料模块技术性能指标及检验方法 (51)附录B-1 检验批、分项、分部、单位工程质量验收记录（建筑工程） (55)附录B-2 检验批、分项、分部、单位工程质量验收记录（市政工程） (59)附录C 透水地面效果检测方法 (62)附录D 模块储水池土工布（膜）搭接及穿管质量检验方法 (64)附录E 运行调试记录单 (68)附录F 一般项目正常检验一次、二次抽样判定 (72)本规范用词说明 (73)引用标准名录 (74)条文说明........................................................................................ 错误!未定义书签。
改性沥青聚乙烯胎防水卷材标准名称改性沥青聚乙烯胎防水卷材标准类型中华人民共和国建材行业标准标准号JC／T633-1996附图图1; 图2; 图3; 图4; 图5; 图6; 标准正文1范围本标准规定了改性标准名称改性聚乙烯胎防水卷材标准类型中华人民共和国建材行业标准标准号JC／T633-1996附图; ; ; ; ; ;标准正文1范围本标准规定了改性沥青聚乙烯胎防水卷材（以下简称改性沥青卷材）的分类、技术要求、试验方法、检验规则、标志、包装、贮存和运输。
本标准适用于以改性沥青为基料，以高密度聚乙烯膜为胎体和覆面材料，经滚压、水冷、成型制成的防水卷材。
2引用标准GB326纸胎油毡、油纸GB328沥青防水卷材试验方法3分类3．1品种按基料将产品分为氧化改性沥青防水卷材、丁橡胶改性氧化沥青防水卷材和高聚物改性沥青防水卷材3类。
3．1．1氧化改性沥青防水卷材用增塑油和催化剂将沥青氧化改性后，制成的防水卷材。
3．1．2改性氧化沥青防水卷材用丁苯橡胶和塑料树脂将氧化沥青改性后，制成的防水卷材。
3．1．3高聚物改性沥青防水卷材用几种高聚物将沥青改性后，制成的防水卷材。
3．2规格尺寸长：10m：宽：1100mm：厚：3mm、4mm。
注：生产其它规格的卷材，可由供需双方协商确定。
3．3等级按物理力学性能将产品分为优等品（A）、一等品（B）和合格品（C）3个等级。
3．4标记3．4．1代号氧化改性沥青O（第一位表示）丁苯橡胶改性氧化沥青M（第一位表示）高聚韧改性沥青P（第一位表示）高密度聚乙烯胎体E（第二位表示）高密度聚乙烯覆面膜E（第三位表示）3．4．2标记卷材按产品名称、厚度、等级和标准编号顺序进行标记。
示例：3mm厚的一等品高聚物改性沥青聚乙烯膜胎防水卷材，其标记如下：改性沥青卷材PEE 3B JC／T6334技术要求4．1卷重、尺寸及其允许偏差应符合表1要求。
表１项目\类别 OEE MEE PEE单位面积标称重量 3mmkg/m2 4mm标称卷重 3mmkg/11m2 4mm最低卷重 3mm 33kg/11m2 4mm 45长，m ±宽，mm 1100±16厚，mm 3mm 3± 3±4mm 4± 4±4．2外观4．2．1成卷卷材应卷紧、卷齐，端面里进外出差不得超过30mm。
沥青防水卷材低温柔度试验1.适用范围本实施细则适用于SBS弹性体和APP塑性体和聚乙烯胎的沥青类防水材料的低温柔韧性试验。
2.技术标准GB18242-2008 《弹性体改性沥青防水卷材》GB18243-2008 《塑性体改性沥青防水卷材》GB 18967-2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.14-2007 《建筑防水卷材试验方法沥青防水卷材低温柔性》3.检测用仪器设备3.1低温制冷仪：范围0～-30℃，控温精度±2℃。
3.2半导体温度计：量程30～-40℃，精度为0.5℃3.3柔度棒：半径（r）15mm，25mm。
4试件制备矩形试件尺寸（150±1）mm×（25±1）mm，试件从试样宽度方向上均匀的裁取，长边在卷材的纵向，试件裁取时应距卷材边缘不少于150mm，试件应从卷材的一边开始做连续的记号，同时标记卷材的上表面和下表面。
去除表面的任何保护膜，适宜的方法是常温下用胶带粘在上面，冷却到接近假设的冷弯温度，然后从试件上撕去胶带，另一方法是用压缩空气吹，假设上面的方法不能除去保护膜，用火焰烤，用最少的时间破坏膜而不损伤试件。
试件试验前应在（23±2）℃的平板上放置至少4h，并且相互之间不能接触，也不能粘在板上。
可以用硅纸垫，表面的松散颗粒用手轻轻敲打除去。
5步骤5.1仪器准备在开始所有试验前，两个圆筒间的距离应按试件厚度调节，即弯曲轴直径+2mm+两倍试件的厚度。
然后装置放入已冷却的液体中，并且圆筒的上端在冷冻液面下约10mm，弯曲轴在下面的位置。
弯曲轴直径根据产品不同可以为20mm、30mm、50mm。
5.2 试件条件冷冻液达到规定的试验温度，误差不超过0.5℃，试件放于支撑装置上，且在圆筒的上端，保证冷冻液完全浸没试件。
试件放入冷冻液达到规定温度后，开始保持在该温度1h±5min。
半导体温度计的位置靠近试件，检查冷冻液温度，然后试验。
沥青防水卷材卷材下表面沥青涂盖层厚度试验1.适用范围本实施细则适用于SBS弹性体和APP塑性体和聚乙烯胎的沥青类防水材料的卷材下表面沥青涂盖层厚度试验。
2.技术标准GB18242-2008 《弹性体改性沥青防水卷材》GB 18243-2008 《塑性体改性沥青防水卷材》GB 18967 -2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.4-2007 《建筑防水卷材试验方法沥青防水卷材厚度、单位面积质量》3.检测用仪器设备钢板尺：最小分度值为1mm：光学测厚仪厚度计：单位压力0.02MPa，分度值0.01mm，10mm直径4 试验步骤4.1弹性体改性沥青防水卷材或塑性体改性沥青防水卷材按规定裁取试件，每块试件测量两点，在距中间各50mm处测量，取两点的平均值。
然后用热刮刀铲去卷材下表面的涂盖层直至胎基，待其冷却到标准试验条件，再测量每个试件原来两点的厚度，取两点的平均值。
每块试件前后两次厚度平均值的差值，即为该块试件的下表面沥青涂盖层厚度，4.2 改性沥青聚乙烯胎防水卷材测量前试件在（23±2）℃和相对湿度（50±5）%条件下至少放2h，试验在（23±2）℃进行。
试验卷材表面和策略装置的测量面洁净。
用光学测厚仪测量下表面沥青涂盖层厚度，精确到0.01mm，每块试件测量两点，在距中间个50mm处测量。
5结果计算取三个试件的平均值作为卷材下表面沥青涂盖层厚度。
6.结果评定弹性体改性沥青防水卷材按GB18242-2008的表2进行评定。
塑性体改性沥青防水卷材按GB18242-2008的表2进行评定。
改性沥青聚乙烯胎防水卷材按GB 18967-2009的表2进行评定。

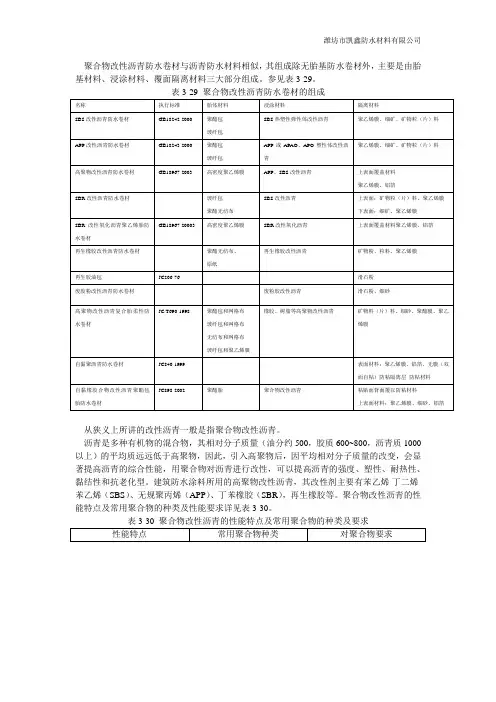

聚合物改性沥青防水卷材与沥青防水材料相似，其组成除无胎基防水卷材外，主要是由胎基材料、浸涂材料、覆面隔离材料三大部分组成。
参见表3-29。
表3-29 聚合物改性沥青防水卷材的组成名称执行标准胎体材料浸涂材料隔离材料SBS改性沥青防水卷材GB18242-2000 聚酯毡玻纤毡SBS热塑性弹性体改性沥青聚乙烯膜、细矿、矿物粒（片）料APP改性沥青防水卷材GB18243-2000 聚酯毡玻纤毡APP或APAO、APO塑性体改性沥青聚乙烯膜、细矿、矿物粒（片）料高聚物改性沥青防水卷材GB18967-2003 高密度聚乙烯膜APP、SBS改性沥青上表面覆盖材料聚乙烯膜、铝箔SBR改性沥青防水卷材玻纤毡聚酯无纺布SBS改性沥青上表面：矿物粒（片）料、聚乙烯膜下表面：细矿、聚乙烯膜SBR改性氧化沥青聚乙烯胎防水卷材GB18967-20003 高密度聚乙烯膜SBR改性氧化沥青上表面覆盖材料聚乙烯膜、铝箔再生橡胶改性沥青防水卷材聚酯无纺布、原纸再生橡胶改性沥青矿物粉、粒料、聚乙烯膜再生胶油毡JC206-76 - - 滑石粉废胶粉改性沥青防水卷材- 废粉胶改性沥青滑石粉、细砂高聚物改性沥青复合胎柔性防水卷材JC/T690-1998 聚酯毡和网格布玻纤毡和网格布无纺布和网格布玻纤毡和聚乙烯膜橡胶、树脂等高聚物改性沥青矿物料（片）料、细砂、聚酯膜、聚乙烯膜自黏聚沥青防水卷材JC840-1999 - - 表面材料：聚乙烯膜、铝箔、无膜（双面自粘）防粘隔离层防粘材料自黏橡胶合物改性沥青聚酯毡胎防水卷材JC898-2002 聚酯胎聚合物改性沥青粘贴面背面覆以防粘材料上表面材料：聚乙烯膜、细砂、铝箔从狭义上所讲的改性沥青一般是指聚合物改性沥青。
沥青是多种有机物的混合物，其相对分子质量（油分约500，胶质600~800，沥青质1000以上）的平均质远远低于高聚物，因此，引入高聚物后，因平均相对分子质量的改变，会显著提高沥青的综合性能，用聚合物对沥青进行改性，可以提高沥青的强度、塑性、耐热性、黏结性和抗老化型。
改性沥青聚乙烯胎防水卷材GB18967-2009⒈范围本标准规定改性沥青聚乙烯防水卷材的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以高密度聚乙烯膜为胎基，上下两面为改性沥青或自粘沥青，表面覆盖隔离材料制成的防水卷材。
⒉术语和定义下列术语和定义适用于本标准⑴改性氧化沥青防水卷材modified oxidized asphalt waterproof sheet用添加改性剂的沥青氧化后制成的防水卷材。
⑵丁苯橡胶改性氧化沥青防水卷材SBR modified oxidized asphalt waterproof sheet用丁苯橡胶和树脂将氧化沥青改性后制成的防水卷材。
⑶高聚物改性氧化沥青防水卷材polymer modified asphalt waterproof sheet用苯乙烯—丁二烯—苯乙烯（SBS）等高聚物将沥青改性后制成的防水卷材。
⑷自粘防水卷材self-adhering sheet以高密度聚乙烯膜为胎基，上下表面为自粘聚合物改性沥青，表面覆盖防粘材料制成的防水卷材。
⑸耐根穿刺防水卷材root penetration resistance of waterproof sheet以高密度聚乙烯膜为胎基，上下表面覆以高聚物改性沥青，并以聚乙烯膜为隔离材料制成的具有耐根穿刺功能的防水卷材。
⒊分类和标记⑴类型①按产品的施工工艺分为热熔型和自粘型两种。
②热熔型产品按改性剂的称份分为改性氧化沥青防水卷材、丁苯橡胶改性氧化沥青防水卷材、高聚物改性氧化沥青防水卷材、高聚物改性沥青防水卷材、高聚物改性沥青耐根穿刺防水卷材四类。
③隔离材料A.热熔型卷材上下表面隔离材料为聚乙烯膜。
B.自粘型卷材上下表面隔离材料为防粘材料。
⑵规格①厚度——热熔型：3.0mm、4.0mm，其中耐根穿刺卷材为4.0mm；——自粘型：2.0mm、3.0mm。
②公称宽度：1 000mm、1 100mm。

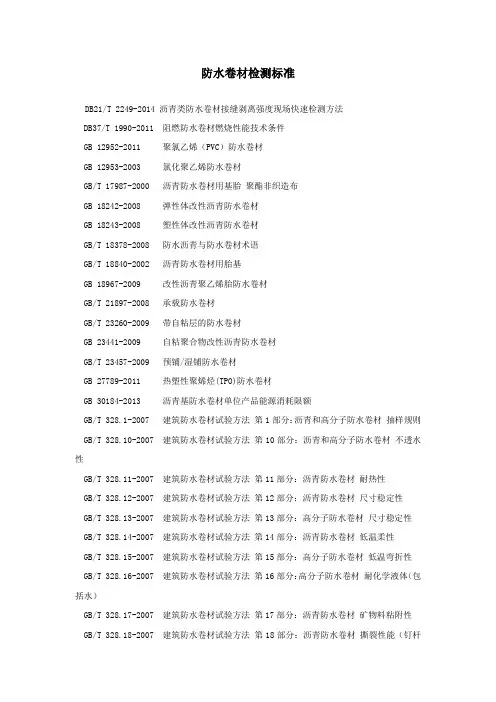

防水卷材检测标准DB21/T 2249-2014 沥青类防水卷材接缝剥离强度现场快速检测方法DB37/T 1990-2011 阻燃防水卷材燃烧性能技术条件GB 12952-2011 聚氯乙烯（PVC）防水卷材GB 12953-2003 氯化聚乙烯防水卷材GB/T 17987-2000 沥青防水卷材用基胎聚酯非织造布GB 18242-2008 弹性体改性沥青防水卷材GB 18243-2008 塑性体改性沥青防水卷材GB/T 18378-2008 防水沥青与防水卷材术语GB/T 18840-2002 沥青防水卷材用胎基GB 18967-2009 改性沥青聚乙烯胎防水卷材GB/T 21897-2008 承载防水卷材GB/T 23260-2009 带自粘层的防水卷材GB 23441-2009 自粘聚合物改性沥青防水卷材GB/T 23457-2009 预铺/湿铺防水卷材GB 27789-2011 热塑性聚烯烃(TPO)防水卷材GB 30184-2013 沥青基防水卷材单位产品能源消耗限额GB/T 328.1-2007 建筑防水卷材试验方法第1部分：沥青和高分子防水卷材抽样规则GB/T 328.10-2007 建筑防水卷材试验方法第10部分：沥青和高分子防水卷材不透水性GB/T 328.11-2007 建筑防水卷材试验方法第11部分：沥青防水卷材耐热性GB/T 328.12-2007 建筑防水卷材试验方法第12部分：沥青防水卷材尺寸稳定性GB/T 328.13-2007 建筑防水卷材试验方法第13部分：高分子防水卷材尺寸稳定性GB/T 328.14-2007 建筑防水卷材试验方法第14部分：沥青防水卷材低温柔性GB/T 328.15-2007 建筑防水卷材试验方法第15部分：高分子防水卷材低温弯折性GB/T 328.16-2007 建筑防水卷材试验方法第16部分：高分子防水卷材耐化学液体（包括水）GB/T 328.17-2007 建筑防水卷材试验方法第17部分：沥青防水卷材矿物料粘附性GB/T 328.18-2007 建筑防水卷材试验方法第18部分：沥青防水卷材撕裂性能（钉杆法）GB/T 328.19-2007 建筑防水卷材试验方法第19部分：高分子防水卷材撕裂性能GB/T 328.2-2007 建筑防水卷材试验方法第2部分：沥青防水卷材外观GB/T 328.20-2007 建筑防水卷材试验方法第20部分：沥青防水卷材接缝剥离性能GB/T 328.21-2007 建筑防水卷材试验方法第21部分：高分子防水卷材接缝剥离性能GB/T 328.22-2007 建筑防水卷材试验方法第22部分：沥青防水卷材接缝剪切性能GB/T 328.23-2007 建筑防水卷材试验方法第23部分：高分子防水卷材接缝剪切性能GB/T 328.24-2007 建筑防水卷材试验方法第24部分：沥青和高分子防水卷材抗冲击性能GB/T 328.25-2007 建筑防水卷材试验方法第25部分：沥青和高分子防水卷材抗静态荷载GB/T 328.26-2007 建筑防水卷材试验方法第26部分：沥青防水卷材可溶物含量（浸涂材料含量）GB/T 328.27-2007 建筑防水卷材试验方法第27部分：沥青和高分子防水卷材吸水性GB/T 328.3-2007 建筑防水卷材试验方法第3部分：高分子防水卷材外观GB/T 328.4-2007 建筑防水卷材试验方法第4部分：沥青防水卷材厚度、单位面积质量GB/T 328.5-2007 建筑防水卷材试验方法第5部分：高分子防水卷材厚度、单位面积质量GB/T 328.6-2007 建筑防水卷材试验方法第6部分：沥青防水卷材长度、宽度和平直度GB/T 328.7-2007 建筑防水卷材试验方法第7部分：高分子防水卷材长度、宽度、平直度和平整度GB/T 328.8-2007 建筑防水卷材试验方法第8部分：沥青防水卷材拉伸性能GB/T 328.9-2007 建筑防水卷材试验方法第9部分：高分子防水卷材拉伸性能HJ 455-2009 环境标志产品技术要求防水卷材JC/T 1069-2008 沥青基防水卷材用基层处理剂JC/T 1075-2008 种植屋面用耐根穿刺防水卷材JC/T 1076-2008 胶粉改性沥青玻纤毡与玻纤网格布增强防水卷材JC/T 1077-2008 胶粉改性沥青玻纤毡与聚乙烯膜增强防水卷材JC/T 1078-2008 胶粉改性沥青聚酯毡与玻纤网格布增强防水卷材JC/T 2046-2011 改性沥青防水卷材成套生产设备通用技术条件JC/T 2218-2014 防水卷材沥青技术要求JC/T 504-2007 铝箔面石油沥青防水卷材JC/T 645-2012 三元丁橡胶防水卷材JC/T 684-1997 氯化聚乙烯----橡胶共混防水卷材JC/T 690-2008 沥青复合胎柔性防水卷材JC/T 863-2011 高分子防水卷材胶粘剂JC/T 974-2005 道桥用改性沥青防水卷材JGJ/T 316-2013 单层防水卷材屋面工程技术规程JT/T 536-2004 路桥用塑性体(APP)沥青防水卷材NY/T 1059-2006 聚乙烯丙纶复合防水卷材科标检测作为国内一流三元乙丙橡胶防水卷材、聚氯乙烯防水卷材（pvc防水卷材）、EVA 防水卷材等防水卷材检测分析机构，可以根据相关标准进行权威的检测，出具权威CMA、CNAS资质认证、国家认可的检测报告和分析报告。
沥青防水卷材热老化试验1.适用范围本实施细则适用于SBS弹性体和APP塑性体和聚乙烯胎的沥青类防水材料的热老化试验。
2.技术标准GB18242-2008 《弹性体改性沥青防水卷材》GB18243-2008 《塑性体改性沥青防水卷材》GB 18967-2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.8-2007 《建筑防水卷材试验方法沥青防水卷材拉伸性能》GB/T 328.14-2007 《建筑防水卷材试验方法沥青防水卷材低温柔性》3.检测用仪器设备天平：精度0.1g。
烘箱：控温精度±2℃。
游标卡尺:精度±0.02mm。
4 试件处理4.1 弹性体改性沥青防水卷材或塑性体改性沥青防水卷材4.1.1 纵向拉力保持率及最大拉力时延伸率可以用尺寸变化率及质量损失测定后的试件试验，有争议时用新试件试验。
4.1.2对于测量拉力保持率、延伸率保持率、尺寸变化率和低温柔性的试件，平放在撒有滑石粉的玻璃板上，然后将试件水平放入已调节到（80±2）℃的烘箱中，在此温度下处理10d±1h。
4.1.3进行质量损失测定的试件按6.6裁取后，用毛刷清除表面所以粘结不牢的砂粒。
试件在（50±2）℃的烘箱中干燥24h±30min，然后在标准试验条件下放置1h后称量试件质量（m1）。
4.1.4测定尺寸变化率的试件用游标卡尺测量试件的长度（L1）。
4.1.5试件在干燥和放置过程中相互间不应接触。
质量损失试件放置在隔离纸上，其他试件平放在撒有滑石粉的玻璃板上，然后将试件水平放入已调节到（80±2）℃的烘箱中，在此温度下处理10d±1h后。
取出试件在标准试验条件下放置2h±5min。
4.2改性沥青聚乙烯胎防水卷材根据试验要求，调节试验箱至规定的温度和换气量。
试验温度（70±2）℃。
稳定后，试件可用衬有或包有惰性材料的合适的金属夹或金属丝，将其安置在网板或旋转架上。
弹性体改性沥青防水卷材检验实施细则一、评定依据：GB18242-2000 《弹性体改性沥青防水卷材》二、范围及用途：本标准适用于聚酯胎或玻纤毡为胎基、苯乙烯-丁二烯（SBS）热塑性弹性体作改性剂，两面覆盖隔离材料所制成建筑防水卷材，主要适用于工业民用建筑屋面及地下防水工程，尤其适用于较低气温环境的建筑防水。
三、材料分类1、类型（1）按胎基可分为聚酯胎（PY）和玻纤胎（G）两种类型。
（2）按上表面隔离材料可分为聚乙烯膜（PE）、细砂（S）与矿务粒（片）料（M）三种。
（3）按物理力学性能分为I型和II型。
（4）卷材按不同胎基、不同上表面材料分为六个品种、见表1上表面材料胎基聚酯胎玻纤胎聚乙烯膜PY-PE G-PE细砂PY-S G-S 矿务粒（片）料PY-M G-M2、规格（1）幅宽：1000 mm；（2）厚度：聚酯胎卷材3 mm和4 mm，玻纤胎卷材2 mm 3 mm和4 mm；（3）面积：每卷面积分为15 m2、10 m2、7.5 m2；3、标志（1）标志方法卷材按下列顺序标志：弹性体改型沥青防水卷材、型号、胎基、上表面材料、厚度和本标准号。
（2）标志示例 3 mm厚砂面聚酯胎I型弹性体改型沥青防水卷材标志为：SBS I PY S3 182424、试验室环境条件试样的停放时间和温度按下列要求：（1）试验前需要将试样提前24h放入试验室中，在标准温度23土2℃下调整24h后试验。
（2）试验室温度控制在23±2℃范围内。
五、取样规定及样品尺寸制备1、取样规定：试样进场后以同一类型、同规格10000m2为一批，不足10000m2时亦作为一批。
在每批产品中随机抽取5卷进行卷重、面积、厚度和外观检查。
再从卷重、面积、厚度和外观检查合格的卷材中随机抽取1卷进行物理性能试验。
2、物理性能试验样品的切取：将抽取的一卷卷材放置于工作台面上展开，切除距外层卷材2500 mm，顺纵向切取长度800 mm的全幅卷材2块，一块作物理力学性能检测用，另一块备用。
沥青防水卷材剥离强度试验1.适用范围本实施细则适用于改性沥青聚乙烯胎防水卷材的剥离强度测试。
2.技术标准GB 18967 -2009 《改性沥青聚乙烯胎防水卷材》GB/T 328.20-2007 《建筑防水卷材试验方法沥青防水卷材接缝剥离性能》3.检测用仪器设备3.1 拉力试验机：测量范围0～1000N（或0～2000N），最小读数为5N，夹具夹持宽不小于5cm。
4．试验步骤4.1 卷材与卷材从每个试件上裁取10个矩形试件，宽度（50±1）mm并与接头垂直，长度为（150±1）mm，其完全叠合部分可以进行试验。
一个试件的下表面与另一个试件的上表面粘结，粘合面为50mm×75mm，用质量为2kg、宽度为（50~60）mm的压辊反复滚压三次，粘合后放置24h。
试件稳固的放入拉伸试验机的夹具中，使试件的纵向轴线与拉伸试验机及夹具的轴线重合。
夹具间整个距离为（100±15）mm，不承受预荷载。
试验在（23±2）℃进行，拉伸速度（100±10）mm/min。
产生的拉力应连续记录直至试件分离，用N表示。
试件的破坏形式应记录。
4.2 卷材与铝板从每个试件上裁取5个矩形试件，宽度（50±1）mm并与接头垂直，长度为（250±1）mm，试验在（23±2）℃进行，将卷材试件粘在已用溶剂清洁的光滑铝板表面，粘结面为50mm×75mm，用质量为2kg、宽度为（50~60）mm的压辊反复滚压三次，粘合后放置24h。
把板的一端夹入夹具，将同一端的卷材弯折180 º夹入另一夹具进行试验。
用最大力计算剥离强度，单位N/mm，取5个试件的算术平均值作为试验结果，观察剥离位置。
两面分别进行试验。
5.结果评定改性沥青聚乙烯胎防水卷材按GB 18967-2009的表2进行评定。
（建筑工程管理）建筑工程取样送检指南(新版)建设工程质量检测中心取样送检指南钢材类钢结构类安全网、扣件及绝热材料类水泥、砂石及砼类砖类陶瓷砖及石材类给排水管类(一)给排水管类(二)给排水管类(三)给排水管类(四)建筑门窗及型材类防水密封材料类（一）防水密封材料类（二）防水密封材料类（三）外加剂类化学成份分析类电线电缆类环境及有害物质类基桩检测指南一、工程桩抽样检测方法及数量表（依据SJG09-2007）二、检测前基桩顶部处理工作1、静载试验◆混凝土灌注桩必须先凿掉桩顶部份的浮浆层。
◆桩头主筋应全部直通至桩顶混凝土保护层之下，各主筋应在同一高度上。
◆距桩顶1.5倍桩径范围内，应加设3~5mm厚的钢套箍或箍筋，箍筋间距不宜大于150mm，桩顶应设置钢筋网片2~3层，间距60~100mm。
◆桩头混凝土强度等级宜比桩身混凝土提高1~2个等级，且不得低于C30。
◆高应变法检测的桩头测点处截面尺寸应与原桩身截面尺寸相同。
2、低应变检测◆凿除桩顶浮浆及松动部分，露出密实的混凝土。
打磨传感器安装点和激振点示意图根据激振及安装传感器的要求，将桩顶表面上传感器安装点和激振点打磨成直径宜为150mm和50mm的光滑平面，光滑平面与桩轴线垂直，如下示图。
3、超声检测超声声测管的埋设要求：◆声测管应采用钢质管材，应具有一定的强度和刚度。
内径宜为50～55mm，管身不得有破损，管内不得有异物。
◆当桩径小于或等于2000mm时，应埋设3根管；当桩径大于2000mm时应埋设4根管，声测管呈对称分布（见图）。
声测管布置图◆声测管底部应预先封闭，宜用堵头封闭或用钢板焊封，以保证不渗浆。
◆每节钢管应采用螺纹外套管接头连接，应保证连接处不渗浆。
◆挖孔桩可在安放钢筋笼后将声测管焊接或绑扎在钢筋笼内侧，每节声测管在钢筋笼上的固定点不应少于3处，声测管之间应相互平行。
◆在桩身未配筋的部位，应采取有效方法将声测管固定在孔壁上。
◆声测管顶部高出桩顶的距离不宜小于500mm。

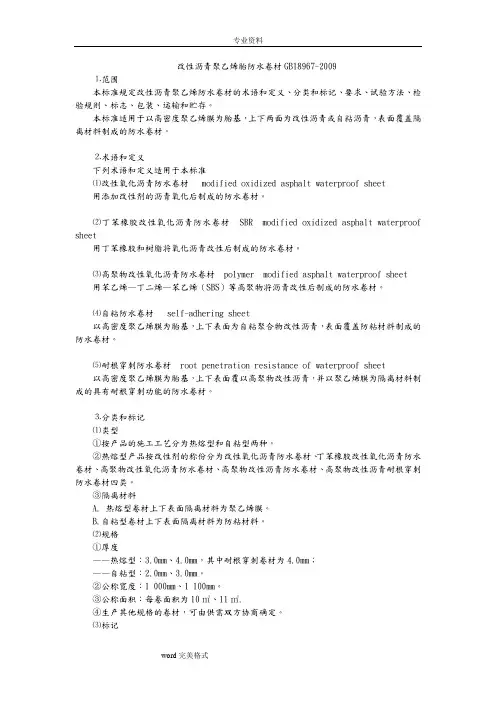

改性沥青聚乙烯胎防水卷材GB18967-2009⒈范围本标准规定改性沥青聚乙烯防水卷材的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于以高密度聚乙烯膜为胎基，上下两面为改性沥青或自粘沥青，表面覆盖隔离材料制成的防水卷材。
⒉术语和定义下列术语和定义适用于本标准⑴改性氧化沥青防水卷材 modified oxidized asphalt waterproof sheet用添加改性剂的沥青氧化后制成的防水卷材。
⑵丁苯橡胶改性氧化沥青防水卷材 SBR modified oxidized asphalt waterproof sheet用丁苯橡胶和树脂将氧化沥青改性后制成的防水卷材。
⑶高聚物改性氧化沥青防水卷材 polymer modified asphalt waterproof sheet用苯乙烯—丁二烯—苯乙烯（SBS）等高聚物将沥青改性后制成的防水卷材。
⑷自粘防水卷材 self-adhering sheet以高密度聚乙烯膜为胎基，上下表面为自粘聚合物改性沥青，表面覆盖防粘材料制成的防水卷材。
⑸耐根穿刺防水卷材 root penetration resistance of waterproof sheet以高密度聚乙烯膜为胎基，上下表面覆以高聚物改性沥青，并以聚乙烯膜为隔离材料制成的具有耐根穿刺功能的防水卷材。
⒊分类和标记⑴类型①按产品的施工工艺分为热熔型和自粘型两种。
②热熔型产品按改性剂的称份分为改性氧化沥青防水卷材、丁苯橡胶改性氧化沥青防水卷材、高聚物改性氧化沥青防水卷材、高聚物改性沥青防水卷材、高聚物改性沥青耐根穿刺防水卷材四类。
③隔离材料A. 热熔型卷材上下表面隔离材料为聚乙烯膜。
B.自粘型卷材上下表面隔离材料为防粘材料。
⑵规格①厚度——热熔型：3.0mm、4.0mm，其中耐根穿刺卷材为4.0mm；——自粘型：2.0mm、3.0mm。
②公称宽度：1 000mm、1 100mm。
③公称面积：每卷面积为10㎡、11㎡.④生产其他规格的卷材，可由供需双方协商确定。
⑶标记①代号——热熔型T；——自粘型S；——改性氧化沥青防水卷材：O；——丁苯橡胶改性氧化沥青防水卷材：M；——高聚物改性沥青防水卷材：P；——高聚物改性沥青耐根穿刺防水卷材：R；——高密度聚乙烯膜胎基：E；——聚乙烯膜覆面材料：E。
②标记方法卷材按施工工艺、产品类型、胎基、上表面覆盖材料、厚度和本标准号顺序标记。
③标记示例示例：3.0 mm厚的热熔型聚乙烯胎聚乙烯膜覆面高聚物改性沥青防水卷材，其标记如下：T PEE 3 GB 18967—2009⑷用途改性沥青聚乙烯胎防水卷材使用于非外露的建筑与设施防水工程。
⒋要求⑴单位面积质量及规格尺寸单位面积质量及规格尺寸应符合表1规定。
表1单位面积质量及规格尺寸①成卷卷材应卷紧卷齐，端面里进外出不得超过 20mm。
②成卷卷材在（4~45）℃任一产品温度下展开，在距卷芯 1 000mm长度外不应有裂纹或长度10 mm以上的粘结。
③卷材表面应平整，不允许有孔洞、缺边和裂口、疙瘩或任何其他能观察到的缺陷存在。
④每卷卷材接头处不应超过一个，最短的一段长度不应少于 1 000 mm，接头应剪切整齐，并加长 150 mm。
⑶物理力学性能物理力学性能应符合表2的规定。
⑷耐根穿刺卷材应用性能高聚物改性沥青耐根穿刺防水卷材（R）的性能除符合本标准表2的要求外，其耐根穿刺与霉菌腐蚀性能应符合 JC/T1075-2008表2的规定。
⒌试验方法⑴标准试验条件标准试验条件（23±2）℃。
⑵面积按《建筑防水卷材试验方法第6部分：沥青防水卷材长度、宽度和平直度》GB/T 328.6—2007测量长度和宽度，以其平均值相乘得到卷材的面积。
⑶单位面积质量测量每卷卷材卷重，根据 5.（2）得到的面积，计算单位面积质量（kg/㎡）。
对于自粘卷材，应扣除防粘材料重量。
⑷厚度按《建筑防水卷材试验方法第4部分:沥青防水卷材厚度、单位面积、质量》GB/T328.4—2007进行。
⑸外观按《建筑防水卷材试验方法第2部分沥青防水卷材外观》GB/T328.2—2007进行.⑹试件制备将每卷卷材切除距外层卷头 2 500 mm后，取 1 m长的试样按《建筑防水卷材试验方法第4部分:沥青防水卷材厚度、单位面积、质量》GB/T328.4—2007取样方法均匀分布裁取试件，每卷性能试件的尺寸和数量按表3裁取表 3试件尺寸和数量按《建筑防水卷材试验方法第10部分:沥青和高分子防水卷材不透水性》GB/T 328.10—2007中方法B进行。
采用十字开缝盘，抱持时间（30±2）min。
自粘型卷材试验时撕去两面的隔离纸，表面覆盖滤纸以防粘结。
⑻耐热性按《建筑防水卷材试验方法第11部分：沥青防水卷材耐热性》GB/T 328.11—2007中方法B进行。
上端用宽度 50 mm以上的夹子夹住，垂直悬挂在规定温度下恒温 2 h，观察试件表面的涂改盖层有无流淌、起泡。
⑼低温柔性按《建筑防水卷材试验方法第14部分:沥青防水卷材低温柔性》GB/T 328.14—2007进行。
2.0mm、3.0mm厚度卷材弯曲直径30 mm，4.0 mm厚度卷材弯曲直径50 mm。
取纵向10个试件，五个试件上表面，五个试件下表面分别试验，每面五个试件中至少四个试件目测无裂纹为该面通过，上下两面都通过为低温柔性符合要求。
⑽拉伸性能按《建筑防水卷材试验方法第8部分:沥青防水卷材拉伸性能》GB/T 328.8—2007进行，夹具间距 70 mm。
试验过程不得出现沥青涂盖层与胎基在夹具间范围内分离现象。
⑾尺寸稳定性按《建筑防水卷材试验方法第13部分:高分子防水卷材尺寸稳定性》GB/T 328.13—2007进行.热熔型（T）试验温度 90℃，自粘型（S）试验温度 70℃。
⑿卷材下表面沥青涂盖层厚度按《建筑防水卷材试验方法第5部分:高分子防水卷材厚度、单位面积、质量》GB/T 328.5—2007进行。
用光学装置测量下表面下表面沥青涂盖层的厚度，每块试件测量两点，在距中间各 50 mm处测量。
取二块试件测量的平均值为试验结果。
⒀剥离强度①卷材与材料在（23±2）℃条件下，按《建筑防水卷材试验方法第20部分:沥青防水卷材接缝剥离性能》GB/T 328.20—2007进行试验，一个试件的下表面与另一个试件的下表面粘结，粘合面为50 mm×75 mm，用质量为2 kg、宽度（50mm~60mm）的压辊依次来回滚压三次，粘合后放置 24 h。
②卷材与铝板在（23±2）℃条件下，参照《建筑防水卷材试验方法第20部分:沥青防水卷材接缝剥离性能》GB/T 328.20—2007将卷材试件黏在已用溶剂清洁的光滑铝板表面，粘合面为50 mm ×75 mm，用质量为 2 kg、宽度（50mm~60mm）的压辗依次来回滚压三次，粘合后放置 24 h。
铝板一端夹入夹具，将同一端的卷材弯折1800夹入另一夹具，进行试验，用最大力计算剥离强度，单位N/mm，取5个试验的算术平均值作为试验的结果。
两面分别计算。
⒁钉杆水密性①试件制备在（2±32）℃条件下，去除试件的防粘材料,将卷材轻放在与卷材同样尺寸的胶合板（五合板）上。
用质量为 2 kg、宽度（50~60）mm的压辊依次来回滚压三次使其与胶合板粘合。
胶合板不应重复使用。
在胶合板下放两个木块你作为支撑，以便于将钉子顶入。
将长（30±4）mm，直径（3.5~4）mm的无翼镀锌无螺纹钉，从卷材表面钉入粘合板，钉入两颗钉子，位置在试件的中心附近，钉子之间相距（25~50）mm，将钉子钉入到钉帽与卷材表面平齐，然后从背面轻敲钉头使钉子升起，使钉帽与卷材表面距离 6 mm。
共制备两块试件。
②试验步骤将一直径（150~250）mm，高不小于 150 mm的圆管剧中放在水平放置的试件卷材表面上，然后用密封胶沿外边一圈密封在卷材上，放置 2 h后，在沿内边一圈密封，然后在室温养护 24 h。
将其放在一个无盖且圆管直径相近的干燥容器上，然后向上面的圆管中加蒸馏水，水位高度为（130±3）mm，再将其移入（4±2）℃的冰箱中，放置 3d。
③结果评定取出试件，观察并记录容器内、胶合板底部及钉杆末梢有无水迹。
倒掉圆管中的水并拭干，揭下卷材，观察卷材背面有无水迹。
两块试件都没有观察到水迹，认为试件通过，报告无渗水。
⒂持粘性将试件黏在两块表面已用溶剂清洁干净光滑的镜面不透钢板上，上板的不锈钢板上的粘结（50×50）mm，试件黏贴部位不允许接触手和其他物体，然后用 2 kg的压辊来压三次。
图 1 持粘性1—不锈钢板；2—试件；3—重物。
在（23±2）℃条件下，将粘结好的试件放置 24 h后，如图 1 所示方向垂直悬挂，在下板下端挂 1 kg的重物（包括下板质量），开始记录时间，记录试件从上板完全剥下所需时间，单位 min。
取五个试件测定值的平均值为试验结果。
若大于 60 min未剥落，记录为大于 60 min。
两面分别进行试验。
⒃自粘沥青再剥离强度取一块自粘防水卷材，用热刮刀将卷材的涂盖层铲下，放入坩埚中，保证坩埚中的沥青有约 100 g，将坩埚放在电炉上加热至沥青融化，温度约 180℃，然后将沥青倒在防粘纸上刮平，厚度约 1.5 mm，立即用聚酯膜或聚酯胎基增强。
共制备五个试件，以防止试件粘结可用硅油纸隔离。
在（23±2）℃条件下放置 4 h后，按第5⒀②条进行试验。
⒄热空气老化按《建筑防水材料老化试验方法》GB/T 18244—2000中第 4 章进行，试验温度（70±2）℃，试件水平放置 168 h。
老化后，裁取试件按 5. ⑽测定纵向拉力及断裂延伸率，按 5. ⑼测定低温柔性。
⒅耐根穿刺卷材应用性能按《种植屋面用耐根穿刺防水卷材》JC/T 1075—2008 中 6.3.1与 6.3.2 进行。
⒍检验规则⑴检验分类按检验类型分为出厂检验和型式检验。
①出厂检查出厂检验项目包括：面积、单位面积质量、厚度、外观、不透水性、耐热性、低温柔性、拉伸性能、卷材下表面沥青涂盖层厚度（T）、卷材与铝板剥离强度（S）、持粘性（S）、自粘沥青再剥离强度（S）。
②型式检验项目包括第 4 章要求的所有项目。
在下列情况下应进行型式检验：a) 新产品投产或产品定型鉴定时；b) 正常生产时，每年进行一次；耐根穿刺卷材性能试验每五年进行一次；c) 原材料、工艺等发生较大变化，可能影响产品质量时；d) 出厂检验结果与上次检验结果有较大差异时；e) 产品停产六个月以上恢复生产时。
⑵组批以同类型，同一规格 10 000 m2为一批，不足10 000 m2时亦可作为一批。
