粗牙螺栓、螺钉的拧入深度、攻丝深度及钻孔深度

螺丝攻牙钻孔径和滚丝径对照表公制粗螺纹美制粗螺纹规格标准径 2级牙钻孔径规格〔UNC〕标准径 2级牙钻孔径最大最小最大最小M1.0×0.25 0.75 0.785 0.729 NO.1-64(1.854) 1.55 1.582 1.425 M1.1×0.25 0.85 0.885 0.829 NO.2-56(2.184) 1.80 1.871 1.695 M1.2×0.25 0.95 0.9850.985 NO.3-48(2.515) 2.10 2.146 1.941M1.4×0.3 1.10 1.142 1.075 NO.4-40(2.845) 2.30 2.385 2.157 M1.6×0.35 1.25 1.321 1.221 NO.5-40(3.175) 2.60 2.697 2.487 M1.7×0.35 1.35 1.421 1.321 NO.6-32(3.505) 2.80 2.895 2.642 M1.8×0.35 1.45 1.521 1.421 NO8-32(4.166) 3.40 3.53 3.302M2.0×0.4 1.60 1.679 1.567 NO.10-24(4.826) 3.90 3.962 3.683 M2.2×0.45 1.75 1.838 1.713 NO.12-24(5.486) 4.50 4.597 4.344 M2.3×0.4 1.90 1.979 1.867 1/4-20 5.10 5.257 4.979M2.5×0.45 2.10 2.138 2.013 5/16-18 6.60 6.731 6.401M2.6×0.45 2.20 2.238 2.113 3/8-16 8.00 8.153 7.798M3.0×0.5 2.50 2.599 2.459 7/16-14 9.40 9.55 9.144M3.0×0.6 2.40 2.440 2.280 1/2-13 10.80 11.023 10.592M3.5×0.6 2.90 3.010 2.850 9/16-12 12.20 12.446 11.989M4.0×0.7 3.30 3.422 3.242 5/8-11 13.60 12.868 13.386M4.0×0.75 3.25 3.326 3.106 3/4-10 16.50 18.840 16.307M4.5×0.75 3.80 3.878 3.688 7/8-9 19.50 19.761 19.177M5.0×0.8 4.20 4.334 4.134 1 22.20 22.606 21.971M5.0×0.9 4.10 4.170 3.930 1-1/8-7 25.00 25.349 24.638M6.0×1.0 5.00 5.153 4.917 1-1/4-7 28.20 28.524 27.813M7.0×1.0 6.00 6.153 5.917 1-3/8-6 30.80 31.115 30.353M8.0×1.25 6.80 6.912 6.647 1-1/2-6 34.00 34.290 33.528M9.0×1.25 7.80 7.912 7.647 1-3/4-5 39.50 39.827 38.964M10×1.5 8.50 8.676 8.376 2-4-1/2 45.20 45.593 44.679M11×1.5 9.50 9.676 9.376M12×1.75 10.30 10.441 10.106M14×2.0 12.00 12.210 11.835M16×2.0 14.00 14.210 13.835M18×2.5 15.50 15.744 15.294M20×2.5 17.50 17.744 17.294M22×2.5 19.50 19.744 19.294M24×3.0 21.00 21.252 20.752M27×3.0 24.00 24.252 23.752M30×3.5 26.50 26.771 26.211螺丝攻牙钻孔径和滚丝径对照表公制细螺纹美制细螺纹规格标准径 2级牙钻孔径规格〔UNC〕标准径 2级牙钻孔径最大最小最大最小M1.0×0.2 0.80 0.821 0.783 NO.0-80(1.524) 1.25 1.305 1.182M1.1×0.2 0.90 0.921 0.883 NO.1-72(1.854) 1.55 1.612 1.474M1.2×0.2 1.00 1.021 0.983 NO.2-64(2.184) 1.85 1.912 1.756M1.4×0.2 1.20 1.221 1.183 NO.3-56(2.515) 2.10 2.197 2.025M1.6×0.2 1.40 1.421 1.383 NO.4-48(2.845) 2.40 2.458 2.271M1.7×0.2 1.45 1.500 1.460 NO.5-44(3.175) 2.70 2.740 2.551M1.8×0.2 1.60 1.621 1.583 NO.6-40(3.505) 2.90 3.022 2.820 M2.0×0.25 1.75 1.785 1.729 NO.8-36(4.166) 3.50 3.606 3.404 M2.2×0.25 1.95 1.985 1.929 NO.10-32(4.826) 4.10 4.165 3.963 M2.3×0.25 2.05 2.061 2.001 NO.12-28(5.846) 4.60 4.724 4.496 M2.5×0.35 2.20 2.221 2.121 1/4-28 5.50 5.588 5.360M2.6×0.35 2.20 2.246 2.186 5/16-24 6.90 7.035 6.782M3.0×0.35 2.70 2.721 2.621 3/8-24 8.50 8.636 8.382M3.5×0.35 3.20 3.221 3.121 7/16-20 9.90 10.033 9.729M4.0×0.5 3.50 3.599 3.459 1/2-20 11.50 11.607 11.329M4.5×0.5 4.00 4.099 3.959 9/16-18 12.90 13.081 12.751M5.0×0.5 4.50 4.599 4.459 5/8-18 14.50 14.681 14.351M5.5×0.5 5.00 5.099 4.959 3/4-16 17.50 17.678 17.323M6.0×0.75 5.30 5.378 5.188 7/8-14 20.50 20.675 20.270M6.0×0.5 5.50 5.550 5.400 1-12 23.20 23.571 23.114M7.0×0.75 6.30 6.378 6.188 1-1/8-12 26.50 26.746 26.289M7.0×0.5 6.50 6.550 6.400 1-1/4-12 29.50 29.921 29.464M8.0×1.0 7.00 7.153 6.917 1-3/8-12 32.80 33.096 32.639M8.0×0.75 7.30 7.378 7.188 1-1/2-12 36.00 36.271 35.814M8.0×0.5 7.50 7.520 7.400M9.0×1.0 8.00 8.153 7.917M9.0×0.75 8.30 8.378 8.188M10×1.25 8.80 8.912 8.647M10×1.0 9.00 9.153 8.917M10×0.75 9.30 9.378 9.188M10×0.5 9.50 9.520 9.400M11×1.0 10.00 10.153 9.917M11×0.75 10.30 10.378 10.188. .M12×1.5 10.50 10.676 10.376M12×1.25 10.80 10.912 10.647M12×1.0 11.00 11.153 10.917M12×0.5 11.50 11.520 11.400M14×1.5 12.50 12.676 12.376M14×1.0 13.00 13.153 12.917M15×1.5 13.50 13.676 13.376M15×1.0 14.00 14.153 13.917M16×1.5 14.50 14.676 14.376M16×1.0 15.00 15.153 14.917M17×1.5 15.50 15.676 15.376M17×1.0 16.00 16.153 15.917M18×2.0 16.00 16.210 15.835M18×1.5 16.50 16.676 16.376M18×1.0 17.00 17.153 16.917M20×2.0 18.00 18.210 17.835M20×1.5 18.50 18.676 18.376M20×1.0 19.00 19.153 18.917M22×2.0 20.00 20.210 19.835M22×1.5 20.50 20.676 20.376M22×1.0 21.00 21.153 20.917M24×2.0 22.00 22.210 21.835M24×1.5 22.50 22.676 22.376M24×1.0 23.00 23.153 22.917M25×2.0 23.00 23.210 22.835M25×1.5 23.50 23.676 23.376M25×1.0 24.00 24.153 23.917M26×1.5 24.50 24.676 24.376M27×2.0 25.00 25.210 24.835M27×1.5 25.50 25.676 25.376M27×1.0 26.00 26.153 25.917M28×2.0 26.00 26.210 25.835M28×1.5 26.50 26.676 26.376M28×1.0 27.00 27.153 26.917M30×3.0 27.00 27.252 26.752M30×2.0 28.00 28.210 27.835M30×1.5 28.50 28.676 28.376M30×1.0 29.00 29.153 28.917. v .M32×2.0 30.00 30.210 29.835M32×1.5 30.50 30.676 30.376M33×3.0 30.00 30.252 29.752M33×2.0 31.00 31.210 30.835M33×1.5 31.50 31.676 31.376M35×1.5 33.50 33.676 33.376M36×3.0 33.00 33.252 32.752M36×2.0 34.00 34.210 33.835M36×1.5 34.50 34.676 34.376螺丝攻牙钻孔径和滚丝径对照表公制挤压丝攻钻孔径美制挤压丝攻钻孔径规格精度等级规格〔UNC〕精度等级G4-G6 G7-G8 G9 G4-G6 G7-G8 G9M1.0×0.25 0.86 0.88 － NO.2-56UNC 1.94 －－M1.1×0.25 0.96 0.98 － NO.3-48 2.23 －－M1.2×0.25 1.06 1.08 － NO.4-40 2.50 －－M1.4×0.3 1.24 1.25 － NO.5-40 2.83 －－M1.6×0.35 1.41 1.43 － NO.6-32 3.07 －－M1.7×0.35 1.51 1.53 － NO.8-32 3.73 3.77 －M1.8×0.35 1.61 1.63 － NO.10-24 4.24 4.3 －M2.0×0.4 1.78 1.80 － NO.12-24 4.90 4.96 －M2.2×0.45 1.95 1.98 － 1/4-20 － 5.72 －M2.3×0.4 2.08 2.10 － 5/16-18 － 7.24 －M2.5×0.45 2.25 2.28 － 3/8-16 － 8.74 8.81M2.6×0.45 2.35 2.38 － 7/16-14 － 10.20 10.30 M3.0×0.5 2.73 2.75 － 1/2-13 － 11.27 11.82M3.5×0.6 3.17 3.20 － NO.2-64UNF 1.97 －－M4.0×0.7 3.62 3.65 3.69 NO.3-56 2.27 －－M5.0×0.8 4.56 4.60 4.64 NO.4-48 2.56 －－M6.0×1.0 5.45 5.50 5.55 NO.5-44 2.86 －－M7.0×1.0 6.45 6.50 6.55 NO.6-40 3.16 －－M8.0×1.25 7.31 7.38 7.44 NO.8-36 3.78 －－M10×1.5 9.18 9.25 9.32 NO.10-32 4.39 4.43 －M10×1.25 9.31 9.38 9.44 NO.12-28 4.99 5.04 －M12×1.75 11.04 11.12 11.21 1/4-28 5.85 5.90 －M12×1.25 11.31 11.38 11.44 5/16-24 7.36 7.41 － 3/8-24 － 9.00 －. .7/16-20 － 10.48 10.541/2-20 － 12.07 12.13美制特细螺纹英制电器螺纹规格标准径 2级牙钻孔径规格钻孔径最大最小NO.12-32 4.70 4.826 4.623 2BA 4.0-4.21/4 -32 5.60 5.690 5.486 3BA5/16 -32 7.10 7.264 7.087 4BA 3.0-3.23/8 -32 8.70 8.865 8.661 5BA 2.7-2.87/16 -28 10.20 10.338 10.135 6BA 2.4-2.51/2 -28 11.80 11.938 11.7099/16 -24 13.20 13.386 13.1325/8 -24 14.80 14.986 14.7323/4 -20 17.80 17.958 17.6787/8 -20 21.00 21.133 20.8531 -20 24.00 24.308 24.028螺丝攻牙钻孔径和滚丝径对照表英制螺纹公制螺纹针车用螺纹规格(UNEF) 钻孔径规格滚丝径规格滚丝径硬材软材W 1/8 - 40 2.65 2.60 M3×0.5 2.63-2.60 SM1/8-40 2.735-2.688W 5/32 - 32 3.25 3.20 M3.0×0.6 2.56-2.53 SM1/8-44 2.769-2.722W 3/16 - 24 3.75 3.70 M3.5×0.6 3.06-3.03 SM9/64-40 3.128-3.083 W 1/4 - 20 5.10 5.00 M4.0×0.7 3.49-3.45 SM11/64-40 3.855-3.805 W 5/16 - 18 6.60 6.50 M4.0×0.75 3.45-3.41 SM3/16-32 4.205-4.155 W 3/8 - 16 8.00 7.90 M4.5×0.75 3.96-3.92 SM3/16-28 4.143-4.093 W 7/16 - 14 9.40 9.30 M5.0×0.8 4.43-4.38 SM7/32-32 5.003-4.955 W 1/2 - 12 10.70 10.50 M5.0×0.9 4.36-4.31 SM15/64-28 5.325-5.570 W 9/16 - 12 12.30 12.00 M6.0×1.0 5.30-5.25 SM1/4-40 5.890-5.735 W 5/8 - 11 13.70 13.50 M7.0×1.0 6.30-6.25 SM1/4-28 5.721-5.366 W 3/4 - 10 16.70 16.50 M8.0×1.0 7.28-7.23 SM9/32-28 6.508-6.648 W 7/8 - 9 19.50 19.30 M8.0×1.25 7.12-7.07 SM11/32-28 8.092-8.432 W1 - 8 22.40 22.00 SM3/8-28 8.880-8.015W 1-1/8 - 7 25.00 24.80 SM7/16-28 10.466-10.401W 1 - 1/4 - 7 28.30 28.00 SM7/16-16 10.037-9.967SM1/2-20 11.819-11.749. v .SM9/26-20 13.400-13.425英制管螺纹英制管螺纹美制管螺纹规格标准径钻孔径规格标准径有交牙部之长度〔最小〕中之毋螺牙内径标准长度〔最小〕中之毋螺牙内径规格钻孔径最大最小使用绞刀时不用绞刀时 NPT NPS使用绞刀时不用绞刀时PS 1/16 - 28 6.50 6.632 6.490 PT 1/16 - 28 6.10 6.20 6.244 6.384 1/16 - 27 6.10 6.25 6.35PS 1/8 - 28 8.50 8.637 8.495 PT 1/8 - 28 8.10 8.20 8.249 8.388 1/8 - 278.33 8.43 8.74PS 1/4 - 19 11.40 11.549 11.341 PT 1/4 - 19 10.70 11.00 10.962 11.174 1/4 - 18 10.72 11.13 11.13PS 3/8 - 19 15.00 15.054 14.846 PT 3/8 - 19 14.20 14.50 14.448 14.658 3/8 - 18 14.27 14.27 14.68PS 1/2 - 14 18.50 18.773 18.489 PT 1/2 - 14 17.60 18.00 17.979 18.263 1/2 - 14 17.48 17.86 18.26PS 3/4 -14 24.00 24.259 23.975 PT 3/4 - 14 23.00 23.50 23.378 23.663 3/4 - 14 22.63 23.01 23.42PS 1 - 11 30.20 30.471 30.111 PT 1- 11 29.00 29.50 29.459 29.822 1 - 11-1/2 28.58 28.98 29.36PS 1-1/4 - 11 38.80 39.132 38.772 PT 1-1/4 - 11 37.50 38.00 37.976 38.339 1-1/4-11-1/2 37.31 37.69 38.10PS 1-1/2 - 11 44.80 45.025 44.665 PT 1-1/2 - 11 43.40 44.00 43.869 44.232 1-1/2-11-1/2 43.66 44.04 44.45PS 2 - 11 56.50 56.836 56.476 PT 2 - 11 54.90 55.50 55.412 55.844 2 - 11 - 1/2 55.58 55.96 56.36。

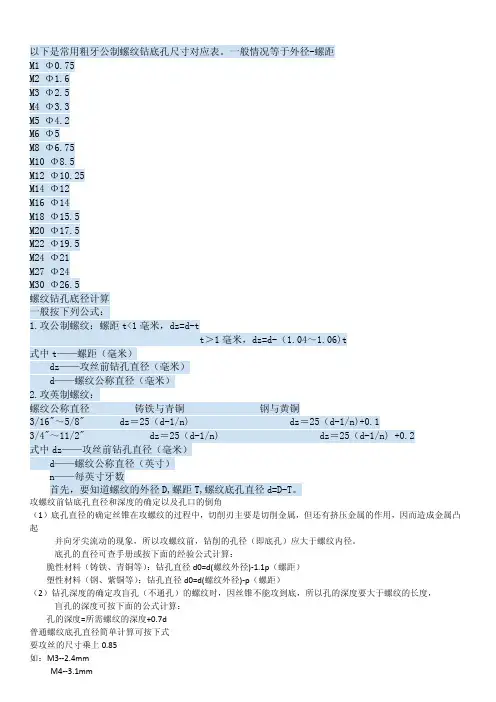

以下是常用粗牙公制螺纹钻底孔尺寸对应表。

一般情况等于外径-螺距M1 ① 0.75M2 ① 1.6M3 ① 2.5M4 ① 3.3M5 ① 4.2M6①5M8 ① 6.75M10 ① 8.5M12 ① 10.25M14 ① 12M16 ① 14M18 ① 15.5M20 ① 17.5M22 ① 19.5M24 ① 21M27 ① 24M30 ① 26.5螺纹钻孔底径计算一般按下列公式：1.攻公制螺纹：螺距t<1毫米，dz=d-tt> 1 毫米，dz=d- (1.04 〜* 1.06)t式中t——螺距（毫米）dz ――攻丝前钻孔直径（毫米）d——螺纹公称直径（毫米）2.攻英制螺纹：螺纹公称直径铸铁与青铜钢与黄铜3/16"〜5/8" dz = 25 （d-1/n）dz = 25 （d-1/n）+0.13/4"〜11/2" dz = 25 （d-1/n）dz = 25 （d-1/n） +0.2式中dz——攻丝前钻孔直径（毫米）d——螺纹公称直径（英寸）n -----每英寸牙数首先，要知道螺纹的外径D,螺距T,螺纹底孔直径d=D-T。

攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d（螺纹外径）-1.1p （螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d（螺纹外径）-p （螺距）（2 ）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d普通螺纹底孔直径简单计算可按下式要攻丝的尺寸乘上0.85如：M3--2.4mmM4--3.1mmM5--4.2mM6--5.1mmM8--6.8mm公制粗牙環丝Metric coarse screw thread绵畦尺h Nominal 恬直悴Dr illldiameter呼世尺寸Nomirul站直帶DfilldiametAfJI惟尺廿Ncmiriail帖直汙Dnlldiame-lef n建尺寸Nomiinal粘直猗Drill diameterMl X{J,25 0 7& M?t&x045 2.10 M9 7 00 M27X3 "(J M' .l xO.250 86M2 6x0 4b 2.20MWX1.5 6 5C M3DK^26 5 M-.2x0.25 0.96M2 2.S0MUX 15 .)h(：29.5 M- .4x0.3 1.10M3.5x0.5 2.90M^x17510.3M36X432.0 Mk6x0.36 1.2S M4 x0 7 3.30 MUx2 12.0 35 0 M*.7x0.35 1.35W4,5J<D 75 3.80 MlGx2 14.0M42X4.537.5 M J .8x0.35 V4S MS xD.S 4.20 M16xZ，515.6M45X4.5 40.5 M2 X0.41,60M6 x 1.95,00M 20x2,517,5LU护543.0 M2.£XO.45 \75 M7 xl.O 6.00 M22M2.5 15.5M2.3XQ.4 1 90MB xi 25 6.80 ?1 Q聲雀尺寸NomimaJ 钛直径Drilldiameteru毎尺寸Ncmirtal钻直径Drilldiameter煤蛙尺寸Nominal鮎直径DNIIdiame-:ef每蛙尺寸Nominal站直径OriUdiamettrMH XO.Z oao Ml 1x0.75 10 3M25X1 5?3 5 M39X1.5 37.5 Ml .1X0,20.30Mljx I $10.5M 鬲、1.3M4QX3.037.D M\2XO.? ).00 1W1 t L2510.H Kin 1.5M40X2.O 38.0 Mil.4X0.2 1.2G M12M 1.0 1.0M27x? 0M4QX1M- .GxO.2 .40Lil < 1.!12.6 M27K1.J 25.S M42X4.0 33.D M\0XO.2 1.60M14X Lt 3.0M27x1 : 2B.C M42K J39.D M2 X0.25 V7S M15X1.5 13,5 >J28x2,0 26.0 M42X2.0 40.0 M2.2x0,2b 1.95M1&XL0■::I M28x1.& 263M42X1&•— !；Ml2.5x0.35 2.20 M16K 1.514.5 M28X1.0 i?.o MME kg 410M3 XO35 2.70M16X1.0 15-0M3OX3.D27.0M45X3.042 0 M3…5X0.35 3 20 M17XK515.5M3Ox2s0 23.0M45^2.0 43.0 M4 XCJ.& 3 50Ml Tx | L Q 5.Q M3OX1 .h XP. t M4&X 1.543.5M4.5x0.^ d 00 MlBx?Q 16-0 M3QX1 0?9 0 M4^X4.Q 44.0 MS >0.5.50MlRx I/ 5.5U32x2.0 30.C M佃2045.0 M 5.5X0.5 5.00 Miaxi.i 7.0 ■ ■30.5 M4ax2.0 46.0 M6 X0.7S 5.30M20X2.018.0M33x3.030.0M+8X 1.546.5 M? X0J5 6.30 M?DX15 13.5 ^33x2,0 31.0 M50X3 0 47.0 x LO7.00M20x 1.019.0M33x1.b 31.5MbOxS.O4B0 MH XO 75 7.30 M22x2.U 200 M 25x1.5 i3.5M50 x 1.5 5M9 X1.0 8.00M22X1.S 20.5M36X3.D33.0M9 XO75 8.30 L1?£xl .021.Q M36X.2.0 340MIO Ki.25 8 00 M?4x2.Q 22.0 M36xl 5 345M'O X1.0 9 00 M24X1 322.5 MHflxl .5斑藪同中」町刚人」M O >0.759 30MZ4x 1.23.0M39X3.0 woMl 1 Xl.D )0.Q M25>c2.O 23.0 M39x2 Q 37.0公制细牙饋銓Metric fine screw thread对六角孔總孔•螺栓孔的尺寸表,D,MEN5,0NS 0FC0UNTERB0R,NG叩HEXAG0N SOCKET HEAD CAP SCREW AND B0LT H0L£SHCWA TOOL CO Bi LTD.ts世尺寸fd)ds dr L>.k H p Hr dzMonwui dmnaBcflnadh/3 34 5.5 氐 2.7 3.3 2.6臥丄 4 4.57e426 4.J 3.45 5.5 05 9.5 5 46 5.4 4 3W6 6.^ 1011&汕MB8 9 1314B7.4 H.e 65M10 111617.5109.210.B a.eM12 12 li IB 20 12 11 1310.4M U 1416212314 12.fi IS 21?.2MIS16 18 24?6 16 U.S17 5 14-2M13 ie2C2?2<51816-5 19 515 JM L2O2Q 22 30 32 20 16 521 5 17.7M>22 223433 35 £220.5 23.519 7M2424 ?G 36 392422.5 25 5 2L2273040 4327ZS2924. ZM30 503345 4830茁32 26.7。

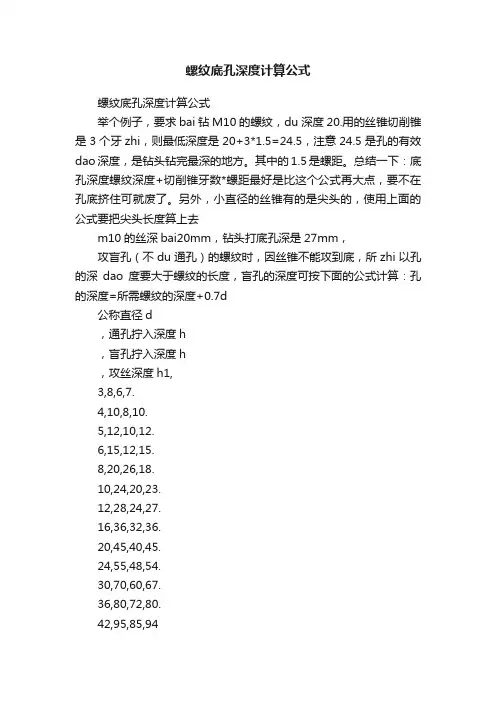

螺纹底孔深度计算公式螺纹底孔深度计算公式举个例子，要求bai钻M10的螺纹，du深度20.用的丝锥切削锥是3个牙zhi，则最低深度是20+3*1.5=24.5，注意24.5是孔的有效dao深度，是钻头钻完最深的地方。

其中的1.5是螺距。

总结一下：底孔深度螺纹深度+切削锥牙数*螺距最好是比这个公式再大点，要不在孔底挤住可就废了。

另外，小直径的丝锥有的是尖头的，使用上面的公式要把尖头长度算上去m10的丝深bai20mm，钻头打底孔深是27mm，攻盲孔（不du通孔）的螺纹时，因丝锥不能攻到底，所zhi以孔的深dao度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d公称直径d，通孔拧入深度h，盲孔拧入深度h，攻丝深度h1,3,8,6,7.4,10,8,10.5,12,10,12.6,15,12,15.8,20,26,18.10,24,20,23.12,28,24,27.16,36,32,36.20,45,40,45.24,55,48,54.30,70,60,67.36,80,72,80.42,95,85,94NPT螺纹底孔的深度的计算公式如下：底孔深度=螺纹深度+切削锥牙数*螺距NPT 螺纹，属于美国标准的60 度锥管螺纹。

NPT螺纹分一般密封圆柱管螺纹和一般密封圆锥管螺纹。

美制一般密封螺纹圆锥外螺纹的基准平面的理论位置位于垂直于螺纹轴线，与小端(参考平面)相距一个基准距离(L1)的平面内圆柱内螺纹与圆锥外螺纹组成“柱/锥”配合；圆锥内螺纹与圆锥外螺纹组成“锥/锥”配合。

举个例子，要求钻M10的螺纹，深度20.用的丝锥切削锥是3个牙，则最低深度是20+3*1.5=24.5，注意24.5是孔的有效深度，是钻头钻完最深的地方。

其中的1.5是螺距。

总结一下：底孔深度>螺纹深度+切削锥牙数*螺距最好是比这个公式再大点，要不在孔底挤住可就废了。

另外，小直径的丝锥有的是尖头的，使用上面的公式要把尖头长度算上去。

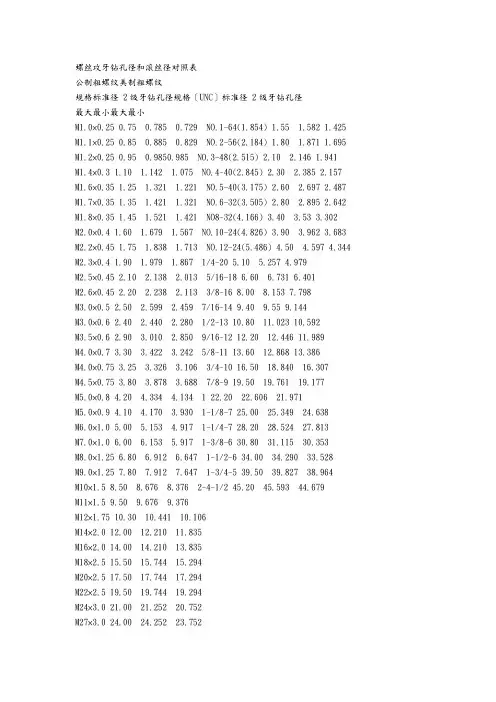

螺丝攻牙钻孔径和滚丝径对照表螺丝攻牙钻孔径和滚丝径对照表公制粗螺纹美制粗螺纹规格标准径2级牙钻孔径规格（UNC）标准径2级牙钻孔径最大最小最大最小M1.0×0.25 0.75 0.785 0.729NO.1-64(1.854) 1.55 1.582 1.425M1.1×0.25 0.85 0.885 0.829NO.2-56(2.184) 1.80 1.871 1.695M1.2×0.25 0.95 0.985 0.985NO.3-48(2.515) 2.10 2.146 1.941M1.4×0.3 1.10 1.142 1.075NO.4-40(2.845) 2.30 2.385 2.157M1.6×0.35 1.25 1.321 1.221NO.5-40(3.175) 2.60 2.697 2.487M1.7×0.35 1.35 1.421 1.321NO.6-32(3.505) 2.80 2.895 2.642M1.8×0.35 1.45 1.521 1.421NO8-32(4.166) 3.40 3.53 3.302M2.0×0.4 1.60 1.679 1.567NO.10-24(4.826) 3.90 3.962 3.683M2.2×0.45 1.75 1.838 1.713NO.12-24(5.486) 4.50 4.597 4.344M2.3×0.4 1.90 1.979 1.867 1/4-20 5.10 5.257 4.979M2.5×0.45 2.10 2.138 2.013 5/16-18 6.60 6.731 6.401M2.6×0.45 2.20 2.238 2.113 3/8-16 8.00 8.153 7.798M3.0×0.5 2.50 2.599 2.459 7/16-14 9.40 9.55 9.144M3.0×0.6 2.40 2.440 2.280 1/2-13 10.80 11.023 10.592M3.5×0.6 2.90 3.010 2.850 9/16-12 12.20 12.446 11.989M4.0×0.7 3.30 3.422 3.242 5/8-11 13.60 12.868 13.386M4.0×0.75 3.25 3.326 3.106 3/4-10 16.50 18.840 16.307M4.5×0.75 3.80 3.878 3.688 7/8-9 19.50 19.761 19.177M5.0×0.8 4.20 4.334 4.134 1 22.2022.606 21.971M5.0×0.9 4.10 4.170 3.930 1-1/8-7 25.00 25.349 24.638M6.0×1.0 5.00 5.153 4.917 1-1/4-7 28.20 28.524 27.813M7.0×1.0 6.00 6.153 5.917 1-3/8-6 30.80 31.115 30.353M8.0×1.25 6.80 6.912 6.647 1-1/2-6 34.00 34.290 33.528M9.0×1.25 7.80 7.912 7.647 1-3/4-5 39.50 39.827 38.964M10×1.5 8.50 8.676 8.376 2-4-1/2 45.20 45.593 44.679M11×1.5 9.50 9.676 9.376M12×1.75 10.30 10.441 10.106M14×2.0 12.00 12.210 11.835M16×2.0 14.00 14.210 13.835M18×2.5 15.50 15.744 15.294M20×2.5 17.50 17.744 17.294M22×2.5 19.50 19.744 19.294M24×3.0 21.00 21.252 20.752M27×3.0 24.00 24.252 23.752M30×3.5 26.50 26.771 26.211螺丝攻牙钻孔径和滚丝径对照表公制细螺纹美制细螺纹规格标准径2级牙钻孔径规格（UNC）标准径2级牙钻孔径最大最小最大最小M1.0×0.2 0.80 0.821 0.783 NO.0-80(1.524) 1.25 1.305 1.182M1.1×0.2 0.90 0.921 0.883 NO.1-72(1.854) 1.55 1.612 1.474M1.2×0.2 1.00 1.021 0.983 NO.2-64(2.184) 1.85 1.912 1.756M1.4×0.2 1.20 1.221 1.183 NO.3-56(2.515) 2.10 2.197 2.025M1.6×0.2 1.40 1.421 1.383 NO.4-48(2.845) 2.40 2.458 2.271M1.7×0.2 1.45 1.500 1.460NO.5-44(3.175) 2.70 2.740 2.551M1.8×0.2 1.60 1.621 1.583NO.6-40(3.505) 2.90 3.022 2.820M2.0×0.25 1.75 1.785 1.729NO.8-36(4.166) 3.50 3.606 3.404M2.2×0.25 1.95 1.985 1.929NO.10-32(4.826) 4.10 4.165 3.963M2.3×0.25 2.05 2.061 2.001NO.12-28(5.846) 4.60 4.724 4.496M2.5×0.35 2.20 2.221 2.121 1/4-28 5.50 5.588 5.360M2.6×0.35 2.20 2.246 2.186 5/16-24 6.90 7.035 6.782M3.0×0.35 2.70 2.721 2.621 3/8-24 8.50 8.636 8.382M3.5×0.35 3.20 3.221 3.121 7/16-20 9.90 10.033 9.729M4.0×0.5 3.50 3.599 3.459 1/2-20 11.50 11.607 11.329M4.5×0.5 4.00 4.099 3.959 9/16-18 12.90 13.081 12.751M5.0×0.5 4.50 4.599 4.459 5/8-18 14.50 14.681 14.351M5.5×0.5 5.00 5.099 4.959 3/4-16 17.50 17.678 17.323M6.0×0.75 5.30 5.378 5.188 7/8-14 20.50 20.675 20.270M6.0×0.5 5.50 5.550 5.400 1-12 23.20 23.571 23.114M7.0×0.75 6.30 6.378 6.188 1-1/8-12 26.50 26.746 26.289M7.0×0.5 6.50 6.550 6.400 1-1/4-1229.50 29.921 29.464M8.0×1.0 7.00 7.153 6.917 1-3/8-12 32.80 33.096 32.639M8.0×0.75 7.30 7.378 7.188 1-1/2-12 36.00 36.271 35.814M8.0×0.5 7.50 7.520 7.400M9.0×1.0 8.00 8.153 7.917M9.0×0.75 8.30 8.378 8.188M10×1.25 8.80 8.912 8.647M10×1.0 9.00 9.153 8.917M10×0.75 9.30 9.378 9.188M10×0.5 9.50 9.520 9.400M11×1.0 10.00 10.153 9.917M11×0.75 10.30 10.378 10.188M12×1.5 10.50 10.676 10.376M12×1.25 10.80 10.912 10.647M12×0.5 11.50 11.520 11.400 M14×1.5 12.50 12.676 12.376 M14×1.0 13.00 13.153 12.917 M15×1.5 13.50 13.676 13.376 M15×1.0 14.00 14.153 13.917 M16×1.5 14.50 14.676 14.376 M16×1.0 15.00 15.153 14.917 M17×1.5 15.50 15.676 15.376 M17×1.0 16.00 16.153 15.917 M18×2.0 16.00 16.210 15.835 M18×1.5 16.50 16.676 16.376 M18×1.0 17.00 17.153 16.917 M20×2.0 18.00 18.210 17.835 M20×1.5 18.50 18.676 18.376 M20×1.0 19.00 19.153 18.917 M22×2.0 20.00 20.210 19.835 M22×1.5 20.50 20.676 20.376 M22×1.0 21.00 21.153 20.917M24×1.5 22.50 22.676 22.376 M24×1.0 23.00 23.153 22.917 M25×2.0 23.00 23.210 22.835 M25×1.5 23.50 23.676 23.376 M25×1.0 24.00 24.153 23.917 M26×1.5 24.50 24.676 24.376 M27×2.0 25.00 25.210 24.835 M27×1.5 25.50 25.676 25.376 M27×1.0 26.00 26.153 25.917 M28×2.0 26.00 26.210 25.835 M28×1.5 26.50 26.676 26.376 M28×1.0 27.00 27.153 26.917 M30×3.0 27.00 27.252 26.752 M30×2.0 28.00 28.210 27.835 M30×1.5 28.50 28.676 28.376 M30×1.0 29.00 29.153 28.917 M32×2.0 30.00 30.210 29.835 M32×1.5 30.50 30.676 30.376M33×3.0 30.00 30.252 29.752M33×2.0 31.00 31.210 30.835M33×1.5 31.50 31.676 31.376M35×1.5 33.50 33.676 33.376M36×3.0 33.00 33.252 32.752M36×2.0 34.00 34.210 33.835M36×1.5 34.50 34.676 34.376螺丝攻牙钻孔径和滚丝径对照表公制挤压丝攻钻孔径美制挤压丝攻钻孔径规格精度等级规格（UNC）精度等级G4-G6 G7-G8 G9 G4-G6 G7-G8 G9M1.0×0.25 0.86 0.88 －NO.2-56UNC 1.94 －－M1.1×0.25 0.96 0.98 －NO.3-48 2.23 －－M1.2×0.25 1.06 1.08 －NO.4-40 2.50 －－M1.4×0.3 1.24 1.25 －NO.5-40 2.83 －－M1.6×0.35 1.41 1.43 －NO.6-32 3.07 －－－M1.8×0.35 1.61 1.63 －NO.10-24 4.24 4.3 －M2.0×0.4 1.78 1.80 －NO.12-24 4.90 4.96 －M2.2×0.45 1.95 1.98 －1/4-20 －5.72 －M2.3×0.4 2.08 2.10 －5/16-18 －7.24 －M2.5×0.45 2.25 2.28 －3/8-16 －8.74 8.81 M2.6×0.45 2.35 2.38 －7/16-14 －10.20 10.30M3.0×0.5 2.73 2.75 －1/2-13 －11.27 11.82M3.5×0.6 3.17 3.20 －NO.2-64UNF 1.97－－M4.0×0.7 3.62 3.65 3.69 NO.3-56 2.27 －－M5.0×0.8 4.56 4.60 4.64 NO.4-48 2.56 －－－M7.0×1.0 6.45 6.50 6.55 NO.6-40 3.16 －－M8.0×1.25 7.31 7.38 7.44 NO.8-36 3.78 －－M10×1.5 9.18 9.25 9.32 NO.10-32 4.394.43 －M10×1.25 9.31 9.38 9.44 NO.12-28 4.99 5.04 －M12×1.75 11.04 11.12 11.21 1/4-28 5.85 5.90 －M12×1.25 11.31 11.38 11.44 5/16-24 7.36 7.41 －3/8-24 －9.00 －7/16-20 －10.48 10.541/2-20 －12.07 12.13美制特细螺纹英制电器螺纹规格标准径2级牙钻孔径规格钻孔径最大最小NO.12-32 4.70 4.826 4.623 2BA 4.0-4.2 1/4 -32 5.60 5.690 5.486 3BA5/16 -32 7.10 7.264 7.087 4BA 3.0-3.2 3/8 -32 8.70 8.865 8.661 5BA 2.7-2.8 7/16 -28 10.20 10.338 10.135 6BA 2.4-2.51/2 -28 11.80 11.938 11.7099/16 -24 13.20 13.386 13.1325/8 -24 14.80 14.986 14.7323/4 -20 17.80 17.958 17.6787/8 -20 21.00 21.133 20.8531 -20 24.00 24.308 24.028螺丝攻牙钻孔径和滚丝径对照表英制螺纹公制螺纹针车用螺纹规格(UNEF) 钻孔径规格滚丝径规格滚丝径硬材软材W 1/8 - 40 2.65 2.60 M3×0.5 2.63-2.60SM1/8-40 2.735-2.688W 5/32 - 32 3.25 3.20 M3.0×0.6 2.56-2.53 SM1/8-44 2.769-2.722W 3/16 - 24 3.75 3.70 M3.5×0.6 3.06-3.03 SM9/64-40 3.128-3.083W 1/4 - 20 5.10 5.00 M4.0×0.7 3.49-3.45 SM11/64-40 3.855-3.805W 5/16 - 18 6.60 6.50 M4.0×0.75 3.45-3.41 SM3/16-32 4.205-4.155W 3/8 - 16 8.00 7.90 M4.5×0.75 3.96-3.92 SM3/16-28 4.143-4.093W 7/16 - 14 9.40 9.30 M5.0×0.8 4.43-4.38 SM7/32-32 5.003-4.955W 1/2 - 12 10.70 10.50 M5.0×0.9 4.36-4.31 SM15/64-28 5.325-5.570W 9/16 - 12 12.30 12.00 M6.0×1.05.30-5.25 SM1/4-40 5.890-5.735W 5/8 - 11 13.70 13.50 M7.0×1.0 6.30-6.25 SM1/4-28 5.721-5.366W 3/4 - 10 16.70 16.50 M8.0×1.0 7.28-7.23 SM9/32-28 6.508-6.648W 7/8 - 9 19.50 19.30 M8.0×1.25 7.12-7.07 SM11/32-28 8.092-8.432W1 - 8 22.40 22.00 SM3/8-288.880-8.015W 1-1/8 - 7 25.00 24.80 SM7/16-28 10.466-10.401W 1 - 1/4 - 7 28.30 28.00 SM7/16-16 10.037-9.967SM1/2-20 11.819-11.749SM9/26-20 13.400-13.425英制管螺纹英制管螺纹美制管螺纹规格标准径钻孔径规格标准径有交牙部之长度（最小）中之毋螺牙内径标准长度（最小）中之毋螺牙内径规格钻孔径最大最小使用绞刀时不用绞刀时NPT NPS 使用绞刀时不用绞刀时PS 1/16 - 28 6.50 6.632 6.490 PT 1/16 - 28 6.10 6.20 6.244 6.384 1/16 - 27 6.10 6.25 6.35PS 1/8 - 28 8.50 8.637 8.495 PT 1/8 - 28 8.10 8.20 8.249 8.388 1/8 - 27 8.33 8.43 8.74PS 1/4 - 19 11.40 11.549 11.341 PT 1/4 - 19 10.70 11.00 10.962 11.174 1/4 - 18 10.72 11.13 11.13PS 3/8 - 19 15.00 15.054 14.846 PT 3/8 - 19 14.20 14.50 14.448 14.658 3/8 - 18 14.27 14.27 14.68PS 1/2 - 14 18.50 18.773 18.489 PT 1/2 - 14 17.60 18.00 17.979 18.263 1/2 - 14 17.48 17.86 18.26PS 3/4 -14 24.00 24.259 23.975 PT 3/4 - 14 23.00 23.50 23.378 23.663 3/4 - 14 22.63 23.01 23.42PS 1 - 11 30.20 30.471 30.111 PT 1- 11 29.00 29.50 29.459 29.822 1 - 11-1/2 28.58 28.98 29.36PS 1-1/4 - 11 38.80 39.132 38.772 PT 1-1/4 - 11 37.50 38.00 37.976 38.3391-1/4-11-1/2 37.31 37.69 38.10PS 1-1/2 - 11 44.80 45.025 44.665 PT 1-1/2 - 11 43.40 44.00 43.869 44.2321-1/2-11-1/2 43.66 44.04 44.45PS 2 - 11 56.50 56.836 56.476 PT 2 - 11 54.90 55.50 55.412 55.844 2 - 11 - 1/2 55.58 55.96 56.36。

最全丝锥和钻头的参数对照表，终于知道多大孔用多大丝锥和
钻头了，
下面是头条网友青岛来一箱分享的一点经验：
还是记住公式吧！外螺纹比如M20的，用板牙攻丝最好把外圆加工小于20，要不太费劲，要用车床挑螺纹，那就必须小啦！比如加工到19.5左右，因为车床挑螺纹就是挤压的过程，如果你用直径20的外径挑M20的螺纹，挑完后肯定螺纹大径大于20，根本拧不进去，至于内螺纹，孔的直径尺寸（也就是钻头选用的尺寸），就是螺纹大径减螺距，普通粗细牙螺纹测大径靠标准，螺距用卡尺直接测，很容易呦！非密封的管螺纹螺距多大直接在机械设计手册就能查到，比如1.4几，1.8几啥的，还能查到他的大径，中径，小径。

密封管螺纹跟非密封管螺纹螺距一样，但他的外面螺纹是带锥度的，1：16的锥度。

标准件速查手册 （第一版）紧固件的常用规格目录一 螺纹紧固件综合1.GB/T2-2001 紧固件 外螺纹零件未端------------------------------------12.GB/T152．2-1988 紧固件 沉头用沉孔----------------------------------------23.GB/T152．3-1988 紧固件 圆柱头用沉孔--------------------------------------4.GB/T152．4-1988 紧固件 六角头螺栓和六角螺母用沉孔------------------------5.GB/T5277-1985 紧固件 螺栓和螺钉通孔------------------------------------二 螺栓6.GB/T8-1988 方头螺栓C级---------------------------------------------7.GB/T37-1988 T形槽用螺栓----------------------------------------------8.GB/T799-1988 地脚螺栓--------------------------------------------------9.GB/T5780-2000 六角头螺栓 C级-------------------------------------------10.GB/T5781-2000 六角头螺栓 全螺纹 C级-----------------------------------11.GB/T5782-2000 六角头螺栓-----------------------------------------------12.GB/T5783-2000 六角头螺栓 全螺纹----------------------------------------三 螺柱13.GB/T897-1988 双头螺柱 bm=1d------------------------------------------14.GB/T898-1988 双头螺柱 bm=1.25d----------------------------------------15.GB/T899-1988 双头螺柱 bm=15d------------------------------------------16.GB/T900-1988 双头螺柱 bm=2d-------------------------------------------17.GB/T901-1988 等长双头螺柱正B级---------------------------------------18.GB/T9953-1988 等长双头螺柱C级-----------------------------------------四 螺母19.GB/T41-2000 六角螺母C级---------------------------------------------20.GB/T56-1988 六角厚螺母-----------------------------------------------21.GB/T810-1988 小圆螺母-------------------------------------------------22.GB/T812-1988 圆螺母---------------------------------------------------23.GB/T6170-2000 Ⅰ型六角螺母---------------------------------------------24.GB/T6172．1-2000 六角薄螺母-----------------------------------------------25.JB/T7382-1994 吊环螺母-------------------------------------------------五 螺钉26.GB/T70．1-2000 内六角圆柱头螺钉-----------------------------------------27.GB/T71-1985 开槽锥端紧定螺钉-----------------------------------------28.GB/T72-1985 开槽锥端定位螺钉-----------------------------------------29.GB/T73-1988 开槽平端紧定螺钉-----------------------------------------30.GB/T74-1985 开槽凹端紧定螺钉-----------------------------------------31.GB/T75-1985 开槽长圆柱端紧定螺钉-------------------------------------32.GB/T77-1985 内六角平端紧定螺钉---------------------------------------33.GB/T78-2000 内六角锥端紧定螺钉---------------------------------------34.GB/T79-2000 内六角圆柱端紧定螺钉-------------------------------------35.GB/T80-2000 内六角凹端紧定螺钉---------------------------------------36.GB/T825-1988 吊环螺钉-------------------------------------------------六 组合件连接副37.GB/T9074．1-2002 螺栓或螺钉和平垫圈组合件---------------------------------38.GB/T9074．15-1988 六角头螺栓和平垫圈组合件----------------------------------39.GB/T9074．17-1988 六角头螺栓和弹簧垫圈及平垫圈组合件------------------------40.GB/T9074．26-1988 组合件用弹簧垫圈------------------------------------------41.GB/T9074．27-1988 组合件用外锯齿锁紧垫圈------------------------------------七木螺钉及自攻螺钉（略）八 销42.GB/T91-2000 开口销-----------------------------------------------------43.GB/T117-2000 圆锥销-----------------------------------------------------44.GB/T119．1-2000 圆柱销 不淬硬钢和奥氏体不锈钢------------------------------45.GB/T119．2-2000 圆柱销 淬硬钢和马氏体不锈钢--------------------------------46.GB/T120．1-2000 内螺纹圆柱销不淬硬钢和奥氏体不锈钢-------------------------47.GB/T120．2-2000 内螺纹圆柱销淬硬钢和马氏体不锈钢---------------------------48.GB/T879．1-2000 弹性圆柱销 直槽 重型---------------------------------------49.GB/T879．2-2000 弹性圆柱销 直槽 轻型---------------------------------------50.GB/T879．3-2000 弹性圆柱销 卷制 重型---------------------------------------51.GB/T879．4-2000 弹性圆柱销 卷制 标准型-------------------------------------52.GB/T879．5-2000 弹性圆柱销 卷制 轻型---------------------------------------53.GB/T881-2000 螺尾锥销---------------------------------------------------九 铆钉54.GB/T827-1986 标牌用铆钉-------------------------------------------------十 垫圈及档圈55.GB/T93-1987 标准型弹簧垫圈---------------------------------------------56.GB/T95-2002 平垫圈C级-------------------------------------------------57.GB/T97．1-2002 平垫圈A级-------------------------------------------------58.GB/T97．4-2002 平垫圈用于螺钉和垫圈组合-----------------------------------59.GB/T848-2002 小垫圈A级-------------------------------------------------60.GB/T856-1988 外舌止动垫圈-----------------------------------------------61.GB/T857-1988 圆螺母用止动垫圈-------------------------------------------62.GB/T886-1986 轴肩挡圈---------------------------------------------------63.GB/T893．1-1986 孔用弹性挡圈A型-------------------------------------------64.GB/T893．2-1986 孔用弹性挡圈B型-------------------------------------------65.GB/T894．1-1986 轴用弹性挡圈A型-------------------------------------------66.GB/T894．2-1986 轴用弹性挡圈B型-------------------------------------------67.GB/T895．1-1986 孔用钢丝挡圈-----------------------------------------------68.GB/T895．2-1986 轴用钢丝挡圈-----------------------------------------------69.GB/T921-1986 钢丝锁圈---------------------------------------------------十一 焊钉标准件速查手册一 螺纹紧固件综合1．GB/T2-2001 紧固件 外螺纹零件未端（返回文档顶端）3．GB/T152．3-1988 紧固件 圆柱头用沉孔适用于GB/T70螺纹规格 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 d2(H13)10．0 11．0 15．018．020．026．033．040．0 48．0 57．0t(H13) 5．7 6．8 9．0 11．013．017．521．525．5 32．0 38．0d3 -- -- -- -- 16．020．024．028．0 26．0 42．0d1(H13) 5．5 6．6 9．0 11．013．517．522．026．033．0 39．0适用于GB/T65，GB/T6190，GB/T6191螺纹规格 M5 M6 M8 M10 M12 M16 M20 -- -- -- d2(H13) 10．0 11．0 15．018．020．026．033．0-- -- -- t(H13) 4．0 4．7 6．0 7．0 8．0 10．512．5-- -- -- d3 -- -- -- -- 16．018．024．0-- -- -- d1(H13)5．5 6．6 9．0 11．013．517．522．0------4．GB/T152．4-1988 紧固件 六角头螺栓和六角螺母用沉孔螺纹规格 M5 M6M8 M10 M12 M16 M20 M24 M27-- d2(H13) 11 13 18 22 26 33 40 48 53 -- d3 -- -- -- -- 16 20 24 28 33 -- d1（H13） 5．5 6．6 9 11 13．517．522 26 30 -- 螺纹规格 M30 M36 M39 M42 M45 M48 M52 M56 M60 M64 d2(H13) 61 71 76 82 89 98 107 112 118 125 d3 36 42 45 48 51 56 60 68 72 76 d1（H13） 33 39 4245 48 52 56 62 66 70（返回文档顶端）5．GB/T5277-1985 紧固件 螺栓和螺钉通孔（一般选用中等装配精度） 螺纹规格 M5 M6 M8 M10 M12 M16 M20 M24 M27M30 精装配精度 5．3 6．4 8．410．513 17 21 25 2831 中等装配精度 5．5 6．6 9 11 13．517．522 26 3033 螺孔直径 装配精度 低装配精度5．8 7 10 12 14．518．524 28 3235 螺纹规格 M36 M39 M42 M45 M48 M52 M56 M60 M64M68 精装配精度 37 40 43 46 50 54 58 62 6670 中等装配精度 39 42 45 48 52 56 62 66 7074 螺孔直径 装配精度 低装配精度42 45 4852 56 62 66 70 7478附：螺塞与接螺孔尺寸附：粗牙螺栓、螺钉的拧入深度、攻丝深度及钻孔深度（返回文档顶端）二 螺栓6．GB/T8-1988 方头螺栓C级范 围：M10-M48。

攻螺纹前钻底孔直径和深度的确定以及孔口的倒角（1）底孔直径的确定丝锥在攻螺纹的过程中，切削刃主要是切削金属，但还有挤压金属的作用，因而造成金属凸起并向牙尖流动的现象，所以攻螺纹前，钻削的孔径（即底孔）应大于螺纹内径。

底孔的直径可查手册或按下面的经验公式计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）（2）钻孔深度的确定攻盲孔（不通孔）的螺纹时，因丝锥不能攻到底，所以孔的深度要大于螺纹的长度，盲孔的深度可按下面的公式计算：孔的深度=所需螺纹的深度+0.7d普通螺纹底孔直径简单计算可按下式要攻丝的尺寸乘上0.85如：M3--2.4mmM4--3.1mmM5--4.2mM6--5.1mmM8--6.8mm公制螺纹的计算方法：底径=大径-1.0825*螺距英制螺纹的计算方法：底径=大径-1.28*螺距脆性材料钻孔直径D=d(螺纹外径)-1.1p（螺距）塑性材料钻孔直径D=d(螺纹外径)-p（螺距）除了以上的经验公式外,还要考虑螺纹的公差等级.普通公制螺纹用外径-螺距。

公制螺纹(MM牙)牙深=0.6495*牙距P(牙角60度)内牙孔径=公称直径-1.0825*PM20x2.5-6H/7g (右手)-(单头螺纹)-(公制粗牙)(公称直径20mm) (牙距2.5mm)(内螺纹配合等级6H)(外螺纹配合等级7g)左-双头-M20x1.5 (左手)-(双头螺纹)-(公制细牙)(公称直径20mm) (牙距1.5mm)美制螺纹(统一标准螺纹)牙深=0.6495*(25.4/每吋牙数)(牙角60度)3/4-10UNC-2A(UNC粗牙)(UNF细牙)(1A 2A 3A 外牙公差配合等级)(1B 2B 3B 内牙公差配合等级)UNC美制统一标准粗牙螺纹外径3/4英吋,每英吋10牙外牙 2级公差配合管螺纹(英制PT)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PT 3/4-14 (锥度管螺纹) 锥度管螺纹,锥度比1/163/4英吋管用,每英吋14牙管螺纹(PS直螺纹)(PF细牙)牙深=0.6403*(25.4/每吋牙数)(牙角55度)PS 3/4-14 (直形管螺纹)PF1 1/8-16 (直形管螺纹)(细牙)直形管螺纹3/4英吋管用,每英吋14牙1 1/8英吋管用,每英吋16牙管螺纹(美制NPT)(牙角60度)NPT 3/4-14 (锥形管螺纹) 锥形管螺纹,锥度比1/163/4英吋管用,每英吋14牙梯形螺纹(30度公制)TM40*6 公称直径40mm 牙距6.0mm梯形螺纹(29度爱克姆螺纹)TW26*5 外径26mm,每英吋5牙方形螺纹车牙的计算考虑条件计算公式公制牙与英制牙的转换每吋螺纹数 n = 25.4 / 牙距 P牙距 P = 25.4 / 每吋螺纹数 n因为工件材料及刀具所决定的转速转速 N = (1000周速 V ) / (圆周率 p * 直径 D )因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000/ P刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距 P ) * (主轴转速 S ) / 500退刀最距离 L2L2 = (牙距 P ) * (主轴转速 S ) / 2000牙深及牙底径d 牙深 h =0.6495 * P牙底径 d =公称外径 D - 2 * h例题：车制外牙3/4"-10UNC20mm长公制牙与英制牙的转换牙距 P = 25.4 / (吋螺纹数 n)P = 25.4 / 10 = 2.54mm因为工件材料及刀具所决定的转速外径 D = 3 / 4英吋 = 25.4 * (3/4) =19.05M M转速 N = (1000周速V) / (圆周率 p * 直径 D )N = 1000V / pD = 1000 * 120 / (3.1416*19.05)=2005 rpm (转/分)因为机器结构所决定的转速刀座快速移动的影响车牙最高转速 N = 4000 / PN = 4000/2.54 = 1575 rpm综合工件材料刀具及机械结构所决定的转速 N = 1575 转N = 2005转两者转速选择较低者,即1575转刀座快速移动加减速的影响下刀点与退刀点的计算(不完全牙的计算) 下刀最小距离 L1L1 = (牙距P) * (主轴转速S) / 500L1 = 2.54*1575/500=8.00mm退刀最小距离 L2L2 = (牙距P) * (主轴转速S) / 2000L2 = 2.54*1575/2000=2.00mm牙深及牙底径d 牙深径 d = 公称外径 D-2*h =19.05-2*1.65 = 15.75mm。
