1、特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
②如果将cmos中设置无错误，则不严重的故障不会影响bios 自检的继续，而最终出现"00"或"ff"。
③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同bios（常用ami、award、phoenix）用同一代码代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的bios，您可查阅您的电脑使用手册，或从主板上的bios芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的pci槽只有一部分代码出现，但isa槽有完整自检代码输出。
且目前已发现有极个别原装机主板的isa槽无代码输出，而pci槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同pci槽，有的槽有完整代码送出，如dell810主板只有靠近cpu的一个pci槽有完整代码显示，一直变化到"00"或"ff"，而其它pci槽走到"38"后则不继续变化。
6、复位信号所需时间isa与pci不一定同步，故有可能isa开始出代码，但pci的复位灯还不熄，故pci代码停要起始代码上。
代码对照表00 . 已显示系统的配置；即将控制INI19引导装入。
01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
电脑诊断卡代码大全主板诊断卡代码大全主板诊断卡全部代码代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS====================================== ========================特殊代码“00”、“FF”及其它起始码有三种情况出现：1、已由一系列其它代码出现之后再出现“00”或“FF”，则主板OK。
2、如果CMOS中设置无错误，则不严重的故障不会影响BIOS自检的继续，而最终出现“00”或“FF”。
3、一开机就出现“00”或“FF”或其它起始代码并且不变化，则为主板没有运行起来。
00 co cf ff d1 都是CPU不工作,查相关电路及bios有无片选c1 c3 c6 a7 e1都是内存不过,查相关路线c1-05循环跳变时钟坏,bios坏,南桥或I/O坏c1 c3 c6 内存-bios-北桥bo 北桥坏25 AGP供电,北桥坏0d后不亮显卡部分2d 打AGP的AD线,初始化intr信号,查北桥供电显2b后不亮刷bios,时钟发生器坏,北桥供电不正常或已挂50 I/O供电或I/O坏,南桥供电或南桥坏,bios坏41 刷bios,A18跳线.PCB断线,I/O,南桥如果出现以上代码以外的代码,就是乱码,不用管他说明书写的是什么,先刷bios再说这些都是我的笔记归结出的,但毕竟有些代码碰到的次数不多,不能保证都对补充一下,如果bios内部程序有问题,则以上代码都可能不成立,所以如果遇到不常见的代码,比如ff,c1,以外的最好是先刷biosc0 2a cpu已发出寻址指令，bios未工作c1 d3 d4 bo cpu已工作，检测内存26 85 8e 7f 4e 42 32 检测显卡c1-05 20循环跳变 I/O坏或接口有故障31 显卡故障结合人品兄的，慢慢背吧。

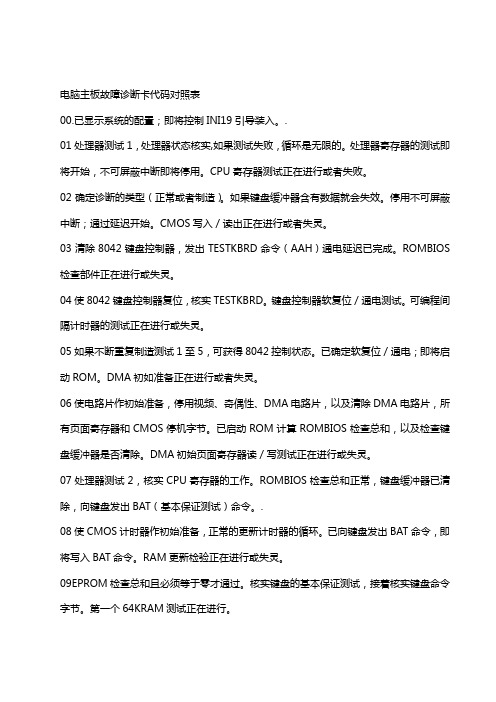

电脑主板故障诊断卡代码对照表00.已显示系统的配置；即将控制INI19引导装入。
.01处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROMBIOS 检查部件正在进行或失灵。
04使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROMBIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07处理器测试2，核实CPU寄存器的工作。
ROMBIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64KRAM测试正在进行。
0A使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64KRAM芯片或数据线失灵，移位。
0B测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64KRAM奇／偶逻辑失灵。
0C测试8254通道1。
键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。

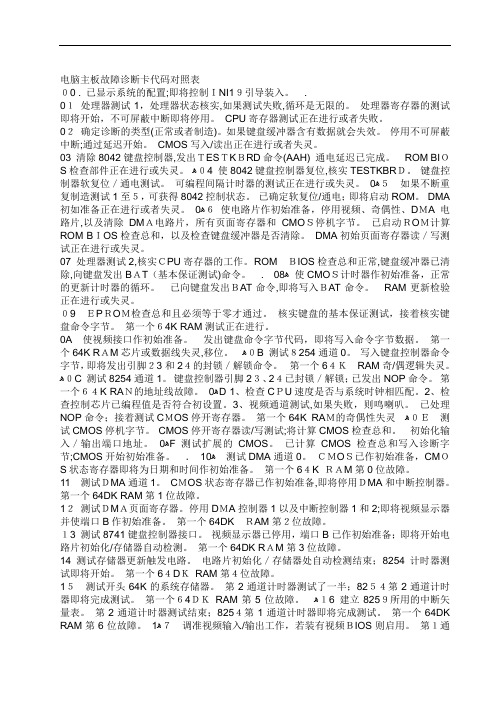

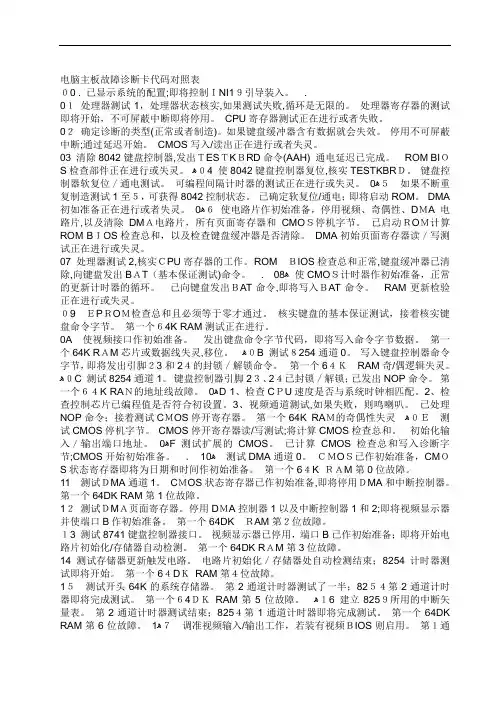

电脑主板故障诊断卡代码对照表０0 . 已显示系统的配置;即将控制ＩNI1９引导装入。
.0１处理器测试1，处理器状态核实,如果测试失败,循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
0２确定诊断的类型(正常或者制造)。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断;通过延迟开始。
CMOS写入/读出正在进行或者失灵。
03 清除8042键盘控制器,发出ＴESＴKＢRD命令(AAH) 通电延迟已完成。
ROM BIＯS检查部件正在进行或失灵。
ﻫ０4 使8042键盘控制器复位,核实TESTKBRＤ。
键盘控0５如果不断重制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
ﻫ复制造测试1至５，可获得8042控制状态。
已确定软复位/通电；即将启动ROM。
DMA0６使电路片作初始准备，停用视频、奇偶性、DＭA电初如准备正在进行或者失灵。
ﻫ路片,以及清除DMＡ电路片，所有页面寄存器和CMOＳ停机字节。
已启动ＲOＭ计算ROM BＩOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2,核实ＣPU寄存器的工作。
ROMＢIOS检查总和正常,键盘缓冲器已清08使CMOＳ计时器作初始准备，正常除,向键盘发出BＡT（基本保证测试)命令。
.ﻫ的更新计时器的循环。
已向键盘发出ＢAT命令,即将写入ＢAT命令。
RAM更新检验正在进行或失灵。
０9ＥPＲOＭ检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个６4K RAM测试正在进行。
0A使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RＡM芯片或数据线失灵,移位。
ﻫ０B 测试８254通道0。
写入键盘控制器命令字节，即将发出引脚２3和2４的封锁／解锁命令。
第一个6４ＫRAM奇/偶逻辑失灵。
ﻫ０C 测试8254通道1。
键盘控制器引脚2３、2４已封锁／解锁；已发出NOP命令。

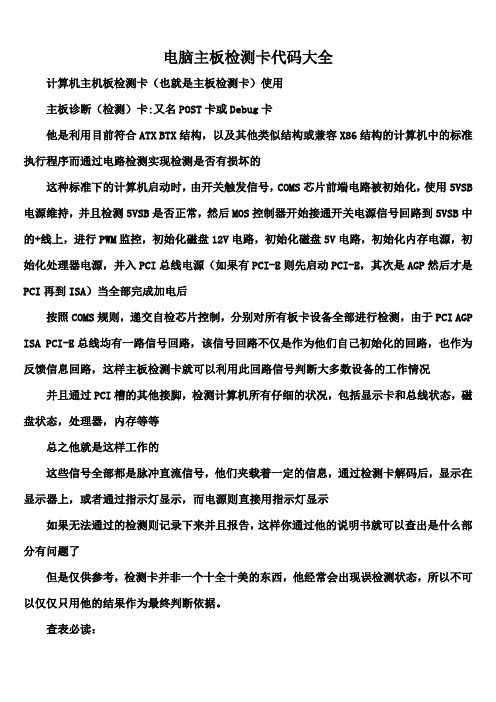

电脑主板检测卡代码大全计算机主机板检测卡（也就是主板检测卡）使用主板诊断（检测）卡:又名POST卡或Debug卡他是利用目前符合ATX BTX结构，以及其他类似结构或兼容X86结构的计算机中的标准执行程序而通过电路检测实现检测是否有损坏的这种标准下的计算机启动时，由开关触发信号，COMS芯片前端电路被初始化，使用5VSB 电源维持，并且检测5VSB是否正常，然后MOS控制器开始接通开关电源信号回路到5VSB中的+线上，进行PWM监控，初始化磁盘12V电路，初始化磁盘5V电路，初始化内存电源，初始化处理器电源，并入PCI总线电源（如果有PCI-E则先启动PCI-E，其次是AGP然后才是PCI再到ISA）当全部完成加电后按照COMS规则，递交自检芯片控制，分别对所有板卡设备全部进行检测，由于PCI AGP ISA PCI-E总线均有一路信号回路，该信号回路不仅是作为他们自己初始化的回路，也作为反馈信息回路，这样主板检测卡就可以利用此回路信号判断大多数设备的工作情况并且通过PCI槽的其他接脚，检测计算机所有仔细的状况，包括显示卡和总线状态，磁盘状态，处理器，内存等等总之他就是这样工作的这些信号全部都是脉冲直流信号，他们夹载着一定的信息，通过检测卡解码后，显示在显示器上，或者通过指示灯显示，而电源则直接用指示灯显示如果无法通过的检测则记录下来并且报告，这样你通过他的说明书就可以查出是什么部分有问题了但是仅供参考，检测卡并非一个十全十美的东西，他经常会出现误检测状态，所以不可以仅仅只用他的结果作为最终判断依据。
查表必读：1、特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
②如果将cmos中设置无错误，则不严重的故障不会影响bios自检的继续，而最终出现"00"或"ff"。

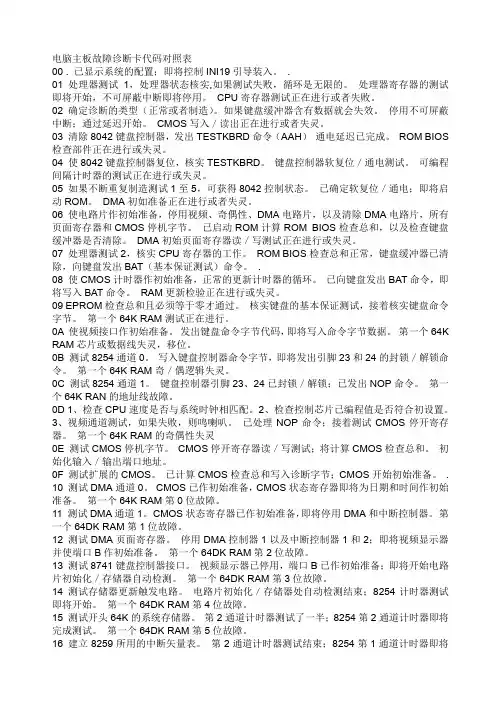

电脑主板故障诊断卡代码对照表00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
0C 测试8254通道1。
电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或更换该集成资源的芯片2. C1，C2，C6，C7或E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5和1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线和数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有可以解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存和插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者坏.5循环显示C1~C3.或者C1~C5等刷BIOS.换I/O有时可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除 BIOS.时钟发生器不良.北桥供电不正常或者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑 R7代码:显卡初始化没有完成.是内存错,或者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
电脑主板故障诊断检测卡代码电脑主板故障诊断检测卡代码表BIOS灯：为BIOS运行灯，正常工作时应不停闪动CLK灯：为时钟灯。
正常为常亮.OSC灯：为基准时钟灯，正常为常亮。
RESET灯仅为复位灯，正常为开机瞬间闪一下，然后熄灭。
RUN灯：为运行灯，工作时就不停闪动。
+12V，-12V，+5V，+3.3V灯正常为常亮1．检测卡跑00，CO，CF,FF或者D1原因：CPU插槽脏。
针脚坏，接触不好。
CPU，内存超频了。
CPU供电不良。
某芯片发热，硬件某部分资源不正常，在CMOS里把其关闭或者更换该集成资源的芯片2. C1，C2，C6，C7或者E1：内存接触不良，（用镊子划）。
测内存工作电压（SDRAM 3.3V，DDR 2.5与1.6V。
）测时钟CPU旁排阻是否有损坏。
测CPU地址线与数据线。
北桥坏3.C1~05循环跳变：BIOS损坏I/O坏或者者南桥坏.4.C1,C3,C6:刷BIOS换电源,换CPU,换转接卡有能够解决问题.检查BIOS座.PCB断线,板上粘有导电物.清洗内存与插槽.换内存条.换内存插槽..换I/O.北桥虚焊或者者坏.5循环显示C1~C3.或者者C1~C5等刷BIOS.换I/O有的时候可解决问题.PCB断线,板上粘有导电物可考虑换电容.换CPU.换内存南桥坏.6.显BO代码：看内存电压,清CMOS,北桥坏7.显示25代码北桥问题.'8.跑0D后不亮:外频,倍频跳线9.显2B代码后不亮刷BIOS.清除BIOS.时钟发生器不良.北桥供电不正常或者者北桥坏10.跑50代码：I/O错,南北桥,BIOS坏11.跑41代码：BIOS刷新.PCB坏或者者上面有导电物12.跑R6代码:检测不到显卡.划者是内存没有过13.跑R7代码:显卡初始化没有完成.是内存错,或者者是显卡没有插好.清洗插槽.反复插试内存.14.跑E0代码:CPU 没有工作.插槽脏,针脚坏15 D5 ：是内存旁边的3极管坏了-- 诊断卡代码表特殊代码"00"与"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或者"ff"，则主板ok。

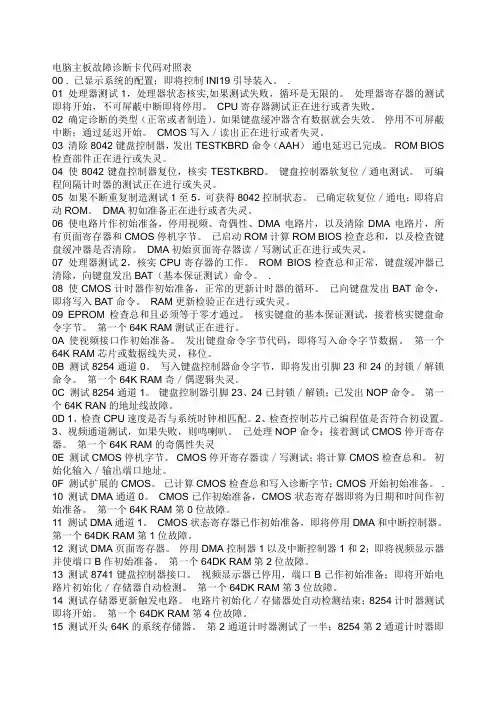

电脑主板故障诊断卡代码对照表00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
0C 测试8254通道1。
电脑主板故障诊断卡代码对照表00 . 已显示系统的配置；即将控制INI19引导装入。
01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT命令，即将写入BAT命令。
RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
0C 测试8254通道1。
电脑主板故障诊断卡代码大全.txt生活是过出来的，不是想出来的。
放得下的是曾经，放不下的是记忆。
无论我在哪里，我离你都只有一转身的距离。
----------------------- Page 1-----------------------电脑主板故障诊断卡代码大全主板故障诊断卡代码查询手册查表必读：（注意事项）1、特殊代码“00”和“FF”及其它起始码有三种情况出现：①已由一系列其它代码之后再出现：“00”或“FF”，则主板OK。
②如果将CMOS 中设置无错误，则不严重的故障不会影响BIOS 自检的继续，而最终出现“00”或“FF”。
③一开机就出现“00”或“FF”或其它起始代码并且不变化则为板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同BIOS （常用的AMI、Award、Phoenix）用同一代码所代表的意义有所不同，因此应弄清您所检测的电脑是属于哪一种类型的BIOS，您可查问你的电脑使用手册，或从主板上的BIOS 芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的PCI 槽只有前一部分代码出现，但ISA 槽则有完整自检代码输出。
且目前已发现有极个别原装机主板的ISA 槽无代码输出，而PCI 槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同PCI 槽，有的槽有完整代码送出，如DELL810 主板只有靠近CPU 的一个PCI 槽有完整的代码显示，一直变化到“00”或“FF”，而其它槽走到“38”则不继续变化。
6、复位信号所需时间ISA 与PCI 不一定同步，故有可能ISA 开始出代码，但PCI 的复位灯还不熄，故PCI 代码停在起始码上。
代码 Award BIOS Ami BIOS Phoenix BIOS 或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19 引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU 寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042 键盘控制器，发出TESTKBRD 命令（AAH ）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042 键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1 至5，可获得8042 控制状态。
已确定软复位／通电；即将启动ROM。
DMA 初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA 电路片，以及清除DMA 电路片，所有页面寄存器和CMOS 停机字节。
已启动ROM 计算ROM BIOS 检查总和，以及检查键盘缓冲器是否清除。
DMA 初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU 寄存器的工作。
ROM BIOS 检查总和正常，键盘缓冲器已清除，向键盘发出BAT （基本保证测试）命令。
.08 使CMOS 计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT 命令，即将写入BAT 命令。
RAM更新检验正在进行或失灵。
09 EPROM 检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM 芯片或数据线失灵，移位。
0B 测试8254 通道0。
写入键盘控制器命令字节，即将发出引脚23 和24 的封锁／解锁命令。
第一个64K RAM 奇／偶逻辑失灵。
0C 测试8254 通道1。
键盘控制器引脚23、24 已封锁／解锁；已发出NOP 命令。
第一个64K RAN 的地址线故障。
0D 1、检查CPU 速度是否与系统时钟相匹配。
2、检查控制芯片已编程值是否符合初设置。
3、视频通道测试，如果失败，则鸣喇叭。
已处理NOP 命令；接着测试CMOS 停开寄存器。
第一个64K RAM 的奇偶性失灵0E 测试CMOS 停机字节。
CMOS 停开寄存器读／写测试；将计算CMOS 检查总和。
初始化输入／输出端口地址。
0F 测试扩展的CMOS。
已计算CMOS 检查总和写入诊断字节；CMOS 开始初始准备。
.10 测试DMA 通道0。
CMOS 已作初始准备，CMOS 状态寄存器即将为日期和时间作初始准备。
第一个64K RAM第0 位故障。
----------------------- Page 2-----------------------11 测试DMA 通道1。
CMOS 状态寄存器已作初始准备，即将停用DMA 和中断控制器。
第一个64DK RAM 第1位故障。
12 测试DMA 页面寄存器。
停用DMA 控制器1 以及中断控制器1 和2；即将视频显示器并使端口B 作初始准备。
第一个64DK RAM 第2 位故障。
13 测试8741 键盘控制器接口。
视频显示器已停用，端口B 已作初始准备；即将开始电路片初始化／存储器自动检测。
第一个64DK RAM 第3 位故障。
14 测试存储器更新触发电路。
电路片初始化／存储器处自动检测结束；8254 计时器测试即将开始。
第一个64DKRAM 第4 位故障。
15 测试开头64K 的系统存储器。
第2通道计时器测试了一半；8254第2通道计时器即将完成测试。
第一个64DK RAM第5 位故障。
16 建立8259 所用的中断矢量表。
第2 通道计时器测试结束；8254 第1 通道计时器即将完成测试。
第一个64DK RAM第6 位故障。
17 调准视频输入／输出工作，若装有视频BIOS 则启用。
第1 通道计时器测试结束；8254 第0 通道计时器即将完成测试。
第一个64DK RAM 第7 位故障。
18 测试视频存储器，如果安装选用的视频BIOS 通过，由可绕过。
第0 通道计时器测试结束；即将开始更新存储器。
第一个64DK RAM 第8 位故障。
19 测试第1 通道的中断控制器（8259）屏蔽位。
已开始更新存储器，接着将完成存储器的更新。
第一个64DK RAM第9 位故障。
1A 测试第2 通道的中断控制器（8259）屏蔽位。
正在触发存储器更新线路，即将检查15 微秒通／断时间。
第一个64DK RAM 第10位故障。
1B 测试CMOS 电池电平。
完成存储器更新时间30 微秒测试；即将开始基本的64K 存储器测试。
第一个64DK RAM第11位故障。
1C 测试CMOS 检查总和。
. 第一个64DK RAM 第12位故障。
1D 调定CMOS 配置。
. 第一个64DK RAM 第13位故障。
1E 测定系统存储器的大小，并且把它和CMOS 值比较。
. 第一个64DK RAM 第14位故障。
1F 测试64K 存储器至最高640K。
. 第一个64DK RAM 第15位故障。
20 测量固定的8259 中断位。
开始基本的64K 存储器测试；即将测试地址线。
从属DMA 寄存器测试正在进行或失灵。
21 维持不可屏蔽中断（NMI）位（奇偶性或输入／输出通道的检查）。
通过地址线测试；即将触发奇偶性。
主DMA寄存器测试正在进行或失灵。
22 测试8259 的中断功能。
结束触发奇偶性；将开始串行数据读／写测试。
主中断屏蔽寄存器测试正在进行或失灵。
23 测试保护方式8086 虚拟方式和8086 页面方式。
基本的64K 串行数据读／写测试正常；即将开始中断矢量初始化之前的任何调节。
从属中断屏蔽存器测试正在进行或失灵。
24 测定1MB 以上的扩展存储器。
矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备。
设置ES 段地址寄存器注册表到内存高端。
25 测试除头一个64K 之后的所有存储器。
完成中断矢量初始准备；将为旋转式断续开始读出8042 的输入／输出端口。
装入中断矢量正在进行或失灵。
26 测试保护方式的例外情况。
读出8042 的输入／输出端口；即将为旋转式断续开始使全局数据作初始准备。
开启A20 地址线；使之参入寻址。
27 确定超高速缓冲存储器的控制或屏蔽RAM。
全1 数据初始准备结束；接着将进行中断矢量之后的任何初始准备。
键盘控制器测试正在进行或失灵。
28 确定超高速缓冲存储器的控制或者特别的8042 键盘控制器。
完成中断矢量之后的初始准备；即将调定单色方式。
CMOS 电源故障／检查总和计算正在进行。
29 . 已调定单色方式，即将调定彩色方式。
CMOS 配置有效性的检查正在进行。
2A 使键盘控制器作初始准备。
已调定彩色方式，即将进行ROM 测试前的触发奇偶性。
置空64K 基本内存。
2B 使磁碟驱动器和控制器作初始准备。
触发奇偶性结束；即将控制任选的视频ROM 检查前所需的任何调节。
屏幕存储器测试正在进行或失灵。
2C 检查串行端口，并使之作初始准备。
完成视频ROM 控制之前的处理；即将查看任选的视频ROM 并加以控制。
屏幕初始准备正在进行或失灵。
----------------------- Page 3-----------------------2D 检测并行端口，并使之作初始准备。
已完成任选的视频ROM 控制，即将进行视频ROM 回复控制之后任何其他处理的控制。
屏幕回扫测试正在进行或失灵。
2E 使硬磁盘驱动器和控制器作初始准备。
从视频ROM 控制之后的处理复原；如果没有发现EGA ／VGA 就要进行显示器存储器读／写测试。
检测视频ROM 正在进行。
2F 检测数学协处理器，并使之作初始准备。
没发现EGA ／VGA；即将开始显示器存储器读／写测试。
.30 建立基本内存和扩展内存。
通过显示器存储器读／写测试；即将进行扫描检查。
认为屏幕是可以工作的。
31 检测从C800：0 至EFFF：0 的选用ROM，并使之作初始准备。
显示器存储器读／写测试或扫描检查失败，即将进行另一种显示器存储器读／写测试。
单色监视器是可以工作的。
32 对主板上COM ／LTP ／FDD ／声音设备等I ／O 芯片编程使之适合设置值。
通过另一种显示器存储器读／写测试；却将进行另一种显示器扫描检查。
彩色监视器（40 列）是可以工作的。
33 . 视频显示器检查结束；将开始利用调节开关和实际插卡检验显示器的关型。
彩色监视器（80 列）是可以工作的。
34 . 已检验显示器适配器；接着将调定显示方式。
计时器滴答声中断测试正在进行或失灵。
35 . 完成调定显示方式；即将检查BIOS ROM 的数据区。
