电阻测量的六种方法电阻的测量是恒定电路问题中的重点,也是学生学习中的难点。
这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法,从而提高学生的综合分析问题、解决问题的能力。
一.欧姆表测电阻1、欧姆表的结构、原理它的结构如图1,由三个部件组成:G是内阻为Rg、满偏电流为Ig的电流计。
R是可变电阻,也称调零电阻,电池的电动势为E,内阻为r。
图1 欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。
当红、黑表笔接上待测电阻Rx时,由闭合电路欧姆定律可知:I = E/〔R+Rg+Rx+r〕= E/〔R内+R X〕由电流的表达式可知:通过电流计的电流虽然不与待测电阻成正比,但存在一一对应的关系,即测出相应的电流,就可算出相应的电阻,这就是欧姆表测电阻的基本原理。
2.使用注意事项:〔1〕欧姆表的指针偏转角度越大,待测电阻阻值越小,所以它的刻度与电流表、电压表刻度正好相反,即左大右小;电流表、电压表刻度是均匀的,而欧姆表的刻度是不均匀的,左密右稀,这是因为电流和电阻之间并不是正比也不是反比的关系。
〔2〕多用表上的红黑接线柱,表示+、-两极。
黑表笔接电池的正极,红表笔接电池的负极,电流总是从红笔流入,黑笔流出。
〔3〕测量电阻时,每一次换档都应该进行调零〔4〕测量时,应使指针尽可能在满刻度的中央附近。
〔一般在中值刻度.. 的1/3区域〕〔5〕测量时,被测电阻应和电源、其它的元件断开。
〔6〕测量时,不能用双手同时接触表笔,因为人体是一个电阻,使用完毕,将选择开关拨离欧姆档,一般旋至交流电压的最高档或OFF 档。
二.伏安法测电阻1.原理:根据部分电路欧姆定律。
2.控制电路的选择控制电路有两种:一种是限流电路〔如图2〕;另一种是分压电路。
〔如图3〕 〔1〕限流电路是将电源和可变电阻串联,通过改变电阻的阻值,以达到改变电路的电流,但电流的改变是有一定X 围的。
其优点是节省能量;一般在两种控制电路都可以选择的时候,优先考虑限流电路。

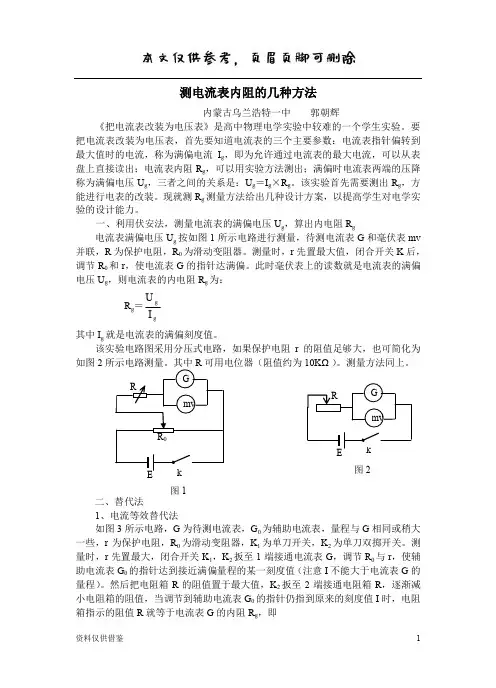

测电流表内阻的几种方法内蒙古乌兰浩特一中 郭朝辉《把电流表改装为电压表》是高中物理电学实验中较难的一个学生实验。
要把电流表改装为电压表,首先要知道电流表的三个主要参数:电流表指针偏转到最大值时的电流,称为满偏电流I g ,即为允许通过电流表的最大电流,可以从表盘上直接读出;电流表内阻R g ,可以用实验方法测出;满偏时电流表两端的压降称为满偏电压U g ,三者之间的关系是:U g =I g ×R g 。
该实验首先需要测出R g ,方能进行电表的改装。
现就测R g 测量方法给出几种设计方案,以提高学生对电学实验的设计能力。
一、利用伏安法,测量电流表的满偏电压U g ,算出内电阻R g电流表满偏电压U g 按如图1所示电路进行测量,待测电流表G 和毫伏表mv 并联,R 为保护电阻,R 0为滑动变阻器。
测量时,r 先置最大值,闭合开关K 后,调节R 0和r ,使电流表G 的指针达满偏。
此时毫伏表上的读数就是电流表的满偏电压U g ,则电流表的内电阻R g 为:R g =gg I U其中I g 就是电流表的满偏刻度值。
该实验电路图采用分压式电路,如果保护电阻r 的阻值足够大,也可简化为如图2所示电路测量。
其中R 可用电位器(阻值约为10K Ω)。
测量方法同上。
1、电流等效替代法如图3所示电路,G 为待测电流表,G 0为辅助电流表,量程与G 相同或稍大一些,r 为保护电阻,R 0为滑动变阻器,K 1为单刀开关,K 2为单刀双掷开关。
测量时,r 先置最大,闭合开关K 1,K 2扳至1端接通电流表G ,调节R 0与r ,使辅助电流表G 0的指针达到接近满偏量程的某一刻度值(注意I 不能大于电流表G 的量程)。
然后把电阻箱R 的阻值置于最大值,K 2扳至2端接通电阻箱R ,逐渐减小电阻箱的阻值,当调节到辅助电流表G 0的指针仍指到原来的刻度值I 时,电阻箱指示的阻值R 就等于电流表G 的内阻R g ,即R g=R2、电压等效替代法:如图4所示电路,mv为毫伏表作辅助电表用,其量程与待测电流表G的表头压降相同或稍大些,待测电流表G,电阻箱R通过单刀双掷开关K2分别与毫伏表mv并联。

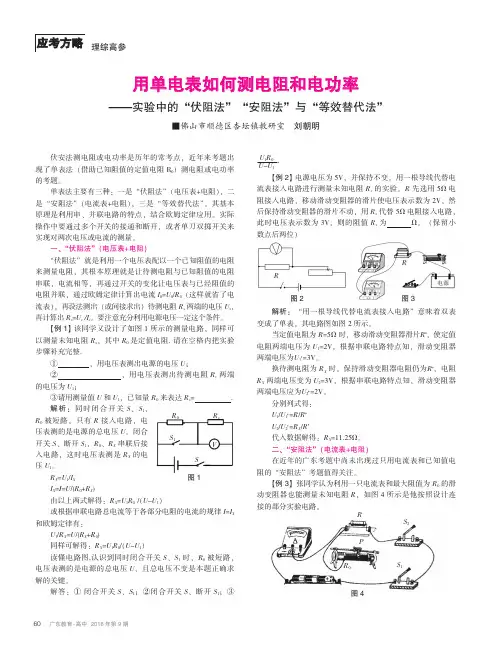

测量电阻的四种特殊方法一.等效替代法测电阻【方法解读】等效替代法测电阻:测量某电阻(或电流表、电压表的内阻)时,用电阻箱替换待测电阻,若二者对电路所起的作用相同(如电流或电压相等),则待测电阻与电阻箱是等效的。
1.电流等效替代该方法的实验步骤如下:(1)按如图电路图连接好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电流表指针指在适当的位置,记下此时电流表的示数为I。
(3)断开开关S2,再闭合开关S3,保持滑动变阻器滑片P位置不变,调节电阻箱,使电流表的示数仍为I。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
2.电压等效替代该方法的实验步骤如下:(1)按如图电路图连好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电压表指针指在适当的位置,记下此时电压表的示数为U。
(3)断开S2,再闭合S3,保持滑动变阻器滑片P位置不变,调节电阻箱使电压表的示数仍为U。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
【针对练习】1.某同学准备把量程为0~500 μA的电流表改装成一块量程为0~2.0 V 的电压表。
他为了能够更精确地测量电流表的内阻,设计了如图甲所示的实验电路,图中各元件及仪表的参数如下:A.电流表G1(量程0~1.0 mA,内电阻约100 Ω)B.电流表G2(量程0~500 μA,内电阻约200 Ω)C.电池组E(电动势3.0 V,内电阻未知)D.滑动变阻器R(0~25 Ω)E.电阻箱R1(总阻值9 999 Ω)F.保护电阻R2(阻值约100 Ω)G.单刀单掷开关S1,单刀双掷开关S2(1)实验中该同学先合上开关S1,再将开关S2与a相连,调节滑动变阻器R,当电流表G2有某一合理的示数时,记下电流表G1的示数I;然后将开关S2与b相连,保持________不变,调节________,使电流表G1的示数仍为I时,读取电阻箱的读数r。
测量电阻的四种特殊方法一.等效替代法测电阻【方法解读】等效替代法测电阻:测量某电阻(或电流表、电压表的内阻)时,用电阻箱替换待测电阻,若二者对电路所起的作用相同(如电流或电压相等),则待测电阻与电阻箱是等效的。
1.电流等效替代该方法的实验步骤如下:(1)按如图电路图连接好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电流表指针指在适当的位置,记下此时电流表的示数为I。
(3)断开开关S2,再闭合开关S3,保持滑动变阻器滑片P位置不变,调节电阻箱,使电流表的示数仍为I。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
2.电压等效替代该方法的实验步骤如下:(1)按如图电路图连好电路,并将电阻箱R0的阻值调至最大,滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2,调节滑片P,使电压表指针指在适当的位置,记下此时电压表的示数为U。
(3)断开S2,再闭合S3,保持滑动变阻器滑片P位置不变,调节电阻箱使电压表的示数仍为U。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
【针对练习】1.某同学准备把量程为0~500μA的电流表改装成一块量程为0~2.0V 的电压表。
他为了能够更精确地测量电流表的内阻,设计了如图甲所示的实验电路,图中各元件及仪表的参数如下:A.电流表G1(量程0~1.0mA,内电阻约100Ω)B.电流表G2(量程0~500μA,内电阻约200Ω)C.电池组E(电动势3.0V,内电阻未知)D.滑动变阻器R(0~25Ω)E.电阻箱R1(总阻值9999Ω)F.保护电阻R2(阻值约100Ω)G.单刀单掷开关S1,单刀双掷开关S2(1)实验中该同学先合上开关S1,再将开关S2与a相连,调节滑动变阻器R,当电流表G2有某一合理的示数时,记下电流表G1的示数I;然后将开关S2与b相连,保持________不变,调节________,使电流表G1的示数仍为I时,读取电阻箱的读数r。
几种测量电阻阻值的方法严水洲电阻的测量是中学物理中的基本测量,其中涉及到的物理规律有:部分电路的欧姆定律,闭合电路的欧姆定律,串、并联电路的特点;电学仪器和元件有:电压表、电流表、多用电表、电阻箱、滑动变阻器、标准电阻、开关、导线等;考查内容包括实验原理、实验电路及实验方案的设计、实验器材的选择和正确使用及实验数据的处理,下面对电阻阻值测量的几种方法进行原理和误差的比较。
一、欧姆表测电阻1、常用模拟欧姆表常用模拟欧姆表其原理是闭合电路的欧姆定律,原理如图1所示G 是内阻为g R 满偏电流为g I 的电流表表头,R 是可变电阻,也叫欧姆调零电阻,电池的电动势为E ,内电阻为r ,当红黑表笔相接时,调节R 的阻值,使g g I Rr R E=++,则指针指到满刻度,表明红黑表笔间的电阻为零,当红黑表笔不接触时,电路中没有电流,指针不偏转,即指着电流表的零点,表明表笔间的电阻是无穷大的,当红黑表笔间接入某一电阻x R 时,则通过电流表的电流xg R R r R EI +++=,x R 改变,I 也随之改变,可见每一个x R 的值有一个对应的电流I ,如果我们在刻度盘上直接标出与I 对应的电阻x R 的值,那么只要用红黑表笔分别接触待测电阻的两端就可以从表盘上直接读出它的阻值。
当指针恰好指向表盘刻度中央时,此时2g I I =,表示R r R R g x ++=,因此,R r R g ++也称为欧姆表的中值电阻。
由xg R R r R EI +++=也可看出I 与x R 并不是线性关系,因此欧姆表表盘刻度并不均匀。
黑表笔 红表笔 图1—用欧姆表只能粗测电阻,使用时应合理选择量程,使指针指在量程的31~32区域,若使用时,指针偏转较小,则应换用较大的档位,反之,若使用时指针偏转较大,则应换用较小档位,并且每次换档之后都要进行欧姆调零,以便减小测量误差。
欧姆表测电阻由于只能粗测,因此读数时一般只读取两位有效数字。
电 阻 测 量 的 六 种 方 法电阻的测量是恒定电路问题中的重点,也是学生学习中的难点。
这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法,从而提高学生的综合分析问题、解决问题的能力。
一.欧姆表测电阻 1、欧姆表的结构、原理它的结构如图1,由三个部件组成:G 是内阻为Rg 、 满偏电流为Ig 的电流计。
R 是可变电阻,也称调零电阻, 电池的电动势为E ,内阻为r 。
欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。
当红、黑表笔接上待测电阻Rx 时,由闭合电路欧姆定律可知:I = E/(R+Rg+Rx+r )= E/(R 内+R X )由电流的表达式可知:通过电流计的电流虽然不与待测电阻成正比,但存在一一对应的关系,即测出相应的电流,就可算出相应的电阻,这就是欧姆表测电阻的基本原理。
2.使用注意事项:(1) 欧姆表的指针偏转角度越大,待测电阻阻值越小,所以它的刻度与电流表、电压表刻度正好相反,即左大右小;电流表、电压表刻度是均匀的,而欧姆表的刻度是不均匀的,左密右稀,这是因为电流和电阻之间并不是正比也不是反比的关系。
(2)多用表上的红黑接线柱,表示+、-两极。
黑表笔接电池的正极,红表笔接电池的负极,电流总是从红笔流入,黑笔流出。
(3)测量电阻时,每一次换档都应该进行调零(4)测量时,应使指针尽可能在满刻度的中央附近。
(一般在中值刻度的1/3区域) (5)测量时,被测电阻应和电源、其它的元件断开。
(6)测量时,不能用双手同时接触表笔,因为人体是一个电阻,使用完毕,将选择开关拨离欧姆档,一般旋至交流电压的最高档或OFF 档。
二.伏安法测电阻1.原理:根据部分电路欧姆定律。
2.控制电路的选择控制电路有两种:一种是限流电路(如图2); 另一种是分压电路。
(如图3)图 1图2(1)限流电路是将电源和可变电阻串联,通过改变电阻的阻值,以达到改变电路的电流,但电流的改变是有一定范围的。

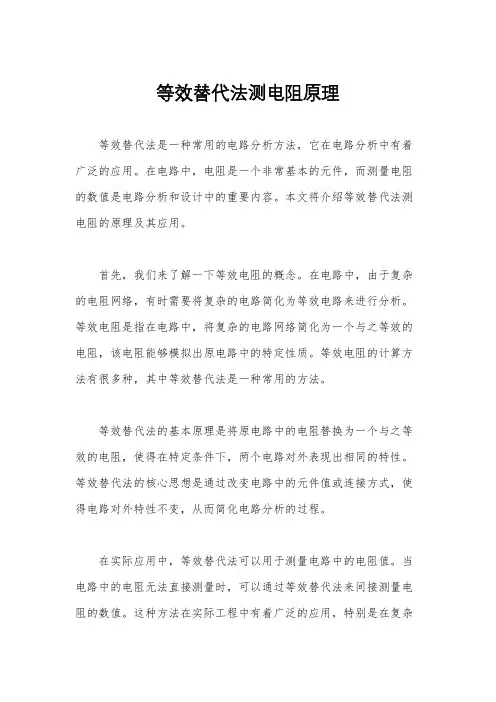

等效替代法测电阻
等效替代法测电阻
1 用电流表、电阻箱、滑动变阻器测电阻
①按图1电路图连好电路,并将电阻箱R0的阻值调至最大,
滑动变阻器的滑片p置于a端。
②闭合开关S1 S2 ,调节滑片p,使电流表指针指在适当
的位置,记下此时电流表的示数为I。
③断开开关S2,再闭合开关S3,并保持滑动变阻器滑片p
位置不变,调节电阻箱,使电流表的示数仍为I。
④此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0
2 用电压表、电阻箱、滑动变阻器测电阻
①按图2电路图连好电路,并将电阻箱R0的阻值调至最大,滑
动变阻器的滑片p置于a端。
②闭合开关S1 S2,调节滑片p,使电压表指针指在适当的位
置,记下此时电压表的示数为U。
③断开开关S2,再闭合开关S3,并保持滑动变阻器滑片p位置
不变,调节电阻箱,使电压表的示数仍为U。
④此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效,即R x=R0。
