电阻测量六种方法电阻是电路中常用的基本元件，电阻的测量是电工实验中必不可少的一项工作。
以下将介绍六种测量电阻的常用方法。
1.电压-电流法电压-电流法是最常用的测量电阻的方法。
采用电压-电流法时，先将待测电阻接入电路，然后通过测量并计算电阻两端电压与流过电阻的电流之比，根据欧姆定律进行计算即可得到电阻的值。
具体测量步骤如下：-用直流电压表测量电阻两端的电压。
-用电流表测量流经电阻的电流。
-根据欧姆定律R=U/I，计算电阻的值。
2.桥式测量法桥式测量法是一种精确测量电阻值的方法。
其中最常用的是维也纳电桥法和魏恩桥法。
这些桥式测量法都是利用电桥平衡原理，通过调节电桥上的各个参数，使得电桥两边电压相等，从而测得电阻的值。
桥式测量法可以排除掉电压、电流计的误差，因此比较准确。
3.示波器法利用示波器测量电阻是另一种常用的方法。
电阻与电流、电压有一定的关系，当电流通过电阻时，会有一定的电压降。
示波器法利用示波器对电路中电流、电压信号进行观测和测量，通过计算电压降和电流之比，得出电阻的值。
4.交流电阻测量法交流电阻测量法是通过在交流电路中测量电压、电流，计算得到电阻值。
在交流电路中，电阻的阻抗是频率相关的。
利用此特性，通过测量电压、电流的相位差和幅值，得到电阻的阻抗值，再根据阻抗与电阻的关系计算出电阻的值。
5.电桥法电桥法是一种测量电阻值的经典方法。
它使用了匝数恒流电桥、自平衡电桥等电桥来测量电阻。
通过调整电桥的各个分支电路中电阻的数值，使得电桥平衡，即电桥两边电压相等，进而测得电阻的值。
6.标准电阻比较法标准电阻比较法是一种准确测量电阻的方法。
它利用已知准确值的标准电阻与待测电阻进行比较，通过测量电路中流过不同电阻的电流或电压，并将测得的数值对比标准电阻，从而得到待测电阻的准确值。
以上是常用的六种测量电阻的方法。
每种方法都有其适用的情况和使用限制，根据具体的实验和测量要求，选择合适的方法进行测量能够得到更准确的结果。
测量电阻的四种特殊方法一．等效替代法测电阻【方法解读】等效替代法测电阻：测量某电阻(或电流表、电压表的内阻)时，用电阻箱交换待测电阻，假设二者对电路所起的作用一样(如电流或电压相等)，那么待测电阻与电阻箱是等效的。
1.电流等效替代该方法的实验步骤如下：(1)按如图电路图连接好电路，并将电阻箱R0的阻值调至最大，滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2，调节滑片P，使电流表指针指在适当的位置，记下此时电流表的示数为I。
(3)断开开关S2，再闭合开关S3，保持滑动变阻器滑片P位置不变，调节电阻箱，使电流表的示数仍为I。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效，即R x＝R0。
2．电压等效替代该方法的实验步骤如下：(1)按如图电路图连好电路，并将电阻箱R0的阻值调至最大，滑动变阻器的滑片P置于a端。
(2)闭合开关S1、S2，调节滑片P，使电压表指针指在适当的位置，记下此时电压表的示数为U。
(3)断开S2，再闭合S3，保持滑动变阻器滑片P位置不变，调节电阻箱使电压表的示数仍为U。
(4)此时电阻箱连入电路的阻值R0与未知电阻R x的阻值等效，即R x＝R0。
【针对练习】1．某同学准备把量程为0～500 μA的电流表改装成一块量程为0～2.0 V 的电压表。
他为了可以更准确地测量电流表的内阻，设计了如图甲所示的实验电路，图中各元件及仪表的参数如下：A ．电流表G 1(量程0～1.0 mA ，内电阻约100 Ω)B ．电流表G 2(量程0～500 μA ，内电阻约200 Ω)C ．电池组E (电动势3.0 V ，内电阻未知)D ．滑动变阻器R (0～25 Ω)E ．电阻箱R 1(总阻值9 999 Ω)F ．保护电阻R 2(阻值约100 Ω)G ．单刀单掷开关S 1，单刀双掷开关S 2(1)实验中该同学先合上开关S 1，再将开关S 2与a 相连，调节滑动变阻器R ，当电流表G 2有某一合理的示数时，记下电流表G 1的示数I ；然后将开关S 2与b 相连，保持________不变，调节________，使电流表G 1的示数仍为I 时，读取电阻箱的读数r 。

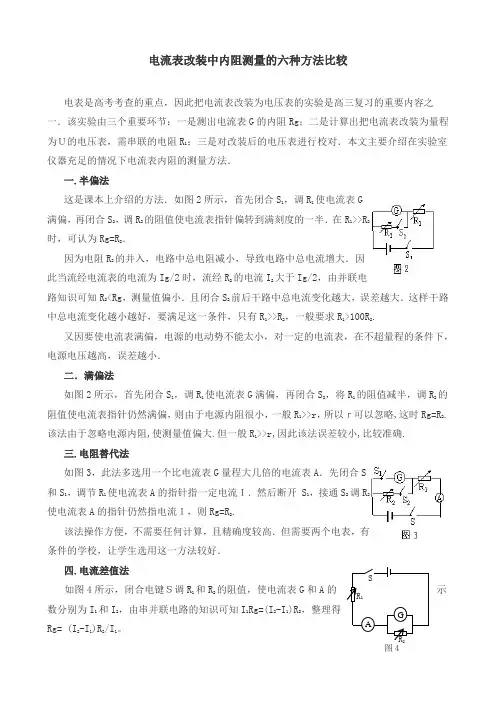

电流表改装中内阻测量的六种方法比较电表是高考考查的重点，因此把电流表改装为电压表的实验是高三复习的重要内容之一．该实验由三个重要环节：一是测出电流表G的内阻Rg；二是计算出把电流表改装为量程为Ｕ的电压表，需串联的电阻R1；三是对改装后的电压表进行校对．本文主要介绍在实验室仪器充足的情况下电流表内阻的测量方法．一.半偏法这是课本上介绍的方法．如图2所示，首先闭合S1，调R1使电流表G满偏，再闭合S2，调R2的阻值使电流表指针偏转到满刻度的一半．在R1>>R2时，可认为Rg=R2．因为电阻R2的并入，电路中总电阻减小，导致电路中总电流增大．因此当流经电流表的电流为Ig/2时，流经R2的电流I2大于Ig/2，由并联电路知识可知R2<Rg，测量值偏小．且闭合S2前后干路中总电流变化越大，误差越大．这样干路中总电流变化越小越好，要满足这一条件，只有R1>>R2，一般要求R1>100R2.又因要使电流表满偏，电源的电动势不能太小，对一定的电流表，在不超量程的条件下，电源电压越高，误差越小．二．满偏法如图2所示，首先闭合S1，调R1使电流表G满偏，再闭合S2，将R1的阻值减半，调R2的阻值使电流表指针仍然满偏，则由于电源内阻很小，一般R1>>r，所以ｒ可以忽略,这时Rg=R2.该法由于忽略电源内阻,使测量值偏大.但一般R1>>r,因此该法误差较小,比较准确.三.电阻替代法如图3，此法多选用一个比电流表G量程大几倍的电流表A．先闭合S和S1，调节R1使电流表A的指针指一定电流Ｉ．然后断开 S1，接通S2调R2使电流表A的指针仍然指电流Ｉ，则Rg=R2.该法操作方便，不需要任何计算，且精确度较高．但需要两个电表，有条件的学校，让学生选用这一方法较好．四.电流差值法如图4所示，闭合电键Ｓ调R1和R2的阻值，使电流表G和A 的示数分别为I1和I2，由串并联电路的知识可知I1Rg=(I2-I1)R2，整理得Rg= (I2-I1)R2/I1。
高考物理专题复习——比较法和替代法测电阻1.2011年新课标版22．（5分）为了测量一微安表头A 的内阻，某同学设计了如图所示的电路。
图中，A 0是标准电流表，R 0和R N 分别是滑动变阻器和电阻箱，S 和S 1分别是单刀双掷开关和单刀开关，E 是电池。
完成下列实验步骤中的填空：⑴将S 拨向接点1，接通S 1，调节_____，使待测表头指针偏转到适当位置，记下此时_________的读数I ；⑵然后将S 拨向接点2，调节_____，使____________，记下此时R N 的读数； ⑶多次重复上述过程，计算R N 读数的________，此即为待测微安表头内阻的测量值。
答：（1）R 0、标准电流表A 0；（2）R N ，标准电流表A 0的示数仍为I ；（3）平均值【解析】此题测量微安表头A 的内阻采用的是替代法。
首先将S 拨向接点1，接通S 1，调节R 0，使待测表头指针偏转到适当位置，记下此时标准电流表A 0的读数I ；然后将S 拨向接点2，让电阻箱替代待测电流表，调节R N ,使标准电流表A 0的读数仍为I ；此时电阻箱读数等于待测电流表内阻,记下此时R N 的读数；多次重复上述过程，计算R N 读数的平均值，此即为待测微安表头内阻的测量值。
2.2012年海南卷13．图示电路可用来测量电阻的阻值。
其中E 为电源，R 为已知电阻，R x 为待测电阻， V 可视为理想电压表，S 0为单刀单掷开关，S 1、S 2为单刀双掷开关。
（1）当S 0闭合时，若S 1、S 2均向左闭合，电压表读数为U 1；若S 1、S 2均向右闭合，电压表读数为U 2。
由此可求出R x ＝______________。
（2）若电源电动势E ＝1.5V ，内阻可忽略；电压表量程为1V ，R ＝100Ω。
此电路可测量的R x 的最大值为__________Ω。
答：（1）21U U R（2）200解答：（1）S 1、S 2均向左闭合，电压表读数为U 1为R x 两端的电压，S 1、S 2均向右闭合，电压表读数U 2为R 两端的电压，,R U R U I x 21== 21U U R R x =∴。

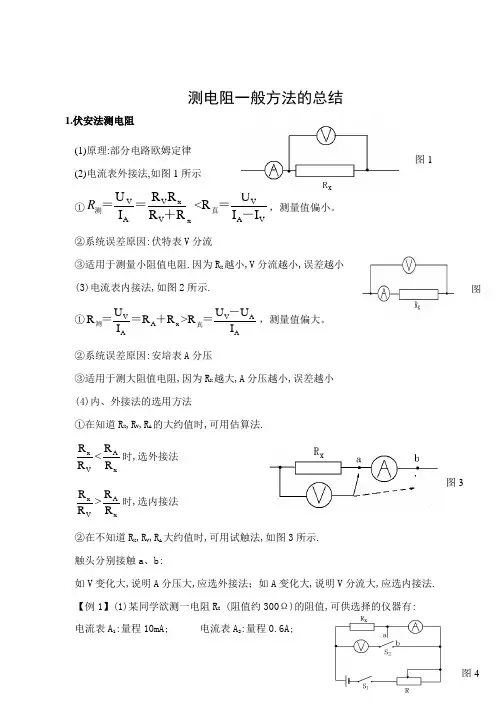

测电阻一般方法的总结1.伏安法测电阻(1)原理:部分电路欧姆定律(2)电流表外接法,如图1所示 ①V V x V A V A V x U R R U <R I R R I I R 测真＝＝＝＋－，测量值偏小。
