建筑照明设计要求住宅(公寓)电气照明设计应符合下列规定：1 住宅(公寓)照明宜选用细管径直管荧光灯或紧凑型荧光灯。
当因装饰需要选用白炽灯时，宜选用双螺旋白炽灯。
2 灯具的选择应根据具体房间的功能而定，宜采用直接照明和开启式灯具，并宜选用节能型灯具。
3 起居室的照明宜满足多功能使用要求，除应设置一般照明外，还宜设置装饰台灯、落地灯等。
高级公寓的起居厅照明宜采用可调光方式。
4 住宅(公寓)的公共走道、走廊、楼梯间应设人工照明，除高层住宅(公寓)的电梯厅和火灾应急照明外，均应安装节能型自熄开关或设带指示灯(或自发光装置)的双控延时开关。
5 卫生间、浴室等潮湿且易污场所，宜采用防潮易清洁的灯具。
6 卫生间的灯具位置应避免安装在便器或浴缸的上面及其背后。
开关宜设于卫生间门外。
7 高级住宅(公寓)的客厅、通道和卫生间，宜采用带指示灯的跷板式开关。
8 每户住宅(公寓)电源插座的数量不应少于表10．8．1的规定。
9 住宅内电热水器、柜式空调宜选用三孔15A插座；空调、排油烟机宜选用三孔10A插座；其他宜选用二、三孔10A插座；洗衣机插座、空调及电热水器插座宜选用带开关控制的插座；厨房、卫生间应选用防溅水型插座。
10 每户应配置一块电能表、一个配电箱(分户箱)。
每户电能表宜集中安装于电表箱内(预付费、远传计量的电能表可除外)，电能表出线端应装设保护电器。
电能表的安装位置应符合当地供电部门的要求。
11 住宅配电箱(分户箱)的进线端应装设短路、过负荷和过、欠电压保护电器。
分户箱宜设在住户走廊或门厅内便于检修、维护的地方。
12 住宅分户箱内应配置有过电流保护的照明供电回路、一般电源插座回路、空调插座回路、电炊具及电热水器等专用电源插座回路。
厨房电源插座和卫生间电源插座不宜同一回路。
除壁挂式空调器的电源插座回路外，其他电源插座回路均应设置剩余电流动作保护器。
13 电源插座底边距地低于1.8m时，应选用安全型插座。
10．8．2 学校电气照明设计应符合下列规定：1 用于晚间学习的教室的平均照度值宜较普通教室高一级，且照度均匀度不应低于0．7。
10电气照明10.1一般规定10。
1。
1在进行照明设计时，应根据视觉要求、作业性质和环境条件，通过对光源、灯具的选择和配置，使工作区或空间具备合理的照度、显色性和适宜的亮度分布以及舒适的视觉环境。
10.1。
2在确定照明方案时，应考虑不同类型建筑对照明的特殊要求，并处理好电气照明与天然采光的关系，采用高光效光源、灯县与追求照明效果的关系,合理使用建设资金与采用高性能标准光源、灯具等技术经济效益的关系.10。
1。
3在进行电气照明设计时，除应符合本规范外，尚应符合现行国家标准《建筑照明设计标准》GB50034的规定。
10。
2照明质量10.2.1普通工作场所内一般照明的照度均匀度不应小于0。
7。
10。
2。
2局部照明与一般照明共用时，工作面上一般照明的照度值宜为工作面总照度值的1／3～1／5，且不宜低于50lx。
交通区照度不宜低于工作区照度的1／3。
10。
2.3照明光源的颜色质量取决于光源本身的表观颜色及其显色性能。
一般照明光源可根据其相关色温分为三类，其适用场所可按表10。
2.3诜取。
表10。
2。
3光源的颜色分类光源颜色分类相关色温（K)颜色特征适用场所示例I 〈3300 暖居室、餐厅、宴会厅、多功能厅、酒吧、咖啡厅、重点陈列厅Ⅱ3300～5300 中间教室、办公室、会议室、阅览室、营业厅、一般休息厅、普通餐厅、洗衣房Ⅲ>5300 冷设计室、计算机房、高照度场所10.2.4照明设计应符合现行国家标准《建筑照明设计标准》GB50034中对不同工作场所光源显色性的规定，并应协调显色性要求与设计照度的关系。
10.2.5照明光源的颜色特征与室内表面的配色宜互相协调,并应形成相应于房问功能的色彩环境。
10。
2。
6在设计一般照明时，应根据视觉工作环境特点和眩光程度,合理确定对直接眩光限制的质量等级UGR(统一眩光值)。
眩光限制的质量等级应符合表10。
2。
6的规定。
表10.2.6眩光程度与统一眩光值(UGR）对照表UGR的数值对应眩光程度的描述视觉要求和场所示例〈13 没有眩光手术台、精细视觉作业13~16 开始有感觉使用视频终端、绘图室、精品展厅、珠宝柜台、控制室、颜色检验17～19 引起注意办公室、会议室、教室、一般展室、休息厅、阅览室、病房20～22 引起轻度不适门厅、营业厅、候车厅、观众厅、厨房、自选商场、餐厅、自动扶梯23~25 不舒适档案室、走廊、泵房、变电所、大件库房、交通建筑的入口大厅26～28 很不舒适售票厅、较短的通道、演播室、停车区10.2。
室外作业场地照明设计标准
对于室外作业场地的照明设计，需要考虑多个因素以确保满足视觉作业、视觉舒适和提高工作效率的需求。
一般来说，照度要求根据不同精细度视觉作业的差异而有所不同。
例如，一般室外夜间照明需要20~50lx的照度，而长时间的精细视觉作业，如手表制造，则需要2000~5000lx的照度。
对于一些特殊的视觉作业，如雕刻、精加工、质量检查等，照度要求在1000~2000lx之间。
此外，各国标准中对不同作业空间和场所的光照数量需要都提出了规定。
例如，照明场地照度灯具标准标准值GB中，对于室外作业场地的照明设计有明确的规定。
以上内容仅供参考，具体可查阅与照明设计相关的国家标准和行业规范。
如需获取更专业更具体的信息，建议咨询照明设计领域专业人士。
居住区环境景观设计导则(2006正式版）1 总则1.1 本导则是为了贯彻科学发展观，适应全面建设小康社会的发展要求，满足21世纪居住生活水平日益提高的要求，迅速提升我国居住区环境景观设计尽及建造水平而编制的。
旨在指导设计单位和开发单位的技术人员正确掌握居住区环境景观设计的理念、原则和方法。
通过导则的实施让广大城乡居民在更舒适、更优美、更健康的环境中安居乐业，并为我国的相关规范的制定创造条件。
1.2 本导则遵循国内现行的居住区规划设计规范、住宅设计规范和其他法规，并参考国外相关文献资料编制的，具有适用性和指导性。
1.3 居住区环境景观设计应坚持以下原则：1.3.1 坚持社会性原则。
通过美化居住生活环境，赋予环境景观亲切宜人的艺术感召力，体现社区文化，促进人际交往和精神文明建设，为构建和谐住区创造条件。
要遵循以人为本的原则，提倡公共参与，调动社会资源，取得良好的环境、经济和社会效益。
1.3.2 坚持经济性原则。
以建设节约型社会为目标，顺应市场发展需求及地方经济状况，注重节能、节水、节材，注重合理使用土地资源。
提倡朴实简约，反对浮华铺张，并尽可能采用新技术、新材料、新设备，达到优良的性价比。
1.3.3 坚持生态原则。
应尽量保持现存的良好生态环境，改善原有的不良生态环境。
提倡将先进的生态技术运用到环境景观的塑造中去，利于人类的可持续发展。
1.3.4 坚持地域性原则。
应体现所在地域的自然环境特征，因地制宜地创造出具有时代特点和地域特征的空间环境，避免盲目移植。
1.3.5 坚持历史性原则。
要尊重历史，保护和利用历史性景观，对于历史保护地区的住区景观设计，更要注重整体的协调统一，做到保留在先，改造在后。
2 住区环境的综合营造2.1 总体环境2.1.1 环境景观规划必须符合城市总体规划、分区规划及详细规划的要求。
要从场地的基本条件、地形地貌、土质水文、气候条件、动植物生长状况和市政配套设施等方面分析设计的可行性和经济性。

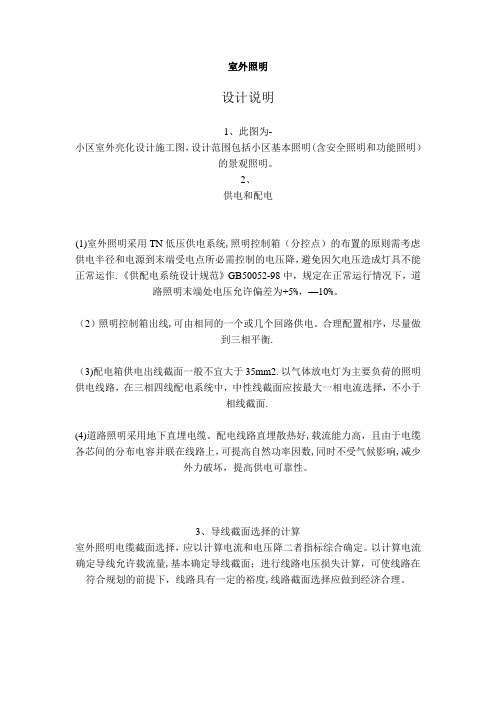

室外照明设计说明1、此图为-小区室外亮化设计施工图，设计范围包括小区基本照明(含安全照明和功能照明）的景观照明。
2、供电和配电(1)室外照明采用TN低压供电系统,照明控制箱（分控点）的布置的原则需考虑供电半径和电源到末端受电点所必需控制的电压降，避免因欠电压造成灯具不能正常运作.《供配电系统设计规范》GB50052-98中，规定在正常运行情况下，道路照明末端处电压允许偏差为+5%，—10%。
（2）照明控制箱出线,可由相同的一个或几个回路供电。
合理配置相序，尽量做到三相平衡.（3)配电箱供电出线截面一般不宜大于35mm2.以气体放电灯为主要负荷的照明供电线路，在三相四线配电系统中，中性线截面应按最大一相电流选择，不小于相线截面.(4)道路照明采用地下直埋电缆。
配电线路直埋散热好,载流能力高，且由于电缆各芯间的分布电容并联在线路上，可提高自然功率因数,同时不受气候影响,减少外力破坏，提高供电可靠性。
3、导线截面选择的计算室外照明电缆截面选择，应以计算电流和电压降二者指标综合确定。
以计算电流确定导线允许载流量,基本确定导线截面；进行线路电压损失计算，可使线路在符合规划的前提下，线路具有一定的裕度,线路截面选择应做到经济合理。
(1）按允许载流量选择导线截面时，照明负荷可按长期工作制负荷考虑,即IN=Kt·Ial>Ic式中Ial—导线长期允许工作电流值，AIN—径校正后导线长期额定电流，AIC—计算电流,AKt—校正系数.（2)电压降计算采用负荷矩计算方式，各公式计算结果,必须以最不利的亮化组合方式作为选择供电线路截面的依据.不用线路电压损失计算方法：(终端负荷用负荷矩Kw．Km表示）①两线线路(单相，两相无零线或直流线路）△U％≈6*△Up％＊p＊L ②三相四线和三相三线线路△u%=△Up％＊P＊L ③两相带零线三线线路△U≈2．25＊△Up%＊P＊L 式中△u%一电压损失百分值,%△Up％——三相线路每一千瓦,公里的电压损失百分数，△u%kw．km P—有功负荷,Kw L—线路长度，Km 式中功率P取值：①对于负荷沿途基本分布均匀的基本照明和负荷间有一定距离，但功率值较均匀的景观照明，可近似按三相平衡均匀负荷计算。
你不得不知的十六种户外照明方式核心提示： LED路灯与常规路灯不同的是，LED光源采用低压直流供电、由GaN基功率型蓝光LED 与黄色合成的高效白光，具有高效、安全、节能、环保、寿命长、响应速度快、显色指数高等独特优点，可广泛应用于道路。
1、LED路灯：道路照明是城市照明的重要组成部分，传统的路灯常采用高压钠灯360度发光，光损失大的缺点造成了能源的巨大浪费。
LED路灯与常规路灯不同的是，LED光源采用低压直流供电、由GaN基功率型蓝光LED与黄色合成的高效白光，具有高效、安全、节能、环保、寿命长、响应速度快、显色指数高等独特优点，可广泛应用于道路。
2、太阳能路灯太阳能路灯是采用晶体硅太阳能电池供电，免维护阀控式密封蓄电池(胶体电池)储存电能，超高亮LED灯具作为光源，并由智能化充放电控制器控制，用于代替传统公用电力照明的路灯。
无需铺设线缆、无需交流供电、不产生电费;采用直流供电、控制;具有稳定性好、寿命长、发光效率高，安装维护简便、安全性能高、节能环保、经济实用等优点。
可广泛应用于城市主、次干道、小区、工厂、旅游景点、停车场等场所。
3、庭院灯通常是指6米以下的户外道路照明灯具，其主要部件由：光源、灯具、灯杆、法兰盘、基础预埋件5部分组成，因为庭院灯其具有多样性、美观性具有美化和装饰环境的特点，所以也被称之为景观庭院灯。
主要应用于城市慢车道、窄车道、居民小区、旅游景区，公园、广场等公共场所的室外照明，能够延长人们的户外活动的时间，提高财产的安全。
4、埋地灯灯体为压锛或不锈钢等材料，坚固耐用、防渗水，散热性能优良;面盖为304#精铸不锈钢材料，防腐蚀、抗老化;硅胶密封圈，防水性能优良，耐高温，抗老化;高强度钢化玻璃，透光度强，光线辐射面宽，承重能力强;所有坚固螺丝均用不锈钢;防护等级达IP67;可选配塑料预埋件，方便安装及维修。
广泛用于商场、停车场、绿化带、公园旅游景点、住宅小区、城市雕塑、步行街道、大楼台阶等场所，主要是埋于地面，用来做装饰或指示照明之用，还有的用来洗墙或是照树，其应用有相当大的灵活性。

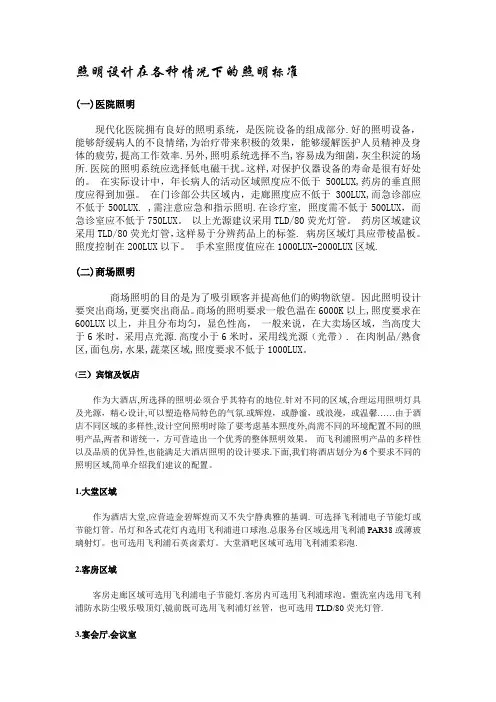

照明设计在各种情况下的照明标准(一)医院照明现代化医院拥有良好的照明系统，是医院设备的组成部分.好的照明设备，能够舒缓病人的不良情绪,为治疗带来积极的效果，能够缓解医护人员精神及身体的疲劳,提高工作效率.另外,照明系统选择不当,容易成为细菌，灰尘积淀的场所.医院的照明系统应选择低电磁干扰。
这样,对保护仪器设备的寿命是很有好处的。
在实际设计中，年长病人的活动区域照度应不低于500LUX,药房的垂直照度应得到加强。
在门诊部公共区域内，走廊照度应不低于300LUX,而急诊部应不低于500LUX. ,需注意应急和指示照明.在诊疗室, 照度需不低于500LUX，而急诊室应不低于750LUX。
以上光源建议采用TLD/80荧光灯管。
药房区域建议采用TLD/80荧光灯管，这样易于分辨药品上的标签. 病房区域灯具应带棱晶板。
照度控制在200LUX以下。
手术室照度值应在1000LUX-2000LUX区域.(二)商场照明商场照明的目的是为了吸引顾客并提高他们的购物欲望。
因此照明设计要突出商场,更要突出商品。
商场的照明要求一般色温在6000K以上,照度要求在600LUX以上，并且分布均匀，显色性高，一般来说，在大卖场区域，当高度大于6米时，采用点光源.高度小于6米时，采用线光源（光带）. 在肉制品/熟食区,面包房,水果,蔬菜区域,照度要求不低于1000LUX。
(三）宾馆及饭店作为大酒店,所选择的照明必须合乎其特有的地位.针对不同的区域,合理运用照明灯具及光源，精心设计,可以塑造格局特色的气氛.或辉煌，或静谧，或浪漫，或温馨……由于酒店不同区域的多样性,设计空间照明时除了要考虑基本照度外,尚需不同的环境配置不同的照明产品,两者和谐统一，方可营造出一个优秀的整体照明效果。
而飞利浦照明产品的多样性以及品质的优异性,也能满足大酒店照明的设计要求.下面,我们将酒店划分为6个要求不同的照明区域,简单介绍我们建议的配置。
1.大堂区域作为酒店大堂,应营造金碧辉煌而又不失宁静典雅的基调. 可选择飞利浦电子节能灯或节能灯管。
民用建筑电气设计规范·第九部分·各类建筑照明设计要求11.9.1住宅(公寓)电气照明.11.9.1.1住宅(公寓)照明宜选用以白炽灯、稀土节能荧光灯为主的照明光源。
11.9.1.2住宅(公寓)中的灯具，可根据厅、室使用条件选用升降式灯具。
11.9.1.3起居室的照明宜考虑多功能使用要求，如设置一般照明、装饰台灯、落地灯等。
高级公寓的起居厅照明宜采用可调光方式。
11.9.1.4可分隔式住宅(公寓)单元的布灯和电源插座的设置，宜适应轻墙任意分隔时的变化。
可在顶棚上设置悬挂式插座、采用装饰性多功能线槽或将照明灯具以及电气装置件与家具、墙本相结合。
11.9.1.5厨房的灯具应选用易于清洁的类型，如玻璃或搪瓷制品灯罩配以防潮灯口，并宜与餐厅(或方厅)用的照明光源显色性相一致或近似。
11.9.1.6卫生间的灯具位置应避免安装在便器或浴缸的上面及其背后。
开关如为跷板式时宜设于卫生间门外，否则应采用防潮防水型面板或使用绝缘绳操作的拉线开关。
11.9.1.7高级住宅(公寓)中的方厅、通道和卫生间等，宜采用带有指示灯的跷板式开关。
11.9.1.8为防范而设有监视器时，其功能宜与单元内通道照明灯和警铃联动。
11.9.1.9公寓的楼梯灯应与楼层层数显示结合，公用照明灯可在管理室集中控制。
高层住宅楼梯灯如选用定时开关时，应有限流功能并在事故情况下强制转换至点亮状态。
11.9.1.10有关住宅(公寓)室内插座的设置，应符合本规范第10.8.5条的规定。
11.9.1.11每户内的一般照明与插座宜分开配线，并且在每户的分支回路上除应装有过载、短路保护外并应在插座回路中装设漏电保护和有过、欠电压保护功能的保护装置。
11.9.1.12单身宿舍照明光源宜选用荧光灯，并宜垂直于外窗布灯。
每室内插座不应小于2组。
条件允许时可采用限电器控制每室用电负荷或采取其他限电措施。
在公共活动室亦应设有插座。
11.9.2学校电气照明11.9.2.1高等学校普通教室的照度值宜为150-200-3001x。

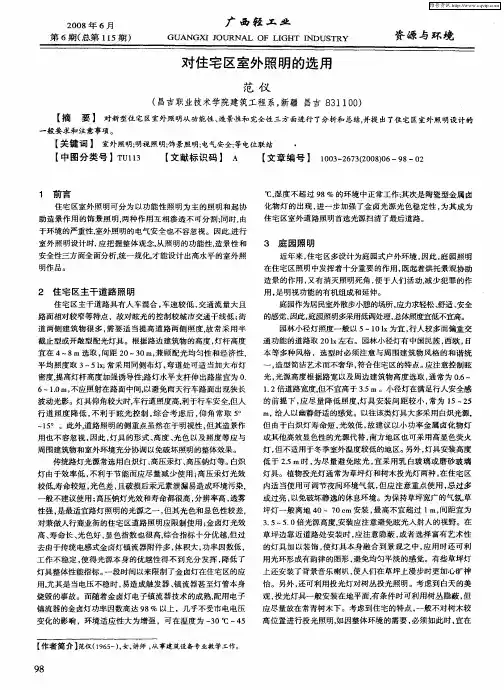

住宅区室外照明的选用【摘要】对新型住宅区室外照明从功能性、造景性和完全性三方面进行了分析和总结,并提出了住宅区室外照明设计的一般要求和注意事项。
【关键词】室外照明;明视照明;饰景照明;电气安全;等电位联结1 、前言住宅区室外照明可分为以功能性照明为主的照明和起协助造景作用的饰景照明,两种作用互相渗透不可分割;同时,由于环境的严重性,室外照明的电气安全也不容忽视。
因此,进行室外照明设计时, 应把握整体观念,从照明的功能性,造景性和安全性三方面全面分析,统一规化,才能设计出高水平的室外照明作品。
2 、住宅区主干道路照明住宅区主干道路具有人车混合,车速较低,交通流量大且路面相对较窄等特点,故对眩光的控制较城市交通干线低;街道两侧建筑物很多,需要适当提高道路两侧照度,故常采用半截止型或开敞型配光灯具。
根据路边建筑物的高度,灯杆高度宜在4~8 m 选取,间距20~30 m, 兼顾配光均匀性和经济性, 平均照度取3~5 lx; 常采用同侧布灯,弯道处可适当加大布灯密度,提高灯杆高度加强诱导性;路灯水平支杆伸出路崖宜为0. 6~1.0 m, 不应照射在路面中间,以避免雨天行车路面出现狭长波动光影。
灯具仰角较大时,车行道照度高,利于行车安全,但人行道照度降低,不利于眩光控制综合考虑后,仰角常取5°~15°。
此外,道路照明的侧重点虽然在于明视性,但其造景作用也不容忽视,因此,灯具的形式、高度、光色以及照度等应与周围建筑物和室外环境充分协调以免破坏照明的整体效果。
传统路灯光源常选用白炽灯,高压汞灯,高压钠灯等。
白炽灯由于效率低,不利于节能而应尽量减少使用;高压汞灯光效较低,寿命较短,光色差,且破损后汞元素泄漏造成环境污染,一般不建议使用;高压钠灯光效和寿命都很高,分辨率高,透雾性强,是最适宜路灯照明的光源之一,但其光色和显色性较差,对往往兼做人行商业街的住宅区道路照明应限制使用;金卤灯光效高、寿命长、光色好,显色指数也很高,综合指标十分优越,但过去由于传统电感式金卤灯镇流器附件多,体积大,功率因数低,工作不稳定,使得光源本身的优越性不能得到充分发挥,降低了灯具整体性能指标。
一段时间以来限制了金卤灯在住宅区的应用,尤其是当电压不稳时,易造成触发器、镇流器甚至灯管本身烧毁的事故。
而随着金卤灯电子镇流器技术的成熟,配用电子镇流器的金卤灯功率因数高达98 % 以上,几乎不受市电电压变化的影响,环境适应性大为增强,可在温度为-30 ℃~ + 45 ℃,湿度不超过98 % 的环境中正常工作;其次是陶瓷型金属卤化物灯的出现,进一步加强了金卤光源光色稳定性,为其成为住宅区室外道路照明首选光源扫清了最后道路。
3 、庭园照明近年来,住宅区多设计为庭园式户外环境,因此,庭园照明在住宅区照明中发挥着十分重要的作用,既起着烘托景观乃至协助造景的作用,是室外照明饰景功能的充分体现,又有消灭照明死角,便于人们活动,减少犯罪的作用,是明视功能的有机组成和延伸。
庭园作为居民室外散步小憩的场所,应力求轻松、舒适、安全的感觉,因此,庭园照明多采用低调处理,总体照度宜低不宜高。
园林小径灯照度一般以5~10 lx 为宜,行人较多而偏重交通功能的道路取20 lx 左右。
园林小径灯有中国民族,西欧,日本等多种风格,选型时必须注意与周围建筑物风格的和谐统一,造型简洁艺术而不奢华,符合住宅区的特点。
应注意控制眩光,光源高度根据路宽以及周边建筑物高度选取,通常为0.6~1. 2 倍道路宽度,但不宜高于3.5 m 。
小径灯在满足行人安全感的前提下,应尽量降低照度,灯具安装间距较小,常为15~25 m, 给人以幽静舒适的感觉。
以往该类灯具大多采用白炽光源,但由于白炽灯寿命短,光效低,故建议以小功率金属卤化物灯或其他高效显色性的光源代替,南方地区也可采用高显色荧火灯,但不适用于冬季室外温度较低的地区。
另外,灯具安装高度低于2.5 m 时,为尽量避免眩光,宜采用乳白玻璃或磨砂玻璃灯具。
植物投光灯通常为草坪灯和树木投光灯两种, 在住宅区内适当使用可调节夜间环境气氛,但应注意重点使用,忌过多或过亮,以免破坏静逸的休息环境。
为保持草坪宽广的气氛,草坪灯一般离地40~ 70 cm 安装,最高不宜超过1 m, 间距宜为3. 5~5. 0 倍光源高度,安装应注意避免眩光入射人的视野。
在草坪边靠近道路处安装时,应注意隐蔽,或者选择富有艺术性的灯具加以装饰,使灯具本身融合到景观之中,应用时还可利用光环形成有韵律的图形,避免均匀平淡的感觉。
有些草坪灯上还安装了背景音乐喇叭,使人们在草坪上漫步时更加心旷神怡。
另外,还可利用投光灯对树丛投光照明。
考虑到白天的美观,投光灯具一般安装在地平面,有条件时可利用树丛隐蔽,但应尽量放在常青树木下。
考虑到住宅的特点,一般不对树木较高位置进行投光照明,如因整体环境的需要,必须如此时,宜在树旁设置灯杆来安装灯具,而不应直接在树杈上安装,以免影响树木的生长。
年代久远的古树名木,往往成为投光照明的重点,尤其应注意此点。
照明设计时应仔细核算灯具的数量、间距;安装时应精心调节灯头角度,既要做到整体照明环境明暗有致,构成丰富的立体感和层次感,又要避免在行人眼中产生入射眩光。
植物投光灯常采用汞灯光源,即起到节能的效果,又可使树木,草坪颜色更加碧绿鲜艳;为减少季节性维护工作量,住宅区花坛投光照明较为少见,如有应用时,应注意采用高显色光源,如卤素灯、金卤灯或新型荧光灯等。
可采用单面投射,也可进行多面照明;灯具可置于地面或地下,也可固定在灯杆上,根据具体体形和重点,安排照明点的位置和排列,精心选择光色、光强,调节投射角度、投射面等,以通过阴影和不同的亮度,制造鲜明的轮廓效果和突出重点。
由于住宅区整体环境照度不高,小区照明的照度亦不必太高就可取得令人满意的效果,同时还应注意尽量减少眩光影响。
简单地说,既要烘托主体,又不能破坏小区整体环境的协调性,这是照明基本的设计原则。
在静水或缓速流动的水边安装投光灯具,采用直射光源照射水面,利用水面反光映照近旁景物,可达到赏心悦目、安逸祥和的效果,风吹水动时,还能取得不同亮度连续变化水景的动态效果。
由于住宅区整体环境较幽暗,灯具照度不应过高,以30~75 lx 为宜,同时,灯具应注意合理布局,避免在人员活动区产生较强的水面眩光。
喷水池,瀑布等较强烈的动态水景在住宅区应用较少,但有时在中心广场等处也可见到。
对喷泉照明,可在喷口后面或水流落点下安装投光灯具,由于空气和水的不同折射率,使灯光在进出水柱时产生二次折射,而显现瑰丽的色彩,也可使散落的水珠产生闪闪发光的效果。
对于瀑布,灯具宜安装在水流下部,根据瀑布落差,流量和水深等因素选择合适功率的投光灯。
对于阶梯式水流,则宜在每个阶梯底部安装线状光源。
水景灯一般可选用卤钨灯光源,利用其连续性光谱,灯光经过水体的反射或折射,产生绚丽多彩的效果。
灯具选用则应注意防水性能。
如建筑物泛光照明、灯串照明、霓虹灯、广告照明等,此类灯具热烈明快,色彩斑澜而富情绪化,不易使人获得宁静舒适的感觉,因此,住宅区内不宜大量使用。
确有必要时,也应对使用时间、使用场所、照度等有所限制,如灯串照明,通常在节假日期间使用;又如泛光照明,一般只宜在小区娱乐、商业中心少量使用,以免喧宾夺主,破坏整体气氛,影响居民休息。
4、室外照明供电和控制方式主要道路照明和安全照明宜由邻近的两台变压器引入两路低压电源,在控制室末端切换,以加强供电可靠性,方便居民, 减少罪案发生; 道路照明可采用三相电缆供电,隔盏换相方式,以免因一个回路故障而导致较大范围道路照明完全中断。
室外照明控制设备常设在物管中心或门房,大型住宅区也可分区露天设置。
道路照明宜采用时光控制器自动开关, 节约电能。
庭园照明可采用同一方式控制,也可由管理人员手动控制。
室外照明应能在深夜自动或手动关闭部分非重要灯光, 以节约电能。
5 、室外照明电气安全室外照明装置受风、雨、日、尘的侵蚀, 暴露于公众前,易遭儿童等无关人员或动物的破坏,通常要求设备防护等级有要求。
室外灯具覆盖范围大,灯具基础小,通常不具备作等电位联结的有利条件,故除喷水池,游泳池等特殊危险场所外,一般不做等电位联结。
此时,若发生接地故障,危险性较大;采用TN 接地系统的,自电源引来的PE 线还可能将别处的故障电压传导至室外照明装置外壳而造成危险。
因此,室外照明系统不宜采用TN 接地系统,而建议采用TT 接地系统,回路首端安装漏电保护器,动作电流不大于30 mA 。
对于投光灯,小区灯,广告灯,水景灯等以饰景功能为主的室外照明,一时断电不至于引起危险,漏电保护器可动作于切断回路电源开关;而对于大型住宅区内的交通主环道路照明,或者具有预防犯罪功能的室外照明灯具,应避免全回路停电,回路漏电保护器则只应动作于报警,此时,建议在每一路灯接线盒内装设一个小容量熔断器,兼做过流和接地故障保护, 对TT 系统而言, 其中Ia 为熔体额定熔断电流,通常取3~5 A ,RA 为照明器外壳接地电阻,一般要求不大于10 Ω。
当然, 对于少数高档住宅区,也可每灯安装漏电保护开关, 效果很好,但经济性较差,对物业管理要求较高,设计时应慎重。
水景照明对防电击安全的要求非常高。
水景防电击安全最本质的措施是等电位联结, 即将保护区(0~2 区) 内所有装置外壳可导电部分与位于这些区域内的外露可导电部分的保护线连接起来并经过总接地端子与接地装置相连,接地电阻一般要求不小于1Ω。
等电位的具体部件例如:水池等构筑物的外露金属件及内部钢筋,金属外框架或构件,金属栅栏或网罩等,金属给排水口,照明灯具及水泵等电器的金属外壳和构件,电线保护钢管,电缆金属铠装层等。
水景灯采用光电一体灯具时,安全要求高,设备多而维护管理的工作量大。
由于住宅区照明背景亮度较低,故采用光纤照明,也能达到令人满意的效果。
采用光纤作为联系发光点(光源电气部分) 和出光点(光源射出部分) 的介质,可根据需要将光源电气部分设置安全区域,确保照明电气安全。
除了安全性好的优点外,光纤照明还具有节能性好,安装控制方便等特点,通过对发光点采取加装彩色转盘或滤光片等措施可达到随意改变出光点色彩的目的。
因此,住宅区水景照明宜推广采用光纤照明方式。
