高频小信号放大电路
一.实验目的
1.了解Multisim软件的各项功能，掌握其使用方法。
2.通过使用Multisim软件来仿真电路，掌握高频小信号调谐放大器的工作原理。
3.了解负载对谐振回路的影响。
4.掌握高频小信号放大器动态范围的测试方法。
二.实验内容
1.并联谐振回路的演示仿真分析。
2.测试小信号放大器的静态工作状态。
3.观察放大器输出波形与谐振回路的关系。
4.测试放大器的幅频特性。
5.观察放大器的动态范围。
三.绘图
四.数据处理
<4>.动态数据分析：
增益计算公式：（2.）
幅频特性曲线：。
实验一小信号调谐放大电路一、实验目的1．熟悉THKGP高频电子线路综合实验箱、示波器、扫频仪、频率计、高频信号发生器、低频信号发生器、万用表的使用；2．了解谐振回路的幅频特性分析——通频带与选择性。
3．了解信号源内阻及负载对谐振回路的影响，并掌握频带的展宽。

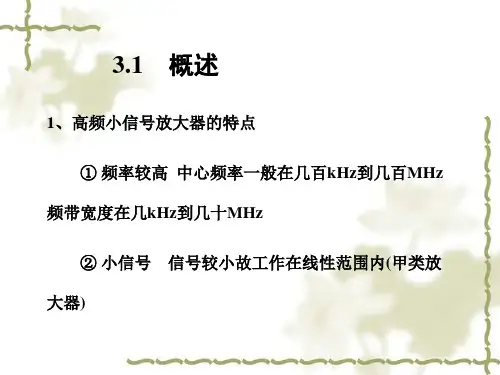

二、预习要求实验前，预习第一章：基础知识；第二章：高频小信号放大电路；三、实验原理与参考电路高频小信号放大器电路是构成无线电设备的主要电路，它的作用是放大信道中的高频小信号。
为使放大信号不失真，放大器必须工作在线性范围内，例如无线电接收机中的高放电路，都是典型的高频窄带小信号放大电路。
窄带放大电路中,被放大信号的频带宽度小于或远小于它的中心频率。
如在调幅接收机的中放电路中，带宽为9KHz，中心频率为465KHz，相对带宽Δf/f0约为百分之几。
因此，高频小信号放大电路的基本类型是选频放大电路，选频放大电路以选频器作为线性放大器的负载，或作为放大器与负载之间的匹配器。
它主要由放大器与选频回路两部分构成。
用于放大的有源器件可以是半导体三极管，也可以是场效应管，电子管或者是集成运算放大器。
用于调谐的选频器件可以是LC谐振回路，也可以是晶体滤波器，陶瓷滤波器，LC集中滤波器，声表面波滤波器等。
本实验用三极管作为放大器件，LC 谐振回路作为选频器。
在分析时，主要用如下参数衡量电路的技术指标：中心频率、增益、噪声系数、灵敏度、通频带与选择性。
单调谐放大电路一般采用LC回路作为选频器的放大电路，它只有一个LC回路，调谐在一个频率上，并通过变压器耦合输出，图1-1为该电路原理图。
CEcf0.7071u中心频率为f0 带宽为Δf=f2-f1图1-1、单调谐放大电路四、实验内容首先在实验箱上找到本次实验所用到的单元电路，然后接通实验箱电源，并按下+12V总电源开关K1，以及本实验单元电源开关K1100。
1．单调谐放大器增益和带宽的测试。
把K1101和K1102的1和2短接，把扫频仪的输出探头接到电路的输入端（TP 1101），扫频仪的检波探头接到电路的输出端（TP1102），然后在放大器的射极和调谐回路中分别接入不同阻值的电阻，分别测量单调谐放大器的中心频率、增益和带宽，记录并完成表1-1。
高频小信号放大电路课程设计一、课程设计要求（二）内容：设计一个高频小信号放大电路，利用构成四极管栅极基本电路的三极管，放大10KHZ频率、50mV幅值的脉冲输入信号，放大倍数在20以上，输出的信号的频率和幅值保持与输入信号基本相同，对输出节目信号加以调制，并对加载的模拟电路进行模拟仿真分析，研究各器件的参数对输出性能的影响，指出最佳仿真结果并给出改进措施。
（三）目的：掌握高频小信号放大电路的构成、功能和高频放大电路器件工作特性。
了解高频小信号放大电路最佳设计技术。
二、环境准备1. 硬件环境：采用N-TFP1台式模拟仿真器，加载电路模块中心，采用新建封装原理图加载模拟电路，采用CALAY抽象类完成模拟仿真；2. 软件环境：在C++编程环境下，编写模拟仿真程序，关于比特信号的模拟仿真均可完成；3. 仪器设备：示波器、示波器频率发生器、模块功率发生器，执行现场测试和分析仿真结果。
三、仿真实验（一）分析仿真电路和节点参数，进行电路建模；（二）基本模型程序实现，完成仿真程序编程，根据仿真结果对放大电路及节点参数进行修正，对不足的地方进行改进；（三）进行实时强大的现场测试，观察示波器的状态，并同时计算信号的准确峰值。
（四）通过统计仿真结果，分析节点参数和各模块误差。
（五）通过实验测量信号分析仪对放大倍数、放大品质系数、信号-噪声比等噪声参数进行测试，实现仿真结果的精确测试，准确分析放大器模型参数对信号有效程度的影响；四、总结和结论（一）本次课程设计完成了小信号的放大电路的仿真模型的设计，通过分析仿真结果，得到了正确的放大电路设计；（二）本次课程设计完成了放大电路的实时现场测试，通过实时测试，我们了解了放大电路的性能；（四）本次课程设计，加深了对高频小信号放大电路的理解，使学生掌握高频放大电路的基本知识。
