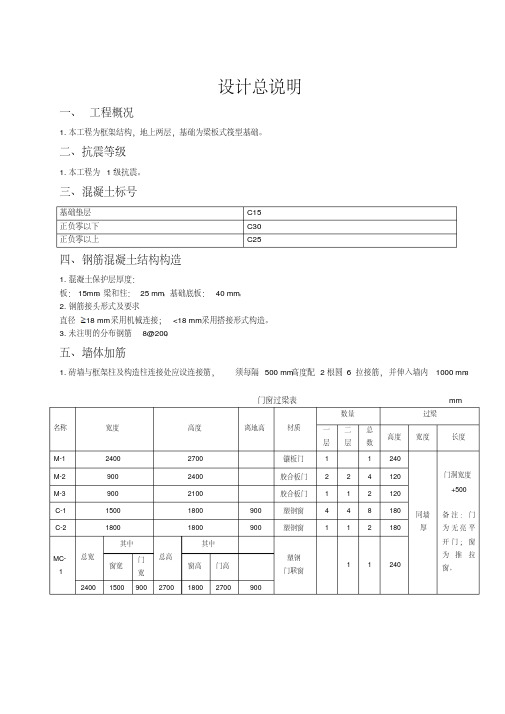

设计总说明一、工程概况1.本工程为框架结构，地上两层，基础为梁板式筏型基础。

二、抗震等级1.本工程为1级抗震。

三、混凝土标号基础垫层C15正负零以下C30正负零以上C25四、钢筋混凝土结构构造1.混凝土保护层厚度：板：15mm。

梁和柱：25 mm。

基础底板：40 mm。

2.钢筋接头形式及要求直径18 mm采用机械连接；<18 mm采用搭接形式构造。

3.未注明的分布钢筋8@200。

五、墙体加筋1.砖墙与框架柱及构造柱连接处应设连接筋，须每隔500 mm高度配2根圆6 拉接筋，并伸入墙内1000 mm。

门窗过梁表mm名称宽度高度离地高材质数量过梁一层二层总数高度宽度长度M-1 2400 2700 镶板门 1 1 240同墙厚门洞宽度+500备注：门为无亮平开门；窗为推拉窗。

M-2 900 2400 胶合板门 2 2 4 120 M-3 900 2100 胶合板门 1 1 2 120 C-1 1500 1800 900 塑钢窗 4 4 8 180 C-2 1800 1800 900 塑钢窗 1 1 2 180MC-1 总宽其中总高其中塑钢门联窗1 1 240窗宽门宽窗高门高2400 1500 900 2700 1800 2700 900装修做法层房间名称地面踢脚120mm墙裙1200mm 墙面天棚一层接待室地25A 裙10 A1 内墙5A 棚26（吊顶高3000）图形培训室地9 踢10A 内墙5A 棚2B钢筋培训室地9 踢10A 内墙5A 棚2B楼梯间地3 A 踢2A 内墙5A 楼梯底板做法：棚2B二层会客室楼8D 踢10A 内墙5A 棚2B清单培训室楼2D 踢2A 内墙5A 棚2B预算培训室楼2D 踢2A 内墙5A 棚2B 楼梯间内墙5A 棚2B阳台内装修楼8D阳台栏板1：2水泥底耐擦洗白色涂料面阳台底板：棚2B外装修阳台栏板外装修为： 1. 1：2水泥砂浆底； 2.绿色仿石涂料层三层挑檐内装修见图纸剖面图外侧上翻200内侧上翻250挑檐栏板：1：2水泥砂浆挑檐板底：棚2B 外装修挑檐栏板外装修为： 1. 1：2水泥砂浆底； 2.绿色仿石涂料层不上人屋面见图纸剖面图防水上翻250 女儿墙内装修为：外墙5A外墙装修外墙裙：高900mm，外墙27A1，贴彩釉面砖（红色）内墙裙：外墙面：外墙27A1，贴彩釉面砖（白色）台阶面层：１：2水泥砂浆；台阶面：100厚C15混凝土垫层；素土夯实散水面层：散水面层一次抹光，80厚C10混凝土，垫层；伸缩缝：沥青砂浆嵌缝广联达培训楼工程做法表编号装修名称用料及分层做法地25A 硬实木复合地板地面1、9.5厚硬实木复合地板，榫槽、榫舌及尾部满涂胶液后粘铺（专用胶与地板配套生产）2、35厚C15细石混凝土随捣随抹平3、1.5厚JS防水涂料4、50厚C15细石混凝土随捣随抹平5、150厚3：7灰土6、素土夯实地9-1 铺地砖地面1、粘结剂铺贴10厚600*600MM地砖，稀水泥浆擦缝2、素水泥浆结合层一道（内掺建筑胶）3、20厚1：3水泥砂浆找平层4、50厚C10混凝土垫层5、150厚3：7灰土6、土夯实编号装修名称用料及分层做法地3A 水泥地面1、20厚1：2.5水泥砂浆抹面压实赶光2、素水泥结合层一道（内掺建筑胶）3、50厚C10混凝土垫层4、50厚3：7灰土5、素土夯实楼8D-1 铺地砖楼面1、结剂铺贴600*600MM地砖，稀水泥浆擦缝2、素水泥浆结合层一道（内掺建筑胶）3、35厚C15细石混凝土找平层4、素水泥浆结合层一道（内掺建筑胶）5、钢筋混凝土楼板楼2D 水泥楼面1、20厚1：2.5水泥砂浆抹面压实赶光2、素水泥结合层一道（内掺建筑胶）3、钢筋混凝土楼板踢10A-2 大理石板踢1、10厚大理石踢脚板，稀水泥浆擦缝2、 20厚水玻璃耐酸砂浆铺贴踢2A 水泥踢脚1、8厚1：2.5水泥砂浆抹面压实赶光2、素水泥结合层一道3、10厚1：3水泥砂浆打底踢10A1 胶合板墙裙1、聚酯清漆三遍2、红榉板面层（普通）3、木龙骨三夹板基层4、JS防水涂料5、 1：2.5水泥砂浆墙面内墙5A-1 水泥砂浆墙面1、刷乳胶漆三遍2、5厚1：2.5水泥砂浆找平3、15厚1:3水泥砂浆打底扫毛或划出纹道外墙5A 水泥砂浆墙面1、5厚1：2.5水泥砂浆罩面2、15厚1:3水泥砂浆打底扫毛或划出纹道棚26 纸面石膏吊顶1、刷乳胶漆三遍（板缝贴胶带、点锈）2、满刮2遍面层耐水腻子找平3、满刮氯偏共聚乳液，防潮涂料三道4、9．5厚纸面石膏板，用自攻螺丝与龙骨固定。

建筑工程定额计量与计价课程设计一、课程设计背景建筑工程定额计量与计价课程是建筑学专业的重要课程之一。

本课程的主要内容是建筑工程的定额计量、计价以及成本控制等方面的知识。

通过本课程的学习，可以帮助学生掌握建筑工程量清单的编制方法、建筑工程造价控制方法等实用技能，提高学生的实际操作能力，为其未来从事相关工作打下坚实的基础。

二、课程设计目标1. 理论学习通过学习建筑工程定额计量与计价课程，让学生了解建筑工程中各个部分的量与价的计算方法，加深对建筑工程计量与计价的理解，并掌握国家有关建筑工程定额和标准的相关要求。

2. 实践操作通过案例分析与实际操作，让学生掌握建筑工程定额计量与计价的具体实践操作技能，并能够应用到实际项目中去，提高工作实际操作的能力。

3. 综合素养通过建筑工程定额计量与计价课程的学习，培养学生的综合素养，提高他们的分析、判断、决策能力和创新意识，使其具备独立思考和解决问题的能力。

三、课程设计内容1. 建筑工程量清单编制方法建筑工程量清单是建筑工程计量和计价的基础，是保证工程建设项目顺利进行的重要工作。

本课程将介绍建筑工程量清单的编制方法，包括量取规则、单位换算和各种定额的使用。

2. 建筑工程计价方法建筑工程计价是建筑工程管理中的重要一环，是为建筑工程活动提供经济资料和技术数据的基础。

本课程将介绍建筑工程计价的方法，包括单价分析法、预算控制法和定额估价法等。

3. 建筑工程造价控制方法建筑工程造价控制是指在建筑工程的各个阶段内，根据工程的实际情况和各种综合因素，对建筑工程的费用进行计算、比较和控制。

本课程将介绍建筑工程造价控制的方法，包括建筑工程造价分析、设备材料进场管理和施工组织与控制等内容。

4. 案例分析为了提高学生实际操作能力，本课程设置了案例分析环节，通过对实际建筑工程的案例分析和讨论，提高学生在实践操作中灵活运用理论知识的能力。

四、课程设计考核本课程的考核方式主要采用实验课和期末考试相结合的方式。

《建筑工程计量与计价》课程项目化教学设计【摘要】本文从项目化教学的角度探讨了《建筑工程计量与计价》课程的教学设计。

在介绍了项目化教学的背景、研究目的和意义。

在分别概述了项目化教学的概念和特点，分析了该课程的特点，提出了项目化教学设计的原则，设计了课程目标及教学内容，讨论了教学方法与手段。

在总结了项目化教学对课程的影响，评价了教学效果，并展望了未来的发展方向。

项目化教学能够提高学生的实践能力和创新能力，有助于培养学生的综合素质，提升课程的教学效果，是一种有效的教学模式。

【关键词】建筑工程计量与计价、项目化教学、教学设计、课程目标、教学方法、教学效果、未来发展。

1. 引言1.1 背景介绍建筑工程计量与计价是建筑工程专业中的重要课程，它涉及到建筑工程中的成本、工程量、造价等方面，对于培养学生的实际操作能力和综合素质具有重要意义。

传统的教学模式往往过于理论化、缺乏实践性，难以满足学生的学习需求和社会对人才的需求。

将项目化教学引入《建筑工程计量与计价》课程教学中，可以有效提高教学质量，增强学生的实践能力和创新能力。

在当前教育背景下，项目化教学已经成为一种广泛应用的教学模式，它强调学生围绕一个具体的项目进行学习和实践，通过完成项目来实现知识的获取和能力的提升。

对于《建筑工程计量与计价》这门专业课程来说，项目化教学能够更好地将理论知识与实际工程实践相结合，使学生在动手操作中加深对知识的理解，提升学习积极性和实践能力。

本课程项目化教学设计旨在通过引入项目化教学模式，实现课程教学的有效转变，促进学生的全面发展和提升教学效果。

1.2 研究目的研究目的是通过对《建筑工程计量与计价》课程项目化教学设计的探讨，旨在提高课程教学质量，激发学生学习的兴趣和动力，培养学生的实际操作和解决问题的能力。

具体目的包括：1.探讨项目化教学模式在建筑工程计量与计价课程中的应用效果，深入研究项目化教学设计对学生学习成效的影响；2.分析项目化教学设计在提升学生实践能力和创新能力方面的作用，探索适合建筑工程计量与计价课程的项目化教学策略；3.评价项目化教学模式对学生职业能力培养的影响，为提高建筑工程计量与计价课程教学质量提供理论支持和实践指导。

建筑工程计量与计价课程设计图纸在建筑工程领域，计量与计价是至关重要的环节，而课程设计图纸则是实现这一目标的重要工具。

通过对设计图纸的深入研究和分析，我们能够准确计算工程量，并合理确定工程造价，为建筑项目的顺利实施提供有力的保障。

建筑工程计量与计价课程设计图纸通常包括建筑平面图、立面图、剖面图、结构施工图等。

这些图纸详细地展示了建筑物的各个部分的尺寸、形状、材料以及构造等信息，是进行计量与计价工作的基础。

建筑平面图是设计图纸中最基本的一种，它展示了建筑物在水平方向上的布局。

从平面图中，我们可以了解到建筑物内部各个房间的分布、门窗的位置和尺寸、墙体的厚度和走向等。

这些信息对于计算建筑面积、室内装修工程量以及墙体工程量等都具有重要意义。

例如，通过测量房间的长和宽，我们可以计算出房间的面积，从而确定地面铺设材料的用量；根据门窗的尺寸，我们能够计算出门窗洞口的面积，以便在墙体工程量计算中扣除。

立面图则展示了建筑物的外观形象，包括外墙的装饰材料、门窗的样式以及屋顶的形式等。

通过立面图，我们可以估算外墙装饰工程的工程量，如面砖、涂料的面积等。

同时，立面图还能为我们提供建筑物高度的信息，这对于计算垂直运输费用和脚手架费用等是必不可少的。

剖面图能够让我们更清晰地了解建筑物内部的结构和构造。

它展示了建筑物在垂直方向上的分层情况、楼板和梁的位置及尺寸、楼梯的形式等。

通过剖面图，我们可以准确计算楼板、梁、楼梯等构件的混凝土和钢筋用量。

此外，剖面图还能帮助我们判断建筑物的复杂程度，从而合理确定工程造价。

结构施工图是建筑工程计量与计价中最为关键的图纸之一。

它包括基础平面图、基础详图、柱梁板配筋图等。

基础平面图和详图为我们提供了基础工程的尺寸和配筋信息，我们可以据此计算基础的混凝土和钢筋用量。

柱梁板配筋图则详细展示了柱子、梁和板的钢筋布置情况，通过对钢筋的规格、长度和数量的计算，能够准确得出钢筋工程的工程量。

在进行建筑工程计量与计价时，我们需要对课程设计图纸进行仔细的阅读和理解。
