光纤接口与光纤线分类

ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点。

ST、SC连接器接头常用于一般网络。

ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。

MTRJ 型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。

连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。

适用于在电信和数据网络系统中的室内应用。

光纤接口连接器的种类光纤连接器，也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。

不是经常接触光纤的人可能会误以为GBIC和SFP模块的光纤连接器是同一种，其实不是的。

SFP模块接LC光纤连接器，而GBIC接的是SC光纤光纤连接器。

下面对网络工程中几种常用的光纤连接器进行详细的说明：①FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

一般在ODF侧采用(配线架上用的最多)②SC型光纤连接器：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。

(路由器交换机上用的最多)③ST型光纤连接器：常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。

（对于10Base-F连接来说，连接器通常是ST类型。

常用于光纤配线架）④LC型光纤连接器：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。

（路由器常用）⑤MT-RJ：收发一体的方形光纤连接器，一头双纤收发一体常见的几种光纤线光纤接口大全各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下λ“/”前面部分表示尾纤的连接器型号λ“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

光纤接口类型及光纤收发器指示灯图解光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）RLK常亮，光口接收链路正常；不亮，接收链路错误TLK常亮，光口发送链路正常；不亮，若RLK亮，发送链路错误ACT闪亮，光口有数据传输常亮，远端收发器的电口链路正常；不亮，链常亮,远端收发器可以远端RMD网管；不亮，远端收发器不能远端网管FDX/COL常亮，电口工作于全双工；不亮，半双工；闪亮，半双工有碰撞LNK/ACT常亮，电口链路正常；不亮，链路错误；闪亮，电口有数据传输100M常亮，电路速率为100M；不亮，电路速率10MPWR常亮，电源工作正常，反之错误附件 - 如何获取无忧币- 下载扣无忧币规则2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB) 2010-10-29 16:014.jpg (15.84 KB) 2010-10-29 16:015.jpg (15.79 KB) 2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

13几种光纤接口(ST,SC,LC,FC)光纤这东西有时候挺tm烦人的，寡人总结了常用的几种光纤接头。

上面这个图是LC到LC的，LC就是路由器常用的SFP，mini GBIC所插的线头。

:///CMS/Files/Uploadimages/1146493938.jpg" border=0>FC转SC，FC一端插光纤步线架，SC一端就是catalyst也好，其他也好上面的GBIC所插线缆。

ST到FC，对于10Base-F连接来说，连接器通常是ST类型，另一端FC连的是光纤步线架。

Sc到Sc两头都是GBIC的。

SC到LC，一头GBIC,另一头MINI-GBIC。

现在局域网工程中主干部分的布线大量采用光纤，光纤的特性使光纤接口的连接复杂而专业。

由于光纤设备的接口类型较多，也使我们在选择时不知所措，因此本文将向网友介绍在局域网布线工程中常用到的光纤、常见的光纤接口及其使用范围，各种光纤跳线、尾纤和常用有哪些。

光纤的分类与特性光纤标准多、参数复杂、一般的非专业人员很难理解，但对一般的局域网，我们只需简单了解以下多模光纤和单模光纤的概念就可以了。

多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这限制了传输数字信号的频率，而且随距离的增加会更加严重。

例如：600MB/ KM的光纤在2KM时则只有300MB的带宽了。

因此，多模光纤传输的距离就比较近，一般只有几公里。

多模光纤一般采用LED（发光二级管）作为光源。

对于局域网我们一般采用多模光纤，一方面传输距离较短，二方面是多模光纤本身及配套设备单模成本低。

在实际工程中多采用62. 5μm的室内或室外多模光纤。

单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

因此，其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

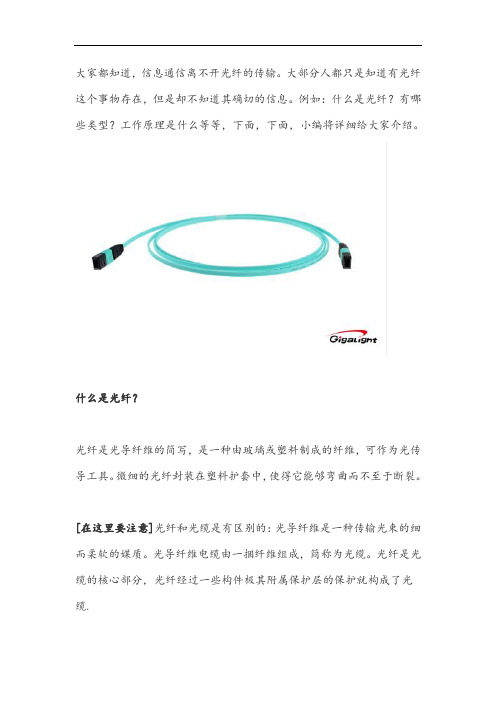

大家都知道，信息通信离不开光纤的传输。

大部分人都只是知道有光纤这个事物存在，但是却不知道其确切的信息。

例如：什么是光纤？有哪些类型？工作原理是什么等等，下面，下面，小编将详细给大家介绍。

什么是光纤？光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具。

微细的光纤封装在塑料护套中，使得它能够弯曲而不至于断裂。

[在这里要注意]光纤和光缆是有区别的：光导纤维是一种传输光束的细而柔软的媒质。

光导纤维电缆由一捆纤维组成，简称为光缆。

光纤是光缆的核心部分，光纤经过一些构件极其附属保护层的保护就构成了光缆.光纤大小在多模光纤中，芯的直径是50μm和62.5μm两种，大致与人的头发的粗细相当。

而单模光纤芯的直径为8μm~10μm，常用的是9/125μm。

光纤的种类按传输模式分类按照光在光纤中的传输模式，可以分为多模光纤（MMF）和单模光纤。

多模逛下的中心玻璃芯比较粗（50μm和62.5μm），可传多种模式的光。

但是其模间色散较大，这就限制了传输数字信号的频率，因此，多模光纤传输的距离就比较近，一般只有几公里。

单模光纤中心玻璃芯很细（常用为9/125μm），只能传输一种模式的光。

因此，其模间色散很小，适用于远程通讯。

按光纤的材料分类按照光纤的材料，可以将光纤的种类分为石英光纤和全塑光纤。

石英光纤一般是指由掺杂石英芯和掺杂石英包层组成的光纤。

这种光纤有很低的损耗和中等程度的色散。

目前通信用光纤绝大多数是石英光纤。

全塑光纤是一种通信用新型光纤，尚在研制、试用阶段。

全塑光纤具有损耗大、纤芯粗(直径100～600μm)、数值孔径(NA)大(一般为0.3～0.5，可与光斑较大的光源耦合使用)及制造成本较低等特点。

目前，全塑光纤适合于较短长度的应用，如室内计算机联网和船舶内的通信等。

按光纤剖面折射率分布分类按照光纤剖面折射率分布的不同，可以将光纤的种类分为阶跃型光纤和渐变型光纤。

光纤接口类型1：FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣。

常见网络接口和线缆日期：2007-05-23密级：内部公开杭州华三通信技术有限公司⏹常见网络电接口和线缆 ⏹光纤和光接口目录常见网络电接口和线缆LAN接口和线缆WAN接口和线缆以太网的类型10M 以太网（标准以太网）100M 以太网（快速以太网）1000M 以太网（千兆以太网）10G以太网（万兆以太网）10M以太网接口10Base-T目前使用最广泛的局域网标准之一使用双绞线作为物理传输介质10Base5曾经广泛应用于主干局域网使用粗同轴电缆作为物理传输介质10Base2使用细同轴电缆作为物理传输介质10Base-T的物理介质3类双绞线4类双绞线5类双绞线超5类双绞线6类双绞线有屏蔽与非屏蔽之分均为8芯电缆双绞线的类型由单位长度内的绞环数确定5类双绞线的线序Side1直连网线12345678交叉网线12345678Side 2 Side 11234567812345678Side 2 Side 1 1=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 11=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/橙2=橙3=白/绿4=蓝5=白/蓝6=绿7=白/棕8=棕Side 21=白/绿2=绿3=白/橙4=蓝5=白/蓝6=橙7=白/棕8=棕设备连接方式注：现在很多设备已能自适应交叉或直连线缆，请参考具体产品手册。

主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST 路由器cross cross normal N/A SC/ST 交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A交换机光口SC/ST SC/ST N/A N/A SC/ST波特率（bps）最大传输距离（米）2400 604800 609600 3019200 3038400 2064000 20115200 10波特率（bps）最大传输距离（米）2400 12504800 6259600 31219200 156100M以太网接口100Base-TX物理介质采用5类以上双绞线网段长度最多100米100Base-FX物理介质采用单模光纤，网段长度可达10公里物理介质采用多模光纤，网段长度最多2000米快速以太网由IEEE 802.3u标准定义1000M以太网接口1000Base-T物理介质采用5类以上双绞线，网段长度最多100米1000Base-F物理介质采用多模光纤，网段长度最多500米IEEE 802.3z和802.3abWAN窄带广域网PSTN：Public Switched Telephone Network，公共交换电话网ISDN：Integrated Services Digital Network，综合业务数字网DDN：Digital DataNetwork，数字数据网帧中继：Frame RelayX.25：公用分组交换网宽带广域网ATM：异步传输模式SDH：同步数字系列异步& 同步串口异步串口两种异步串口：异步串口分为设置成异步方式的同/异步串口和专用异步串口异步串口可以设为专线方式和拨号方式，常用的是拨号方式同步串口可以工作在DTE和DCE两种方式可以外接多种类型电缆支持多种链路层协议支持IP和IPX网络层协议display interface serial命令可显示同步串口的信息V.24规程的机械特性DB50（路由器端）--DB25（外接网络端）可工作在同步和异步两种方式下异步工作方式下最高传输速率是115200bps同步方式下最高传输速率为64000bpsV.24规程的机械特性DB50（路由器端）--DB25（外接网络端）V.24电气特性、传输速率和距离在路由器中使用V.24的有WAN、AUX、8AS、Console符合标准的RS-232电平：±12V 传输速率和距离主机路由器交换机普通口交换机级连口交换机光口主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST2400 604800 60V.35规程的机械特性DB34（外接网络端）--DB50（路由器端）DTE端为34针型插头DCE端为34孔型插头V.35电气特性、传输速率和距离控制信号遵从标准RS-232电平标准：±12V数据与时钟遵从V.35电平标准：±0.5V同步方式下最大传输速率是：2048000 bps EIA/TIA-V.35 电缆的速率和传输距离主机路由器交换机普通口交换机级连口交换机主机cross cross normal N/A SC/ST路由器cross cross normal N/A SC/ST交换机普通口normalnormalcross Normal N/A交换机级连口N/A N/A Normal N/A N/A 交换机光口SC/ST SC/ST N/A N/A SC/ST波特率（bps）最大传输距离（米）2400 604800 609600 30ISDN BRI接口BRI 接口：2B+DU口使用两芯的RJ-11或者RJ-45连接器S/T口使用四芯的RJ-45连接器PRI接口在Quidway R系列路由器上以CE1/PRI接口的形式出现CE1/PRI接口带BNC头的连接器用于接75欧姆非平衡同轴电缆的网络端目录⏹常见网络电接口和线缆⏹光纤和光接口光和光纤光光是一种电磁波。

光纤接口大全●∙各种光纤接口类型介绍光纤接头FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC或ST型SFP 小型封装GBIC,使用的光纤为LC型使用的光纤:单模: L ,波长1310 单模长距LH 波长1310,1550多模:SM 波长850SX/LH表示可以使用单模或多模光纤●∙ 在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下●∙ “/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。

传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。

“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。

●∙ 连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图此主题相关图片如下：●∙/”后面表明光纤接头截面工艺，即研磨方式。

“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。

“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF 架部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。

◆∙∙另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。

由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。

光纤跳线FC、SC、ST、MU、LC、MTRJ 这些类型都什么意思光纤是一种将讯息从一端传送到另一端的媒介.是一条玻璃或塑胶纤维,作为让讯息通过的传输媒介。

通常「光纤」与「光缆」两个名词会被混淆.多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为「光缆」.光纤外层的保护结构可防止周遭环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似，只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中，芯的直径是15mm~50mm，大致与人的头发的粗细相当。

而单模光纤芯的直径为8mm~10mm。

芯外面包围着一层折射率比芯低的玻璃封套，以使光纤保持在芯内。

再外面的是一层薄的塑料外套，用来保护封套。

光纤通常被扎成束，外面有外壳保护。

纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体，它质地脆,易断裂,因此需要外加一保护层。

光纤的特性由於光纤是一种传输媒介,它可以像一般铜缆线,传送电话通话或电脑数据等资料,所不同的是,光纤传送的是光讯号而非电讯号.因此,光纤具有很多独特的优点.如:宽频宽.低损耗.屏蔽电磁辐射.重量轻.安全性.隐密性.光纤系统的运作你可能知道任何通讯传输的过程包括:编码→传输→解码,当然,光纤系统的传输过程也大致相同.电子讯号输入后,透过传输器将讯号数位编码,成为光讯号,光线透过光纤为媒介,传送到另一端的接受器,接受器再将讯号解码,还原成原先的电子讯号输出.光纤光缆的运用光缆的应用区分,可分为3种:专业用途,一般屋外,一般屋内.在专业用途上包括海底光缆,高压电塔上之空架光缆,核能电厂之抗辐射光缆,化工业之抗腐蚀光缆等.而一般屋内及一般屋外的分类差异,依各型光缆依制造设计时之特质,其所适用之范围各有不同.光缆从屋外至屋内的过程中可分为空架,地下道,直接埋设,管道间铺设,室内用。

光纤的历史1880-AlexandraGrahamBell发明光束通话传输1960-电射及光纤之发明1977-首次实际安装电话光纤网路1978-FORT在法国首次安装其生产之光纤电1990-区域网路及其他短距离传输应用之光纤2000-到屋边光纤=>到桌边光纤光纤的分类光纤连接器光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。

光纤接口类型及光纤收发器指示灯图解光纤接口类型：FC 圆型带螺纹(配线架上用的最多)ST 卡接式圆型SC 卡接式方型(路由器交换机上用的最多)PC 微球面研磨抛光APC 呈8度角并做微球面研磨抛光MT-RJ 方型,一头双纤收发一体( 华为8850上有用)光纤模块:一般都支持热插拔,GBIC Giga Bitrate Interface Converter, 使用的光纤接口多为SC 或ST型SFP 小型封装GBIC,使用的光纤为LC型（附件为一些跳线实物图）光收发器：例子1光纤收发器：左上角——亮时代表1000M速率右上角——亮时代表100M速率左中间——亮时代表已接上尾纤，闪烁代表正在传输数据右中间——亮时代表已接上网线，闪烁代表正在传输数据左下角——亮时代表已接入电源线右下角——亮时代表全双工速率，灭时代表半双工例子2类型光收发器：（见附件）100M 常亮，电路速率为100M；不亮，电路速率10M PWR 常亮，电源工作正常，反之错误2.jpg (22.85 KB)2010-10-29 16:013.jpg (17.58 KB)2010-10-29 16:014.jpg (15.84 KB)2010-10-29 16:015.jpg (15.79 KB)2010-10-29 16:016.jpg (21.53 KB)2010-10-29 16:08光纤收发器类型2六灯说明和指示的功能指示灯灯功能POWER：亮表示光纤收发器已经通电FX LINK/ACT：亮表示光纤连接口已经连接好。

闪烁表示光纤接口有数据接收或发送FX100：亮表示收发器的光口处于100M状态1000M的一样FDX/COL：亮表示收发器处于全双工工作模式熄灭表示收发器处于半双工工作模式闪烁表示连接有冲突或者有碰撞TP LINK/ACT ：亮表示光纤收发器上的RJ45接口连接好闪烁表示光纤收发器上的RJ45有数据接收或发送TP100：亮表示双绞线端口的速度为100M熄灭表示双绞线端口的速度为10MFX-100m 光口速率指示/100M光口速率指示，灯亮为100M速率FX-LNK 光纤连接状态指示光纤连接正常时亮,收不到光时灭，有数据收发时闪亮光纤收发器指示灯的含义：光纤收发器有6个LED指示灯，它们显示了收发器的工作状态，根据LED所示，就能判断出收发器是否工作正常和可能有什么问题，从而能帮助找出故障。

光接口类型和参数光接口类型和参数 (1)1 光纤的种类 (1)2 光接口类型 (2)3 光接口参数 (3)1光线路码型 (3)2 S点参数——光发送机参数 (4)3 R点参数——光接收机参数 (5)小结 (5)习题 (6)目标：掌握光接口的类型。

掌握光接口的常用参数的概念及相关规范。

传统的准同步光缆数字系统是一个自封闭系统，光接口是专用的，外界无法接入。

而同步光缆数字线路系统是一个开放式的系统，任何厂家的任何网络单元都能在光路上互通，即具备横向兼容性。

为此，必须实现光接口的标准化。

6.1 光纤的种类SDH光传输网的传输媒质当然是光纤了，由于单模光纤具有带宽大、易于升级扩容和成本低的优点，国际上已一致认为同步光缆数字线路系统只使用单模光纤作为传输媒质。

光纤传输中有3个传输“窗口”——适合用于传输的波长范围；850nm、1310nm、1550nm。

其中850nm窗口只用于多模传输，用于单模传输的窗口只有1310nm和1550nm两个波长窗口。

光信号在光纤中传输的距离要受到色散和损耗的双重影响，色散会使在光纤中传输的数字脉冲展宽，引起码间干扰降低信号质量。

当码间干扰使传输性能劣化到一定程度（例10-3）时，则传输系统就不能工作了，损耗使在光纤中传输的光信号随着传输距离的增加而功率下降，当光功率下降到一定程度时，传输系统就无法工作了。

为了延长系统的传输距离，人们主要在减小色散和损耗方面入手。

1310nm光传输窗口称之为0色散窗口，光信号在此窗口传输色散最小，1550nm窗口称之为最小损耗窗口，光信号在此窗口传输的衰减最小。

ITU-T规范了三种常用光纤：符合G.652规范的光纤、符合G.653规范的光纤、符合规范G.655的光纤。

其中G.652光纤指在1310nm波长窗口色散性能最佳，又称之为色散未移位的光纤（也就是0色散窗口在1310nm波长处），它可应用于1310nm和1550nm两个波长区；G.653光纤指1550nm波长窗口色散性能最佳的单模光纤，又称之为色散移位的单模光纤，它通过改变光纤内部的折射率分布，将零色散点从1310nm迁移到1550nm波长处，使1550nm波长窗口色散和损耗都较低，它主要应用于1550nm工作波长区；G.654光纤称之为1550nm波长窗口损耗最小光纤，它的0色散点仍在1310nm波长处，它主要工作于1550nm窗口，主要应用于需要很长再生段传输距离的海底光纤通信。
