机械原理课程设计说明书设计题目：专用精压机专业：班级：姓名：学号：指导教师：目录1 设计任务 (1)1.1 设计题目 (1)1.2 工作原理及工艺动作过程 (2)1.3 原始数据及设计要求 (2)1.4 设计任务 (2)2机械机构功能的简单分析 (3)3系统传动方案设计 (3)3.1 原动机类型的选择 (3)3.2 主传动机构的选择 (4)4．执行机构方案的设计和选择 (4)5、机械系统运动方案的拟定与原理说明 (9)5.1机型的选择 (10)5.2自动机的执行机构 (10)6、机械系统运动方案的拟定与原理说明.................13 7 执行机构的尺寸设计及计.............................................................................................................................7.冲压结构的计算 (13)7.2传动机构尺寸设计 (13)8、飞轮设计 (15)9、动机构的选择与比较 (15)10、运动循环图 (16)11、设计心得与体会 (17)12 总体装配图 (19)13、参考文献 (20)1 设计任务设计一用于薄壁铝合金制件的精压机,并完成有关尺寸的计算和机构选型等要求。
1.1 设计题目专用精压机1.2 工作原理及工艺动作过程专用精压机是用于薄壁铝合金制件的精压深冲工艺。
它是将薄壁铝板一次冲压成为深筒形。
它的工艺动作主要有:1）将新坯料送至待加工位置。
2)下模固定、上模冲压拉延成形将成品推出模腔。
1.3 原始数据及设计要求（1）动力源是电动机，作转动；冲压执行构件为上模，作上下往复直移运动，其大致运动规律如图1（b）所示，具有快速接近工件、等速工作进给和快速返回的特性。
（2）精压成形制品生产率约每分钟70件。
（3）上模移动总行程为280 mm，其拉延行程置于总行程的中部，约100 mm。
1机械原理课程设计说明书——精压机冲压及送料系统的设计精压机是用于薄壁铝合金制件的精压深冲工艺。
它是将薄壁铝板一次冲压成为深筒形。
它的工艺动作主要有:1）将新坯料送至待加工位置；2)下模固定、上模冲压拉延成形将成品推出模腔。
2、原始数据及设计要求1)冲压执行构件具有快速接近工件、等速下行拉延和快速返回的运动特性。
2)精压成形制品生产率约每分钟50件；3)上模在冲压运动中所受的生产阻力如图2，图中Pc= 4000 N，上模回程所受摩擦力忽略不计.4）执行构件的工作段长度L=40mm工作段开始的位置L1=0.3H ，上模的行程长度H=2.6L，上模质量约为 50 Kg5)行程速比系数K≥1·5。
6)坯料输送最大距离100mm。
电机转速n=2900 r/min院系：机电工程学院班级：07机42学号：07293133姓名：陈鹏目录1—工作原理及工艺动作过程2—原始数据及设计要求3—设计任务4—分解工艺动作，拟定执行构件的运动形式5—根据工艺动作服序和协调要求拟定运动循环图6—方案的设计7—确定设计方案设计题目:精压机冲压及送料系统的设计1、工作原理及工艺动作过程：专用精压机是用于薄壁铝合金制件的精压深冲工艺。
它是将薄壁铝板一次冲压成为深筒形。
它的工艺动作主要：1）将新坯料送至待加工位臵；2）下模固定、上模冲压拉延成形将成品推出模腔。
2、原始数据及设计要求：1）以转动的电机为动力，从动件（执行机构）为上模，作上下往复运动，其运动规律由冲头行程图给出，具有快速下沉，等速工作进给和快速返回的特性。
2）机构应具有较好的传力性能，工作段的传动角[ᵞ]=40°。
3）上模到达工作段之前，送料机构已将坯料送至待加工位臵（下模上方）。
4）生产率为70件/min。
5）执行构件的工作段长度l=30~100mm,对应曲柄转角ᵞ=（1/3~1/2）π；上模行程长度必须大于工作段长度的两倍以上。
6）行程速度变化系数K≥1.57）送料距离H=60~250mm。
精压机冲压及送料系统设计精密压机冲压及送料系统是一种用于将金属板料冲裁、弯曲、拉伸等工艺加工的设备。
该系统具有高精度、高效率、稳定性好等特点，广泛应用于汽车、电子、机械等行业。
1.系统结构设计：精密压机冲压及送料系统主要由压机、送料机构、控制系统、安全系统和传感器组成。
其中，压机用于对金属板料施加压力，冲裁或形状加工；送料机构用于将金属板料送入压机工作区域；控制系统负责整个系统的动作控制和参数设定；安全系统用于保障操作人员的安全；传感器用于检测工作过程中的数据，如压力、位移、温度等。
2.系统动力设计：精密压机冲压及送料系统的主动力通常由液压、机械、电动等方式提供。
液压驱动方式具有响应速度快、力矩大的特点，可满足高速、高力度的冲压加工需求；机械驱动方式则适用于对动力要求较低的场合；电动驱动方式则具有高精度、高可控性的优点。
3.送料机构设计：精密压机冲压及送料系统的送料机构通常采用气体弹簧、电动滚筒或气动滚筒等方式。
气体弹簧具有力矩大、稳定性好等特点，适用于对送料精度要求较高的场合；电动滚筒具有速度可调、适应性强等特点，适用于对送料速度要求较高的场合；气动滚筒则具有速度快、精度高等特点，适用于对送料精度和速度都有较高要求的场合。
4.控制系统设计：精密压机冲压及送料系统的控制系统主要由硬件和软件构成。
硬件方面，需要采用高性能的PLC或CNC控制器，确保系统的动作准确和稳定；软件方面，需要根据具体工艺流程编写相应的程序，对系统的各个动作进行控制和监测。
5.安全系统设计：精密压机冲压及送料系统的安全系统主要包括安全防护装置、紧急停机按钮和报警系统等。
安全防护装置通常采用光栅、安全门等方式，用于防止操作人员受伤；紧急停机按钮可以在遇到紧急情况时迅速切断系统的动力；报警系统用于监测系统的工作状态，一旦发生异常情况，及时发出警报。
总之，精密压机冲压及送料系统设计需要综合考虑结构、动力、送料机构、控制系统和安全系统等因素。
冲压及送料机构课程设计概述冲压及送料机构是工业制造中常用的一种技术。
本文将对冲压及送料机构进行深入探讨，包括其定义、原理、分类、设计要素等。
定义冲压及送料机构是一种将原材料加工为所需形状的工艺过程，结合送料机构实现连续供料，并通过模具将材料进行冲压、压制或剪切的装置。
原理冲压及送料机构的原理是将带状原材料经过送料器送入冲压机构中，通过冲压机构进行压制、冲裁、拉伸等加工过程，并最终获得所需产品。
分类冲压及送料机构根据其结构和用途可以分为几个主要类型，包括：1. 连续送料机构连续送料机构是可以连续供料的机构，适用于对较长原材料进行加工的情况。
2. 喂料机构喂料机构是将短袖材料按需供给给冲压机构的设备。
3. 模具结构模具结构是冲压及送料机构中的重要组成部分，根据冲压产品的形状和要求，设计相应的模具结构。
设计要素设计冲压及送料机构需要考虑多个要素，包括：1. 原材料选用根据冲压产品的要求，选择适合的原材料，考虑其硬度、延展性等。
2. 冲压机构设计冲压机构的设计需要满足工艺要求，包括冲头结构、上模和下模的设计、安全保护措施等。
3. 送料机构设计送料机构的设计需要考虑材料供给的方式及速度的控制，以确保材料能够顺利进入冲压机构。
4. 模具设计模具设计需要根据产品的要求和形状进行设计，包括模具的结构、模具材料的选用等。
设计流程设计冲压及送料机构的流程一般包括以下几个步骤：1. 确定产品要求明确冲压产品的要求，包括形状、尺寸、材料等。
2. 选择原材料根据产品要求选择合适的原材料，考虑硬度、延展性等因素。
3. 设计冲压机构根据产品要求设计冲压机构，包括冲头结构、上模和下模的设计等。
4. 设计送料机构设计适合的送料机构，确保材料能够顺利供给给冲压机构。
5. 设计模具根据产品要求设计合适的模具，考虑模具的结构、材料等因素。
6. 考虑安全保护措施为冲压及送料机构设计相应的安全保护措施，确保操作人员的安全。
优化与改进对于已有的冲压及送料机构，可以通过优化和改进来提高其效率和稳定性。
[键入公司名称]机械原理课程设计说明书专用精压机设计目录设计任务书 (2)1. 工作原理及工艺动作简述 (2)2. 原始数据及设计要求 (2)3. 注意事项和难点提示 (3)主要工作机构工作原理的分析与说明 (4)1. 冲压机构 (4)2. 送料机构 (4)3. 动力装置及传动机构 (4)机械运动方案的拟定 (5)一、冲压机构 (5)方案一 (5)方案二 (5)方案三 (6)方案四 (6)方案五 (7)二、送料机构 (7)方案一直动推杆弹簧力凸轮机构 (7)方案二摆动推杆沟槽凸轮-----摇杆滑块机构 (8)方案三圆柱凸轮----齿轮齿条机构 (8)方案四曲柄滑块机构 (8)方案五槽轮机构 (9)方案六四杆扇形齿条机构 (9)初步讨论选定机构的设计计算过程及各阶段的结果 (10)冲压机构 (10)送料机构 (12)传动机构 (13)最终方案的MAD演示效果 (14)机构运动分析校验计算 (16)C++程序编辑与验证 (19)机械工作循环图拟定的说明（协调性分析） (22)设计心得体会 (24)参考资料目录 (25)设计任务书1.工作原理及工艺动作简述本机可用于薄壁铝合金制造（如易拉罐类）静压深冲工艺，如附图1所示。
加工时，上模1先以逐渐加快的速度接近坯料3，然后以匀速进行拉延成形，随后上模继续下行将成品5推出模腔4，最后快速返回。
上模退出固定不动的下模后，送料机构的推料杆2从侧面将新坯料送至代加工位置，完成一个工作循环。
2.原始数据及设计要求1） 冲压执行构件，即上模的运动规律大致如附图2所示。
具有快速接近工件（l 1），等速（近似）下行拉延（l 2）和快速返回的运动特征。
2） 制成品生产率约每分钟70件。
3） 上模移动总行程为280mm ，其拉延行程置于总行程的中部，约100mm 。
4） 行程速比系数K>=1.3。
5） 坯料输送最大距离200mm 。
6） 电动机功率可选用1.5KW ，1400r/min 左右（如Y90L-4）。
课程设计--专用精压机设计
1.课程目的：
本课程旨在使学生掌握精压机设计的基本理论和实践知识，培养学生的创新思维和实践能力。
学生需了解精压机的特点、结构、工作原理及其设计要求，通过课堂讲授、案例分析和实验操作等训练，使学生理论与实践相结合，掌握专用精压机设计的方法和技巧，提高学生对精密机械制造及相关工艺的认识。
2.课程内容：
(1)精压机概述：介绍精压机的特点、分类、工作原理及应用范围。
(2)精压机结构设计：包括压力机架、滑块、工作台、传动机构、闭合装置、控制系统等组成部分的设计原理和方法，设计要求以及各部位的选材和加工工艺。
(3)精压机工艺设计：包括模具设计、成形工艺、加热设备、冷却系统等方面的内容。
(4)精压机模拟实验：设计各种不同材料、不同精度的模具，测试设计的精压机的力量范围和加工成形的效果，并对实验结果进行分析和评估。
3.课程教学方法：
本课程采用多种教学方法相结合的方式进行教学，包括教师讲解、案例分析、实验操作、团队合作和学生自主探究等方式，力求使学生掌握精压机设计的基础理论和实践技能，培养其解决实际问题的能力和创新思维。
4.课程评估：
(1)平时表现：包括出勤、课堂表现、作业完成情况等。
(2)实验报告：根据设计的模拟实验结果撰写实验报告。
(3)期末考核：采用笔试和实验操作的方式对本课程内容进行综合考试评估。
机械原理课程设计题目：专用精压机设计一、工作原理及工艺动作过程专用精压机是用于薄壁铝合金制件的精压深冲工艺。
它是将薄壁铝板一次冲压成为深筒形。
如图1（a）所示，上模先以比较小的速度接近坯料，然后以匀速进行拉延成形工作，以后，上模继续下行将成品推出型腔,最后快速返回。
上模退出下模以后，送料机构从侧面将坯料送至代加工位置，完成一个工作循环。
它的主要工艺动作有：1）将新坯料送至待加工位置；2）下模固定、上模冲压拉延成形将成品推出模腔。
二、原始数据及设计要求：1）动力源是电动机，作转动；冲压执行构件为上模，作上下往复直线移动，其大致运动规律如图1（b）所示，具有快速接近工件、等速下行拉延和快速返回的运动特性。
2）精压成形制品生产率约每分钟70件；3）上模移动总行程为280mm，其拉延行程置于总行程的中部，约100mm。
4）行程速比系数K≥1.3。
5）坯料输送最大距离200mm。
6）上模滑块总重量为40kg，最大生产阻力为5000N，且假定在拉延区内生产阻力均衡；7）设最大摆动构件的质量为40kg/mm,绕质心转动惯量为2kg.m^2/mm，质心简化到杆长的中点。
其它构件的质量及转动惯量均忽略不计；8）传动装置的等效转动惯量（以曲柄为等效构件，其转动惯量设为30kg.m^2，机器运转不均匀系数『δ』为0.05）。
9)机构应具有较好的传力性能，特别是工作段的压力角α应尽可能小，传动角γ大于或等于许用传动角[]γ=040三、设计任务(1)根据工艺动作要求拟定运动循环图；(2) 进行送料机构、冲压机构的选型；(3) 机械运动方案的评定和选择；(4) 按选定的电动机和执行机构的运动参数拟定机械传动方案，分配传动比，并在图纸上画出传动方案图；(5)对机械传动系统和执行机构进行运动尺寸计算;(6) 画出机械运动方案简图；(7) 对执行机构进行运动分析，画出运动线图，进行运动模拟；(8) 进行飞轮设计；(9) 编写设计说明书。
1 设计任务：专用精压机设计1.1 设计题目：专用精压机1.2 工作原理及工艺动作过程本机可用于薄壁铝合金制作（如易拉罐类）精压深冲工艺，上模先以逐渐加快的速度接近原料，以匀速进行拉延成型，上模继续下行将成品推出模腔，快速返回。
如图所示图11.3 原始数据及设计要求（1）冲压执行机构，具有快速接近工件，等速（近似）下行拉延和快速返回等运动特性。
（2）制成品生产率约每分钟70件。
（3）上模移动总行程为280mm，其拉延行程置于总行程中部，约100mm。
（4）行程速比系数K≧1.3。
（5）坯料输送最大距离200mm。
（6）电动机功率可选用1.5kW，1440r/min 左右（如Y90L-4）。
（7）专用精压机主要完成3个动作：1、加原料；2、冲头将原料压制成形；3、冲头将成品推出型腔，冲头快速返回。
1.4 方案设计及讨论（1）送料机构实现间歇送料可采用凸轮机构、凸轮—连杆组合送料机构、槽轮机构等。
（2）冲压机构为保证等速拉延、回程快速的要求，可采用导杆加摇杆滑块的六杆机构、铰链四杆加摇杆滑块的六杆机构、齿轮—连杆冲压机构等。
（3）工件送料传输平面标高在1000mm左右。
（4）需考虑飞轮设计。
1.5 设计任务1）按工艺动作要求拟定运动循环图。
2）进行送料机构，冲压机构的选型。
3）机械运动方案的评价和选择。
4）按拟定的电动机和执行机构运动参数拟定机械传动方案。
5）画出机械运动方案简图。
6）对传动机构和执行机构进行运动尺寸计算。

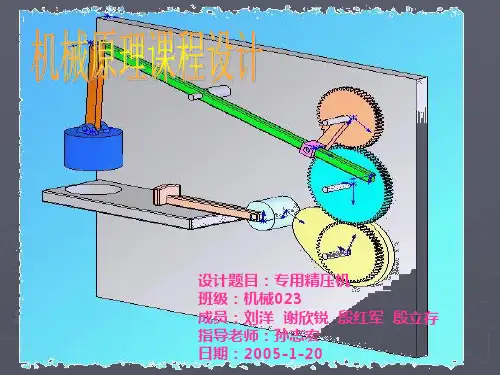

2 机械机构功能的简单分析在精压机构中，我们使用了类似牛头刨床的机构。
首先以较快的速度接近坯料，在接近坯料时逐渐接近匀速以对坯料进行拉延成形，并将成品推出模腔，最后再利用机构的急回特性，使冲头快速返回。
考虑到工作效率的要求，我们将送料机构做成凸轮机构与曲柄滑块结合的机构，提高了机使用的工作效率。
为了使整个机构能够快速、紧密、平稳地运行，需要机构的各个部分必须相互配合，并且足够稳定。
湖南人文科技学院课程设计报告课程名称：机械原理课程设计设计题目：精冲压机构及送料机构系别：机电工程系专业：机械设计制造及其自动化班级：学生姓名:学号:起止日期:指导教师:教研室主任：摘要精冲压机构及送料机构主要由冲压部分和送料部分组成。
冲压部分是由凸轮和连杆构成，送料部分是由曲柄滑块和皮带轮构成或者有曲柄摇杆构成，再加上动力的输入电机和齿轮机构。
本设计由四个章节组成，内容包括课程设计的目标和和设计的任务、方案的选择、精冲压机构的设计及送料机构的设计、轮系的设计。
其中后三章尤为重要，它包括我们设计的主要理念，方案的选择主要是对死点和经济性的考虑，精冲压机构及送料机构的设计主要考虑的是两者运动的配合，两者运动不能出现干涉，而轮系的设计主要是考虑到降速的作用。
章节最后是心得体会、参考文献、致谢的编写。
关键词：精冲压机，送料机，曲柄滑块机构，凸轮机构，齿轮系。
目录引言...............................................................- 1 - 第一章课程设计的目标与设计任务...................................- 2 -1.1 设计的目标……………………………………………………………… - 2 -1.1.1 总功能要求…………………………………………………………- 2 -1.1.2工作原理…………………………………………………………… - 2 -1.2 设计的要求……………………………………………………………… - 3 -1.3 设计的任务………………………………………………………………- 3 - 第二章方案选择.................................................. - 4 -2.1 功能分解………………………………………………………………… - 4 -2.2 方案的对比…………………………………………………………………- 4 -2.2 .1 方案一………………………………………………………………- 4 -2.2.2 方案二………………………………………………………………- 5 -2.3 方案的选择…………………………………………………………………- 6 - 第三章精冲压机构及送料机构的设计 ..............................- 7 -3.1送料机构的设计……………………………………………………………- 7 -3.2冲压机构的设计……………………………………………………………- 10 -3.2.1凸轮机构的设计……………………………………………………- 10 -3.2凸轮连杆机构的设计…………………………………………………- 13 -3.3凸轮-皮带轮曲柄滑块机构的组合运动图………………………………- 14 - 第四章轮系的设计 ..............................................- 17 -4.1电机的选定…………………………………………………………………- 17 -4.2轮系设定……………………………………………………………………- 17 - 心得体会 .........................................................- 19 - 参考文献 .........................................................- 20 - 致谢 ...........................................................- 21 - 附录............................................................引言精冲压机是用于薄壁铝合金制件的精压深冲工艺，它是将薄壁铝板一次冲压成为深筒形。
