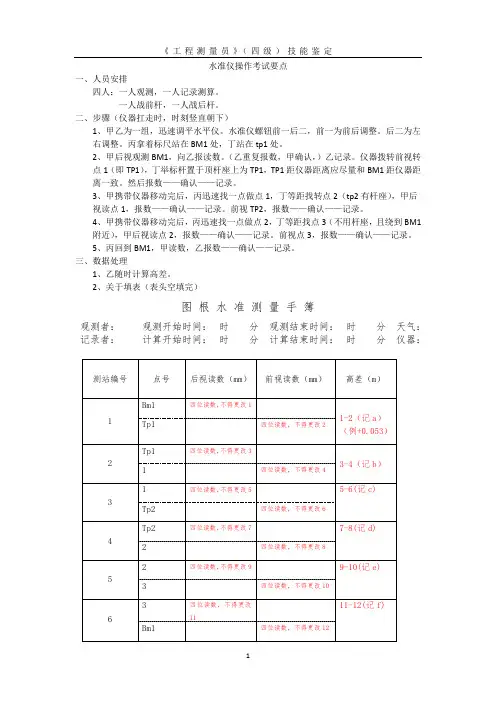

水准仪操作考试要点
一、人员安排
四人:一人观测,一人记录测算。
一人战前杆,一人战后杆。
二、步骤(仪器扛走时,时刻竖直朝下)
1、甲乙为一组,迅速调平水平仪。
水准仪螺钮前一后二,前一为前后调整。
后二为左
右调整。
丙拿着标尺站在BM1处,丁站在tp1处。
2、甲后视观测BM1,向乙报读数。
(乙重复报数,甲确认,)乙记录。
仪器拨转前视转
点1(即TP1),丁举标杆置于顶杆座上为TP1,TP1距仪器距离应尽量和BM1距仪器距离一致。
然后报数——确认——记录。
3、甲携带仪器移动完后,丙迅速找一点做点1,丁等距找转点2(tp2有杆座),甲后
视读点1,报数——确认——记录。
前视TP2,报数——确认——记录。
4、甲携带仪器移动完后,丙迅速找一点做点2,丁等距找点3(不用杆座,且绕到BM1
附近),甲后视读点2,报数——确认——记录。
前视点3,报数——确认——记录。
5、丙回到BM1,甲读数,乙报数——确认——记录。
三、数据处理
1、乙随时计算高差。
2、关于填表(表头空填完)
图根水准测量手簿
观测者:观测开始时间:时分观测结束时间:时分天气:记录者:计算开始时间:时分计算结束时间:时分仪器:
Fn(闭合差)=高差之和,必须小于30mm。
3、关于《水准点高程计算表》
水准点高程计算表
观测者:计算者:。

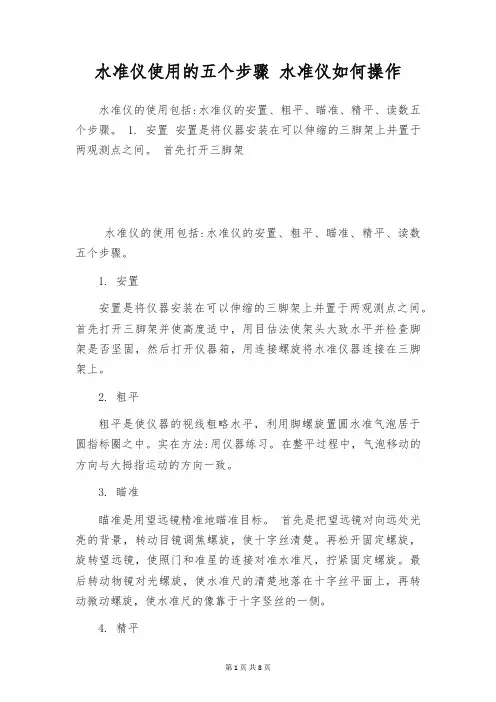

水准仪使用的五个步骤水准仪如何操作水准仪的使用包括:水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架水准仪的使用包括:水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中,用目估法使架头大致水平并检查脚架是否坚固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。
2. 粗平粗平是使仪器的视线粗略水平,利用脚螺旋置圆水准气泡居于圆指标圈之中。
实在方法:用仪器练习。
在整平过程中,气泡移动的方向与大拇指运动的方向一致。
3. 瞄准瞄准是用望远镜精准地瞄准目标。
首先是把望远镜对向远处光亮的背景,转动目镜调焦螺旋,使十字丝清楚。
再松开固定螺旋,旋转望远镜,使照门和准星的连接对准水准尺,拧紧固定螺旋。
最后转动物镜对光螺旋,使水准尺的清楚地落在十字丝平面上,再转动微动螺旋,使水准尺的像靠于十字竖丝的一侧。
4. 精平精平是使望远镜的视线精准明确水平。
微倾水准仪,在水准管上部装有一组棱镜,可将水准管气泡两端,折射到镜管旁的符合水准察看窗内,若气泡居中时,气泡两端的象将符合成一抛物线型,说明视线水平。
若气泡两端的象不相符合,说明视线不水平。
这时可用右手转动微倾螺旋使气泡两端的象完全符合,仪器便可供应一条水平视线,以充分水准测量基本原理的要求。
注意:气泡左半部分的移动方向,总与右手大拇指的方向不一致。
5. 读数用十字丝,截读水准尺上的读数。
水准仪多是倒象望远镜,读数时应由上而下进行。
先估读毫米级读数,后报出全部读数。
注意,水准仪使用步骤确定要按上面次序进行,不能颠倒,特别是读数前的符合水泡调整,确定要在读数前进行。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

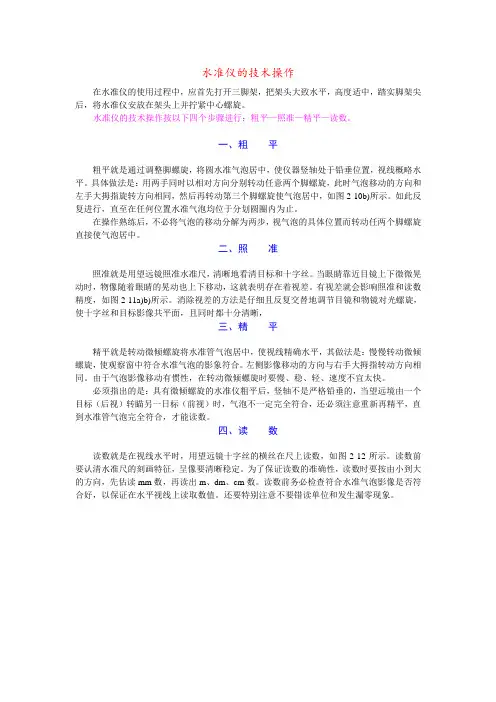

水准仪的技术操作在水准仪的使用过程中,应首先打开三脚架,把架头大致水平,高度适中,踏实脚架尖后,将水准仪安放在架头上并拧紧中心螺旋。
水准仪的技术操作按以下四个步骤进行:粗平—照准—精平—读数。
一、粗平粗平就是通过调整脚螺旋,将圆水准气泡居中,使仪器竖轴处于铅垂位置,视线概略水平。
具体做法是:用两手同时以相对方向分别转动任意两个脚螺旋,此时气泡移动的方向和左手大拇指旋转方向相同,然后再转动第三个脚螺旋使气泡居中,如图2-10b)所示。
如此反复进行,直至在任何位置水准气泡均位于分划圆圈内为止。
在操作熟练后,不必将气泡的移动分解为两步,视气泡的具体位置而转动任两个脚螺旋直接使气泡居中。
二、照准照准就是用望远镜照准水准尺,清晰地看清目标和十字丝。
当眼睛靠近目镜上下微微晃动时,物像随着眼睛的晃动也上下移动,这就表明存在着视差。
有视差就会影响照准和读数精度,如图2-11a)b)所示。
消除视差的方法是仔细且反复交替地调节目镜和物镜对光螺旋,使十字丝和目标影像共平面,且同时都十分清晰,三、精平精平就是转动微倾螺旋将水准管气泡居中,使视线精确水平,其做法是:慢慢转动微倾螺旋,使观察窗中符合水准气泡的影象符合。
左侧影像移动的方向与右手大拇指转动方向相同。
由于气泡影像移动有惯性,在转动微倾螺旋时要慢、稳、轻、速度不宜太快。
必须指出的是:具有微倾螺旋的水准仪粗平后,竖轴不是严格铅垂的,当望远境由一个目标(后视)转瞄另一日标(前视)时,气泡不一定完全符合,还必须注意重新再精平,直到水准管气泡完全符合,才能读数。

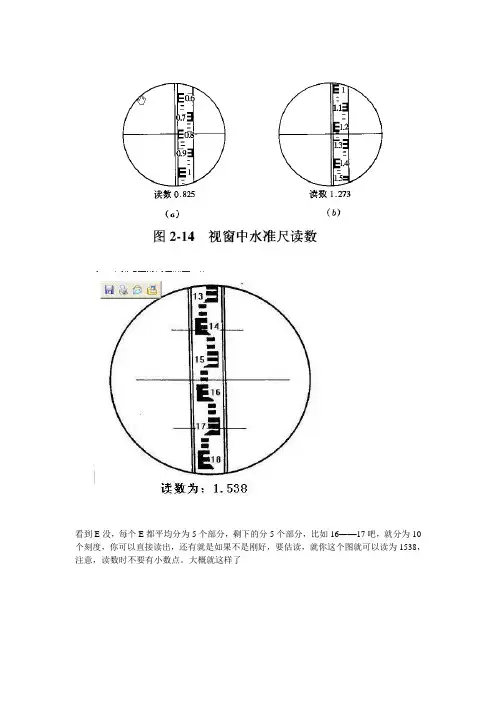

四、读数读数就是在视线水平时,用望远镜十字丝的横丝在尺上读数,如图2-12所示。
读数前要认清水准尺的刻画特征,呈像要清晰稳定。
为了保证读数的准确性,读数时要按由小到大的方向,先估读mm数,再读出m、dm、cm数。
读数前务必检查符合水准气泡影像是否符合好,以保证在水平视线上读取数值。
还要特别注意不要错读单位和发生漏零现象。

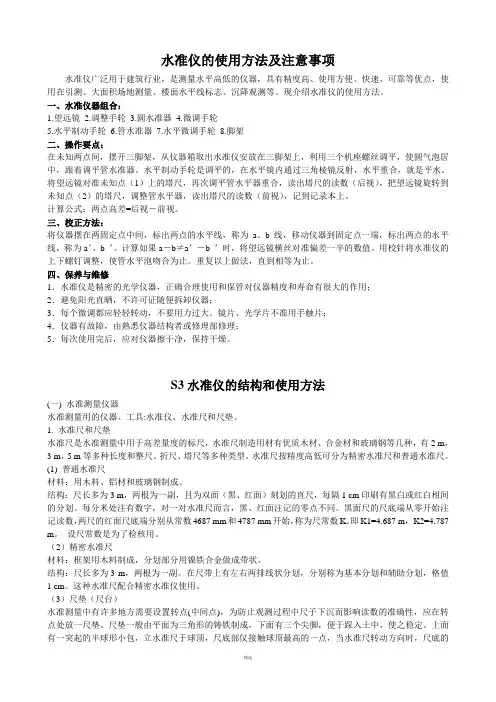

水准仪的使用方法及注意事项水准仪广泛用于建筑行业,是测量水平高低的仪器,具有精度高、使用方便、快速、可靠等优点,使用在引测、大面积场地测量、楼面水平线标志、沉降观测等。
现介绍水准仪的使用方法。
一、水准仪器组合:1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点:在未知两点间,摆开三脚架,从仪器箱取出水准仪安放在三脚架上,利用三个机座螺丝调平,使圆气泡居中,跟着调平管水准器。
水平制动手轮是调平的,在水平镜内通过三角棱镜反射,水平重合,就是平水。
将望远镜对准未知点(1)上的塔尺,再次调平管水平器重合,读出塔尺的读数(后视),把望远镜旋转到未知点(2)的塔尺,调整管水平器,读出塔尺的读数(前视),记到记录本上。
计算公式:两点高差=后视-前视。
三、校正方法:将仪器摆在两固定点中间,标出两点的水平线,称为a、b线,移动仪器到固定点一端,标出两点的水平线,称为a’、b ’。
计算如果a-b≠a’-b ’时,将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整,使管水平泡吻合为止。
重复以上做法,直到相等为止。
四、保养与维修1.水准仪是精密的光学仪器,正确合理使用和保管对仪器精度和寿命有很大的作用;2.避免阳光直晒,不许可证随便拆卸仪器;3.每个微调都应轻轻转动,不要用力过大。
镜片、光学片不准用手触片;4.仪器有故障,由熟悉仪器结构者或修理部修理;5.每次使用完后,应对仪器擦干净,保持干燥。

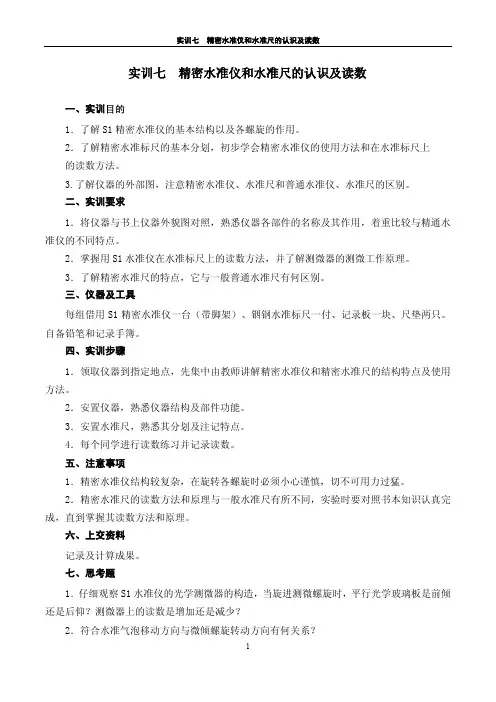

S3水准仪的结构和使用方法(一) 水准测量仪器水准测量用的仪器、工具:水准仪、水准尺和尺垫。
1. 水准尺和尺垫水准尺是水准测量中用于高差量度的标尺,水准尺制造用材有优质木材、合金材和玻璃钢等几种,有2 m,3 m,5 m等多种长度和整尺、折尺、塔尺等多种类型。
水准尺按精度高低可分为精密水准尺和普通水准尺。
(1) 普通水准尺材料:用木料、铝材和玻璃钢制成。
结构:尺长多为3 m,两根为一副,且为双面(黑、红面)刻划的直尺,每隔1 cm印刷有黑白或红白相间的分划。

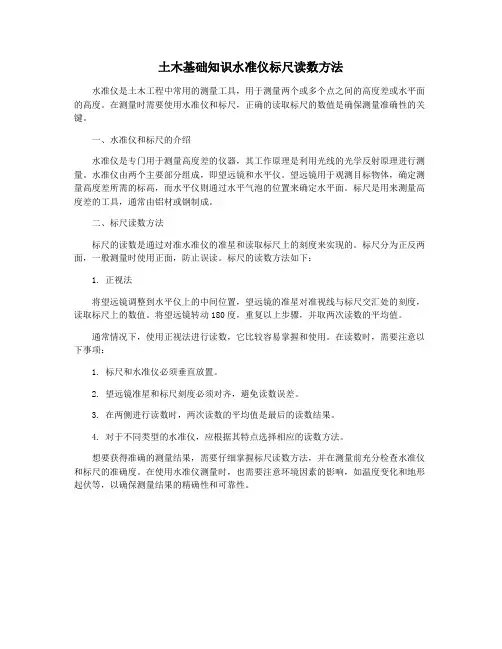

土木基础知识水准仪标尺读数方法
水准仪是土木工程中常用的测量工具,用于测量两个或多个点之间的高度差或水平面的高度。
在测量时需要使用水准仪和标尺,正确的读取标尺的数值是确保测量准确性的关键。
一、水准仪和标尺的介绍
水准仪是专门用于测量高度差的仪器,其工作原理是利用光线的光学反射原理进行测量。
水准仪由两个主要部分组成,即望远镜和水平仪。
望远镜用于观测目标物体,确定测量高度差所需的标高,而水平仪则通过水平气泡的位置来确定水平面。
标尺是用来测量高度差的工具,通常由铝材或钢制成。
二、标尺读数方法
标尺的读数是通过对准水准仪的准星和读取标尺上的刻度来实现的。
标尺分为正反两面,一般测量时使用正面,防止误读。
标尺的读数方法如下:
1. 正视法
将望远镜调整到水平仪上的中间位置,望远镜的准星对准视线与标尺交汇处的刻度,读取标尺上的数值。
将望远镜转动180度,重复以上步骤,并取两次读数的平均值。
通常情况下,使用正视法进行读数,它比较容易掌握和使用。
在读数时,需要注意以下事项:
1. 标尺和水准仪必须垂直放置。
2. 望远镜准星和标尺刻度必须对齐,避免读数误差。
3. 在两侧进行读数时,两次读数的平均值是最后的读数结果。
4. 对于不同类型的水准仪,应根据其特点选择相应的读数方法。
想要获得准确的测量结果,需要仔细掌握标尺读数方法,并在测量前充分检查水准仪和标尺的准确度。
在使用水准仪测量时,也需要注意环境因素的影响,如温度变化和地形起伏等,以确保测量结果的精确性和可靠性。
电子水准仪相差较大的三种自动电子读数方法水准仪如何操作在建筑工程、修建道路、桥梁等测量水平高处与低处时我们会用到电子水准仪,这是特别好的测量仪器,精度高、使用便利、快速牢靠。
而且依据不同的测量精度,电子水准仪可分在建筑工程、修建道路、桥梁等测量水平高处与低处时我们会用到电子水准仪,这是特别好的测量仪器,精度高、使用便利、快速牢靠。
而且依据不同的测量精度,电子水准仪可分为一般电子水准仪和精密电子水准仪,可广泛用于大面积场地测量、楼面水平线标志、沉降观测等。
电子水准仪使用方法:1、未知两点间,摆开三脚架,从仪器箱取出水准仪安置在三脚架上,利用三个机座螺丝调平,使圆气泡居中,跟着调平管水准器。
注意水平制动手轮是调平的,在水平镜内通过三角棱镜反射,水平重合,就是平水。
2、将望远镜对准未知点上的塔尺,再次调平管水平器重合,读出塔尺的读数(后视),把望远镜旋转到未知点的塔尺,调整管水平器,读出塔尺的读数(前视),记到记录本上。
3、将仪器摆在两固定点中心,标出两点的水平线,称为a、b 线,移动仪器到固定点一端,标出两点的水平线,将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整,使管水平泡吻合为止。
重复以上做法,直到相等为止。
电子水准仪接受了原理上相差较大的三种自动电子读数方法:1、相关法(徕卡NA3002/3003)2、几何法(蔡司DiNi10/20)3、相位法(拓普康DL101C/102C)接受这几种读数方法紧要是由于:1、读数客观:不存在误差、误记问题,没有人为读数误差。
2、精度高:视线高和视距读数都是接受大量条码分划图象经处理后取平均得出来的,因此减弱了标尺分划误差的影响。
多数仪器都有进行多次读数取平均的功能,可以减弱外界条件影响。
不娴熟的作业人员业也能进行高精度测量。
3、速度快:由于省去了报数、听记、现场计算的时间以及人为出错的重测数量,测量时间与传统仪器相比可以节省1/3左右。
4、效率高:只需调焦和按键就可以自动读数,减轻了劳动强度。

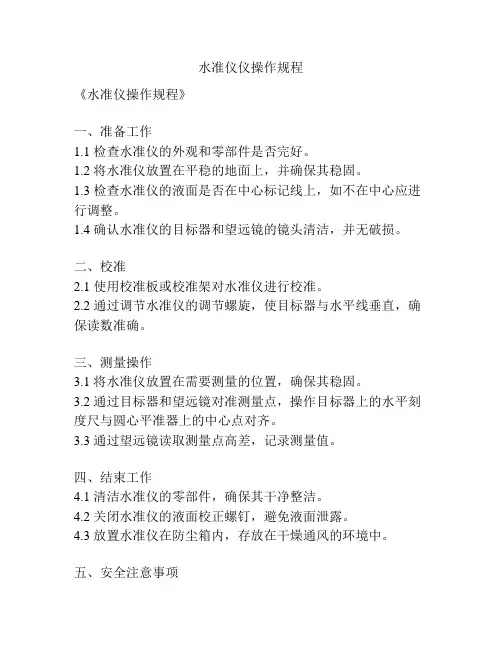

水准仪仪操作规程
《水准仪操作规程》
一、准备工作
1.1 检查水准仪的外观和零部件是否完好。
1.2 将水准仪放置在平稳的地面上,并确保其稳固。
1.3 检查水准仪的液面是否在中心标记线上,如不在中心应进行调整。
1.4 确认水准仪的目标器和望远镜的镜头清洁,并无破损。
二、校准
2.1 使用校准板或校准架对水准仪进行校准。
2.2 通过调节水准仪的调节螺旋,使目标器与水平线垂直,确保读数准确。
三、测量操作
3.1 将水准仪放置在需要测量的位置,确保其稳固。
3.2 通过目标器和望远镜对准测量点,操作目标器上的水平刻度尺与圆心平准器上的中心点对齐。
3.3 通过望远镜读取测量点高差,记录测量值。
四、结束工作
4.1 清洁水准仪的零部件,确保其干净整洁。
4.2 关闭水准仪的液面校正螺钉,避免液面泄露。
4.3 放置水准仪在防尘箱内,存放在干燥通风的环境中。
五、安全注意事项
5.1 在使用水准仪时,应穿戴安全帽和防护眼镜,确保安全。
5.2 操作水准仪时,应避免在潮湿或恶劣的环境中使用,以防
损坏水准仪。
5.3 在使用水准仪时,应注意周围的环境,避免发生意外事故。
六、维护保养
6.1 定期检查水准仪的外观和零部件,如有损坏应及时修理或
更换。
6.2 定期清洁水准仪的镜头和零部件,确保其正常使用。
以上就是关于水准仪操作规程的相关内容,希望能够对您有所帮助。

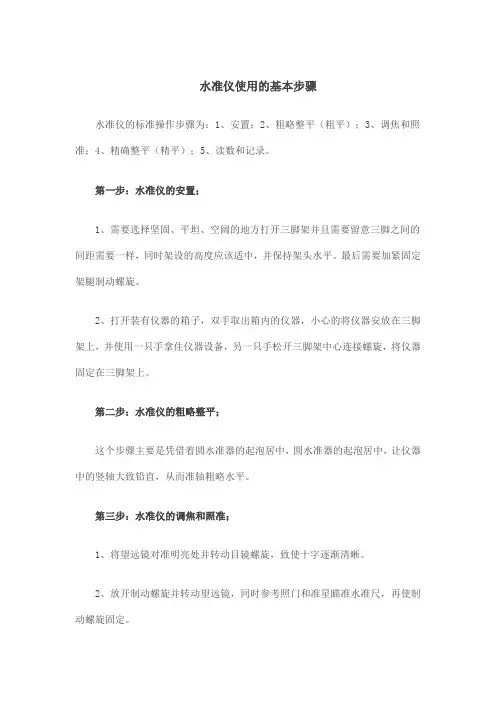

水准仪使用的基本步骤
水准仪的标准操作步骤为:1、安置;2、粗略整平(粗平);3、调焦和照准;4、精确整平(精平);5、读数和记录。
第一步:水准仪的安置;
1、需要选择坚固、平坦、空阔的地方打开三脚架并且需要留意三脚之间的间距需要一样,同时架设的高度应该适中,并保持架头水平。
最后需要加紧固定架腿制动螺旋。
2、打开装有仪器的箱子,双手取出箱内的仪器,小心的将仪器安放在三脚架上,并使用一只手拿住仪器设备,另一只手松开三脚架中心连接螺旋,将仪器固定在三脚架上。
第二步:水准仪的粗略整平;
这个步骤主要是凭借着圆水准器的起泡居中,圆水准器的起泡居中,让仪器中的竖轴大致铅直,从而准轴粗略水平。
第三步:水准仪的调焦和照准;
1、将望远镜对准明亮处并转动目镜螺旋,致使十字逐渐清晰。
2、放开制动螺旋并转动望远镜,同时参考照门和准星瞄准水准尺,再使制动螺旋固定。
3、在望远镜中观察,同时使物镜螺旋进行对光,过程中使目标逐渐清晰,再接着让微动螺旋转动,并使竖丝与水准仪对齐。
4、眼睛在目镜端上下微微移动,若十字丝与目标影响相对移动,则重新仔细进行物镜对光,直到读数不变为止。
第四步:水准仪的精确整平;
水准仪目镜左边有一个符合起泡的观察窗,眼睛通过起泡观察窗可以看出水准管起泡,一只手让微倾螺旋转动,使起泡两端重合。
这样就表示仪器的视准轴已精确水平。
第五步:关于水准仪的读数和记录;
需要特别留意十字丝的中丝再水准尺上的位置,再根据位置所在水准尺上的分划数字进行读取。
