- 1 - 硫脲渣成分
硫脲渣成分
硫脲渣是经过工业过程来生产冶炼各种产品的一种渣滓，它的主要成分是铁和硫。硫脲渣常常被排入河流，产生污染环境，但是它也可以被重新加工，生产高价值产品。
硫脲渣主要成分有碳、硫、氮和氧，它所含的铁量和硫量是比较高的，碳和氮中的碳可以被高温处理成可再生的能源，氮则可以被用来制作肥料，硫可以被用作肥料添加剂，铁可以用来生产更高价值的金属材料。
硫脲渣的其他成分还包括硅、磷、钙、锰和钒等元素，它们也可以被用来制作有价值的材料，例如钒可以用来制作各种电子产品，而硅磷可以用来制备肥料。
硫脲渣是一种充满质量的废物，它的廉价利用不仅可以改善环境状况，还可以增加收益，减少生产成本。

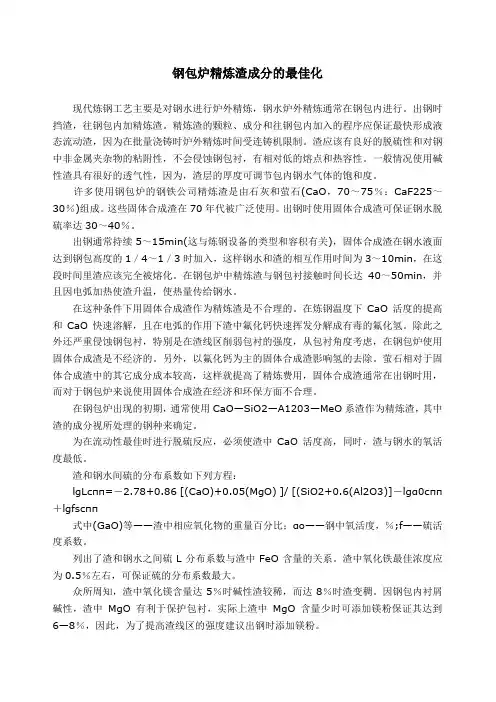

钢包炉精炼渣成分的最佳化
现代炼钢工艺主要是对钢水进行炉外精炼，钢水炉外精炼通常在钢包内进行。出钢时挡渣，往钢包内加精炼渣。精炼渣的颗粒、成分和往钢包内加入的程序应保证最快形成液态流动渣，因为在批量浇铸时炉外精炼时间受连铸机限制。渣应该有良好的脱硫性和对钢中非金属夹杂物的粘附性，不会侵蚀钢包衬，有相对低的熔点和热容性。一般情况使用碱性渣具有很好的透气性，因为，渣层的厚度可调节包内钢水气体的饱和度。
许多使用钢包炉的钢铁公司精炼渣是由石灰和萤石(CaO，70～75％：CaF225～30％)组成。这些固体合成渣在70年代被广泛使用。出钢时使用固体合成渣可保证钢水脱硫率达30～40％。
出钢通常持续5～15min(这与炼钢设备的类型和容积有关)，固体合成渣在钢水液面达到钢包高度的1／4～1／3时加入，这样钢水和渣的相互作用时间为3～10min，在这段时间里渣应该完全被熔化。在钢包炉中精炼渣与钢包衬接触时间长达40～50min，并且因电弧加热使渣升温，使热量传给钢水。
在这种条件下用固体合成渣作为精炼渣是不合理的。在炼钢温度下CaO活度的提高和CaO快速溶解，且在电弧的作用下渣中氟化钙快速挥发分解成有毒的氟化氢。除此之外还严重侵蚀钢包衬，特别是在渣线区削弱包衬的强度，从包衬角度考虑，在钢包炉使用固体合成渣是不经济的。另外，以氟化钙为主的固体合成渣影响氢的去除。萤石相对于固体合成渣中的其它成分成本较高，这样就提高了精炼费用，固体合成渣通常在出钢时用，而对于钢包炉来说使用固体合成渣在经济和环保方面不合理。
在钢包炉出现的初期，通常使用CaO—SiO2—A1203—MeO系渣作为精炼渣，其中渣的成分视所处理的钢种来确定。
为在流动性最佳时进行脱硫反应，必须使渣中CaO活度高，同时，渣与钢水的氧活度最低。
渣和钢水间硫的分布系数如下列方程：
lgLспπ=－2.78+0.86 [(CaO)+0.05(MgO) ]/ [(SiO2+0.6(Al2O3)]－lgα0спπ＋lgfsспπ

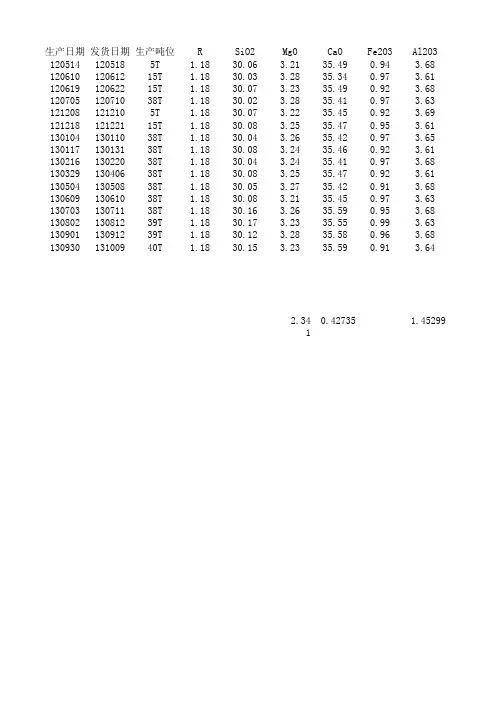

生产日期发货日期生产吨位RSiO2MgOCaOFe2O3Al2O3
1205141205185T1.1830.063.2135.490.943.68
12061012061215T1.1830.033.2835.340.973.61
12061912062215T1.1830.073.2335.490.923.68
12070512071038T1.1830.023.2835.410.973.63
1212081212105T1.1830.073.2235.450.923.69
12121812122115T1.1830.083.2535.470.953.61
13010413011038T1.1830.043.2635.420.973.65
13011713013138T1.1830.083.2435.460.923.61
13021613022038T1.1830.043.2435.410.973.68
13032913040638T1.1830.083.2535.470.923.61
13050413050838T1.1830.053.2735.420.913.68
13060913061038T1.1830.083.2135.450.973.63
13070313071138T1.1830.163.2635.590.953.68
13080213081239T1.1830.173.2335.550.993.63
13090113091239T1.1830.123.2835.580.963.68
13093013100940T1.1830.153.2335.590.913.64
2.340.427351.45299
1R2OF-H2OTm熔速粘度碳
6.338.540.341139320.1226.17
6.398.510.351134330.1286.19
6.348.570.341139320.1266.12
6.398.520.351134330.1286.19

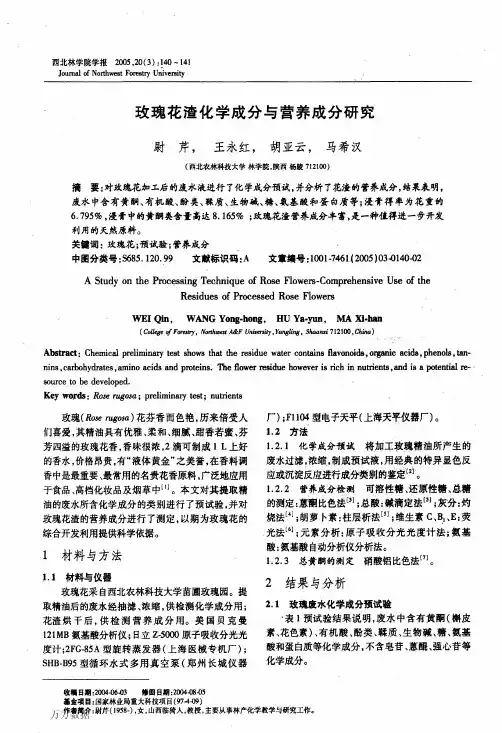

西北林学院学报２００５，２０（３）：１４０～１４１ＪｏｕｒｎａｌｏｆＮｏｒｔｈｗｅｓｔＦｏｒｅｓｔ珂Ｕｎｉｖｅｒｓｉｔｙ
玫瑰花渣化学成分与营养成分研究
尉芹，王永红，胡亚云，马希汉
（西北农林科技大学林学院，陕西杨陵７１２１００）
摘要：对玫瑰花加工后的废水液进行了化学成分预试，并分析了花渣的营养成分，结果表明，废水中舍有黄酮、有机酸、酚类、鞣质、生物碱、糖、氨基酸和蛋白质等；浸膏得率为花重的６．７９５％，浸膏中的黄酮类含量高迭８．１６５％；玫瑰花渣营养成分丰富，是一种值得进一步开发利用的天然原料。关键词：玫瑰花；预试验；营养成分中图分类号：￥６８５．１２０．９９文献标识码：Ａ文章编号：１００１－７４６１（２００５）０３Ｄ１４０－０２
ＡＳｔｕｄｙｏｎｔｈｅＰｒｏｃｅｓｓｉｎｇＴｅｃｈｎｉｑｕｅｏｆＲｏｓｅＦｌｏｗｅｒｓ—ＣｏｍｐｒｅｈｅｎｓｉｖｅＵｓｅｏｆｔｈｅＲｅｓｉｄｕｅｓｏｆＰｒｏｃｅｓｓｅｄＲｏｓｅｎｏｗｅｒｓ
ＷＥＩＱｉｎ，ＷＡＮＧＹｏｎｇ－ｈｏｎｇ，ＨＵＹａ－ｙｕｎ，ＭＡＸ１．ｈａｎ（ＣｄｌｅｇｅｏｆＦｏｒｅ町，ＮｏｒｔｈｗｅｓｔＡ＆Ｆ踟矗ｍ妇，Ｙａｎｇｌｉｎｇ，Ｓｈａａｎｘｉ７１２１００．蕊舰）
Ａｂｓｔｒａｃｔ：Ｃｈｅｍｉｃａｌｐｒｅｌｉｍｉｎａｒｙｔｅｓｔｓｈｏｗｓｔｈａｔｔｈｅｒｅｓｉｄｕｅｗａｔｅｒｃｏｎｔａｉｎｓｆｌａｖｏｎｏｉｄｓ，ｏｒｇａｎｉｃａｃｉｄｓ，ｐｈｅｎｏｌｓ，ｔａｎ—ｎｉｎｓ，ｃａｒｂｏｈｙｄｒａｔｅｓ，ａｍｉｎｏａｃｉｄｓａｎｄｐｒｏｔｅｉｎｓ。Ｔｈｅｆｌｏｗｅｒｒｅｓｉｄｕｅｈｏｗｅｖｅｒｉｓｒｉｃｈｉｎｎｕｔｒｉｅｎｔｓ，ａｎｄｉｓａｐｏｔｅｎｔｉａｌｒｅ—ｓｏｕｒｃｅｔｏｂｅｄｅｖｅｌｏｐｅｄ．Ｋｅｙｗｏｒｄｓ：Ｒｏｓｅｒｕｇｏｓａ；ｐｒｅｌｉｍｉｎａｒｙｔｅｓｔ；ｎｕｔｒｉｅｎｔｓ
玫瑰（Ｒｏｓｅｒｕｇｏｓａ）花芬香而色艳，历来倍受人们喜爱，其精油具有优雅、柔和、细腻、甜香若蜜、芬芳四溢的玫瑰花香，香味很浓，２滴可制成ｌＬ上好的香水，价格昂贵，有“液体黄金”之美誉，在香料调香中是最重要、最常用的名贵花香原料，广泛地应用于食品、高档化妆品及烟草中…。本文对其提取精油的废水所含化学成分的类别进行了预试验，并对玫瑰花渣的营养成分进行了测定，以期为玫瑰花的综合开发利用提供科学依据。
总第１９０期
２０１ １年第１０期 河北冶４－
ＨＥＢＥＩ ＭＥＴＡＬＬＵＲＧＹ Ｔｏｔａｌ ｌ９０ ２０１１，Ｎｕｍｂｅｒ １０

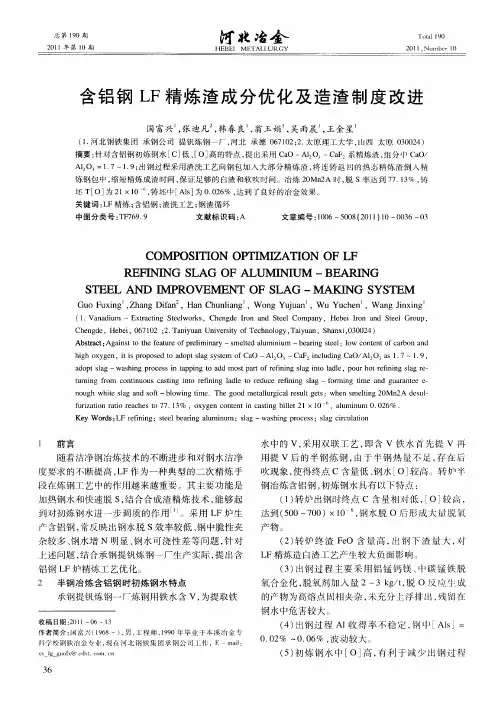

含铝钢ＬＦ精炼渣成分优化及造渣制度改进
国富兴 ，张迪凡 ，韩春良 ，翁玉娟’，吴雨晨 ，王金星
（１．河北钢铁集团承钢公司提钒炼钢一厂，河北承德０６７１０２；２．太原理工大学，山西太原０３００２４）
摘要：针对含铝钢初炼钢水［Ｃ］低、［Ｏ］高的特点，提出采用ＣａＯ—Ａ１ Ｏ 一ＣａＦ 系精炼渣，组分ｌｆ１ ＣａＯ／
Ａｌ Ｏ，＝１．７～１．９；出钢过程采用渣洗工艺向钢包加入大部分精炼渣，将连铸返回的热念精炼渣倒人精
炼钢包中，缩短精炼成渣时间，保证足够的白渣和软吹时问。冶炼２０Ｍｎ２Ａ时，脱ｓ率达到７７．１３％，铸
坯Ｔ［Ｏ］为２１×１０，铸坯中［Ａｌｓ］为０．０２６％，达到了良好的冶金效果。 关键词：ＬＦ精炼；含铝钢；渣洗工艺；钢渣循环
中图分类号：ＴＦ７６９．９ 文献标识码：Ａ 文章编号：１００６—５００８（２０１１）１０—００３６—０３
ＣＯＮ ＯＳｍＯＮ ０Ｐ玎 ⅡＺＡＴＩＯＮ ＯＦ ＬＦ
ＲＥＦⅡ Ｇ ＳＬＡＧ ＯＦ ＡＩ Ｉ 压［ＮＩＩ Ｍ—ＢＥＡＲ Ｇ
ＳＴＥＥＩ，ＡＮＤ 皿 ＯＶＥＭ匣ＮＴ ＯＦ ＳＬＡＧ—ＭＡＫＤ Ｇ ＳＹＳＴＥ
Ｇｕｏ Ｆｕｘｉｎｇ ，Ｚｈａｎｇ Ｄｉｆａｎ ，Ｈａｎ Ｃｈｕｎｌｉａｎｇ ，Ｗｏｎｇ Ｙｕｊｕａｎ ，Ｗｕ Ｙｕｃｈｅｎ ，Ｗａｎｇ Ｊｉｎｘｉｎｇ
（１．Ｖａｎａｄｉｕｍ—Ｅｘｔｒａｃｔｉｎｇ Ｓｔｅｅｌｗｏｒｋｓ，Ｃｈｅｎｇｄｅ Ｉｒｏｎ ａｎｄ Ｓｔｅｅｌ Ｃｏｍｐａｎｙ，Ｈｅｂｅｉ Ｉｒｏｎ ａｎｄ Ｓｔｅｅｌ Ｇｒｏｕｐ，
Ｃｈｅｎｇｄｅ，Ｈｅｂｅｉ，０６７１０２；２．Ｔａｎｉｙｕａｎ Ｕｎｉｖｅｒｓｉｔｙ ｏｆ Ｔｅｃｈｎｏｌｏｇｙ，Ｔａｉｙｕａｎ，Ｓｈａｎｘｉ，０３００２４）
Ａｂｓｔｒａｃｔ：Ａｇａｉｎｓｔ ｔｏ ｔｈｅ ｆｅａｔｕｒｅ ｏｆ ｐｒｅｌｉｍｉｎａｒｙ—ｓｍｅｌｔｅｄ ａｌｕｍｉｎｉｕｍ—ｂｅａｒｉｎｇ ｓｔｅｅｌ：ｌｏｗ ｃｏｎｔｅｎｔ ｏｆ ｃａｒｂｏｎ ａｎｄ
