西北分公司金水湾项目部巷道锚网喷支护工程施工方法及质量控制引言我单位承包的采矿工程位于红旗沟-深水潭脆韧性剪切带及其所形成的断裂构造集中带之中东段，是五龙沟地区的一个重要构造发育区，隶属五龙沟地区三大主要成矿构造区带之一，因此，构造极为发育，开拓、采准工程巷道常穿过或沿断裂带构造方向掘进，极易冒顶片帮，对巷道掘进人员安全及后期的使用带来极大的安全隐患。
故对巷道揭露的断裂破碎带、节理裂隙发育较大的危岩采用锚杆挂网喷射混凝土方法进行支护，以达到生产期内安全使用的目的。
为使支护工程的设计、施工符合安全适用、经济合理、确保质量的要求，制定本规范。
此次编写参考《岩土锚杆与喷射混凝土支护工程技术规范》(GB 50086-2015),结合项目部实际情况，对锚杆、钢筋网片、喷射混凝土的施工方法和质量加以控制，更好促进支护施工的规范化、合格化。
本规范适用于项目部井下需要支护的各种断面巷道和硐室工程。
一、锚杆1. 锚杆类型的选择1.1.1管缝式锚杆适宜于软弱破碎或塑性流变岩层中且服务年限小于10年的地下工程支护或初期支护，因此，在我国矿山软岩巷道支护中应用较广。
它是一种全长锚固，主动加固围岩的新型锚杆，由开缝钢管、挡环、承压板三部分组成。
它立体部分是一根纵向开缝的高强度钢管，当安装于比管径稍小的钻孔时，可立即在全长范围内对孔壁施加径向压力和阻止围岩下滑的摩擦力，加上锚杆承压板的承托力，从而使围岩处于三向受力状态，并实现岩层稳固。
在爆破振动围岩位移等情况下，后期锚固力明显增大，当围岩发生显著位移时，锚杆并不失去其支护抗力，缺点是钢管直接与岩层接触，耐久性较差，易锈蚀。
2. 外观质量及技术性能1.2.1管缝式锚杆的外观质量应符合下列规定：(1) .外径(mm): © 42( 士0.5 ；长度(mm): 1800;管壁厚度(mm):2.5;(2) .承压板规格(mm): 3*140*140。
1.2.2管缝式锚杆的技术性能应符合下列规定：(1) .初始锚固力：25KN/M;(2) .挡环焊缝拉脱力：80KN;⑶.锚杆极限抗拉力：110KN;(4).杆身材质应使用Q235普通碳素结构钢，冷拔工艺制作。
锚网支护工程质量标准
⑴、锚杆锚固力：不小于127KN；
⑵、锚杆间排距误差：±50mm；
⑶、锚杆眼深：2300+50mm（顶）；
⑷、锚杆外露长度：大于30mm，小于70mm；（螺母外长度）
⑸、锚杆预紧力：大于或等于300N·m；禁止大于500N·m；
⑹、锚杆必须打到限位孔内。
（7）、锚索锚固力：不小于200—250KN
（8）、锚索外露长度：大于200mm，小于300mm；（螺母外长度）
架棚工程质量标准
（1）、巷道净高允许误差-30mm—+50mm，中腰线由地测科给定，允许偏差-30mm—+50mm，岔角为190-240mm/m。
（2）、顶、帮刹杆（背板）要背紧背牢，均匀摆放，前后成一条线，数量要够。
（3）、棚腿要落在实底上。
（4）、帮刹杆要打设成线，背紧背牢，每根刹杆前后用2个木楔前后背紧。
（5）、拉杆要上齐全，保证成线。
（6）、严禁棚腿前倾后仰，不得出现过山、退山。
（7）、架棚接口要严密，离合错位误差不超过5mm。

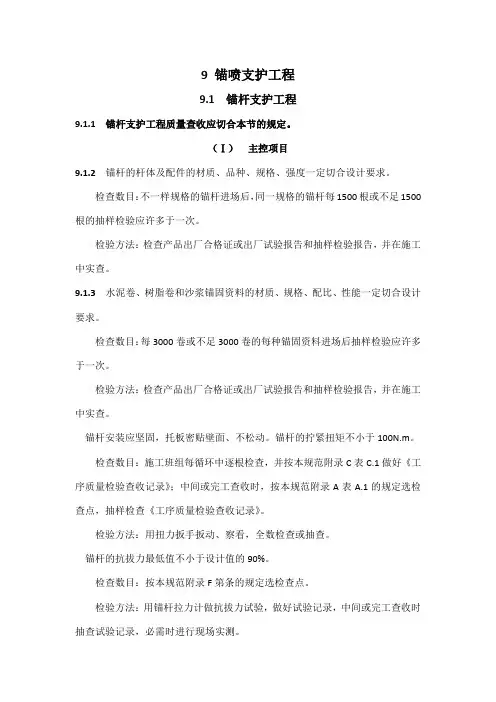

9 锚喷支护工程9.1 锚杆支护工程9.1.1 锚杆支护工程质量查收应切合本节的规定。
（Ⅰ）主控项目9.1.2 锚杆的杆体及配件的材质、品种、规格、强度一定切合设计要求。
检查数目：不一样规格的锚杆进场后，同一规格的锚杆每1500根或不足1500根的抽样检验应许多于一次。
检验方法：检查产品出厂合格证或出厂试验报告和抽样检验报告，并在施工中实查。
9.1.3 水泥卷、树脂卷和沙浆锚固资料的材质、规格、配比、性能一定切合设计要求。
检查数目：每3000卷或不足3000卷的每种锚固资料进场后抽样检验应许多于一次。
检验方法：检查产品出厂合格证或出厂试验报告和抽样检验报告，并在施工中实查。
锚杆安装应坚固，托板密贴壁面、不松动。
锚杆的拧紧扭矩不小于100N.m。
检查数目：施工班组每循环中逐根检查，并按本规范附录C表C.1做好《工序质量检验查收记录》；中间或完工查收时，按本规范附录A表A.1的规定选检查点，抽样检查《工序质量检验查收记录》。
检验方法：用扭力扳手扳动、察看，全数检查或抽查。
锚杆的抗拔力最低值不小于设计值的90%。
检查数目：按本规范附录F第条的规定选检查点。
检验方法：用锚杆拉力计做抗拔力试验，做好试验记录，中间或完工查收时抽查试验记录，必需时进行现场实测。
（Ⅱ）一般项目锚网加钢带等骨架支护的井巷工程净断面规格尺寸同意误差应切合表的规定。
检查数目：施工班组逐循环按本规范附录A表A.1的规定选检查点，并按本规范附录C表C.1做好《工序质量检验查收记录》；中间或完工查收时，按本规范附录A表A.1的规定选点实查。
检验方法：挂中、腰线尺量检查。
锚杆的间、排距均应不大于和不小于设计的100mm。
检查数目：施工班组检查每循环中最大和最小的间、排距，并按本规范附录C表C.1做好《工序质量检验查收记录》；中间或完工查收时，按本规范附录A 表A.1的规定选检查点，抽查《工序质量检验查收记录》或实查。
检验方法：尺量抽样实查或抽查。
锚喷支护工程表格1. 前言锚喷支护工程是一种常见的工程技术，适用于地下煤矿、隧道、地铁等工程中，用于加固、支撑土体和岩石。
在施工过程中，为了便于管理和数据的统计，需要制作相应的表格，本文就为大家介绍一份锚喷支护工程表格。
2. 表格内容锚喷支护工程表格包括：地质构造、巷道情况、支护情况、锚杆使用情况等。
2.1 地质构造序号层位岩性厚度(m)断层(裂隙)走向断层(裂隙)性质巷道支护类型1 顶板泥岩6 无无偏压法2 顶板砂岩5 无无偏压法3 煤层煤 2 无无锚杆网片喷射配合2.2 巷道情况序号巷道名称长度(m) 宽度(m) 高度(m) 立柱间距(m) 局部加固方式1 主运输巷道1000 5 3.5 4 锚杆+网络喷射2 空飞巷道800 43 3.5 仅锚杆支护2.3 支护情况序号巷道名称支护形式支护长度(m) 支护面积(m²) 支护材料1 主运输巷道平顶900 4100 网片定向喷射2 主运输巷道侧墙900 2400 方网喷射3 空飞巷道平顶700 2100 方网喷射4 空飞巷道侧墙700 1600 方网喷射2.4 锚杆使用情况序号巷道名称锚杆直径(mm) 锚杆长度(m) 锚杆间距(m) 锚杆数目(个) 1 主运输巷道32 3.5 2.5 3002 空飞巷道253 3 2003. 应用与实际以上表格内容可根据实际情况进行更改或调整，但格式总体上应该一致。
锚喷支护工程表格是施工管理中不可或缺的工具。
通过表格的记录和分析，可以更好地把握整个施工过程中的情况，及时发现问题和解决，保障工程的安全可靠。
4.通过本文的介绍和内容展示，我们可以了解锚喷支护工程表格的组成和应用，在实践中更好地掌握其技术应用和管理要点，从而为锚喷支护工程的施工管理提供有效的支持和参考。

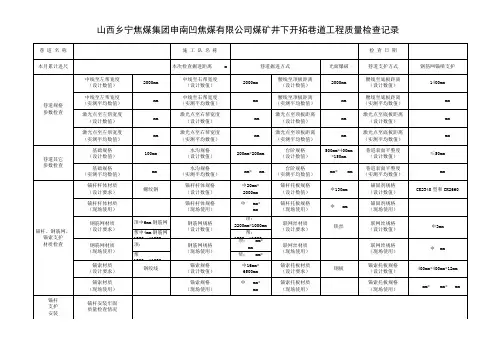

日常质量监督检查记录表（立井井颈）
单位工程：位置： m
日常质量监督检查记录表（立井壁座）
单位工程：位置： m
日常质量监督检查记录表（立井井身）
单位工程：位置： m
日常质量监督检查记录表（立井井身）
单位工程：位置： m
日常质量监督检查记录表（立井连接处）单位工程：位置： m
日常质量监督检查记录表（斜井井口、平硐硐口）单位工程：位置： m
日常质量监督检查记录表（斜井、平硐井身）单位工程：位置： m
日常质量监督检查记录表（斜井、平硐连接处）单位工程：位置： m
日常质量监督检查记录表（巷道）
单位工程：位置： m
日常质量监督检查记录表（硐室）
单位工程：位置： m
日常质量监督检查记录表（附属工程）
单位工程：位置： m。
附：1.锚网喷支护巷道锚网施工标准一、适用范围本标准适用于孟津煤矿井下所有锚网支护的工作面。
二、依据文件《煤矿安全规程》；《采矿工程设计手册》；《煤矿井巷工程质量验收规范》（GB50213-2010）。
《煤矿安全生产标准化基本要求及评分方法（试行）》三、锚网支护技术标准1、锚网支护材料1.1一般要求设计选用的锚杆支护材料必须符合国家标准和相关行业标准，并具有产品合格证。
锚杆（锚索）杆体及其附件、其它组合构件等的力学性能必须相互匹配。
1.2 锚杆、托板、螺帽1.2.1 金属杆体、托板、螺帽必须符合MT 146.2－2002的规定。
1.2.2 树脂锚杆杆体必须符合有关标准的规定。
1.3 锚固剂树脂锚固剂必须符合MT 146.1－2002的有关规定。
锚固剂生产厂家必须提供质量合格证。
1.4 钢带钢带的选用必须根据巷道具体情况选用不同型号和规格，钢带材料抗拉强度不低于375MPa。
1.5 锚索1.5.1 锚索用钢绞线必须符合GB/T 5224－2003的规定；优先选用抗拉强度等级不低于186MPa，延伸率不小于 3.5%，直径不小于15.24mm的钢绞线。
1.5.2 与钢绞线配套的锚具必须符合GB/T 14370－2000的规定。
1.5.3 锚索托板的承载力必须符合MT/T 942－2005的要求。
1.6 网锚杆支护巷道宜选用钢筋网，在条件允许的情况下，可选用符合相应技术标准的编织金属网或其它材料的网。
1.7 喷射混凝土服务期长的巷道或维修巷道可采用喷射混凝土等封闭措施。
2、锚杆、锚索支护施工2.1 一般规定锚杆支护施工必须按掘进工作面作业规程的有关规定进行。
2.2 临时支护锚杆支护巷道掘进工作面必须采用临时支护，不得空顶作业，其临时支护形式、规格、要求等必须在作业规程、措施中明确规定。
2.3 顶板支护锚杆支护巷道落煤（岩）后，需及时进行顶板支护。
若两帮煤体稳定，帮锚杆施工可适当滞后，滞后距离和最大空帮时间必须在作业规程、措施中明确规定。
山煤集团左权宏远煤业有限公司掘进巷道工程质量验收考核办法为了进一步搞好我矿的巷道工程质量，加强对掘进巷道工程质量的管理，特制定本考核办法，具体巷道工程质量验收考核标准如下：一、锚网（喷）索支护考核1、锚杆预紧力：工作面必须有扭矩扳手，无扭矩扳手或不能正常使用罚款队组500元/次；每根锚杆扭矩必须达到150nm 如发现一根不合格，罚队组100元/根。
2、锚杆抗拉拔力：工作面必须有拉拔器，无拉拔器或不能正常使用罚款队组500元/次；每根顶锚杆抗拉拔力》100KN帮锚杆抗拉拔力》70KN如发现一根不合格，罚队组500元/根。
3、锚索锚固力：锚索锁定后的预应力设计值30Mpa最小值不小于设计值的90%，如发现一根不合格，罚队组4、锚杆、锚索外露长度：锚杆外露长度10〜+ 50mm锚索外500元/根。
露长度+ 150mn〜+ 250mm如发现一处不合格，罚队组20元/根。
5、锚杆、锚索间排距：按规程要求锚杆间距误差±100mm排距误差± 100mm如发现一组不合格，罚队组100元/处。
6、锚杆角度：锚杆方向与巷道轮廓线的角度》75°;顶角锚杆的向外角度15°〜25°，上帮锚杆仰角5°〜15° ,如发现一根不合格，罚队组50 元/根。
7、钢带铺设质量：安装牢固，基本密贴顶板（随自由面），不松动。
如发现一处钢带铺设质量不合格，罚队组100元/处。
8、铺网质量：支护用网无锈迹，符合规程规定，网片铺设平整，基本密贴壁面，“三花”式连网，搭接100mm如发现一处网片铺设质量不合格搭接不符合规程要求，罚队组20 元/ 处。
9、喷层厚度：喷层厚度不小于设计值的90% （现场每25m打一组检测孔，一组观测孔至少打3 个均匀布置）。
如发现未打设检测孔或喷层厚度不符合设计要求，罚队组500 元/ 处。
10、表面质量：喷浆巷道表面基本平整密实，墙基无明显裸露。

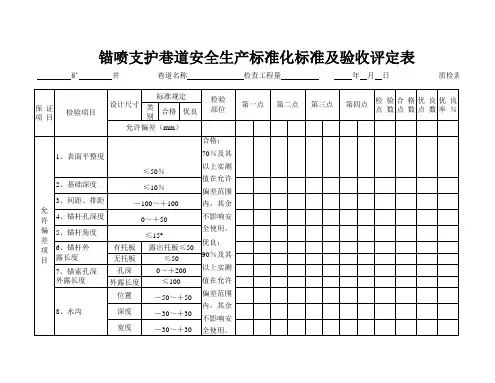

掘进安全质量标准化检查标准及评分办法（光爆锚喷巷道）掘进安全质量标准化检查标准及评分办法（光爆锚喷巷道）项目标准分检查内容及标准检查方法及评分办法巷道净宽10优良：主要巷道：0～+100mm，一般巷道：0～+150mm，无中线测全宽0～+２00mm采用光面爆破，巷道成形符合标准要求合格：主要巷道：0～+150mm，一般巷道：-50mm～+150mm，无中线测全宽：-50mm～+２00mm采用光面爆破，巷道成形符合标准要求分项工程质量检查时，检查点数不应少于3个，检查点两点间距离不应大于20m，巷道每个检查点应选10个测点，分别测量净高、净宽。
每侧取拱基线、墙中、墙脚3个测点，从中线向两帮量净宽；无中线时测全宽。
由腰线(或半园拱的园心)向上(至正顶和两肩)选3个测点，向下(垂直到底板或轨面)选1个测点量净高，无腰线时测全高：1.每个检查项目的测点总数均有90%及其以上实测值在优良允许偏差范围内，本项为优良，但有一个点不合格扣1分2.每个检查项目的测点总数均有70%及其以上实测值在合格允许偏差范围内，本项只得满分的80%3.遇地质构造、煤体松软属自然跨落时，应随冒落的高度、宽度按规程措施进行加强支护，该段重点检查支护质量巷道净高6优良：主要巷道：0～+100mm，一般巷道：0～+150mm，无腰线测全高：0～+200mm合格：主要巷道：0～+150mm，一般巷道：-30mm～+150mm，无腰线测全高：-30mm～+200mm锚固力6优良：锚杆抗拔力最低值不小于设计值；锚索锁定后预应力最小值不小于设计值合格：锚杆抗拔最低值不小于设计值的90%；锚索锁定后的预应力最小值不小于设计值的90%每300根锚杆或300根以下，取样不得少于一组，每组不得少于3根，进行现场实测。
实测值在优良范围内得满分，实测值在合格范围内只得满分的80%，锚索检查方法：抽查施工检查记录，实测值在优良范围内得满分，实测值在合格范围内只得满分的80%。
巷道锚喷标准一、材料要求1、喷层厚度100mm;2、喷浆等级不低于C20;3、水泥:砂:石子为1:2:2;4、材料:水泥——PO42.5#普通硅酸盐水泥;砂——中粗砂;石子——粒径5—10mm;水——纯洁工业用水。
5、速凝剂为水泥重量的5—8%。
二、喷浆规格质量考核标准1、掘进断面:垂直地面,两边墙上、下宽度平行一致。
2、喷层厚度:不小于设计值90%为合格,不小于设计值95为优良。
3、表面平整度:喷浆必须挂线,平整度不大于50mm/㎡。
4、基础深度:不小于设计值的90%。
5、混凝土强度为10MPa。
6、全部用水量一次与水泥、砂石搅拌均匀,随拌随用。
7、喷射前应做好以下准备工作:①检查巷道是否欠挖;②拆除作业面障碍物,清除开挖面的浮石和墙脚的石渣、堆积物;③用高压风水将受喷面冲洗干净;④埋设控制喷射混凝土厚度的标志;⑤锚杆锚网打设到位;⑥对巷道基础进行开挖。
8、喷浆前必须开水喷雾降尘。
9、喷嘴距离顶部1—1.2m,距离帮部0.6—1.2m。
10、喷浆凝固后2小时开始洒水养护,养护时间14天。
11、成巷位置距迎头不超过3m。
三、喷浆工艺及要求喷浆的工艺流程为:一、初喷：拉中腰线→检查巷道轮廓是否有欠挖→将矸石、杂物清理干净→冲洗岩面→初喷→收拾回弹物→养护。
二、复喷：拉中腰线→检查巷道轮廓是否有欠挖→将矸石、杂物清理干净→冲洗岩面→拉喷浆线→复喷→收拾回弹物→养护。
具体做法：按照巷道施工中腰线和设计尺寸的要求,首先确定出巷道轮廓线,如有欠挖的部位时,喷浆前要用风镐处理掉,保证喷浆后净断面不小于设计断面。
金属网内有浮矸时,摘除干净,受喷部位喷层开裂时及时处理掉,用高压水将受喷面的浮尘、煤岩粉冲洗干净。
喷浆顺序为先墙后拱,自下向上喷射,喷枪头与受喷面尽量保持垂直,垂直距离为0.6—1.2m。
初喷时在巷道拱部和两帮安设喷厚标志,复喷时首先确定出巷道两帮的位置,并在底板以上0.3m处、底板与拱基线之间、起拱线处分别拉设1道铁丝或细钢丝,拉设长度不得小于20m,铁丝两端要设在巷道成型比较完整、岩面贴近巷道轮廓线的部位,上、下3条铁丝要处在同一竖直面上,以上工作完成后,在巷道拱顶及两肩窝处按上述要求均匀布置3根线,全断面共布置9根线。

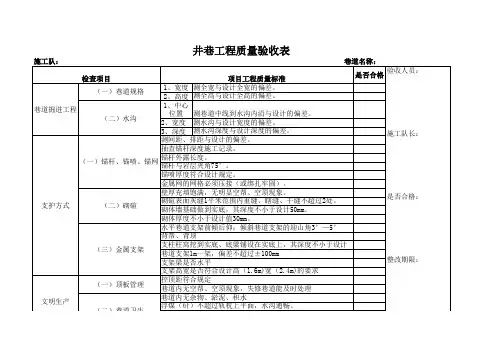

基岩掘进工序质量验收登记表
工程名称：部位:主体0－2 m 工程量: 2 m
锚杆支护工序质量验收登记表
工程名称：部位:主体0－2m 工程量: 2m
预应力锚索支护工序质量验收登记表
工程名称：部位：0-2m 工程量：2m
巷道钢筋网喷射混凝土支护工序质量验收登记表
工程名称：部位:主体0－2 m 工程量:2m
水沟混凝土工序质量验收登记表
单位工程名称：部位：工程量： m
基岩掘进分项工程质量验收登记表
工程名称：部位:主体0－25 m 工程量: 25 m
锚杆支护分项工程质量验收登记表
工程名称：部位:主体0－25m 工程量: 25m
预应力锚索支护分项工程质量验收登记表
工程名称：部位：0-25m 工程量：25m
巷道钢筋网喷射混凝土支护分项工程质量验收登记表工程名称：部位:主体0－25 m 工程量:25m
水沟混凝土分项工程质量验收登记表
单位工程名称：部位：工程量： m
分部工程质量验收登记表
工程名称: 部位：工程量:m
单位工程竣工质量验收汇总登记表。
