万能升降台铣床

X6132型万能升降台铣床主轴箱设计

说明书

2

一、概述 ............................................................. 3

1.1 金属切削机床在国民经济中的地位 ............................... 3

1.2机床课程设计的目的 ............................................ 3

1.3车床的规格系列和用处 .......................................... 3

1.4 操作性能要求 ................................................. 4

二、传动设计 ......................................................... 4

2.1 主传动方案拟定 .............................................. 4

2.2 传动结构式、结构网的选择 .................................... 5

2.2.1 确定传动组及各传动组中传动副的数目 ..................... 5

2.2.2确定传动顺序 ............................................ 5

2.2.3确定扩大顺序 ............................................ 5

2.2.4确定变速组中的极限传动比及变速范围 ...................... 6

2.2.5确定最小传动比 .......................................... 6

.

. 铣床电气线路分析与排故

一、铣床的结构认识

X6132万能卧式铣床主要构造由床身、悬梁及刀杆支架、工作台、溜板和升降台等几部分组成，其外形图如图5-9所示。（说明：主要关注可移动部分的结构）

主轴（铣刀）→主轴电机→主轴电机控制电路

工作台→进给电机→进给电机控制电路

图5-9 铣床结构图

1－主轴变速手柄 2－主轴变速盘 3－主轴电动机 4－床身 5－主轴 6－悬架

7－刀架支杆 8－工作台 9－转动部分 10－溜板 11－进给变速手柄及变速盘

12－升降台 13－进给电动机 14－底盘

箱形的床身4固定在底座14上，在床身内装有主轴传动机构及主轴变速操纵机构。在床身的顶部有水平导轨，其上装有带着一个或两个刀杆支架的悬梁。刀杆支架用来支承安装铣刀心轴的一端，而心轴的另一端则固定在主轴上。在床身的前方有垂直导轨，一端悬持的升降台可沿之作上下移动。在升降台上面的水平导轨上，装有可平行于主轴轴线方向移动（横向移动）的溜板10。工作台8可沿溜板上部转动部分9的导轨在垂直与主轴轴线的方向移动（纵向移动）。这样，安装在工作台上的工件可以在三个方向调整位置或完成进给运动。此外，由于转动部分对溜板10可绕垂直轴线转动一个角度（通常为±450），这样，工作台于水平面上除能平行或垂直于主轴轴线方向进给外，还能在倾斜方向进给，从而完成铣螺旋槽的加工。

二、铣床的运动情况认识

主运动：铣刀的旋转运动。

进给运动：工件相对于铣刀的移动。工作台的左右、上下和前后进给移动。 .

. 旋转进给移动：装上附件圆工作台。

工作台是用来安装夹具和工件。在横向溜板上的水平导轨上，工作台沿导轨作左、右移动。在升降台的水平导轨上，使工作台沿导轨前、后移动。升降台依靠下面的丝杠，沿床身前面的导轨同工作台一起上、下移动。

变速冲动：为了使主轴变速、进给变速时变换后的齿轮能顺利地啮合，主轴变速时主轴电动机应能转动一下，进给变速时进给电动机也应能转动一下。这种变速时电动机稍微转动一下，称为变速冲动。

铣床的分类（完整版）

一、台式铣床：机床支撑为台式,主要用于铣削仪器、仪表等小型零件的铣床。台式铣床包括：

1.卧式台铣床：主轴水平布置的台式铣床。

2.立式台铣床：主轴垂直布置的台式铣床。

二、悬臂式铣床：铣头装在悬臂上的铣床。床身水平布置,悬臂通常可沿床身一侧的立柱导轨作垂向移动,铣头可沿悬臂导轨水平移动。悬臂式铣床包括：

1.悬臂铣床：仅装有铣头的悬臂式铣床。

2.悬臂镗铣床：装有镗铣头,可进行镗削的悬臂式铣床。

3.悬臂磨铣床：装有磨头,可进行磨削的悬臂式铣床。

4.定臂铣床：悬臂固定的悬臂式铣床。

三、滑枕式铣床：主轴装在滑枕上的铣床。床身水平布置,滑枕可沿滑鞍导轨作横向移动,滑鞍可沿立柱导轨作垂向移动。滑枕式铣床包括：

1.卧式滑枕铣床：主轴水平布置的滑枕式铣床。

2.立式滑枕铣床：主轴垂直布置的滑枕式铣床。

四、龙门式铣床：床身水平布置,铣头装在横梁上(附加的水平铣头可装在立柱上)，由左右两立柱(或墙体)和连接梁(或横梁)构成门架的铣床。龙门式铣床包括：

1.龙门铣床：装有一个或多个铣头,横梁可垂向移动,工作台沿床身导轨纵向移动的龙门式铣床。

2.定梁龙门铣床：横梁固定在两立柱顶端,工作台沿床身导轨纵向移动的龙门式铣床。

3.高架横梁移动龙门铣床：工作台固定,横梁沿高架的墙体纵向移动的龙门式铣床。

4.龙门镗铣床：工作台沿床身导轨纵向移动,装有一个或多个镗铣头,可进行镗削的龙门式铣床。

5.龙门移动镗铣床：工作台固定,横梁可垂向移动,门架沿左右床身纵向移动,装有镗铣头，可进行镗削的龙门式铣床。

6.定梁龙门移动镗铣床：横梁固定在两立柱顶端,工作台固定,门架沿左右床身纵向移动,装有镗铣头,可进行镗削的龙门式铣床。

7.龙门磨铣床：装有磨头,可进行磨削的龙门式铣床。

五、平面铣床：用于铣削平面和成形面的铣床。床身水平布置，通常工作台沿床身导轨纵向移动,主轴可轴向移动。平面铣床包括：

1.立式平面铣床：铣头垂直布置,并可沿立柱导轨移动的平面铣床。 2.单柱平面铣床：铣头水平布置,并可沿床身侧面单一立柱导轨移动的平面铣床。

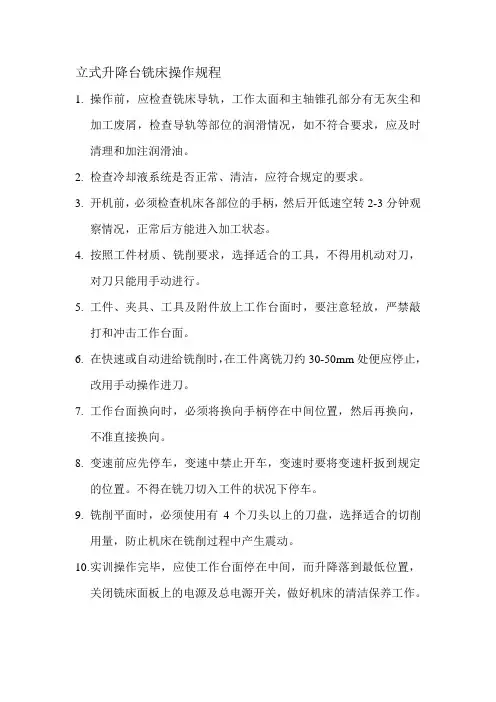

立式升降台铣床操作规程

1. 操作前，应检查铣床导轨，工作太面和主轴锥孔部分有无灰尘和加工废屑，检查导轨等部位的润滑情况，如不符合要求，应及时清理和加注润滑油。

2. 检查冷却液系统是否正常、清洁，应符合规定的要求。

3. 开机前，必须检查机床各部位的手柄，然后开低速空转2-3分钟观察情况，正常后方能进入加工状态。

4. 按照工件材质、铣削要求，选择适合的工具，不得用机动对刀，对刀只能用手动进行。

5. 工件、夹具、工具及附件放上工作台面时，要注意轻放，严禁敲打和冲击工作台面。

6. 在快速或自动进给铣削时，在工件离铣刀约30-50mm处便应停止，改用手动操作进刀。

7. 工作台面换向时，必须将换向手柄停在中间位置，然后再换向，不准直接换向。

8. 变速前应先停车，变速中禁止开车，变速时要将变速杆扳到规定的位置。不得在铣刀切入工件的状况下停车。

9. 铣削平面时，必须使用有4个刀头以上的刀盘，选择适合的切削用量，防止机床在铣削过程中产生震动。

10. 实训操作完毕，应使工作台面停在中间，而升降落到最低位置，关闭铣床面板上的电源及总电源开关，做好机床的清洁保养工作。
