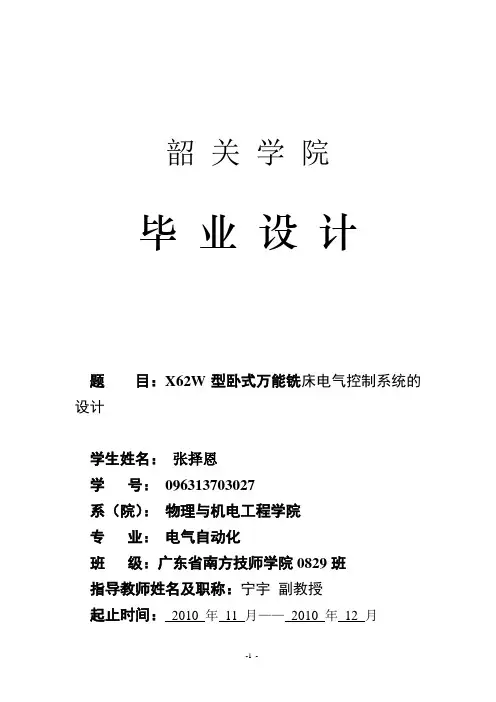

韶 关 学 院
毕 业 设 计
题 目：X62W型卧式万能铣床电气控制系统的设计
学生姓名： 张择恩
学 号： 096313703027
系（院）： 物理与机电工程学院
专 业： 电气自动化
班 级：广东省南方技师学院0829班
指导教师姓名及职称：宁宇 副教授
起止时间： 2010 年 11 月—— 2010 年 12 月
-2 -
目录
1 概述
1.1铣床国内外研究状况和发展趋势………………………………
1.2铣床简单介绍……………………………………………………
1.2.1 铣床的选型……………………………………………………
1.2.2 X62W机床特点………………………………………………
2 X62W万能铣床硬件设计…………………………………………
2.1 X62W万能铣床电力拖动的特点及控制要求…………………
2.2 X62W万能铣床元件选型………………………………………
2.3 X62W万能铣床的主要结构及运动形式…………………………
3 电气控制原理………………………………………………………
3.1 电气原理图………………………………………………………
3.2 主电路分析………………………………………………………
3.3控制电路分析……………………………………………………
4 X62W万能铣床软件设计…………………………………………
4.1 PlC的基本定义和PLC的主要特点…………………………
4.2 X62W万能铣床电气控制线路的PLC设计……………………
4.3 现场信号与PLC软继电器对照表…………………………
4.4 PLC梯形图和 PLC指令表……………………………………
5 总结………………………………………………………………
-3 - 致谢
参考文献
1 概述
1.1铣床国内外研究状况和发展趋势

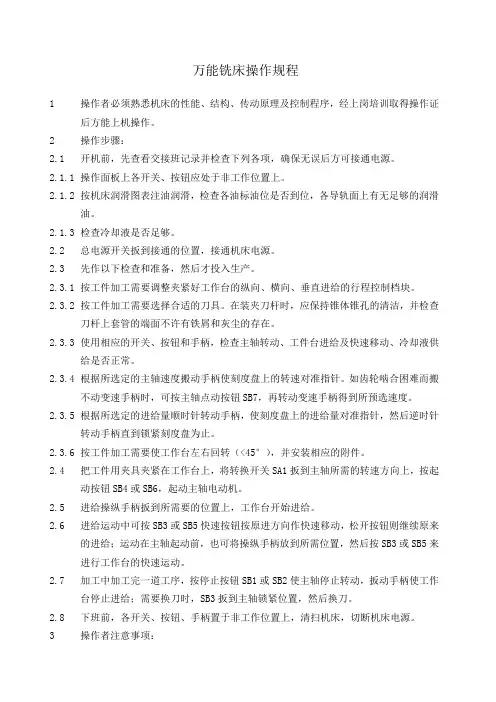

万能铣床操作规程
1 操作者必须熟悉机床的性能、结构、传动原理及控制程序，经上岗培训取得操作证后方能上机操作。
2 操作步骤：
2.1 开机前，先查看交接班记录并检查下列各项，确保无误后方可接通电源。
2.1.1 操作面板上各开关、按钮应处于非工作位置上。
2.1.2 按机床润滑图表注油润滑，检查各油标油位是否到位，各导轨面上有无足够的润滑油。
2.1.3 检查冷却液是否足够。
2.2 总电源开关扳到接通的位置，接通机床电源。
2.3 先作以下检查和准备，然后才投入生产。
2.3.1 按工件加工需要调整夹紧好工作台的纵向、横向、垂直进给的行程控制档块。
2.3.2 按工件加工需要选择合适的刀具。在装夹刀杆时，应保持锥体锥孔的清洁，并检查刀杆上套管的端面不许有铁屑和灰尘的存在。
2.3.3 使用相应的开关、按钮和手柄，检查主轴转动、工件台进给及快速移动、冷却液供给是否正常。
2.3.4 根据所选定的主轴速度搬动手柄使刻度盘上的转速对准指针。如齿轮啮合困难而搬不动变速手柄时，可按主轴点动按钮SB7，再转动变速手柄得到所预选速度。
2.3.5 根据所选定的进给量顺时针转动手柄，使刻度盘上的进给量对准指针，然后逆时针转动手柄直到锁紧刻度盘为止。
2.3.6 按工件加工需要使工作台左右回转（<45°），并安装相应的附件。
2.4 把工件用夹具夹紧在工作台上，将转换开关SA1扳到主轴所需的转速方向上，按起动按钮SB4或SB6，起动主轴电动机。
2.5 进给操纵手柄扳到所需要的位置上，工作台开始进给。
2.6 进给运动中可按SB3或SB5快速按钮按原进方向作快速移动，松开按钮则继续原来的进给；运动在主轴起动前，也可将操纵手柄放到所需位置，然后按SB3或SB5来进行工作台的快速运动。
2.7 加工中加工完一道工序，按停止按钮SB1或SB2使主轴停止转动，扳动手柄使工作台停止进给；需要换刀时，SB3扳到主轴锁紧位置，然后换刀。
. .
页脚 编号： 03 任课教师：时永贵 教研室主任签字：
授课日期
授课班级

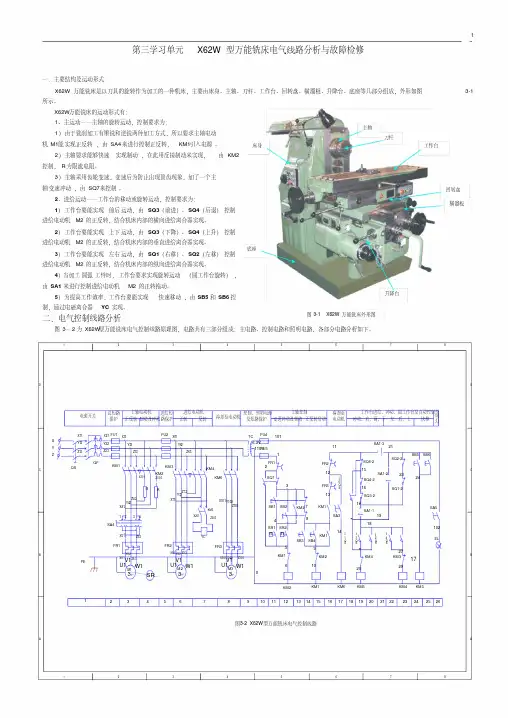

课题名称：课题三 X62万能铣床电气控制线路
教学目的：1.掌握X62万能铣床电气工作原理
2.掌握X62万能铣床电气控制线路故障分析方法
3.正确进行X62万能铣床电气控制线路故障维修操作。
德育目标：由学生独立完成线路的装配，发挥学生的创造力，树立学生的自信心。
教学重点：掌握X62万能铣床电气工作原理。
教学难点：正确进行X62万能铣床电气控制线路故障维修操作。
教学方法：讲解法、演示法、现场实习法
课的类型：实习课
教学过程：
课前准备：1.准备实习设备、材料及教学用具；
2.检查学生出勤情况，工具及劳动保护穿戴情况；
3.集中学生注意力，准备讲授教学容。
安全教育: 1.集体背诵安全操作规程；
2.正确使用电工工具及仪表；
3.按操作规程要求正确操作电器设备的运行。
讲授新课：
课题三 X62万能铣床电气控制线路
一、X62W万能铣床的介绍
铣床：金属平面、斜面、沟槽的铣削加工；
装上分度头可以铣切直齿齿轮和螺旋面；装上圆工作台还可铣切凸轮和弧形槽。
铣床的种类：分为卧式铣床、龙门铣床、立式铣床、仿形铣床和专用铣床等。
常用的万能铣床有两种：X52K型立式，铣头垂直放置；X62W型卧式，铣头水平放置。
这两种铣床在结构上大体相似，差别在于铣头的放置方向不同。
1、型号含义：X62W万能铣机床
X---铣床 W---万能 6---卧式车床 2---2号工作台
2、X62W万能铣床主要结构：
结构：主轴、刀杆、悬梁、工作台、回转盘、横溜板、升降台、床身、底座等。床身. .
页脚 固定在底座上，在床身的顶部有水平导轨；悬梁装有一个或两个刀杆支架。刀杆支架用来支撑铣刀心轴的一端，另一端则固定在主轴上，由主轴带动铣刀铣削。由于回转盘相对于溜板可绕中心轴线左右转过一个角度，可以加工螺旋槽，故称万能铣床。
河北工程学院毕业设计(说明书)
1 绪 论
机械工业肩负着为国家经济各部门提供各种先进装备的任务，而机床工业则是机械工业的重要组成部分，是为机械工业提供制造技术和装备的工业。机床的拥有量、产量、品质和质量。是衡量一个国家工业水平的重要标志之一。因此机床工业在国民经济中占有极其重要地位。
机床工作原机的属性，决定了它与国民经济各工业部门之间的关系。机床工业可以生产出各种各样的基础机械产品、专业设备和机电一体化的产品，为能源、交通、农业、轻纺、石油化工、冶金、电子、兵器、航空航天和矿山工程等各种行业部门提供先进的制造技术与优质高效的工艺装备，从而推动这些行业的发展。机床工业对国民经济和社会进步起着重大的推动作用。
金属切削机床是加工机器零件的主要设备，它所担负的工作量，在一般情况下约占机器的总制造工作量的50%~70%，它的先进程度直接影响到机器制造工业的产品质量和劳动生产率。
这次对X62铣床的设计，可以使我们对传动系统的传动及控制原理有一个深层的了解。通过本次设计，利于我们牢固掌握和灵活运用所学过的知识，提高我们的动手能力。
河北工程学院毕业设计(说明书)
2 第1章 概述
1.1 机械制造装备的重要地位
制造业是一个国家经济发展的重要支柱，是国民经济的主要来源，可以说，制造业的发展水平是一个 国家或地区经济实力，科技水平和综合国力的重要标志之一。机械制造是制造业核心，是向其它部门提供工具，仪器及各种先进制造装备的部门。机械制造业的生产能力和制造水平是衡量一个国家工业水平的标志之一。因此，机械制造业在国民经济中占据着重要地位。而机械制造业的生产能力和水平主要取决于机械制造装备的先进程度。随着科学技术的迅速发展，机械制造生产模式发生了巨大的演变。19世纪20年代制造业开始起家，二次世界大战期间，大规模军工生产，使得制造业得到飞速发展。
20世纪50年代末，产品品种单一，为了提高生产率，满足市场需要，广泛采用自动化机床，组合机床和专门生产线。在大批量生产条件下，这种生产方式可以实现刚性自动化，大幅度降低成本，极大的提高劳动生产率。
