文件编号NO使用工具规格版本/版次1静电环变更依据2手指套日 期3工艺流程N0数量123456789作成： 审核： 批准：工站名称涂板2. 确认作业正确无误方可流入下一站。品质标准确认：1. PCB插件面不可粘到助焊剂.图示:注意事项：1.必须戴好静电环.2.PCB有破损则不可使用,须放入红色盒内加以区分.3.30分钟后将候干劲的PCB收集整齐待插件。助焊剂XD-613单面板2.将粘涂过助焊剂的PCB焊面朝上平放于桌面上候干。使用材料规格/型号位置备 注作业指导书（插件）产品名称作业步骤：1.用手拿持PCB两端，将焊面朝下平放入助焊剂盆内的 棉绵上，约1秒钟后取出。PCB涂板板面QC插件切脚浸锡波峰焊锡文件编号NO使用工具规格版本/版次1静电环变更依据2日 期3工艺流程N0数量12345678910注意事项：1.插件作业必须戴好静电环.2.元件本体有破损或断脚则不可使用,须放入红色盒内区分.3.变压器为磁性元件，注意不可掉地而影响特性。品质标准确认：1.卧式电阻，跳线和二极管要贴板，单边浮高不超过1.0mm.2.变压器，散热器，继电器，接线座底部要插到位贴板， 单边浮高不可超过0.3mm。3.蜂鸣器，直脚插座要确实贴板，不允许浮高。工站名称插件产品名称使用材料作业步骤： 丝印平面，直立板面.1. 跳线插入J*孔位，为无极性元件，平卧板面.2. 电阻插入R*孔位，为无极性元件，平卧板面.3. 电容插入C*孔位，正极长脚对应丝印+，直立板面.4. 二极管插入D*孔位，本体负极对应丝印负极位，平贴板面.备 注 丝印缺口面，平贴板面.5. 三极管插入Q*孔位，为有极性元件，本体平面对应6. 蜂鸣器插入SP孔位，正极脚对应丝印+，平贴板面.7. 继电器插入JR孔位，为无极性元件，平贴板面。8. 接线座插入L/N/P孔位，本体缺口对应对应 先取PCB板按左图示方向,丝印面朝上平放于流水线 轨槽内.左右手交替插件,将元件插入对应位置:图示:规格/型号作业指导书（插件）位置9. 变压器插入T*孔位，为有极性元件，初级4脚位对应7.必须100%全检，确认正确无误方可流入下一站。 审核： 批准： PCB板的4孔位处，平贴板面。6.不可有插错位，漏件，反向，浮高，错件等不良。4.稳压器与散热器要锁紧，有松动则不可使用。4.立式瓷片电容，压敏电阻和三极管允许倾斜不超过15°5.二三极管，电解电容和直脚插座为极性元件,不可插反.涂板板面QC插件切脚浸锡波峰焊锡文件编号NO使用工具规格版本/版次1静电环变更依据2日 期3工艺流程N0数量12345678910注意事项：1.插件作业必须戴好静电环.2.元件本体有破损或断脚则不可使用,须放入红色盒内区分.3.变压器为磁性元件，注意不可掉地而影响特性。品质标准确认：1.卧式电阻，跳线和二极管要贴板，单边浮高不超过1.0mm.2.变压器，散热器，继电器，接线座底部要插到位贴板， 单边浮高不可超过0.3mm。3.蜂鸣器，直脚插座要确实贴板，不允许浮高。4. 立式三极管印字平面对应丝印平面位置，直立板面。5. 直脚插座缺口位对应丝印缺口标示，平贴板面。6. 变压器，散热器，继电器，接线座底部平贴板面。6.不可有插错位，漏件，反向，浮高，错件等不良。3. 卧式二极管本体白色负极对应丝印负极位，平贴板面。 按照从上到下，从右到左的顺序对板面元件作以下检查：单面板作业指导书（插件）作业步骤：跳线￠0.5mmJ*2. 卧式电阻本体平贴板面。使用材料规格/型号位置备 注PCB电阻卧式R*电容立式C*二极管卧式D*三极管立式Q*继电器卧式JR蜂鸣器立式SP立式L/N/P产品名称工站名称插件QC变压器卧式T*图示: 审核： 批准：4.立式瓷片电容，压敏电阻和三极管允许倾斜不超过15°7.必须100%全检，确认正确无误方可流入下一站。5.二三极管，电解电容和直脚插座为极性元件,不可插反.接线座4.稳压器与散热器要锁紧，有松动则不可使用。1. 电解电容本体白色负极对应丝印阴影负极位，直立板面.涂板插件切脚浸锡涂板板面QC插件切脚浸锡波峰焊锡文件编号NO使用工具规格版本/版次1静电环变更依据2手浸钢夹日 期3手浸锡炉工艺流程N0数量12345678910注意事项：1.必须戴好静电环.2.锡炉液面要保持干净，表面氧化层要及时刮除干净。品质标准确认：1.PCB板面不可以粘到助焊剂。2.浸锡时不可以溢锡到PCB板面烫伤元件。3.浸锡时间不可以太久，约3秒钟，防止烫伤PCB板发黄。4.卧式电阻，跳线和二极管要贴板，单边浮高不超过1.0mm.5.变压器，散热器，继电器，接线座底部要插到位贴板， 单边浮高不可超过0.3mm。6.蜂鸣器，直脚插座要确实贴板，不允许浮高。助焊剂XD-613使用材料1.用钢钳夹住PCB两端，成垂直方向将PCB板放在助焊剂备 注规格/型号位置作业指导书（插件）产品名称 盆内支架上，先对板底粘浸助焊剂。2. 再将粘浸过助焊剂的PCB夹至锡炉锡面上方，成15°锡条63/37 角度将PCB板放入锡面，浸锡约3秒钟后，成15°3. 检查板底焊点要全部吃锡，吃锡不良则要重新浸一次。4. 最后将浸锡后的PCB板元件面朝上平放于台面摆整齐。 角度将PCB板慢慢提离锡面。3.锡炉高温，遵守操作规范，小心烫伤。4. 锡炉温度控制在245±10℃。工站名称浸锡作业步骤：图示: 审核： 批准：7.立式瓷片电容，压敏电阻和三极管允许倾斜不超过15°板面QC波峰焊锡涂板板面QC插件切脚浸锡波峰焊锡文件编号NO使用工具规格版本/版次1静电环变更依据2切脚机MS139B日 期3工艺流程N0数量12345678910注意事项：1.必须戴好静电环.2.调节刀片时要戴手套，且要将切脚机电源关断。品质标准确认：1.PCB板底脚长为1.0-1.5mm。2.不可有切伤焊点和倒脚等不良。3.PCB板要摆放整齐，不可杂乱堆积，防止元件脚刮伤 板面元件。 审核： 批准：图示:3.遵守操作规范，小心受伤。4. 切脚作业时必须将安全防护板盖上，严禁开盖操作。5. 刀片磨损影响切脚品质时，要拆下并磨利后方可使用。切脚作业步骤：使用材料规格/型号位置备 注2.再向前推动切脚机的滑动杆进行切脚。3. 检查切脚后的PCB脚长符合要求，装入胶框内摆整齐。作业指导书（插件）工站名称1.先将浸好锡的PCB板底朝下平放入切脚机轨道内。涂板插件切脚浸锡涂板板面QC插件切脚浸锡波峰焊锡文件编号NO使用工具规格版本/版次1静电环变更依据2波峰焊炉日 期3工艺流程N0数量12345678910注意事项：1.必须戴好静电环.2.锡炉液面要保持干净，表面氧化层要及时刮除干净。品质标准确认：1.PCB板面不可以粘到助焊剂。2.过炉时不可以溢锡到PCB板面烫伤元件。3.空焊，短路，包焊的比例不可超过10个点。 批准：图示:3.锡炉高温，遵守操作规范，小心烫伤。4. 锡炉温度控制在245±10℃。 审核：4.带插片的PCB板过炉不可漏装插片。4. 最后将过炉后的PCB板元件面朝上平放于胶框内摆整齐。3. 检查过炉后的板底焊点要吃锡良好，吃锡不良率过高 则需对波峰炉参数作修正，直到最佳状态。3.设置好波峰炉后，将PCB元件板面向上平放入导轨内插片立式 进行过锡（带插片的PCB板要先将插片插好方可过炉）。锡条63/37 自如且不会掉落或卡板。助焊剂XD-9822. 再参照各款PCB的波峰参数表，对波峰炉参数进行设置。使用材料规格/型号位置备 注作业指导书（插件）产品名称工站名称过波峰焊作业步骤：1.先按PCB尺寸调节好波峰焊导轨宽度，使PCB板能传送涂板插件切脚浸锡涂板板面QC插件切脚浸锡波峰焊锡
全面SMT管控要点
全面SMT(Surface Mount Technology)管控是指针对表面贴装技术的全面管理和控制措施。表面贴装技术广泛应用于电子产品制造中，通过对SMT工艺的全面管控，可以提高产品质量、提高生产效率、降低成本。以下是全面SMT管控的要点：
1.设立SMT工艺流程：建立和完善SMT工艺流程，确保每个步骤都具有明确的工艺要求和标准操作规程。工艺流程包括物料接收、物料质量检验、贴装工艺流程、焊接工艺流程等。
2.质量管理：建立质量管理体系，包括原材料检验、过程监控、产品检测等环节。制定检验标准、建立检验记录、追溯体系等，确保产品质量符合要求。
3.SMT设备维护管理：对SMT设备进行定期维护，包括设备清洁、设备校准、设备保养等。设立设备保养记录，并进行设备运行数据的统计和分析，及时处理设备故障，确保设备正常运行。
4.物料管理：建立物料管理体系，包括库存管理、物料追溯、物料替代评估等。对供应商进行评估和管理，确保供应的物料符合要求，防止不合格物料进入生产环节。
5.人员培训和管理：确保操作人员具备必要的技能和知识，制定并实施培训计划，包括工艺操作培训、设备维护培训等。定期进行人员技术能力的评估和考核，提供必要的技术支持和指导，提升操作人员的综合素质。
6.SMT生产过程控制：制定和执行完善的SMT生产过程控制方案，包括工艺参数控制、过程监测、异常处理等。针对异常情况及时响应和处理，如设立异常处理流程，制定异常处理措施。 7.统计分析和持续改进：建立并完善统计分析体系，对SMT生产数据进行收集、分析和评估。通过统计分析结果，发现问题和隐患，并制定改进措施，持续提高生产过程和产品质量。
8.环境和安全管理：建立和执行环境和安全管理措施，包括工作场所清洁、作业操作规程、安全用电、消防设施等。确保员工的安全和良好的工作环境。
全面SMT管控要点涵盖了从工艺流程、质量管理、设备维护、物料管理、人员培训和管理、生产过程控制、统计分析和持续改进、环境和安全管理等多个方面，通过全面管控可以提高SMT生产的质量、效率和安全性。这样就可以确保SMT工艺的稳定性和一致性，为电子产品制造提供可靠的支持。

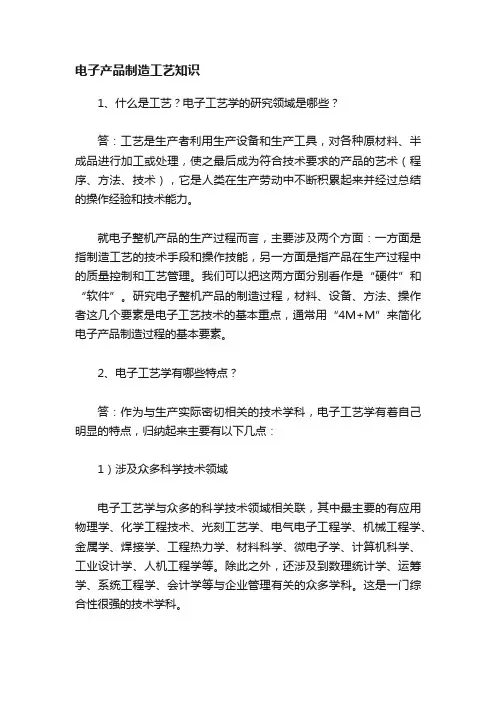

电子产品制造工艺知识
1、什么是工艺？电子工艺学的研究领域是哪些？
答：工艺是生产者利用生产设备和生产工具，对各种原材料、半成品进行加工或处理，使之最后成为符合技术要求的产品的艺术（程序、方法、技术），它是人类在生产劳动中不断积累起来并经过总结的操作经验和技术能力。
就电子整机产品的生产过程而言，主要涉及两个方面：一方面是指制造工艺的技术手段和操作技能，另一方面是指产品在生产过程中的质量控制和工艺管理。我们可以把这两方面分别看作是“硬件”和“软件”。研究电子整机产品的制造过程，材料、设备、方法、操作者这几个要素是电子工艺技术的基本重点，通常用“4M+M”来简化电子产品制造过程的基本要素。
2、电子工艺学有哪些特点？
答：作为与生产实际密切相关的技术学科，电子工艺学有着自己明显的特点，归纳起来主要有以下几点：
1）涉及众多科学技术领域
电子工艺学与众多的科学技术领域相关联，其中最主要的有应用物理学、化学工程技术、光刻工艺学、电气电子工程学、机械工程学、金属学、焊接学、工程热力学、材料科学、微电子学、计算机科学、工业设计学、人机工程学等。除此之外，还涉及到数理统计学、运筹学、系统工程学、会计学等与企业管理有关的众多学科。这是一门综合性很强的技术学科。
电子工艺学的技术信息分散在广阔的领域中，与其他学科的知识相互交叉、相辅相成，成为技术关键（know how）密集的学科。
2）形成时间较晚而发展迅速
电子工艺技术虽然在生产实践中一直被广泛应用，但作为一门学科而被系统研究的时间却不长。系统论述电子工艺的书刊资料不多，直到上世纪70年代以后，第一本系统论述电子工艺技术的书籍才面世，80年代初在高等学校中才开设相关课程。
随着电子科学技术的飞速发展，对电子工艺学业提出了越来越高的要求，人们在实践中不断探索新的工艺方法，寻找新的工艺材料，使电子工艺学的内涵及外延迅速扩展。可以说，电子工艺学是一门充满蓬勃生机的技术学科。与其他行业相比，电子产品制造工艺技术的更新要快得多。经常有这样的情况发生：某项新的工艺方法还未能全面推广普及，就已经被更先进的技术所取代。
电子产品生产工艺流程
随着科技的不断发展，电子产品已经成为人们生活中不可或缺的一部分。从手机到电脑，从电视到智能家居，电子产品的生产工艺流程变得越来越重要。本文将详细介绍电子产品的生产工艺流程，包括设计、原材料采购、制造、测试和包装等环节。
一、设计阶段
在电子产品的生产过程中，设计阶段是至关重要的一步。设计师需要根据市场需求和消费者的喜好，进行产品的外观设计和功能规划。在这个阶段，设计师还需要与工程师合作，确保产品的可制造性和可靠性。设计阶段的输出物通常是产品的原型或CAD图纸。
二、原材料采购
一旦设计完成，接下来就是原材料的采购。电子产品的制造需要使用各种各样的零部件和材料，如电路板、芯片、屏幕、电池等。供应链管理团队需要与供应商合作，确保原材料的质量和供应的及时性。同时，他们还需要考虑成本控制和库存管理等问题。
三、制造过程
制造过程是电子产品生产的核心环节。首先，电路板制造商会根据设计图纸制作电路板。然后，各个零部件会被安装到电路板上，包括焊接芯片、连接线路等。接下来，组装工人会将电路板和其他组件组装在一起，形成最终的产品。在整个制造过程中，质量控制是非常重要的，以确保产品的性能和可靠性。
四、测试阶段 在制造完成后，电子产品需要经过严格的测试。测试的目的是确保产品符合设计要求，并且能够正常运行。测试过程包括功能测试、性能测试、可靠性测试等。只有通过了所有的测试，产品才能够进入下一阶段。
五、包装和出货
最后一个环节是产品的包装和出货。在这个阶段，产品会被包装成适合运输和销售的形式。包装通常包括产品外包装和配件，如充电器、数据线等。同时，出货团队需要与物流公司合作，确保产品能够按时送达客户手中。
总结：
电子产品的生产工艺流程可以分为设计、原材料采购、制造、测试和包装等环节。在每个环节中，都需要严格控制质量，确保产品的性能和可靠性。同时，供应链管理和物流配送也是不可忽视的一部分，它们直接影响着产品的交付和销售。只有在整个生产工艺流程中，每个环节都得到精确的执行和管理，才能够生产出高质量的电子产品。
