路由重分发-教案

Ø路由重分发原理Ø路由重分发类型Ø路由重分发配置命令•在实际网络环境中，存在着运行不同路由协议网络合并的问题，因不同协议的实现机理不同，所以它们之间的路由信息是隔离状态，不能直接交互。

那么如何在不改变各自路由域环境的前提下，实现路由信息的共享，就需要使用路由重发布技术。

•本次任务介绍路由重分发技术的原理和应用类型。

Ø路由重分发•指在路由域的边界上，将某种路由协议的路由信息引入到另一种路由协议中，以实现路由信息的共享。

示例中，R2运行了OSPF和RIP两种路由协议，R2可以基于两种协议获得对应的路由。

在R2上将RIP路由引入到OSPF路由域中，则OSPF路由器R1获得5类LSA的目标网络192.168.1.0/24的外部路由；同样将OSPF路由引入RIP路由域中，R3将获得目标网络172.16.1.0/24的路由。

Ø路由重分发类型•引入直连路由•当设备接口激活并配有IP地址，那么系统便可自动产生直连路由。

直连路由通常对应设备互连网段和业务网段。

•对应业务网络路由的学习可以有两种方式：•通过network通告•直连路由引入示例中，在OSPF路由域下，S1通过network命令将VLAN10，20，30对应的直连路由进行通告，那么R1会获得1类LSA的OSPF路由。

Ø路由重分发类型•引入直连路由•当设备接口激活并配有IP地址，那么系统便可自动产生直连路由。

直连路由通常对应设备互连网段和业务网段。

•对应业务网络路由的学习可以有两种方式：•通过network通告•直连路由引入示例中，如果S1将VLAN10、20、30的直连路由引入，那么R1会获得5类LSA的OSPF外部路由。

Ø路由重分发类型•引入静态路由•静态路由作为外部路由，不能被动态路由协议所感知。

•在边界路由器配置静态路由引入，可以让路由协议域中的设备获得该静态路由所指向的目的网络的路由。

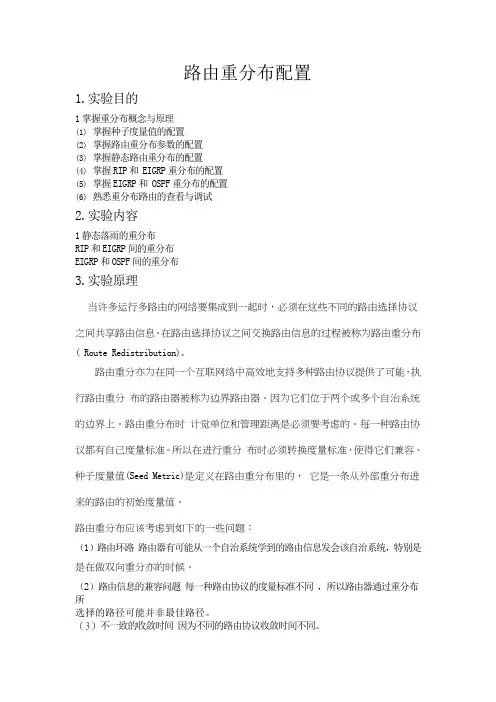

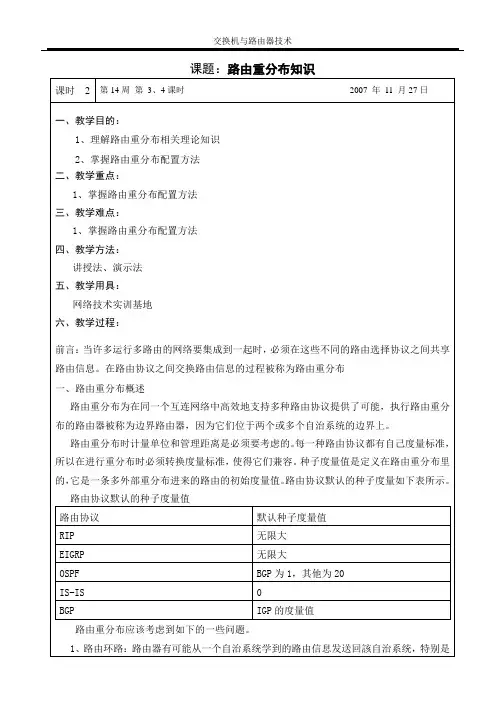

路由重分布配置1.实验目的1掌握重分布概念与原理(1)掌握种子度量值的配置(2)掌握路由重分布参数的配置(3)掌握静态路由重分布的配置(4)掌握RIP和 EIGRP重分布的配置(5)掌握EIGRP和 OSPF重分布的配置(6)熟悉重分布路由的查看与调试2.实验内容1静态落雨的重分布RIP和EIGRP间的重分布EIGRP和OSPF间的重分布3.实验原理当许多运行多路由的网络要集成到一起时，必须在这些不同的路由选择协议之间共享路由信息。

在路由选择协议之间交换路由信息的过程被称为路由重分布( Route Redistribution)。

路由重分亦为在同一个互联网络中高效地支持多种路由协议提供了可能，执行路由重分布的路由器被称为边界路由器。

因为它们位于两个或多个自治系统的边界上。

路由重分布时计觉单位和管理距离是必须要考虑的。

每一种路由协议都有自己度量标准。

所以在进行重分布时必须转换度量标准，使得它们兼容。

种子度量值(Seed Metric)是定义在路由重分布里的，它是一条从外部重分布进来的路由的初始度量值。

路由重分布应该考虑到如下的一些问题：（1）路由环路路由器有可能从一个自治系统学到的路由信息发会该自治系统，特别是是在做双向重分亦的时候。

（2）路由信息的兼容问题每一种路由协议的度量标准不同，所以路由器通过重分布所选择的路径可能并非最佳路径。

（3）不一致的收敛时间因为不同的路由协议收敛时间不同。

4.实验环境与网络拓扑5.实验配置A上的配置：A(config)#ip route 0.0.0.0 0.0.0.0 s0/0/1A(config)#router ripA(config-router)#version 2A(config-router)#no auto-summA(config-router)#network 192.168.12.0B上的配置：B(config)#router eigrp 1B(config-router)#no auto-summB(config-router)#network 192.168.34.0B(config-router)#exitB(config)#router ripB(config-router)#version 2B(config-router)#no auto-summB(config-router)#network 192.168.12.0B(config-router)#redistribute eigrp 1B(config-router)#redistribute eigrp 1B(config-router)#default-metric 4B(config-router)#redistribute eigrp 1 metric 4 B(config-router)#exitB(config)#router eigrp 1B(config-router)#redistribute rip metric 1000 100 255 1 1500C上的配置：C(config)#router eigrp 1C(config-router)#network 192.168.34.0C(config)#router ospf 1C(config-router)#no auto-suC(config-router)#router ospf 1C(config-router)#network 192.168.56.0 0.0.0.255 area 1C(config-router)#exitC(config)#inter loopback0C(config-if)#ip add 1.1.1.1 255.255.255.0C(config-if)#exitC(config)#router eigrp 1C(config-router)#no auto-summC(config-router)#redistribute ospf 1 metric 1000 100 255 1 1500C(config-router)#distance eigrp 90 150C(config)#router ospf 1C(config-router)#redistribute eigrp 1 metric 30 metric-type 1 subnetsD上的配置：D(config)#router ospf 1D(config-router)#network 192.168.56.0 0.0.0.255 area 1D(config)#inte loopback0D(config-if)#ip add 2.2.2.2 255.255.255.0D(config)#router ospf 1D(config-router)#network 2.2.2.2 0.0.0.255 area 1在A上验证：注意：在向RIP区域重分布路由的时候，必须指定度量值，或者通过“default-metric”命令设置缺省种子度量值，因为RIP默认种子度量值为无限大，但是只有重分布静态特殊可以不指定种子度觉值。

RIP与OSPF的路由重分发实验目的：1、掌握RIP与OSPF的重发布配置。

2、理解OSPF的E1与E2类型的路由。

实验拓扑图实验步骤及要求：1、配置各台路由器的IP地址，并且使用Ping命令确认各路由器的直连口的互通性。

2、配置R1与R2的OSPF路由协议和R2与R3的RIP路由协议。

R1(config)#router ospf 1R1(config-router)#network 172.16.255.0 0.0.0.3 area 0R1(config-router)#network 172.16.1.0 0.0.0.255 area 0R1(config-router)#network 172.16.2.0 0.0.0.255 area 0R2(config)#router ospf 1R2(config-router)#network 172.16.255.0 0.0.0.3 area 0R2(config-router)#exitR2(config)#router ripR2(config-router)#network 192.168.255.0R3(config)#router ripR3(config-router)#network 192.168.255.0R3(config-router)#network 192.168.1.0R3(config-router)#network 192.168.2.03、查看R1、R2和R3的路由表R1#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set172.16.0.0/16 is variably subnetted, 3 subnets, 2 masksC 172.16.255.0/30 is directly connected, FastEthernet0/0C 172.16.1.0/24 is directly connected, Loopback0C 172.16.2.0/24 is directly connected, Loopback1R2#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not set172.16.0.0/16 is variably subnetted, 3 subnets, 2 masksC 172.16.255.0/30 is directly connected, FastEthernet0/1O 172.16.1.1/32 [110/2] via 172.16.255.1, 00:03:33, FastEthernet0/1O 172.16.2.1/32 [110/2] via 172.16.255.1, 00:03:33, FastEthernet0/1从R1学习到的OSPF网络路由C 192.168.255.0/24 is directly connected, FastEthernet0/0R 192.168.1.0/24 [120/1] via 192.168.255.1, 00:00:25, FastEthernet0/0R 192.168.2.0/24 [120/1] via 192.168.255.1, 00:00:25, FastEthernet0/0从R3学习到的RIP网络路由R3#show ip routeCodes: C - connected, S - static, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.255.0/24 is directly connected, FastEthernet0/1C 192.168.1.0/24 is directly connected, Loopback0C 192.168.2.0/24 is directly connected, Loopback14、根据show ip route命令可以看出，只有R2路由才可以学习到整个网络的完整路由。

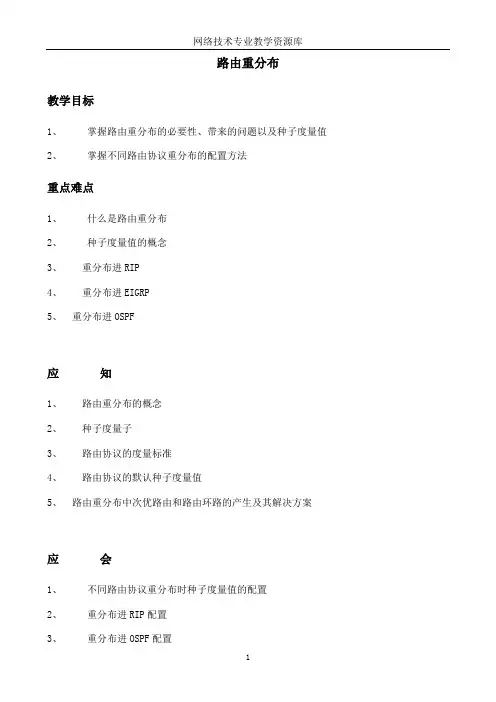

路由重分布教学目标1、掌握路由重分布的必要性、带来的问题以及种子度量值2、掌握不同路由协议重分布的配置方法重点难点1、什么是路由重分布2、种子度量值的概念3、重分布进RIP4、重分布进EIGRP5、重分布进OSPF应知1、路由重分布的概念2、种子度量子3、路由协议的度量标准4、路由协议的默认种子度量值5、路由重分布中次优路由和路由环路的产生及其解决方案应会1、不同路由协议重分布时种子度量值的配置2、重分布进RIP配置3、重分布进OSPF配置4、重分布进EIGRP配置教学方法1、宏观上采用“实例驱动”，在微观上采用“边看边学”，学生通过教师的演示学习路由重分布的配置方法。

2、在课堂上注意讲、学、做相结合，注重与学生的互动，充分调动学生的积极性，培养学习兴趣、分析问题和解决问题的能力以及自学能力。

3、课堂上引入专业词汇，要求学生掌握。

教学过程1、问题引入：为什么需要路由重分布？2、课程过程(1) 路由重分布介绍(2) 种子度量值介绍(3) 路由重分布的基本配置∙重分布进RIP∙重分布进EIGRP∙重分布进OSPF3、小结∙介绍了路由重分布的必要性、带来的问题以及种子度量值∙介绍了不同路由协议重分布的配置方法4、专业英语∙Seed Metrics 种子度量值∙Redistribution：重分布5、课后作业∙提交实验报告∙网络中存在多种路由协议的原因是什么？∙什么叫种子度量值？∙RIP的默认种子度量值是多少？∙EIGRP的默认种子度量值是多少？∙OSPF的默认种子度量值是多少？∙路由重分布时应该注意哪些问题？∙如图，进行路由重分布配置：∙∙。

EIGRP/RIP/OSPF间的路由重分发一、概述：路由重分发：使两个不同的路由域能够传递路由，从而使位于两个不同路由域的设备能够进行通信。

发生在两个不同路由域的边界上，这种处于边界的路由器叫做自治系统边界路由器。

自治系统边界路由器可以将一个路由域的信息放入另一个路由协议的信息表中。

二、RIP/OSPF间的路由重分发基本配置：1、规划IP地址，配置接口IP，并开启接口；2、在三个路由器上分别配置相应的路由协议（关闭自动汇总NO AU）；3、在中间路由（RB）上做路由重分发；4、通过SHOW RUN和SHOW IP ROUTER命令来检查；5、测试（ping命令）RA#configRA(config)#int loopback 1RA(config-if)#ip add 192.168.1.1 255.255.255.0RA(config-if)#no shutdownRB、RC此处省略（接口配置）RA(config)#router ripRA(config-router)#ver 2RA(config-router)#no auRA(config-router)#net 192.168.1.0RA(config-router)#net 192.168.2.0RB、RC此处省略（基本路由协议配置）RB(config)#router ripRB(config-router)#redistribute ospf 110 metric 2RB(config-router)#exitRB(config)#router ospf 110RB(config-router)#redistribute rip subnetsRB(config-router)#endRB#show ip routerRB#show runRB#wrRA#PING 192.168.4.1三、RIP/EIGRP间的路由重分发注意：配置EIGRP协议是，后面所用的进程ID必须一致R2:router eigrp 1re rip metric 100000 100 255 1 1500<10000（带宽）100（延迟）255（可靠性）1（负载）1500（MTU）> router ripre eigrp 1 me 2四、OSPF/EIGRP间的路由重分发CopyR2：router eigrp 1re ospf 110 metric 100000 10 255 1 1500router ospf 110re eigrp 1 subnets五、RIP/OSPF/EIGRP间的路由重分发CopyR2：router eigrp 1redistribute rip metric 100000 10 255 1 1500redistribute ospf 110 metric 100000 10 255 1 1500network 192.16.5.0auto-summaryrouter ospf 110redistribute rip subnetsredistribute eigrp 1 subnetsnetwork 192.168.3.0 0.0.0.255 area 0router ripversion 2redistribute eigrp 1 metric 2redistribute ospf 110 metric 2network 192.168.2.0no auto-summary六、注意注意查看路由表（SHOW IP ROUTER)，看路右边里面是否学到了路由协议。

路由重分布实验实验一：静态路由、RIP或OSPF、EIGIP路由重分布【网络拓扑】【实验目的】1.静态路由重分布2.RIP和EIGRP的重分布3.EIGRP和OSPF的重分布4.重分布路由的查看和调试【实验配置1】配置路由器R1：Router>enRouter#conf tRouter(config)#host R1R1(config)#no ip domain looR1(config)#int loo1R1(config-if)#ip add 1.1.1.1 255.255.255.0R1(config-if)#no shutR1(config-if)#exitR1(config)#int loo2R1(config-if)#ip add 202.121.241.8 255.255.255.0 R1(config-if)#no shutR1(config-if)#exitR1(config)#int s2/0R1(config-if)#ip add 192.168.12.1 255.255.255.0 R1(config-if)#clock rate 64000R1(config-if)#no shutR1(config-if)#exitR1(config)#router ripR1(config-router)#ver 2R1(config-router)#no autoR1(config-router)#network 192.168.12.0R1(config-router)#exitR1(config)#ip route 0.0.0.0 0.0.0.0 loo2R1(config)#exit配置路由器R2：Router>enRouter#conf tRouter(config)#host R2R2(config)#no ip domain looR2(config)#int loo1R2(config-if)#ip add 2.2.2.2 255.255.255.0R2(config-if)#no shutR2(config-if)#exitR2(config)#int s2/0R2(config-if)#ip add 192.168.12.2 255.255.255.0 R2(config-if)#no shutR2(config-if)#exitR2(config)#int s3/0R2(config-if)#ip add 192.168.23.1 255.255.255.0 R2(config-if)#clock rate 64000R2(config-if)#exitR2(config)#router eigrp 1R2(config-router)#network 192.168.23.0R2(config-router)#no autoR2(config-router)#exitR2(config)#router ripR2(config-router)#ver 2R2(config-router)#no autoR2(config-router)#network 192.168.12.0R2(config-router)#exit配置路由器R3：Router>enRouter#conf tRouter(config)#host R3R3(config)#no ip domain looR3(config)#int loo1R3(config-if)#ip add 3.3.3.3 255.255.255.0R3(config-if)#no shutR3(config-if)#exitR3(config)#int s2/0R3(config-if)#ip add 192.168.23.2 255.255.255.0R3(config-if)#no shutR3(config-if)#exitR3(config)#int s3/0R3(config-if)#ip add 192.168.34.1 255.255.255.0R3(config-if)#clock rate 64000R3(config-if)#no shutR3(config-if)#exitR3(config)#router eigrp 1R3(config-router)#network 3.3.3.0 0.0.0.255R3(config-router)#network 192.168.23.0 0.0.0.255R3(config-router)#no autoR3(config-router)#exitR3(config)#router ospf 1R3(config-router)#router-id 3.3.3.3R3(config-router)#network 192.168.34.0 0.0.0.255 area 0 R3(config-router)#exit配置路由器R4：Router>enRouter#conf tRouter(config)#host R4R4(config)#no ip domain looR4(config)#int loo1R4(config-if)#ip add 4.4.4.4 255.255.255.0R4(config-if)#exitR4(config)#int s2/0R4(config-if)#ip add 192.168.34.2 255.255.255.0R4(config-if)#no shutR4(config-if)#exitR4(config)#router ospf 1R4(config-router)#router-id 4.4.4.4R4(config-router)#network 4.4.4.0 0.0.0.255 area 0R4(config-router)#network 192.168.34.0 0.0.0.255 area 0 R4(config-router)#exit【实验测试1】测试局部连通性：R1 ping R2R2 ping R3R3 ping R4显示路由表R1R2R3R4【实验配置2】路由重分布配置：在R1上进行静态重分布R1(config)#router ripR1(config-router)#redistribute static metric 3R1(config-router)#exit在R2将RIP重分布到EIGRP中，将EIGRP重分布到RIP中：R2(config)#router eigrp 1R2(config-router)#redistribute rip metric 10000 100 255 1 1500R2(config-router)#exitR2(config)#router ripR2(config-router)#redistribute eigrp 1 metric 10R2(config-router)#exit在R3将OSPF重分布到EIGRP中，将EIGRP重分布到OSPF中：R3(config)#router eigrp 1R3(config-router)#redistribute ospf 1 metric 10000 100 255 1 1500R3(config-router)#distance eigrp 90 150R3(config-router)#exitR3(config)#router ospf 1R3(config-router)#redistribute eigrp 1 metric 30 metric-type 1 subnetsR3(config-router)#exit【实验测试2】显示路由表：R1R2R3R4测试连通性：在R1上ping其他网段，通：实验二：路由重分布综合配置【网络拓扑】【实验目的】1.静态路由重分布2.RIP和EIGRP的重分布3.EIGRP和OSPF的重分布4.重分布路由的查看和调试【实验配置1】R1：Router>enRouter#conf tRouter(config)#host R1R1(config)#no ip domain looR1(config)#int loo0R1(config-if)#ip addr 192.168.19.1 255.255.255.0R1(config-if)#exitR1(config)#int loo1R1(config-if)#ip add 192.168.8.1 255.255.255.0R1(config-if)#exitR1(config)#int s2/0R1(config-if)#ip add 172.16.62.1 255.255.255.0R1(config-if)#clock rate 64000R1(config-if)#no shutR1(config-if)#exitR1(config)#int s3/0R1(config-if)#ip add 172.16.63.1 255.255.255.0R1(config-if)#no shutR1(config-if)#exitR1(config)#router ripR1(config-router)#ver 2R1(config-router)#network 192.168.19.0R1(config-router)#network 192.168.8.0R1(config-router)#exitR1(config)#router ospf 100R1(config-router)#network 172.16.62.0 0.0.0.255 area 0 R1(config-router)#network 172.16.63.0 0.0.0.255 area 0 R1(config-router)#exitR2：Router>enRouter#conf tRouter(config)#host R2R2(config)#no ip domain looR2(config)#int loo0R2(config-if)#ip add 192.168.16.1 255.255.255.0R2(config-if)#exitR2(config)#int loo1R2(config-if)#ip add 192.168.17.1 255.255.255.0R2(config-if)#exitR2(config)#int s3/0R2(config-if)#ip addr 172.16.64.2 255.255.255.0R2(config-if)#clock rate 64000R2(config-if)#no shutR2(config-if)#exitR2(config)#int s2/0R2(config-if)#ip add 172.16.62.2 255.255.255.0R2(config-if)#no shutR2(config-if)#exitR2(config)#router ripR2(config-router)#ver 2R2(config-router)#net 192.168.16.0R2(config-router)#net 192.168.17.0R2(config-router)#exitR2(config)#router ospf 100R2(config-router)#net 172.16.62.0 255.255.255.0 area 0 R2(config-router)#net 172.16.64.0 255.255.255.0 area 0 R2(config-router)#exitR3：Router>enRouter#conf tRouter(config)#host R3R3(config)#no ip domain looR3(config)#int s2/0R3(config-if)#ip add 172.16.64.3 255.255.255.0R3(config-if)#no shutR3(config-if)#exitR3(config)#int s3/0R3(config-if)#ip add 172.16.63.3 255.255.255.0R3(config-if)#clock rate 64000R3(config-if)#no shutR3(config-if)#exitR3(config)#int loo0R3(config-if)#ip add 192.168.24.1 255.255.255.0R3(config-if)#exitR3(config)#router ripR3(config-router)#net 192.168.24.0R3(config-router)#ver 2R3(config-router)#exitR3(config)#router ospf 100R3(config-router)#network 172.16.64.0 0.0.0.255 area 0 R3(config-router)#network 172.16.63.0 0.0.0.255 area 0 R3(config-router)#exitR3(config)#【实验测试1】显示路由表：R1：R2：R3：【重分布配置】R1：R1(config)#router ripR1(config-router)#redistribute ospf 100 match internal external 1 external 2 R1(config-router)#exitR1(config)#router ospf 100R1(config-router)#redistribute rip subnetsR1(config-router)#exitR2：R2(config)#router ripR2(config-router)#redistribute ospf 100 match internal external 1 external 2 R2(config-router)#exitR2(config)#router ospf 100R2(config-router)#redistribute rip subnetsR2(config-router)#exitR3：R3(config)#router ripR3(config-router)#redistribute ospf 100 match internal external 1 external 2 R3(config-router)#exitR3(config)#router ospf 100R3(config-router)#redistribute rip subnetsR3(config-router)#exit【实验测试2】显示路由表：R1：R2:R3：。

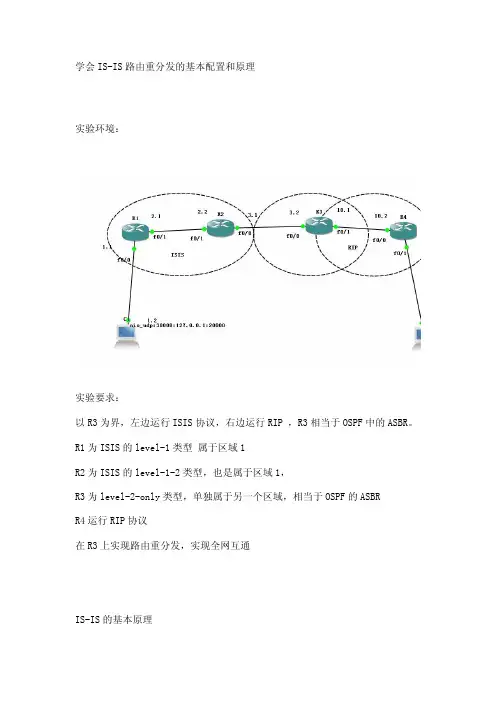

学会IS-IS路由重分发的基本配置和原理实验环境：实验要求：以R3为界，左边运行ISIS协议，右边运行RIP ，R3相当于OSPF中的ASBR。

R1为ISIS的level-1类型属于区域1R2为ISIS的level-1-2类型，也是属于区域1，R3为level-2-only类型，单独属于另一个区域，相当于OSPF的ASBRR4运行RIP协议在R3上实现路由重分发，实现全网互通IS-IS的基本原理1.IS-IS是链路状态路由协议，使用SPF算法计算出到达目的网络的最优路径生成路由表。

2.使用Hello包建立邻居关系，使用LSP交换链路状态信息，采用分层设计。

3.有两种路由选择级别，L1和L2，L1负责在同一个区域内传递链路状态信息，L2负责在不同的区域间传递链路状态信息。

4.三种路由器，L1能获取区域内的路径信息，L2能获取区域间的路径信息，L1-2能同时获取域内和域间的路径。

5.连接L2路由器和L1-2路由器的路径会形成骨干区域。

6.IS-IS区域边界位于链路上，而不是路由器中，每台IS-IS路由器仅属于一个区域。

7.IS-IS LSP使用NSAP地址（NET地址）标识路由器并建立拓扑表，因此为ip提供路由选择需要NSAP地址。

NSAP地址8-12字节，使用16进制数表示，包含如下主要信息：（1）区域编号（2）系统编号（固定6字节） //具备唯一性，以在IS-IS中唯一地标识路由器//（3）NSEL位（固定1字节并置0）（4）NET地址常见规划方式：通过环回口ipv4地址每一段不足3位的前面补0，再每4位一组划分得到。

接口及IP地址规划路由器接口IPR1F0/0192.168.1.1R1F0/1192.168.2.1R2F0/0192.168.3.1R2F0/1192.168.2.2R3F0/0192.168.3.2R 3F0/1192.168.10.1R4F0/0192.168.10.2R4F0/1192.168.20.1R1(config)#router isis //启动Isis进程//R1(config-router)#net 49.0001.0000.0000.0001.00//配置IS-IS的NSAP地址（NET地址）其中6字节的系统编号由环回口地址补0得出，我这里是更简便的方式//R1(config-router)#is-type level-1 //指定为L1路由器只需学习到区域内的路径信息//R1(config-router)#exR1(config)#int range f0/0 -1R1(config-if-range)#ip router isis //IS-IS协议不同于RIP,OSPF，需在接口下开启路由通告//R2(config)#router isisR2(config-router)#net 49.0001.0000.0000.0002.00R2(config-router)#is-type level-1-2 //指定为L1-2路由器需学习到区域内和区域间的路径信息//R2(config-router)#exR2(config)#int range f0/0 -1R2(config-if-range)#ip router isisR3(config)#router isisR3(config-router)#net 49.0002.0000.0000.0003.00R3(config-router)#is-type level-2-only //指定为L2路由器只需学习到区域间的路径信息//R3(config-router)#R3(config-router)#exR3(config)#int f0/0R3(config-if)#ip router isisR3(config)#router rip //启动rip进程//R3(config-router)#network 192.168.10.0 //宣告主网络号，只宣告其中一段，因为另一段运行isis//R3(config-router)#version 2 //启用版本2//R3(config-router)#no auto-summary //关闭自动汇总//R3(config)#router isisR3(config-router)#redistribute rip metric 10 metric-type external 在ISIS中重分发rip，度量值为10//R3(config-router)#exR3(config)#router ripR3(config-router)#redistribute isis level-1-2 metric 15 //在rip重分发isis的level-1-2，并设置为度量值为最大跳15//R3(config-router)#redistribute connected //在isis中还需要充分发直连网段，这个是大多数人往往忽略的地方,也是最容易出错的地方// 大家要注意了哦R4(config)#router ripR4(config-router)#network 192.168.10.0 //在R4上配置rip协议，宣告主网络号，关闭汇总，并启用版本2//R4(config-router)#version 2R4(config-router)#no auto-summaryR4(config-router)#network 192.168.20.01.IS-IS协议是链路状态协议，它与OSPF相比具有收敛更快速（只有2种LSP），更加灵活易于扩展（骨干区域由L2级别链路自动生成）。

路由重分布【实验名称】路由协议间的重分布【实验目的】掌握OSPF与RIP路由协议之间的重分布。

【背景描述】你是一名高级网络工程师，现有一网络扩建工程如下，某公司业务拓展，收购了另外一公司,新收购的公司原来的网络运行OSPF协议，总公司及其下属公司运行RIP协议，为了使总公司和子公司正常更新路由信息，需要进行路由双向重分布，请你实现。

R3代表总公司，R1代表新公司，R2代表老子公司。

【实现功能】通过指定路由器路由更新，控制路由信息的传输。

【实验拓扑】【实验设备】R2624路由器(3台)、V35DCE（2根）、V35DTE（2根）【实验步骤】第一步：基本配置Red-Giant#configure tRed-Giant(config)#hostname R1 ！配置主机名R1(config)# interface serial 0R1(config-if)#ip address 192.168.13.1 255.255.255.0R1(config-if)#no shR1(config-if)#interface loopback 0 ！声明一个回环接口，模拟一个网段R1(config-if)#ip address 192.168.1.1 255.255.255.0R1(config-if)#endRed-Giant#configure tRed-Giant(config)#hostname R2R2(config)# interface fastethernet 0R2(config-if)#ip address 192.168.123.2 255.255.255.0R2(config-if)#no shR2(config-if)#interface loopback 0R2(config-if)#ip address 192.168.2.1 255.255.255.0R2(config-if)#endRed-Giant#configure tRed-Giant(config)#hostname R3R3(config)# interface serial 0R3(config-if)#ip address 192.168.13.3 255.255.255.0R3(config-if)#no shR3(config)# interface fastethernet 0R3(config-if)#ip address 192.168.123.3 255.255.255.0R3(config-if)#no shR3(config-if)#interface loopback 0R3(config-if)#ip address 192.168.3.1 255.255.255.0R3(config-if)#end验证测试：R2#ping 192.168.123.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echoes to 192.168.123.1, timeout is 2 seconds: !!!!!R3#ping 192.168.13.1Type escape sequence to abort.Sending 5, 100-byte ICMP Echoes to 192.168.13.1, timeout is 2 seconds:.!!!!Success rate is 80 percent (4/5), round-trip min/avg/max = 1/1/4 msR3#ping 192.168.123.2Type escape sequence to abort.Sending 5, 100-byte ICMP Echoes to 192.168.123.2, timeout is 2 seconds:!!!!!第二步：配置路由协议R3(config)#router rip ！启动RIP路由协议R3(config-router)#version 2 ！设置RIP版本R3(config-router)#net 192.168.123.0 ！声明RIP路由协议的网段R3(config-router)#net 192.168.3.0R3(config-router)#exiR3(config)#router os 1 ！启动OSPF路由协议R3(config-router)# net 192.168.13.0 0.0.0.255 area 0 ！声明OSPF路由协议的网段及区域R3(config-router)#exiR2(config)#router ripR2(config-router)#ver 2R2(config-router)#net 192.168.123.0R2(config-router)# net 192.168.2.0R2(config-router)#endR1(config)#router ospf 1R1(config-router)#net 192.168.13.0 0.0.0.255 area 0R1(config-router)#net 192.168.1.0 0.0.0.255 area 1R1(config-router)#end验证测试：R1#sh ip roCodes: C - connected, S - static, R - RIPO - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2Gateway of last resort is not setC 192.168.13.0/24 is directly connected, Serial0C 192.168.1.0/24 is directly connected, Loopback0R2#sh ip roCodes: C - connected, S - static, R - RIPO - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2Gateway of last resort is not setC 192.168.123.0/24 is directly connected, FastEthernet0C 192.168.2.0/24 is directly connected, Loopback0R 192.168.3.0/24 [120/1] via 192.168.123.3, 00:00:17, FastEthernet0R3#sh ip roCodes: C - connected, S - static, R - RIPO - OSPF, IA - OSPF inter areaE1 - OSPF external type 1, E2 - OSPF external type 2Gateway of last resort is not setC 192.168.123.0/24 is directly connected, FastEthernet0C 192.168.13.0/24 is directly connected, Serial0192.168.1.0/32 is subnetted, 1 subnetsO IA192.168.1.1 [110/49] via 192.168.13.1, 00:00:35, Serial0R 192.168.2.0/24 [120/1] via 192.168.123.2, 00:00:14, FastEthernet0C 192.168.3.0/24 is directly connected, Loopback0第三步：双向重分布路由R3(config)#router os 1R3(config-router)#redistribute rip metric-type 1 metric 10 subnets ! 向ospf协议里发布rip信息R3(config)#router ripR3(config-router)#redistribute ospf 1 metric 3 ！向rip协议里发布ospf信息R3(config-router)#end【注意事项】注意是双向重发布。

实训15 路由重分布协议指导书一、任务目标1、掌握动态路由协议中路由重分布的知识点.二、任务知识点及重、难点1、在相同路由协议内，默认通过比较路由的Metric值来决定优先权，在不同路由协议之间，默认通过比较路由的AD值（Administrative Distance）来决定优先权。

由于不同路由协议，Metric值计算方法不同，所以在路由协议之间重分布时，需要额外考虑相互的Metric值如何理解。

【注意事项】1、不同协议之间配置重分布时，还需要对Metric值做多加处理，如果由于Metric 值错误或者Metric无法理解，将导致路由不可达或路由不可用。

所以Metric 应按照一定的数值来设置。

2、路由重分布EIGRP和OSPF的时候，重分布的依据为AS号和进程号，所以在设置的时候，这OSPF进程号最后统一。

三、任务效果1、使得整个网络中的各网段可以连通；2、查看路由表信息。

四、任务步骤1、开机及任务布置及重点强调（15分）2、规划和配置路由器接口地址（15分）3、规划和配置PC机地址（10分）4、配置路由协议（10分）5、配置路由重分布（20分）6、测试连通性（10分）（一）、规划IP的具体步骤：1、规划PC机IP2、规划路由器IP：（二）、设置路由器IP以及PC机IP 1、设置PC机IP按规划和图片所示，重复进行。

注意：IP地址不能重复2、设置路由器IP2.1 R0上的配置Router>enRouter#conf tRouter(config)#inter f0/0Router(config-if)#ip add 192.168.2.1 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#inter se0/0Router(config-if)# clock rate 9600Router(config-if)#ip add 192.168.10.2 255.255.255.0 Router(config-if)#no shutdown2.2 R1上的配置Router>enRouter#conf tRouter(config)#inter s0/0Router(config-if)#ip add 192.168.10.3 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#inter s0/1Router(config-if)#clock rate 9600Router(config-if)#ip add 192.168.11.2 255.255.255.0 Router(config-if)#no shutdownRouter(config-if)#inter s0/2Router(config-if)#clock rate 9600Router(config-if)#ip add 192.168.12.2 255.255.255.0 Router(config-if)#no shutdownRouter(config)#inter loopback 10Router(config-if)#ip add 1.1.1.1 255.255.255.255Router>enRouter#conf tRouter(config)#inter f0/0Router(config-if)#ip add 192.168.4.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#inter s0/0Router(config-if)#ip add 192.168.11.3 255.255.255.0Router(config-if)#no shutdown2.4 R3上的配置Router>enRouter#conf tRouter(config)#inter f0/0Router(config-if)#ip add 192.168.3.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#inter s0/0Router(config-if)#ip add 192.168.12.3 255.255.255.0Router(config-if)#no shutdownRouter(config)#inter loopback 10Router(config-if)#ip add 1.1.1.2 255.255.255.255（三）、路由协议的配置注意：标注了相同颜色的是注意前后统一的数值，红色为EIGRP AS号，蓝色为OSPF进程号Router(config)#router ripRouter(config-router)#version 2Router(config-router)#network 192.168.2.0Router(config-router)#network 192.168.10.0Router(config-router)#no auto-summary2、R2上的配置Router(config)#router eigrp 100Router(config-router)#network 192.168.4.0Router(config-router)#network 192.168.11.0Router(config-router)#no auto-summary3、R3上的配置Router(config)#router ospf 10Router(config-router)#network 192.168.3.0 0.0.0.255 area 10 Router(config-router)#network 192.168.12.0 0.0.0.255 area 10 4、R1上的配置Router(config)#router ripRouter(config-router)#version 2Router(config-router)#network 192.168.10.0将EIGRP重分布到RIP中Router(config-router)#redistribute eigrp 100 metric 1将OSPF重分布到RIP中Router(config-router)#redistribute ospf 10 metric 1Router(config-router)#no auto-summaryRouter(config)#router eigrp 100Router(config-router)#network 192.168.11.0将RIP重分布到EIGRP中，注意，后面的数值为5个K值Router(config-router)#redistribute rip metric 1000 100 255 1 1500 将OSPF重分布到EIGRP中，注意，后面的数值为5个K值Router(config-router)#redistribute ospf 10 metric 1000 100 255 1 1500配置eigrp默认管理距离Router(config-router)#distance eigrp 90 150Router(config-router)#no auto-summaryRouter(config)#router ospf 10Router(config-router)#network 192.168.12.0 0.0.0.255 area 10将RIP重分布到OSPF中Router(config-router)#redistribute rip metric 30 metric-type 1 subnets将EIGRP重分布到OSPF中Router(config-router)#redistribute eigrp 100metric 30 metric-type1 subnets五、最终效果六、验证测试：show ip route 显示路由表show ip protocols 可以显示在路由器上已配置并运行的所有路由选择协议七、思考：如果不做路由重分布的话，路由列表会不会不同？发包可以发通吗？。

一：路由重分布作用在现实网络中路由之间的协议是不一样的，为了解决不同路由协议之间进行通信，就要在边界路由进行路由重分布。

二：实验背景学校有AB两个校区，每个校区是一个独立的局域网，为了使新旧校区能够正常相互通讯，共享资源。

每个校区出口利用一台路由器进行连接，两台路由器间学校通过一个ISP路由进行相连，现在R1和R2间运行RIP路由协议，R2和R3间运行OSPF路由协议。

现在需要做适当配置，实现学校新旧校区通信问题。

三：拓扑结构四：配置网络步骤第一步：配置好各路由器接口，并no sh启用【这个相信大家都会，除非外行】第二步：在R1配置ripV2路由协议R1：Router(config-router)#router rip //激活rip协议Router(config-router)#ver 2 //选择版本2Router(config-router)#no auto //关闭自动汇总Router(config-router)#network 192.168.1.0Router(config-router)#network 192.168.2.0第三步：在R3上配置OSPF路由协议R3：Router(config-router)#router ospf 1 //激活OSPF协议，并指定进程为1，也可以是其他数字，自己设定Router(config-router)#network 192.168.3.0 0.0.0.255 area 0 //添加网段0.0.0.255是个反向子网掩码，area是自治系统区域的标识Router(config-router)#network 192.168.4.0 0.0.0.255 area 0第四步：配置边塞路由器R2，并在此设置路由重分布R2Router(config)#router rip //激活ripRouter(config)#VER 2 //选择版本2Router(config-router)#network 192.168.2.0Router(config-router)#exitRouter(config)#router ospf 1 //激活OSPFRouter(config-router)#network 192.168.3.0 0.0.0.255 area 0//此时配置完毕后，用show ip route查看路由信息；不会得到全网路由信息，而且也ping不通，下面接着往下面配置。

教案实验目的掌握路由协议间的重分发。

实验要求理解路由重分发的作用理解路由重分发的原则掌握配置路由重分发重难点路由重分发的作用路由重分发的原则配置路由重分发教学方法教师讲解、演示，学生思考、记忆、实例操作、任务驱动讲授新课路由重分发【课题导入】在前面的课程中，我们讨论了如何使用路由协RIP与OSPF配置路由，但是发现了一个问题，那就是两种不同路由协议间的路由不能相互通信，那么如何做才能让不同路由协议间的路由可以通信呢？这就是我们这节课要学习的内容。

【本课内容】路由重分发的作用路由重分发的原则配置路由重分发【路由重分发的作用】路由重分发是指连接到不同路由选择域的边界路由器，在不同路由选择域（自主系统）之间交换和通告路由选择信息的能力。

【路由重分发的原则】度量——种子度量值管理距离从无类别协议向有类别协议重新分配1)、度量——种子度量值路由重分发时，必须给重分发而来的路由指定的度量值被称为默认度量值或种子度量值，它是在重分发配置期间定义的。

2)、管理距离确定首选路径首选路由源管理距离越小，协议的可信度越高表：各种路由协议的默认距离值3)、从无类别协议向有类别协议重新分配有类别路由选择协议不能通告携带子网掩码的路由。

对于有类别路由器所收到的每一条路由，存在2种情况：路由器将有一个或多个接口连接到主网上为了正确的确定数据包目的地址的子网，路由器必须使用自己的掩码路由器没有接口连接到主网上公告信息中仅包含主网地址，路由器不知道使用哪一个子网掩码【配置路由重分发】实现重分发之前，需要考虑以下几点：只能在支持相同协议栈的路由协议之间进行重分发。

配置重分发的方法随路由选择协议组合而异。

重分发分为两种：双向重分发：在两个路由选择进程之间重分发所有路由。

单向重分发：将一条路由传递给一种路由选择协议，同时只将通过该路由选择协议获得的网络传递给其他路由选择协议。

最安全的的重分发是只在网络中一台边界路由器上进行单向重分发，但这将可能导致网络的单点故障。

RIP&OSPF路由重发布概述
金陵职业教育中心徐金生班级 06计算机网络高职2班地点 A606 时间 2009-11-27 课程网络组建与应用章节RIP&OSPF路由重发布概述课时 2
一、教学目标：
1、知识与技能：
●知道路由重发布的现实意义并能判断何种环境可以使用路由重发布；
●能够记住路由重发布的配置命令并理解常用参数的含义；
●能独立在RIP&OSPF路由协议之间实施路由重发布以实现全网互联。

2、过程与方法：
●根据课堂的节奏，体验在实践中回忆旧知识、探索新知识的过程；
●体会并探索在实践过程中针对出现的同类性质的问题寻求有效的解决
方法。

3、情感、态度与价值观：
●在平时的课堂学习训练中培养自己具体问题具体解决的服务意识；
●在分析具体问题时要有一个全面考虑的思维意识，培养一个良好的分
析、解决问题的习惯。

二、教学重点、难点与解决策略：
1、教学重点：
清晰地知道实施路由重发布的方向，并用实验验证自己的认识；
培养学生分析问题、解决问题的思路，并能够分析、解决同类性质的问题。

2、教学难点：
深入认识路由重发布的方向，并能在实践中正确判断重发布的方向。

三、教学过程
四、路由重发布配套训练项目（截图）
根据网络拓扑结构图，实施动态路由协议，配置网络互联。

项目的具体内容见《网络实训项目指导书》
五、课后反思。
