OptiX OSN1500ATM应用介绍

  • 格式：doc
  • 大小：80.74 KB
  • 文档页数：4

OptiX OSN1500ATM应用介绍

OptiX OSN1500支持多种ATM业务类型的应用。

1.业务和流量类型

OptiX OSN1500支持CBR、rt-VBR、nrt-VBR和UBR业务。

1）CBR业务主要应用于话音、恒定比特的视频和电路仿真业务，需要对传输的带宽和时延进行严格的保证。

2）rt-VBR业务主要应用于可变比特的音频和视频业务。

3）nrt-VBR业务一般用于数据传输。

4）UBR业务一般用于局域网仿真和文件传输。

OptiX OSN1500支持的流量和业务类型满足IETF RFC2514、ATM Forum TM 4.0和ATM Forum UNI 3.1建议，如表1所示。

表1 ATM流量和业务类型

序号 流量类型 业务类型 参数

1 atmNoTrafficDescriptor UBR 无

2 atmNoClpNoScr UBR.1 Clp01Pcr

CBR Clp01Pcr

3 atmClpNoTaggingNoScr CBR Clp01Pcr，Clp0Pcr

4 atmClpTaggingNoScr CBR Clp01Pcr，Clp0Pcr

5 atmNoClpScr nrt-VBR.1 Clp01Pcr，Clp01Scr，Mbs

表1 ATM流量和业务类型

序号 流量类型 业务类型 参数

6 atmClpNoTaggingScr nrt-VBR.2 Clp01Pcr，Clp0Scr，Mbs

7 atmClpTaggingScr nrt-VBR.3 Clp01Pcr，Clp0Scr，Mbs

8 atmClpTransparentNoScr CBR.1 Clp01Pcr，Cdvt

9 atmClpTransparentScr rt-VBR.1 Clp01Pcr，Clp01Scr，Mbs，Cdvt

10 atmNoClpTaggingNoScr UBR.2 Clp01Pcr，Cdvt

11 atmNoClpNoScrCdvt UBR Clp01Pcr，Cdvt

CBR Clp01Pcr，Cdvt

12 atmNoClpScrCdvt rt-VBR.1 Clp01Pcr，Clp01Scr，Mbs，Cdvt

13 atmClpNoTaggingScrCdvt rt-VBR.2 Clp01Pcr，Clp0Scr，Mbs，Cdvt

14 atmClpTaggingScrCdvt rt-VBR.3 Clp01Pcr，Clp0Scr，Mbs，Cdvt

2.独占带宽的ATM业务应用

带宽不共享时ATM业务仅在源网元和宿网元通过ATM业务处理板进行ATM层的处理。在业务经过的中间网元上不进行ATM层的处理，只进行SDH时隙的穿通。这种情况下，各ATM业务独享VC-3/VC-4通道。各ATM业务可以在中心节点汇聚，然后收敛到STM-1或STM-4光口输出。

如图1所示，NE1和NE3的34Mbit/s ATM业务分别独占一个VC-3带宽。NE2的155Mbit/s ATM业务独占一个VC-4带宽，并且在NE3网元只进行SDH时隙穿通。三条业务到达中心站点NE4后，通过ATM单板汇聚，经过622Mbit/s光口输出。

图1 独占带宽的ATM业务应用

2.共享带宽的ATM业务应用

VP-Ring和VC-Ring共享环实现了ATM业务的带宽共享和统计复用。各网元上的ATM业务共享同一个VC（VC-3、VC-4或VC-4-Xv）通道，业务在各网元都进行ATM层处理。

如图2所示，NE1从支路板接入E3 ATM业务送入ATM单板进行ATM交换处理，并完成相关的保护配置（1+1或1:1），然后封装到VC-4-Xv，经过交叉板送到线路上。NE2从光口接入STM-1 ATM业务，经过ATM交换处理，并完成相关的保护配置。NE2同时将NE1来的ATM业务下到本网元进行ATM层的处理。然后将本地接入的业务和上一网元送来的业务封装到同一个VC-4-Xv中，送到下一网元。同样，NE3和NE4也进行这样的处理。单个VP/VC-Ring共享环的最大带宽为300Mbit/s。

图2 VP/VC-Ring

3.IMA业务应用

IMA技术是将ATM集合信元流分接到多个低速链路上，在远端再将多个低速链路复接在一起恢复成原来的集合信元流。

IMA适用于在E1或其他速率接口上传送ATM信元，它只是提供一个通道，对业务类型和ATM信元不做处理，对ATM层和高层信号提供透明传输。

IMA的业务组网如图3所示。

图3 IMA业务组网图

合集下载

OptiX OSN1500以太网功能介绍

OptiX OSN1500以太网功能介绍

OptiX OSN1500以太网功能介绍

OptiX OSN1500提供N1EFS4、N1EFS0、N2EFS0、N1EGS2、N2EGS2、N1EGT2、N1EMS4、N1EGS4、N3EGS4和R1EFT4等以太网单板，实现不同的以太网业务需求。

各单板提供的以太网功能如表1、表2、表3和表4所示。

表1 EFS4、EFS0板功能列表

特性 单板

N1EFS4 EFS4 EFS0 FS0 FS0

接口 4×FE 4×FE 8×FE 8×FE 8×FE

接口类型 10Base-T，100Base-TX 0Base-T，100Base-TX 0Base-T，100Base-TX，100Base-FX 0Base-T，100Base-TX，100Base-FX 0Base-T，100Base-TX，100Base-FX

配合的出线板 需出线板 需出线板 1ETF8、N1EFF8 1ETS8（配合TSB8实现1:1 TPS）、N1ETF8、N1EFF8 1ETS8（配合TSB8实现1:1 TPS）、N1ETF8、N1EFF8

业务帧格式 hernet II、IEEE

802.3、IEEE

802.1 q/p ernet II、IEEE

802.3、IEEE

802.1 q/p rnet II、IEEE

802.3、IEEE

802.1 q/p et II、IEEE

802.3、IEEE

802.1 q/p et II、IEEE

802.3、IEEE

802.1 q/p

JUMBO帧 支持9600字节 支持9600字节 支持9600字节 支持9600字节 支持9600字节

上行带宽 4 VC-4 8 VC-4 4 VC-4 8 VC-4 8 VC-4

映射方式 VC-12、VC-3、VC-12-xv（x≤63）、VC-3-xv（x≤12） VC-12、VC-3、VC-12-xv（x≤63）、VC-3-xv（x≤12） VC-12、VC-3、VC-12-xv（x≤63）、VC-3-xv（x≤12） VC-12、VC-3、VC-12-xv（x≤63）、VC-3-xv（x≤12） VC-12、VC-3、VC-12-xv（x≤63）、VC-3-xv（x≤12）

OptiX OSN1500EFT4单板的功能和特性

OptiX OSN1500EFT4单板的功能和特性

OptiX OSN1500EFT4单板的功能和特性

功能和特性

EFT4单板支持以太网业务透明传输、LCAS和测试帧等功能和特性。

EFT4单板的具体功能和特性如表1所示。

表1 EFT4单板的功能和特性

功能和特性 描述

基本功能 4路FE透明传送

接口规格 支持10Base-T/100Base-TX，满足IEEE802.3u标准

业务帧格式 Ethernet II、IEEE 802.3、IEEE 802.1qTAG

支持64Byte～9600Byte帧长，支持不大于9600Byte的Jumbo帧。

最大上行带宽 622 Mbit/s

VCTRUNK数量 4

封装格式 HDLC（High level Data Link Control）

LAPS（Link Access Procedure-SDH）

GFP-F（Generic Framing Procedure-Frame-Mapped）

映射方式 VC-3、VC-12、VC-12-Xv（X ≤63）和VC-3-Xv（X ≤3）

以太网业务类型 支持EPL

MPLS 不支持

VLAN 支持VLAN的透明传输

表1 EFT4单板的功能和特性

功能和特性 描述

LPT 不支持

CAR 不支持

流控功能 基于FE端口的IEEE 802.3x流控

LCAS ITU-T G.7042，可以实现带宽的动态增加、动态减少和保护功能。

测试帧 支持接收和发送以太网测试帧。

以太网性能监测 支持端口级的以太网性能监测。

告警和性能 提供丰富的告警和性能事件，便于设备的管理和维护。

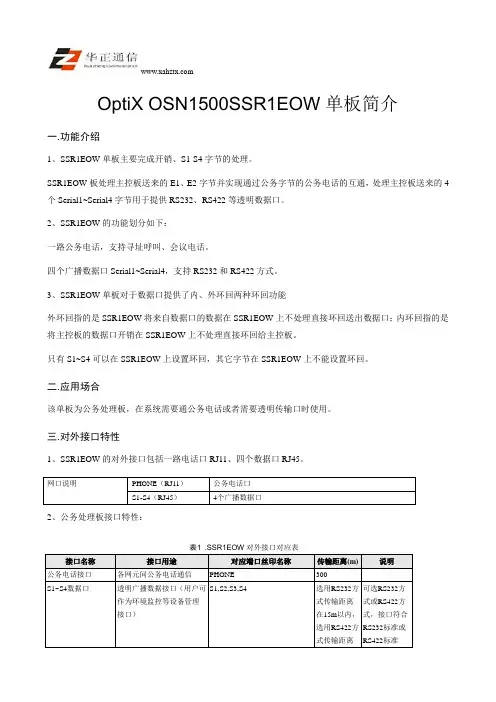

OptiX OSN1500SSR1EOW单板简介
