OptiX OSN3500硬件介绍

设备硬件

本节介绍OptiX OSN3500的硬件结构，包括机柜、子架结构、单板类型，内容如下：

 机柜

 子架结构

 单板类型

 单板槽位

1.机柜

OptiX OSN3500设备安装在ETSI机柜中，也可以安装在19英寸标准机柜中。ETSI机柜的技术参数如表1-1所示。

表1-1 ETSI机柜的技术参数

尺寸（mm） 重量（kg） 子架配置数目（个）

600（宽）x300（深）x2000（高） 60 1

600（宽）x600（深）x2000（高） 64 1

600（宽）x300（深）x2200（高） 70.4 2

600（宽）x600（深）x2200（高） 101 2

600（宽）x300（深）x2600（高） 80 2

600（宽）x600（深）x2600（高） 112.3 2

2.子架结构

OptiX OSN3500多业务传输平台子架尺寸为：730mm（高）×496mm（宽） ×295mm（深），单个空子架的重量为23kg。单子架含15个处理板槽位，16个接口板槽位。一个2.2m ETSI （European Telecommunications Standards Institute ）300mm机柜可以安装2个OptiX OSN3500子架。

OptiX OSN3500子架采用双层子架结构，分为出线板区、风扇区、插板区和走纤区，如图1-2所示。

1. 出线板区 2. 风扇区 3. 插板区 3. 走纤区

图1-2 OptiX OSN3500子架结构图

3.单板类型

OptiX OSN3500系统以交叉矩阵单元为核心，由SDH接口单元、PDH/以太网接口单元、SDH交叉矩阵单元、同步定时单元、系统控制与通信单元、开销处理单元、辅助接口单元组成。OptiX OSN3500系统结构如图1-3所示，各个单元所包括的单板及功能如表1-2所示。

图1-3 OptiX OSN3500系统结构

表1-2 单板所属单元及相应的功能

系统单元 所包括的单板 单元功能

SDH接口单元 处理板 SF64、SL64、SL16、SLQ4、SLD4、SL4、SLQ1、SL1、SEP1 接入并处理STM-1/STM-4/STM-16/STM-64速率及STM-4c/STM-16c/STM-64c级联的光信号；接入、处理并实现对STM-1（电）速率的信号的TPS保护。 出线板 EU08、OU08、EU04

保护倒换板 TSB8、TSB4

PDH接口单元 处理板 SPQ4、PD3、PL3、PQ1、PQM 接入并处理E1、E1/T1、E3/T3、E4/STM-1速率的PDH电信号，并实现TPS保护。 出线板 MU04、D34S、C34S、D75S、D12S、D12B

以太网接口单元 处理板 EGS2、EGT2、EFS0、EFS4 接入并处理1000Base-SX/LX/ZX、100Base-FX、10/100Base-TX以太网信号。 出线板 ETS8（支持TPS）、ETF8、EFF8

RPR（Resilient

Packet

Ring）处理单元 处理板 EMR0 接入和处理1000Base-SX/LX/ZX、100Base-FX、10/100Base-TX以太网业务，支持RPR特性。 出线板 ETF8、EFF8

ATM接口单元 ADL4、ADQ1 接入并处理STM-4、STM-1和E3接口的 ATM信号。

系统单元 所包括的单板 单元功能

WDM单元 MR2A、MR2C 提供任意相邻两个波长的分插复用功能。

LWX 实现任意速率（10Mbit/s～

2.7Gbit/s NRZ码信号）客户侧波长和满足G.692标准波长之间的转换。

SDH交叉矩阵单元 GXCSA、EXCSA、UXCSA、UXCSB、XCE 完成业务的交叉连接功能，并为设备提供时钟功能。 同步定时单元

系统控制与通信单元

SCC 提供系统控制和通信功能，并处理SDH信号的开销。 开销处理单元

电源输入单元 PIU 电源的引入和防止设备受异常电源的干扰。

辅助接口单元 AUX 为设备提供管理和辅助接口。

风扇单元 FAN 为设备散热。

其他功能单元 光放大板 BA2、BPA、61COA、62COA 实现光功率放大和前置放大。

色散补偿板 DCU 实现STM-64光信号的色散补偿。

4.单板槽位

图1-4所示为OptiX OSN3500设备的槽位分布图。

图1-4 OptiX OSN3500设备的槽位分布

OptiX OSN3500子架采用双层子架结构，下层为处理板槽位，上层为对应的出线板槽位，两者之间的对应关系如下表1-3所示：

表1-3 出线板槽位和处理板槽位的对应关系

处理板槽位 对应出线板槽位 处理板槽位 对应出线板槽位

slot 2 slot 19、20 slot 3 slot 21、22

slot 4 slot 23、24 slot 5 slot 25、26

slot 13 slot 29、30 slot 14 slot 31、32

slot 15 slot 33、34 slot 16 slot 35、36

合集下载

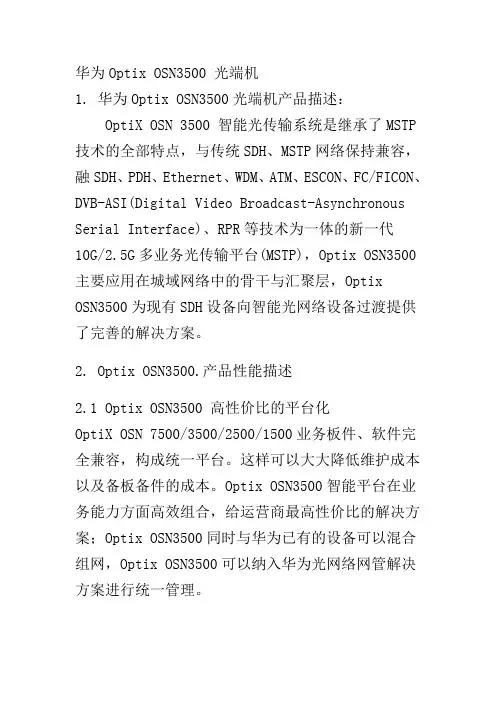

Optix OSN3500光端机产品描述

Optix OSN3500光端机产品描述

华为Optix OSN3500 光端机

1. 华为Optix OSN3500光端机产品描述：

OptiX OSN 3500 智能光传输系统是继承了MSTP技术的全部特点，与传统SDH、MSTP网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(Digital Video Broadcast-Asynchronous

Serial Interface)、RPR等技术为一体的新一代10G/2.5G多业务光传输平台(MSTP)，Optix OSN3500主要应用在城域网络中的骨干与汇聚层，Optix

OSN3500为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。

2. Optix OSN3500.产品性能描述

2.1 Optix OSN3500 高性价比的平台化

OptiX OSN 7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台。这样可以大大降低维护成本以及备板备件的成本。Optix OSN3500智能平台在业务能力方面高效组合，给运营商最高性价比的解决方案；Optix OSN3500同时与华为已有的设备可以混合组网，Optix OSN3500可以纳入华为光网络网管解决方案进行统一管理。

2.2 Optix OSN3500灵活的设备配置

STM-64/16兼容设备；

支持网络设备从2.5G到10G的在线升级。

2.3 Optix OSN3500大容量调度

具备高阶512×512 VC-4，低阶8064×8064 VC-12或等效的VC-3交叉能力。

2.4 Optix OSN3500多业务提供

业务接口

支持STM-1(O/E)；

支持STM-4/16/64标准或级联业务；

支持E1/T1/E3/T3/E4；

支持FE、GE业务的透传和交换；

支持ATM业务；

支持IMA业务；

OSN3500智能光传输设备用户配置手册

OSN3500智能光传输设备用户配置手册

OSN3500智能光传输设备用户配置手册

简介

本手册为Optix_OSN3500智能光传输设备的用户配置手册，旨在为用户提供详细的配置指南和操作说明。

目录

1. 设备概述

2. 硬件连接

3. 网络配置

4. 配置管理

5. 系统维护

6. 故障排除

7. 常见问题解答

设备概述

在此部分，将介绍Optix_OSN3500智能光传输设备的基本信息，包括设备功能、技术规格以及硬件组成等。

硬件连接 此部分将提供Optix_OSN3500智能光传输设备与各种外部设备（如路由器、交换机等）的连接指南，包括接口类型、接线方法以及连接示意图等。

网络配置

在网络配置部分，将详细说明如何进行网络配置，包括IP地址设置、VLAN配置、路由配置等操作步骤和注意事项。

配置管理

本部分将介绍Optix_OSN3500智能光传输设备的配置管理功能，包括如何进行设备配置文件的导入、备份和还原，如何进行设备参数的修改和保存等。

系统维护

在此部分，将介绍Optix_OSN3500智能光传输设备的系统维护功能，包括软件升级、日志管理、系统诊断等操作方法和注意事项。

故障排除

在故障排除部分，将提供一些常见故障的排查方法和解决方案，以帮助用户快速解决设备故障和异常情况。

常见问题解答

在常见问题解答部分，将列举一些用户常见的问题并给出解答，以便用户参考和解决类似问题。

以上为Optix_OSN3500智能光传输设备用户配置手册的目录，详细的配置指南和操作说明请参阅各章节内容。

如有任何疑问或需要进一步帮助，请联系我们的技术支持团队。

OptiX OSN3500硬件介绍

OptiX OSN3500硬件介绍

OptiX OSN3500硬件介绍

设备硬件

本节介绍OptiX OSN3500的硬件结构，包括机柜、子架结构、单板类型，内容如下：

 机柜

 子架结构

 单板类型

 单板槽位

1.机柜

OptiX OSN3500设备安装在ETSI机柜中，也可以安装在19英寸标准机柜中。ETSI机柜的技术参数如表1-1所示。

表1-1 ETSI机柜的技术参数

尺寸（mm） 重量（kg） 子架配置数目（个）

600（宽）x300（深）x2000（高） 60 1

600（宽）x600（深）x2000（高） 64 1

600（宽）x300（深）x2200（高） 70.4 2

600（宽）x600（深）x2200（高） 101 2

600（宽）x300（深）x2600（高） 80 2

600（宽）x600（深）x2600（高） 112.3 2

2.子架结构

OptiX OSN3500多业务传输平台子架尺寸为：730mm（高）×496mm（宽） ×295mm（深），单个空子架的重量为23kg。单子架含15个处理板槽位，16个接口板槽位。一个2.2m ETSI （European Telecommunications Standards Institute ）300mm机柜可以安装2个OptiX OSN3500子架。

OptiX OSN3500子架采用双层子架结构，分为出线板区、风扇区、插板区和走纤区，如图1-2所示。

1. 出线板区 2. 风扇区 3. 插板区 3. 走纤区

图1-2 OptiX OSN3500子架结构图

3.单板类型

OptiX OSN3500系统以交叉矩阵单元为核心，由SDH接口单元、PDH/以太网接口单元、SDH交叉矩阵单元、同步定时单元、系统控制与通信单元、开销处理单元、辅助接口单元组成。OptiX OSN3500系统结构如图1-3所示，各个单元所包括的单板及功能如表1-2所示。

OSN1500 2500 3500 汇总 个人笔记总结 配置 硬件介绍 调测

OSN1500 2500 3500 汇总 个人笔记总结 配置 硬件介绍 调测

整理：

Null58.75G20G78.75GUXCSA1.25G60G20G80GUXCSB1.25G5G5G5G5G低阶交叉能力1.25G58.75G35G18.75G15G最大接入容量Null63.75GEXCSNull0XCENull40GGXCSOptiX OSN 3500Null23.75GCXL1/4/16OptiX OSN 2500Null20GCXL1/4/16OptiX OSN 1500扩展子架容量高阶交叉能力交叉板设备

 确保各节点公务电话号码长度相同，建议配置为4位。

 充分考虑公务环路啸叫的可能性，合理利用拆环法解决会议电话啸叫问题。当OptiX OSN 1500/2500/3500自组网或和OptiX OSN 2500混合组网时，设备可以自动拆环；当与OptiX 2500+设备混合组网时，需要手工拆环。

 ***当节点间没有光路相通但需要公务互通时，可以通过公务出子网连接来实现。

 公务出子网时，音频口使用Voice1或Voice2，数据口使用Serial 3或Serial 4。

 OptiX OSN 1500/2500/3500支持40路ECC

 当节点间没有光路相通时，可以通过以太网线设置扩展ECC。

 OptiX OSN 系列设备提供了串口Serial 1、Serial 2、Serial 3和Serial 4（简称S1、S2、S3、S4）。

点到点、广播环境监控、微波监控等19.2kbit/sRS232/RS422S1 ~ S4配置方式功能速率电气标准串口

 OptiX OSN 1500/2500 能够配置为 STM-1/4 系统或 STM-16系统

 OptiX OSN 3500 能够配置为 STM-16 系统或 STM-64系统。

 ***OptiX OSN 1500（板位结构）

单子架最多支持2个STM-16的ADM

单子架可上下126个2M业务（2*PQ1）
