瞬态电磁-温度场耦合计算中自适应时间步长研究
- 格式:docx
- 大小:44.81 KB
- 文档页数:11

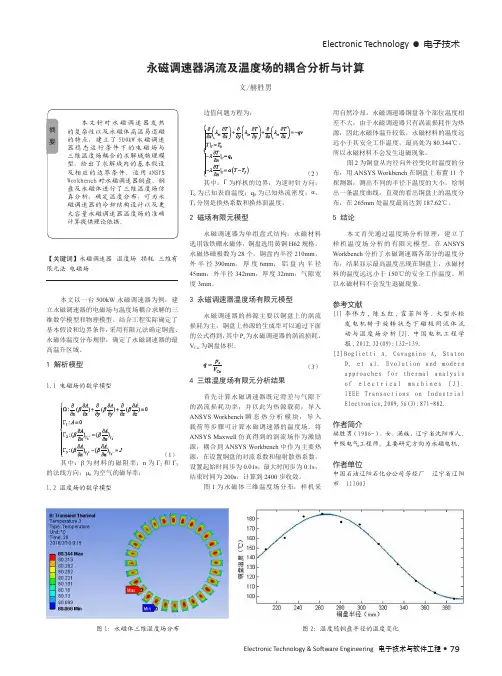

Electronic Technology •电子技术Electronic Technology & Software Engineering 电子技术与软件工程• 79【关键词】永磁调速器 温度场 损耗 三维有限元法 电磁场本文以一台500kW 永磁调速器为例,建立永磁调速器的电磁场与温度场耦合求解的三维数学模型和物理模型。
结合工程实际确定了基本假设和边界条件,采用有限元法确定铜盘、永磁体温度分布规律,确定了永磁调速器的最高温升区域。
1 解析模型1.1 电磁场的数学模型(1)其中:β为材料的磁阻率;n 为Г2和Г3的法线方向;μ0为空气的磁导率;1.2 温度场的数学模型永磁调速器涡流及温度场的耦合分析与计算文/赫胜男边值问题方程为:(2)其中:Г为样机的边界,为逆时针方向;T 0为已知表面温度;q 0为已知热流密度;α,T f 分别是换热系数和换热面温度。
2 磁场有限元模型永磁调速器为单组盘式结构,永磁材料选用钕铁硼永磁体,铜盘选用黄铜H62规格,永磁体磁极数为28个,铜盘内半径210mm ,外半径390mm ,厚度6mm ;铝盘内半径45mm ,外半径342mm ,厚度32mm ;气隙宽度3mm 。
3 永磁调速器温度场有限元模型永磁调速器的热源主要以铜盘上的涡流损耗为主,铜盘上热源的生成率可以通过下面的公式得到,其中P s 为永磁调速器的涡流损耗,V Cu 为铜盘体积。
(3)4 三维温度场有限元分析结果首先计算永磁调速器既定滑差与气隙下的涡流损耗功率,并以此为热源载荷,导入ANSYS Workbench 瞬态热分析模块,导入载荷等步骤可计算永磁调速器的温度场。
将ANSYS Maxwell 仿真得到的涡流场作为激励源,耦合到ANSYS Workbench 中作为主要热源,在设置铜盘的对流系数和辐射散热系数,设置起始时间步为0.01s ,最大时间步为0.1s ,结束时间为200s ,计算到2400步收敛。
hfss时域求解技巧HFSS是一款非常强大的电磁仿真软件,主要用于电磁场的分析和设计。
在HFSS中,频域求解是最常用的求解方法,但有时候我们也需要进行时域求解。
本文将介绍一些HFSS中时域求解的技巧,帮助您更好地使用HFSS进行时域仿真。
1.选择合适的时域求解器:HFSS中有两种常用的时域求解器,分别是Transient Solver和FullWave SP Solver。
Transient Solver适用于具有大量非线性和瞬态效应的问题,而FullWave SP Solver适用于具有大量线性和稳态效应的问题。
根据具体的仿真需求选择合适的求解器可以提高求解效率和精度。
2.优化网格划分:网格划分对于求解结果的准确性和计算效率都有很大的影响。
在进行时域求解时,网格划分的优化尤为重要。
可以通过增加网格密度、使用更小的网格尺寸等方式来优化网格划分,在保证计算资源充足的情况下,尽量提高网格划分的精度。
3.选择合适的时间步长:在进行时域求解时,时间步长的选择也非常重要。
时间步长决定了时间域仿真的精度和计算效率。
通常情况下,较小的时间步长可以提高仿真的精度,但也会增加计算量。
因此,需要在精度和计算效率之间进行权衡。
可以尝试不同的时间步长进行仿真,并选择最佳的时间步长。
4.使用自适应时间步长控制:自适应时间步长控制可以根据仿真过程中的电磁场变化情况动态地调整时间步长,从而提高仿真的效率和精度。
在HFSS中,可以设置自适应时间步长控制选项,如自适应步长控制算法和步长变化范围等。
通过合理设置这些参数,可以在保证精度的同时提高计算效率。
5.合理设置边界条件:边界条件的设置对于时域仿真的准确性和收敛性也非常重要。
在HFSS中,可以使用Absorbing Boundary Condition (ABC)或Perfectly Matched Layer (PML)等边界条件来吸收边界反射,并提高仿真的准确性。
根据具体的仿真情况选择合适的边界条件,并合理设置边界条件的参数。
ANSYSapdl命令流笔记16-------耦合场分析基础耦合场分析概述前⾔耦合场分析,也称为多物理场分析,分析不同的物理场的相互作⽤以解决⼀个全局性的⼯程问题。
例如,当⼀个场分析的输⼊依赖于从另⼀个分析的结果,那么分析就会被耦合。
耦合⽅式有:单向耦合:前⼀个分析的结果作为载荷施加给下⼀个分析,⽽下⼀个分析的结果不会影响前⼀个场的分析结果。
例如,在热应⼒问题中,温度场会在结构场中引⼊热应变,但是结构应变通常不会影响温度分布。
因此,⽆需在两个现场解决⽅案之间进⾏迭代。
双向耦合:两个物理场的结果会相互影响。
例如,⾮线性材料的感应加热中,谐波电磁分析计算出焦⽿热,该热在瞬态热分析中⽤于随时间变化的温度解,⽽温度的变化会反过来影响电磁场材料属性的变化,从⽽改变电磁分析结果。
⼀、耦合场分析类型1.直接耦合场分析直接⽅法通常只包含⼀个分析,它使⽤⼀个包含所有必需⾃由度的耦合单元类型,通过计算包含所需物理量的单元矩阵或单元载荷向量的⽅式进⾏耦合。
具有直接耦合功能的单元有:SOLID5 ---------3-D 耦合场实体单元 (电磁矩阵的推导,耦合效应)PLANE13---------⼆维耦合场实体单元 (电磁矩阵的推导,耦合效应)FLUID29 ---------⼆维声学流体 单元(声学矩阵的推导)FLUID30 ---------3-D 8 节点声学流体单元 (声学矩阵的推导)LINK68------------热电耦合杆单元SOLID98----------四⾯体耦合场实体单元 (电磁矩阵的推导,耦合效应)FLUID116---------热流体耦合管单元CIRCU124--------电路单元TRANS126-------机电转换器单元(电容计算,耦合机电⽅法)SHELL157--------热电耦合壳单元FLUID220---------3-D 20 节点声学流体单元FLUID221---------3-D 10 节点声学流体单元PLANE222--------⼆维 4 节点耦合场实体单元PLANE223--------⼆维 8 节点耦合场实体单元SOLID226---------3-D 20 节点耦合场实体单元SOLID227---------3-D 10 节点耦合场实体单元PLANE233--------⼆维 8 节点电磁耦合单元(电磁矩阵的推导,电磁场评估)SOLID236--------3-D 20 节点电磁耦合单元(电磁矩阵的推导,电磁场评估)SOLID237--------3-D 10 节点电磁耦合单元(电磁矩阵的推导,电磁场评估)优点:1.允许解决通常的有限元⽆法解决的问题。

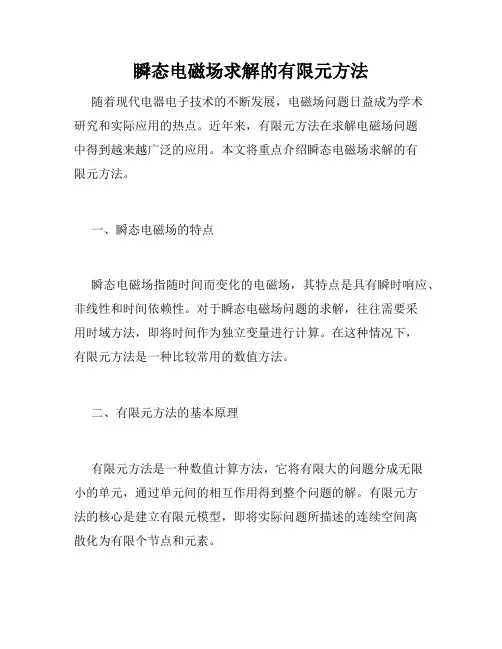

瞬态电磁场求解的有限元方法随着现代电器电子技术的不断发展,电磁场问题日益成为学术研究和实际应用的热点。
近年来,有限元方法在求解电磁场问题中得到越来越广泛的应用。
本文将重点介绍瞬态电磁场求解的有限元方法。
一、瞬态电磁场的特点瞬态电磁场指随时间而变化的电磁场,其特点是具有瞬时响应、非线性和时间依赖性。
对于瞬态电磁场问题的求解,往往需要采用时域方法,即将时间作为独立变量进行计算。
在这种情况下,有限元方法是一种比较常用的数值方法。
二、有限元方法的基本原理有限元方法是一种数值计算方法,它将有限大的问题分成无限小的单元,通过单元间的相互作用得到整个问题的解。
有限元方法的核心是建立有限元模型,即将实际问题所描述的连续空间离散化为有限个节点和元素。
对于瞬态电磁场问题,有限元方法的求解过程可以分为以下几个步骤:1.建立有限元模型;2.选择适当的时间步长和时间积分格式;3.求解线性方程组;4.计算感兴趣的电磁量。
三、有限元模型的建立有限元模型的建立是求解瞬态电磁场问题的第一步。
一般来说,有限元模型包括几何模型、网格模型和物理模型。
几何模型是对实际问题的几何形状进行描述,通常采用CAD软件进行建模。
网格模型是将几何模型离散化,它由许多节点和单元组成,通常采用Tetrahedron模型。
物理模型则是对问题的物理性质进行描述,包括材料性质和边界条件。
四、时间步长和时间积分格式的选择时间步长和时间积分格式的选择是求解瞬态电磁场问题的关键。
时间步长应该足够小,以满足数值稳定性条件。
一般来说,时间步长的选择与有限元网格大小相关,通常采用自适应时间步长算法。
时间积分格式的选择也很重要。
常用的时间积分格式有欧拉格式、中点格式和四阶龙格-库塔格式等。
不同的时间积分格式有不同的精度和稳定性,应根据具体问题情况进行选择。
五、线性方程组的求解有限元方法最终要求解的是一个大的线性方程组。
通常采用迭代法求解线性方程组,包括共轭梯度法、GMRES法等。

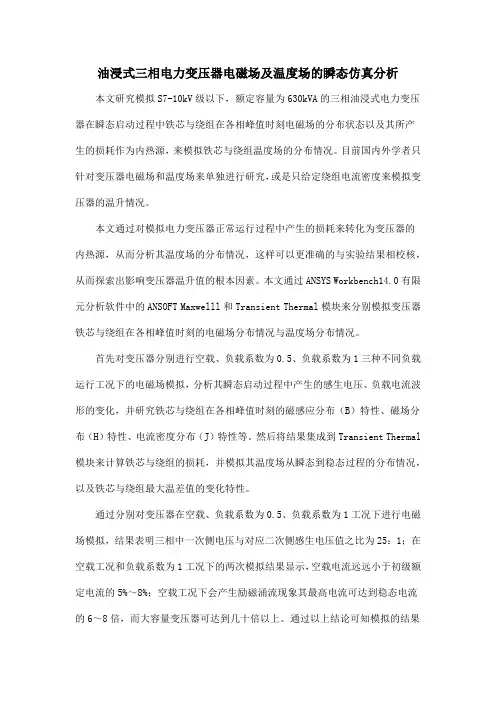

油浸式三相电力变压器电磁场及温度场的瞬态仿真分析本文研究模拟S7-10kV级以下,额定容量为630kVA的三相油浸式电力变压器在瞬态启动过程中铁芯与绕组在各相峰值时刻电磁场的分布状态以及其所产生的损耗作为内热源,来模拟铁芯与绕组温度场的分布情况。
目前国内外学者只针对变压器电磁场和温度场来单独进行研究,或是只给定绕组电流密度来模拟变压器的温升情况。
本文通过对模拟电力变压器正常运行过程中产生的损耗来转化为变压器的内热源,从而分析其温度场的分布情况,这样可以更准确的与实验结果相校核,从而探索出影响变压器温升值的根本因素。
本文通过ANSYS Workbench14.0有限元分析软件中的ANSOFT Maxwelll和Transient Thermal模块来分别模拟变压器铁芯与绕组在各相峰值时刻的电磁场分布情况与温度场分布情况。
首先对变压器分别进行空载、负载系数为0.5、负载系数为1三种不同负载运行工况下的电磁场模拟,分析其瞬态启动过程中产生的感生电压、负载电流波形的变化,并研究铁芯与绕组在各相峰值时刻的磁感应分布(B)特性、磁场分布(H)特性、电流密度分布(J)特性等。
然后将结果集成到Transient Thermal 模块来计算铁芯与绕组的损耗,并模拟其温度场从瞬态到稳态过程的分布情况,以及铁芯与绕组最大温差值的变化特性。
通过分别对变压器在空载、负载系数为0.5、负载系数为1工况下进行电磁场模拟,结果表明三相中一次侧电压与对应二次侧感生电压值之比为25:1;在空载工况和负载系数为1工况下的两次模拟结果显示,空载电流远远小于初级额定电流的5%~8%;空载工况下会产生励磁涌流现象其最高电流可达到稳态电流的6~8倍,而大容量变压器可达到几十倍以上。
通过以上结论可知模拟的结果符合实际情况,满足变压器仿真要求。
模拟分析铁芯和绕组在各相峰值时刻的电磁场分布情况,中间B相的磁场强度相较于A、C两相变化范围小,绕组的磁场矢量变化形式整体呈锥形分布,最大磁场强度出现在铁芯横向与纵向交汇处;随着负载系数的增大,绕组的磁场强度随之成倍数增加;三种工况下铁芯各相的磁感应分布均匀,随着负载系数的变化,铁芯表面的磁感应均值和最大值变化不大,负载系数对铁芯表面磁感应强度没有影响。
有限源瞬变电磁法正演模拟研究胡代明;郝晋荣;苏本玉【摘要】针对现有物探工作人员施工效率低、瞬变电磁法资料解释能力有限的问题,以中心回线有限源激发的磁源为例,研究了基于COMSOL MULTIPHYSICS瞬变电磁法不同物理模型的正演过程。
并通过对比分析数值解与理论解,验证了使用COMSOL MULTIPHYSICS进行瞬变电磁法正演的可行性。
结合模型实例,给出基本建模思路和操作技术,方便快捷地模拟出了低阻球体周围磁场的空间分布规律,分析不同埋深低阻层的归一化感应电动势曲线,并验证了电磁波在地下空间中的传播规律。
这为野外矿井生产与工程勘探提供一定的理论指导依据,结合反演理论,有助于方便实时解释异常体的位置和规模。
COMSOL MULTIPHYSICS丰富的后处理功能使得结果直观、形象,将为工作人员提供良好的正演环境。
【期刊名称】《能源与环保》【年(卷),期】2017(039)002【总页数】5页(P36-39,45)【关键词】中心回线瞬变电磁法 COMSOL MULTIPHYSICS 数值解正演模拟【作者】胡代明;郝晋荣;苏本玉【作者单位】[1]中国科学技术大学地球和空间科学学院,安徽合肥230026;[2]中国矿业大学资源与地球科学学院,江苏徐州221116【正文语种】中文【中图分类】P631.325瞬变电磁法是电磁法分支中比较先进的地球物理勘探方法。
在20世纪50年代,原苏联地球物理学家完成了一维瞬变电磁正演的理论推导;70年代,一大批西方学者开始尝试二维、三维正演模拟研究;Sanfilipo和Hohmann学者首次通过时域积分方程法进行三维正演数值模拟[1-2];Newman和Hohmann学者先得到电磁场频率域响应,再用余弦变换求得瞬变电磁场时间域响应[3-4];Endo和Noguchi通过算法,利用坐标变换方法将物理域转换至求解域,解决了带地形模型的三维正演[5];2003年,王华军利用有限单元法实现 2.5维瞬变电磁法正演模拟[6];2006年,熊彬实现了电导率均匀分块的2.5维有限元模拟[7];2011年,李建慧博士采用矢量有限元法进行中心回线瞬变电磁场的数值模拟[8]。
maxwell瞬态耦合案例
Maxwell瞬态耦合案例涉及到的是磁场、电场和电路的瞬态分析,因此是涉及多个物理场以及时间变化的复杂分析。
Maxwell提供了一种强大的解决方案,能够解决这些复杂的物理场问题。
以一个简单的电感器为例,电感器在通电的瞬间,电流会发生变化,这导致磁场也发生变化。
磁场的变化反过来又会影响电流,这是一个瞬态的电磁耦合过程。
在这个过程中,可以使用Maxwell进行瞬态耦合分析。
具体步骤如下:
1. 建立模型:在Maxwell中建立电感器的3D模型,包括线圈、铁芯等。
2. 设置材料属性:为模型中的各个部分设置相应的材料属性,如导磁率、电导率等。
3. 设定边界条件和初始条件:根据问题的实际情况,设定相应的边界条件和初始条件。
例如,设定初始时刻的电流分布等。
4. 进行求解:使用Maxwell的瞬态求解器进行求解。
可以设定时间步长和总时间,进行长时间范围的瞬态分析。
5. 结果分析:查看求解结果,包括电流分布、磁场分布、能量损耗等。
通过这个案例,可以了解到Maxwell在瞬态耦合分析中的强大功能和应用。
在具体应用中,还需要根据实际情况进行调整和优化。
实验报告实验名称瞬态分析课程名称电子电路计算机辅助设计院系部:电气与电子工程学院专业班级:电子1301学生姓名:韩辉学号: 1131230106同组人:实验台号:指导教师:高雪莲成绩:实验日期:华北电力大学实验原理1.瞬态分析(1)瞬态分析定义:在给定输入激励信号作用下,计算电路输出端的瞬态响应。
进行瞬态分析时,首先计算t=0时的电路初始状态,然后从t=0到某一给定的时间范围内选取一定的时间步长,计算输出端在不同时刻的输出电平。
分析结果保存在dat文件中,可用probe模块分析显示波形结果。
(2)PSpice可对大信号非线性电路进行瞬态分析,即是求电路时域响应,所以也叫时域扫描(Time Domain)。
可在给的激励信号(激励信号有脉冲信号、分段线性信号、正弦调幅信号、调频信号和指数信号)情况下,求电路输出的时间响应、延时特性,也可在没有激励信号的情况下,仅依电路存储能量,求得振荡波形和周期等。
(3)参数设置:•Run to:瞬态分析终止的时间•Start saving data:开始保存分析数据的时刻•Maximum step:分析时间的步长设置。
Pspice会根据分析时间自动调节分析步长,但是也能够设置该值。
•Skip the initial transient bias point calculation:是否进行初始偏置点运算,如果跳过,偏置条件由电感、电容等器件的初始条件确定。
•Print values in the output: 输出数据的时间步长,若该值与瞬态分析中采用的时间值不相同,pspice将采用二阶多项式插值的方法从瞬态分析结果推得需要输出数据的各个时刻输出电平值。
2.傅立叶分析(1)傅立叶分析作用:在瞬态分析完成后,通过傅立叶积分,计算瞬态分析输出结果波形的直流、基波和各次谐波分量。
一般情况下,傅立叶分析的采样时间间隔与瞬态分析中的打印时间步长相同。
如果该步长大于瞬态分析终止时间的1%,则取后者为傅立叶分析是采样时间间隔并采用二阶插值的方法,确定每一采样点的信号电平值。
继电器电磁机构电磁-热耦合模型建立与计算方法杨文英;郭久威;王茹;翟国富【摘要】继电器电磁机构的动态特性受其本身发热及环境温度的共同影响,在仿真时忽略以上因素会导致结果准确性降低.为解决该问题,通过分析动态特性和热场计算的数学方程,提出一种基于有限元仿真的电磁-热耦合建模方法.该方法旨在通过Flux与Simulink联合仿真,结合相似原理、电阻温度系数和J-A模型,建立一个综合考虑传热学系数、线圈电阻和软磁材料性能的耦合仿真模型.以大功率直流继电器GL200为例,运用耦合建模方法,对不同环境温度和反复短时工作状态下电磁机构动态特性进行仿真分析,并通过与实测数据的对比,证明电磁-热耦合模型仿真结果比忽略温度的模型仿真结果更加合理.%The heat generated by the coil and the environment temperature will affect the dynamic characteristics of relay electromagnetic mechanism. The ignorance of the temperature impacts will decrease the calculating accuracy of dynamic characteristics. To resolve the issue, an electromagnetic-thermal coupling model was established by finite element method, based on mathematic equations of dynamic characteristics and thermal calculation. Considering the similarity principle, the temperature coefficient of resistance and J-A model, a completed coupling model was built in the paper by the combined simulation of a finite element software and Matlab/Simulink. In this model, the conduct thermal coefficient, coil resistance and the soft-magnetic material's properties are considered. The coupling modeling method was used to analyze the dynamic characteristics of high power dc relay GL200 in different environmental temperatures and repeated short workingcondition. The experimental results of the coupling model are more reasonable than those without considering the temperature impacts.【期刊名称】《电工技术学报》【年(卷),期】2017(032)013【总页数】9页(P169-177)【关键词】电磁机构;联合仿真;电磁-热耦合;电阻温度系数;J-A模型【作者】杨文英;郭久威;王茹;翟国富【作者单位】哈尔滨工业大学军用电器研究所哈尔滨 150001;哈尔滨工业大学军用电器研究所哈尔滨 150001;哈尔滨工业大学军用电器研究所哈尔滨 150001;哈尔滨工业大学军用电器研究所哈尔滨 150001【正文语种】中文【中图分类】TM581.3继电器是电器中很重要的一类,是不可替代的最基本器件之一,因此保证其稳定工作是十分重要的。
摘要—本文简述了在CST微波工作室(CST Microwave Studio)中网格划分(Mesh)和波导端口(Waveguide Port)设立时的基本原理。
针对常见的微波器件结构,简单论述了CST建议的网格划分方法。
简要分析波导端口设置时需要注意的网格长度设置原则。
索引词—CST、仿真I. 简述CST工作室套件(CST Studio Suite)因为多种类的组件和良好的技术支持已经成为很多微波从业者首选的电磁仿真工具。
在使用CST微波工作室(CST Microwave Studio)的过程中,一些使用者在网格划分(Mesh)时会觉得相对比较难于理解和掌握相关的原理和技巧。
也有不少使用者在创建波导端口(Waveguide Port)时会遇到一些错误提示信息。
本文集于CST微波工作室的帮助文件作提供的官方信息,结合作者的使用经验,就上面两个问题作简单的论述与分析。
本部分设定了隐藏,您已回复过了,以下是隐藏的内容II. 网格划分A. 网格划分基本原则CST工作室套件使用有限积分法(Finite Integration Technique)求解麦柯斯韦方程(Maxwell’s Grid Equations)来进行仿真运算[1],因此,每一个创建的模型都要“翻译”成软件可识别的离散结构,这个“翻译”过程通过网格划分(Mesh Generati on)来实现。
在实际操作中,当一个模型创建好的时候,CST专家系统(Expert System)已经按照默认设置作了初始网格划分,这个初始设置可以打开全局网格设置(Global Mesh Pro perties)来查看。
在不应用任何模板(Template)的前提下,每波长网格线数(Line s per wavelength)、最小网格限制(Lower mesh limit)和网格线比率限制(Mesh l ine ratio limit)这三个参数都为10。
关于这三个参数的意义,鉴于篇幅的原因,这里不再详细阐述,有兴趣的读者请参考CST帮助文件[2]。
基于FEM的瞬态电磁分析技术的研究随着现代工业的发展,电磁现象越来越常见,在很多领域都扮演了非常重要的角色。
比如电动汽车、高速列车、飞机等交通工具的电力系统,电力输送和分配系统,电源、电机、电路的设计与分析等。
针对这些问题,研究出一套有效的电磁分析方法能够提高电磁系统的性能和效率,有着不可替代的重要作用。
本文将对基于有限元法(FEM)的瞬态电磁分析技术进行研究,并探讨其优势和局限性。
一、FEM的基本原理FEM是一种数值分析方法,解决的是给定边界条件下的微分方程模型问题。
它与其他数值方法相比,有着更广泛的应用范围,更好的数值精度和更容易获得物理图像的优点。
FEM的基本思想是将复杂的问题分为若干个更简单的问题(即子域),然后通过建立移植到全局坐标系的刚度矩阵和负载向量,使得在全局坐标系下解决问题。
FEM的关键在于选取良好的分割方式。
最终求解得到的是每个子域的局部解。
二、FEM在电磁问题中的应用FEM已在电磁学中得到广泛应用,可用于电场、静态磁场、电磁场、瞬态电磁场和非线性电磁场等问题的求解。
FEM能够很好地描述由不同介质构成的电磁系统中的现象,例如电容、电感、电阻、磁阻抗等等。
通过有限元分析,我们可以计算出在电路中不同部分之间的电势差、磁场强度、感应电动势等物理量,并且还能够分析电磁设备的瞬态响应。
三、FEM在瞬态电磁分析中的优势瞬态电磁分析技术在电动汽车、电机、电力设备等领域中具有重要的应用。
这时候,我们需要对电路中的瞬态响应进行计算。
FEM在瞬态电磁场的分析中具有以下优势:1. FEM能够对复杂电磁场进行计算。
电磁场的分布可能非常复杂,但是通过FEM,我们能够计算出每个点的电场和磁场强度,并分析不同点之间的相互作用。
2. FEM能够对不同介质之间的边值问题进行处理。
在电磁场计算中,有时候存在不同的介质间的界面问题。
这时候FEM能够很好地进行边值处理,从而精确计算出电势差、磁感应强度等物理量。
3. FEM能够考虑线性和非线性问题。
fluent瞬态步长计算Fluent瞬态步长计算瞬态步长是计算流体力学(CFD)中一个重要的参数,用于控制数值模拟的精度和计算效率。
在CFD仿真中,时间步长是指模拟过程中每个时间步的长度。
瞬态步长的选择对于准确地模拟流体流动和预测物理现象至关重要。
瞬态步长的选择需要考虑多个因素,包括模拟的物理过程、计算算法的稳定性和精度要求。
在Fluent软件中,用户可以根据具体的仿真需求,选择合适的瞬态步长。
根据物理过程的特点选择合适的瞬态步长。
如果仿真过程中存在快速变化的现象,如激波传播或涡旋脱落,需要选择较小的瞬态步长以捕捉这些瞬态现象。
而对于较为稳定的流动现象,可以选择较大的瞬态步长以提高计算效率。
根据计算算法的稳定性选择合适的瞬态步长。
在CFD仿真中,常用的计算算法包括显式和隐式算法。
显式算法在计算过程中对时间步长有较严格的限制,需要选择较小的瞬态步长以保证计算的稳定性。
而隐式算法相对较为稳定,可以选择较大的瞬态步长。
根据仿真结果的精度要求选择合适的瞬态步长。
如果对流动现象的准确性要求较高,需要选择较小的瞬态步长以提高模拟的精度。
而对于一些不需要高精度的应用,可以选择较大的瞬态步长以减少计算时间。
在Fluent软件中,用户可以通过设置瞬态步长来控制仿真的精度和计算效率。
Fluent提供了多种方式来定义瞬态步长,包括固定步长、自适应步长和函数步长。
固定步长是指在整个仿真过程中,时间步长保持不变。
自适应步长是根据流场的变化情况来动态调整步长,以保证计算的稳定性和精度。
函数步长则是根据用户定义的函数来计算不同时间步的步长大小。
在选择瞬态步长时,需要综合考虑以上因素,并进行适当的调试和优化。
通常,可以先进行一系列的试算,观察流场的变化情况和结果的准确性,根据需要来调整瞬态步长的大小。
在调试过程中,可以通过监控模拟过程中的物理量变化、残差收敛情况以及计算稳定性来评估瞬态步长的选择是否合理。
瞬态步长的选择对于CFD仿真的结果和计算效率具有重要影响。
瞬态对流弥散方程中时间步长的影响瞬态对流弥散方程是描述流体或气体在空间和时间上的变化的数学模型。
在数值求解这类方程时,时间步长对模拟结果具有重要影响。
本文将讨论时间步长对瞬态对流弥散方程模拟结果的影响。
时间步长是数值模拟中的一个重要参数,它决定了模拟过程中时间的离散化程度。
在瞬态对流弥散方程中,时间步长的选择直接影响着模拟结果的准确性和稳定性。
过大的时间步长可能导致数值不稳定,甚至出现数值震荡;而过小的时间步长则会增加计算量,降低计算效率。
首先,我们来讨论时间步长对模拟结果准确性的影响。
当时间步长过大时,数值模拟往往会出现不稳定的情况。
这是因为过大的时间步长会导致数值解的发散,使得模拟结果失去物理意义。
因此,为了保证模拟结果的准确性,需要选择合适的时间步长,使得数值解在时间上的变化能够被准确捕捉。
其次,时间步长对计算效率也有影响。
过小的时间步长会增加计算量,导致计算时间的增加。
因此,为了提高计算效率,需要在保证模拟结果准确性的前提下选择适当的时间步长。
在实际应用中,通常会通过稳定性分析和收敛性分析来确定合适的时间步长。
稳定性分析可以帮助我们确定时间步长的上限,以保证数值解的稳定性;而收敛性分析则可以帮助我们确定时间步长的下限,以保证数值解的准确性。
通过合理的时间步长选择,可以有效地提高数值模拟的准确性和计算效率。
总之,时间步长是瞬态对流弥散方程模拟中的重要参数,它直接影响着模拟结果的准确性和稳定性。
合理选择时间步长,对于提高数值模拟的准确性和计算效率具有重要意义。
因此,在进行数值模拟时,需要充分考虑时间步长对模拟结果的影响,以获得准确而稳定的模拟结果。
S1工作制异步电机在S2工作制下的运行特性作者:温嘉斌杜皓夏云彦来源:《哈尔滨理工大学学报》2020年第05期摘要:为了研究S1工作制异步电机在S2工作制中的运行特性,对一台S1工作制、Y2-315S-4笼型异步电机损耗和温度场进行计算。
采用有限元法,计算分析了电机在额定负载以及1.1、1.2、1.3、1.4、1.5倍负载下的损耗。
建立三维瞬态温度场模型,对S1工作制电机在额定负载下的温度场进行计算,并以最大温升作为温升标准,分别对其他5种负载下电机温升达到温升标准时所用的时间进行计算,得出S1工作制电机运行在S2工作制时不同负载下所允许的运行时间,以及S2工作制中电机运行时间和运行容量的关系和最短再运行时间,为制定不同运行容量时电机的运行时间提供理论依据。
关键词:异步电机;温度场;S2工作制;有限元Abstract:In order to study the operating characteristics of the S1 working asynchronous motor in the S2 working system, the loss and temperature field for the S1 working system,squirrel-cage asynchronous motor of Y2-315S-4 were calculated. The loss of the motor were calculated by finite-element method, and compared under rated load condition and 1.1, 1.2, 1.3, 1.4, 1.5 load condition. Establish a three-dimensional transient temperature field model to calculate the temperature field of the S1 working motor under rated load. By taking the maximum temperature rise of the motor as the temperature rise standard, the time taken of the other five kinds of load for the motor temperature rise standard was calculated based on the temperature rise standard of the motor. We obtain the allowable running time of the S1 working system motor under different loads during the S2 working system and analyze the relationship between the running time and the running capacity of the motor in the S2 working system and the minimum rerun time, and provide a theoretical basis for the motor running time under different operating capacities.Keywords:asynchronous motor; temperature field; S2 working system; finite element method0 引言籠型异步电机的优点有结构简单、价格低廉、运行可靠等。
电磁接触器吸合时间的瞬态仿真计算田劲;孙宏丽【摘要】针对电磁接触器吸合时间难以手工计算的问题,通过等效惯性的概念,将Adams和Maxwell软件结合起来,实现电磁机构的瞬态仿真,计算出铁芯式衔铁电磁接触器的吸合时间,为产品开发提供了有效的参考依据.该方法同样适合于杠杆式衔铁电磁接触器吸合时间的计算.【期刊名称】《电气开关》【年(卷),期】2011(049)006【总页数】5页(P45-49)【关键词】电磁接触器;吸合时间;等效惯性;瞬态仿真;铁芯式衔铁;杠杆式衔铁【作者】田劲;孙宏丽【作者单位】西安开天铁路电气股份有限公司,陕西西安710043;陕西电力科学研究院,陕西西安710054【正文语种】中文【中图分类】TM5721 引言吸合时间与释放时间是接触器最重要的基本参数,是决定接触器通断电流能力的重要因素。
《TB/T2767-2010机车车辆用直流接触器》第7.2.6条明确规定“制造商应给出接触器在额定控制电源电压和标称气压下的吸合时间和释放时间”[1]。
但在实际的产品开发中,由于现实机构的复杂性,这个参数在设计阶段很难计算。
按照传统理论进行手工计算的方法[2],需要进行各种假设和简化,结果的精确度很难保证。
本文作者运用现代的CAE技术,通过“等效惯性”的概念,将多体动力学软件Adams和低频磁场分析软件Maxwell结合起来,提出一种有效的吸合时间的仿真方法。
需要说明的是,从严格意义上讲,接触器的闭合时间(closingtime)与衔铁的动作时间或称吸合时间是不同的概念。
衔铁尚未完全吸合的时候,接触器触头已经接触闭合。
衔铁在剩余的小段行程中完成触头超程的能量储备。
但对于实际产品来说,二者的数值相差很小。
根据设计经验,衔铁动作时间约为20ms,而超程时间小于1ms。
所以在工程应用中,两者严格区分的意义不是很大。
在实际仿真计算中,如果确实需要精确计算出闭合时间,在计算过程中根据触头超程适当减小衔铁行程即可。
Maxwell 3D, ePhysics 和3D 建模器Maxwell 3D简要概述执行命令类似于Maxwell 2D建模器, 边界/激励设置以及手动划分网格不同于Maxwell 2D3D模型使用基于ACIS的核心3D模型导入能力: 3D ACIS (.sat), 3D IGES (.iges.igs), 3D Step (.step .stp), 旧的3D (.sld), (.geo), 和2D (.sm2)材料,激励,频率可以参数化扫描形状改变或者物体运动可以使用必要的优化Maxwell 3D求解器从下拉菜单中选择求解器: 静电场, 静磁场, 涡流场或瞬态场在静磁场中可以使用直流电流求解器ePhysics温度场(稳态或瞬态) 以及应力场求解器能够和3D电磁场求解器耦合。
静电场求解器静电场求解器计算静止电场。
静电场的激励源可以是:供应电压电荷分布求解量是电标势(ø)。
电场强度(E) 和电通密度(D) 由电标势自动算出。
派生量,如电磁力,电磁力矩,能量和电容可以由基本场量计算出来。
静磁场求解器静磁场求解器计算静态(直流)磁场。
静磁场的源可以是:导体内的直流电流永磁体外部静磁场求解量是磁场强度(H)。
电流密度(J) 和磁通量密度(B) 由电场强度(H)自动算出。
派生量,如力,力矩,能量和电感可以由基本场量计算出来。
涡流场求解器涡流场求解器计算给定频率下的时变(交流)磁场。
磁场的源可以是:导体内的正弦交流电流(峰值)时变外部磁场(峰值)求解量是磁场强度(H) 和磁标势(Ω)。
电流密度(J) 和磁感应强度(B) 由磁场强度(H)自动算出。
派生量,如力,力矩,能量和电感可以由基本场量计算出来。
瞬态场求解器计算时域磁场(在每一个时间步长的瞬间)。
方程式是基于一个立体导体中的电流矢势和一个标势,覆盖整个场域。
场方程式与电路方程式牢固地结合在一起,容许电压源或电流源或外部驱动电路。
求解量是磁场强度(H)和电流密度(J),同时磁感应强度自动由磁场强度(H)算出。
瞬态电磁-温度场耦合计算中自适应时间步长研究张宇娇;汪振亮;徐彬昭;黄雄峰;智李【摘要】瞬态温度场响应时间比电磁场长,在采用有限元法求解瞬态电磁-温度场顺序耦合时,若采用统一计算时间步长会导致温度场求解次数过多而增加计算时间.该文提出自适应时间步长耦合方法,采用指数平滑法预测电磁-温度场耦合时间间隔,并在两个相邻的耦合时间节点间,根据响应特征值和预测-校正法计算电磁场、温度场最佳离散步长.与传统等步长耦合方法对比,电磁、温度场均使用最佳的离散步长,同时避免了温度场的过频计算,减少了计算时间.最后,以通电铜导环为例,采用自适应时间步长耦合计算铜导体在交流电流作用下的瞬态温升,与传统等步长耦合方法相比,计算相对误差在 1%以内,总计算时间减少 26.6%,证明了该方法的有效性.【期刊名称】《电工技术学报》【年(卷),期】2018(033)019【总页数】8页(P4468-4475)【关键词】有限元法;电磁-温度场耦合;自适应时间步长;指数平滑预测;响应特征值【作者】张宇娇;汪振亮;徐彬昭;黄雄峰;智李【作者单位】三峡大学梯级水电站运行与控制湖北省重点实验室宜昌 443002;三峡大学梯级水电站运行与控制湖北省重点实验室宜昌 443002;三峡大学梯级水电站运行与控制湖北省重点实验室宜昌 443002;三峡大学梯级水电站运行与控制湖北省重点实验室宜昌 443002;三峡大学梯级水电站运行与控制湖北省重点实验室宜昌 443002【正文语种】中文【中图分类】TM155在线圈发射装置、继电器、电机等设备中,运行时产生过高的温升将影响金属导体的导电性、绝缘材料的介电性能,甚至会使材料出现破坏性的热膨胀,严重影响设备的安全运行[1-8]。
近年来,国内外学者针对电磁装备开展了大量关于电磁与热耦合问题求解方法的研究[9-11]。
采用有限元法分析上述问题时,瞬变的大电流使得导体温度在较短时间内迅速增加,因而在计算过程中不仅要考虑电磁场对温度场的影响,还需考虑温度变化对电磁场材料导电性能的影响,为此需要建立瞬态电磁-温度场强耦合模型。
目前采用顺序耦合的方法求解瞬态电磁-温度场强耦合模型时,电磁场和温度场往往采用相同的时间步长[3-5]。
然而在求解过程中,温度场响应较电磁场慢,若采用相同的时间步长计算,使得温度场求解次数过于频繁,增加了求解时间。
针对两物理场顺序耦合时响应时间不同的问题,文献[12]根据现有软件,提出代码耦合的概念,对各物理场采用不同的时间离散策略,并在时间的耦合点上进行载荷的传递。
文献[13]针对线性系统采用不同时间步长计算,并提出时间积分算法进行了稳定性分析。
文献[14]提出在流-固耦合时,对流体区域和固体区域采用不同时间步长的DFMT-SCSS(sub-cycled conventional staggered scheme)算法,选取固体求解区域时间步长为流体求解区域的倍数。
文献[15]提出电磁场计算自适应时间步长计算方法。
文献[16]针对微波加热问题,采用自适应时间步长计算温度场。
文献[17]针对两物理场顺序耦合问题,采用自适应时间步长算法使两物理场获取相同的时间步长。
然而上述方法在计算两物理场耦合时,即使提到了自适应时间步长,但最终各物理场仍然采用等步长计算,无法体现各物理场时间常数不同且实时变化的特点,造成两物理场未获得最佳离散策略的缺陷。
针对上述研究缺陷,本文提出电磁场与温度场耦合计算中自适应时间步长概念,即各物理场采用自适应时间步长算法获取最佳离散时策略,并在预测的耦合时间节点上进行自适应耦合。
最后以通电铜导环热分析为例,在电流初始值为零时,对铜导块施加最大值为10 000 A、0 Hz交流电,计算0.1 s内铜导体温度变化。
与传统的电磁-温度场等步长计算方法相比,计算时间减少20%,误差在1%以内,证明了该方法的有效性。
如图1所示,在tn时刻,首先通过指数平滑法预测下一耦合时间点tn+1。
然后在两耦合时间节点间,通过预测-校正法和响应特征值计算电磁场和温度场最佳离散步长,得到tn ~tn+1时间段内电磁场和温度场最佳时间离散步长为和。
电磁场、温度场分别采用、计算至耦合时间节点。
设有一物理场量u在区域W和边界G上满足一阶物理方程,即在区域W内(1)在边界G上(2)式中,A为求解区域W内满足微分算子;B为求解边界G上满足微分算子。
对区域离散,采用伽辽金或最小位能原理等,将式(2)和式(3)改写成有限元格式,即(3)式中,C为阻尼矩阵;K为系数矩阵;P为载荷矩阵。
对式(3)采用两点循环公式求解得式中,;;;q为积分参数,q =0、1/2、1分别为向前差分公式、中心差分公式和向后差分公式。
采用数值方法求解式(4)时,当载荷P或计算结果u变化较快时,为保证稳定性,需选取较小时间步长进行计算。
而当P或u变化较慢时,为节省计算时间,可选取较长步长计算。
求解中若采用恒定时间步长,则无法根据P或u的变化调整步长大小,通常为了保证稳定性,统一采用较小时间步长,导致计算时间增加[18]。
为此提出时间步长自适应控制算法,即根据载荷变化率及计算结果自动调整时间步长[16,19]。
在满足计算精度及稳定性的前提下减少计算时间。
如图2所示,首先由载荷离散误差确定时间步长为Dt1n+1,再由计算稳定性可确定离散步长为Dt2n+1,由此得出Tn时刻最大时间步长Dtn+1为在较小的离散时间段t∈(tn-1,tn)内,不考虑载荷正负号变化,式(4)中载荷矩阵P采用线性插值,等效载荷采用斜坡加载,如图3所示。
由载荷离散产生的误差为[16]式中,为第n个时间步内产生的离散误差。
对式(6)采用梯形公式积分,得到离散误差近似为[15]根据式(7),载荷离散误差近似正比于Dt2,可将下一步步长计算分为如下两步[16]:1)步长预测。
根据第n步计算误差,预测第n+1步步长。
式中,为安全系数,=0.9;为允许最大误差。
2)步长校正。
判断当第n+1步时间步长所产生误差是否满足<。
如果不满足,则采用式(9)进行修正迭代计算,直至满足<。
式中,为安全系数,=0.75。
J. R. Hughes[20]提出根据响应特征值确定计算稳定时间步长Dtn+1的方法,定义Dtn+1l为振荡限制条件。
当Dtn+1l>>1时系统处于振荡状态。
为保证计算稳定性,可取最大步长满足(10)(11)式中,f为稳定系数,f<1;Δun为tn-1到tn时间段场量u的变化。
电磁-温度场自适应时间步长耦合整体流程如图4所示,主要包括以下四个步骤,其中步骤1和步骤2属于初始化部分。
1)参数初始化。
建立电磁场和温度场计算有限元模型,并给定材料参数及载荷。
2)耦合时间点确定。
首先电磁-温度场采用较小步长耦合三次,用来获取温度场触发热量Qpre的预测数据。
然后采用指数平滑法预测温度场触发热量,通过触发热量判断耦合时间节点。
3)电磁场自适应步长计算。
获取电磁场自适应时间步长,启动电磁场计算,当电磁场累积热量达到温度场触发热量时,启动温度场计算。
4)温度场自适应时间步长计算。
获取温度场最适应步长,将电磁场计算平均热功率作为载荷加至温度场,当温度场计算完毕后,更新电磁场节点温度,并进行下一时间步长的温度场触发热量计算。
反复迭代计算至最终时间。
对于瞬态电磁-温度场顺序耦合,本文提出根据累积热量判断电磁-温度场耦合时间节点。
假设tn时刻输入电流密度为Jn。
为控制两场耦合的非平衡误差[17],根据材料电阻率随温度变化特点,确定电磁场计算过程中允许的温度变化最大值,再通过指数平滑法预测累积发热量Qpre,最后启动电磁场计算,当tn+1时刻电磁场累积热量达到Qpre时,tn+1即为电磁-温度场耦合时间点。
2.1.1 最大温度变化计算线性材料热功率与电流密度的关系为(13)式中,V为单元体积,m3;Pn为tn时刻发热功率,W;Jn为tn时刻电流密度,A/m2;为电阻率,W·m;a为电阻随温度变化率,W·m/℃;为0℃时电阻率。
当输入热功率为Pn,由温度变化引起的功率计算误差应满足当式(14)取等号时,可得出tn时刻温度允许变化的最大值。
2.1.2 温度场触发热量计算根据tn时刻允许最大温度变化,由tn、tn-1、tn-2时刻输入热量及温度变化预测tn+1时刻温度场触发热量。
1)计算各时刻输入热量及温度变化,见表1。
2)计算各时刻温度随热量变化率,见表2。
3)温度场触发热量计算。
采用指数平滑方法预测tn+1时刻温度场变化率Kn+1为[21]温度场触发热量为(16)2.1.3 耦合时间判断当tn+1时刻电磁场累积热量满足以下条件之一时,tn+1为电磁-温度场耦合时间点,启动温度场计算。
1)单元最大热量变化达到单元预测热量阈值时自动启动温度场计算,即(17)2)总体热量变化达到预测阈值时自动启动温度场计算,即(18)式中,为自然系数,控制计算的精度。
根据似稳条件忽略位移电流,时变电磁场方程可写为式(19)形式的矢量磁位方程。
式中,W1为导体区域;W2为非导体区域;A为矢量磁位,Wb/m;V为电位,V;s为电导率,S/m;m为磁导率,H/m;Js为源电流密度,A/m2;为导体在磁场中运动速度,m。
采用伽辽金法将式(19)写成有限元格式[22],即(20)式中,;R为电磁场阻尼矩阵;S为电磁场系数矩阵;J为磁场载荷矩阵。
采用上文中自适应时间步长算法,可得tn时刻电磁场最佳离散时间步长为。
在只考虑热传导和对流条件下,温度场导热微分方程可写成[19]式中,为密度,kg/m3;为比热容,J/(kg·K);为发热功率,W。
初始及边界条件为式中,为初始温度分布;Ta为环境温度;为边界温度分布;为恒定温度边界条件;为散热量边界条件;q为边界发热功率;h为边界对流换热系数。
采用伽辽金法将式(21)和式(22)形成有限元格式,即(23)式中,C为温度场比热矩阵;K为温度场导热矩阵;P为能量载荷矩阵。
同理,采用第2节中自适应时间步长算法,可得tn时刻温度场最适合离散步长为DtnT。
然而实际计算温度场时,还需考虑DtnT与耦合时间间隔Dt(Dt=tn+1-tn)的大小。
可采用如下方式计算实际温度场离散步长DtT:1)当时,在tn~tn+1时间段内温度场离散步长DtT=Dt。
2)当时,在tn~tn+1时间段内温度场离散步长Dt为(24)式中,[ ]为取整符号,取大于或等于某数的最小整数。
本节以铜导环电磁-热分析为例说明自适应时间步长在电磁-温度场耦合中的应用。
如图5a所示,将一长度为10 mm、厚度为2 mm的铜导环置于空气中,铜导环的上下及内外表面对流换热系数均为5 W/(m2·K)。
对铜导环施加电流i=104sin(100πt)(单位:A),持续时间0.1 s,分析铜环的温度变化。
