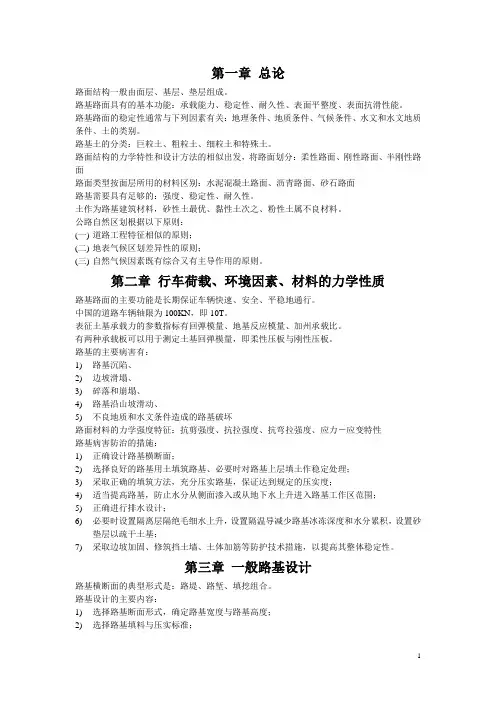

路基路面工程复习指导

路基路面工程复习指导

第一章总论路面结构一般由面层、基层、垫层组成。

路基路面具有的基本功能：承载能力、稳定性、耐久性、表面平整度、表面抗滑性能。

路基路面的稳定性通常与下列因素有关：地理条件、地质条件、气候条件、水文和水文地质条件、土的类别。

路基土的分类：巨粒土、粗粒土、细粒土和特殊土。

路面结构的力学特性和设计方法的相似出发，将路面划分：柔性路面、刚性路面、半刚性路面路面类型按面层所用的材料区别：水泥混凝土路面、沥青路面、砂石路面路基需要具有足够的：强度、稳定性、耐久性。

土作为路基建筑材料，砂性土最优、黏性土次之、粉性土属不良材料。

公路自然区划根据以下原则：(一)道路工程特征相似的原则；(二)地表气候区划差异性的原则；(三)自然气候因素既有综合又有主导作用的原则。

第二章行车荷载、环境因素、材料的力学性质路基路面的主要功能是长期保证车辆快速、安全、平稳地通行。

中国的道路车辆轴限为100KN，即10T。

表征土基承载力的参数指标有回弹模量、地基反应模量、加州承载比。

有两种承载板可以用于测定土基回弹模量，即柔性压板与刚性压板。

路基的主要病害有：1)路基沉陷、2)边坡滑塌、3)碎落和崩塌、4)路基沿山坡滑动、5)不良地质和水文条件造成的路基破坏路面材料的力学强度特征：抗剪强度、抗拉强度、抗弯拉强度、应力－应变特性路基病害防治的措施：1)正确设计路基横断面；2)选择良好的路基用土填筑路基、必要时对路基上层填土作稳定处理；3)采取正确的填筑方法，充分压实路基，保证达到规定的压实度；4)适当提高路基，防止水分从侧面渗入或从地下水上升进入路基工作区范围；5)正确进行排水设计；6)必要时设置隔离层隔绝毛细水上升，设置隔温导减少路基冰冻深度和水分累积，设置砂垫层以疏干土基；7)采取边坡加固、修筑挡土墙、土体加筋等防护技术措施，以提高其整体稳定性。

第三章一般路基设计路基横断面的典型形式是：路堤、路堑、填挖组合。

路基设计的主要内容：1)选择路基断面形式，确定路基宽度与路基高度；2)选择路基填料与压实标准；3)确定边坡形状与坡度； 4)路基排水系统布置和排水结构设计； 5)坡面防护与加固设计； 6) 附属设施设计。

路基路面工程习题参看答案

路基路面工程习题参看答案

路基路面工程习题参看答案路基路面工程复习题参考答案（要点－结合要点阐述）（华南理工大学交通学院）1、对于综述题－需要结合要点阐述2、不完整的参见教案与课本第一章总论1、对路基路面的要求对路基基本要求：A 结构尺寸的要求，B 对整体结构（包括周围地层）的要求C 足够的强度和抗变形能力，D 足够的整体水温稳定性对路面基本要求(1)具有足够的强度和刚度(2)具有足够的水温稳定性(3)具有足够的耐久性和平整度(4)具有足够的抗滑性(5)具有尽可能低的扬尘性(6)符合公路工程技术标准规定的几何形状和尺寸2、影响路基路面稳定的因素－此章节内容需要学后再看水文水文地质气候地理地质土的类别3、公路自然区划原则3个4、路基湿度来源5、路基干湿类型的分类？一般路基要求工作在何状态？6、路基平均稠度和临界高度7、路面结构层位与层位功能面层：直接承受行车车轮作用及自然因素底作用，并将所受之力传递给下层，要求路面材料有足够的力学强度和稳定性，并要求表面平整、抗滑、防渗性能好。

基层：主要承受车辆荷载的竖向力，并把由面层传下来的应力扩散到垫层和土基，故必须有足够的力学强度和稳定性及平整度和良好的扩散应力性能。

垫层：起排水隔水、防冻和防污等多方面作用，而主要作用是调节和改善土基的水温状态，扩散由基层传递下来的荷载应力的作用。

8、各类路面的特点参见教案9、路面横断面由什么组成？高速公路、一般公路第二章行车荷载、环境因素、材料的力学性质1、什么叫标准轴载？什么叫当量圆？路面设计中将轴载谱作用进行等效换算为当量轴载作用的轴载。

（我国标准轴载为双轮组单轴重100KN的车辆，以BZZ-100表示）当量圆：椭圆形车辆轮胎面积等效换算为圆2、什么叫动载特性水平力振动力瞬时性3、自然因素对路面的影响主要表现在那些方面？温度及其温度变化水4、路基工作区？路基工作区－路基某一深处，车轮荷载引起的垂直应力与路基土自重应力引起的垂直应力相比所占比例很小，仅为1/10~1/5时，该深度范围内的路基5、回弹模量？K? CBR?回弹模量:土基在荷载作用下产生应力与与其相应的(可恢复)回弹变形比值；K:土基顶面的垂直压力与该压力下弯沉的比值。

路基稳定性分析

路基稳定性分析
考虑条间力简化为一水平推力E 而忽略T 影响，其误差仅为2~7%.此时： 此时： 考虑条间力简化为一水平推力 i，而忽略 i影响，其误差仅为 此时
S i + E i − E i -1） cos α i = W i sin α i + Q i cos α i （ ∆ E i = E i − E i - 1 = W i tg α i + Q i − S i sec α
∑(
yi
c iℓ i + N if i )R = Ks
∑W X
i
i
+ ∑ Qi Z i
i i
αi Wi Qi Si Ni αi
Ks =
∵ N i = Wi cos α i − Qi sin α i
∑(C ℓ + N f ) z (W Sinα + Q ) ∑ R
i i i i i i
+ (W i cos α i − Q i sin α i ) f i ] Ks zi y ∑ (W i Sin α i + Q i R ) 一般情况下， 相比很小， 相差不大， 一般情况下，Qi与Wi相比很小，或Zi与Yi相差不大，则Qi ·Zi/R近似用 近似用 Qicosαi代替。 α 代替。 ∑[Ciℓi + (Wi cosαi −Qi sin αi ) fi ] Ks = ∑(Wi Sinαi +Qi cosαi )
∑ [C ℓ =
i
i
此法因为未考虑条间力，故算出的 偏小 偏低可达10%~20% 偏小。 10%~20%， 此法因为未考虑条间力，故算出的Ks偏小。偏低可达10%~20%，过 于保守，但计算简单，故广泛采用，不过仅适用于园弧滑动面情况。 于保守，但计算简单，故广泛采用，不过仅适用于园弧滑动面情况。

路基路面工程04章路基边坡稳定性习题参考答案

路基路面工程04章路基边坡稳定性习题参考答案

第四章路基边坡稳定性分析一、名词解释1.工程地质法：经过长期的生产实践和大量的资料调查，拟定不同土的类别及其所处状态下的边坡稳定值参考数据；在实际工程边坡设计时，将影响边坡稳定的因素作比拟，采用类似条件下的稳定边坡值作为设计值的边坡稳定分析方法。

2.圆弧法：假定滑动面为一圆弧，将圆弧滑动面上的土体划分为若干竖向土条，依次计算每一土条沿滑动面的下滑力和抗滑力，然后叠加计算出整个滑动土体的稳定性性系数的边坡稳定分析方法。

3.力学法（数解）：假定几个不同的滑动面，按力学平衡原理对每个滑动面进行边坡稳定性分析，从中找出极限滑动面，按此极限滑动面的稳定程度来判断边坡稳定性的边坡稳定分析方法。

4.力学法（表解）：在计算机和图解分析的基础上，制定成待查的参考数据表格，用查找参考数据表的方法进行边坡稳定性分析的边坡稳定分析方法。

5.圆心辅助线：为了较快地找到极限滑动面，减少试算工作量，根据经验而确定的极限滑动圆心位置搜索直线。

二、简答题1.简述边坡稳定分析的基本步骤。

答：（1）边坡破裂面力学分析，包括滑动力（或滑动力矩）和抗滑力（或抗滑力矩）；（2）通过公式推导给出滑动力和抗滑力的具体表达式；（3）分别给出滑动力和抗滑力代数和表达式，按照定义给出边坡稳定系数表达式；（4）通过破裂面试算法或极小值求解法获得最小稳定系数及其对应最危险破裂面；（5）依据最小稳定系数及其容许值，判定边坡稳定性。

2.简述圆弧法分析边坡稳定性的原理。

答：基本原理为静力矩平衡。

（1）假设条件：土质均匀，不计滑动面以外土体位移所产生作用力；（2）条分方法：计算考虑单位长度，滑动体划分为若干土条，分别计算各个土条对于滑动圆心的滑动力矩和抗滑力矩；（3）稳定系数：抗滑力矩与滑动力矩比值。

（4）判定方法：依据最小稳定系数判定边坡稳定性。

3.简述直线滑动面法和圆弧滑动面法各自适用条件？答：直线滑动面法适用于砂类土。

砂类土边坡渗水性强，粘性差，边坡稳定主要靠内摩擦力支承，失稳土体滑动面近似直线形态。
