嵌入式设计 基于单片机的双机通信酒精传感器的设计-开题报告 精品

毕业设计开题报告文献综述专业：电子信息工程姓名：学号：课题名称：基于单片机酒精浓度测试仪指导教师：1、选题的背景与意义随着我国的改革开放以来，我国的经济水平便不断地提高，人们的生活水平也就随之变好了，人们的出行也越来越方便，从之前的走路到有自行车在到现在的私家车。

现在的人们生活上也就更多样化了，比如人多聚会酒水肯定不能少的；每个人都是开着自己的轿车出去聚会的；所以问题也就来了便有了这么多的交通事故是由于酒后驾车造成的，从而造成不少的意外死亡。

交通事故已经成为了危害人们生命的最大隐患。

全世界每年都有好多的人死于车祸。

引起交通事故的基本因素有人、车、路、环境与管理等,其中驾驶员本身因素占70%。

而酒后驾车是驾驶员驾驶事故重要因素之一。

世界各国统计,30%～50%的交通事故由饮酒后驾车所至。

我国交通部门报道,酒后驾车的交通事故率比平常人高出至少5～6倍。

饮酒可致驾驶员视觉功能、触觉敏感度、判断能力、注意力等下降,从而致交通事故的发生。

目前，我国对于酒后驾车行为的监控主要采取出动警力，定期抽查的方式。

但由于人员有限等原因，管理仍存在一定的难度。

交管部门对此也非常苦恼。

由于酒后驾车的危害，交管部门加大处罚力度。

现在好多人因为他们上班的主要的交通工具就是汽车，所以更应该避免在回来的路上由于在酒桌上喝酒后驾车。

酒后驾车造成的交通事故对国家、他人、自己产生了难以估计的后果。

为了减少这种现象的出现，世界各国都在想办法来解决这个问题。

目前全世界大多数的国家都是采用呼气式的酒精测试仪来对驾驶者进行现场检测的，这样可以知道被测者体内酒精的含量多少，从而可以保证驾驶者是否可以正常开车，来保证驾驶者的人身与财产安全。

所以这个酒精测试仪是有着不可替代的作用的，它的发展前景和意义也是很大的。

有了这个酒精浓度测试仪的使用，不仅可以方便交警查醉驾，还可以对驾驶者在一定程度上存在威慑性，从而来减少由于醉驾引起的交通事故，最终达到驾驶者安全行驶，使得汽车在方便之余还可以带来更多的安全保障。

基于单片机的酒精浓度测试系统的设计
1.系统概述。

本系统是一种基于单片机的酒精浓度测试系统，主要用于对个人酒后驾车行为的监测和控制。

系统的核心部分为微处理器，通过对空气中酒精含量进行检测、测量，并通过液晶显示屏显示出来，同时配备声音报警功能，可对不符合要求的用户进行提示并进行报警。

2.系统结构。

本系统主要由以下部分组成：
①传感器模块：负责检测空气中酒精含量。

②微处理器：负责对传感器检测到的酒精含量进行处理和计算，并控制其他模块的工作。

③显示模块：通过液晶显示屏将检测结果显示出来。

④报警模块：通过声音报警来提示用户。

3.系统工作原理。

传感器模块通过检测空气中酒精含量，将检测结果传递给微处理器，微处理器对接收到的酒精含量进行处理和计算，并将计算结果通过显示模块显示出来。

在酒精含量达到一定值时，报警模块会发出声音报警进行提示。

4.系统应用。

本系统可以广泛应用于各种需要检测个人酒后驾车行为的场合，如酒吧、夜总会、娱乐场所、企事业单位等。

5.系统优点。

基于单片机的设计，成本较低。

精确度高，检测结果准确可靠。

操作简单，易于使用。

具有声音报警功能，能够及时提示用户。

易于维护和维修。

基于单片机的酒精浓度检测仪设计1.引言随着交通工具的普及和人们生活水平的提高，酒后驾驶已经成为一个严重的社会问题。

为了防止酒后驾驶的发生，设计一个基于单片机的酒精浓度检测仪，可以帮助交通警察或者司机自我检测酒精浓度。

本设计旨在使用成本较低的硬件和简单的电路实现该功能。

2.设计原理该酒精浓度检测仪基于气体传感器MQ-3，使用单片机作为控制核心进行数据处理和显示。

MQ-3传感器可以探测酒精气体的浓度，并将其转化为电信号输出。

然后通过ADC（模拟到数字转换器）将模拟信号转换为数字信号，单片机通过读取这些数字信号来获取酒精浓度。

最后，使用LCD显示模块将检测结果实时显示出来。

3.硬件设计3.1传感器电路MQ-3传感器需要一个恒定电流来供电，一般为50mA。

为了实现这个功能，可以使用一个电流源电路，如电压稳压器和电阻。

另外，为了保护传感器，也需要一个滤波电路，可以使用电阻和电容构成。

传感器的输出电压可以连接到单片机的模拟输入引脚。

3.2单片机电路单片机电路包括电源电路、电压稳定器、晶振电路和连接传感器的引脚。

电压稳定器可以将输入电压稳定为5V或者3.3V，供给单片机和传感器。

晶振电路用于产生单片机的时钟信号。

3.3显示电路LCD显示模块一般需要一个电流源电路和一个控制电路。

电流源电路可使用电压稳压器和电阻，控制电路由单片机的输出引脚通过电平转换电路连接。

4.软件设计软件设计包括单片机程序的编写。

酒精浓度检测需要一定的算法来计算和显示浓度值。

可以根据传感器的特性和实验数据制定一个换算公式。

例如，测量得到的模拟值可以使用以下公式转换为具体的酒精浓度值：C = (ADC_value / 255.0) * 100.0其中ADC_value是单片机读取的模拟信号值，255.0是ADC的最大值，100.0是转换为浓度的最大值。

另外，可以设计一个简单的界面来显示检测结果。

可以使用LCD显示模块显示检测结果和相应的单位。

酒精传感器开题报告篇一：酒精检测系统开题报告大学毕业设计（论文）开题报告题目：基于单片机的酒精检测系统设计专业：电子信息工程指导教师：学院：信息学院学号： XX0 班级： XX08030302 姓名：一、课题任务与目的随着生活节奏的加快，城市机动车保有量越来越大，越来越多的人们选择开成出行，在此过程中，会有一些人出现酒后驾车的行为。

酒后驾车十分危险，不仅对司机本人的生命安全造成极大威胁，一旦发生事故，对他人生命安全也是极大威胁。

从理论上说，要判断是否是酒后驾驶，最准确的方法应该是检查驾驶人员血液中的酒精含量。

血液中的酒精含量可以通过检查血液、呼气、唾液和小便得到。

在违章处理或者公路交通例行检查中，最简单可行的方法是利用酒精测试系统检测驾驶人员呼气中的酒精浓度。

本课题要求设计酒精检测系统，通过该系统检测司机口腔内酒精浓度，提示司机不要酒后驾车。

本次毕业设计的任务是完成单片机的酒精检测系统设计，通过查阅酒精浓度检测的相关资料，根据所需模块进行进一步分析确定所需模块的芯片。

以测量浓度为目的做出完整合理的设计。

利用酒精检测传感器检测司机口腔内的酒精浓度，并通过显示器显示检测数值与当前时间。

通过键盘设定酒精浓度报警数值，当检测的酒精浓度数值超过正常范围时发出报警信号，并且能够语音报出检测数值。

二、调研资料情况通过调研单片机方面的资料，认识到使用单片机来检测酒精气体有以下优点：数据采集系统以单片机为控制核心，外围电路带有LED显示以及键盘响应电路，无需要其他计算机，用户就可以与之进行交互工作，完成数据采集、存储、计算、分析等。

)系统具有低功耗、小型化、高性价比等特点。

软件系统采用汇编语言，在兼顾实时性处理的同时也很方便地进行数据处理。

测量精度高、响应时间快，能检测到ppm级的酒精气体浓度。

单片机还在工商、金融、科研、教育、国防航空航天等领域都有着十分广泛的用途。

在我国推广使用单片机，具有特别重要的意义。

它将有助于我国各行各业的技术改造和产品的更新换代。

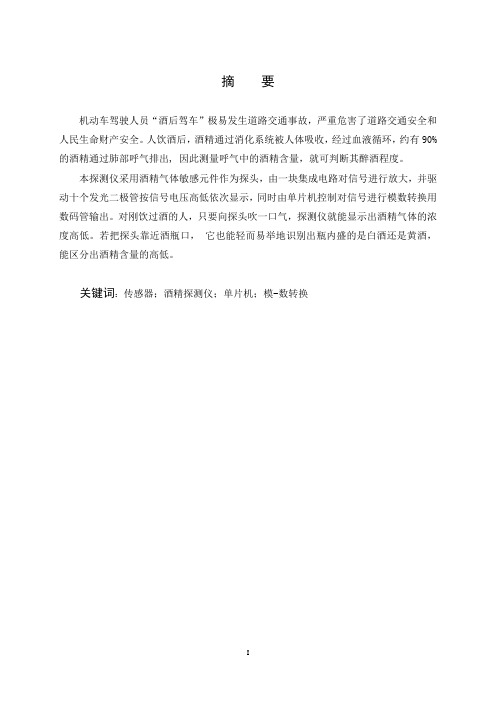

摘要机动车驾驶人员“酒后驾车”极易发生道路交通事故，严重危害了道路交通安全和人民生命财产安全。

人饮酒后，酒精通过消化系统被人体吸收，经过血液循环，约有90%的酒精通过肺部呼气排出, 因此测量呼气中的酒精含量，就可判断其醉酒程度。

本探测仪采用酒精气体敏感元件作为探头，由一块集成电路对信号进行放大，并驱动十个发光二极管按信号电压高低依次显示，同时由单片机控制对信号进行模数转换用数码管输出。

对刚饮过酒的人，只要向探头吹一口气，探测仪就能显示出酒精气体的浓度高低。

若把探头靠近酒瓶口，它也能轻而易举地识别出瓶内盛的是白酒还是黄酒，能区分出酒精含量的高低。

关键词：传感器；酒精探测仪；单片机；模-数转换AbstractDriver drives very easy to happen traffic accident after drinking which endanger traffic safety and people safety of life and property seriously. After people drink, the alcohol is absorbed by the human body through the digestive system, through the blood circulation, nearly it have discharge exhaling lung alcohol of 90%. So measure the content of alcohol while exhaling , can judge its drunk degree.This detector adopts the alcohol gas sensitive element conduct to pop one's head , is amplified the signal by an integrated circuit, urge ten LED show sequentially according to signal voltage high or low prices, the Micro Controller Unit controls and changes and exports to the signal with the digital tube moduluses at the same time. To person that drink just, so long as to pop one's head one breath of blowing, detector can demonstrate density high or low prices , alcohol of gas. If pop one's head close to wine bottleneck, it can recognise whom the bottle hold white spirit or yellow rice or millet wine easy too, can distinguish out the level of the content of alcohol .Keywords: Sensor Alcohol detector Micro Controller UnitAnalog to Digital Convert毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

基于51单片机的酒精浓度测试仪课设报告一、项目简介基于51单片机的酒精浓度测试仪是一款实用的检测设备，主要用于检测环境中的酒精浓度。

该测试仪利用气敏传感器来检测空气中的酒精浓度，并通过51单片机进行数据处理和控制。

本报告将详细介绍该测试仪的设计、实现和测试过程。

二、系统设计硬件设计（1）单片机：采用51单片机作为主控制器，负责数据采集、处理和控制。

（2）传感器：选用MQ-3气敏传感器，用于检测空气中的酒精浓度。

该传感器具有灵敏度高、响应速度快、稳定性好的特点。

（3）显示屏：采用LCD显示屏，用于显示酒精浓度、单位等信息。

（4）按键：设置一个按键，用于触发传感器进行酒精浓度检测。

（5）电源：采用USB供电方式，为整个系统提供稳定的电源。

软件设计（1）程序流程：首先进行系统初始化，包括单片机、传感器、显示屏等。

然后进入主循环，等待按键触发，当按键按下时，启动传感器进行酒精浓度检测，并将检测结果显示在显示屏上。

（2）数据处理：对传感器采集的数据进行滤波处理，以减小误差，提高检测精度。

（3）控制算法：根据传感器采集的数据，通过算法计算出酒精浓度值，并进行单位转换。

三、实现过程硬件搭建根据设计要求，将单片机、传感器、显示屏等元件连接起来，构成完整的硬件系统。

软件编程使用Keil软件进行编程，编写程序代码，实现系统功能。

调试与优化对系统进行调试和优化，确保系统工作正常，检测精度符合要求。

四、测试与分析测试环境与设备在实验室环境中进行测试，使用标准酒精溶液作为测试样本。

测试过程将标准酒精溶液分别置于不同浓度水平下，使用本系统进行检测，记录检测结果。

测试结果与分析通过对比标准酒精溶液的实际浓度与本系统的检测结果，分析本系统的检测精度和误差范围。

结果表明，本系统具有较高的检测精度和稳定性，能够满足实际应用需求。

五、结论与展望本报告介绍了基于51单片机的酒精浓度测试仪的设计、实现和测试过程。

通过软硬件结合的方式，实现了对空气中的酒精浓度的快速、准确检测。

毕业设计（论文）开题报告题目：基于单片机的酒精气体检测系统设计专业：电子信息工程1选题的背景、意义气体与人类的日常生活密切相关，从工厂企业到居民家庭，酒精泄露的检测、监控以及对酒后驾车的检测对居民的人身和财产安全都是十分重要且必不可少的。

现如今，由于人们的安全意思增强，对环境安全性和生活舒适性要求的提高，再加上气体传感器向低功耗、多功能、集成化方向的发展，因此，酒精浓度检测仪具有十分广阔的显示市场和潜在的市场要求。

单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能（可能还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的计算机系统。

单片微型计算机简称单片机，是典型的嵌入式微控制器（Microcontroller Unit），常用英文字母的缩写MCU表示单片机，它最早是被用在工业控制领域。

单片机由芯片内仅有CPU的专用处理器发展而来。

单片机内部也和电脑功能类似的模块，比如CPU，内存，并行总线，还有和硬盘作用相同的存储器件，不同的是它的这些部件性能都相对我们的家用电脑弱很多，不过价钱也是低的，一般不超过10元即可......用它来做一些控制电器一类不是很复杂的工作足矣了。

在计算机出现以前，有不少能工巧匠做出了不少精巧的机械。

进入电器时代后，人们借助电气技术实现了自动控制机械，自动生产线甚至自动工厂，并且大大地发展了控制理论。

然而，在一些大中型系统中自动化结果均不理想。

只有在计算机出现后，人们才见到了希望的曙光。

如今借助计算机逐渐实现了人类的梦想。

但是，计算机出现后的相当长的时间里，计算机作为科学武器，在科学的神圣殿堂里默默地工作，而工业现场的测控领域并没有得到真正的应用。

只有在单片机（Microcontroller)出现后，计算机才真正地从科学的神圣殿堂走入寻常百姓家，成为广大工程技术人员现代化技术革新，技术革命的有利武器。

基于单片机的酒精浓度测试系统的设计酒精浓度测试系统是一种常见的安全设备，广泛应用于交通管理、公共场所安全以及个人饮酒管理等领域。

本文将详细介绍一个基于单片机的酒精浓度测试系统的设计。

1.系统结构设计酒精浓度测试系统主要由传感器模块、单片机控制模块、显示模块和报警模块组成。

其中传感器模块负责检测环境中的酒精浓度，单片机控制模块负责采集传感器数据并进行处理，显示模块负责将处理后的数据显示在屏幕上，报警模块负责在酒精浓度超过设定阈值时进行报警。

2.传感器模块设计传感器模块一般采用气敏传感器，通过感应空气中的酒精气体浓度变化来判断酒精浓度水平。

在设计中需要选择合适的传感器以及合理的工作电压和电流。

3.单片机控制模块设计单片机控制模块主要负责采集传感器模块的数据，并进行处理。

首先需要配置单片机的通信接口和时钟，以及编写相应的程序进行数据采集。

然后，可以使用模拟转换技术将模拟信号转换为数字信号，并采用滤波算法对采集到的数据进行处理，以提高测试的准确性。

4.显示模块设计显示模块一般采用LCD显示屏或LED灯带等设备，用于将处理后的数据以可视化形式显示出来。

在设计中需要选择合适的显示设备，并编写相应的程序实现数据的显示。

5.报警模块设计报警模块可以采用蜂鸣器或者LED灯等设备，当酒精浓度超过设定阈值时，触发相应的报警信号。

在设计中需要选择合适的报警设备，并编写相应的程序实现报警功能。

6.系统整合设计在设计完成各个模块后，需要对系统进行整合，使其能够协调工作。

首先，需要将传感器模块与单片机控制模块连接，以实现数据的传输。

然后，将单片机控制模块与显示模块和报警模块连接，以实现数据的显示和报警功能。

7.系统测试与优化系统设计完成后，需要进行测试和优化，以确保系统的稳定性和准确性。

首先，可以使用标准酒精溶液对系统进行测试，验证其测量准确性。

然后，可以进行实际应用测试，检验系统在不同环境条件下的适用性。

在测试过程中，可以根据实际需求对系统进行优化调整，以提高系统的性能和可靠性。
