6-1平面连杆机构练习题(一)

04 平面连杆机构及其设计1.在 条件下，曲柄滑块机构具有急回特性。

2.机构中传动角γ和压力角α 之和等于 。

3.在铰链四杆机构中，当最短构件和最长构件的长度之和大于其他两构件长度之和时， 只能获得 机构。

4.平面连杆机构是由许多刚性构件用 联接而形成的机构。

5.在图示导杆机构中，AB 为主动件时，该机构传动角的值为 。

6.在摆动导杆机构中，导杆摆角ψ£=30o ，其行程速度变化系数K 的值为 。

7.在四杆机构中AB BC CD AD AD ====40406060,,,,为机架，该机构是 。

8.铰链四杆机构具有急回特性时其极位夹角θ值 ，对心曲柄滑块机构的θ值 ， 所以它 急回特性，摆动导杆机构 急回特性。

9.对心曲柄滑块机构曲柄长为a ，连杆长为b ，则最小传动角γmin 等于 ，它出现在 位置。

10.在四连杆机构中，能实现急回运动的机构有（1） ，(2) ，（3） 。

11.铰 链 四 杆 机 构 有 曲 柄 的 条 件 是 ，双 摇 杆机 构 存 在 的 条 件是 。

(用 文 字 说 明 ）12.图示运动链，当选择 杆为机架时为双曲柄机构；选择 杆为机架时为 双摇杆机构；选择 杆为机架时则为曲柄摇杆机构。

13.在曲柄滑块机构中，若以曲柄为主动件、滑块为从动件，则不会出现“死点位置”，因最小传动角γmin>，最大压力角αmax<；反之，若以滑块为主动件、曲柄为从动件，则在曲柄与连杆两次共线的位置，就是，因为该处γmin=，αmax=。

14.当铰链四杆机构各杆长为：a=50mm，b=60mm，c=70 mm，d=200mm。

则四杆机构就。

15.当四杆机构的压力角α=90︒时，传动角等于，该机构处于位置。

16.在曲柄摇杆机构中，最小传动角发生的位置在。

17.通常压力角α是指间所夹锐角。

18.铰链四杆机构曲柄、连杆、机架能同时共线的条件是。

19.一对心式曲柄滑块机构，若以滑块为机架，则将演化成机构。

认识平面连杆机构（1）一、填空题1、在铰链四杆机构中，固定不动的构件称为，能作整周转动的称为，与机架不相连的构件称为，只能在小于360°的某一角度内摆动的构件称为。

2、铰链四杆机构的三种基本形式是、、。

3、四杆机构中若对杆两两平行且相等，则构成机构。

4、铰链四杆机构中的两个连架杆，一个作匀速转动，另一个作非匀速摆动，则构成机构；若一个连架杆作匀速回转时，另一个作周期性非匀速回转，则构成机构；若两个连架杆都在某一角度内作摆动，则构成机构。

5、平面四杆机构的两个连架杆，可以有一个是，另一个是，也可以两个都是或都是。

6、飞机起落架属于机构，汽车的雨刮器属于机构。

7、草地洒水器机构属于机构，雷达天线角度调整机构属于机构；缝纫机踏板属于机构，惯性筛机构属于机构，汽车自卸翻斗装置属于机构，鹤式起重机属于机构，颚式破碎机属于机构，公共汽车车门启闭机构属于机构。

二、选择题1、铰链四杆机构中不予机架相连的构件称为（）A. 曲柄B.连杆C.连架杆D.摇杆2、以下不属于双曲柄机构的是（）A. 公共汽车车门启闭机构B.惯性筛C.铲斗车D.鹤式起重机3、平面四杆机构中各构件以（）相连接。

A. 转动副B.移动副C.螺旋副D.不确定4、曲柄摇杆机构中（）A.曲柄作等速回转运动，摇杆作等速往复摆动B.可将连续转动变成往复摆动，也可将往复摆动变成连续转动C.曲柄和连杆作整周回转，摇杆作直线往复运动D.工作时一定会有死点位置产生5、（）等能把转动运动转变成往复摆动运动。

A．曲柄摇杆机构 B. 双曲柄机构` C. 双摇杆机构 D. 曲柄滑块机构6、（）等能把等速转动运动转变成旋转方向相同的变速转动运动。

A．曲柄摇杆机构 B.不等长双曲柄机构` C.双摇杆机构 D.平行四边形机构三、判断题1、平面连杆机构的基本形式，是铰链四杆机构。

（）2、曲柄和连杆都是连架杆。

（）3、平面四杆机构都有曲柄。

（）4、铰链四杆机构都有摇杆这个构件。

☼ 6-1-2《平面连杆机构》练习题（二）☼班级姓名学号一、填空题：1、曲柄摇杆机构能将主动件的运动转换成摇杆的。

2、曲柄摇杆机构也能将摇杆的转换为曲柄的运动。

3、曲柄摇杆机构中，以曲柄为主动件的实例有、、和，以摇杆为主动件的实例有。

4、双曲柄机构是当主动曲柄作转动时，从动曲柄随之作转动。

5、当两曲柄的长度相等而且平行时，称为双曲柄机构，两曲柄的旋转方向，角速度也。

6、双曲柄机构如果对边杆长度都相等，但互不平行，则称为双曲柄机构，两曲柄的旋转方向，且角速度。

7、两个构件之间以面接触的运动副称为,其中如果两构件间只能作相对转动时,称为。

8、曲柄摇杆机构产生“死点”位置的条件是：摇杆为件，曲柄为件或者是把运动转换成运动。

9、曲柄摇杆机构出现急回运动特性的条件是：摇杆为件，曲柄为件或者是把运动转换成运动。

10、曲柄摇杆机构的不等于00，则急回特性系数，机构就具有急回特性。

11、连杆机构的“死点”位置，将使机构在传动中出现或发生运动方向等现象。

12、在实际生产中，常常利用急回运动这个特性，来缩短的时间，从而提高机械的。

13、曲柄摇杆机构的摇杆作主动件时，将与从动件的位置称为曲柄的“死点”位置。

14、曲柄摇杆机构只有当为主动件时，机构才会出现“死点”。

若以为主动件时，则无“死点”。

二、判断题：（）1、当机构的极位夹角θ=00时，机构无急回特性。

（）2、在有曲柄的平面连杆机构中，曲柄的极位夹角θ，可以等于00，也可以大于00。

（）3、机构是否存在死点位置与机构取那个构件为原动件无关。

（）4、曲柄的极位夹角θ越大，机构的急回特性系数K也越大，机构的急回特性也越显著。

（）5、对曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。

（）6、极位夹角是衡量机构急回特性的重要指标。

极位夹角越大，则机构的急回特性越明显。

（）7、在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。

（）8、在平面连杆机构中，只要曲柄和连杆共线，这个位置就是曲柄的“死点”位置。

一、选择题1.如图所示，平面铰链四杆机构CD段属于：＿＿＿＿B．曲柄C．摇杆D．导杆2.A. 等速B. 不等速C. 等加速D. 等减速3. 当铰链四杆机构的最短杆与最长杆长度之小于或等于其余两杆长度之和，并以与最短杆邻杆为架时，该铰链四杆机构为＿＿＿＿。

A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构D. 导杆机构4. 连杆作平动运动的机构为＿＿＿＿机构。

A. 曲柄摇杆B.平行双曲柄C. 双摇杆D. 双曲柄5. 对心曲柄滑块机构中，设连杆长度为L, 曲柄长度为e，则滑块位移S为＿＿＿＿。

A. 2eB. 2LC. LD. L+ e6. 在偏心轮机构中，设连杆长度为L, 偏心距为e，则滑块位移S为＿＿＿＿。

A. 2eB. 2LC. LD. L+ e7. 在曲柄摇杆机构中，当＿＿＿＿为主动件时，会出现死点位置。

A. 曲柄B. 滑块C. 连杆D. 摇杆8. 平面铰链四杆机构中，能做整周旋转的连架杆称为＿＿＿＿，只能作往复摆动的连架杆称为＿＿＿＿。

Ａ. 曲柄／连杆Ｂ. 曲柄／摇杆Ｃ. 摇杆／曲柄Ｄ. 曲柄／导杆9. 铰链四杆机构的三种基本形式是：＿＿＿＿机构、＿＿＿＿机构和双摇杆机构。

A. 曲柄摇杆／曲柄滑块B. 曲柄摇杆／双曲柄C. 双曲柄／双连杆D. 曲柄摇杆／双连杆10. 当铰链四杆机构的最短杆与最长杆长度之小于或等于其余两杆长度之和，并以与最短杆为机架时，该铰链四杆机构为＿＿＿＿。

A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构D. 摇快机构11. 当铰链四杆机构的最短杆与最长杆长度之小于或等于其余两杆长度之和，并以最短杆相对的杆为机架时，该铰链四杆机构为＿＿＿＿。

A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构D. 滑块机构12. 当铰链四杆机构的最短杆与最长杆长度之大于或等于其余两杆长度之和，该铰链四杆机构为＿＿＿＿。

A. 曲柄摇杆机构B. 双曲柄机构C. 双摇杆机构D. 滑块机构13. 在＿＿＿＿机构中，主动曲柄的角速度与从动曲柄的角速度始终相等。

平面连杆机构练习题平面连杆机构 1一、单项选择题1、具有急回特性的四杆机构，其行程速度变化系数K的值（ C ）。

A.1B.1C. 1D. 12、在曲柄摇杆机构中，当摇杆为从动件时，最小传动角出现在（ B ）共线的位置。

A. 曲柄与连杆B. 曲柄与机架C. 摇杆与机架D. 摇杆与连杆3、铰链四杆机构有整转副的条件是：最短杆与最长杆长度之和（ C ）其余两杆长度之和。

A.<B.=C.D.4、四杆机构的急回特性是针对主动件作（ A ）而言的。

A. 等速转动B. 等速移动C. 变速转动D. 变速移动5、对心曲柄滑块机构以滑块为从动件时，其最小传动角min 出现在曲柄（A. 垂直于滑块导路A）的位置。

B. 垂直于连杆C. 与连杆共线D. 与机架共线6、如果铰链四杆机构中的最短杆与最长杆长度之和（ A ）其余两杆长度之和，则该机构中不存在整转副。

A. >B.C. <D.7、四杆机构的急回特性是针对从动件作（ D ）而言的。

A. 等速转动B. 等速移动C. 变速转动D.往复运动8、对心曲柄滑块机构以滑块为从动件时，其最大传动角max 为（ C ）。

A. 30B. 45C. 90D. 909、对于双摇杆机构，最短构件与最长构件长度之和（B）大于其它两构件长度之和。

一定不一定一定不 D. 在最短构件为机架10、对于曲柄滑块机构，当曲柄作等速转动时，从动件滑块（B）具有急回特性。

A. 一定B. 不一定C.一定不 D. 在极限位置11、当连杆机构位置一定时，取不同构件为原动件，机构压力角的数值（ B ）。

A. 相同B. 不同C. 与原动件转向有关 D. 与原动件转速大小有关12、铰链四杆机构中若最短杆与最长杆长度之和大于其他两杆长度之和，则机构中（C）。

A. 一定有曲柄存在B. 是否有曲柄存在取决于机架是否为最短构件C. 一定无曲柄存在D. 是否有曲柄存在取决于机架是否为最长构件二、填空题1、平面连杆机构是若干构件用低副连接组成的平面机构。

平面连杆机构一、填空：1、构件间用四个转动副相连的平面四杆机构，称为___________，它有___________、_____________与____________________三种根本类型。

2、铰链四杆机构中曲柄存在的条件是_________________________与______________，两条件必须同时满足。

3、连杆与机架的________________、两个曲柄的__________且_________一样的，称为平行四边形机构。

其运动特点是两曲柄的______________，______________。

4、在曲柄摇杆机构中，摇杆位于两极限位置时，曲柄所夹的锐角称为_________θ。

当θ______时，机构无急回特性；当θ______时，机构具有急回特性。

5、当平面连杆机构具有死点位置时，其死点有____个。

在死点位置时，该机构的______与__________处于共线状态。

6、曲柄滑块机构是由___________演化而来的，其滑块的移动距离〔行程〕H等于______的两倍。

7、铰链四杆机构中最短杆与最长杆长度之与大于___________时，那么不管取哪一杆作为机架，均只能构成_________机构。

8、家用缝纫机的踏板机构属于_______________机构，主动件是__________。

9、单缸内燃机属于____________机构，它以________为主动件。

该机构存在_____个死点位置。

10、在图示铰链四杆机构中，假设杆a最短，杆b最长，那么构成 C bB曲柄摇杆机构的条件是：⑴____________；⑵以杆_____为 c a机架，那么杆_____为曲柄。

构成双曲柄机构的条件是： D d A⑴___________________；⑵以杆_______为机架，那么杆_______为曲柄。

11、在上图示中，假设a=250mm，b=600mm，c=400mm，d=550mm。

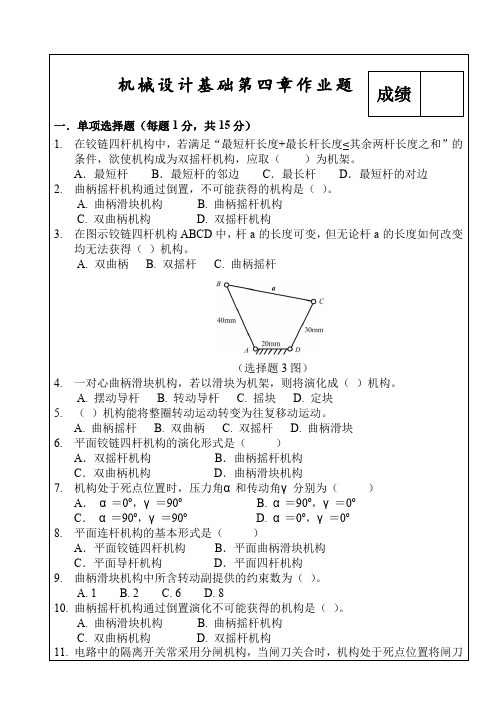

第4章平面连杆机构【思考题】4-1 平面四杆机构的基本形式是什么？它有哪些演化形式？演化的方式有哪些？4-2 什么是曲柄？平面四杆机构曲柄存在的条件是什么？曲柄是否就是最短杆？4-3 什么是行程速比系数？极位夹角？急回特性？三者之间关系如何？4-4 什么是平面连杆机构的死点？举出避免死点和利用死点进行工作的例子。

4-5 平面铰链四杆机构的主要演化形式有哪几种？它们是如何演化来的？4-6 平面四杆机构的设计方法有哪几种？它们的特点是什么？A级能力训练题1.平面四杆机构有无急回特性取决于________的大小。

2.机构中的运动副是指________________________，平面连杆机构是由许多刚性构件用________联接而成的机构。

3.铰链四杆机构有曲柄存在的必要条件是________。

（1）最短杆与最长杆长度之和小于或等于其它两杆长度之和（2）最短杆与最长杆长度之和大于其它两杆长度之和（3）以最短杆为机架或以最短杆相邻的杆为机架4.在铰链四杆机构中，最短杆与最长杆长度之和≤其余的两杆长之和。

a.当取与最短杆为机架时，机构为________________；b.当取最短杆相邻杆为机架时，机构为_______________；c.当取最短杆的对边杆为机架，机构为________________。

（1）双摇杆机构（2）导杆机构（3）双曲柄机构（4）曲柄摇杆机构5.对于双摇杆机构，最短构件与最长构件长度之和_______大于其余两构件长度之和。

（1）一定（2）不一定（3）一定不6.铰链四杆机构的压力角是指在不计摩擦情况下，连杆作用于________上的力与该力作用点速度间所夹的锐角。

（1）主动件（2）从动件（3）机架（4）连架杆7.当四杆机构处于死点位置时，机构的压力角________。

（1）为0°（2）为90°（3）与构件尺寸有关8.曲柄滑块机构的死点只能发生在________。

一、填空题：1．平面连杆机构是由一些刚性构件用低副连接组成的。

2．由四个构件通过低副联接而成的机构成为四杆机构。

3．在铰链四杆机构中，运动副全部是转动副。

4．在铰链四杆机构中，能作整周连续回转的连架杆称为曲柄。

5．在铰链四杆机构中，只能摆动的连架杆称为摇杆。

6．在铰链四杆机构中，与连架杆相连的构件称为连杆。

7．某些平面连杆机构具有急回特性。

从动件的急回性质一般用行程速度变化系数表示。

8．对心曲柄滑快机构无急回特性。

9．偏置曲柄滑快机构有急回特性。

10．对于原动件作匀速定轴转动，从动件相对机架作往复运动的连杆机构，是否有急回特性，取决于机构的极位夹角是否大于零。

11．机构处于死点时，其传动角等于０。

12．机构的压力角越小对传动越有利。

13．曲柄滑快机构，当取滑块为原动件时，可能有死点。

14．机构处在死点时，其压力角等于９０º。

15．平面连杆机构，至少需要４个构件。

二、判断题：1．平面连杆机构中，至少有一个连杆。

（√）2．平面连杆机构中，最少需要三个构件。

（×）3．平面连杆机构可利用急回特性，缩短非生产时间，提高生产率。

（√）4．平面连杆机构中，极位夹角θ越大，K值越大，急回运动的性质也越显著。

（√）5．有死点的机构不能产生运动。

（×）6．机构的压力角越大，传力越费劲，传动效率越低。

（√）7．曲柄摇杆机构中，曲柄为最短杆。

（√）8．双曲柄机构中，曲柄一定是最短杆。

（×）9．平面连杆机构中，可利用飞轮的惯性，使机构通过死点位置。

（√）10．平面连杆机构中，压力角的余角称为传动角。

（√）11．机构运转时，压力角是变化的。

（√）三、选择题：1．铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和 A 其他两杆之和。

A <=；B >=；C > 。

2．铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其他两杆之和，而充分条件是取 A 为机架。
