压缩机的组成一、引言压缩机是工业生产和日常生活中常见的设备，它主要用于将气体压缩成高压气体，以便在不同的工艺过程中使用。
压缩机有着复杂的结构和精确的工作原理，本文将对压缩机的组成进行详细的探讨。
二、压缩机的分类压缩机根据其工作原理和压缩介质的特性可以分为多种类型，主要有活塞式压缩机、螺杆式压缩机、离心式压缩机等。
不同类型的压缩机有着不同的组成结构和工作原理。
2.1 活塞式压缩机活塞式压缩机是一种通过活塞来实现气体的压缩的压缩机。
它由气缸、活塞、连杆、曲轴等组成。
•气缸：气缸是活塞式压缩机中的重要部件，用于封闭气体并产生压缩力。
•活塞：活塞是气缸内活动的零件，通过活塞运动驱动气体进行压缩。
•连杆：连杆将活塞和曲轴连接起来，将活塞运动转化为曲轴的旋转运动。
•曲轴：曲轴是活塞式压缩机的主要动力输出部件，将活塞的线性运动转化为旋转运动。
2.2 螺杆式压缩机螺杆式压缩机是一种通过螺杆来实现气体的压缩的压缩机。
它由主螺杆、从螺杆、定子、转子等组成。
•主螺杆和从螺杆：主螺杆和从螺杆是螺杆式压缩机中的关键部件，通过它们的旋转运动将气体压缩。
•定子：定子是螺杆式压缩机的固定零件，起到封闭和压缩气体的作用。
•转子：转子是定子和螺杆之间形成密封腔的零件，通过转子的运动将气体逐渐压缩。
2.3 离心式压缩机离心式压缩机是一种通过离心力来实现气体的压缩的压缩机。
它由离心轮、导向轮、机壳等组成。
•离心轮：离心轮是离心式压缩机中的关键部件，通过离心力将气体压缩。
•导向轮：导向轮用于引导气体流入离心轮之前的定向。
•机壳：机壳是离心式压缩机的外壳，用于固定和封闭压缩机的内部结构。
三、压缩机的工作原理不同类型的压缩机具有不同的工作原理，但它们的主要目标都是将气体进行压缩。
下面以活塞式压缩机为例，介绍压缩机的工作原理。
1.吸气阶段：当活塞运动到最低点时，气缸内形成负压，吸入外界气体。
2.压缩阶段：当活塞向上移动，气缸内的气体被压缩，压力逐渐升高。
活塞压缩机的结构及部件组成活塞压缩机是一种常用的机械压缩机，它通过活塞运动将气体压缩，是工业领域中常见的压缩设备之一。
本文将介绍活塞压缩机的结构及部件组成。
1. 结构1.1 活塞气缸活塞气缸是活塞压缩机的主要组成部分，承载着活塞的运动。
活塞气缸通常由铸铁或钢材料制成，具有较高的强度和耐磨损性。
1.2 活塞活塞是活塞压缩机中最关键的部件之一，它通过往复运动使气体进行压缩。
活塞通常由铸铁或铝合金制成，具有较高的强度和轻量化的特点。
1.3 曲柄轴曲柄轴与活塞相连接，将活塞的往复运动转化为旋转运动。
曲柄轴通常由高强度合金钢材料制成，具有较高的弯曲和抗扭能力。
1.4 连杆连杆是将曲柄轴与活塞连接的部件，它使活塞的往复运动转化为曲柄轴的旋转运动。
连杆通常由高强度合金钢材料制成，具有较高的耐磨损和抗拉强度。
1.5 曲轴箱曲轴箱是曲柄轴和连杆的支撑部件，它承载着转动运动的曲柄轴和连杆，保证其平稳运转。
曲轴箱通常由钢板焊接而成，具有较高的刚性和耐腐蚀性。
1.6 缸盖缸盖位于活塞气缸的上方，用于密封活塞气缸。
缸盖通常由铸铁或铝合金制成，具有较高的密封性和耐高温性。
2. 部件组成2.1 吸气阀吸气阀是活塞压缩机的一个重要部件，用于控制气体的吸入和排出。
它通常由金属或弹簧材料制成，具有较好的密封性和耐腐蚀性。
2.2 排气阀排气阀与吸气阀相反，用于控制压缩气体的排出。
它的结构和材料与吸气阀类似，具有较好的密封性和耐腐蚀性。
2.3 冷却器冷却器用于冷却压缩机在工作过程中产生的热量，保证压缩机的正常运行。
冷却器通常由铜管和铝片制成，具有良好的散热性能。
2.4 润滑系统润滑系统用于对活塞压缩机各个部件进行润滑，减少磨损和能量损失。
它包括润滑油箱、油泵和油管等部件。
2.5 控制系统控制系统用于控制活塞压缩机的启停、压力调节和保护等功能。
它通常由压力开关、温度传感器和保护装置等组成。
结论活塞压缩机是一种重要的机械压缩设备，它通过活塞运动将气体进行压缩。
三种压缩机（往复式、螺杆式、离心式）性能特点、优缺点一、三种常见压缩制冷机介绍1、螺杆式压缩机螺杆式压缩机又称螺杆压缩机。
20世纪50年代，就有喷油螺杆式压缩机应用在制冷装置上，由于其结构简单，易损件少，能在大的压力差或压力比的工况下，排气温度低，对制冷剂中含有大量的润滑油（常称为湿行程）不敏感，有良好的输气量调节性，很快占据了大容量往复式压缩机的使用范围，而且不断地向中等容量范围延伸，广泛地应用在冷冻、冷藏、空调和化工工艺等制冷装置上。
以它为主机的螺杆式热泵从20世纪70年代初便开始用于采暖空调方面，有空气热源型、水热泵型、热回收型、冰蓄冷型等。
在工业方面，为了节能，亦采用螺杆式热泵作热回收。
2、离心式压缩机离心式压缩机是一种叶片旋转式压缩机（即透平式压缩机）。
在离心式压缩机中，高速旋转的叶轮给予气体的离心力作用，以及在扩压通道中给予气体的扩压作用, 使气体压力得到提高。
早期，由于这种压缩机只适于低，中压力、大流量的场合，而不为人们所注意。
由于化学工业的发展，各种大型化工厂，炼油厂的建立，离心式压缩机就成为压缩和输送化工生产中各种气体的关键机器，而占有极其重要的地位。
随着气体动力学研究的成就使离心压缩机的效率不断提高，又由于高压密封，小流量窄叶轮的加工，多油楔轴承等技术关键的研制成功，解决了离心压缩机向高压力，宽流量范围发展的一系列问题，使离心式压缩机的应用范围大为扩展，以致在很多场合可取代往复压缩机，而大大地扩大了应用范围。
3、往复活塞压缩机是各类压缩机中发展最早的一种，公元前1500年中国发明的木风箱为往复活塞压缩机的雏型。
18世纪末，英国制成第一台工业用往复活塞空气压缩机。
20世纪30年代开始出现迷宫压缩机，随后又出现各种无油润滑压缩机和隔膜压缩机。
50年代出现的对动型结构使大型往复活塞压缩机的尺寸大为减小，并且实现了单机多用。
活塞式压缩机使用历史悠久，是目前国内用得最多的制压缩机。
由于其压力范围广，能够适应较宽的能量范围，有高速、多缸、能量可调、热效率高、适用于多种工况等优点；其缺点是结构复杂，易损件多，检修周期短，对湿行程敏感，有脉冲振动，运行平稳性差。
活塞式压缩机活塞式压缩机设计活塞式压缩机简介活塞式压缩机的⼯作是⽓缸、⽓阀和在⽓缸中作往复运动的活塞所构成的⼯作容积不断变化来完成。
如果不考虑活塞式压缩机实际⼯作中的容积损失和能量损失（即理想⼯作过程），则活塞式压缩机曲轴每旋转⼀周所完成的⼯作，可分为吸⽓、压缩和排⽓过程。
吸⽓过程活塞从上⽌点开始向右移动，排⽓阀（⽚）关闭，吸⽓阀（⽚）打开，在压⼒下吸⼊制冷剂⽓；压缩过程活塞从下⽌点向上运动，吸、排汽阀处于关闭状态，⽓体在密闭的⽓缸中被压缩，由于⽓缸容积逐渐缩⼩，则压⼒、温度逐渐升⾼直⾄⽓缸内⽓体压⼒与排⽓压⼒相等。
压缩过程⼀般被看作是等熵过程。
排⽓过程活塞继续向上移动，致使⽓缸内的⽓体压⼒⼤于排⽓压⼒，则排⽓阀开启，⽓缸内的⽓体在活塞的推动下等压排出⽓缸进⼊排⽓管道，直⾄活塞运动到上⽌点。
此时由于排⽓阀弹簧⼒和阀⽚本⾝重⼒的作⽤，排⽓阀关闭排⽓结束。
⾄此，压缩机完成了⼀个由吸⽓、压缩和排⽓三个过程组成的⼯作循环。
此后，活塞⼜向下运动，重复上述三个过程，如此周⽽复始地进⾏循环。
这就是活塞式制冷压缩机的理想⼯作过程与原理。

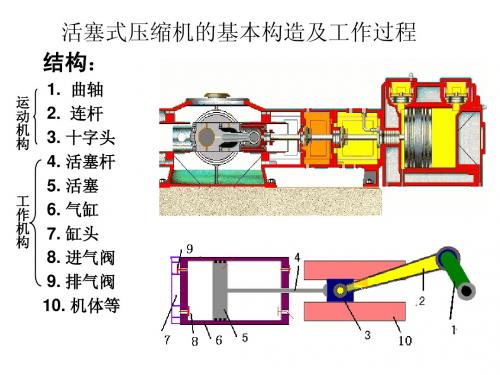

活塞式制冷压缩机基本构造活塞式制冷压缩机主要由机体、曲轴、连杆、活塞组、阀门、轴封、油泵、能量调节装置、油循环系统等部件组成。
机体机体：包括汽缸体和曲轴箱两部分，⼀般采⽤⾼强度灰铸铁（HT20-40）铸成⼀个整体。
它是⽀承汽缸套、曲轴连杆机构及其它所有零部件重量并保证各零部件之间具有正确的相对位置的本体。
汽缸采⽤汽缸套结构，安装在汽缸体上的缸套座孔中，便于当汽缸套磨损时维修或更换。
因⽽结构简单，检修⽅便。
曲轴曲轴：曲轴是活塞式制冷压缩机的主要部件之⼀，传递着压缩机的全部功率。
其主要作⽤是将电动机的旋转运动通过连杆改变为活塞的往复直线运动。
曲轴在运动时，承受拉、压、剪切、弯曲和扭转的交变复合负载，⼯作条件恶劣，要求具有⾜够的强度和刚度以及主轴颈与曲轴销的耐磨性。
故曲轴⼀般采⽤40、45或50号优质碳素钢锻造，但现在已⼴泛采⽤球墨铸铁（如QT50－1.5与QT60－2等）铸造。
压缩机工作原理及结构压缩机是一种用于将气体压缩成高压状态的设备。
它在许多工业和商业应用中起着重要的作用，如制冷、空调、压缩空气系统等。
了解压缩机的工作原理和结构对于正确操作和维护压缩机至关重要。
一、工作原理压缩机的工作原理基于气体的压缩过程。
当气体通过压缩机时，它会被压缩成更小的体积，从而增加气体的密度和压力。
这是通过压缩机内部的活塞或者旋转机构来实现的。
1. 活塞式压缩机工作原理活塞式压缩机是一种常见的压缩机类型。
它包括一个活塞和一个气缸，气缸内部有进气阀和排气阀。
当活塞向下挪移时，气缸内的气体通过进气阀进入气缸。
当活塞向上挪移时，气缸内的气体被压缩，并通过排气阀排出。
2. 旋转式压缩机工作原理旋转式压缩机使用旋转机构来压缩气体。
常见的旋转式压缩机类型包括螺杆式压缩机和离心式压缩机。
螺杆式压缩机通过两个螺杆的旋转来压缩气体，而离心式压缩机则通过高速旋转的离心轮来压缩气体。
二、结构组成不同类型的压缩机在结构上可能有所不同，但通常包括以下几个主要组成部份：1. 压缩机壳体压缩机壳体是压缩机的外部壳体，用于保护内部机械和组件。
壳体通常由坚固的金属材料制成，具有良好的密封性能和耐腐蚀性。
2. 活塞或者旋转机构活塞或者旋转机构是压缩机的核心部件，用于实现气体的压缩过程。
活塞式压缩机包括活塞、连杆和曲轴等组件，而旋转式压缩机包括旋转轴、螺杆或者离心轮等组件。
3. 进气阀和排气阀进气阀和排气阀是控制气体流动的关键部件。
进气阀用于允许气体进入压缩机，而排气阀用于允许压缩后的气体排出。
4. 冷却系统压缩机在工作过程中会产生大量的热量，因此需要冷却系统来降低温度。
冷却系统通常包括冷却风扇、散热片和冷却剂等组件，用于将热量散发到周围环境中。
5. 控制系统控制系统用于监测和控制压缩机的运行状态。
它通常包括传感器、控制面板和自动控制装置等组件，可以实现自动调节和保护功能。
三、应用领域压缩机广泛应用于许多行业和领域，包括以下几个主要应用领域：1. 制冷和空调压缩机在制冷和空调系统中起着关键作用。
活塞式空气压缩机的结构和控制原理活塞式空气压缩机是一种常见且广泛使用的压缩机类型。
它通过活塞运动，将气体压缩为高压气体，以供各种工业和商业应用所需。
本文将介绍活塞式空气压缩机的结构和控制原理。
结构活塞式空气压缩机主要由以下几个主要部件组成：1.活塞：活塞是空气压缩的关键部件。
它通过往复运动产生压缩力，将气体压缩到较高的压力。
活塞通常由金属制成，具有一定的密封性能，以防止气体泄漏。
2.缸体和缸套：缸体是容纳活塞的部件，通常由铸铁制成。
缸套是与活塞密封配合的内衬，能够减少摩擦和磨损，并提高密封性能。
3.曲轴连杆机构：曲轴连杆机构是将活塞的往复运动转化为旋转运动的部件。
它由曲轴、连杆和曲柄轮组成。
曲轴通过连杆与活塞相连，当活塞运动时，曲轴也跟随进行旋转运动。
4.进气阀和排气阀：进气阀和排气阀分别用于控制气体的进出。
进气阀使空气进入缸体，在压缩过程中关闭，而排气阀在压缩结束后打开，使高压气体排出。
控制原理活塞式空气压缩机的控制原理主要包括以下几个方面：1.压缩比控制：压缩比是指进入压缩机的气体的出口压力与进口压力的比值。
通过调整进气阀和排气阀的开启时间和幅度，可以控制压缩比。
压缩比的大小直接影响到压缩机的输出功率和效率。
2.运行状态监测：活塞式空气压缩机在运行过程中需要实时监测其状态。
通过传感器可以监测压缩机的温度、压力和转速等参数，并实时反馈给控制系统。
控制系统可以根据这些参数进行调整，确保压缩机的安全运行。
3.轴承润滑：活塞式空气压缩机的曲轴和连杆等运动部件需要润滑油膜的支持，以减少摩擦和磨损。
控制系统需要监测润滑油的流量和压力，确保润滑系统的正常运行。
4.故障诊断和保护：活塞式空气压缩机在长时间运行过程中可能会发生故障，如曲轴断裂、活塞密封失效等。
控制系统需要能够及时诊断和保护，以避免继续运行造成更严重的损坏。
在实际应用中，活塞式空气压缩机的结构和控制原理可以根据具体的需求进行调整和优化，以提高其效率和可靠性。
活塞压缩机转子压缩机的分类
活塞压缩机和转子压缩机是两种常见的压缩机类型，它们在工业生产中具有重要的地位。
本文将分别介绍这两种压缩机的分类。
一、活塞压缩机分类
活塞压缩机是利用活塞的上下运动实现气体压缩的一种压缩机。
根据气体压缩的方式可将活塞压缩机分为以下几类：
1.单级活塞式压缩机
单级活塞式压缩机工作过程简单，结构较为简单，操作方便，容易维修，被广泛应用于各个领域。
2.多级活塞式压缩机
多级活塞式压缩机比单级压缩机具有更高的压缩比，能够实现更高的压缩效率，但结构复杂，维修难度大。
3.离心式活塞压缩机
离心式活塞压缩机是一种结构特殊的活塞式压缩机，其工作原理是活塞在离心力的作用下实现气体压缩，具有高效节能的特点，但是制造成本较高。
二、转子压缩机分类
转子压缩机是利用旋转运动实现气体压缩的一种压缩机。
根据压缩机内部结构不同，可将转子压缩机分为以下几类：
1.螺杆式压缩机
螺杆式压缩机是一种结构简单、效率高、噪音小的压缩机，广泛用于空调、制冷、石油等领域。
2.齿轮式压缩机
齿轮式压缩机是一种结构紧凑、运行平稳的压缩机，具有高效节能的特点，但由于结构复杂，制造成本较高。
3.滑动式压缩机
滑动式压缩机是一种结构精简、体积小、噪音低的压缩机，广泛应用于空气压缩机、喷涂设备、食品加工等领域。
活塞压缩机和转子压缩机都是重要的压缩机类型，它们在不同领域中都扮演着重要的角色。
不同类型的压缩机具有各自的特点和优缺点，选择适合的压缩机对于提高生产效率、降低能源消耗具有重要的意义。
