制冷压缩机绪论1

制冷压缩机原理
制冷压缩机是一种常用的制冷设备，主要通过利用压缩机的工作原理来实现制冷效果。

制冷压缩机通常由压缩机、冷凝器、膨胀阀和蒸发器等部分组成。

制冷压缩机的工作原理如下：首先，压缩机将低温低压的制冷剂气体吸入压缩腔，并通过活塞运动使其压缩，从而提高其压力和温度。

随后，高温高压的制冷剂气体进入冷凝器，与外界的空气进行热交换，从而散热并降温。

在热交换过程中，制冷剂气体由于散热而转化为高压冷凝液。

接着，高压冷凝液通过膨胀阀进入蒸发器。

膨胀阀的作用是降低制冷剂气体的压力，使其迅速膨胀，从而引起液体制冷剂的蒸发。

在蒸发器内部，制冷剂吸收外界热量，从而吸热并产生低温低压的制冷剂蒸汽。

最后，制冷剂蒸汽再次被压缩机吸入并重新压缩，进入一个新的制冷循环。

整个制冷过程依靠不断地循环压缩和蒸发，从而使制冷压缩机能源源不断地提供制冷效果。

制冷压缩机的原理基于制冷剂在不同压力下的相变特性，通过压缩蒸发循环实现制冷效果。

制冷压缩机的选择和设计需要考虑制冷剂的特性、制冷负荷以及系统的效率和可靠性等因素。

在实际应用中，制冷压缩机广泛应用于空调、冷柜、冷库等各种制冷设备中。

第一章制冷压缩机概述1.1制冷压缩机的种类与分类制冷压缩机作用:l、从蒸发器中吸入低温低压制冷剂蒸气2、提高压力(压缩)，以创造在较高温度下冷凝的条件;3、输送制冷剂，使制冷剂完成制冷循环。

一、压缩机的种类根据工作方式的不同可分为两大类——容积型与速度型。

1、容积型压缩机1)工作原理：一定容积气体被吸入汽缸，继而在气缸中其容积被强制缩小，压力升高，当达到一定压力时，气体被强制排出气缸。

2）特点：吸排气过程间歇进行，流动并非连续流动。

3）形式往复活塞式-----活塞式滚动转子式滑片式螺杆式单螺杆和双螺杆涡旋式2、速度型1）定义：气体压力的增长由气体速度转化而成。

2）特点：压缩过程连续进行，流动稳定。

3）形式：离心式压缩机。

Fiash1-1 1-2 1-3 1-4 1-53 各类型压缩机工作原理简介1）往复活塞式压缩机利用气缸中活塞的往复运动来压缩气缸中的气体的。

2）回转式：利用气缸内转自旋转时引起气缸容积缩小而实现对气缸压缩的机器。

①螺杆式压缩机：利用置于集体内呈“∞”字形气缸中一对相啮合的带螺旋槽的阳转子和阴转子旋转时，造成的螺旋形齿间容积周期性扩大和缩小而实现对气缸的吸入、压缩、排出。

②滑片式压缩机：圆柱形气缸内安装轴与气缸中心有一偏心距的转子，且在其径向装有若干片可沿凹槽径向滑动的滑片。

③漆动转子式压缩机：圆柱形气缸内装一个离旋转中心最近处的表面始终与气缸内表面接触的偏心转子和装载气缸上能始终垂直压向偏心转子表面的一块上下滑动的刮片组成的月牙可见的容积周期性变化完成。

3）速度型：利用叶轮的高速旋转带动气体旋转。

转速高，体积小，结构简单，运转平稳，制冷量大。

二、制冷压缩机的分类1、根据工作的蒸发温度范围分类：高温制冷压缩机 -10—- 0℃中温制冷压缩机 -15--- 0℃低温制冷压缩机 -40--- -15℃2、按密封结构形式分类：1）开启式压缩机：原动机独立与制冷系统之外的压机形式。

特点：（1）压缩机曲轴输入端伸出机体，通过传动装置与原动机相连，伸出部位要用轴封装置防止泄漏。

压缩机原理》课程教学大纲一、课程基本信息课程代码：050007 课程名称：压缩机原理英文名称：Principles of Compressor 课程类别：专业限选课学时：54学分：3.0适用对象: 热能与动力工程专业本科生（建筑环境与设备方向）考核方式：考试，平时成绩占总成绩的30％先修课程：高等数学、普通物理二、课程简介中文简介该课程是热能与动力工程专业本科生（建筑环境与设备方向）一门重要的专业限选课，制冷压缩机可以说是蒸汽压缩式制冷机的＂心脏＂，没有它，制冷循环就无法实现，制冷系统也不可能正常工作，完善的空调系统也失去了必备的条件。

因此，该课程主要介绍了各种不同类型的制冷压缩机的工作原理和零部件的作用及结构特点，仔细分析了影响压缩机性能指标的各种因素，重点讲述了压缩机能量调节的各种方法，为后续课程的学习及今后的工作打下了基础。

英文简介It is an important course for the field of refrigerating and air condition. The refrigerating compressor is the heart of refrigerating system. The refrigerating cycle couldn ' t be achieved, refrigeratingsystem and air conditioning system couldn ' t work normally without the compressor. So, the working principle and characteristics of different kinds of compressor is introduced. It is analyzed of different factor on characteristics of compressor. It is he main point of different kinds of regulating energy. It makethe foundation for the future study and work.三、课程性质与教学目的本课程是热能与动力工程专业本科生（建筑环境与设备方向）的一门主要专业限选课。

制冷压缩机工作原理制冷压缩机是制冷系统中的核心部件，它通过压缩工质气体来实现制冷循环，从而达到降低温度的目的。

在制冷压缩机的工作过程中，主要涉及到蒸汽压缩、冷凝、膨胀和蒸发等几个基本过程。

下面将对制冷压缩机的工作原理进行详细介绍。

首先，制冷压缩机的工作原理基于蒸汽压缩循环。

当制冷压缩机启动时，它会吸入低温低压的蒸汽，然后通过压缩工作质使其压缩成高温高压的蒸汽。

这一过程需要消耗大量的功率，因此制冷压缩机通常会配备电机或者发动机来提供动力。

接着，高温高压的蒸汽会进入冷凝器，通过冷却换热的方式将其冷却成高压液体。

在这一过程中，制冷压缩机释放掉了大量的热量，使得蒸汽的温度和压力得以降低。

冷凝后的高压液体会通过管道输送到膨胀阀处。

然后，高压液体通过膨胀阀的作用迅速膨胀成低温低压的液体，这一过程会造成液体的温度急剧下降。

低温低压的液体进入蒸发器后，会吸收外界的热量，从而蒸发成低温低压的蒸汽。

这样就形成了一个循环，制冷压缩机不断地将低温低压的蒸汽吸入，压缩成高温高压的蒸汽，然后通过冷凝、膨胀和蒸发等过程，实现制冷循环。

在这一过程中，制冷压缩机的工作原理涉及到热力学、流体力学和传热学等多个学科的知识。

通过合理地设计和控制，制冷压缩机可以实现高效、稳定的制冷效果。

不同类型的制冷压缩机在工作原理上可能会有所不同，但基本的蒸汽压缩循环原理是相通的。

总的来说，制冷压缩机的工作原理是基于蒸汽压缩循环的，通过压缩、冷凝、膨胀和蒸发等过程，实现制冷循环。

制冷压缩机在工作原理上有着严谨的逻辑和科学的基础，它为现代社会的制冷系统提供了重要的支持和保障。

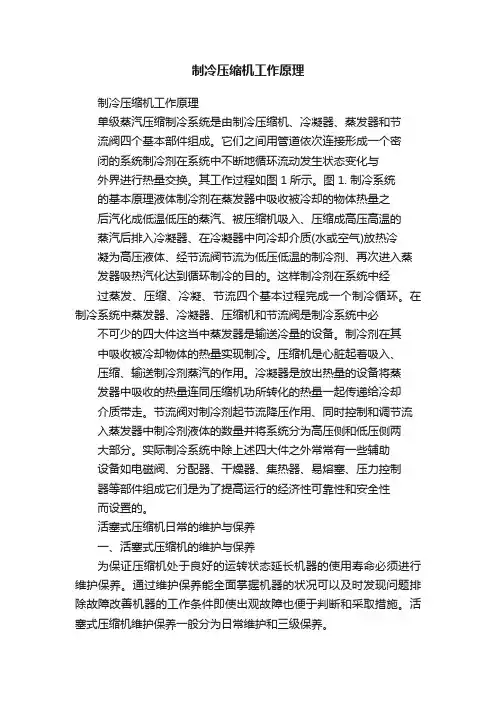

制冷压缩机工作原理制冷压缩机工作原理单级蒸汽压缩制冷系统是由制冷压缩机、冷凝器、蒸发器和节流阀四个基本部件组成。

它们之间用管道依次连接形成一个密闭的系统制冷剂在系统中不断地循环流动发生状态变化与外界进行热量交换。

其工作过程如图1所示。

图1. 制冷系统的基本原理液体制冷剂在蒸发器中吸收被冷却的物体热量之后汽化成低温低压的蒸汽、被压缩机吸入、压缩成高压高温的蒸汽后排入冷凝器、在冷凝器中向冷却介质(水或空气)放热冷凝为高压液体、经节流阀节流为低压低温的制冷剂、再次进入蒸发器吸热汽化达到循环制冷的目的。

这样制冷剂在系统中经过蒸发、压缩、冷凝、节流四个基本过程完成一个制冷循环。

在制冷系统中蒸发器、冷凝器、压缩机和节流阀是制冷系统中必不可少的四大件这当中蒸发器是输送冷量的设备。

制冷剂在其中吸收被冷却物体的热量实现制冷。

压缩机是心脏起着吸入、压缩、输送制冷剂蒸汽的作用。

冷凝器是放出热量的设备将蒸发器中吸收的热量连同压缩机功所转化的热量一起传递给冷却介质带走。

节流阀对制冷剂起节流降压作用、同时控制和调节流入蒸发器中制冷剂液体的数量并将系统分为高压侧和低压侧两大部分。

实际制冷系统中除上述四大件之外常常有一些辅助设备如电磁阀、分配器、干燥器、集热器、易熔塞、压力控制器等部件组成它们是为了提高运行的经济性可靠性和安全性而设置的。

活塞式压缩机日常的维护与保养一、活塞式压缩机的维护与保养为保证压缩机处于良好的运转状态延长机器的使用寿命必须进行维护保养。

通过维护保养能全面掌握机器的状况可以及时发现问题排除故障改善机器的工作条件即使出观故障也便于判断和采取措施。

活塞式压缩机维护保养一般分为日常维护和三级保养。

(1)日常维护日常维护是操作人员必须履行的工作也是确保压缩机正常运转的条件之一。

日常维护主要内容有1)勤看各指示仪表如各级压力表、油压表、温度计、油温表等注意润滑情况如注油器、油箱和各润滑点以及冷却水流动的情况。

2)勤听机器运转的声音。

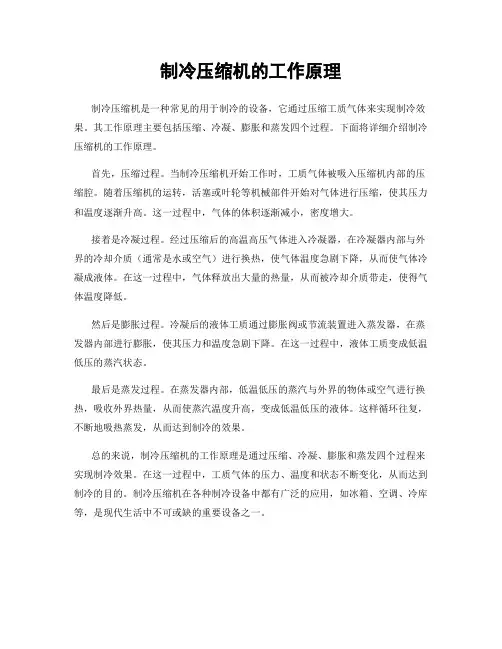

制冷压缩机的工作原理
制冷压缩机是一种常见的用于制冷的设备，它通过压缩工质气体来实现制冷效果。

其工作原理主要包括压缩、冷凝、膨胀和蒸发四个过程。

下面将详细介绍制冷压缩机的工作原理。

首先，压缩过程。

当制冷压缩机开始工作时，工质气体被吸入压缩机内部的压缩腔。

随着压缩机的运转，活塞或叶轮等机械部件开始对气体进行压缩，使其压力和温度逐渐升高。

这一过程中，气体的体积逐渐减小，密度增大。

接着是冷凝过程。

经过压缩后的高温高压气体进入冷凝器，在冷凝器内部与外界的冷却介质（通常是水或空气）进行换热，使气体温度急剧下降，从而使气体冷凝成液体。

在这一过程中，气体释放出大量的热量，从而被冷却介质带走，使得气体温度降低。

然后是膨胀过程。

冷凝后的液体工质通过膨胀阀或节流装置进入蒸发器，在蒸发器内部进行膨胀，使其压力和温度急剧下降。

在这一过程中，液体工质变成低温低压的蒸汽状态。

最后是蒸发过程。

在蒸发器内部，低温低压的蒸汽与外界的物体或空气进行换热，吸收外界热量，从而使蒸汽温度升高，变成低温低压的液体。

这样循环往复，不断地吸热蒸发，从而达到制冷的效果。

总的来说，制冷压缩机的工作原理是通过压缩、冷凝、膨胀和蒸发四个过程来实现制冷效果。

在这一过程中，工质气体的压力、温度和状态不断变化，从而达到制冷的目的。

制冷压缩机在各种制冷设备中都有广泛的应用，如冰箱、空调、冷库等，是现代生活中不可或缺的重要设备之一。

制冷压缩机工作原理浅述制冷压缩机是空调系统的核心部件，通常称为制冷机的主机。

科学技术的进步，新式空调系统不断出现，推动了制冷压缩机制造技术的不断进步。

从目前制冷压缩机的发展趋势来看，结构紧凑、高效节能以及微振低噪等特点是空调压缩机制造技术不断追求的目标。

下面对制冷压缩机做一个概述。

作用:1、从蒸发器中吸入蒸气，以保证蒸发器内一定的蒸发压力；2、提高压力(压缩)，以创造在较高温度下冷凝的条件；3、输送制冷剂，使制冷剂完成制冷循环。

压缩机的种类很多，根据工作原理的不同，空调压缩机可以分为定排量压缩机和变排量压缩机。

1、定排量压缩机的排气量是随着发动机的转速的提高而成比例提高的，它不能根据制冷的需求而自动改变功率输出，而且对发动机油耗的影响比较大。

它的控制一般通过采集蒸发器出风口的温度信号来实现，当温度达到设定的温度压缩机停止工作；当温度升高后，压缩机开始工作。

定排量压缩机也受空调系统压力的控制，当管路内压力过高时，压缩机停止工作。

2、变排量压缩机可以根据设定的温度自动调节功率输出。

空调控制系统不采集蒸发器出风口的温度信号，而是根据空调管路内压力变化信号来控制压缩机的压缩比从而自动调节出风口温度。

在制冷的全过程中，压缩机始终是工作的，制冷强度的调节完全依赖装在压缩机内部的压力调节阀来控制。

当空调管路内高压端压力过高时，压力调节阀缩短压缩机内活塞行程以减小压缩比，这样就会降低制冷强度。

当高压端压力下降到一定程度，低压端压力上升到一定程度时，压力调节阀则增大活塞行程以提高制冷强度。

根据工作方式的不同，可分为两大类——容积型与速度型。

容积型压缩机是靠工作腔容积的改变来实现吸气、压缩、排气等过程。

属于这类压缩机的有往复式压缩机和回转式压缩机。

速度型压缩机是靠高速旋转的凸轮对蒸气做功，压力升高，并完成输送蒸气的任务。

属于这类压缩机的有离心式和轴流式压缩机，目前常用的是离心式压缩机。

1、往复式压缩机的工作原理往复式压缩机又称活塞式压缩机。
