建材不燃性试验

建筑材料不燃性试验操作规程
1、试样制备：利用尺寸合适的环刀制取5组试样，试样为圆柱形，直径（45±2）mm，高度（50±3）mm，若不满足此高度，可通过叠加材料的层数和调整材料厚度来达到（50±3）mm，叠加材料中间用不超过0.5mm的铁丝将各层捆绑在一起。

2、称取实验前试样质量。

3、将试样装入试样架。

4、金属滑动杆插入试样中间位置。

5、在操作屏幕中点击自动、设置采集模块、创建设备、输出模块、创建设备、勾选试样中心温度及试样表面温度，输入试样初始质量。

6、点击预热，预热至750℃后，警报为结束，此时回归预热温差为±2℃。

7、点击开始试验后，将支撑件连同试样放入炉内。

8、若试样起火，按下“计时”记录起火时间，火灭后按下“计时”，记录火焰熄灭时间。

若试样未起火，则试验达到最终平衡或试验时间达到60min停止试验。

9、冷却至室温后称取残余质量，并输入残余质量。

10、第2~5个试样，重复2~9的步骤。

11、待所有试验结束，关闭机器，切断电源。

南通耀华建设工程质量检测有限公司。

建筑材料不燃性试验方法中华人民共和国国家标准目录1试验设备2炉壁温度的标定3试样4试验环境5试验程序6试验结果计算7判定条件8试验报告本方法是判定建筑材料是否具有不燃性的一种试验方法，它不适用于有涂层、面层或包以薄层的材料，也不直接反映建筑材料在实际火灾中具有的火灾危险性。

本方法参照采用ISO 1182－1983《建筑材料不燃性试验》。

1试验设备1．1试验炉见图1。

1．1．1耐火管：由密度为2800±300kg／m^3的矾土耐火材料制成，高150 ±lmm，内径75±1mm，壁厚10± lmm ，用耐火水泥固定电热带后的总壁厚不超过15mm。

经固定电热带后的耐火管安装方向不得倒置。

检查时应在耐火管的一条轴线上每隔10mm测定壁温,测得的温度分布大体为图2所示的实线形状。

1．1．2电热带：为3mmx0．2mm的镍铬带，比电阻约l．9n／m，缠绕密度应符合图3的规定。

1．1．3保温层：由壁板和上下盖板组成，板厚10±1mm，宜采用石棉水泥或类似的隔热材料。

保温层与耐火管之间应填入密度为140±20kg ／m的氧化镁粉。

1．1．4空气稳流器：由1mm厚的钢板制成，高500mm，上端内径75±1mm，均匀收缩到下端内径10±0．5mm，内表面应光滑。

同加热炉的连接应紧密，外表面上部用25mm厚的矿棉材料保温。

1．1．5通风罩：用与空气稳流器同一规格的钢板制成，高50mm，内径75±1mm。

同加热炉的连接应紧密，外表面用25mm厚的矿棉材料保温。

1．1．6气流罩：用2mm厚的钢板制成，高750mm，上端外径200mm ，下端外径340mm。

上部有9排共324个进气孔，孔径10mm。

下端有100mmx30mm的开口，用以放置试样脱落物的收集盒。

1．1．7插入装置：由不锈钢管制成，外径6mm，内径4mm。

其导杆部分能在导管内平稳地转动和上下滑动，以保证悬挂杆上的吊篮正确地位于规定位置。

建筑材料不燃性试验机
建筑材料不燃性试验机是一种专门用来测试建筑材料是否符合不燃标准的设备。

建筑材料不燃性试验机主要由燃烧室、燃烧控制系统、风速计、温度计、加热装置等组成，可以模拟建筑材料在火灾时所承受的环境和温度，以此来评估该材料的不燃性能。

设备原理
建筑材料不燃性试验机主要基于 ISO 1182 标准、 GB/T 5464 标准等国家标准
进行设计，可测试建筑材料在高温、高氧环境下的不燃性能。

测试时，首先样品被置于试验室中，随后引燃一小部分样品表面的火焰，并通过风速计和烟气分析仪等仪器记录温度、烟气生成量等参数，以此来评估材料的不燃性能。

设备特点
建筑材料不燃性试验机的特点主要包括：
•能模拟建筑材料在火灾时所承受的环境和温度，以此来评估材料的不燃性能。

•通过仪器记录和分析温度、烟气生成量等参数，获得数据准确、可靠。

•设备操作简单，仅需要按照程序一步步操作即可，减少操作人员的技术要求。

使用场景
建筑材料不燃性试验机主要应用于建筑材料行业，在新建大楼、公共空间、文
化设施等场景下进行使用。

它可以验证建筑和装饰材料的反应和燃烧特性、评估建筑材料的不燃性能，从而确保其在火灾时能够确保人员生命安全以及财产没有过度损失的情况下维持原状。

总结
建筑材料不燃性试验机是一种应用广泛、使用价值高的测试设备。

它可以帮助
我们了解建筑材料的不燃性能以及他们在紧急情况下如何保护人们的生命和财产安全，这对于我们的建筑安全至关重要。

一、实验目的加深对建筑材料火焰传播特性、阻火性能和耐热性能等基本概念的理解，测定材料经过一定时间的高温质量损失，温度变化情况。

试样二、实验原理1.取样：应足以代表该材料。

1.1尺寸：直径45－2mm 高度50±2mm 体积80±5cm^3如果材料厚度小于50mm，可由水平叠加层数来达到所要求的高度，成形的试样应在顶面加工一直径为2mm的中心孔，孔深直至试样的几何中心。

1.2数量：5个。

1.3状态调节：试样应在温度为60±5℃的通风干燥箱内放置20－24h，然后放人装有二氧化硅凝胶的干燥皿内冷却到环境温度。

2.实验装备2.1加热炉。

加热炉系统有电热线圈的耐火管，其外部覆盖有隔热层，锥形空气稳流器固定在加热炉底部，气流罩固定在加热炉顶部加热炉管应由表1 规定的密度为2800kg/m±300kg/m3的矾土耐火材料制成，高150mm±1mm，内径75mm±1mm，壁厚10mm±1mm。

2.2气流罩。

气流罩采用与空气稳流器相同的材料制成 安装在加热炉顶部。

气流罩高50mm、内径75mm±1mm，与加热炉的接口处的内表面应光滑。

气流罩外部采用一层25mm厚的矿棉材料隔热保温该材料在平均温度20°C 时的导热系数为0.04 W/(m²K)±0.01W/(m²K)。

2.3试样架。

试样架采用镍/铬或耐热钢丝制成，试样架底部安有一层耐热金属丝网盘，试样架质量为15g±2g。

试样架悬挂在一根外径6mm、内径4mm 的不锈钢管制成的支承件底端。

试样架配以适当的插入装置，能平稳地沿加热炉轴线下降，以保证试样在试验期间准确地位于加热炉的几何中心。

2.4插入装置。

插入装置为一根金属滑动杆，滑动杆能在加热炉侧面的垂直导槽内自由滑动。

2.5热电偶。

应采用绝缘型镍铬，镍铝铠装热电偶，外径为1.5mm 丝径为0.3mm。

建材防火阻燃试验
建材防火阻燃试验
随着现代化建筑的不断发展，建材的种类也愈加丰富，但是防火性能仍然是考验建材质量的一项重要指标。

建材防火性能指的是建筑材料在发生火灾时能够有效阻止火势蔓延的能力。

防火性能的好坏将直接影响建筑物的安全性及人员的生命财产安全，因此对建材的防火性能进行测试十分必要，是必不可少的一项工作。

建材防火阻燃试验是评价建材防火性能的一种主要方法之一。

本文将从建材防火阻燃试验的定义、测试标准和试验方法三个方面介绍该试验。

建材防火阻燃试验是通过一定的试验方法和标准来评价建筑材料在火灾条件下的防火性能的试验。

在试验中，通常将建材置于特定的火源下，测量建材在火灾条件下的燃烧时间、燃尽时间等数据，对建材的防火性能进行评价。

二、测试标准
建材防火性能的测试主要依据国家相关法律法规和标准，目前国内常用的测试标准有GB/T 8624-2012《建筑材料燃烧性能分级》、GB/T 31251-2014《建筑内装装饰材料防火试验方法》和ASTM E84-18《标准试验方法火焰传播性和烟羽散布性测定（加拿大美国）》等。

三、试验方法
建材防火阻燃试验的方法基本分为两种：定向试验和非定向试验。

定向试验是指在实验室中使用明火或热源将建材进行燃烧测试，评估其在火灾条件下的防火性能，这种试验更符合实际使用环境中的情况，但也更危险且成本高。

非定向试验是指通过超声波、紫外线等非火源方式，对建材的防火性能进行测试，消除了定向试验的危险问题，但也存在一定程度的误差。

需要注意的是，建材防火阻燃试验必须在专门的试验室和环境下进行，而且试验过程中的操作必须符合相关安全操作规程，以确保试
验的安全性和准确性。

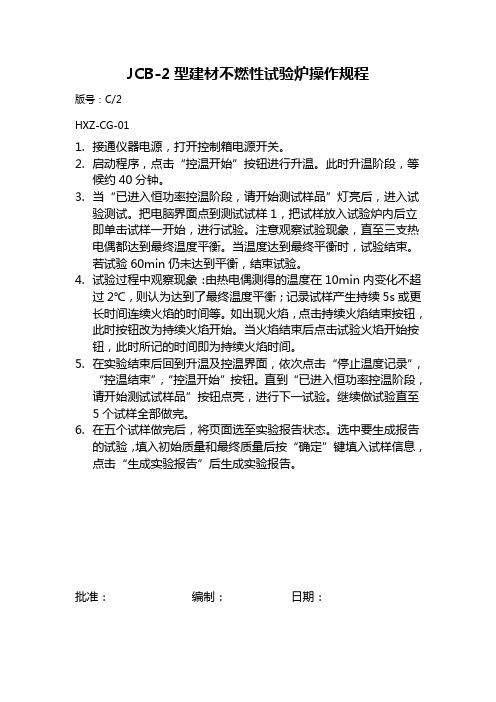

JCB-2型建材不燃性试验炉操作规程
版号：C/2 HXZ-CG-01
1.接通仪器电源，打开控制箱电源开关。

2.启动程序，点击“控温开始”按钮进行升温。

此时升温阶段，等
候约40分钟。

3.当“已进入恒功率控温阶段，请开始测试样品”灯亮后，进入试
验测试。

把电脑界面点到测试试样1，把试样放入试验炉内后立即单击试样一开始，进行试验。

注意观察试验现象，直至三支热电偶都达到最终温度平衡。

当温度达到最终平衡时，试验结束。

若试验60min仍未达到平衡，结束试验。

4.试验过程中观察现象：由热电偶测得的温度在10min内变化不超
过2℃，则认为达到了最终温度平衡；记录试样产生持续5s或更长时间连续火焰的时间等。

如出现火焰，点击持续火焰结束按钮，此时按钮改为持续火焰开始。

当火焰结束后点击试验火焰开始按钮，此时所记的时间即为持续火焰时间。

5.在实验结束后回到升温及控温界面，依次点击“停止温度记录”，
“控温结束”，“控温开始”按钮。

直到“已进入恒功率控温阶段，请开始测试试样品”按钮点亮，进行下一试验。

继续做试验直至5个试样全部做完。

6.在五个试样做完后，将页面选至实验报告状态。

选中要生成报告
的试验，填入初始质量和最终质量后按“确定”键填入试样信息，点击“生成实验报告”后生成实验报告。

批准：编制：日期：。

建筑材料燃烧性能的几种试验方法建筑材料燃烧性能的几种试验方法是什么下面为大家详细介绍。

1.建筑材料不燃性试验方法建筑材料不燃性试验方法（GB5464;85）是判定建筑材料是否具备不燃性的一种试验方法。

属于不燃性材料的建筑材料有钢材、混凝上、钢筋混凝土、粘上砖瓦、石膏板、玻璃、陶瓷、石材以及含有少量有机胶粘剂的陶瓷棉毡、板等。

不燃性材料无潜在的火灾危险，因此《建筑设计防火规范》（GBJ16-87）要求耐火等级为一级的建筑物的建筑构件必须采用不燃性材料制作;耐火等级为二级的建筑物除吊顶以外的其他建筑构件均必须采用不燃性材料制作。

从消防角度考虑，不燃性材料是室内装修的最理想使用材料。

2.建筑材料难燃性试验方法建筑材料难燃性试验方法（（GB2022-05）是在规定试验条件下.判断建筑材料是否具备难燃性的一种试验方法难燃性建筑材料受到火烧或高温作用时难起火、难微燃、难碳化，井且当火源移走后.燃烧或微燃立即停止如水泥木屑板、纸面石膏板、涂刷防火涂料的木板等。

属于这一级别的材料多为有机、无机复合材料。

3.建筑材料可燃性试验方法建筑材料可燃性试验方法（GB2022-05）是在规定的条件下判定建筑材料是否具备可燃性的试验方法可燃性材料受到火烧或高温作用能立即起火燃烧，当火源移走后，仍能继续燃烧。

有机材料多属于可燃性材料，如木材、纤维板、聚氯乙烯塑料板、橡胶地毯等。

可燃性材料火灾危险性大，在建筑中要严格限制使用。

达小到可燃性材料级别的均属于易燃性材料。

易燃性材料主要为薄型、多孔的有机高分子材料，如普通墙纸、聚苯乙烯饱沫板、厚度簇工3m。

的木板等。

查询更多建筑企业中标业绩、诚信信息、资质条件，马上一键查询结果，下载建设通。

建筑材料不燃性试验方法(GB5464-85)中华人民共和国国家标准建筑材料不燃性试验方法本方法是判定建筑材料是否具有不燃性的一种试验方法，它不适用于有涂层、面层或包以薄层的材料，也不直接反映建筑材料在实际火灾中具有的火灾危险性。

本方法参照采用ISO 1182－1983《建筑材料不燃性试验》。

1试验设备1．1试验炉见图1。

1．1．1耐火管：由密度为2800±300kg／m^3的矾土耐火材料制成，高 150 ±lmm，内径75±1mm，壁厚10± lmm ，用耐火水泥固定电热带后的总壁厚不超过15mm。

经固定电热带后的耐火管安装方向不得倒置。

检查时应在耐火管的一条轴线上每隔10mm测定壁温,测得的温度分布大体为图2所示的实线形状。

1．1．2电热带：为3mmx0．2mm的镍铬带，比电阻约l．9n／m，缠绕密度应符合图3的规定。

1．1．3保温层：由壁板和上下盖板组成，板厚10±1mm，宜采用石棉水泥或类似的隔热材料。

保温层与耐火管之间应填入密度为140±20kg／m的氧化镁粉。

1．1．4空气稳流器：由1mm厚的钢板制成，高500mm，上端内径75±1mm，均匀收缩到下端内径10±0．5mm，内表面应光滑。

同加热炉的连接应紧密，外表面上部用25mm厚的矿棉材料保温。

1．1．5通风罩：用与空气稳流器同一规格的钢板制成，高50mm，内径75±1mm。

同加热炉的连接应紧密，外表面用25mm厚的矿棉材料保温。

1．1．6气流罩：用2mm厚的钢板制成，高750mm，上端外径200mm ，下端外径340mm。

上部有9排共324个进气孔，孔径10mm。

下端有100mmx30mm的开口，用以放置试样脱落物的收集盒。

1．1．7插入装置：由不锈钢管制成，外径6mm，内径4mm。

其导杆部分能在导管内平稳地转动和上下滑动，以保证悬挂杆上的吊篮正确地位于规定位置。

建筑材料不燃性试验炉一：概述ZY6017D型建材料不燃性试验机符合GB/T5464-2010《建筑材料不燃性试验方法》标准要求，适用于在规定条件下判定建筑材料是否具有不燃性。

二：主要技术参数1、试验设备主要由加热炉与控制箱两大部分组成。

2、电源电压：AC220V±10%，50HZ，电流≤10A；3、稳定时间：从室温升至750℃≤1h；4、炉内温度：（750℃±10）℃；5、炉内温度漂移：＜5℃/10min；6、加热功率：800W—1000W；7、最大功率：1.5KW；8、功率加热电压：110V，电流＜11A；9、加热炉：Φ95mm×Φ75mm×Φ150mm，3mm×0.2mm的镍80%铬20%的电阻带；10、气流罩：Φ75mm*50mm；11、电控箱外形尺寸：L770mm*W500mm*H1720mm。

产品外观及主要部件展示与控制面板电源：此开关控制试验机电的通断。

试验电压：记录试验时通过的电压。

试验电流：记录加热时通过的电流。

电脑控制系统：试验操作控制系统。

主机电源：按下此钮，电脑主机通电，电脑启动。

三：使用环境1、地面平整，通风良好，不含易燃、易爆、腐蚀性气体和粉尘。

2、附近没有强电磁辐射源。

3、设备周围留有适当的维护空间。

4、环境温度：RT～35℃。

5、输入电源：AC220V/50Hz。

6、电压允许波动范围：220V±10%。

7、频率允许波动范围：50Hz±1%。

四：注意事项1、试验装置不要设在风口，也不要受到任何形式的强烈日照或人工光照，以利于对炉内火焰的观察。

试验过程中室温变化不要超过﹢5℃。

2、此设备在使用期间，必须可靠接地，否则有触电危险。

3、试验结束后，取试样架时，务必做好防护措施，以免高温烫伤。

4、此设备必须安置在干燥的室内环境，以防生锈。

5、为延长试验设备的使用寿命，请定期给设备通电。

6、每次试验结束后，都要清理试验现场，整理好试验设备，保持设备清洁。
