ZBG-I半桥式周边传动刮泥机技术说明（一）供货范围本公司为该项目提供的ZBG型半桥式周边传动刮泥机为成套装置，整套装置主要包括如下：工作桥（包括主梁、走道板等）；端梁驱动装置（包括端梁、齿轮减速机、电机、行走轮、滚动轴承座等）；中心支座、集电环装置等；中心稳流筒；刮泥装置（刮泥桁架、刮泥板、橡胶刮板等）；撇渣装置（撇渣板、刮渣耙、排渣斗、冲洗水阀等组合）；浮渣挡板、出水堰板、排渣堰门；止匕外，我公司将配备就地控制箱及配电与控制电缆、基础螺栓等安全、可靠和有效运行所须的全部附件。
（二）简述及工作原理本刮泥机按照CJ/T3042-1995 "污水处理用幅流式沉淀池周边传动刮泥机” 标准及贵方招标文件及图纸要求进行设计和制造，该机已是我公司成熟产品，并于2002年取得建设部科技成果推广项目证书ZBG型刮泥机适用于中心进水、周边出水的幅流式沉淀池排泥。
本刮泥机桥架为半桥形式，桥架端梁下设置有主动滚轮和从动滚轮各1个，轮距2000mm，每只滚轮的承载能力大于30000N，主动滚轮轴安装平行轴斜齿轮式减速电机进行独立的驱动，工作时，中心旋转头作为桥架的铰接支座周边滚轮以2.3m/min 线速度在池壁的走道上行驶，带动刮板组合、撇渣系统总成缓慢旋转。
刮板组合采用桁架结构联接于桥架的下方，刮板与刮板桁架长度方向成45°角，工作时，刮板组合边随桥架转动，边将池底的沉淀污泥由池周向中心集泥斗刮集，并靠池内的静水压经排泥管排出。
我公司根据本工程中间沉淀池工艺设计的条件（即每座池的污水量、总变化系数、进水SS、SS去除率、排泥浓度、刮泥板外缘线速度刮泥能力等参数）计算，确定刮泥板的高度为300mm,我公司对周边传动刮泥机的设计制造具有丰富的实践经验，并在机械结构、水力方面进行科学合理地计算，因此，我公司保证供货的ZBG型刮泥机在工程的日常运行中，完全能按规定的排泥浓度，达到排泥量的要求，而且保证不发生污泥的死区和堆积。
一、概述：机械搅拌澄清池搅拌机、刮泥机是将混合、絮凝反应及沉淀工艺综合在一个池内。
池中心有个叶轮，将原水加入药剂同澄清区沉降下来的回流泥浆混合,促进较大絮凝体的形成，泥浆回流量可通过叶轮开启度来控制。
由分离室进行沉淀分离，剩余污泥通过刮泥机刮集至排泥斗排出。
该池的优点是效率高且比较稳定，对原水水质和处理水量的变化适应性强等优点。
采用的无级电磁调速电机，可随水量、浊度、投药量的变化来调节电机转速，使叶轮速度合适.广泛行应用于污水处理厂中的二次沉淀池，对活性污泥进行沉淀、收集和排除。
二、设备清单三、主要技术参数:进水浊度：1000-5000毫克/升出水浊度: ≤10毫克/升停留时间1。
5小时刮吸泥机直径：φ13M驱动方式：中心驱动刮泥机电机减速机功率：1。
5KW搅拌机无级电磁调速电动机减速机 5 。
5KW （120-1200rpm）叶轮直径: 3.5M叶轮外缘线速度：0。
5-1.5m/s提升水头：0。
05 m搅拌浆外缘线速度: 0。
3-1.0 m/s刮板外缘线速度：1。
5 m/s-3.5 m/s-平台载荷≥1。
2T电机防腐等级: IP55绝缘等级: F级四、结构特点本机由刮泥机变速驱动装置、调流装置、搅拌机变速驱动装置、夹壳联轴器、搅拌机空心转轴、提升叶轮、搅拌浆叶、刮泥机主轴、刮泥机组件、出水堰板等部分组成。
刮泥机、搅拌机以中心支座为回转中心，与刮泥机变速驱动装置相连的刮泥机主轴,带动刮板沿池底转动。
与搅拌机变速驱动装置相连的搅拌机空心转轴带动搅拌浆叶转动。
为了安装、检修方便，各部件之间的联接,大部分采用螺栓联接,水下紧固件材质用不锈钢。
五、工作原理:该机的工作主要由回转、供电、搅拌、刮泥、排泥等主要部来完成，其工作原理如下：1、传动装置驱动装置一台1.5KW三相异步电机经过蜗轮蜗杆减速机带动刮泥机主轴,从而带动刮板沿池底转动，且设有过载保报护装置.和另一台采用无级电磁调速电动机带动搅拌机空心转轴,从而带动搅拌浆叶转动。
全自动反冲洗砂滤器工作原理一、全自动反冲洗砂滤器简介全自动反冲洗砂滤器是一种广泛应用于水处理领域的过滤设备。
它采用砂滤技术，通过物理过滤的方式去除水中的悬浮物、杂质、藻类等，提供清洁的水源。
全自动反冲洗砂滤器具有过滤效果好、处理量大、自动化程度高等优点，广泛应用于游泳池、公共澡堂、工业冷却水等场合。
二、全自动反冲洗砂滤器的工作原理全自动反冲洗砂滤器由过滤罐、布水器、排水系统、反冲洗系统等部分组成。
其工作原理主要分为过滤和反冲洗两个阶段。
1.过滤阶段：水流通过进水管进入过滤罐，经过布水器均匀分布到滤层表面。
在流动过程中，水中的悬浮物、杂质等被截留在滤层表面和滤料内部。
经过滤后的清洁水通过出水管排出，完成过滤过程。
2.反冲洗阶段：当过滤器运行一定时间后，滤层表面和滤料内部的杂质积累到一定程度，需要对其进行反冲洗以恢复过滤效果。
此时，全自动反冲洗砂滤器会自动启动反冲洗系统，关闭进出水阀，使过滤罐内的水位上升。
水位达到一定高度后，反冲洗水泵将水从底部打入，通过中心管向上冲刷滤层表面和滤料内部的杂质。
冲洗完成后，打开排水阀，将废水排出。
最后，再次打开进出水阀，使全自动反冲洗砂滤器重新进入过滤阶段。
三、全自动反冲洗砂滤器的优点1.自动化程度高：全自动反冲洗砂滤器配备有微电脑控制系统，可以自动完成过滤和反冲洗过程，大大降低了人工操作的难度和工作量。
2.过滤效果好：采用多层次滤料设计，可以更有效地去除水中的悬浮物、杂质、藻类等，提供清洁的水源。
3.处理量大：全自动反冲洗砂滤器的过滤罐容量大，处理能力强，能够满足大规模用水需求。
4.节能环保：全自动反冲洗砂滤器采用节能设计，可以有效降低能源消耗；同时，设备的自动排污功能可以将废水中的杂质进行有效处理，减少了环境污染。
5.易于维护：全自动反冲洗砂滤器的结构简单、紧凑，方便拆卸和清洗，降低了维护成本。
6.安全可靠：全自动反冲洗砂滤器配备有多重安全保护装置，如压力保护、水位保护等，保证了设备的安全运行。

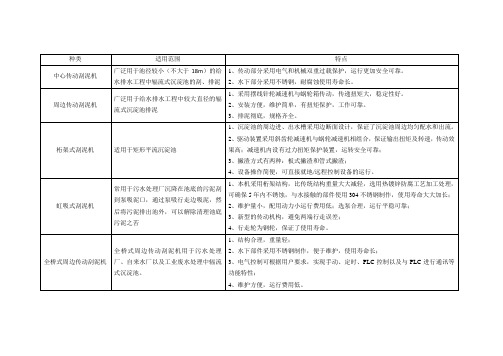

一、概述中心传动刮泥机，是活性污泥法处理污水工艺过程中沉积池的理想配套设备，适用于一沉池或二沉池，首要功能是为去除沉积池中沉积的污泥以及水面表层的漂浮物。
一般适用于大中型池径沉积池。
中心传动刮泥机，传动力矩大，中心支座与旋转桁架以铰接的方式衔接，刮泥机产生的扭矩作用于中心支座时即转化为中心旋转轴承的圆周磨擦力，因而受力条件较好，中心进水，排泥，周边出水，对水体的搅动小，有利于污泥的去除。
二、作业原理与首要优点2.1作业原理原水从池底经中心支墩上部流出，并经稳流筒配水后，呈辐射流向池子周边集水槽出水，随着辐向流速的下降，原水中的悬浮物被别离而沉降于池底，作业桥以中心支承为圆心，端部走轮在驱动设备的作用下沿池周回转运转，并带动对数螺旋线运转轨道的刮泥板缓慢滚动，污泥刮集至沉积池吸泥口，运用水位差将池底污泥吸入排泥槽，经过虹吸管进入中心筒排泥管排出;浮渣刮板将浮渣刮到排渣斗中，由排渣斗排至池外浮渣井。
上部浮渣由撇渣板撇至排渣斗排出，出水堰由自动清刷设备将堰板侧面的尘垢刷洗洁净。
2.2首要优点◎池底刮泥，水面撇渣，刷洗出水堰。
◎选用对数螺旋线刮泥，刮泥作用好。
◎选用新型铰支结构，使刮泥机的承载能力强，减少运转功率，下降运转本钱。
◎防腐功能强，运用寿命长。
◎设置机械、电气双重过载保护，运转安全平稳、牢靠。
◎传动设备进行优化规划，效率高、外形更漂亮。
◎设备操作维护简略，可完成远程操控。
三、首要结构及特点中心传动刮吸泥机首要有全桥式作业桥(包含走道、扶梯)、驱动设备、集泥槽、吸泥设备、抽真空及虹吸破坏系统、旋转固定组织、刮板组件、撇渣组织、排渣斗组合、出水堰清洗刷、操控柜及一切衔接件紧固件、备品备件等组成。
中心传动浓缩刮泥机主要由溢流装置、大梁及拦杆、进口管、传动装置、电器箱、稳流筒、主轴、浮渣耙板、刮集装置、水下轴承、小刮刀、渣斗、浮渣耙板等组成。
中心传动浓缩刮泥机能进一步分离浓缩池污泥中的自由水分，以减少污泥的体积，提高污泥浓度，将浓缩后污泥排除池外。
ZC G型中心传动刮泥机安装、使用和维护说明地址（ADD）：*******************邮编（PQ）： **************电话（TEL）： ************传真（FAX）： **************电邮（E-mail）：*********************ZCG型中心传动刮泥机安装、使用、维护说明书一、概述：该系列刮泥机结构简单，整台刮泥机的载荷都作用在工作桥架中心，又称悬挂式传动刮泥机，主要由摆线针轮减速机，联轴器，传动主轴、水下轴承、刮臂及刮板等部件组成。
该机一般用于池径较小的场合。
二、工作原理：污水经中心配水筒布水后均匀向沉淀池四周显幅射状流向溢水槽，随着流速的降低，污水中的悬浮物被分离而沉降于池低，刮臂及刮板由中心驱动机构带动下，定向将污泥括集到中心排泥槽中，靠静水压力将其从污泥管中排出。
根据工艺需要，有的进水方式可采用周边进水，有的在池的中部增加斜管等填料，加强除泥效果，进水方式又有不同。
三、设备外形及主要尺寸，基础图（图一）五、设备安装、使用及维护保养：1、安装前，安装单位应对各预埋件核对无误后，才能正式进场安装。
2、安装顺序：工作桥架——>中心驱动装置——>传动主轴——>水下轴承——>刮臂——>横拉索及垂直拉索——>刮板——>电源及控制箱A、工作桥架底面与池顶预埋件连接牢固，在安装减速机座平面上用水平仪测量，桥架的纵向水平（长度方向）≤0.3/1000，横向水平（宽度方向）≤0.2/1000，在安装传动主轴前先进行粗调，在刮板安装前应进行精调，最后固定。
B 、对较小池径(小于8米)的设备出厂时中心驱动装置安装在桥架上、对未安装的，在吊运及安装时，注意油漆及电机电源线的进线方向。
C、安装传动主轴及水下轴承时，传动主轴中心和池中心的重合误差不超过10mm，传动主轴和减速机输出轴用法兰联轴器连接。
水下轴承安装时，依据传动主轴端的位置，固定水下轴承。
智能制造与设计今 日 自 动 化Intelligent manufacturing and DesignAutomation Today46 ｜ 2020.3 今日自动化2020年第3期2020 No.34 结语通过本文的研究能够发现，在设计电气设备和设备的运行中运用PLC 技术，能够让设备的整体控制系统质量能有所保证，在开展控制的工作中技术上能有所保障。
如果想要电气设备的自控系统能够更好的发挥其作用，需要对其设计内容进行合理的把控，在整个运行的过程当中，可以将功能有效发挥。
在设计中运用PLC 技术，将重点内容呈现出来，从合理的角度对工作内容进行分析，从电气设备的自动化运行的情况来对型号进行选取，还能够用于调试系统。
PLC 技术的实际运用情况能将多项信息技术模块得以充分的利用，不但具有良好的抗干扰性，并且各项信号都能够转换成为电平，使设备自动化运行。
当电气设备故障诊断时也可以使用PLC 技术，所有发生故障信息都能够呈现出现并自动诊断，对于输出信号及输入信号给予分析，保护电力设备的有效运行。
参考文献[1] 张楚云.电气设备自动控制中应用PLC 技术的实践分析[J].电子世界，2018（9）：22-24.[2] 张娜.电气设备自动控制系统中PLC 的设计与运用分析[J].电子技术与软件工程，2015（11）：30-34.[3] 唐元恒，刘振岗.PLC 技术的原理、特点及其在电气设备自动控制中的实践研究[J].电子世界，2017（12）：16-18.[4] 张潮，郭京波，陈晓阳，等.基于三菱FX3U 系列PLC 的盾构电气控制系统设计[J]. 电工电气，2018（12）：56-58.[5] 怀全. 基于PLC 的大型电气工程设备故障自动诊断系统设计[J]. 自动化与仪器仪表，2017（12）：60-64.目前以地表水作为水源水，有95%以上的水厂都采用常规水处理工艺，在生产过程中平流沉淀池的出水集水槽与水接触的地方会长满青苔是一个普遍存在的问题，至今没有企业能解决这个问题，特别是在春夏秋三个季节，青苔生长影响水厂卫生形象而且影响供水水质。
刮泥机的工作原理嘿，朋友们！今天咱来唠唠刮泥机的工作原理。
你看啊，这刮泥机就像是一个勤劳的清洁工，在它的工作领域里默默耕耘。
它的主要任务呢，就是把沉淀池里那些沉淀下来的杂质呀、污泥呀啥的给清理掉。
想象一下，沉淀池就好比一个大池塘，里面的水静止不动的时候，那些脏东西就会慢慢沉到水底。
这时候，刮泥机就闪亮登场啦！它带着它的“小扫帚”，也就是刮泥板，慢悠悠地在池底溜达。
刮泥机的行动方式挺有意思的，它就像是在池塘底散步一样，一步一步地往前走，把那些沉淀的污泥都给推到一起。
这就好像我们扫地的时候，把垃圾都扫成一堆，是不是很好理解呀？它可不会嫌累，也不会偷懒，就那么认认真真地工作着。
而且啊，刮泥机还挺聪明的呢！它知道怎么才能把工作干得又好又快。
它会根据沉淀池的大小和形状，调整自己的步伐和路线。
要是沉淀池比较大，它就走得快一点；要是沉淀池形状比较特别，它也能灵活地改变自己的走向，保证每个角落的污泥都能被清理到。
你说它厉害不厉害？这要是靠人去清理沉淀池底的污泥，那可得费多大的劲呀！又得穿上防水服，还得拿着工具在那又脏又臭的水里搅和。
可刮泥机就不一样了，它啥都不怕，就在那默默地干活。
刮泥机工作的时候也挺安静的，不会吵到别人。
它就那么静静地在那里发挥着自己的作用，为我们的污水处理贡献着自己的力量。
咱再想想，如果没有刮泥机，那沉淀池里的污泥越积越多，最后会怎么样呢？那水不就没法用了嘛！所以说呀，刮泥机可真是个大功臣呢！总之，刮泥机就是这么一个神奇又实用的东西。
它虽然看起来不起眼，但却在我们看不到的地方发挥着巨大的作用。
它就像是一个默默守护我们环境的小天使，让我们的生活更加美好。
我们真应该好好感谢它，不是吗？。
