ATU操作指导书

ATU操作流程一、后台网址：http://221.176.65.12/index.jsp用户名:XXXX密码:XXXX二、计划管理操作步骤：1.ATU设备管理——XX省——XX市——XXXX（设备ID）登录后台，打开ATU设备管理，选择设备ID，设置1—7卡槽的号码。

2.测试计划——XX省——XX市——XXXX（设备ID）点击测试计划，选中一个，然后点击另存为，确定。

3.在计划列表找出新保存的计划（注：一般新保存出来的文件名称前面有“复制”字样），然后点击修改。

4.修改计划名称、下发时间、执行时间、网格类型、具体网格。

计划名称例：集团—XX市—网格X—XXXX（日期）a/pm下发时间: 一般情况会比执行时间提前10分钟，可以根据实际情况调整。

执行时间:（有两个时间段：1. 08:00—11:00 2. 18:00—21:00）网格类型:城市DT（网格1、网格2）干道DT（M1主干道网格）根据实际情况选择。

具体网格:选择网格类型之后再根据实际情况选择。

5.配置测试方案:配置模块的名称、号码、执行日期、执行时间。

配置模块的名称: 模块1——modem（数据回传）模块2——移动主叫模块3——移动被叫模块4——联通主叫模块5——联通被叫模块6——电信主叫模块7——电信被叫点击模块，修改模块的测试命令（注:点击名称下面的模块名称才可以修改测试命令，例:模块2—名称:移动主叫，点击移动主叫才能修改测试命令。

）模块2、4、6的呼叫号码分别对应设为被叫模块3、5、7的号码。

测试时间: 180S 通话间隔: 20S最长通话时间: 200S 进行MOS测试不呼叫语音评估服务器注:（电信最长通话时间为默认的300S）添加测试命令:移动、电信均为(GSM/TD/WCDMA 语音主/被叫)联通（W/G双模切换）三、后台监控管理1.事件监控: 监控模块2—6的状态、查看事件的类型、代码、名称跟时间。

2.告警监控: 主要查看ATU前台问题（例:端口的重启、电源的切换、是否有模块运转不正常等）3.状态监控: 主要查看ATU的内存，ATU的供电模式等数据。

ATU内部数据手动上传流程
提取数据方法如下：
1、修改电脑的本地连接中的IP地址为219.198.245.XX（IP第4位为不能为12，
12是一般RCU的固定IP的第四节，因此可以为除12外1～254的数，如200、123等），子网掩码按Tab键自动补齐即可。

2、用网线将设备与电脑连接起来。

3、使用ATU终端维护工具（ATU终端维护工具下载文件夹为：/安徽移动FTP/自动路测整改周报/自动路测资料/RcuToolsnew/）
4、数据管理
RCU测试数据能够实时保存在内置的CF卡中，当数据存储满之后会自动删除部分老数据存储新数据，依此循环，只要测试数据回传正常，不必担心存储卡空间不足的问题，数据管理选项能够对设备里面的数据进行删除或下载操作。

另外，需要指出的是，设备内部不仅仅生成移动集团统一的dtlog格式数据，同时还会生成鼎利格式的.rcu原始数据，原始数据与dtlog命名一致，只是文件后缀会多一个.rcu，鼎利格式的数据包含的信令更全面，能够使用鼎利后台navigator软件进行分析。

5、 上传数据
对于没有上传完成的测试数据，下载到电脑本地后，关闭RCU 设备电源，电脑能够上网，使用RCU 工具数据上传菜单，在地址栏添加集团服务器数据上传地址：221.176.65.13：8080，添加要上传的测试数据，对测试数据进行上传。

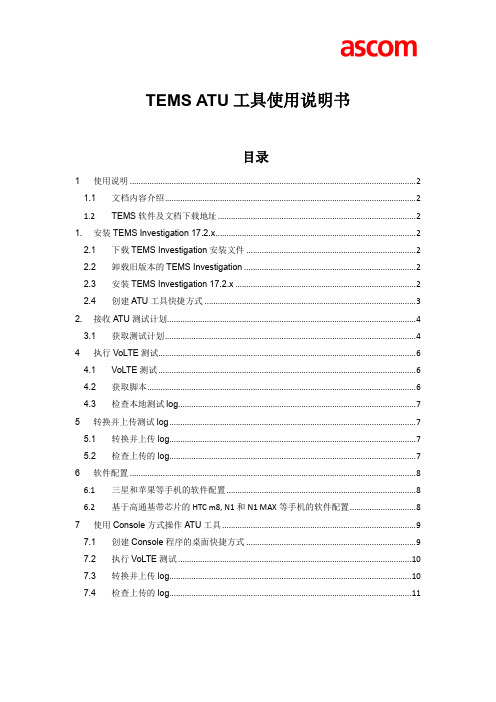

TEMS ATU工具使用说明书目录1使用说明 (2)1.1文档内容介绍 (2)1.2TEMS软件及文档下载地址 (2)1.安装TEMS Investigation 17.2.x (2)2.1下载TEMS Investigation安装文件 (2)2.2卸载旧版本的TEMS Investigation (2)2.3安装TEMS Investigation 17.2.x (2)2.4创建ATU工具快捷方式 (3)2.接收ATU测试计划 (4)3.1获取测试计划 (4)4执行VoLTE测试 (6)4.1VoLTE测试 (6)4.2获取脚本 (6)4.3检查本地测试log (7)5转换并上传测试log (7)5.1转换并上传log (7)5.2检查上传的log (7)6软件配置 (8)6.1三星和苹果等手机的软件配置 (8)6.2基于高通基带芯片的HTC m8, N1和N1 MAX等手机的软件配置 (8)7使用Console方式操作ATU工具 (9)7.1创建Console程序的桌面快捷方式 (9)7.2执行VoLTE测试 (10)7.3转换并上传log (10)7.4检查上传的log (11)1 使用说明1.1 文档内容介绍本文主要介绍TEMS ATU工具的操作使用方法。

TEMS ATU工具用于连接中国移动自动路测管理平台，下载测试计划、转换和上传测试数据等。

关于TEMS前台和后台软件的安装、配置，VoLTE测试设备（手机和MOS盒等）驱动安装以及配置等内容请参考360云盘上的《中国移动VoLTE测试软件操作手册TEMS_xxxx》。

1.2 TEMS软件及文档下载地址360Windows插件和中文指导书等。

下载链接为1. 安装TEMS Investigation 17.2.x2.1 下载TEMS Investigation安装文件从360云盘下载TEMS Investigation 17.2.x安装包。

1、ATU登陆网站和密码
ATU设备：http://221.176.65.12/index.jsp用户名：nanjing 密码：5rdxzse4
IPHONE5S：http://221.176.65.12:8089/index.jsp用户名：nanjing 密码：5rdxzse4
2、登陆后，ATU设备管理—江苏—南京，可以看到ATU设备运行状态，测试时打开ATU后
登陆到网页看看设备是否在线。

3、测试计划管理，选择ATU测试计划管理—江苏---南京—设备名，可以看到右侧该设备配置的所有测试计划。

具体配置方法点击添加，会弹出新的测试计划（具体方法等下次拉网时我来教大家自己配置）。

4、监控管理，主要用到LOG列表和flex监控两项，LOG列表可以查看已测试完成LOG的上传情况，测试完成后可以登录查找自己需要的LOG状态。

同时可以下载自己需要的LOG在ATU 1.1.0回放工具上分析。

FLEX点击后弹出如下窗口，选择自己的测试设备，会弹出详细的小窗口，从中可以看到设备运行状态和告警，已经测试状况，LOG情况等。

5、统计分析，选择多维度统计，点击添加
弹出如下对话窗口，根据实际情况填入统计项，得到统计结果，并可以点击右上角excel图标导出统计值。

6、IPHONE5S自动路测网与ATU类似，可下载LOG、统计测试结果、配置测试计划。

一、认识R C U1.整体介绍RCU是远程控制单元（Remote Control Unit）的缩写，是自动路测系统数据采集终端的典型代表，与服务器通过无线网络连接，主要用于车载DT测试，能适应高温、高湿度、多尘等恶劣环境。

RCU采用Linux操作系统，内部应用软件版本为test.tar.gz，位于/dos目录。

ATU(Automatic Test Unit)：中国移动采用的一种测试自动路测工具，测试网络包括GSM、WCDMA、CDMA2000、TD-SCDMA，测试设备可以同时4网同测，进行对比网络的覆盖率、接通率、话音质量、、MOS质量，以评估与竞争对手各个网络性能指标对比，并采取自动路测方式，数据直接上传服务器，减少人力资源，保证数据的真实性，现亦是CMCC内部考核的一个重要工具.2.RCU 2.0 硬件介绍每台RCU 2.0含有一个GPS模块、一个回传模块以及6个或8个测试模块。

RCU 2.0测试模块介绍:8个测试模块，通道2、3为移动GSM模块，通道4、5为联通WCDMA/GSM模块，通道6、7为电信CDMA模块，通道8、9为移动TD-SCDMA模块。

在WEB服务器上对应通道0为GPS模块，通道1为modem回传模块，通道2、3为移动GSM模块，通道4、5为联通WCDMA/GSM模块，通道6、7为电信CDMA/EVDO模块，通道8、9为移动TD-SCDMA/GSM模块。

外部接口包括RJ45网线接口、外部电源接口以及模块天线接口，值得注意的是，RCU 2.0输入电压为10-18V 直流电，可以利用小型轿车点烟器直接供电，另外测试2G数据或语音业务时RCU只需要连接标有CH的天线接口，AUX接口无需接天线。

但是测试3G数据业务时，电信EVDO模块必须接上双天线。

天线接口与模块的对应关系为CH2~CH9依次对应通道2~9，下图所示为短棒天线，RCU 1.4的长天线也同样适用。

3.RCU 2.0 业务测试性能介绍根据RCU硬件模块配置，目前支持的业务类型如下：2G模块：GSM语音，GPRS FTP下载/上传、Wap登录、Wap刷新、Wap下载WCDMA/GSM双模语音CDMA语音、FTP下载上传、Wap登录、Wap刷新、Wap下载3G模块：语音FTP下载/上传根据移动集团要求，2G设备语音业务三网同测，移动测试GSM语音，联通测试WCDMA/GSM双模语音，电信测试CDMA语音，一般2、3通道作为移动主被叫，4、5通道作为联通主被叫，6、7通道作为电信主被叫。

ATU回放软件操作使用手册一、在华为WCDMA的RNC网管增加GSM小区为邻区方法：1、增加GSM小区(ADD GSMCELL)命令功能增加与WCDMA覆盖边缘相邻的GSM小区。

GSM小区是泛指2G网络小区，可以分为GSM、GPRS和EDGE 三种类型小区注意事项对于GSM或GPRS或EDGE类型的异系统相邻小区，只有先使用ADD GSMCELL命令在本RNC上增加GSM小区的基本信息，才能设置异系统相邻关系2、增加GSM邻近小区(ADD GSMNCELL)命令功能为位于RNC的WCDMA小区增加GSM邻近小区。

GSM小区是泛指2G网络小区，可以分为GSM、GPRS和EDGE 三种类型小区。

执行后，指定的WCDMA小区与GSM小区具有相邻关系。

注意事项1)执行此命令前，增加的GSM邻近小区必须在ADD GSMCELL 命令中已经配置。

2)一个WCDMA小区最多可以增加32个GSM邻近小区。

3)两个相同基站色码、网络色码和频点的GSM小区不允许成为同一个WCDMA小区的GSM相邻小区。

4)当邻区优先级标志有效地时候，本邻区的优先级必须与其它所有邻区不同。

1、华为RNC网管（BSC6810V200R010）配置GSM小区为外部邻区：GSMCellIndex：GSM小区索引，唯一代表一个GSM小区，在其他MML命令如ADD GSMNCELL 中，当应用该GSM小区的时候，用该索引来代替GSM小区而不是[CID]，因为在GSM系统中[CID]不能唯一标识一个GSM小区。

GSMCellName:GSM小区名称，唯一表征一个GSM小区的名称。

MCC:移动国家码，此处为460。

MNC：移动网络码，是联通GSM网络的移动网络码，此处为01。

CnOpIndex ：运营商索引，必须是在ADD CNOPERATOR命令中添加过的运营商。

取值范围为0-3，标识一条运营商记录，建议缺省值为0。

LAC:位置区码，该GSM小区所属的位置区。

ATU操作指导书第一步：安装ATU软件，下面为ATU软件安装包：双击后，一直点击下一步，直到完成。

第二步：打开ATU软件：第三步：点击左下角的参数第四步：新建工作空间，步骤如下：点击工作空间——新建工作页为新建工作页命名：点击左下角的视图窗口，双击Map口，出现以下窗口：第五步：登录服务器，点击工具——系统设置，输入账号密码IP，点击确定。

下载网页log 或者导入本地log数据登录服务器导入数据的两种方法：1.首先从ATU网页下载自己所需要的log;点击左上角的文件——导入文件——本地文件——选择log,点击确认。

本地文件导入2.直接从网页加载log点击左上角的文件——导入文件——ATUID输入ATUID——选择log点击下一步，下载，下载完成后点击加载。

第六步：导入工参，工具栏——小区管理——小区数据——倒入小区，弹出以下窗口，鉴于一些信息不方面透漏，已涂掉。

出现以下窗口：其中第二列与第一列要相互对应。

对应之后点击确定导入，然后保存第七步：基站扇区选择：点击Map窗口下的A字，选择CELLName,显示比例，根据实际情况输入，比例值越小，显示的基站越少。

输入完后，点击确定。

第八步：导入log之后，左上角GSM可以打开，然后双击GSM窗口下的6个小窗口。

第九步：阀值设置：点击左下角参数——左上角GSM——Downlink Measurement——RX QUALSUB，双击QUALSUB可以设置阀值以及主服务小区、邻区的拉线颜色，粗细等。

设置阀值邻区拉线设置第十步：分析LOG首先选择要分析的LOG，如下图：鼠标左键点击RX QUALSUB拖至地图窗口，会出现以下窗口：待上图完毕，可发现语音质量差的路段，如下图：左键点击红色的点即为问题路段，从下图可以发现占用小区的话质、频点、信号强度、以及信令。

注意：基站扇区图到问题点的红色拉线为主服务小区，黄色线段为邻区。

而后即可通过邻区，Nastar、无线环境等因素分析数据，从而发现问题，解决问题。
