剖析主干电缆的分支摘要：随着高层和超高层建筑的崛起，低压交流220／380V配电系统的布线也相应发生了变革，如配电主干线电缆的分支从现场人工T型分支、母线槽、分线箱、预制分支电缆分支发展到绝缘穿刺线夹分支。
绝缘穿刺线夹产品从法国引入我国后，不仅深化并延伸了电缆布线的方式，而且大大改善了配电线路的质量及节省了大量的成本。
绝缘穿刺线夹是为解决电缆“T”接绝缘化分支连接的最佳连接方案，该产品的问世解决了长期以来困扰电缆分支连接的一大难题。
绝缘穿刺线夹掀起了在电缆分支中的革命，它的性能价格比远优于传统的连接方式。
我们就电气竖井内主干电缆的分支，作简要比较和分析.关键词：预制分支电缆绝缘穿刺线夹母线槽分线箱子电气竖井电缆分支配电可靠性一个国家乃至一个地区建筑物的高度、规模和结构，特别是高层和超高层建筑，在某种程度上体现了一个国家和一个地区的建筑艺术风格、科学技术水平和经济实力。
在高层和超高层建筑物中，一般应设有自大楼底部贯穿每层配电小间直达顶层以敷设配电干线的强电竖井，以便于低压配电系统的统一合理布线，竖井和配电小间的大小应依据楼层的面积和用电负荷而定，考虑配电干线的分支、进出线方便、经济性等因素，其位臵应尽量靠近其负荷中心。
电缆穿刺线夹分支技术巧妙地配合了电缆供电方式，以其特有的优点，为电缆分支提供快速、简便、可靠的连接，完整地解决了电缆分支的各种技术难题，从而可能成为最有发展前途的供电线路分支技术。
电缆穿刺分支的关键技术是穿刺密封分支结构；并利用了现代科技的新成果，采用添加强力纤维塑料和特殊合金，提高分支接头的机械强度、防水防腐蚀性能和分支的电接触性能。
国家建筑标准设计研究院于2004年编制了电气竖井设备安装图集，指定了绝缘穿刺线夹的应用，肯定了西勒绝缘穿刺线夹技术和推广。
相信伴随着人们对西勒绝缘穿刺线夹产品的认知，设计部门的大力支持和西勒集团的技术、市场方面的努力，西勒绝缘穿刺线夹产品的应用定会如火如荼。
预制分支电缆和母线槽应用比较与分析摘要：对预制分支电缆和母线槽在主要性能、施工安装及经济性等方面的比较与分析，有利于建设单位和设计单位合理地选用导电线缆，使配电线路有较高的性能价格比。
预制分支电缆技术是我国近几年来引进和开发的，使用于高层建筑动力与照明供电系统的新型结构的电缆产品，它的出现改变了长期在施工现场制作电缆接头的历史，同时它又是低压配电系统用电缆的一大突破。
它具有配电更安全可靠、安装简单，防水性、耐腐蚀性、抗震性良好，环境要求低、免维修、更经济等特点。
在高层和超高层建筑、民用住宅、工厂车间生产线、桥梁道路及隧道等动力和照明配电线路中，竖井内、露天及埋地敷设均可实施。
为了适应建筑市场的需要，根据全国各大设计单位电气设计者的意见，生产厂家在单芯预制分支电缆的基础上，又成功的研制了多芯预制分支电缆系列产品（目前厂家生产最大截面仅限在240mm2 以内）。
随着它的普遍推广和应用，已充分发挥了独特的作用建筑市场上长期以来，传统的母线槽在大负荷配电线路中使用最多，其最大额定电流可做到5000A，而预制分支电缆载流量目前可做到1600A，性能价格比较高。
预制分电缆与母线槽相比，无论在制作工艺、材料性能、产品质量还是生产成本、安装技术和施工方法上，都体现了较大的优势。
但是，预制分支电缆也有自己的局限性，即线缆的额定电流在1600A 以内，超过1600A 为非标产品，性能价格比就无优越性。
为更好的服务于建筑市场，服务于工程设计的实际，使建设单位和施工单合理地选择使用，我们从预制分支电缆和母线槽地制作工艺、过程、主要性能、产品质量、施工安装、经济性等诸方面来进行比较和分析。
1 制作过程及主要性能预制分支电缆是在电缆要求的部位设置电缆T 型连接体，用先进的工艺制作街头，接头部分用PVC 合成材料高压注塑，使主电缆和分支电缆融为一体，采用气密模压而成。
“圣源”预制分支电缆采用C 型铜管冷压+紫铜氩弧焊+二次紧固，其中紫铜氩弧焊是国内少有的从日本引进的设备，它具有体积小、焊点小、散热低、不损伤电缆导体和绝缘等特点，其产品的电气性能和物理性能在出厂前均经过严格的技术测试。
题目：穿刺线夹与预制分支电缆应用对比工作单位：配电运检工区专业：电力电缆工作者：童宗涛在供电系统中，供电主干线起着非常重要的作用，它好似人体中的大动脉，一旦出现故障就会造成严重的后果。
近年来随着经济不断发展，各种电缆连接新技术经过引进和开发，产品层出不穷，而分支一般采用传统T 接、预分支电缆或者绝缘穿刺线夹（IPC）等方式，传统T 接由于在接头质量、防水性能等电气性能方面无法达到技术要求而越来越少用。
因此本人现在就预制分支电缆与穿刺线夹在制造工艺、材料性能、产品质量、安装技术和施工方法上做以比较，以其得到更好的利用。
一．预制分支电缆预分支电缆技术是我国近几年来引进和开发的主要用于高层建筑动力与照明供电主干线系统的新型结构的电缆产品，它的出现改变了长期在施工现场制作电缆接头的历史，同时它又是低压配电系统用电缆的一大突破。
具有以下的诸多优点：1）分支接头的绝缘处理费用大幅度降低；2）现场施工费用大幅度降低；3）现场施工周期、时间大量缩短；4）现场施工人员、设备减少；施工人员技术要求条件下降；5）不受施工现场的空间、环境条件的限制；6）分支联接体的绝缘性能和电缆主体一致，绝缘性能优越，可靠性高；7）具有更高的抗震、防水、耐火性能；8）供电安全、可靠、一次有效开通率可达100%；9）适用范围广、品种规格多；10）用户可以方便的选择各种规格、型号、截面、长度的电缆，作为主、分支电缆任意搭配；11）具有更直观的维护操作性。
分支电缆由四部分组成：1、主干电缆；2分支线；3、分支接头；4、相关附件，并具有多种类型：普通型、阻燃型（ZR）、耐火型（NH）、环保清洁型（WD）、铠装型，非常实用的电缆选型软件，包含多种电线电缆的选择：VV电缆、YJV-0.6/1KV电缆、YJV-8.7/10KV,8.7/15KV电缆、YJV-6/6KV,6/10KV电缆、0.6/1KV 单芯XLPE/PVC预分支电力电缆、BVR 450/750V电缆等1、电气性能好分支电缆接头采用工厂化生产，制作时间短，工作环境好，加之合理的制造工艺设计，使接触电阻很小且非常稳定；采用特定工艺制造的模塑接头，气密性良好，防水防潮耐腐蚀，即使工作在较恶劣的环境中，也能保证正常供电；使用高质量的材料制造分支接头绝缘，绝缘强度高。

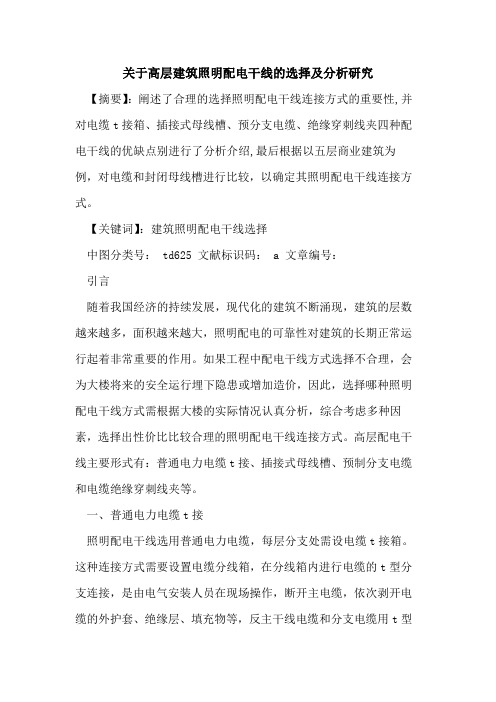

关于高层建筑照明配电干线的选择及分析研究【摘要】：阐述了合理的选择照明配电干线连接方式的重要性,并对电缆t接箱、插接式母线槽、预分支电缆、绝缘穿刺线夹四种配电干线的优缺点别进行了分析介绍,最后根据以五层商业建筑为例，对电缆和封闭母线槽进行比较，以确定其照明配电干线连接方式。
【关键词】：建筑照明配电干线选择中图分类号： td625 文献标识码： a 文章编号：引言随着我国经济的持续发展，现代化的建筑不断涌现，建筑的层数越来越多，面积越来越大，照明配电的可靠性对建筑的长期正常运行起着非常重要的作用。
如果工程中配电干线方式选择不合理，会为大楼将来的安全运行埋下隐患或增加造价，因此，选择哪种照明配电干线方式需根据大楼的实际情况认真分析，综合考虑多种因素，选择出性价比比较合理的照明配电干线连接方式。
高层配电干线主要形式有：普通电力电缆t接、插接式母线槽、预制分支电缆和电缆绝缘穿刺线夹等。
一、普通电力电缆t接照明配电干线选用普通电力电缆，每层分支处需设电缆t接箱。
这种连接方式需要设置电缆分线箱，在分线箱内进行电缆的t型分支连接，是由电气安装人员在现场操作，断开主电缆，依次剥开电缆的外护套、绝缘层、填充物等，反主干线电缆和分支电缆用t型线夹连接。
这种分支连接方式受加工现场的环境、操作人员的情绪和技术水平因素的影响，造成电气事故率较多，由于这种连接方式占用较大的安装空间，施工复杂且难度大，且传输电流比较小，因此现在在高层建筑配电干线中已很少采用。
二、插接式母线槽20世纪80年代中后期，随着城市的迅速发展，高层、超高层建筑大量建设，建筑物的用电负荷急剧增加，电缆作为照明供电主干线的局限性表现的截止来越突出，特别是现场制作电缆分支接头的技术难度很大，易留下安全隐患，急需一种容量大，分支方便的供电主干线取而代之。
这时，容量大分支方便的母线槽从国外引进来，并且在工程中迅速得到推广应用。
插接式封闭母线槽配电方式目前已广泛地应用在高层建筑中，他的优点是：（1）传输电流大：额定工作电流为250a至5000a不等；（2）结构紧凑安装空间小：5000a的ld母线外形为240×180；而电缆需多要并联，（3）拐弯时需要更大的半径，所需空间大；（4）便于分接配电：带插孔的母线槽可以通过插接头箱或插接开关箱，能很方便地引出分支回路至楼层配电箱；（5）绝缘强度及动稳定性能较高；（6）使用寿命长等优点：寿命为30年以上，最高可达60年，而一般电缆寿命一般只有10~15年。
穿刺线夹与预分支电缆T接比较
余兵
【期刊名称】《山西建筑》
【年(卷),期】2007(033)018
【摘要】通过对预制分支电缆和穿刺线夹在实际工程中,在选型安装及性价比等方面的比较分析,体现了穿刺线夹在电缆T接方面的优越性,以便使用单位更合理地选用线缆的T接方式.
【总页数】2页(P183-184)
【作者】余兵
【作者单位】中铁建设集团有限公司32项目部,北京,100040
【正文语种】中文
【中图分类】TU994
【相关文献】
1.低压电力电缆绝缘穿刺线夹(IPC)分支施工技术 [J], 周万;陈阁琳;周永禄;代进;王槐礼
2.低压电力电缆绝缘穿刺线夹(IPC)分支施工技术探析 [J], 李春霞
3.浅析电缆线路采用低压绝缘穿刺线夹T接技术 [J], 王宏;卜少伟;马雪凤
4.浅析绝缘穿刺线夹在分支电缆施工中的应用 [J], 陈高岩
5.论电缆穿刺线夹与预分支电缆的应用分析 [J], 刘伯玄
因版权原因，仅展示原文概要，查看原文内容请购买。
预制分支电缆与穿刺分支电缆的比较电气设备最容易产生故障，甚至诱发火灾，绝大多数都发生在接头之处。
各类电缆的连接更是如此。
电气设备的（包括电缆）接头有四种方式：1、绕包连接即将导线绞合在一起；2、弹性连接即利用金属的弹性压力接触；3、机械连接即利螺铨力将接头连接；4、压缩连接即利专用工模具压制接头。
根据理论与实践证明，压缩连接是四种连接方式中最佳的一种，即最可靠的一种，一般中、高压系统中必须采用压缩连接。
预制分支电缆的连接是采用最佳的压缩连，工厂化制作，特点是：1、压缩连接，接触紧密，连接件能补偿接头热胀冷缩的应力（即发热鼓胀它相应鼓胀，冷却收缩它相应收缩使接点始终接触紧密），接触电阻小且不会变化。
2、压缩连接后，在极短的时间内进行真空除氧注塑，使连接头全密闭，严格地与空气中的氧隔离，接触处不会产生氧腐蚀，因为铜氧化后，会生成氧化铜或氧化亚铜，它们都是半导体，使接触电阻变大。
3、制作过程工厂化生产、机械化制作，消除人为因素带来的质量问题。
支电缆接头的优点：1、连接可靠，接触电阻小，近似于等长度的导体电阻；2、通过连接件的补偿作用，接触电阻稳定；3、接头全密闭封堵，接触处不会被空气中的氧氧化，接点表面不会生成半导体氧化铜或氧化亚铜；4、接头处不会因高热，导致绝缘老化，降低电气性能；5、接头可以达到"零"故障率，大量工程应用中已得到证实；6、可以制作多芯分支电缆，能适应变频和高谐波系统供电；7、安装后免维护；8、使用寿命长，除非电缆本身绝缘老化损坏，接点还是保持不变。
预分支电缆接头的缺点：1、不能现场制作；2、分支接点距离制作前需要预测量尺寸。
穿刺分支电缆接头是采用尖刺，穿破电缆护套与绝缘层同导体接触，能在现场完成，其制造特点是：1、穿刺接触基本上属于机械连接多点接触（不是面接触）；2、接触电阻无法控制；3、接触处护套、绝缘破坏，虽采取封堵处理，但空气还会进入。
穿刺分支电缆接头优点：1、可以在现场制作，不需作前期测量工作，在任何位置可以分支；2、安装相对方便。
预制分支电缆与穿刺线夹的应用比较近年来随着经济不断发展，各种电缆连接新技术经过引进和开发，产品层出不穷，现在就预制分支电缆与穿刺线夹在制造工艺、材料性能、产品质量、安装技术和施工方法上做以比较。
分支电缆就是在电缆要求的部位设置电缆T接头。
它是在工厂内生产主干电缆时按用户设计图纸预制分支线的电缆，用特定的工艺制作接头，接头部分用绝缘材料注塑而成，主干电缆与分支电缆融为一体。
分支电缆由四部分组成：1、主干电缆；2分支线；3、分支接头；4、相关附件，并具有多种类型：普通型、阻燃型（ZR）、耐火型（NH）、环保清洁型（WD）、铠装型。
分支电缆具有供电安全可靠、绝缘性能好、施工安装方便、配电成本低、防水性好、安装环境要求低、故障率低、免维修维护等优点，广泛应用于高中层建筑、住宅楼、商厦、宾馆、医院电气竖井内垂直供电，也适用于隧道、机场、桥梁、公路等供电系统。
1、电气性能好分支电缆接头采用工厂化生产，制作时间短，工作环境好，加之合理的制造工艺设计，使接触电阻很小且非常稳定；采用特定工艺制造的模塑接头，气密性良好，防水防潮耐腐蚀，即使工作在较恶劣的环境中，也能保证正常供电；使用高质量的材料制造分支接头绝缘，绝缘强度高。
2、供电可靠性高分支电缆干线采用整根电缆，中间无断点，这样既减小了干线隐患，又降低了线路损耗，加之很小的接头电阻和良好的绝缘性能，使供电可靠性大大提高，达到长期免维护的要求。
3、接头部分采用专用铜管模具压制具有优良的抗震性能，保证安装过程及运行中，外部原因造成的震动不会对电缆整体性能产生影响。
4、分支电缆在工厂生产线生产完成，到现场可直接安装，现生产的多芯分支电缆和拧绞型分支电缆安装占用面积小，极大缩短了施工周期，大幅度减少材料费用和施工费用。
穿刺线夹适用于小容量动力与照明供电系统的电缆T 接产品，产品主要通过力距螺母拧紧达到金属牙穿刺入电缆导体内并咬紧导通分支线。
1、穿刺线夹的安装要求先敷设电缆固定后安装线夹，对现场环境要求比较高；由于在现场安装时不定因素比较多，现场安装后也无法对其电缆进行全面性能检测，很难保证穿刺线夹的性能稳定性。
