#####管道工程竣工资料场站工程竣工资料汇编目录第一部分场站工程各单位工程通用表格目录卷内目录 (20)卷内备考表 (22)单位工程质量评定表 (24)工程交工证书 (25)中间交工证书 (27)交工项目表 (28)交工主要实物量表 (30)工程保证资料核查表 (31)主要设备及备品备件交接清单 (33)交工主要设备及容器表 (34)合格证（及实验报告）汇总表 (36)主要设备说明书与合格证交接清单 (38)工程说明 (40)开工报告 (42)停工报告 (44)复工报告 (46)竣工报告 (48)遗留工程项目一览表 (50)图纸会审记录(之一) (52)图纸会审记录(之二) (54)设计技术交底记录 (56)设计变更通知单明细表 (58)设计变更通知单 (60)工程重大质量事故处理记录 (64)重大质量事故处理鉴定报告 (66)计算机软盘（光盘）资料交接汇总表 (68)#######竣工资料（施工资料）单项工程名称：单位工程名称：工程编号：文件编号：编制人：审核人：技术负责人：单位负责人：编制单位：（盖章）编制日期：年月日卷内目录卷内备考表单位工程质量评定表工程交工证书中间交工证书交工项目表交工主要实物量表工程保证资料核查表主要设备及备品备件交接清单交工主要设备及容器表合格证（及实验报告）汇总表主要设备说明书与合格证交接清单工程说明开工报告停工报告复工报告竣工报告遗留工程项目一览表。
卷内目录共37 页第1 页DBJ04-214-2004 开工报告热01-05山西省建设工程质量管理总站编制DBJ04-214-2004施工组织设计（方案）报审表A2 工程名称：山西省建设工程质量管理总站编制工程名称施工方案施工单位名称2012年9月25日一、工程概况大同路XXXX临时热力管道，自太钢新西门内XXX主管网起，经计量渠至钢企公司西侧围墙外埋地XXX管网止， XXXX保温螺旋焊管约XX米，弯头XX个，蝶阀XX个，波纹补偿器XX个，相应管道支架制作安装、土方开挖等，支架基本都铺设在计量渠水沟内，无设计图纸，按甲方要求意图布置。
二、编制依据1.《城镇供热直埋热水管道技术规程》2.《工业管道焊接工程施工规范》3.《职业健康安全管理体系规范》GB/28001—2001三、作业人员及机具3.1管理人员项目负责人1人技术负责人1人质量负责人1人3.2作业人力计划管道工 6人电焊工 8人起重工 1人电工 2人油漆工 2人劳力工 9人专职安全员 1人材料员 2人3.3施工机具计划25t汽车吊1台挖掘机1台交流电焊机 8台等离子切割机 1台砂轮切割机Φ350mm 1台角向磨光机Φ125、Φ100 各2台空压机6m3/ min 1台电动试压泵 1台台钻Φ32mm 1台电锤 1个倒链10t 2个倒链5t\2t\1t 各2个钢丝绳Ø12mm 240米无线对讲机 6部焊条烘干箱 1个焊条保温桶 6个火焰切割设备 5套大功率电风扇 2台千斤顶5t 4台潜水泵2" 1台电缆3×10mm²+1×6mm² 400米安全帽 30个防水线200米防水灯70盏环保绝缘下水裤130条LED充电式头灯50个振动棒 1台四、管道安装4.1安装程序：管子质量检查→管道支架制作防腐→支架安装→管道吊装、拖拉就位→坡口打磨修正→管道组对、焊接→阀门及补偿器安装→焊缝无损检测→水压试验4.2管子质量检查4.2.1管子必须有制造厂的质量证明书，材质、规格符合设计要求。
热力工程竣工模板一、项目总体情况1.项目名称：热力工程竣工验收报告2.项目概况：本项目是一个热力工程项目，主要包括换热站、供热管道等设施的建设与安装。
3.项目位置：该项目位于（具体位置），总占地面积为（具体面积）。
二、项目建设情况1. 建设计划：项目建设从xx年xx月开始，预计于xx年xx月竣工。
2.设备安装：项目安装了（列举项目中主要的设备和设施）。
3.工程量：本项目共计投入x万元，总投资额为x万元。
4.施工单位：本项目由（施工单位名称）进行施工，并配备了专业的施工人员。
三、竣工验收情况1.建设进度：项目建设进展顺利，无延误情况。
2.工程质量：项目按照相关标准和规范进行建设，工程质量符合相关要求。
3.完成情况：本项目已经完成了所有建设任务，并通过了相关检测和验收。
4.建设成果：本项目建设成果较好，达到了原设计目标。
四、安全与环保情况1.安全管理：项目施工过程中，严格按照相关安全管理措施进行施工，没有发生任何安全事故。
2.环境保护：项目建设过程中，合理使用和处理建筑材料，符合环保要求，没有污染环境。
3.绿化工程：项目建设结束后，对周边地区进行了绿化工程，提高了环境质量。
五、竣工验收结论1.建设成果：该项目建设成果良好，符合相关标准和规范要求。
2.完工时间：本项目顺利竣工，并按时交付使用。
3.目标达成：该项目已完成了原设计目标，可以投入正常使用。
4.竣工验收结论：该项目经过竣工验收，符合相关要求，可以正式投入使用。
六、竣工报告附件清单1.施工合同及批准文件复印件；2.设计图纸及相关技术文件复印件；3.施工记录；4.工程量清单及验收报告。
以上为热力工程竣工验收报告的模板，在具体使用时可根据实际情况进行修改和补充。

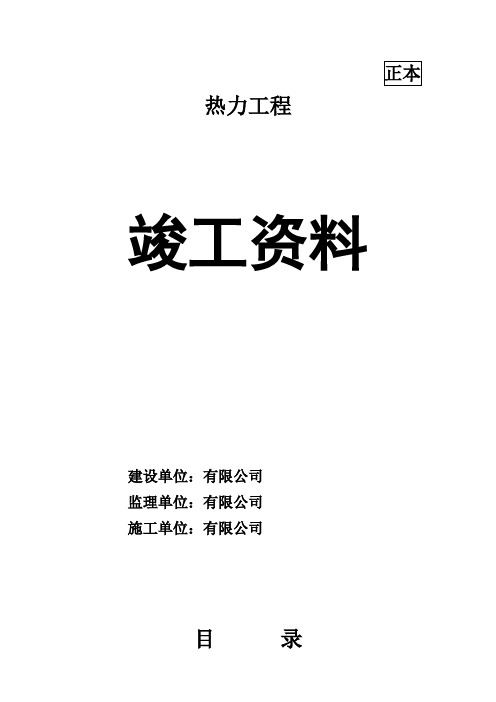

热力工程竣工资料建设单位：有限公司监理单位：有限公司施工单位：有限公司目录开工报告工程开工报验申请表工程名称：热力工程编号：工程开工报告公司及人员资质公司及人员资质报验申请表工程名称：热力工程编号：工程合同施工组织设计施工组织设计报审表工程名称：热力工程热力工程施工组织设计编制人审核人批准人有限公司施工组织设计一、工程概况本工程为未来佳田城二级管网建设和换热机组安装，施工范围：所有一次热力管网、二次热力管网和热交换站，具体如下：1.一次热力管网部分根据图纸，从接口至进出换热站房的所有热力管道、阀门及阀门井、管道保温的施工，管沟的开挖及土方回填等。
2.热交换站房部分包括换热站房图纸范围内所有换热器、水泵、水箱、其他设备（污水坑排污系统除外）及管道、阀门安装、保温，包括进出换热站房管道套管的封堵防水、所有换热站设备的控制柜（箱）、控制柜（箱）到各用电设备的配管及电缆电线等，从总箱到分箱部分的配电施工等。
3.二次热力管网部分（供水管道从换热站施工至各楼外1.5米处楼内外甩管道对接，回水管道从换热站施工至各楼外1.5米处楼内外甩管道对接，包括管道井内入户装置（详见施工图））包括所有二次热力管道、阀门及阀门井、热力入口装置（详见施工图）、管道保温、管沟的开挖及土方回填。
二、编制依据热力管网改造工程施工图纸热力管网改造工程施工合同《城镇供热管网工程施工及验收规范》《工业金属管道工程施工及验收规范》其它相关规范标准《建筑给排水及采暖工程施工质量验收规范》其他相关施工规范标准三、施工准备及施工组织1、为确保工程顺利施工，本着指挥灵活、作风严谨、技术过硬、高速优质的原则，组建以徐建杰同志担任该项目部的项目经理，组织该工程的施工管理工作。
2、组织现场技术、预算、施工等人员熟悉施工图纸，组织图纸会审，编制详尽的施工组织设计，安排各项技术准备工作，进行全面的技术、安全交底准备工作，贯彻施工意图。
3、完成施工用动力线路架设工作，并完成施工场地、临建、料场的建设工作。
热力供热管网竣工验收资料前言本文档旨在与说明热力供热管网竣工验收资料的相关内容，以供工程建设单位和验收单位参考和使用。
本文档详细介绍了热力供热管网竣工验收所需的资料内容，并对各类资料的编制要求进行了说明。
资料目录以下是热力供热管网竣工验收资料的目录：1.施工图及设计文件2.工程量清单3.工程质量检测报告4.管线检查记录5.现场安全监督记录6.施工组织设计文件7.工程验收记录各类资料的编制要求1. 施工图及设计文件施工图及设计文件是热力供热管网建设中最重要的资料之一。
其编制必须符合国家相关的规范和标准，包括但不限于以下内容：•工程总平面图、管道设计图、阀门控制图、防腐施工图、电气接线图等。
•根据现场具体情况，对施工图及设计文件进行必要的修改和更新，确保施工的正常进行并达到设计要求。
2. 工程量清单工程量清单是热力供热管网建设中的一个重要资料，其编制要求如下：•工程量清单的编制必须符合国家相关的规范和标准，包括但不限于以下内容：工程量计算、工程量明细表、工程量计价等。
•工程量清单应根据实际施工情况进行必要的修改和更新，保证施工的正常进行并达到设计要求。
3. 工程质量检测报告工程质量检测报告是对热力供热管网施工质量的全面检测，其编制要求如下：•工程质量检测报告的编制必须符合国家相关的规范和标准，包括但不限于以下内容：检验过程记录、检验结果分析、检验等。
•工程质量检测报告应由具有资质的检测机构进行编制，并由该机构对施工质量进行评定。
4. 管线检查记录管线检查记录是对热力供热管网管线的全面检测，其编制要求如下：•管线检查记录的编制必须符合国家相关的规范和标准，包括但不限于以下内容：管线检查内容、检查结果、处理措施等。
•管线检查记录应由熟悉热力管网检查的专业人士进行编制，并在施工过程中随时更新和完善。
5. 现场安全监督记录现场安全监督记录是对热力供热管网施工过程中安全工作的全面监督记录，其编制要求如下：•现场安全监督记录的编制必须符合国家相关的规范和标准，包括但不限于以下内容：现场安全检查记录、隐患处置记录、应急处理记录等。

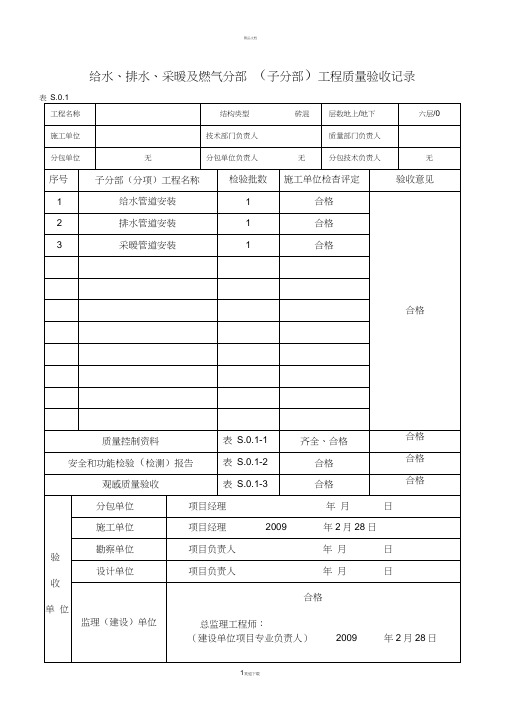

给水、排水、采暖及燃气分部（子分部）工程质量验收记录质量控制资料S. .1-1安全和功能检验（检测）报告S. .1-2观感质量验收S. .1-3精品文档归档编号：C3-2-1 采暖管道隐蔽工程检查验收记录专业技术负责人:符合要求，同意验收位置标记位置同施工图标高、坡度、坡向 起点标高一1.55 ; 1=0.02;坡向来水 基座、支架回填土夯实，立管之下垫混凝土块管材、阀件材质、接口、接头材质 符合规范要求防腐措施 保温方式 管洞处理管坡距洞顶150伽，四周粘土充填 试压、灌水试验结果 水压试验合格 安全距离 符合要求 冲洗吹扫清洗合格施工单位检查评定结果:给水引入管冻层以下做 50伽的聚胺 脂保温合格专业质量检查员： 监理工程师验核意见:2008 年07月20 日监理工程师（章）： 2008 年07月20 日排水管道隐蔽工程检查验收记录防腐措施 工程名称检查日期2008-9-25填表日期2008-9-25建设单位施工单位监理单位分项工程 排水工程 隐蔽部位 地下直埋与管沟直埋设计图号 水施-06管道材种UPVC 塑料管管道规格、 数量DN150 DN100 主要操作人位置标记位置同施工图标高、坡度、坡向 终点标高一1.55 ; 1=0.02;坡向来水基座、支架回填土夯实，混凝土垫块用砂浆稳定 管材、阀件材质、接口、接头材质符合要求保温方式 管洞处理管坡距洞顶150伽，四周粘土充填 试压、灌水试验结果 水压试验合格 安全距离 符合要求冲洗吹扫清洗施工单位检查评定结果:专业技术负责人:合格2008 监理工程师验核意见：专业质量检查员: 年9月25日符合要求，同意验收监理工程师（章）： 2008精品文档管道系统/隐蔽试压灌水记录精品文档10欢迎下载精品文档管道-系统/隐蔽-试压灌水记录11欢迎下载精品文档12欢迎下载。
实用供热工程施工验收表格供热工程的验收是保证工程质量、有效避免后期问题的关键环节，而验收表格则是供热工程的重要组成部分。
本文将介绍实用的供热工程施工验收表格，以供参考和使用。
1. 表格概述本表格适用于各类供热工程的施工验收，例如锅炉房建设、供热管道铺设、热力站安装等。
表格主要包含以下内容：1.供热工程基本信息2.施工方案及方案评审情况3.工程质量验收4.竣工验收及问题汇总其中，第1项和第2项是前期准备工作的记录，第3项是重点的质量验收环节，第4项则是对整个工程进行综合评估和。
2. 表格详解2.1 供热工程基本信息本部分主要记录供热工程的基本信息，包括：•工程名称、工程编号•工程地点、施工单位•工程负责人、联系方式•开工日期、竣工日期这些信息对于后续的验收和管理都非常重要，应该务必准确记录。
2.2 施工方案及方案评审情况本部分主要记录工程施工方案及其评审情况，包括：•施工方案编制单位、编制日期•施工方案评审单位、评审日期•施工方案评审意见及处理情况施工方案是供热工程施工的重要依据，必须经过评审并最终确定。
本部分记录了方案的评审和处理情况，对于后续的验收和管理也具有重要参考价值。
2.3 工程质量验收本部分是整个表格中最为重要、也最为繁琐的部分。
工程质量验收主要包括以下内容：2.3.1 施工前准备•施工资料的准备情况•施工图纸的审核情况2.3.2 工程基础与主体结构•基础、地下管线、暗敷管道的质量验收记录•建筑面积及高度的核对情况•建筑主体、墙体、地面、顶板的验收记录•消防设施和排污设施的验收记录2.3.3 工艺设备和管道安装•蒸汽锅炉、热水锅炉、热水器等设备的验收记录•压力管道、输煤管道等管道的验收记录•热力站的验收记录2.3.4 防腐保温施工•防腐、保温施工的验收记录2.3.5 电气安装•前期准备的抽验记录•设备安装、验收记录2.3.6 安全管理制度•安全管理规定及管理制度执行情况的验收记录2.4 竣工验收及问题汇总本部分主要包含了整个工程的综合评估和，包括：•竣工验收情况•存在的问题及处理情况•各项记录的验收情况这部分内容对于对工程总体质量的评估具有很重要的参考价值。
工程报验申请表工程名称：新庄村二网管道安装工程编号：001标高测量成果表测量放线及复核记录编号：004施工测量放线报验单工程名称：新庄村二网管道安装工程工程报验申请表工程名称：新庄村二网管道安装工程编号：001土方开挖工程检验批质量验收记录表验槽记录新庄村管道安装沟槽沟槽开挖示意图1-1建设单位签字： 年 月 监理单位签字： 年 月 日 2-2 施工单位签字： 年 月 日工程报验申请表工程名称：新庄村二网管道安装工程编号：隐蔽工程验收记录砖砌（混水）工程检验批质量验收记录表体GB50203-2002工程报验申请表工程名称：新庄村二网管道安装工程编号：模板安装工程检验批质量验收记录表工程报验申请表工程名称：新庄村二网管道安装工程编号：隐蔽工程验收记录灰土地基工程检验批质量验收记录表GB50202-2002工程报验申请表工程名称：新庄村二网管道安装工程编号：混凝土原材料及配合比设计检验批质量验收记录表GB50204-2002混凝土浇灌令工程报验申请表工程名称：新庄村二网管道安装工程编号：钢筋隐蔽工程验收记录表钢筋加工检验批质量验收记录表混凝土浇灌令工程报验申请表工程名称：新庄村二网管道安装工程编号：隐蔽工程验收记录一般抹灰工程检验批质量验收记录表GB50210-2001工程报验申请表工程名称：新庄村二网管道安装工程编号：模板拆除工程检验批质量验收记录表GB50204-2002现浇结构外观及尺寸偏差检验批质量验收记录表工程报验申请表工程名称：新庄村二网管道安装工程编号：隐蔽工程验收记录室外供热管道及配件安装工程检验批质量验收记录表GB50242-2002工程报验申请表工程名称：新庄村二网管道安装工程编号：隐蔽工程验收记录土方回填工程检验批质量验收记录表GB50202-2002工程量确认单工程量确认单工程量确认单工程量确认单工程量确认单工程量确认单工程量确认单。
热力管道工程施工统一用表热力管道工程施工统一用表说明为了规范xx市热力管道工程竣工资料收集、分类和填写，根据《城镇供热管道工程施工及验收规范》（CJJ28-2004）、《工业金属管道工程施工及验收规范》（GB50235-97）、《现场设备、工业管道焊接工程施工及验收规范》（GB50236-98）、《城市热力网设计规范》（CJJ34-2002）的标准及文件，经xx燃气热力工程质量监督检测站与xxxxxx公司交流后提出热力管道工程竣工资料表格及填写要求，供施工单位在施工过程中参考或使用，在工程竣工时向建设单位提交。
该目录中的资料为基本资料，无故不得进行减删。
建设单位在开工前可召集施工、监理和设计单位，就工程的规模和复杂程度，增加相应的技术文件、施工记录、验收合格记录表等，对各项文件和表格中的技术参数要求更严格的要求。
编号中代码“RLGSZ”标示燃气热力工程质量监督监测站制定的热力管道工程施工资料，“0806”表示08年6月制定，“0201”表示第二类资料中的第1号表格。
若表格在08年7月修改，表格代码中的“0806”改为“0807”，本统一用表以后新增加的表格代码按分类增加序号，如在08年8月增加第十类的一份新的分项质量验收表格，其编号为。
对新增或修改的表格资料，质检站将发出通知要求相关单位执行。
工程竣工验收的资料还应包括建设单位、监理单位和设计单位应递交的相关资料，本资料中暂未列出。
目录序号文件材料名称编号页数页码一工程管理资料1-1 工程概况表1-2 工程开工报告1-3 工程竣工报告1-4 工程停工报告1-5 工程复工报告1-6 施工进度分析表1-7 项目大记事1-8 施工日志1-9 不合格项处置记录建设工程质量事故调（勘）1-10查记录1-11 建设工程质量事故报告书二工程技术资料2-1 工程技术文件报审表技术交底记录表设计交底记录表工程洽商记录表设计变更通知单三工程测量记录3-1 工程地位测量及交桩记录工程地位高程测量记录四资料验收记录4-1 材料质量证明文件材料试验报告五施工记录5-1 管线沟槽高程测量记录工程概况表工程名称工程地点开工日期年月日竣工日期年月日建设单位监理单位设计单位施工单位管道规格管线长度管道参数设计压力（MPa）设计温度(℃)工程情况描述：工程开工报告致：根据合同约定，建设单位已办理工程建设的相关手续，我方已完成开工前的各项准备工作，计划与年月日开工，请审批。
已完成报审条件有：建设单位办理的相关审批手续施工组织设计（含主要管理人员和特殊工程人员资格证明）现场定线交桩主要人员、设备、材料进场现场道路、水、电等达到开工条件项目经理（签字）：施工单位（公章）：年月日审批意见：审批结论：□同意□不同意总监理工程师/建设单位项目负责人（签字）：年月日工程竣工报告工程名称施工单位开工日期年月日竣工日期年月日工程停工报告年月日工程复工报告工程名称施工单位复工日期年月日实际停工天数致：本工程于年月日停工，目前已具备复工条件，特此报告，请批复。
复工条件：项目经理（签字）：施工单位（公章）：年月日审批意见：审批结论：□同意□不同意总监理工程师/建设单位项目负责人（签字）：年月日项目大事记工程名称序号日期施工日志天气风力/气温生产情况记录：（施工项目内容、机械作业、班组工作、生产存在的问题等）：技术质量安全工作记录（技术质量安全活动、技术质量安全问题、检查验收情况）：记录项目经理人不合格项目处置记录年月日整改复查意见：□整改合格□继续整改□反工重做验收人：年月日建设工程质量事故调（勘）查记录表工程名称发生/发现日期年月日调（勘）查时间年月日时分至时分勘测地点参加人员单位姓名性别年龄职务电话等其他调（勘）查人被调查人建设工程质量事故报告书上报时间经济损失（元）事故经过、后果与原因分析：事故发生后采取的措施：事故责任单位、责任人及处理意见：负责人报告人日期年月日工程技术文件报审表工程名称施工单位现报上以下工程技术管理文件，请予审批。
类别册数编制人审批人总承包单位审核意见：总承包单位名称：审核人：年月日监理/建设单位项目负责人审定意见：审定结论：□同意□修改后报□重新编制总监理工程师/建设单位项目负责人：年月日技术交底记录工程名称交底时间交底地点接收人员交底内容：接收人签字：交底人签字时间设计交底记录工程名称交底地点交底时间交底内容：各单位人员签字建设单位建设单位盖章设计单位监理单位施工单位工程洽商记录工程名称施工单位洽商内容致：事由：洽商内容：施工单位项目负责人：年月日洽商回复：（单位公章）回复人签字：年月日监理工程师/建设单位项目负责人意见：监理工程师/建设单位项目负责人签字：年月日设计变更单工程名称变更部位变更内容：监理工程师/建设单位项目负责人意见：签发人签字：年月日施工单位收件人签字：年月日工程定位测量及交桩记录工程名称交桩日期交桩地点参加交桩的单位和人员交桩单位交桩人员接桩人员监理人员交桩情况（管位及高程基准点）：附图：施工单位代表签字：设计单位代表签字：监理单位代表签字：建设单位代表签字：其他单位代表签字：工程地面高程测量记录工程名称工程地点测量日期测量人签字复核人签字材料质量证明文件资料汇总表序号材料名称型号规格数量及单位证明文件名称及份数生产厂家1 直埋管（直管）2 直埋管（弯头）3 直埋管（三通）4 焊接材料5 沙子6 钢筋7 混凝土8 砖头附件：产品合格证份材质证明书份生产厂家检验/实验报告份检测机构报告份进口产品商验证份质量机构检验报告份环保消防部门文件份施工单位填报人签字：年月日监理工程师/建设单位质检员签字：年月日材料检验记录表名称型号及规格单位数量外观质量检查记录生产厂家施工单位检查人意见：检查人签字：年月日监理单位/监督和单位审查意见：审查人签字：年月日管线沟槽高程测量记录工程名称测量区间测量日期桩号槽底测量塔尺读书槽底高程地面高程实际挖深（m）设计挖深（m）实际与设计挖深差值(mm)测量人签字复核人签字沟槽开挖施工及检查记录工程名称起止桩号开挖方式土质边坡率上口宽（m）沟底宽（m）管基处理检查结论检查日期施工员签质检员签字字管基处理记录及示意图工程名称桩号施工时间管道焊接组对及外观检测记录工程名称实焊日期焊缝编号焊缝位置（桩号）坡口内外清理范围（mm）钝边（mm）坡口角度（°）间隙（mm）内壁错边量mm螺旋焊道间距（mm）焊缝余高(mm)表面缺陷（mm）外观质量等级焊工签字备注管道保温、补口验收记录工程名称补口编号工作日期年月日当天气温（℃）补口方式□ A：挤出式焊接＋热缩带□ B：电热熔套＋热缩带工序：钢管表面处理合格□不合格□套管（电热熔套）的处理合格□不合格□A：挤出式焊接合格□不合格□B：电热熔套电流加热时间合格□不合格□焊缝修磨合格□不合格□气密性试验合格□不合格□核算A、B料 A：克 B：克合格□不合格□挤出式封口合格□不合格□热缩带缠绕合格□不合格□封固定片合格□不合格□整体检查结论□合格□不合格参加人员施工单位年月日监理单位年月日建设单位年月日其他单位年月日砌筑结构及混凝土施工检查记录工程名称结构名称所在部位施工时间年月日至年月日基础处理：砌筑施工记录：混凝土施工记录：检查意见和结论：施工员签字：年月日质检员签字：年月日沟槽回填检查记录工程名称管道穿跨越工程施工检查记录月日月日管道回填密实度检测试验报告汇总表工程名称检测单位检测方法检测日期检测报告编号取样部位桩号代表部位土质种类密实度%Ⅰ层Ⅱ层Ⅲ层施工员签字：年月日钢管焊缝外观检查及无损检测汇总表工程名称序号桩号焊缝编号外观检查级别超声波级别射线检测级别报告编号合计外观检查：Ⅰ级条，Ⅱ级条，Ⅲ级条，Ⅳ级条设计要求无损检验数量： %，实际数量：条，其中超声波：Ⅰ级条，Ⅱ级条，Ⅲ级条，Ⅳ级条射线：Ⅰ级条，Ⅱ级条，Ⅲ级条，Ⅳ级条检测结果的数量和等级符合/不符合设计和规范要求。
如不符合要求，重新补焊后检测结果□符合□不符合施工单位质检员签字:年月日监理工程师/建设单位质检员签字：年月日阀门安装前检验记录表工程名称阀门名称及检验时间公称压力（MPa）检验编号合格证外观检查压力表数量量程有效期精度等级壳体试验压力密封试验压力壳体试验介质密封试验介质补偿器安装前检验记录（试压）工程名称补偿器型号及规格检验时间设计温度介质温度试验持续时间（s）试验持续时间(s)右左试验结果试验结果右左开启度和灵活度检查结果及过程中出现的问题及处理记录试验人员签字：年月日质检员签字：年月日日日阀门安装检验记录工程名称阀门型号及安装部位规格公称压力检查时间（MPa）阀门基础检查情况螺纹连接检查情况法兰密封面检查情况传动装置和操作机构检查情况安装方向（有方向要求的填写）检查结果及过程中出现的问题及处理记录施工员签字：年月日质检员签字：年月日补偿器安装检查记录表工程名称补偿器型号规格公称压力（MPa）安装时间设计预拉伸（压缩）量实际预拉伸（压缩）量安装方向防积水措施检查结果及过程中出现的问题及处理记录施工员签字：年月日质检员签字：年月日管道吹扫记录表工程名称吹扫管段管径吹扫时间吹扫方式□气体吹扫□清管球清扫□清管球清扫吹扫（清扫）示意图过程记录检验方法：吹扫结果施工单位质检员签字年月日监理单位工程师/建设单位质检员（签字）年月日管道强度试验记录表工程名称试验部位试验日期施工单位质检员（签字）年月日监理单位工程师/建设单位质检员（签字）年月日管道严密性试验记录表工程名称试验范围试验其实日期管道材质、规格及长度试验介质□气体吹扫□清管球清扫□其他设计压力（Mpa）试验压力（Mpa）试验压力表温度计气压表弹簧压力表其他压力表数量块里程0~MPa/mmHg最小分格值MPa/mmHg精度等级级表盘直径mm 有效期至年月管道修补情况说明。
