《室外供热管道及配件安装工程检验批质量验收记录》填写说明与体据一、总说明(1)适用范围:适用于厂区及民用建筑群(住宅小区)的饱和燕汽压力不大于0.7MPa 热水温度不超过130C的室外供热管网安装工程的质业检验与验收。
(2)检验批的划分:室外供热管道及配件安装分项工程应按系统、区域、施工段或楼层等划分。
分项工程应划分成若干检验批进行验收。
(3)验收人员:由监理工程师(建设单位项目专业技术负责人)组织施工单位项目经理和有关勘察,设计单位项目负责人等进行验收。
二、表格项目填写说明1.主控项目(1)平衡阀与调节阀安装位置及调试1)规范要求，平衡陶及调节阀型号、规格及公称压力应符合设计要求。
安装后应根据系统要求进行调试,并作出标志。
2)检查方法:对照设计图纸及产品合格证，并现场观察调试结果。
检查数量:按不同规格、型号抽查10%，且不少于10个。
(2)直埋无补偿供热管道预热伸长及三通加固1)规范要求:直埋无补偿供热管道预热伸长及三通加固应符合设计要求。
回填前应注意检查预制保温层外壳及接口的完好性。
回填应按设计要求进行。
2)检查方法:回填前现场验核和观察。
检查数量:抽查不少于10 个三通。
(3)补偿器位置、预拉伸，支架位置和构造1)规范要求:补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸管道固定支架的位置和构造必须符合设计要求。
2)检查方法:对照图纸,并查验预拉伸记录。
检查数量:全数检查。
3)填写说明与依据:从干管直接引出分支管时，在分支管上应高固定墩或轴向补偿器或弯管补偿器，并应符合下列规定:分支点至支线上固定墩的距离不宜大于9m;分支点至轴向补偿器或弯管的距离不宜大于20m，分支点有干线轴向位移时，轴向位移量不宜大于50mm，分支点至固定墩或弯管补偿器的最小距离应符合下式计算“L”型管段臂长的规定，分支点至轴向补偿器的距离不应小于12m。
轴向补偿器和管道轴线应一致，距补偿器12m 范围内管段不应有变坡和转角。

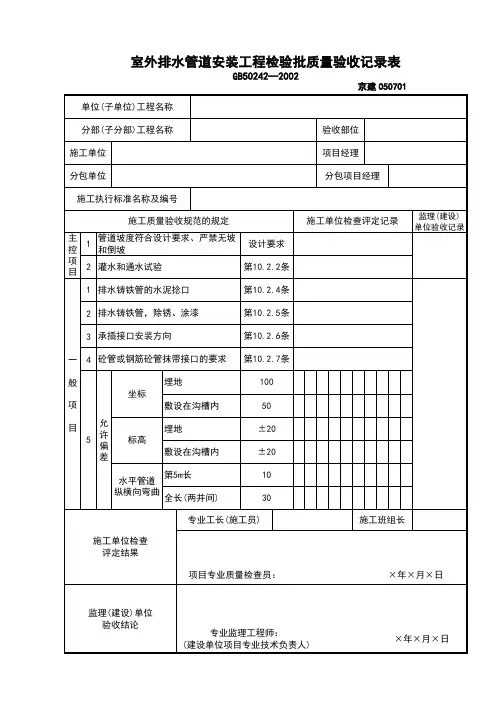

室外雨水管道报验表及检验批验收记录(可以直接使用，可编辑实用优秀文档，欢迎下载）室外雨水管道报验申请表室外排水管道安装工程检验批质量验收记录表GB50242—2002室外排水管沟及井池工程检验批质量验收记录表编号：雨水管道及配件安装工程检验批质量验收记录表GB50242—2002说明05 2 主控项目：1．安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。
2．灌水试验持续1h，不渗不漏。
全部系统或区（段）。
灌水观察检查。
3．雨水管道如采用塑料管，其伸缩节安装应符合设计要求。
对照图纸观察检查。
4．悬吊式雨水管道的敷设坡度不得小于5‰；埋地雨水管道的最小坡度，应符合主控项目第三条规定。
用水平尺、拉线及尺量检查。
一般项目：1．雨水管道不得与生活污水管道相连接。
观察检查。
2．雨水斗管的连接应固定在屋面承重结构上。
雨水边缘与屋面相连接应严密不漏。
连接管管径当设计无要求时，不得小于100mm。
观察和尺量检查。
3．悬吊式雨水管道的检查口或带法兰堵口的三通的间距。
管径≤150mm时检查口间距≯15m。
管径≥200mm时，检查口间距≯20m。
拉线、尺量检查。
4．雨水钢管管道焊接的焊口允许偏差。
焊接检验尺和游标卡尺检查，直尺检查。
5．雨水管道安装的允许偏差应符合规范表的规定。
尺量检查。

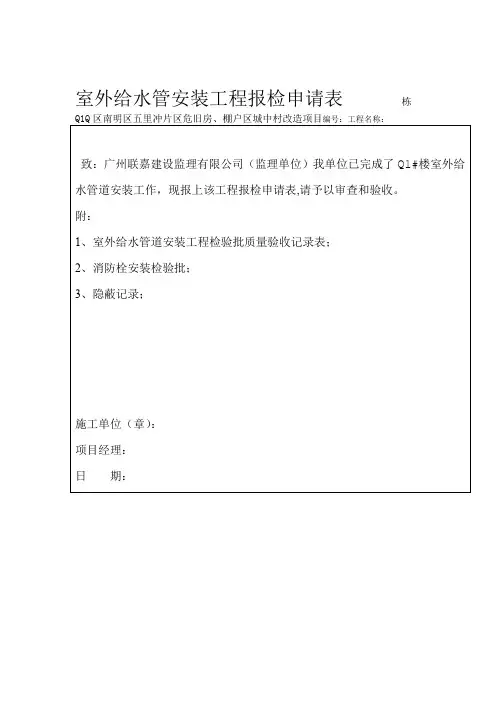

雨水管道及配件安装工程检验批质量验收记录表GB50242—2002室外给水管安装工程报检申请表室外给水管道安装工程检验批质量验收记录表GB50242-2002生活给水管道消毒记录。
SN361室外给水管道安装工程检验批质量验收记录1.项目基本情况编号：SN361工程名称：室外给水管道安装工程施工单位：XXX施工公司监理单位：XXX监理公司验收单位：XXX验收单位2.工程内容本次验收的工程内容为室外给水管道的安装工程。
3.施工过程记录(1)前期准备工作：施工前，施工单位按照设计要求进行了材料采购，并制定了施工方案和施工工艺流程。
(2)管材清点：在施工现场，施工单位对购入的管材进行了清理和清点，确保数量和质量符合要求。
(3)管道布置：施工单位按照设计要求进行管道的布置工作，在地面上进行档案类排布，并设置必要的泵房和阀门等设施。
(4)管道连接：施工单位使用焊接技术进行管道的连接工作，并按照要求进行了防腐处理，确保连接牢固。
(5)管道支架：施工单位按照设计要求，在管道上设置支架，并进行了固定和调整，确保管道的平稳和垂直安装。
(6)管道穿越：施工单位按照设计要求进行了管道的穿越工作，确保与其他设施的协调配合。
(7)管道试压：施工单位进行了对管道的试压工作，确保管道的密封性能符合要求。
(8)管道保护：施工单位对已完成安装的管道进行了保护措施，以防止因外界原因对管道造成损坏。
4.质量验收(1)材料验收：验收单位对购入的管材进行了清点和检查，数量和质量符合要求。
(2)施工工艺验收：验收单位对施工单位制定的施工方案和施工工艺流程进行了审核，符合设计要求。
(3)管道连接验收：验收单位对管道连接情况进行了检查，连接处无渗漏、脱焊等缺陷。
(4)管道支架验收：验收单位对管道支架进行了检查，支架牢固、平稳，管道垂直安装。
(5)管道穿越验收：验收单位对管道穿越情况进行了检查，与其他设施协调配合。
(6)管道试压验收：验收单位对管道试压情况进行了检查，试压合格，无泄漏。
(7)管道保护验收：验收单位对管道保护措施进行了检查，保护措施齐全有效。
5.结论本次室外给水管道安装工程经过验收，各项质量指标符合设计要求，工程质量合格。

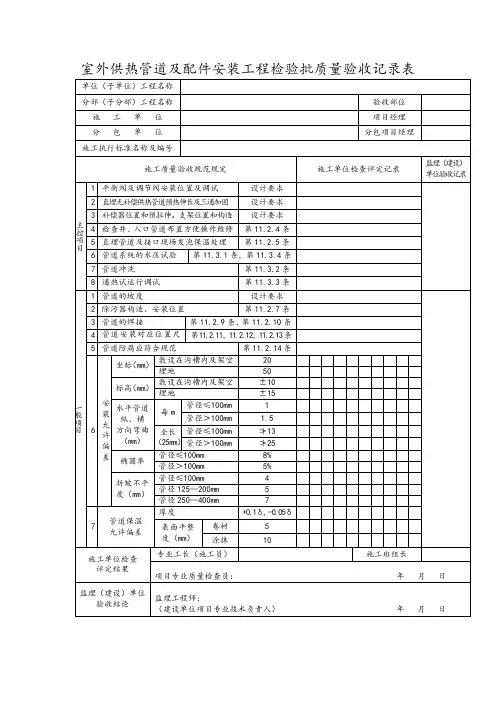

室外供热管网管道及配件安装工程检验批质量验收记录（精）11 室外供热管网安装11.1 一般规定11.2 管道及配件安装11.3 系统水压试验及调试11.1 一般规定11.1.1 本章适用于厂区及民用建筑群（信宅小区）的饱和蒸汽压力不大于0.7MPa、热水温度不超过130℃的室外供热管网安装工程的质量应检验与验收。
说明：11.1.1根据国内采暖系统蒸汽压力及热水温度的现状，对本章的适用范围做出了规定。
11.1.2 供热管网的管材应按设计要求。
当设计未注明时，应符合下列规定：1 管径小于或等于40mm时，应使用焊接钢管。
2 管径为50-200mm时，应使用焊接钢管或无缝钢管。
3 管径小于200mm时，应使用螺旋焊接钢管。
说明：11.1.2对供热管网的管材，首先规定应按规定要求，对设计未注明时，规定中给出了管材选用的推荐范围。
11.1.3 室外供热管道连接均应采用焊接连接。
说明：11.1.3为保证管网安装质量，尽量减少渗漏可能性采用焊接。
11.2 管道及配件安装主控项目11.2.1 平衡阀及调节阀型号、规格及公称压力应符合设计要求。
安装后应根据系统要求进行调试，并作出标志。
检验方法：对照设计图纸及产品合格证，并现场观察调试结果。
说明：11.2.1在热水采暖的室外管网中，特别是枝状管网，装设平衡阀或调节阀已成为各用户之间压力平衡的重要手段。
本条规定，施工与验收应符合设计要求并进行调试。
11.2.2 供热管网的管材应按设计要求。
当设计未注明时，应符合下列规定：1 管径小于或等40mm时，应使用焊接钢管。
2 管径为54-200mm时，应使用焊接钢管或无缝钢管。
3 管径小于200mm时，应使用螺旋焊接钢管。
说明：11.2.2供热管道的直埋敷设渐多并已基本取代地沟敷设。
本条文对直埋管道的预热伸长、三通加固及回填等的要求做了规定。
11.2.3 补偿器的位置必须符合设计要求，并应按设计要求或产品说明书进行预拉伸。
管道固定支架的位置和构造必须符合要求。
管道安装工程检验批质量验收记录表1. 项目信息- 项目名称：- 项目编号：- 项目负责人：- 施工单位：- 监理单位：2. 工程信息- 管道类型：- 管道规格：- 安装位置：- 施工日期：3. 设备信息- 设备名称：- 设备型号：- 设备数量：4. 施工情况- 合格维修工资质：是/否- 安装工艺是否符合要求：是/否- 是否按照施工图纸进行施工：是/否- 施工过程中是否出现质量问题：是/否- 施工是否完成：是/否5. 质量验收情况5.1 材料验收- 材料名称：- 材料规格：- 验收批次：- 验收结果：合格/不合格5.2 焊接质量验收- 焊接工艺评定级别：- 焊接材料合格证明是否齐全：是/否- 焊缝外观是否符合要求：是/否- 焊接焊缝是否无裂缝、夹渣等缺陷：是/否5.3 支承固定验收- 支承固定点是否安装牢固：是/否- 支承固定材料是否合格：是/否- 支承固定点是否符合设计要求：是/否5.4 其他质量验收- 非破坏性检测是否合格：是/否- 管道防腐涂层是否符合要求：是/否- 是否进行压力试验：是/否- 压力试验结果是否合格：是/否6. 验收结论- 管道安装工程质量验收结论：合格/不合格- 如不合格，请备注不合格原因和整改要求。
7. 验收人员- 检验员：- 工程师：- 监理员：8. 附件- 相关图纸- 焊接记录- 非破坏性检测报告- 压力试验报告以上为管道安装工程检验批质量验收记录表的基本内容，请根据实际情况填写相关信息。
0506011第9.2.1条2
第9.2.2条3
第9.2.3条4
第9.2.4条5
第9.2.5条6
第9.2.6条7
第9.2.7条1
第9.2.9条2
第9.2.10条3
第9.2.11条4第9.2.12-17
埋地100mm
敷设在沟槽内50mm
埋地100mm
敷沟或架空40mm
埋地±50mm
敷设在沟槽内±30mm
埋地±50mm
敷沟或架空±30mm
铸铁管40mm
钢管塑料

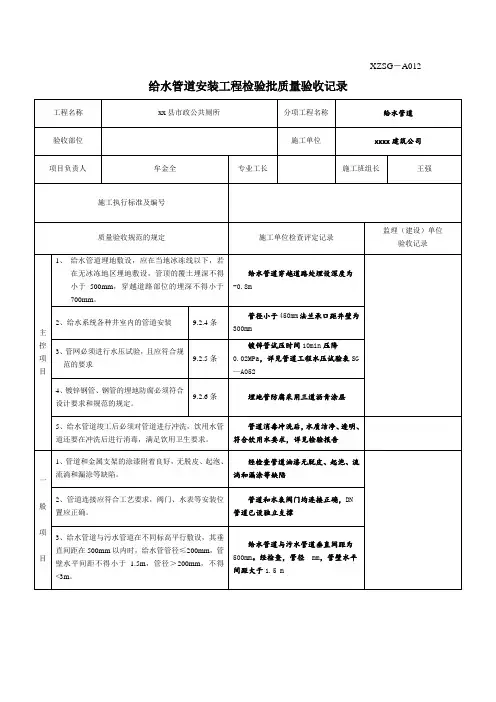

管复合管30mm 室外给水管道安装工程检验批质量验收记录表
GB50242-2002
单位（子单位）工程名称
分部（子分部）工程名称
建筑给排水验收部位施工单位
项目经理分包单位
分 包项目经理施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录监理（建设）单位验收记录埋地管道覆土深度给水管道不得直接穿越污染源管道上可拆和易腐件不得埋在土中管井内安装与井壁的距离管道的水压试验埋地管道的防腐管道冲洗和消毒管道和支架的涂漆阀门、水表安装位置给水与污水管平行铺设的最小距离管道连接应符合规范要求专业工长（施工员）施工班组长
钢管塑料管复合管铸铁管钢管塑料管复合管直段>25m 起终点
铸铁管监理（建设）单位
验 收 结 论
施 工 单 位
检查评定结果
主控项目、一般项目全部合格，符合设计及施工规范规定要求。
项目专业质量检查员： 年 月 日
（建设单位项目专业技术负责人）： 年 月 日主控项目一般项目5管道安装允许偏差专业监理工程师：
坐标标高水平管纵
横向弯曲。
