化工设计复习题及答案讲课教案第一章1、简述化工设计的概念、作用与分类。

答：（1）概念：化工设计是对拟建化工项目在技术和经济上进行全面详尽的安排，是化工基本建设的具体化，是把先进的技术和最新科研成果引入生产的渠道。

（2）作用：化工设计是生产技术中的第一道工序，是化工厂建设中的重要组成部分，设计工作的质量直接关系到工厂的经济效益和社会效益，化工设计是进行技术革新和技术改造的先导，是先进科学技术与生产实践相结合的中间环节，是科研成果实现工业化的桥梁。

分类：根据项目性质可分为：新建项目设计、重复建设项目设计、已有装置的改造设计。

根据化工过程开发程序化工设计可分为：概念设计、中式设计、基础设计和工程设计。

2、化工设计划分为哪三个阶段？并分别叙述其主要内容。

答：初步设计，扩大初步设计和施工设计三个阶段。

初步设计：是根据计划任务书，探求在技术上可能，经济上合理的最符合要求的设计方案，还应编写初步设计说明书。

扩大初步设计：根据已批准的初步设计，解决初步设计中的主要技术问题，使之进一步具体化、明确化，还应编写扩大初步设计说明书及工程概算书（允许误差较大）。

施工设计：根据已批准的扩大初步设计进行的，是施工的依据，为施工服务，应有详细的施工图纸和必要的文字说明书以及工程预算书（误差较小）。

3、写出化工设计程序，并对其主要内容作简单阐述。

答：化工设计程序前期准备工作→项目建议书→可行性研究→决策（评估）→计划任务书→初步设计→扩大初步设计→施工设计4、工艺设计主要包括哪几个方面的内容？设计准备、方案设计、化工计算、车间布置、化工管路设计、提供设计条件、编制概算书的设计文件第二章1、化工厂址选择应考虑的主要因素是什么？（1）节约用地，考虑发展（注：地不能征多，但也应留有发展佘地）；（2）利用城镇设施，节约投资（电、蒸汽、燃料等靠近电厂或水水电站，靠近燃料供应点，水靠近江、河、湖等）；（3）满足环境卫生及交通运输要求（能妥善处理“三废”，优先使用水路、铁路运输，适当增加公路运输）；（4）不旱不涝，地质可靠；（5）少挖少填，有利于协作等，还要与城市规划协调。

化工培训考试题及答案一、选择题（每题2分，共20分）1. 化工生产中，下列哪种物质不属于易燃易爆物质？A. 氢气B. 氧气C. 甲烷D. 氮气答案：D2. 化工设备中，压力容器的安全阀的作用是什么？A. 调节压力B. 测量压力C. 释放压力D. 储存压力答案：C3. 下列哪种物质在化工生产中不具有腐蚀性？A. 硫酸B. 盐酸C. 氢氧化钠D. 蒸馏水答案：D4. 化工生产中，下列哪种操作可能导致爆炸？A. 缓慢加热B. 快速冷却C. 混合易燃物质和空气D. 缓慢搅拌答案：C5. 在化工生产中，下列哪种设备用于分离液体和气体？A. 离心机B. 过滤器C. 蒸馏塔D. 反应器答案：C6. 化工生产中，下列哪种物质是强氧化剂？A. 氢气B. 氧气C. 甲烷D. 氮气答案：B7. 化工设备中，下列哪种设备用于测量流量？A. 压力表B. 温度计C. 流量计D. 液位计答案：C8. 在化工生产中，下列哪种操作可以提高反应速率？A. 降低温度B. 增加催化剂C. 减少反应物D. 减少溶剂答案：B9. 化工生产中，下列哪种物质是有毒的？A. 二氧化碳B. 氧气C. 一氧化碳D. 氮气答案：C10. 在化工生产中，下列哪种设备用于控制反应温度？A. 搅拌器B. 冷凝器C. 热交换器D. 反应器答案：C二、填空题（每题2分，共20分）1. 化工生产中，常用的安全色中，红色代表______。

答案：危险2. 在化工设备中，______是用来防止容器内压力过高的安全装置。

答案：安全阀3. 化工生产中，______是用于控制化学反应速率的化学物质。

答案：催化剂4. 化工生产中，______是用来测量压力的仪器。

答案：压力表5. 在化工生产中，______是用于分离液体和固体的设备。

答案：过滤器6. 化工生产中，______是用于测量温度的仪器。

答案：温度计7. 在化工生产中，______是用于储存和运输气体的设备。

答案：储罐8. 化工生产中，______是用于控制反应物混合的设备。

《化工过程设计》课程知识复习学习材料试题与参考答案一、单选题1、（B）衡算式是化学反应过程物料衡算不能应用的。

A 总质量衡算式；B 组分质量衡算式；C 元素原子物质的量衡算式；D 元素原子质量衡算式2、塔盘在结构方面要有一定的（B）以维持水平。

A 强度B 刚度C 稳定性D 其它3、生产方法确定以后，就可以设计绘制(D)A 设备布置图B 车间布置图C 化工设备图D 流程草图4、流程草图中动力管线用(A)A 中粗实线画出。

B 中细实线画出。

C 粗实线画出。

D 粗虚线画出。

5、球壳上的开孔，开孔系数ρ，δnt/δn，应力集中系数K越大。

（B）A 越大，越大B 越大，越小C 越小，越小D 越小，越大6、下面那种类型的换热器不是利用管程和壳程来进行传热的：（B）A 蛇管式换热器B 套管式换热器C 管壳式换热器D 缠绕管式换热器7、在设备布置图中，视图的表达内容主要有建筑物及其构件和(B)A 装置。

B 设备。

C 管线。

D 厂房。

8、无缝钢管的公称直径指的是管子的（D）。

A 内径B 外径C 中径D 其他9、不锈钢材料0Cr18Ni9牌号中的“0”表示其含碳量低于（B）A 百分之一B 千分之一C 万分之一D 万分之三10、（B）不是连续过程具有的性质。

A 整年不间断进料；B 具有稳定的反应区间；C 产物不间断的分离；D 具有稳定的物流流率。

11、立式容器的管口方位取决于(B)A 车间布置的需要。

B 管道布置的需要。

C 设备布置的需要。

D 工艺流程的需要。

12、从受力角度考虑，椭圆形封头、碟形封头、半球形封头和折边球面封头四种凸形封头中，（C）的受力情况最好。

A 椭圆形封头B 碟形封头C 半球形封头D 折边球面封头13、工艺管道及仪表流程图是以(B)A 工艺流程图为依据。

B 物料流程图为依据。

C 管道流程图为依据。

D 仪表流程图为依据。

14、在化工设计过程中，下面的哪个步骤不需要主管部门批准(C)A 编制项目建议书B 可行性研究报告C 施工图设计，提出预算D 扩大初步设计，提出总概算15、在塔和塔段最底一层塔盘的降液管末端设置液封盘，其目的是（B ）。

二、单项与多项选择题1、〔 B 〕衡算式是化学反响过程物料衡算不能应用的。

A．总质量衡算式； B．组分质量衡算式；C．元素原子物质的量衡算式；D．元素原子质量衡算式2、在进行过程的物料平衡计算时，对系统需要分析的内容有〔 ABCD 〕。

A．确定物料平衡方程式；B．确定物流约束式；C．确定设备约束式；D．确定变量3、在温-焓图中得到热复合曲线的步骤有〔 ABCD 〕步骤。

A．划分温区； B．各热流温度按高到低顺序排列；C．求每个温区的总热交换量；D．画出每个温区的总物流线4、〔 C 〕不是化工设计的内容。

A．反响过程选择与优化；B．别离过程选择与优化；C．厂区道路规划与设计；D．化工过程系统优化5、管道安排图包含下面〔 ACD 〕图样。

A．管件图； B．管架图管道施工说明；C．蒸汽伴管系统安排图；D．管道平面安排图6、〔 C 〕别离过程不是速率操纵别离过程。

A．膜别离过程；B．反渗透别离过程；C．冷冻枯燥别离过程；D．超滤别离过程7、间歇过程有〔 ACD 〕特点。

A．生产灵敏性高； B．易完成自动化；C．合适有固相的物流；D．合适生产季节性产品8、别离过程的选择应分析别离过程的〔 ABCD 〕方面。

A．可行性；B．经济性；C．可靠性；D．生产规模9、对能量过程的分析方法有〔 AC 〕。

A．能量衡算法；B．热流分析法；C．熵分析法；D．功衡算法10、夹点之上地域不可设置〔 A 〕。

A．热阱；B．保温器；C．热源；D．物流混合器11、对新过程的化工设计需要进行〔 AC 〕A．概念设计；B．装置设计；C．中试设计；D．反响设计12、换热网络设计的目的是得到〔 CD 〕。

A．最小的公用工程量；B．最少的换热器台数；C．换热效益最大化； D．合理的公用工程量13、〔 BD 〕别离过程是扩散别离过程。

A．渗析别离过程；B．结晶别离过程；C．超滤别离过程；D．精馏别离过程14、能量过程的特点表达在〔 AD 〕方面。

化工设计复习题第一章化工厂设计的内容与程序一、简答题1. 简述工程项目从计划建设到交付生产所经历的基本工作程序。

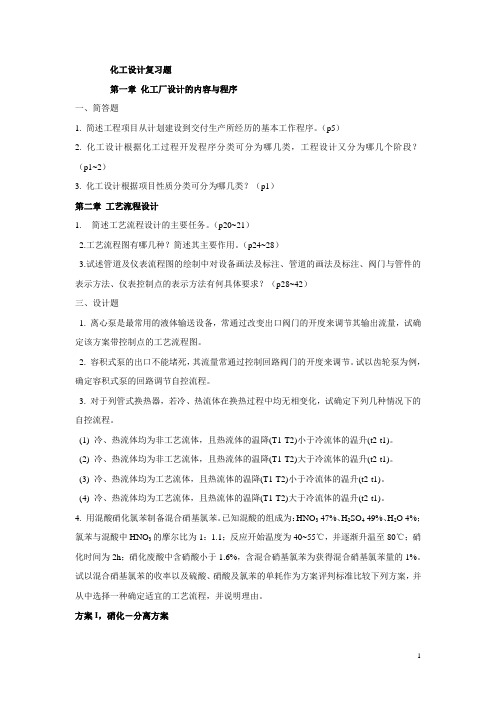

（p5）2. 化工设计根据化工过程开发程序分类可分为哪几类，工程设计又分为哪几个阶段？（p1~2）3. 化工设计根据项目性质分类可分为哪几类？（p1）第二章工艺流程设计1.简述工艺流程设计的主要任务。

（p20~21）2.工艺流程图有哪几种？简述其主要作用。

（p24~28）3.试述管道及仪表流程图的绘制中对设备画法及标注、管道的画法及标注、阀门与管件的表示方法、仪表控制点的表示方法有何具体要求？（p28~42）三、设计题1. 离心泵是最常用的液体输送设备，常通过改变出口阀门的开度来调节其输出流量，试确定该方案带控制点的工艺流程图。

2. 容积式泵的出口不能堵死，其流量常通过控制回路阀门的开度来调节。

试以齿轮泵为例，确定容积式泵的回路调节自控流程。

3. 对于列管式换热器，若冷、热流体在换热过程中均无相变化，试确定下列几种情况下的自控流程。

(1) 冷、热流体均为非工艺流体，且热流体的温降(T1-T2)小于冷流体的温升(t2-t1)。

(2) 冷、热流体均为非工艺流体，且热流体的温降(T1-T2)大于冷流体的温升(t2-t1)。

(3) 冷、热流体均为工艺流体，且热流体的温降(T1-T2)小于冷流体的温升(t2-t1)。

(4) 冷、热流体均为工艺流体，且热流体的温降(T1-T2)大于冷流体的温升(t2-t1)。

4. 用混酸硝化氯苯制备混合硝基氯苯。

已知混酸的组成为：HNO3 47%、H2SO4 49%、H2O 4%；氯苯与混酸中HNO3的摩尔比为1：1.1；反应开始温度为40~55℃，并逐渐升温至80℃；硝化时间为2h；硝化废酸中含硝酸小于1.6%，含混合硝基氯苯为获得混合硝基氯苯量的1%。

试以混合硝基氯苯的收率以及硫酸、硝酸及氯苯的单耗作为方案评判标准比较下列方案，并从中选择一种确定适宜的工艺流程，并说明理由。

三．名词解释题1.概念设计：概念设计是从工程角度出发进行的一种假想设计。

2. 工艺流程图：把各个生产单元按照肯定的目的要求，有机地组合在一起，形成一个完整的生产工艺过程，并用图形描绘出来，即是工艺流程图。

3.车间厂房安排：是对整个车间各工段、各设施在车间场地范围内，按照它们在生产中和生活中所起的作用进行合理的平面和立面安排。

4.地基：建筑物的下面，支承建筑物重量的全部土壤称为地基。

5.总预备费：总预备费包含根本预备费和涨价预备费两项。

6..根底设计：根底设计是新技术开发的最终成果，它是工程设计的依据。

7.工艺流程设计：工艺流程设计通过工艺流程图的形式，形象地反映了化工生产由原料进入到产品输出的过程。

8.化工设备：化工设备主要指在化工生产中常用的标准和非标准设备。

9. 管道安排：用管道将各工段和各设备连接起来。

称管道安排。

10.设备购置费：设备购置费包含设备原价及运杂费用。

11.概算书：概算书是在初步设计阶段编制的车间投资的大概计算。

12. 工艺流程草图：工艺流程草图是用来表达整个工厂或车间生产流程的图样。

13.车间安排：将各工段与各设备按生产流程在空间上进行组合、安排称车间安排。

14.根底：根底是建筑物的下部结构，埋在地面以下。

15.其他费用：其他费用是指工程费用以外的建设工程必须支出的费用。

1、热：有温度差存在时体系与体系〔或体系与环境〕之间所传递的能量。

2、活塞流型反响器：物料返混为零的反响器。

如管式反响器。

3、管件：管件就是用于在管道系统中改变走向、高度，或改变管径，或引出支管等所使用的管道部件。

4、别离过程：就是将一混合物转变为组成互不相同的两种或几种产品的操作。

5、温-焓图(T-H)：是以温度T为纵轴，以热焓H为横轴的曲线图，它表示了物流的热特性。

6、固定床反响器：是指所用固体催化剂，或固体反响物，固定于反响器中的一类反响器。

7、聚式流态化：在流化床反响器中，固体颗粒在不同程度上成团聚状态。

《化工设计》（A卷共 4 页）
一、（共20分）简答题（共5个小题，每小题4分）
1、简述化工工艺设计的内容及步骤。

2、简述化工产品成本由哪些部分构成。

3、简述我国现行的化工基建程序。

4、说明流程组织时挑选化学反应途径应该考虑的一些主要因素。

5、简述化工项目试生产的步骤。

二、（共20分）由一个液液非均相反应生产高纯度的产品C，反应式为A＋B→C（其反应速度
2
B
A
C
C
r=），同时伴随着副反应A＋C↔D（可逆反应，其正反应速度）。

已知采购来的原料A为液相原料，其中含有少量D及E。

原料B也为液相，为纯组份且价格较贵。

A、D、B、C、E五种组分的相对挥发度由小到大（D、B之间相对挥发度相差更明显）。

A原料的价格较便宜，C与E之间能形成难分离的共沸物。

试进行这个过程的流程组织（连续操作流程，要求考虑反应器的形式），写出简要说明，并画出流程框架草图。

2
A C
r C C
=。

可编辑修改精选全文完整版《化工工艺设计》课程习题集一、填空题11.工艺流程设计是化工设计中非常重要的环节，它通过（）的形式，形象地反映了化工生产由原料进入到产品输出的过程.2.工艺流程设计是化工设计中非常重要的环节，它通过工艺流程图的形式，形象地反映了化工生产由原料进入到（）的过程.3.工艺流程设计是化工设计中非常重要的环节，它通过( )的形式，形象地反映了化工生产由原料进入到产品输出的过程.4.工艺流程图集中地概括了整个生产过程的全貌,其中包括物料和能量的变化,物料的流向以及（）和使用的设备仪表。

5.确定生产方法，选择工艺流程一般要经过三个阶段：①搜集资料，调查研究，②（），③全面对比.6.确定生产方法，选择工艺流程一般要经过三个阶段：①( )，②落实设备，③全面对比.7.确定生产方法，选择工艺流程一般要经过三个阶段：①( )，②落实设备，③全面对比.8.生产工艺流程草图一般由（）、图例和设备一览表等三个部分组成。

9.生产工艺流程草图一般由物料流程、图例和（）等三个部分组成。

10.生产工艺流程草图一般由物料流程、( )和设备一览表等三个部分组成。

11.所谓化工过程，是指由原料经（）和物理处理加工成化学产品或中间产品的生产过程。

12.化工过程的实现，它包括许多工序，每个工序又由若干个或若干组设备组合而成。

开发一个新的化工过程，从技术角度来考察，它主要决定于下述三类因素：（1）( )，（2）化学工程因素，（3）机械设备、仪表及控制手段。

13.开发一个新的化工过程，从技术角度来考察，它主要决定于下述三类因素：（1）化学工艺因素，（2）( )，（3）机械设备、仪表及控制手段。

14.开发一个新的化工过程，从技术角度来考察，它主要决定于下述三类因素：（1）化学工艺因素，（2）化学工程因素，（3）（）。

15.所谓化工过程，是指由原料经化学处理和( )加工成化学产品或中间产品的生产过程。

16.化工过程就是指由原料经化学处理和物理处理加工成（）或中间产品的生产过程。
