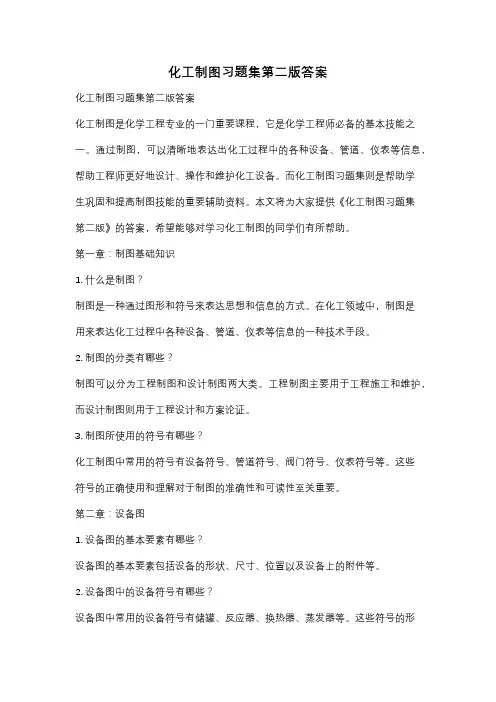

化工制图习题集第二版答案化工制图习题集第二版答案化工制图是化学工程专业的一门重要课程，它是化学工程师必备的基本技能之一。

通过制图，可以清晰地表达出化工过程中的各种设备、管道、仪表等信息，帮助工程师更好地设计、操作和维护化工设备。

而化工制图习题集则是帮助学生巩固和提高制图技能的重要辅助资料。

本文将为大家提供《化工制图习题集第二版》的答案，希望能够对学习化工制图的同学们有所帮助。

第一章：制图基础知识1. 什么是制图？制图是一种通过图形和符号来表达思想和信息的方式。

在化工领域中，制图是用来表达化工过程中各种设备、管道、仪表等信息的一种技术手段。

2. 制图的分类有哪些？制图可以分为工程制图和设计制图两大类。

工程制图主要用于工程施工和维护，而设计制图则用于工程设计和方案论证。

3. 制图所使用的符号有哪些？化工制图中常用的符号有设备符号、管道符号、阀门符号、仪表符号等。

这些符号的正确使用和理解对于制图的准确性和可读性至关重要。

第二章：设备图1. 设备图的基本要素有哪些？设备图的基本要素包括设备的形状、尺寸、位置以及设备上的附件等。

2. 设备图中的设备符号有哪些？设备图中常用的设备符号有储罐、反应器、换热器、蒸发器等。

这些符号的形状和细节可以通过习题集中的示例进行学习和理解。

3. 如何绘制设备图？绘制设备图时，首先需要确定设备的形状和尺寸，然后根据设备符号的要求进行绘制。

在绘制过程中，要注意符号的比例和位置，以确保图纸的准确性和可读性。

第三章：管道图1. 管道图的基本要素有哪些？管道图的基本要素包括管道的位置、尺寸、方向以及管道上的阀门、支撑等。

2. 管道图中的管道符号有哪些？管道图中常用的管道符号有直线管道、弯头、三通、四通等。

这些符号的形状和细节可以通过习题集中的示例进行学习和理解。

3. 如何绘制管道图？绘制管道图时，首先需要确定管道的位置和方向，然后根据管道符号的要求进行绘制。

在绘制过程中，要注意管道的连接方式、支撑方式以及与其他设备的连接方式，以确保图纸的准确性和可读性。

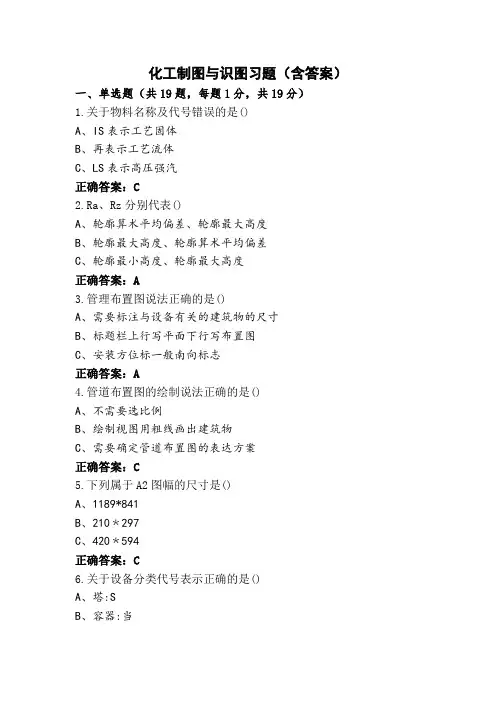

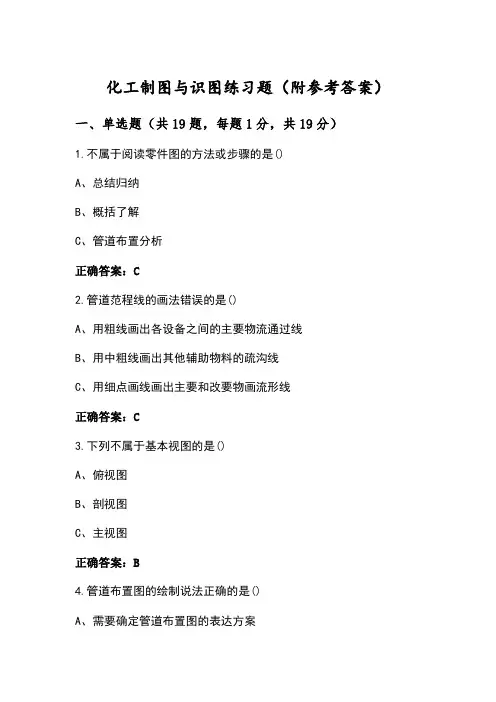

化工制图与识图习题（含答案）一、单选题（共19题，每题1分，共19分）1.关于物料名称及代号错误的是()A、IS表示工艺固体B、再表示工艺流体C、LS表示高压强汽正确答案：C2.Ra、Rz分别代表()A、轮廓算术平均偏差、轮廓最大高度B、轮廓最大高度、轮廓算术平均偏差C、轮廓最小高度、轮廓最大高度正确答案：A3.管理布置图说法正确的是()A、需要标注与设备有关的建筑物的尺寸B、标题栏上行写平面下行写布置图C、安装方位标一般南向标志正确答案：A4.管道布置图的绘制说法正确的是()A、不需要选比例B、绘制视图用粗线画出建筑物C、需要确定管道布置图的表达方案正确答案：C5.下列属于A2图幅的尺寸是()A、1189*841B、210﹡297C、420﹡594正确答案：C6.关于设备分类代号表示正确的是()A、塔:SB、容器:当C、反应器中正确答案：C7.当设备的直径超过()mm时，应开设人孔。

A、800B、900C、600正确答案：B8.下列说法正确的是()A、向视图只允许向特定方向的基本视图B、向视图是剖视图C、向视图是可以自由配置的基本视图正确答案：C9.在管道布置图上标注标高流法错误的是()A、当标高以管底为基准时，加注管底代号“DPELSI、SIT”B、管道之间间隔较小时。

允许引出标准。

C、当标高以量道中心线为基准时，只需要标注“配置、证件”正确答案：A10.下列不属于化工设备结构特点的是()A、壳体以回转体为主B、大量采用螺纹连接C、尺寸大小相差悬殊正确答案：B11.通常以管道与管件为主体，用来指导生产与施工的工程技术图样。

称为()A、设备图B、管道图C、流程图正确答案：B12.下列不属于普通布置图的内容是()A、断面图B、足够的尺寸C、一组视图正确答案：A13.关于管架错误的是()A、管架是起支撑管道作用B、管架类别A表示固定架C、管架类别K表示吊架正确答案：C14.管道通常不需要用《》管件连接起来。

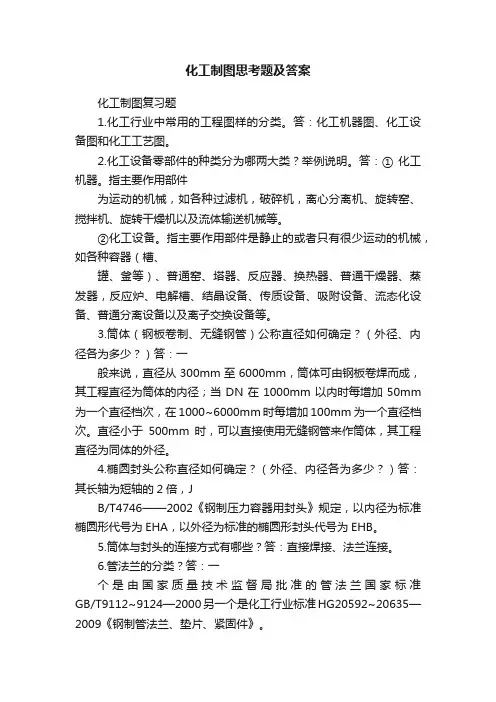

化工制图思考题及答案化工制图复习题1.化工行业中常用的工程图样的分类。

答：化工机器图、化工设备图和化工工艺图。

2.化工设备零部件的种类分为哪两大类？举例说明。

答：① 化工机器。

指主要作用部件为运动的机械，如各种过滤机，破碎机，离心分离机、旋转窑、搅拌机、旋转干燥机以及流体输送机械等。

②化工设备。

指主要作用部件是静止的或者只有很少运动的机械，如各种容器（槽、罐、釜等）、普通窑、塔器、反应器、换热器、普通干燥器、蒸发器，反应炉、电解槽、结晶设备、传质设备、吸附设备、流态化设备、普通分离设备以及离子交换设备等。

3.筒体（钢板卷制、无缝钢管）公称直径如何确定？（外径、内径各为多少？）答：一般来说，直径从300mm至6000mm，筒体可由钢板卷焊而成，其工程直径为筒体的内径；当DN在1000mm以内时每增加50mm 为一个直径档次，在1000~6000mm时每增加100mm为一个直径档次。

直径小于500mm时，可以直接使用无缝钢管来作筒体，其工程直径为同体的外径。

4.椭圆封头公称直径如何确定？（外径、内径各为多少？）答：其长轴为短轴的2倍，JB/T4746——2002《钢制压力容器用封头》规定，以内径为标准椭圆形代号为EHA，以外径为标准的椭圆形封头代号为EHB。

5.筒体与封头的连接方式有哪些？答：直接焊接、法兰连接。

6.管法兰的分类？答：一个是由国家质量技术监督局批准的管法兰国家标准GB/T9112~9124—2000另一个是化工行业标准HG20592~20635—2009《钢制管法兰、垫片、紧固件》。

8.管法兰按其与管子的连接方式分为哪几类。

答：平焊法兰、对焊法兰、螺纹法兰、承插焊法兰、松套法兰。

9.压力容器法兰分为哪几类?密封面形式有几种？答：有甲型平焊法兰、乙型平焊法兰和长颈对焊法兰，其密封面形式有平面型密封、凹凸面密封、榫槽面密封。

11.球形、椭圆、碟形、锥形、平板封头的特点。

12.补强圈的作用及标注方法。

化工原理实验思考题及答案精编W O R D版 IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】化工原理实验思考题（填空与简答）一、填空题：1．孔板流量计的Re ~C 关系曲线应在 单对数 坐标纸上标绘。

2．孔板流量计的R V S ~关系曲线在双对数坐标上应为 直线 。

3．直管摩擦阻力测定实验是测定 λ 与 Re_的关系，在双对数坐标纸上标绘。

4．单相流动阻力测定实验是测定 直管阻力 和 局部阻力 。

5．启动离心泵时应 关闭出口阀和功率开关 。

6．流量增大时离心泵入口真空度 增大_出口压强将 减小 。

7．在精馏塔实验中，开始升温操作时的第一项工作应该是 开循环冷却水 。

8．在精馏实验中，判断精馏塔的操作是否稳定的方法是 塔顶温度稳定9．在传热实验中随着空气流量增加其进出口温度差的变化趋势：_进出口温差随空气流量增加而减小 。

10．在传热实验中将热电偶冷端放在冰水中的理由是 减小测量误差 。

11．萃取实验中_水_为连续相， 煤油 为分散相。

12．萃取实验中水的出口浓度的计算公式为 E R R R E V C C V C /)(211-= 。

13．干燥过程可分为 等速干燥 和 降速干燥 。

14．干燥实验的主要目的之一是掌握干燥曲线和干燥速率曲线的测定方法。

15．过滤实验采用悬浮液的浓度为 5% ，其过滤介质为帆布。

16．过滤实验的主要内容测定某一压强下的过滤常数。

17．在双对数坐标系上求取斜率的方法为：需用对数值来求算，或者直接用尺子在坐标纸上量取线段长度求取。

18．在实验结束后，关闭手动电气调节仪表的顺序一般为：先将手动旋钮旋至零位，再关闭电源。

19．实验结束后应清扫现场卫生，合格后方可离开。

20．在做实验报告时，对于实验数据处理有一个特别要求就是: 要有一组数据处理的计算示例。

21.在阻力实验中，两截面上静压强的差采用倒U 形压差计测定。

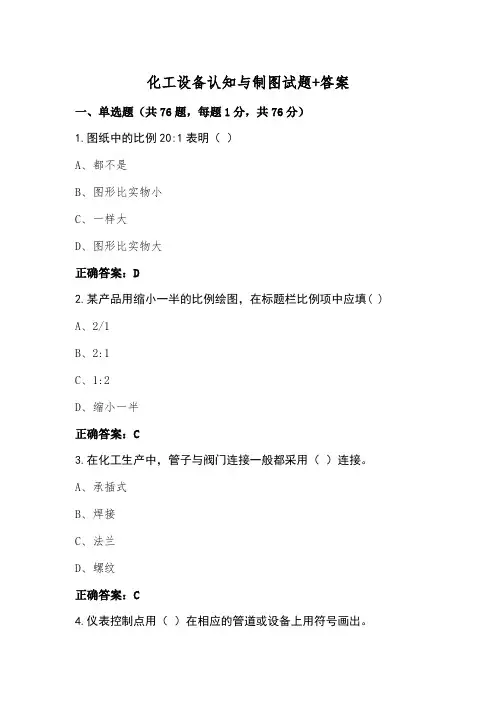

化工设备认知与制图试题+答案一、单选题（共76题，每题1分，共76分）1.图纸中的比例20:1表明（）A、都不是B、图形比实物小C、一样大D、图形比实物大正确答案：D2.某产品用缩小一半的比例绘图，在标题栏比例项中应填( )A、2/1B、2:1C、1:2D、缩小一半正确答案：C3.在化工生产中，管子与阀门连接一般都采用（）连接。

A、承插式B、焊接C、法兰D、螺纹正确答案：C4.仪表控制点用（）在相应的管道或设备上用符号画出。

A、中实线B、细实线C、粗实线D、虚线正确答案：B5.化肥生产设备用高压无缝钢管的适用压力为：10至( )MPa。

A、42B、20C、40D、32正确答案：D6.在带控制点的工艺流程图的主要内容包括：（）①带有设备位号、名称和管口的各种设备示意图；②带有物料代号、管段序号、规格和阀门及仪表控制点等各种管道流程线；③表示管件、阀门和控制点等图例符号的说明。

A、①、②B、①、②、③C、①、③D、①、③正确答案：B7.组合体上因各个基本形体相对位置不同，其表面连接关系可分为（）种。

A、1B、3C、4D、2正确答案：C8.壳体多为薄壁钢板卷制而成,形状多为回转体，不是回转体的是（）。

A、圆球B、圆C、圆锥D、圆柱正确答案：B9.( )是用来进行化学反应、处理或贮存物料的设备主体部分，一般由钢板卷焊成形，其大小由工艺要求确定。

A、法兰B、支座C、封头D、筒体正确答案：D10.高温管道是指温度高于( )℃的管道。

A、500℃B、30℃C、450℃D、200℃正确答案：D11.固定式鞍座底板上的螺栓孔是的( )。

A、长方形B、圆形C、方形D、长圆形正确答案：B12.对于设备中尺寸过小的结构如薄壁、垫片、折流板等，无法按比例画出时，可采用（），即不按比例，适当地夸大画出他们的厚度或结构。

A、单线示意画法B、夸大画法C、简化画法D、以上全部正确答案：B13.PG 1310—300 A1A 为某一管道的标注，其中A1A 是指（）。

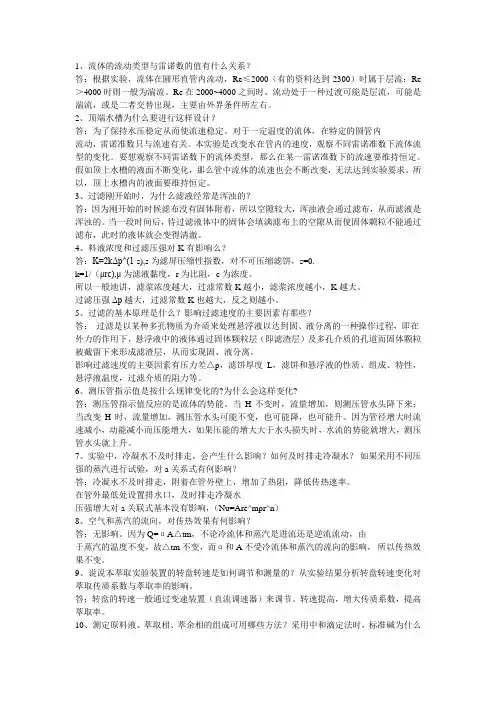

1、流体的流动类型与雷诺数的值有什么关系？答：根据实验，流体在圆形直管内流动，Re≤2000（有的资料达到2300）时属于层流；Re ＞4000时则一般为湍流。

Re在2000~4000之间时，流动处于一种过渡可能是层流，可能是湍流，或是二者交替出现，主要由外界条件所左右。

2、顶端水槽为什么要进行这样设计？答：为了保持水压稳定从而使流速稳定。

对于一定温度的流体，在特定的圆管内流动，雷诺准数只与流速有关。

本实验是改变水在管内的速度，观察不同雷诺准数下流体流型的变化。

要想观察不同雷诺数下的流体类型，那么在某一雷诺准数下的流速要维持恒定。

假如顶上水槽的液面不断变化，那么管中流体的流速也会不断改变，无法达到实验要求。

所以，顶上水槽内的液面要维持恒定。

3、过滤刚开始时，为什么滤液经常是浑浊的？答：因为刚开始的时候滤布没有固体附着，所以空隙较大，浑浊液会通过滤布，从而滤液是浑浊的。

当一段时间后，待过滤液体中的固体会填满滤布上的空隙从而使固体颗粒不能通过滤布，此时的液体就会变得清澈。

4、料液浓度和过滤压强对K有影响么？答：K=2kΔp^(1-s),s为滤屏压缩性指数，对不可压缩滤饼，s=0.k=1/（μrc),μ为滤液黏度，r为比阻，c为浓度。

所以一般地讲，滤浆浓度越大，过滤常数K越小，滤浆浓度越小，K越大。

过滤压强Δp越大，过滤常数K也越大，反之则越小。

5、过滤的基本原理是什么？影响过滤速度的主要因素有那些？答：过滤是以某种多孔物质为介质来处理悬浮液以达到固、液分离的一种操作过程，即在外力的作用下，悬浮液中的液体通过固体颗粒层（即滤渣层）及多孔介质的孔道而固体颗粒被截留下来形成滤渣层，从而实现固、液分离。

影响过滤速度的主要因素有压力差△p，滤饼厚度L，滤饼和悬浮液的性质、组成、特性，悬浮液温度，过滤介质的阻力等。

6、测压管指示值是按什么规律变化的?为什么会这样变化?答：测压管指示值反应的是流体的势能。

当H不变时，流量增加，则测压管水头降下来；当改变H时，流量增加，测压管水头可能不变，也可能降，也可能升。

江苏省普通高校对口招生复习丛书化工制图一轮复习参考答案（2016年版）第一章化工制图基础知识第一节制图基本知识（三）尝试练习（1）尺寸界线尺寸线尺寸数字（2）粗实线细实线（3）0.5 0.7 0.18（4）最后完工（5）箭头斜线（6）水平（7）垂直上左左课堂师生探究（一）探究问题例1:【思路分析】一个完整的尺寸，一般应由尺寸界线、尺寸线和尺寸数字等组成，此三项称之为尺寸标注的三要素。

【解】尺寸界线尺寸线尺寸数字例2：【思路分析】比例的分类和优先常用的比例例3：【思路分析】绘制图样时应优先采用5种的基本幅面，最大为A0。

【解】5 基本幅面A0例4：【思路分析】绘制图样时比例常选用放大、原值、缩小三类比例，应优先选取相应的比例。

机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

【解】留装订边1:1 28（二）当堂训练3．作图题1．选择题（1）A （2）D2．填空题（1）短1平方米（2）图中图形线性尺寸课后巩固练习一、选择题1．B 2．B 3．C 4．B 5．C 6．D 7．B 8．C 9．D 10．B 11．D 12．A 13．B 14．A 15．A 16．C二、填空题17．基本幅面A4 218．短整数19．标题栏右上角20．粗实线0.5 5mm 可省略21．1:1 3:1 1:3 2:122．标题栏比例下方23．高度224．1/14 1/10 同一种25．小一号26．波浪双折双点画细点画波浪双折线第二节投影法与三视图（三）尝试练习1．选择题（1）B（2）C2．填空题（1）高平齐长对正宽相等（2）实长真实课堂师生探究（一）探究问题例1：【思路分析】先建立三投影体系，再运用点的投影知识，和正确的识读标注点的标记。

【解】V面投影面称为正立投影面，点A的V面投影为a’，也叫点的主视图；H面投影面称为水平投影面，点A的H面投影为a，也叫点的主视图；W面投影面称为侧立投影面，点A的W面投影为a” ，也叫点的主视图。

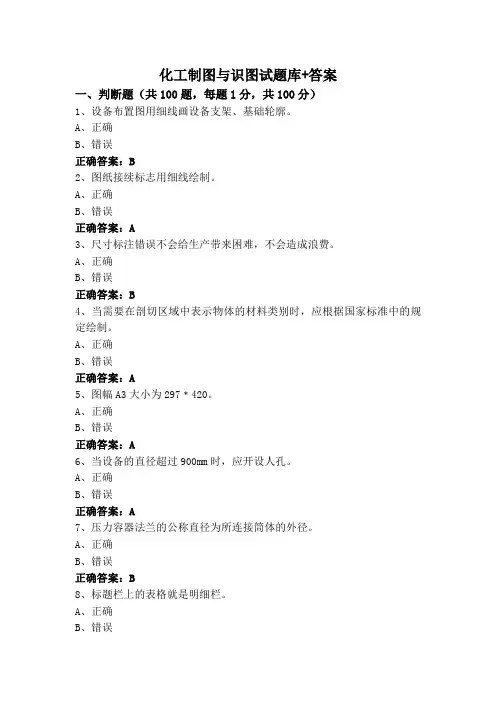

化工制图与识图试题库+答案一、判断题（共100题，每题1分，共100分）1、设备布置图用细线画设备支架、基础轮廓。

A、正确B、错误正确答案：B2、图纸接续标志用细线绘制。

A、正确B、错误正确答案：A3、尺寸标注错误不会给生产带来困难，不会造成浪费。

A、正确B、错误正确答案：B4、当需要在剖切区域中表示物体的材料类别时，应根据国家标准中的规定绘制。

A、正确B、错误正确答案：A5、图幅A3大小为297﹡420。

A、正确B、错误正确答案：A6、当设备的直径超过900mm时，应开设人孔。

A、正确B、错误正确答案：A7、压力容器法兰的公称直径为所连接筒体的外径。

A、正确B、错误正确答案：B8、标题栏上的表格就是明细栏。

A、正确B、错误正确答案：A9、设备分类代号P表示泵。

A、正确B、错误正确答案：A10、方框图属于原理图。

A、正确B、错误正确答案：A11、RA.Rz数值越小,表面越粗糙。

A、正确B、错误正确答案：B12、在平面图上的右上角用于表示出设备安装方位基准的符号，称为方位标。

A、正确B、错误正确答案：A13、封头与筒体可以直接焊接形成不可拆卸的连接。

A、正确B、错误正确答案：A14、管口方位图采用A4图幅，以简化的平面图形绘制。

A、正确B、错误正确答案：A15、断面图主要用于表达物体某一局部的横截面形状。

A、正确B、错误正确答案：A16、管道组合号由管道号、管径、管道等级三部分组成。

A、正确B、错误正确答案：B17、三视图的投影规律为主、左视图高平齐(等高)。

A、正确B、错误正确答案：A18、画圆的中心线时，圆心应是画的交点。

A、正确B、错误正确答案：A19、在绘制管道布置图时要预留管口表和标题栏的位置。

A、正确B、错误正确答案：A20、管道尺寸一般需要标注公称直径。

A、正确B、错误正确答案：A21、筒体是化工设备的主体部分。

A、正确B、错误正确答案：A22、同一位号的多台设备，在平面图上可只画一台的设备外形，其余仅画基础。

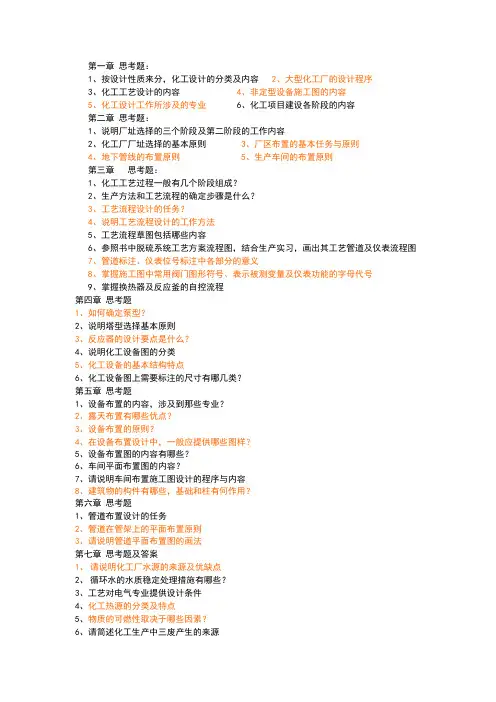

第一章思考题：1、按设计性质来分，化工设计的分类及内容2、大型化工厂的设计程序3、化工工艺设计的内容4、非定型设备施工图的内容5、化工设计工作所涉及的专业6、化工项目建设各阶段的内容第二章思考题：1、说明厂址选择的三个阶段及第二阶段的工作内容2、化工厂厂址选择的基本原则3、厂区布置的基本任务与原则4、地下管线的布置原则5、生产车间的布置原则第三章思考题：1、化工工艺过程一般有几个阶段组成？2、生产方法和工艺流程的确定步骤是什么？3、工艺流程设计的任务？4、说明工艺流程设计的工作方法5、工艺流程草图包括哪些内容6、参照书中脱硫系统工艺方案流程图，结合生产实习，画出其工艺管道及仪表流程图7、管道标注、仪表位号标注中各部分的意义8、掌握施工图中常用阀门图形符号、表示被测变量及仪表功能的字母代号9、掌握换热器及反应釜的自控流程第四章思考题1、如何确定泵型？2、说明塔型选择基本原则3、反应器的设计要点是什么？4、说明化工设备图的分类5、化工设备的基本结构特点6、化工设备图上需要标注的尺寸有哪几类？第五章思考题1、设备布置的内容，涉及到那些专业？2、露天布置有哪些优点？3、设备布置的原则？4、在设备布置设计中，一般应提供哪些图样？5、设备布置图的内容有哪些？6、车间平面布置图的内容？7、请说明车间布置施工图设计的程序与内容8、建筑物的构件有哪些，基础和柱有何作用？第六章思考题1、管道布置设计的任务2、管道在管架上的平面布置原则3、请说明管道平面布置图的画法第七章思考题及答案1、请说明化工厂水源的来源及优缺点2、循环水的水质稳定处理措施有哪些？3、工艺对电气专业提供设计条件4、化工热源的分类及特点5、物质的可燃性取决于哪些因素？6、请简述化工生产中三废产生的来源10年考试：A、B卷，随机抽取。

初步定在第16周一下午考试试卷分八大题，其中物料工艺流程图30分（开卷，考前完成，用A3纸画，考试时一起交上来，具体内容为生产实习工段待定）其他试题闭卷，每题10分有一道英文翻译题，到时发给两位班长第一章思考题1、按设计性质来分，化工设计的分类及内容答：（一）新技术开发过程中的设计（工程研究）——概念设计、中试设计、基础设计（二）工程设计1）初步设计：根据设计任务书，全面研究设计对象，以获得技术上可能、经济上合理的最符合要求的设计方案。

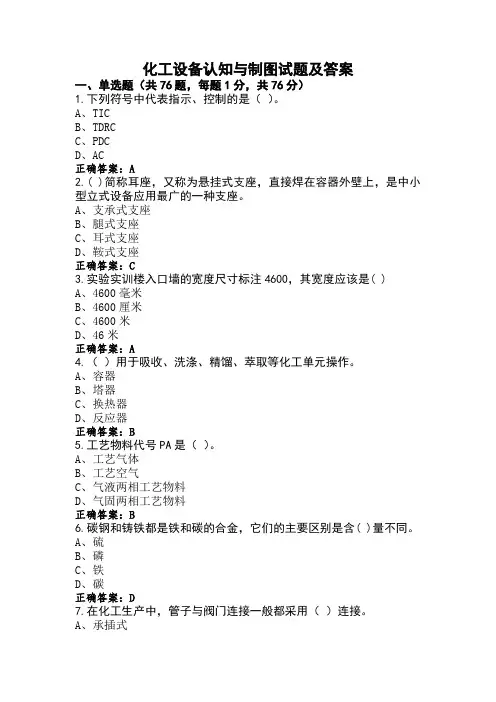

化工设备认知与制图试题及答案一、单选题（共76题，每题1分，共76分）1.下列符号中代表指示、控制的是（）。

A、TICB、TDRCC、PDCD、AC正确答案：A2.( )简称耳座，又称为悬挂式支座，直接焊在容器外壁上，是中小型立式设备应用最广的一种支座。

A、支承式支座B、腿式支座C、耳式支座D、鞍式支座正确答案：C3.实验实训楼入口墙的宽度尺寸标注4600，其宽度应该是( )A、4600毫米B、4600厘米C、4600米D、46米正确答案：A4.（）用于吸收、洗涤、精馏、萃取等化工单元操作。

A、容器B、塔器C、换热器D、反应器正确答案：B5.工艺物料代号PA是（）。

A、工艺气体B、工艺空气C、气液两相工艺物料D、气固两相工艺物料正确答案：B6.碳钢和铸铁都是铁和碳的合金，它们的主要区别是含( )量不同。

A、硫B、磷C、铁D、碳正确答案：D7.在化工生产中，管子与阀门连接一般都采用（）连接。

A、承插式B、螺纹C、焊接D、法兰正确答案：D8.仪表控制点用（）在相应的管道或设备上用符号画出。

A、细实线B、虚线C、中实线D、粗实线正确答案：A9.化工容器按工作原理和作用的不同可分为：反应容器.换热容器.储存容器和（）A、过滤容器B、分离容器C、蒸发容器D、气体净化分离容器正确答案：B10.化肥生产设备用高压无缝钢管的适用压力为：10至( )MPa。

A、32B、42C、20D、40正确答案：A11.碱液的输送不能采用下列材料的管道( )。

A、铝管B、铅管；C、铸铁管；D、无缝钢管；正确答案：B12.按单元操作塔设备可以分为精馏塔、吸收塔、萃取塔、反应塔、干燥塔。

A、操作压力B、用途C、单元操作D、内部结构正确答案：C13.图纸中的比例1:2表明( )A、一样大B、图形比实物大C、都不是D、图形比实物小正确答案：D14.下列（）化工设备的代号是E。

A、管壳式余热锅炉B、反应釜C、干燥器D、过滤器正确答案：A15.安全色中表示禁止的是( )。
