刍议如何控制开关电源电磁干扰

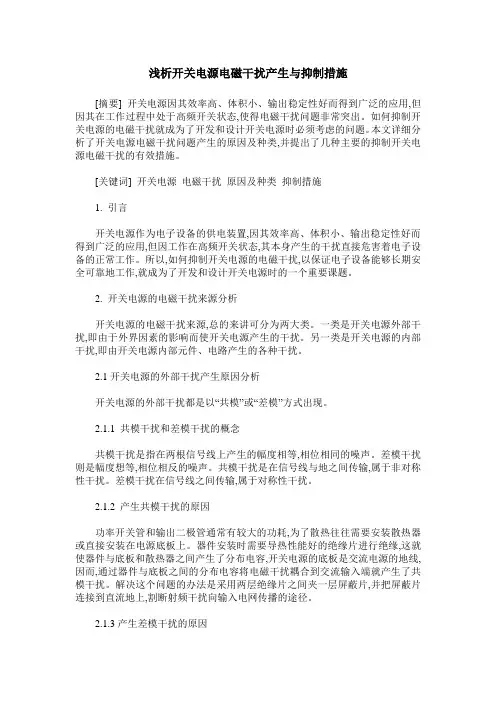

浅析开关电源电磁干扰产生与抑制措施[摘要] 开关电源因其效率高、体积小、输出稳定性好而得到广泛的应用,但因其在工作过程中处于高频开关状态,使得电磁干扰问题非常突出。

如何抑制开关电源的电磁干扰就成为了开发和设计开关电源时必须考虑的问题。

本文详细分析了开关电源电磁干扰问题产生的原因及种类,并提出了几种主要的抑制开关电源电磁干扰的有效措施。

[关键词] 开关电源电磁干扰原因及种类抑制措施1. 引言开关电源作为电子设备的供电装置,因其效率高、体积小、输出稳定性好而得到广泛的应用,但因工作在高频开关状态,其本身产生的干扰直接危害着电子设备的正常工作。

所以,如何抑制开关电源的电磁干扰,以保证电子设备能够长期安全可靠地工作,就成为了开发和设计开关电源时的一个重要课题。

2. 开关电源的电磁干扰来源分析开关电源的电磁干扰来源,总的来讲可分为两大类。

一类是开关电源外部干扰,即由于外界因素的影响而使开关电源产生的干扰。

另一类是开关电源的内部干扰,即由开关电源内部元件、电路产生的各种干扰。

2.1开关电源的外部干扰产生原因分析开关电源的外部干扰都是以“共模”或“差模”方式出现。

2.1.1 共模干扰和差模干扰的概念共模干扰是指在两根信号线上产生的幅度相等,相位相同的噪声。

差模干扰则是幅度想等,相位相反的噪声。

共模干扰是在信号线与地之间传输,属于非对称性干扰。

差模干扰在信号线之间传输,属于对称性干扰。

2.1.2 产生共模干扰的原因功率开关管和输出二极管通常有较大的功耗,为了散热往往需要安装散热器或直接安装在电源底板上。

器件安装时需要导热性能好的绝缘片进行绝缘,这就使器件与底板和散热器之间产生了分布电容,开关电源的底板是交流电源的地线,因而,通过器件与底板之间的分布电容将电磁干扰耦合到交流输入端就产生了共模干扰。

解决这个问题的办法是采用两层绝缘片之间夹一层屏蔽片,并把屏蔽片连接到直流地上,割断射频干扰向输入电网传播的途径。

2.1.3产生差模干扰的原因差模干扰在两根信号线之间传输,属于对称性干扰。

摘要：开关电源的电磁干扰对电子设备的性能影响很大，因此，各种标准对抑制电源设备电磁干扰的要求已越来越高。

对开关电源中电磁干扰的产生机理做了简要的描述，着重总结了几种近年提出的新的抑制电磁干扰的方法，并对其原理、应用做了简单介绍。

1 引言随着电子设备的大量应用，电源在这些设备中的地位越来越重要，而开关变换器由于体积小、重量轻、效率高等特点，在电源中占的比重越来越大。

开关电源大多工作在高频情况下，在开关器件的开关过程中，寄生元件（如寄生电容、寄生电感等）中能量的高频变化产生了大量的电磁干扰（ ElectromagneticInterference ， EMI ）。

EMI 信号占有很宽的频率范围，又有一定的幅度，经过在电路、空间中的传导和辐射，污染了周围的电磁环境，影响了与其它电子设备的电磁兼容（ ElectromagneticCompatibility ）性。

随着近年来各国对电子设备的电磁干扰和电磁兼容性能要求的不断提高，对电磁干扰以及新的抑制方法的研究已成为开关电源研究中的热点。

本文对电磁干扰产生、传播的机理进行了简要的介绍，重点总结了几种近年来提出的抑制开关电源电磁干扰产生及传播的新方法。

2 电磁干扰的产生和传播方式开关电源中的电磁干扰分为传导干扰和辐射干扰两种。

通常传导干扰比较好分析，可以将电路理论和数学知识结合起来，对电磁干扰中各种元器件的特性进行研究；但对辐射干扰而言，由于电路中存在不同干扰源的综合作用，又涉及到电磁场理论，分析起来比较困难。

下面将对这两种干扰的机理作一简要的介绍。

2.1传导干扰的产生和传播传导干扰可分为共模（ CommonMode CM ）干扰和差模（ DifferentialMode DM ）干扰。

由于寄生参数的存在以及开关电源中开关器件的高频开通与关断，使得开关电源在其输入端（即交流电网侧）产生较大的共模干扰和差模干扰。

2.1.1 共模（ CM ）干扰变换器工作在高频情况时，由于 dv/dt 很高，激发变压器线圈间、以及开关管与散热片间的寄生电容，从而产生了共模干扰。

抑制开关电源电磁干扰的措施开关电源存在着共模干扰和差模干扰两种电磁干扰形式。

根据上篇分析的电磁干扰源，结合它们的耦合途径，可以从EMI 滤波器、吸收电路、接地和屏蔽等几个方面来抑制干扰，把电磁干扰衰减到允许限度之内。

1.交流输入EMI 滤波器滤波是一种抑制传导干扰的方法，在电源输入端接上滤波器可以抑制来自电网的噪声对电源本身的侵害，也可以抑制由开关电源产生并向电网反馈的干扰。

电源滤波器作为抑制电源线传导干扰的重要单元，在设备或系统的电磁兼容设计中具有极其重要的作用。

电源进线端通常采用如图1 所示的EMI 滤波器电路。

该电路可以有效地抑制交流电源输入端的低频差模骚扰和高频段共模骚扰。

在电路中，跨接在电源两端的差模电容Cx1、Cx2 （亦称X 电容）用于滤除差模干扰信号，一般采用陶瓷电容器或聚脂薄膜电容器，电容值通常取0.1~ 0. 47F。

而中间连线接地的共模电容Cy1和Cy2 （亦称Y 电容）则用来短路共模噪声电流，取值范围通常为C1=C2 # 2200 pF。

抑制电感L1、L2 通常取100~ 130H，共模扼流圈L 是由两股等同并且按同方向绕制在一个磁芯上的线圈组成，通常要求其电感量L#15~ 25 mH。

当负载电流渡过共模扼流圈时，串联在火线上的线圈所产生的磁力线和串联在零线上线圈所产生的磁力线方向相反，它们在磁芯中相互抵消。

因此，即使在大负载电流的情况下，磁芯也不会饱和。

而对于共模干扰电流，两个线圈产生的磁场是同方向的，会呈现较大电感，从而起到衰减共模干扰信号的作用。

2.利用吸收电路开关电源产生EMI 的主要原因是电压和电流的急剧变化，因而需要尽可能地降低电路中电压和电流的变化率（ du/ dt 和di/ dt ）。

采取吸收电路能够抑制EMI，其基本原理就是在开关关断时为其提供旁路，吸收积蓄在寄生分布参数中的能量，从而抑制干扰的发生。

可以在开关管两端并联如图2（ a）所示的RC 吸收电路，开关管或二极管在开通和关断过程中，管中产生的反向尖峰电流和尖峰电压，可以通过缓冲的方法予以克服。

解析几种有效的开关电源电磁干扰的抑制措施
有效的开关电源电磁干扰抑制措施包括：
1. 选择合适的滤波器：在开关电源输入端、输出端以及变压器绕组的附近安装滤波器，可以有效滤除高频噪声和突变噪声，减少电磁辐射。

2. 使用磁性材料：在开关电源变压器绕组的附近使用磁性材料，如铁氧体、铁氟龙等，可以有效吸收和屏蔽电磁干扰。

3. 地线布局：合理布置地线，减少电磁干扰。

不同元器件的地线要分开布局，避免共
用一个接地点。

4. 合理选择元器件：选择低电阻、低电感、低容值的元器件，减少电路中的谐振，降
低电磁干扰。

5. 优化电路设计：合理布局和连接元器件，减少信号回路，增加信号路径的隔离，减
少电磁干扰。

6. 使用屏蔽材料：在开关电源敏感部分使用屏蔽材料，如铝箔、铁氧网、铜网等，将
电磁辐射封锁在内部。

7. 设计良好的接地系统：确保良好的接地系统，包括减少接地回路的电阻，建立良好
的接地连接。

8. 符合电磁兼容性标准：在设计和生产过程中遵循电磁兼容性标准，如EMC（电磁兼容性）标准，确保产品符合相关电磁干扰限制。

以上是一些常见的有效的开关电源电磁干扰抑制措施，根据具体的应用场景和需求，还可以采取其它的措施来减少电磁干扰的影响。

开关电源抗干扰的措施本文从屏蔽、接地、PCB板的布局与布线几方面，对开关电源电路的抗干扰措施进行了详尽的分析讨论，以确保开关电源的正常工作。

标签：屏蔽接地抗干扰电磁兼容开关电源一般采用脉冲宽度调制技术，其特点是频率高、效率高、功率密度高。

然而，由于其开关器件工作在高频通断状态，高频的快速瞬变过程本身就是电磁干扰源，它产生的电磁干扰直接危害着电子设备的正常工作，为了确保开关电源工作的可靠性，必须进行抗干扰设计。

抗干扰措施包括屏蔽、接地、PCB 板的布局与布线等，这里仅对屏蔽、接地、PCB板的布局与布线这几种抗干扰措施进行分析讨论。

1.屏蔽技术。

抑制开关电源电磁干扰的有效方法是屏蔽。

即用导电良好的材料对电场进行屏蔽，用导磁率高的材料对磁场进行屏蔽。

用电磁屏蔽的方法解决EMI问题的好处是不会影响电路的正常工作。

屏蔽技术可分为对发出电磁波部位的屏蔽和易受电磁波影响的元器件的屏蔽。

在开关电源中，可发出电磁波的元器件是指变压器、电感器、功率器件等，通常在其周围采用铜板或铁板作为屏蔽，使其电磁波产生衰减。

对抗电磁波较弱的元器件，必要的情况下也应采取相应的屏蔽措施。

2.接地技术。

（1）接地。

接地技术是开关电源抗干扰技术和电磁兼容技术的重要内容之一。

不正确的工作接地反而会增加干扰。

比如共地线干扰、地环路干扰等。

为防止各种电路在工作中产生互相干扰，使之能相互兼容地工作，根据电路的性质，将工作接地分为不同的种类。

（2）交流地与直流地分开。

一般交流电源的零线是接地的。

但由于存在接地电阻和其上流过的电流，导致电源的零线电位并非为大地的零电位。

另外，交流电源的零线上往往存在很多干扰如果交流电源地与直流电源地不分开，将对直流电源和后续的直流电路正常工作产生影响。

因此，在开关电源中采用把交流电源地与直流电源地分开的浮地技术，可以隔离来自交流电源地线的干扰。

（3）模拟地与数字地分开。

随着数字开关电源的开发，为了抑制对数字芯片的干扰，数字芯片与模拟电路必须进行隔离。

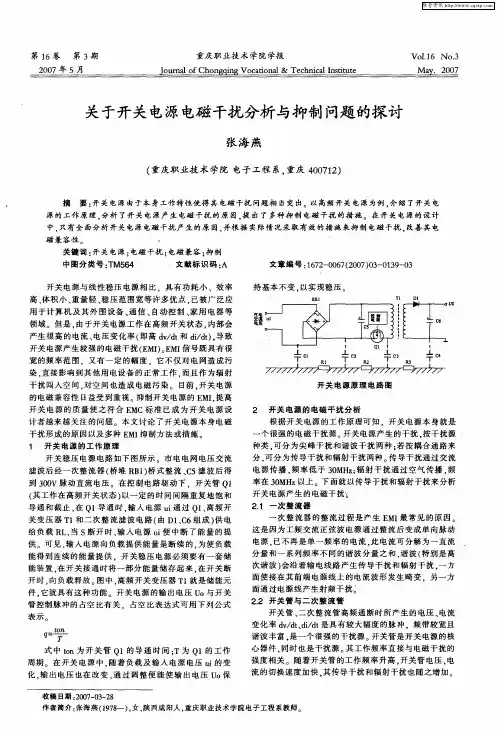

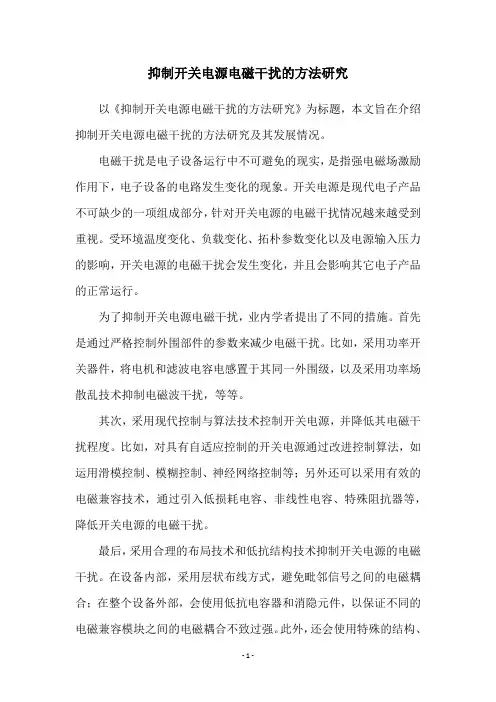

抑制开关电源电磁干扰的方法研究以《抑制开关电源电磁干扰的方法研究》为标题，本文旨在介绍抑制开关电源电磁干扰的方法研究及其发展情况。

电磁干扰是电子设备运行中不可避免的现实，是指强电磁场激励作用下，电子设备的电路发生变化的现象。

开关电源是现代电子产品不可缺少的一项组成部分，针对开关电源的电磁干扰情况越来越受到重视。

受环境温度变化、负载变化、拓朴参数变化以及电源输入压力的影响，开关电源的电磁干扰会发生变化，并且会影响其它电子产品的正常运行。

为了抑制开关电源电磁干扰，业内学者提出了不同的措施。

首先是通过严格控制外围部件的参数来减少电磁干扰。

比如，采用功率开关器件，将电机和滤波电容电感置于其同一外围级，以及采用功率场散乱技术抑制电磁波干扰，等等。

其次，采用现代控制与算法技术控制开关电源，并降低其电磁干扰程度。

比如，对具有自适应控制的开关电源通过改进控制算法，如运用滑模控制、模糊控制、神经网络控制等；另外还可以采用有效的电磁兼容技术，通过引入低损耗电容、非线性电容、特殊阻抗器等，降低开关电源的电磁干扰。

最后，采用合理的布局技术和低抗结构技术抑制开关电源的电磁干扰。

在设备内部，采用层状布线方式，避免毗邻信号之间的电磁耦合；在整个设备外部，会使用低抗电容器和消隐元件，以保证不同的电磁兼容模块之间的电磁耦合不致过强。

此外，还会使用特殊的结构、金属护层、导电抗干扰网络等，来进一步减少电磁干扰。

至此，本文介绍了抑制开关电源电磁干扰的方法研究及其发展情况。

随着电子产品的不断发展，针对开关电源的电磁干扰抑制研究也日益重视，这将有助于实现高可靠性和高电磁兼容性的电子产品。

本文仅作是一种介绍，仍有许多细节没有深入的阐述，正确的研究和开发将会带来更多的发展和进一步的研究机会。

今后，针对开关电源的电磁干扰抑制研究和发展将会是一个研究的热点。

浅谈开关电源电磁干扰及其抑制技术摘要：开关电源以其重量轻、体积小、效率高、可靠性高等优点得到了广泛的应用。

然而，开关电源的电磁干扰不容忽视。

近年来，随着科学技术的发展，电磁干扰问题涉及到的领域不断扩大。

特别是消费类电子电源的体积越来越小，功率越来越大，开关电源的功率密度越来越大，电磁干扰越来越严重，将极大地影响人们的生活和设备的运行。

因此，开关电源的电磁干扰抑制技术一直是国内相关技术人员的研究重点。

关键词：开关电源；电磁干扰；抑制技术引言随着电子信息技术的飞速发展，开关电源以其转换效率高、稳定性好等优点被广泛应用于各个领域。

开关电源在实际应用中经常发生电磁干扰，影响开关电源的使用体验。

解决开关电源的电磁干扰问题，促进开关电源的可靠稳定应用。

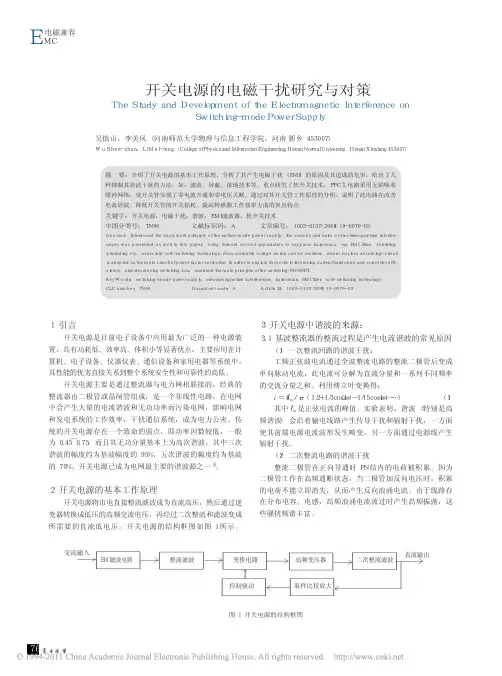

1.开关电源工作机理开关电源的主要作用是将电网交流电，转换为设备所需要的直流电，保证用电设备的正常运转。

开关电源电路主要由以下的部分组成：一、输入整流滤波电路；二、反馈控制电路；三、初级功率回路；四、次级整流滤波电路。

其中输入滤波电路主要包括过滤电网杂波的输入滤波器，其能阻止开关电源本身产生的干扰影响到电网，同时也能滤除电网的干扰，保证开关电源正常运行。

整流电路，将电网交流电转化为脉冲直流电。

给控制回路提供能量基础；反馈控制电路是是利用现代电力电子技术，通过对输出电压电流的采样比较，反馈控制开关管开通和关断的时间比率，以实现稳定输出，来满足电气设备的要求，保证整个电气部分的正常运行。

初级功率回路主要由高频变压器、初级开关管、功率检测电阻等组成。

接受反馈控制回路的调节，将整流电路的脉冲直流电，通过高频变压器传递到次级；次级整流滤波电路主要由次级二极管，储能及滤波电容和恒流恒压控制电路组成。

和反馈控制电路相关联，将变压器从初级传递的能量整流后进行一系列的处理，以提供设备所需的直流电压和电流。

1.电磁干扰的危害开关电源内部出现的电磁干扰可分为两种，一种是干扰信号通过导线或公共电源线进行传输，互相产生干扰称为传导干扰；另外一种是开关电源产生的干扰信号通过空间耦合把干扰信号传给另一个电网络或电子设备，称为辐射干扰。

开关电源由于本身工作特性使得电磁干扰问题相当突出。

从开关电源电磁干扰的模型入手论述了开关电源电磁兼容问题产生的原因及种类，并给出了常用的抑制开关电源电磁干扰的措施、滤波器设计及参数选择。

关键词：开关电源；电磁干扰；分析与抑制0 引言近年来，开关电源以其效率高、体积小、输出稳定性好的优点而迅速发展起来。

但是，由于开关电源工作过程中的高频率、高di/dt和高dv/dt使得电磁干扰问题非常突出。

国内已经以新的3C认证取代了CCIB和CCEE认证，使得对开关电源在电磁兼容方面的要求更加详细和严格。

如今，如何降低甚至消除开关电源的EMI问题已经成为全球开关电源设计师以及电磁兼容（EMC）设计师非常关注的问题。

本文讨论了开关电源电磁干扰形成的原因以及常用的EMI抑制方法。

1 开关电源的干扰源分析开关电源产生电磁干扰最根本的原因，就是其在工作过程中产生的高di/dt和高dv/dt，它们产生的浪涌电流和尖峰电压形成了干扰源。

工频整流滤波使用的大电容充电放电、开关管高频工作时的电压切换、输出整流二极管的反向恢复电流都是这类干扰源。

开关电源中的电压电流波形大多为接近矩形的周期波，比如开关管的驱动波形、MOSFET漏源波形等。

对于矩形波，周期的倒数决定了波形的基波频率；两倍脉冲边缘上升时间或下降时间的倒数决定了这些边缘引起的频率分量的频率值，典型的值在MHz范围，而它的谐波频率就更高了。

这些高频信号都对开关电源基本信号，尤其是控制电路的信号造成干扰。

开关电源的电磁噪声从噪声源来说可以分为两大类。

一类是外部噪声，例如，通过电网传输过来的共模和差模噪声、外部电磁辐射对开关电源控制电路的干扰等。

另一类是开关电源自身产生的电磁噪声，如开关管和整流管的电流尖峰产生的谐波及电磁辐射干扰。

如图1所示，电网中含有的共模和差模噪声对开关电源产生干扰，开关电源在受到电磁干扰的同时也对电网其他设备以及负载产生电磁干扰（如图中的返回噪声、输出噪声和辐射干扰）。

探讨开关电源电磁干扰及其抑制技术摘要：开关电源的突出缺点是能产生较强的电磁干扰。

电磁干扰信号既具流输出有很宽的频率范围，又有一定的幅度，经传导和辐射后会污染电磁环境，对通信设备和电子产品造成干扰，如果处理不当，开关电源本身就会变成一个干扰源。

本文分析了开关电源中电磁干扰产生的原因，阐述了抑制干扰的几种措施，并提出了几种开关电源电磁干扰抑制技术。

关键词：开关电源；电磁干扰；抑制技术引言：随着社会的发展和技术的进步，开关电源被广泛的运用到人们的生活各个方面，一定程度上可以有效地改变人们的生活习惯。

然而，电磁干扰的问题现象越来越严重，我们必须采用有效的措施，一定程度上可以保证开关电源在供电方面的设备的功能得到充分的发挥以及正常的运行。

一、开关电源电磁干扰产生的原因开关电源的作用是将工频的交流电流或降压整流后转化为直流电，再转化为高频电，最后经过整流滤波电路，输出直流电压，伴随着大量的谐波干扰，基于变压设备的漏感以及输出二极管的反向恢复电流，会产生尖峰，所以存在着电磁干扰。

开关源中的干扰主要存在于电压以及电流等变化较为显著的元件中。

1.1开关电路产生的电磁干扰开关电源的核心部分是开关电路，由两个部分构成，分别为开关管和高频变压设备。

开关会产生幅度较大的脉冲，具有较宽的频带和丰富的谐波。

产生脉冲干扰的主要原因为开关管负载属于高频变压线圈，是一类感性负载。

当开关导通瞬间，线圈中存在极大的浪涌电流，在线圈的端部出现尖峰电压。

在断开开关的瞬间，基于初级线圈存在漏磁通，所以部分能量会直接传入二次线圈，并没有流过一次线圈。

在电感中存储的能量会与电路中的电阻、电容构成带有尖峰的震荡，以衰减的形式存在，在关断电压上叠加，形成关断电压尖峰。

当电源的电压被中断时，会产生较大的磁化冲击电流瞬间改变，与线圈接通时产生的现象相互抑制，同样是一类传导形式的电磁干扰。

不仅会导致变压设备受到影响，还会导致配电系统受到传导干扰作用，出现电网谐波电磁干扰，系统中的其他设备无法安全和稳定的运行，稳定性降低。

抑制开关电源电磁干扰的方法研究随着电子产品的普及，开关电源电磁干扰（EMI）变得愈发重要，并且其它设备也受到影响。

EMI是指在某一频率范围内，一种电器或电子设备所产生的相互影响及其他副作用，是指在电网中，开关电源器产生电磁波对其他设备或系统产生的滥用干扰。

开关电源电磁干扰（EMI）会影响电子系统的运行，影响数据和信号传输，从而给电子设备的正常操作，传输和通讯带来影响。

为了研究开关电源电磁干扰，通常需要分析EMI的传播特性、发生机制、特性及其影响。

根据EMI的产生和抑制的原理，可以使用几种不同的方法来抑制开关电源的EMI。

针对开关电源电磁干扰的抑制，可以通过控制电源的设计、结构和配置来减少或抑制EMI，它可以利用信号分析技术、降低电源输出电压和频率、采用电磁兼容电解电容器过滤等等。

此外，EMI的抑制还可以利用物理隔离屏蔽等措施，如空气间隙、电缆屏蔽、屏蔽器件和绝缘材料等。

这些屏蔽措施可以防止电源发射的电磁波，减少传播的电磁能量，从而抑制EMI的产生。

此外，开关电源的EMI可以通过其它传播途径减弱。

这些途径可以被分为传播型和复用型，这两种方法可以通过ECHIP技术对电源进行诊断来减少EMI。

最后，开关电源EMI还可以采用抑制元件，包括吸收材料、滤波器和屏蔽层等。

抑制元件的选择必须根据EMI的频率和传播特性来决定，以便有效地抑制EMI。

综上所述,由于开关电源电磁干扰的特性和发生机制，可以根据其它传播途径、物理隔离屏蔽、ECHIP技术等来采用多种方法来抑制电源电磁干扰。

这些方法可以很好地减少电源发射的电磁波，并有效减少EMI产生和传播特性，从而抑制电源电磁干扰。

上述研究结果表明，在进行开关电源设计和性能调优时，应重视EMI的抑制，采取有效的抑制措施，以防止 EM I发生和传播，从而达到有效的电磁兼容。

开关电源的电磁干扰及噪声抑制方法开关电源是现代电子应用中常见的一种电源形式，其工作原理是通过开关管开关控制输入电压的大小和频率以实现电压转换。

但是，开关电源在工作过程中会产生电磁干扰和噪声，对其他电子设备的正常工作产生影响。

因此，为了抑制开关电源的电磁干扰和噪声，在设计和使用开关电源时需要采取一些措施。

首先，开关电源产生的电磁干扰主要包括导向式干扰和辐射式干扰。

导向式干扰是指开关电源通过引线或线路对周围设备产生的电磁干扰，辐射式干扰是指开关电源通过电磁波辐射对周围设备产生的干扰。

对于导向式干扰，可以采取以下措施进行抑制：1.滤波器：在开关电源的输入和输出端加装滤波器，用于滤除高频噪声和电磁干扰。

常用的滤波器有LC滤波器、RC滤波器和Pi型滤波器等。

2.输入电源线路的处理：尽量缩短输入电源线路的长度，采用屏蔽线材，减小电磁干扰的传播路径。

同时，在输入电源线上添加额外的滤波电容和电感，抑制高频噪声。

3.地线处理：通过合理布置地线，减小接地电阻，提高地线的抗干扰能力。

将开关电源的地线与其他设备的接地点连接，共用同一个地线。

对于辐射式干扰，可以采取以下措施进行抑制：1.屏蔽：在开关电源的外壳上添加金属屏蔽罩，减少电磁辐射。

金属屏蔽罩应与开关电源的地线连接，以形成完整的屏蔽。

2.PCB设计：在开关电源的PCB板设计中，合理布局信号和电源线路，减小线路的长度。

同时，采用地平面和电源平面屏蔽，减少信号线和电源线的交叉和干扰。

3.使用低频率开关管：低频率工作的开关管辐射干扰较小，可以有效降低开关电源的电磁辐射干扰。

此外1.选择合适的元器件：选用带有防干扰措施的元器件，如具有抗干扰特性的电解电容和电感器件，减小干扰的产生和传播。

2.电源输出滤波：在开关电源的输出端添加滤波电容和电感，减小输出电压的纹波和噪声。

3.接地处理：通过合理的接地设计和连接方式，减小接地电阻，提高接地抗干扰能力。

4.EMI滤波器：在开关电源的输入端和输出端加装EMI滤波器，进一步滤除高频噪声和电磁干扰。

开关电源电磁干扰的控制技术要解决开关电源的电磁干扰问题，可从3个方面入手：1）减小干扰源产生的干扰信号；2）切断干扰信号的传播途径；3）增强受干扰体的抗干扰能力。

因此，开关电源电磁电磁干扰要控制技术主要有：电路措施、EMI滤波、元器件选择、屏蔽和印制电路板抗干扰设计等。

①减少开关电源本身的干扰●软开关技术：在原有的硬开关电路中增加电感和电容元件，利用电感和电容的谐振，降低开关过程中的du/dt和di/dt，使开关器件开通时电压的下降先于电流的上升，或关断时电流的下降先于电压的上升，来消除电压和电流的重叠。

●开关频率调制技术：通过调制开关频率fc，把集中在fc及其谐波2fc、3fc…上的能量分散到它们周围的频带上，以降低各个频点上的EMI幅值。

该方法不能降低干扰总量，但能量被分散到频点的基带上，从而使各个频点都不超过EMI规定的限值。

为了达到降低噪声频谱峰值的目的，通常有两种处理方法：随机频率法和调制频率法。

●共模干扰的有源抑制技术：设法从主回路中取出一个与导致电磁干扰的主要开关电压波形完全反相的补偿EMI噪声电压，并用它去平衡原开关电压。

●减小电磁干扰的缓冲电路：其由线性阻抗稳定网络组成，作用是消除在供电电力线内潜在的干扰，包括电力线干扰、电快速瞬变，电涌，电压高低变化和电力线谐波等。

这些干扰对一般稳压电源来说，影响不是很大，但对高频开关电源的影响显著。

●滤波：EMI滤波器的主要目的之一，就是要在150kHz～30MHz的频段范围获得较高的插入损耗，但对频率为50Hz工频信号不产生衰减，使额定电压、电流顺利通过，同时还必须满足一定的尺寸要求。

任何电源线上的传导干扰信号，均可用差模和共模信号来表示。

在一般情况下，差模干扰幅度小，频率低，所造成的干扰较小；共模干扰幅度大，频率高，还可以通过导线产生辐射，所造成的干扰较大。

因此，欲削弱传导干扰，把EMI信号控制在有关EMC标准规定的极限电平以下，最有效的方法就是在开关电源输入和输出电路中加装电磁干扰滤波器。

论开关电源的电磁干扰及其抑制技术摘要：结合开关电源中存在电磁干扰问题进行分析，结合工程实践经验角度分析了开关电源产生电磁干扰的原因，在此基础上，有针对性地提出了开关电源中电磁干扰抑制技术，希望对于今后维护电网稳定运行有所帮助。

关键词：开关电源，电磁干扰，干扰原因，抑制技术1 引言随着我国工业化大生产的蓬勃开展，开关电源在工业领域中应用较为广泛。

在具体的应用实践过程中，开关电源还能带来比较大的电磁干扰问题，这样会造成其功能发挥受到很大程度的影响。

所以，则应结合工业生产的实际情况，积极思考如何有效实现电磁干扰抑制技术，以保障正常化运行电子设施的基本要求。

2 开关电源产生电磁干扰的原因2.1高频变压器产生的电磁干扰对于高频变压器来说，主要则是利用电磁感应的方式，能实现低压电转化为高压电的情况。

在具体的工作过程中，不可避免会存在着大量电磁波的问题。

在接通电源的情况下，借助于较为强大的电流影响下，从而造成构建相关磁场，存在一定的电磁干扰问题。

特别是在进行开关断开的瞬间情况来看，漏感则是发生在初级线圈和次级线圈中，主要是由于层之间的磁通没有进行完全化的耦合所致，而造成的瞬间短路情况。

在这样的影响下，电流传导至线圈末端情况，则会影响到变压器的正常工作。

2.2开关管产生的电磁干扰开关管也是容易出现电磁波的部件之一。

其主要的功能则是利用开关电源的电流来有效实现预期的转变作用，实现电源的电力频率得到提升，从而有利于实现较为稳定的电压情况，符合开关电源的正常化工作要求。

如果是传统的旧式开关电源的情况，尽管启动时间较短，但存在着较强的电磁干扰问题，使得难以维系开关电源的工作要求，已经不再应用。

2.3整流电路产生的电磁干扰在进行断开输出整流二极管的过程中，存在着反向电流的情况，特别是在相关的变压器漏感以及相关电流影响下，容易出现较高的高压干扰问题。

如果在一定的情况下，造成二极管的电压升高情况的发生。

对于在反向电压冲击影响下的二极管来说，则会存在着导通与截止的情况，在这样的一系列的转变过程中，造成电流存在着一定的反转变化情况，从而出现了电磁干扰问题。

抑制开关电源电磁干扰的方法研究随着计算机技术的发展，越来越多的应用需要为开关电源提供功耗。

由于开关电源可以在比较短的时间内从极低功耗转换到极大功耗，所以它们会产生大量的电磁干扰。

电源电磁干扰（EMI）会影响各种设备，特别是敏感电子设备。

因此，有必要研究有效的方法来抑制开关电源的电磁干扰。

首先要考虑的是降低开关电源的电磁干扰发射等级（EMI辐射等级），这可以通过以下几种方法实现：（1）减少开关电源的匝数，避免发生匝内偏移，从而减少EMI干扰。

（2）对每一节点采取适当的措施，以限制电流流动，减小干扰电流。

（3）使用高品质的过滤器，如低通滤波器、带通滤波器和抗反射滤波器等，以有效地抑制EMI。

（4）使用适当的隔离技术，如电磁屏蔽和绝缘变压器等，可以有效地抑制EMI。

（5）选择低电阻值的电源组件，如电抗器、电容器、隔离变压器等，以减少EMI发射源的电流流动。

另外，在本次研究中，还考虑将开关电源的设计与EMI抑制相结合，以达到最佳的EMI抑制效果。

根据实际应用情况，开发出一个有效的EMI抑制系统。

EMI抑制系统的核心在于抑制开关电源的干扰。

抑制系统通常是采用电路和电磁屏蔽技术。

电路技术具有良好的抑制能力，以抑制低频或脉冲干扰。

电磁屏蔽技术可以有效地抑制中高频的EMI。

除了电路和电磁屏蔽技术外，还可以采用其他技术，如阻尼材料、陶瓷绝缘体、线槽路和变压器等，对电源的干扰进行抑制。

这些技术有助于减少基本电路的EMI，并可以与电路和电磁屏蔽技术结合使用，以实现最佳的EMI抑制结果。

此外，在实际前提下，还可以采用一些电子测试仪，如谐振场分析仪、电磁能量测量仪、模拟调制仪等，以测试设备的EMI响应。

可以利用这些仪器对设备的EMI响应进行详细的分析，为有效的EMI抑制技术的选择提供宝贵的参考资料。

综上所述，抑制开关电源电磁干扰的方法有很多，关键在于正确选择有效的技术，使用恰当的实验设备，平衡性能和成本，以实现最佳的EMI抑制效果。
