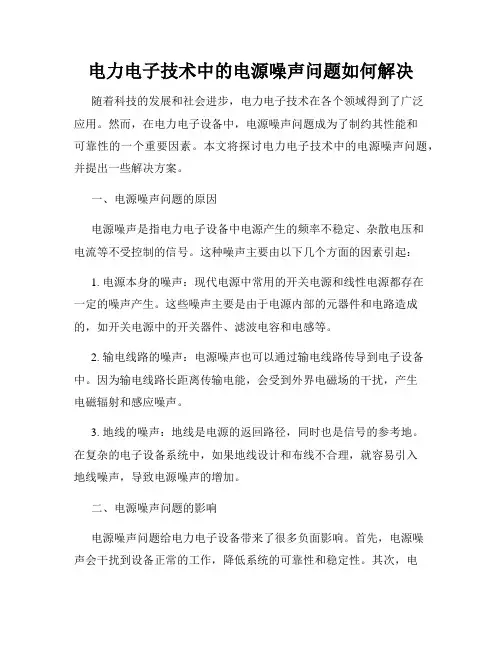

电力电子技术中的电源噪声问题如何解决随着科技的发展和社会进步，电力电子技术在各个领域得到了广泛应用。
然而，在电力电子设备中，电源噪声问题成为了制约其性能和可靠性的一个重要因素。
本文将探讨电力电子技术中的电源噪声问题，并提出一些解决方案。
一、电源噪声问题的原因电源噪声是指电力电子设备中电源产生的频率不稳定、杂散电压和电流等不受控制的信号。
这种噪声主要由以下几个方面的因素引起：1. 电源本身的噪声：现代电源中常用的开关电源和线性电源都存在一定的噪声产生。
这些噪声主要是由于电源内部的元器件和电路造成的，如开关电源中的开关器件、滤波电容和电感等。
2. 输电线路的噪声：电源噪声也可以通过输电线路传导到电子设备中。
因为输电线路长距离传输电能，会受到外界电磁场的干扰，产生电磁辐射和感应噪声。
3. 地线的噪声：地线是电源的返回路径，同时也是信号的参考地。
在复杂的电子设备系统中，如果地线设计和布线不合理，就容易引入地线噪声，导致电源噪声的增加。
二、电源噪声问题的影响电源噪声问题给电力电子设备带来了很多负面影响。
首先，电源噪声会干扰到设备正常的工作，降低系统的可靠性和稳定性。
其次，电源噪声会引入到输出端，影响到其他电子设备的正常运行，甚至导致其他设备的故障。
另外，电源噪声还会对人体健康造成危害，特别是对于一些对电磁辐射敏感的人群。
三、电源噪声问题的解决方法为了解决电力电子技术中的电源噪声问题，我们可以从以下几个方面入手：1. 优化电源设计：在电源设计过程中，应该选择低噪声的元器件和电路，尽量降低电源本身产生的噪声。
合理选择电源滤波电容和电感等元件，并进行良好的布局和连接，减小噪声的传播。
2. 加强输电线路的屏蔽和隔离：对于输电线路，可以采用屏蔽电缆或者金属导管进行屏蔽，减少外界电磁干扰的影响。
此外，还可以通过增加滤波电容和电感来从线路入口处抑制噪声的传导。
3. 地线的合理设计：地线在电力电子设备中起到重要的作用，为了降低噪声，应该采用良好的地线设计和布线。

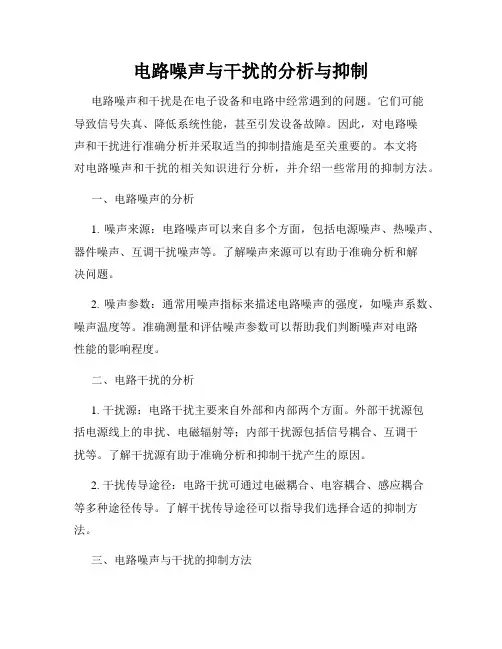

电路噪声与干扰的分析与抑制电路噪声和干扰是在电子设备和电路中经常遇到的问题。
它们可能导致信号失真、降低系统性能，甚至引发设备故障。
因此，对电路噪声和干扰进行准确分析并采取适当的抑制措施是至关重要的。
本文将对电路噪声和干扰的相关知识进行分析，并介绍一些常用的抑制方法。
一、电路噪声的分析1. 噪声来源：电路噪声可以来自多个方面，包括电源噪声、热噪声、器件噪声、互调干扰噪声等。
了解噪声来源可以有助于准确分析和解决问题。
2. 噪声参数：通常用噪声指标来描述电路噪声的强度，如噪声系数、噪声温度等。
准确测量和评估噪声参数可以帮助我们判断噪声对电路性能的影响程度。
二、电路干扰的分析1. 干扰源：电路干扰主要来自外部和内部两个方面。
外部干扰源包括电源线上的串扰、电磁辐射等；内部干扰源包括信号耦合、互调干扰等。
了解干扰源有助于准确分析和抑制干扰产生的原因。
2. 干扰传导途径：电路干扰可通过电磁耦合、电容耦合、感应耦合等多种途径传导。
了解干扰传导途径可以指导我们选择合适的抑制方法。
三、电路噪声与干扰的抑制方法1. 电路设计优化：合理的电路布局、信号和电源线的分离、使用低噪声器件等都是抑制噪声和干扰的重要手段。
2. 滤波器设计：使用合适的滤波器可以有效地抑制特定频率范围的噪声和干扰。
3. 屏蔽和隔离：采用屏蔽罩、屏蔽线、隔离放大器等方法可以有效隔离外部干扰源。
4. 接地和功耗管理：良好的接地设计和有效的功耗管理可以减少地线干扰和电源线噪声。
5. 抑制互调干扰：采取适当的频率规划、增加合适的互调抑制电路等方法可以有效减小互调干扰。
通过以上方法的综合应用，可以更好地分析和抑制电路噪声与干扰，从而提高电子设备和电路的性能稳定性和可靠性。
但需要注意的是，不同的电路和应用场景可能需要采用不同的抑制方法，需要根据具体情况进行合理选择和优化设计。
结语电路噪声和干扰对电子设备和电路的正常运行产生了重要影响，因此必须进行准确的分析和抑制。

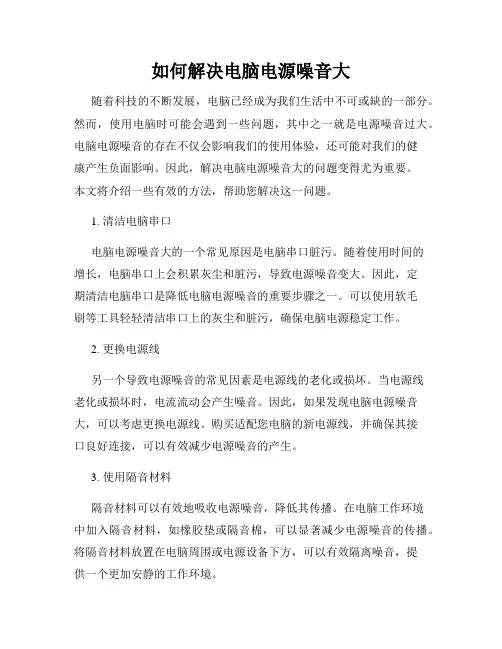

如何解决电脑电源噪音大随着科技的不断发展，电脑已经成为我们生活中不可或缺的一部分。
然而，使用电脑时可能会遇到一些问题，其中之一就是电源噪音过大。
电脑电源噪音的存在不仅会影响我们的使用体验，还可能对我们的健康产生负面影响。
因此，解决电脑电源噪音大的问题变得尤为重要。
本文将介绍一些有效的方法，帮助您解决这一问题。
1. 清洁电脑串口电脑电源噪音大的一个常见原因是电脑串口脏污。
随着使用时间的增长，电脑串口上会积累灰尘和脏污，导致电源噪音变大。
因此，定期清洁电脑串口是降低电脑电源噪音的重要步骤之一。
可以使用软毛刷等工具轻轻清洁串口上的灰尘和脏污，确保电脑电源稳定工作。
2. 更换电源线另一个导致电源噪音的常见因素是电源线的老化或损坏。
当电源线老化或损坏时，电流流动会产生噪音。
因此，如果发现电脑电源噪音大，可以考虑更换电源线。
购买适配您电脑的新电源线，并确保其接口良好连接，可以有效减少电源噪音的产生。
3. 使用隔音材料隔音材料可以有效地吸收电源噪音，降低其传播。
在电脑工作环境中加入隔音材料，如橡胶垫或隔音棉，可以显著减少电源噪音的传播。
将隔音材料放置在电脑周围或电源设备下方，可以有效隔离噪音，提供一个更加安静的工作环境。
4. 更换电源风扇电脑电源风扇是产生噪音的主要元凶之一。
当电源风扇老化或损坏时，会产生嘈杂的噪音。
因此，如果电脑电源噪音过大，可以考虑更换电源风扇。
选择一个质量好、噪音小的电源风扇，可以有效减少噪音对我们的影响。
5. 将电脑放置在通风良好的位置电脑过热也会导致电源噪音增加。
当电脑温度过高时，电源工作不稳定，会产生较大的噪音。
因此，将电脑放置在通风良好、温度适宜的位置，可以降低电脑电源噪音的产生。
确保电脑周围没有堆积过多杂物，阻碍通风，有助于电源正常工作，减少噪音。
6. 修理或更换电源如果尝试了以上方法仍然无法解决电脑电源噪音大的问题，那么可能是电源本身存在故障。
在这种情况下，建议寻求专业人士的帮助，进行电源的维修或更换。

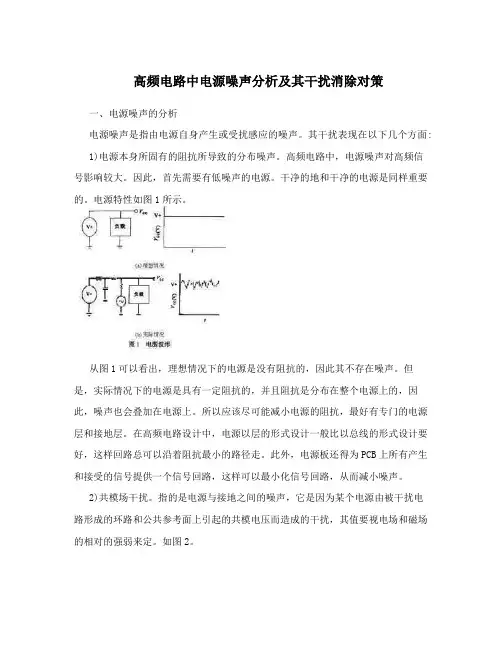

高频电路中电源噪声分析及其干扰消除对策一、电源噪声的分析电源噪声是指由电源自身产生或受扰感应的噪声。
其干扰表现在以下几个方面:1)电源本身所固有的阻抗所导致的分布噪声。
高频电路中，电源噪声对高频信号影响较大。
因此，首先需要有低噪声的电源。
干净的地和干净的电源是同样重要的。
电源特性如图1所示。
从图1可以看出，理想情况下的电源是没有阻抗的，因此其不存在噪声。
但是，实际情况下的电源是具有一定阻抗的，并且阻抗是分布在整个电源上的，因此，噪声也会叠加在电源上。
所以应该尽可能减小电源的阻抗，最好有专门的电源层和接地层。
在高频电路设计中，电源以层的形式设计一般比以总线的形式设计要好，这样回路总可以沿着阻抗最小的路径走。
此外，电源板还得为PCB上所有产生和接受的信号提供一个信号回路，这样可以最小化信号回路，从而减小噪声。
2)共模场干扰。
指的是电源与接地之间的噪声，它是因为某个电源由被干扰电路形成的环路和公共参考面上引起的共模电压而造成的干扰，其值要视电场和磁场的相对的强弱来定。
如图2。
在该通道上，Ic的下降会在串联的电流回路中引起共模电压，影响接收部分。
如果磁场占主要地位，在串联地回路中产生的共模电压的值是:式(1)中的ΔB为磁感应强度的变化量，Wb/m2;S为面积，m2。
如果是电磁场，已知它的电场值时，其感应电压为式(2)一般适用于L=150/F以下，F为电磁波频率MHz。
如果超过这个限制的话，最大感应电压的计算可简化为:3)差模场干扰。
指电源与输入输出电源线间的干扰。
在实际PCB设计中，笔者发现其在电源噪声中所占的比重很小，因此这里可以不作讨论。
4)线间干扰。
指电源线间的干扰。
在两个不同的并联电路之间存在着互电容C和互感M1-2时，如果干扰源电路中有电压VC和电流IC，则被干扰电路中将出现:a. 通过容性阻抗耦合的电压为式(4)中RV是被干扰电路近端电阻和远端电阻的并联值。
b.通过感性耦合的串联电阻如果干扰源中有共模噪声，则线间干扰一般表现为共模和差模两种形式。

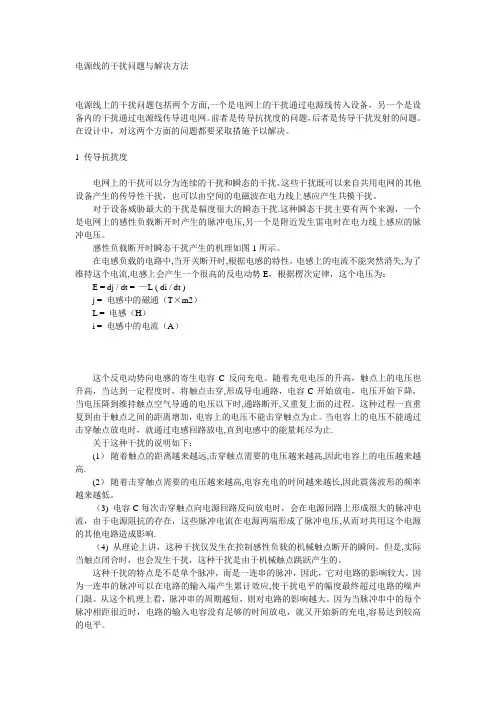

电源线的干扰问题与解决方法电源线上的干扰问题包括两个方面,一个是电网上的干扰通过电源线传入设备，另一个是设备内的干扰通过电源线传导进电网。
前者是传导抗扰度的问题，后者是传导干扰发射的问题。
在设计中，对这两个方面的问题都要采取措施予以解决。
1 传导抗扰度电网上的干扰可以分为连续的干扰和瞬态的干扰。
这些干扰既可以来自共用电网的其他设备产生的传导性干扰，也可以由空间的电磁波在电力线上感应产生共模干扰。
对于设备威胁最大的干扰是幅度很大的瞬态干扰.这种瞬态干扰主要有两个来源，一个是电网上的感性负载断开时产生的脉冲电压,另一个是附近发生雷电时在电力线上感应的脉冲电压。
感性负载断开时瞬态干扰产生的机理如图1所示。
在电感负载的电路中,当开关断开时,根据电感的特性，电感上的电流不能突然消失,为了维持这个电流,电感上会产生一个很高的反电动势E，根据楞次定律，这个电压为：E = dj / dt = —L ( di / dt )j = 电感中的磁通（T×m2）L = 电感（H）i = 电感中的电流（A）这个反电动势向电感的寄生电容C反向充电。
随着充电电压的升高，触点上的电压也升高，当达到一定程度时，将触点击穿,形成导电通路，电容C开始放电，电压开始下降，当电压降到维持触点空气导通的电压以下时,通路断开,又重复上面的过程。
这种过程一直重复到由于触点之间的距离增加，电容上的电压不能击穿触点为止。
当电容上的电压不能通过击穿触点放电时，就通过电感回路放电,直到电感中的能量耗尽为止.关于这种干扰的说明如下：(1）随着触点的距离越来越远,击穿触点需要的电压越来越高,因此电容上的电压越来越高.(2）随着击穿触点需要的电压越来越高,电容充电的时间越来越长,因此震荡波形的频率越来越低。
（3) 电容C每次击穿触点向电源回路反向放电时，会在电源回路上形成很大的脉冲电流，由于电源阻抗的存在，这些脉冲电流在电源两端形成了脉冲电压,从而对共用这个电源的其他电路造成影响.（4) 从理论上讲，这种干扰仅发生在控制感性负载的机械触点断开的瞬间，但是,实际当触点闭合时，也会发生干扰，这种干扰是由于机械触点跳跃产生的。

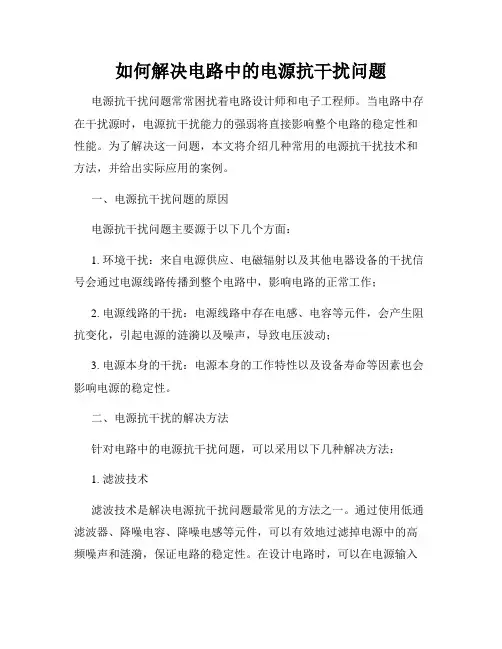

如何解决电路中的电源抗干扰问题电源抗干扰问题常常困扰着电路设计师和电子工程师。
当电路中存在干扰源时，电源抗干扰能力的强弱将直接影响整个电路的稳定性和性能。
为了解决这一问题，本文将介绍几种常用的电源抗干扰技术和方法，并给出实际应用的案例。
一、电源抗干扰问题的原因电源抗干扰问题主要源于以下几个方面：1. 环境干扰：来自电源供应、电磁辐射以及其他电器设备的干扰信号会通过电源线路传播到整个电路中，影响电路的正常工作；2. 电源线路的干扰：电源线路中存在电感、电容等元件，会产生阻抗变化，引起电源的涟漪以及噪声，导致电压波动；3. 电源本身的干扰：电源本身的工作特性以及设备寿命等因素也会影响电源的稳定性。
二、电源抗干扰的解决方法针对电路中的电源抗干扰问题，可以采用以下几种解决方法：1. 滤波技术滤波技术是解决电源抗干扰问题最常见的方法之一。
通过使用低通滤波器、降噪电容、降噪电感等元件，可以有效地过滤掉电源中的高频噪声和涟漪，保证电路的稳定性。
在设计电路时，可以在电源输入和负载之间增加滤波电容，同时选择合适的电感元件，用来抑制高频信号和电源的涟漪。
2. 设备分离通过合理的布局和设计，将敏感的模拟电路和数字电路等不同类型的设备隔离开来，可以减少干扰信号的相互影响。
此外，还可以使用屏蔽罩、隔离电缆等措施，将不同模块或设备之间的电源线路完全分开，从而进一步提高电路的抗干扰能力。
3. 地线设计地线设计是电源抗干扰中十分重要的一环。
合理的地线布线可以减少共模干扰和传导干扰，提高电路的抗干扰能力。
在电路设计中，应尽量缩短地线长度，减少地线回路面积，采用宽、平的地引线，避免地线突变等措施，以降低地线电阻和电感，减小干扰信号的传输。
4. 选择合适的电源电源的选择对于电路的抗干扰能力至关重要。
在设计电路时，应优先选择稳定性好、噪声小的电源产品，尽量避免使用开关电源等容易产生电源涟漪和噪声的产品。
此外，还可以考虑使用隔离型电源、稳压电源等专用电源产品，进一步提高电路的抗干扰能力。
电源噪音来源的三方面及抑制方法-基础电子噪音于PCB设计、电路振荡和磁元件三方面：1电路震荡电源输出有很大的低频稳波。
多是电路稳定余度不够引起。
理论上可以用系统控制理论中的频域法/时域法或劳斯判据做理论分析。
现在，可以用计算机仿真方法方便的验证电路稳定性，以避免自激振荡发生，有多款软件可以用。
对于已经做好的电路，可以增加输出滤波电容或电感、改变信号反馈位置、增加PI调节的积分电容、减少开环放大倍数等方法改善。
2PCB设计主要是EMI噪音引起，射频噪音调整PI调节器，使输出误差信号中包含扰动。
主要查看高频电容是否离开关元件太远，是否有大的C形环绕布线等。
控制电路的PCB线至少有两点以上和功率电路共用。
PCB覆铜线并非理想导体，它总是可以等效成电感或电阻体，当功率电流流过了和控制回路共用的PCB线，在PCB上产生电压降落，控制电路各节点分散在不同位置时，功率电流引起的电压降对控制网络家入了扰动，使电路发出噪音。
这显现多发生在功率地线上，注意单点接地可以改善。
3磁元件磁材有磁至应变的特点，漆包线也会在泄露磁场中受到电动力的左右，这些因素的共同作用下，局部会发生泛音或1/N频率的共振。
改变开关频率和磁元件浸漆可以改善。
噪音干扰源由以上分析可以知道开关电源中的噪声干扰源很多,干扰途径是多种多样的,影响较大的噪声干扰源可以归纳为以下三种：1. 二极管的反向恢复时间引起的干扰。
2. 开关管工作时产生的谐波干扰。
功率开关管在导通时流过较大的脉冲电流，在截止期间，高频变压器绕组漏感引起的电流突变，也会产生尖峰干扰。
3. 交流输入回路产生的干扰。
开关电源输入端整流管在反向恢复期间也会引起高频衰减振荡产生干扰。
一般整流电路后面总要接比较大的滤波电容，因而整流管的导通角较小，会引起很大的充电电流，使交流输入侧的交流电流发生畸变，影响了电网的供电质量。
另外，滤波电容的等效串联电感对产生干扰也有较大的影响。
所有这些干扰按传播途径可以分为传导干扰和辐射干扰两类。

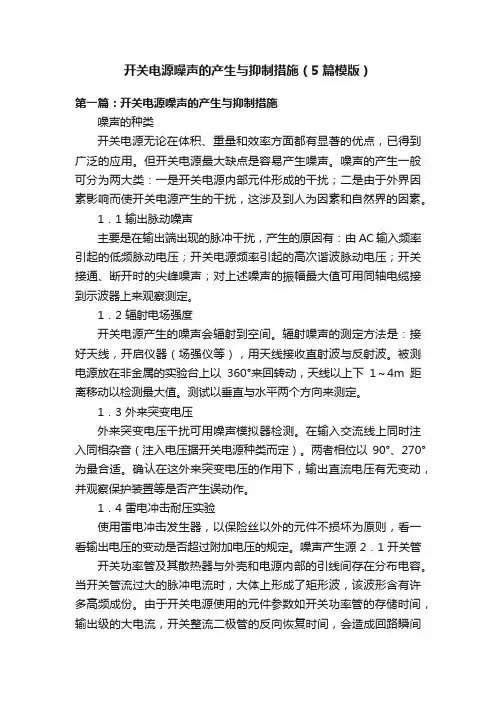

开关电源噪声的产生与抑制措施（5篇模版）第一篇：开关电源噪声的产生与抑制措施噪声的种类开关电源无论在体积、重量和效率方面都有显著的优点，已得到广泛的应用。
但开关电源最大缺点是容易产生噪声。
噪声的产生一般可分为两大类：一是开关电源内部元件形成的干扰；二是由于外界因素影响而使开关电源产生的干扰，这涉及到人为因素和自然界的因素。
1．1 输出脉动噪声主要是在输出端出现的脉冲干扰，产生的原因有：由AC输入频率引起的低频脉动电压；开关电源频率引起的高次谐波脉动电压；开关接通、断开时的尖峰噪声；对上述噪声的振幅最大值可用同轴电缆接到示波器上来观察测定。
1．2 辐射电场强度开关电源产生的噪声会辐射到空间。
辐射噪声的测定方法是：接好天线，开启仪器（场强仪等），用天线接收直射波与反射波。
被测电源放在非金属的实验台上以360°来回转动，天线以上下1～4m距离移动以检测最大值。
测试以垂直与水平两个方向来测定。
1．3 外来突变电压外来突变电压干扰可用噪声模拟器检测。
在输入交流线上同时注入同相杂音（注入电压据开关电源种类而定）。
两者相位以90°、270°为最合适。
确认在这外来突变电压的作用下，输出直流电压有无变动，并观察保护装置等是否产生误动作。
1．4 雷电冲击耐压实验使用雷电冲击发生器，以保险丝以外的元件不损坏为原则，看一看输出电压的变动是否超过附加电压的规定。
噪声产生源 2．1 开关管开关功率管及其散热器与外壳和电源内部的引线间存在分布电容。
当开关管流过大的脉冲电流时，大体上形成了矩形波，该波形含有许多高频成份。
由于开关电源使用的元件参数如开关功率管的存储时间，输出级的大电流，开关整流二极管的反向恢复时间，会造成回路瞬间短路，产生很大短路电流。
凡有短路电流的导线及这种脉冲电流流经的变压器和电感产生的电磁场形成噪声源。
2．2 二极管的恢复特性PN型硅二极管用作高频整流时，正向电流蓄积的电荷在加上反向电压时不能立即消除（因载流子的存在，还有电流流过）。

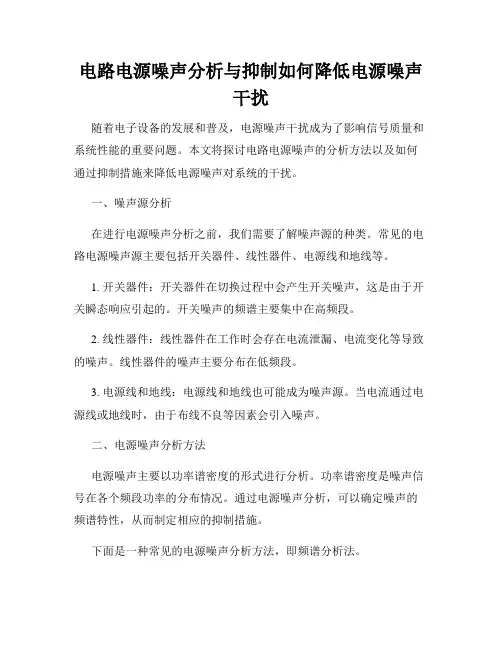

电路电源噪声分析与抑制如何降低电源噪声干扰随着电子设备的发展和普及，电源噪声干扰成为了影响信号质量和系统性能的重要问题。
本文将探讨电路电源噪声的分析方法以及如何通过抑制措施来降低电源噪声对系统的干扰。
一、噪声源分析在进行电源噪声分析之前，我们需要了解噪声源的种类。
常见的电路电源噪声源主要包括开关器件、线性器件、电源线和地线等。
1. 开关器件：开关器件在切换过程中会产生开关噪声，这是由于开关瞬态响应引起的。
开关噪声的频谱主要集中在高频段。
2. 线性器件：线性器件在工作时会存在电流泄漏、电流变化等导致的噪声。
线性器件的噪声主要分布在低频段。
3. 电源线和地线：电源线和地线也可能成为噪声源。
当电流通过电源线或地线时，由于布线不良等因素会引入噪声。
二、电源噪声分析方法电源噪声主要以功率谱密度的形式进行分析。
功率谱密度是噪声信号在各个频段功率的分布情况。
通过电源噪声分析，可以确定噪声的频谱特性，从而制定相应的抑制措施。
下面是一种常见的电源噪声分析方法，即频谱分析法。
1. 连接好待测电源和频谱分析仪，确保仪器和电源之间的连接是可靠的。
2. 设置频谱分析仪的测试参数，如设置频率范围、频率分辨率、参考电平等。
3. 开始进行测试，记录频谱分析仪上的结果。
通过频谱分析法，我们可以直观地了解整个频率范围内的电源噪声情况，有针对性地设计电源噪声抑制方案。
三、降低电源噪声干扰的方法在分析了电源噪声之后，我们可以根据噪声源的不同采取相应的抑制方法。
下面是一些常见的降低电源噪声干扰的方法。
1. 滤波器的应用：通过设计合理的滤波器，可以在电路中滤除不必要的高频噪声。
常用的滤波器包括LC滤波器、Pi滤波器等。
2. 接地与绝缘：良好的接地与绝缘是降低电源噪声干扰的重要手段。
合理的接地设计可以减少接地回路上的电流环路，并增加电源线与地线之间的绝缘。
3. 地线的布线：合理的地线布线可以减少电源回线上的电荷和电流，降低地线上的噪声。
4. 分离与隔离：对于对电源噪声非常敏感的电路，可以采用分离与隔离的方法，将其与其他电路隔离开来，减少干扰。

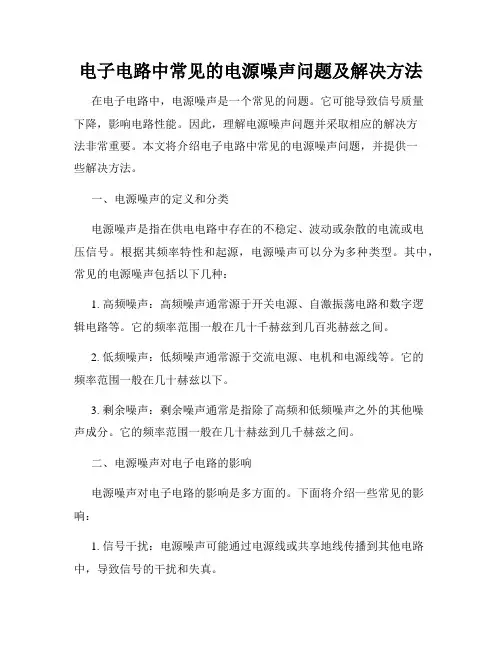

电子电路中常见的电源噪声问题及解决方法在电子电路中，电源噪声是一个常见的问题。
它可能导致信号质量下降，影响电路性能。
因此，理解电源噪声问题并采取相应的解决方法非常重要。
本文将介绍电子电路中常见的电源噪声问题，并提供一些解决方法。
一、电源噪声的定义和分类电源噪声是指在供电电路中存在的不稳定、波动或杂散的电流或电压信号。
根据其频率特性和起源，电源噪声可以分为多种类型。
其中，常见的电源噪声包括以下几种：1. 高频噪声：高频噪声通常源于开关电源、自激振荡电路和数字逻辑电路等。
它的频率范围一般在几十千赫兹到几百兆赫兹之间。
2. 低频噪声：低频噪声通常源于交流电源、电机和电源线等。
它的频率范围一般在几十赫兹以下。
3. 剩余噪声：剩余噪声通常是指除了高频和低频噪声之外的其他噪声成分。
它的频率范围一般在几十赫兹到几千赫兹之间。
二、电源噪声对电子电路的影响电源噪声对电子电路的影响是多方面的。
下面将介绍一些常见的影响：1. 信号干扰：电源噪声可能通过电源线或共享地线传播到其他电路中，导致信号的干扰和失真。
2. 时钟抖动：高频噪声可能导致时钟信号的抖动，进而影响电路的稳定性和性能。
3. 灵敏度降低：电源噪声可能使电子元器件的灵敏度下降，导致电路性能的降低。
4. 测量误差：电源噪声可能影响测量仪器的准确性，导致测量结果的误差。
三、解决电源噪声的方法为了解决电源噪声问题，可以采取以下几种方法：1. 滤波器：在电源电路中添加合适的滤波器可以降低电源噪声。
滤波器可以根据需要选择不同的类型，如低通滤波器、带通滤波器和带阻滤波器等。
2. 电源隔离：通过使用电源隔离器，可以有效地隔离电源噪声，防止它传播到其他电路中。
3. 稳压器：稳压器可以提供稳定的电压输出，并减小电源噪声的影响。
在设计电路时，可以选择合适的稳压器来保证电源的稳定性。
4. 接地和布线：合理的接地和布线可以减少电源噪声的传播和干扰。
应尽量避免共享地线和信号线之间的干扰，以及与高频电路和低频电路之间的相互干扰。
