人工挖孔桩混凝土浇筑技术交底

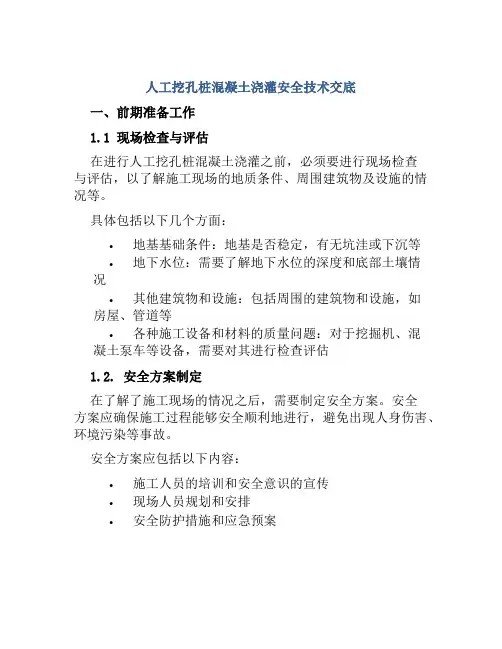

人工挖孔桩混凝土浇灌安全技术交底一、前期准备工作1.1 现场检查与评估在进行人工挖孔桩混凝土浇灌之前，必须要进行现场检查与评估，以了解施工现场的地质条件、周围建筑物及设施的情况等。

具体包括以下几个方面：•地基基础条件：地基是否稳定，有无坑洼或下沉等•地下水位：需要了解地下水位的深度和底部土壤情况•其他建筑物和设施：包括周围的建筑物和设施，如房屋、管道等•各种施工设备和材料的质量问题：对于挖掘机、混凝土泵车等设备，需要对其进行检查评估1.2. 安全方案制定在了解了施工现场的情况之后，需要制定安全方案。

安全方案应确保施工过程能够安全顺利地进行，避免出现人身伤害、环境污染等事故。

安全方案应包括以下内容：•施工人员的培训和安全意识的宣传•现场人员规划和安排•安全防护措施和应急预案二、现场操作流程2.1 挖孔挖孔工序是人工挖孔桩施工的第一个环节。

根据预定的孔径和孔深，在现场进行开挖，确定挖孔的位置，工人们需要测量孔的直径、深度等参数来确定挖孔的具体位置。

挖孔的具体步骤分为以下几个步骤：1.在指定位置，确定孔的中心点2.根据孔的直径，钻出圆形轮廓线3.按照孔的深度进行挖掘，从口径较宽处向口径较窄处逐步挖掘2.2 立管、内胎安装在挖好孔之后，需要安装立管和内模具，以便铸造混凝土。

立管是孔内的立柱状装置，安装立管的一端通常是扁平的，另一端是锥形的，以便较好地与混凝土接触。

内模具是将孔内混凝土充填的模具结构，它包括模具本体、导向器、内胎等部分。

这些部件的安装需要注意以下几个方面：1.安装时须保证立管与孔壁间距均匀2.立管与模具的连接应作好密封措施3.内模具应按要求的深度安装2.3 混凝土浇灌在立管和内模具安装好之后，可以进行混凝土浇灌了。

在浇灌过程中，需要保证混凝土的质量，控制混凝土的落差，防止孔内混凝土流动过大。

混凝土浇灌需要注意以下几个方面：1.按照预定比例进行混凝土搅拌，并对混凝土品质进行检测2.采用混凝土泵车进行输送，严格控制浇灌速度和落差3.必须确保浇灌过程中无泥浆撞击，防止立管变形或打偏2.4 模具回收等待混凝土充分凝固后，需要对内模具和立管进行回收。

华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人： 记录人： 年 月 日
华南路三期工程
施工技术交底记录
编号：
市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日
华南路三期工程
施工技术交底记录
编号：市政施管－10
复核人：记录人：年月日。

人工挖孔桩技术交底一、工程概况1.工程名称：X项目2.工程地点：X3.工程规模：X4.工程特点：X5.工程设计单位：X6.工程施工单位：X7.工程监理单位：X二、人工挖孔桩施工工艺1.工艺流程（1）桩位放样：根据设计图纸，在施工现场进行桩位放样，确保桩位准确。

（2）挖孔：采用人工挖孔方式，按照设计图纸要求进行孔径、孔深开挖。

（3）护壁施工：为保证挖孔过程中土体的稳定，采用现浇混凝土护壁，护壁厚度及配筋按设计要求进行。

（4）钢筋笼制作及安装：根据设计图纸，现场制作钢筋笼，并采用吊装设备将钢筋笼安装至孔内。

（5）混凝土浇筑：采用商品混凝土，浇筑过程中应保证混凝土的密实性。

（6）养护：混凝土浇筑完成后，应进行养护，确保混凝土强度达到设计要求。

2.施工要点（1）桩位放样：采用全站仪进行桩位放样，误差控制在±50mm 以内。

（2）挖孔：采用人工挖孔，孔径、孔深应符合设计要求，孔底应平整。

（3）护壁施工：护壁厚度及配筋按设计要求进行，混凝土强度等级不应低于C20。

（4）钢筋笼制作及安装：钢筋笼主筋应采用HRB400级钢筋，箍筋采用HPB300级钢筋，主筋保护层厚度不应小于35mm。

（5）混凝土浇筑：采用商品混凝土，强度等级不应低于C30，坍落度控制在160-200mm。

（6）养护：混凝土浇筑完成后，应进行不少于7天的洒水养护。

三、施工安全及环境保护措施1.安全措施（1）施工前，对现场作业人员进行安全技术交底，确保施工安全。

（2）施工现场应设置安全警示标志，提醒作业人员注意安全。

（3）挖孔过程中，应采取防护措施，防止土体塌方。

（4）施工现场应配备必要的安全防护用品，如安全帽、安全带等。

（5）施工现场应定期进行安全检查，发现问题及时整改。

2.环境保护措施（1）施工现场应采取洒水降尘措施，减少扬尘污染。

（2）施工废料应及时清理，分类堆放，并定期外运。

（3）施工现场应设置排水设施，防止泥浆、污水外流。

（4）施工噪声应符合国家相关规定，避免对周边环境造成影响。

人工挖孔桩施工技术交底1. 施工准备在施工前，应进行现场勘查，了解地质情况、地下管线、相邻建筑物等因素，确保施工安全。

根据设计图纸和施工方案，测量放线，确定挖孔桩的位置和直径。

2. 孔桩施工2.1 开挖采用人工开挖，按设计要求自上而下进行。

开挖过程中，应定期测量孔桩直径、平面位置和垂直度，确保符合设计要求。

2.2 支护当孔桩开挖至设计深度的一半时，应采取临时支护措施，如设置钢筋混凝土护壁。

护壁应根据地质条件、孔桩深度和施工周期等因素进行设计。

2.3 清孔开挖至设计深度后，应进行清孔，将孔内泥浆排出，清理孔底沉渣。

清孔过程中，应保持孔内水头高度，防止塌孔。

3. 钢筋笼制作与安装根据设计图纸，制作钢筋笼。

钢筋笼主筋应符合规范要求，箍筋间距合理。

制作完成后，将钢筋笼吊入孔桩内，安装到位。

4. 混凝土浇筑采用泵送混凝土浇筑，混凝土强度等级应符合设计要求。

混凝土浇筑前，应将孔内泥浆排净，清除孔底沉渣。

浇筑过程中，应保证混凝土充满整个孔桩，确保桩身质量。

5. 施工安全与质量控制5.1 安全措施1.施工过程中，应做好孔桩周边的安全防护，防止物料坠落、坍塌等事故。

2.施工人员应佩戴安全帽、安全带、防护眼镜等防护用品。

3.夜间施工时，应保证充足的照明，确保施工安全。

5.2 质量控制1.严格遵循施工方案和规范要求，确保施工质量。

2.定期对孔桩直径、垂直度、混凝土强度等参数进行检测，不符合要求应及时整改。

3.做好施工记录，为验收和后续施工提供依据。

6. 施工进度与成本控制1.合理配置人力、物力资源，确保施工进度。

2.控制材料消耗，降低施工成本。

3.加强施工现场管理，提高施工效率。

7. 环境保护与文明施工1.施工过程中，应做好废弃物处理，防止污染环境。

2.妥善保管施工图纸、资料，确保工程信息安全。

3.遵守施工现场管理制度，营造文明施工氛围。

其他为人工挖孔桩施工技术交底内容，施工过程中应严格按照本技术交底进行操作，确保工程质量和施工安全。

技术交底书
编号：
要做好操作技术交底，坚持分层浇筑、分层振捣、持续作业。

必要时用铁管、竹竿、钢筋钎人工辅助插捣，以补充机械振捣局限性。

下图为桩位平面尺寸距离：
安全注意事项：
XXX大桥4#墩桩基顶层土体比较疏松，稳定性较差，施工中要尤其注意做好安全防护工作，护壁厚度和配筋严格按技术交底和项目部有关告知旳规定进行施工，详细旳安全施工严格按如下规定进行。

（1）挖孔施工现场必须安排安全员，加强事前控制，随时掌握和理解现场施工状态，纠正违章作业。

（2）每日动工前应检测井下有无危害气体和不安全原因，当桩孔内土层中具有害气体及有机物质较多时除加强通风外，还应对有害气体加强监测。

（3）桩孔口应严格管理。

桩孔口应设置高于地面300mm旳护板，防止地面石子或其他杂物等被踢入桩孔中。

地面孔四面必须有护栏，护栏采用钢管护栏，十字扣件搭接，高度不低于800mm。

无关人员不得靠近桩孔口，桩孔口机械操作人员不准离开岗位。

口袋内不得放置物品（如钥匙、钢笔、怀表、
第页共页。

人工挖孔桩技术交底人工挖孔桩是一种常见的基础施工技术，在建筑工程中应用广泛。

为了确保施工过程的安全和质量，以下将对人工挖孔桩技术进行详细的交底。

一、工程概述首先，让我们了解一下本工程中人工挖孔桩的基本情况。

本工程的人工挖孔桩数量为_____根，桩径分别为_____、＿____等，桩身长度从_____米到_____米不等。

桩端持力层为_____，桩身混凝土强度等级为_____。

二、施工准备1、技术准备熟悉施工图纸和地质勘察报告，了解桩位布置、桩长、桩径、桩身配筋等设计要求。

编制施工方案，并向施工人员进行技术交底。

确定测量控制点，做好桩位的测量放线工作。

2、材料准备准备好桩身混凝土所需的水泥、砂、石、外加剂等原材料，并确保其质量符合要求。

准备好钢筋，其品种、规格、型号应符合设计要求，并具有质量证明书和检验报告。

3、施工机具准备配备挖孔所需的电动葫芦、提土桶、鼓风机、低压照明灯具、水泵等设备。

准备好混凝土搅拌、运输和浇筑设备，如搅拌机、运输车、振捣棒等。

4、作业条件准备平整场地，清除桩位处的障碍物。

在桩位处设置排水沟和集水坑，以便排水。

接通水、电，确保施工正常进行。

三、施工工艺流程1、测量放线根据设计图纸和测量控制点，采用全站仪或经纬仪进行桩位的测量放线，确定桩位中心，并设置十字护桩。

2、挖孔人工挖孔时，应从上到下逐层进行，先挖中间部分，然后扩及周边。

每节的开挖高度应根据土质情况和护壁模板的高度确定，一般为 09 12 米。

挖土顺序为先挖中间部分的土方，然后扩及周边，有效地控制开挖桩孔的截面尺寸。

在挖孔过程中，应经常检查桩孔的尺寸和垂直度，确保符合设计要求。

3、护壁施工每挖完一节，应立即进行护壁施工。

护壁模板采用钢模板或木模板，内支撑采用钢筋或木方。

护壁混凝土应振捣密实，强度达到 5MPa 以上后方可拆模。

4、排水在挖孔过程中，如遇地下水，应及时采取排水措施。

可采用水泵抽水或井点降水的方法。

当孔内出现涌水时，应及时采取封堵措施，如采用水泥浆或快硬混凝土封堵。

人工挖孔桩技术交底一、引言人工挖孔桩是一种广泛应用于各类建筑工程中的基础形式。

由于其具有施工方便、速度快、承载力大等优点，因此备受施工单位的青睐。

然而，人工挖孔桩的施工也具有一定的风险，因此，进行人工挖孔桩技术的技术交底，确保施工安全和质量，是十分重要的。

二、人工挖孔桩的基本原理人工挖孔桩是一种以人力挖掘为基础的桩基础施工方法。

其基本原理是利用桩周土壤的侧阻力、桩端土壤的端阻力以及桩身混凝土的抗压强度来承受上部结构的荷载。

三、人工挖孔桩的施工工艺1、准备工作：包括场地平整、测量放线、准备机具等。

2、挖掘土方：根据设计要求，确定桩位和深度，开始挖掘。

3、护壁施工：在孔口周围浇筑混凝土护壁，以防止土方坍塌。

4、桩身混凝土浇筑：当挖至设计深度后，进行清孔，然后浇筑混凝土。

5、承台施工：待混凝土达到设计强度后，进行承台施工。

四、技术要点和注意事项1、确定桩位和深度：根据设计要求，准确确定桩位和深度，保证桩基础的稳定性。

2、保证护壁质量：护壁是人工挖孔桩施工中的重要环节，必须保证其质量，防止土方坍塌。

3、混凝土浇筑质量控制：混凝土的强度和质量直接影响到桩基的承载力，因此必须严格控制混凝土的浇筑质量。

4、注意安全：人工挖孔桩施工过程中存在一定的安全风险，施工人员应严格遵守安全操作规程，确保施工安全。

五、结论人工挖孔桩技术是一种广泛应用于建筑工程的基础施工技术。

通过本次技术交底，我们了解了人工挖孔桩的基本原理和施工工艺，掌握了其中的技术要点和注意事项，为确保施工安全和质量打下了坚实的基础。

在未来的施工过程中，我们应该严格遵守相关规定和操作规程，确保人工挖孔桩技术的顺利实施。

人工挖孔桩施工技术交底一、人工挖孔桩施工工艺流程测量放线→开挖第一节桩孔土方→浇筑第一节护壁混凝土→在护壁上二次投测标高及桩位十字轴线→架设垂直运输架→安装电动葫芦（或卷扬机）→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方→先拆上节模板、修整后支顶牢固，再浇筑第二节护壁混凝土→在护壁上二次投测标高及桩位十字轴线，并以第二节护壁为基准测定孔斜度→架设垂直运输架、安装水平运输卷扬机、安装吊桶、照明、活动盖板、水泵、通风机等→按上述顺序类推，循环作业直至设计深度→对桩孔直径、深度、垂直度进行检查→清理虚渣、排除积水→验收合格后进行下道工序施工。

人工挖孔灌注桩安全技术交底人工挖孔灌注桩是一种常见的基础施工方法，但由于其作业环境的特殊性，存在诸多安全风险。

为了确保施工过程中的安全，特进行以下安全技术交底。

一、施工前准备1、熟悉施工图纸和地质勘察报告，了解桩位的地质情况、桩径、桩长等设计要求。

2、施工现场应进行平整，清除杂物，设置排水设施，保证场地内不积水。

3、准备好施工所需的设备和材料，如提升设备、护壁模板、通风设备、照明设备、安全防护用品等。

4、对施工人员进行安全教育培训，使其熟悉施工工艺和安全操作规程。

二、孔口防护1、孔口周围应设置高于地面 30cm 的护圈，防止地面杂物和雨水流入孔内。

2、孔口周围严禁堆放物料和施工机具，保持孔口周边的畅通。

3、暂停施工的孔口应加盖防护板，并设置明显的警示标志。

三、护壁施工1、护壁混凝土应严格按照设计配合比进行搅拌，保证护壁的强度和稳定性。

2、每节护壁的高度不宜超过 1m，护壁厚度应符合设计要求。

3、护壁模板应在混凝土达到一定强度后拆除，拆除时间不宜过早，以免影响护壁的质量。

四、通风与照明1、挖孔深度超过 10m 时，应采用机械通风设备向孔内送风，保证孔内空气新鲜。

2、孔内照明应采用安全电压，灯具应采用防爆型，照明线路应架空或采用护套线。

五、提升设备1、提升设备应完好无损，制动装置灵敏可靠。

2、吊钩、吊桶等应采用坚固耐用的材料制作，并定期检查和维护。

3、提升设备严禁超载运行，每次提升物料的重量不得超过设备的额定起重量。

六、孔内作业1、作业人员必须佩戴安全帽、安全带等安全防护用品。

2、孔内作业人员不得超过 2 人，作业时应保持相互之间的联系。

3、挖孔过程中，应经常检查孔内的有害气体浓度，当有害气体浓度超过规定值时，应立即停止作业，采取通风措施，待有害气体浓度降低到允许值后，方可继续作业。

4、挖孔时如遇流沙、涌水等异常情况，应立即停止作业，采取相应的处理措施。

5、孔内爆破作业应严格按照爆破安全规程进行，爆破后应通风排烟 15min 以上，经检查确认无安全隐患后，方可继续作业。

人工挖孔灌注桩技术交底10篇【第1篇】人工挖孔灌注桩施工作业安全技术交底1．人工挖孔灌注桩(简称挖孔桩，下同)适用于工程地质和水文地质条件较好且持力层埋藏较浅、单桩承载力较大的工程。

如没有可靠的技术和安全措施，不得在地下水位高(特别是存在承压水时)的沙土、厚度较大的淤泥质土层中进行挖孔桩施工。

2．挖孔桩的fl深一般不宜超过40m。

当桩长l8m时，桩身直径(不含护壁，下同)不应小于0.8m；当桩长为8m<l<15m时，桩身直径不应小于1.om；当桩长为15m<l<20m时．桩身直径不应小于1.2m；当桩长超过20m时，桩身直径应适当加大。

当桩间净距小于4.5m时，必须采用间隔开挖。

排桩跳挖的最小施工净距也不得小于4.5m。

3.挖孔桩护壁混凝士强度等级应不低于c15，护壁每节高度视土质情况而定，一般可用o.3～1m。

4.在岩溶地区或风化不均、有夹层、软硬变化较大的岩层中采用挖孔桩时，宜在每桩或每柱位处钻一个勘探钻孔，钻孔深度一般应达到挖孔桩孔底以下3倍桩径，以判别该深度范围内的基岩中有无孔洞、破碎带和软弱夹层存在。

5.场地邻近的建(构)筑物，施工前应会同有关单位和业主进行详细检查，并将建(构)筑物原有裂缝及特殊情况纪录备查。

对挖孔和抽水可能危及的邻房，应事先采取加固措施。

6.场地及四周应设置排水沟、集水井，并制定泥浆和废渣的处理方案。

施工现场的出土路线应畅通。

7.从事挖孔桩作业的工人咀健壮男性青年为宜，并需经健康检查和井下、高空、用电、吊装及简单机械操作等安全作业培训且考核合格后，方可进入施工现场。

8.在施工图会审和桩孔挖掘前，都应认真研究钻探资料，分析地质情况，对可能出现流沙、管涌、涌水以及有害气体等情况应予重视，并应制定有针对性的安全防护措施。

如对安全施工存在疑虑，应在事前向有关单位提出。

9.为防止孔壁坍塌，应根据桩径大小和地质条件采取可靠的支护扎壁的施工方法。

10.孔口操作平台应自成稳定体系，防止在护壁下沉时被拉垮。
