电梯井道脚手架方案

电梯井道脚手架施工方案1. 引言电梯井道脚手架施工方案旨在确保在电梯井道内进行脚手架的安全、高效施工。

本文档将从脚手架搭设准备、材料选用、施工步骤等方面进行详细介绍，以确保施工过程中的安全性和顺利性。

2. 脚手架搭设准备在进行电梯井道脚手架搭设之前，需进行以下准备工作：2.1 计算和设计根据电梯井道的尺寸和需求，进行脚手架的计算和设计，确定脚手架的高度、宽度和长度等参数，确保脚手架的稳定性和安全性。

2.2 材料和工具准备根据脚手架设计需求，准备所需的材料，包括脚手架管、连接件、扣件等，并确保材料的质量和数量充足。

同时，准备适当的工具，如扳手、扣件钳等，以便进行脚手架的组装和调整。

2.3 安全措施在进行脚手架搭设之前，要确保施工场地的安全环境，清理井道内的杂物，防止施工人员被障碍物绊倒。

同时，为施工人员提供必要的防护装备，如安全帽、安全鞋等，保障施工人员的人身安全。

3. 脚手架搭设步骤脚手架的搭设步骤主要包括以下几个方面：3.1 固定基础设施在进行脚手架搭设之前，需要先固定基础设施，如固定施工电梯、固定平台等。

这样可以保证脚手架的稳定性和安全性。

3.2 搭设主体支架根据脚手架的设计要求，从底层开始逐层搭设主体支架。

先将脚手架的主支柱竖立起来，再将主水平杆和副水平杆组装在支柱之间，形成一个完整的支撑结构。

3.3 安装斜杆和斜撑在主体支架搭设完成后，安装斜杆和斜撑，以增加脚手架的稳定性。

斜杆和斜撑的安装应根据设计要求进行，确保其连接牢固，能够有效承受水平和垂直力。

3.4 完善横向支撑和纵向支撑在脚手架的每一层完成搭设后，需要进行横向支撑和纵向支撑的安装。

横向支撑和纵向支撑的作用是增强脚手架的整体稳定性，避免脚手架的晃动和倾斜。

3.5 添加工作平台和安全栏杆最后，根据需要，在搭设好的脚手架上添加工作平台和安全栏杆，以确保施工人员能够平稳、安全地进行工作。

工作平台应铺设牢固，并采取防滑措施，安全栏杆应牢固固定，能够承受施工人员的压力。

附加电梯井道防护措施一、电梯井道脚手架方案选择1、电梯井道的脚手架一律落地并用钢管、扣件搭设，立杆与横杆均用直角扣件连接，扣件紧固力矩应达到45～55N．m。

2、立杆距电梯井道结构墙面0.3m，立杆横距、纵距不大于1。

5m，步距为1.5m。

每低于楼层面100mm处架搭一排横杆，横向间距为350mm,满铺木脚手板，木脚手板一律用铅丝与钢管四点绑扎牢固.3、电梯井道内的防护设施，必须由总包单位安全员、责任工程师每天进行检查、保养，发现隐患及时消除。

二、脚手架材料选择l、钢管落地脚手架，选用外径48mm，壁厚3.50mm,钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证，方可在施工中使用.2、本工程钢管脚手架的搭设使用可锻铸造扣件,应符合GB15831－2006《钢管脚手架扣件》的要求，由有扣件生产许可证的生产厂家提供,不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴合面应平整，活动部位灵活,夹紧钢管时开口处最小距离不小于5mm.钢管螺栓拧紧力矩达70N。

m时不得破坏。

脚手板、脚手片采用符合有关要求。

3、安全网采用密目式安全网，网目应满足规范DG/JJ08—2002-2006第4。

3。

1条≥2000目／100cm2的要求,做耐贯穿试验不穿透,颜色应满足环境效果要求，选用绿色。

要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由上海建筑安全监督管理部门发放的准用证，同时符合GB16909－1997《密目式安全网》的要求。

4、连墙件采用钢管,其材质应符合现行国家标准《碳素钢结构》（GB/T 700）中Q235A钢的要求。

三、脚手架搭设流程及要求3。

1电梯井道落地脚手架脚手架搭设的工艺流程为：井道内地基整平→定位设置通长脚手板、底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆(搁栅)→铺脚手板→连墙件→扎防护栏杆→剪刀撑→扎安全网。

电梯井脚手架施工方案目录一、编译依据 (2)二、项目概况 (2)三、架设方案 (3)四、架设要点 (3)五、车架安全检查 (5)6、框架经验计算取16#工字钢主梁安全校核计算 (10)一、编译依据一、扣件式钢管脚手架施工安全技术规程？ JGJ130-2011。

2.《建筑施工安全高处作业技术规程》JGJ80-91。

3.《建筑施工安全检验标准》JGJ59-2011。

4. ?钢结构设计规范？ GB50017-20035、西部文化馆施工图。

6、项目施工组织设计及模板施工方案。

7.设立部？风险较大的子子项目的安全管理方法? [建智[2009]87号]、[2009]254号。

二、项目概况本项目为地上38层、地下4层的超高层写字楼。

建筑总高度160.15m，总建筑面积92406.89㎡。

基础为筏板结构，主体为框架筒和剪力墙结构，电梯井壁净空尺寸为2600×2700mm，为现浇钢筋混凝土结构。

楼面结构标高如下：三、架设方案主体施工时，机房电梯井脚手架采用简易井形落地式普通扣件钢管脚手架作为操作架和安全防护架。

总高度为2.2+6.7+3.9+3.9+5.3+6=28m]，框架底座为底板；二楼至六楼为二段【总高5.2×5=26m】，框架主体底座为18#工字钢； 6楼至12楼楼层标高为第三段[总高5.2+4.15×5=25.95m]，框架体底座为18#工字钢； 12楼至19楼楼层标高为第四节【总高4.15×7=29.05m】，框架体底座为18#工字钢； 19楼至26楼楼层标高楼层标高为第五段[总高4.15×7=29.05m]，框架体底座为18#工字钢；二十六层楼面标高～三十三层楼标高【总高为一六段 4.15×2+5.35+3.6+3.35×3=27.3m】，框架体底面为18#工字钢；三十四层楼面标高～屋面框架层为第七段【总高3.35×4+3.3+10.45=27.15m】，框架体底座为18#工字钢，全部电梯安装时框架体拆除。

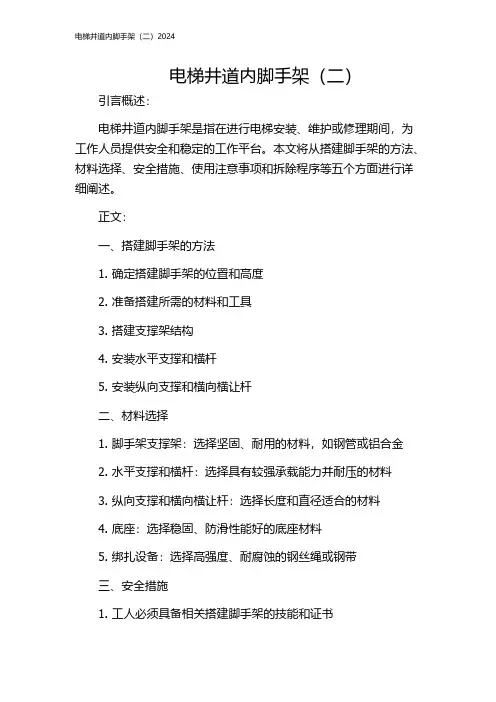

电梯井道内脚手架（二）引言概述：电梯井道内脚手架是指在进行电梯安装、维护或修理期间，为工作人员提供安全和稳定的工作平台。

本文将从搭建脚手架的方法、材料选择、安全措施、使用注意事项和拆除程序等五个方面进行详细阐述。

正文：一、搭建脚手架的方法1. 确定搭建脚手架的位置和高度2. 准备搭建所需的材料和工具3. 搭建支撑架结构4. 安装水平支撑和横杆5. 安装纵向支撑和横向横让杆二、材料选择1. 脚手架支撑架：选择坚固、耐用的材料，如钢管或铝合金2. 水平支撑和横杆：选择具有较强承载能力并耐压的材料3. 纵向支撑和横向横让杆：选择长度和直径适合的材料4. 底座：选择稳固、防滑性能好的底座材料5. 绑扎设备：选择高强度、耐腐蚀的钢丝绳或钢带三、安全措施1. 工人必须具备相关搭建脚手架的技能和证书2. 受训工人必须佩戴个人防护装备3. 定期检查脚手架的稳定性和结构强度4. 设置安全警示标志和警戒线5. 确保脚手架周围的安全区域干净、整洁，移除障碍物四、使用注意事项1. 严禁超载或破坏脚手架结构2. 避免在脚手架上奔跑或跳跃3. 注意防滑，在潮湿或有积水的条件下特别注意4. 使用安全绳和安全带固定工人位置5. 禁止脚手架上吸烟、打电话或使用明火等危险行为五、拆除程序1. 移除纵向支撑和横向让杆2. 拆除水平支撑和横杆3. 移除支撑架结构4. 清理脚手架材料和工具5. 对拆除过程中可能产生的损坏进行修复和整理总结：电梯井道内脚手架的搭建和使用是电梯安装、维护和修理过程中必不可少的一环。

合理选择材料，遵守搭建和使用规范，以及采取必要的安全措施，可以有效保障工作人员的安全和工作的顺利进行。

拆除脚手架时，应注意细节，并进行适当的修复和整理，以确保设施的完好和工作的安全性。

目录目录 (1)一编制依据和说明 (2)1、编制依据 (2)1）为保证本脚手架工程的施工安全，脚手架工程的设计、施工和验收应满足但不限于下列文件、规范、标准和国家、企业的有关规定要求： (2)2、编制说明 (2)工程简介 (2)3.工程概况 (3)二楼层内电梯井脚设计概况 (3)1、材料要求 (3)2、电梯井内脚手架搭设 (4)三内脚手架安全防护 (7)1、安全防护 (7)2、检查验收 (8)四脚手架安装和拆卸安全技术措施 (9)1、安装安全技术措施 (9)2、拆除安全技术措施 (10)一编制依据和说明1、编制依据1）为保证本脚手架工程的施工安全，脚手架工程的设计、施工和验收应满足但不限于下列文件、规范、标准和国家、企业的有关规定要求：类别编号名称国家标准GB15831 钢管脚手架扣件GB50300-2001 建筑工程施工质量验收统一标准GB/T13793 直缝电焊钢管GB50017-2002 钢结构设计规范GB50009-2001 建筑结构荷载规范GB700－88 普通碳素结构钢技术要求GB/T700-2006 碳素结构钢行业标准JGJ 59-99 建筑施工安全检查标准JGJ 80-91 建筑施工高空作业安全技术规范GB24911-2010 建筑施工轮扣式钢管脚手架安全技术规范企业标准质量/环境/职业健康安全管理手册、程序控制文件、作业指导书3）工程名称：粤澳合作中医药科技产业园设计项目RD8、RD9项目2、编制说明本方案所称脚手架工程是指用于工业与民用建筑施工中的落地式（底撑式）轮扣件式钢管脚手架，以及型钢悬挑脚手架。

本工程脚手架工程应用施工安全计算软件进行安全计算。

工程简介1.建设单位：粤澳中医药科技产业园开发有限公司2. 设计单位: 中国华西工程设计建设有限公司3.监理单位: 珠江监理4. 工程地点: 珠海市前横琴新区环岛北路北侧、厚朴道西侧3.工程概况1.工程建筑概况2.1建筑概况：本工程位于珠海市前横琴新区环岛北路北侧、厚朴道西侧，地上层数为6层、3层，地下室为1层。

电梯井道脚手架方案（一）引言概述：本文旨在介绍一个针对电梯井道的脚手架方案，该方案将确保施工过程的安全性和效率性。

通过合理的选材和设计，该脚手架方案将提供一个稳固且易于操作的工作平台，以满足电梯井道内施工的需求。

本文将从以下五个大点展开详细阐述。

一、选择合适的脚手架类型1. 脚手架类型的选择：系统脚手架、悬挑脚手架、搭设脚手架等。

2. 脚手架承重能力的评估：根据实际情况确定所需的脚手架承重能力，确保安全可靠。

二、脚手架组件和材料的选取1. 主材料选择：优质的钢材或铝合金，以确保脚手架的稳定性和耐久性。

2. 组件的选择：根据脚手架的具体需求，选取合适的组件，包括水平杆、立杆、斜杆等。

三、设计搭建脚手架的步骤1. 脚手架搭建前的准备工作：测量井道尺寸、检查工具和材料是否齐全。

2. 脚手架搭建的步骤：按照设计方案进行组装，确保结构的稳固和平整。

3. 脚手架的调整和加固：在搭建完成后，进行调整和加固，以确保脚手架的稳定性和安全性。

四、脚手架使用过程中的注意事项1. 安全防护：使用防护设施，如安全带、安全网等，确保工作人员的安全。

2. 日常检查：定期检查脚手架的稳定性和材料的状况，如有问题及时修复或更换。

3. 施工管理：合理安排施工过程，确保脚手架的使用与施工进度相协调。

五、脚手架拆除与维护1. 脚手架拆除的步骤：按照规定的顺序进行拆除，确保安全和高效率。

2. 脚手架维护：定期检查维护脚手架，包括清洁、涂刷和材料更换。

总结：通过选择合适的脚手架类型、采用优质的材料、合理设计搭建步骤、注意脚手架使用过程中的安全事项以及及时进行拆除与维护，我们可以确保电梯井道脚手架方案的安全性和效益性。

这将为电梯施工提供一个稳定、高效的工作平台，使施工过程更加顺利。

电梯井道脚手架施工方案为确保电梯井道施工的安全与高效进行，特制定以下脚手架施工方案。

一、施工前准备在进行电梯井道脚手架施工前，需经过以下准备工作：1.了解电梯井道尺寸和结构：施工方需准确了解电梯井道的尺寸和结构，包括高度、宽度、长度等参数，以便制定合理的脚手架设计方案。

2.确定施工方案：根据电梯井道的具体情况，制定适用的施工方案，包括脚手架的材料、构造、搭建方法等。

3.安全防护措施：在脚手架施工前，必须制定详细的安全防护措施，确保施工人员的人身安全，如佩戴安全帽、穿戴防滑鞋等。

二、脚手架搭建根据施工方案, 根据电梯井道尺寸和结构，采取以下步骤进行脚手架搭建：1.准备脚手架材料：脚手架所需材料包括立杆、横杆、斜杆、扣件等，需提前准备，并确保质量合格。

2.搭建基础支撑：在电梯井道周围的地面上搭建基础支撑，确保其稳固牢靠。

3.立杆固定：按照设计方案，将立杆竖直插入基础支撑，通过扣件固定。

4.横杆安装：将横杆水平安装在立杆间隔适当的位置上，通过扣件与立杆连接。

5.斜杆设置：为增加脚手架的稳定性，设置适量的斜杆，并通过扣件与立杆、横杆连接。

6.验收和调整：搭建完成后，对脚手架进行验收，确保其稳定牢固。

如有不合格部分，及时调整修正。

三、安全措施为确保电梯井道脚手架施工的安全性，应采取以下安全措施：1.施工区域划定：明确划定脚手架施工区域，禁止无关人员进入，并设置明显标识。

2.安全教育培训：施工前，对参与施工的人员进行必要的安全教育培训，增强安全意识和技能。

3.定期检查和维护：施工过程中，需定期检查脚手架的稳固性和安全性，并进行必要的维护工作。

4.施工现场监督：安排专人进行施工现场监督，及时发现和解决存在的安全隐患。

五、总结电梯井道脚手架施工方案是确保电梯井道施工安全与顺利进行的重要环节。

本文以准备工作、搭建步骤、安全措施等方面进行了详细的阐述，希望对施工方提供一定参考和指导，从而确保电梯井道脚手架施工的质量和效果。

电梯井脚手架搭设施工方案优质文档电梯井脚手架搭设施工方案一、工程概况：大型居住社区南桥新城动迁安置基地J3-标段工程，位于南桥新城东部区域，东至大寨河、西至金钱路、南至规划红星一路、北至红星港以南。

二、搭建依据：本工程采纳槽钢悬挑脚手架搭设，其设计参照现行标准《建筑施工平安检查标准》59-99；《建筑施工扣件式钢管脚手架平安技术标准》130-2001、J84-2001标准执行。

三、所用材料：本工程电梯脚手架所用材料有钢管、扣件、竹笆，钢管采纳外径48mm，壁厚 3.5mm，钢管规格长：4m、3.6m、2.4m、2.1m、1.9m、1.8m、1.2m几种，材质符合《碳素钢构造》GB700-79号中Q235A钢的规定，无锈、无弯曲、无压扁、无裂纹的材料，扣件为铸铁扣件，扣件质量符合国家建立部专业标准《钢管脚手架扣件》JG22-85规定；竹笆采纳有必须厚度，规格1×1.8m，材质不腐朽，无虫蛀制品。

四、搭建方式：1.井道脚手架高度超过24M，故采纳16#槽钢隔段，槽钢悬挑高度不超过18米，即每六层一隔断。

井道内脚手架拉接采纳钢管顶撑，保证牢靠有效，每层设置。

2.加固排架必需从上到下对准设置，保证荷载匀称传递到根底底板。

3.脚手架步高 1.8m，每二层或不超过10m铺设竹笆片隔离，电梯井在楼层面处设置防护栏杆。

优质文档4.电梯井内的隔离、防护栏杆不得擅自撤除，影响施工。

假设要撤除，必需经现场平安技术负责人同意后，做好防范措施后再撤除。

施工完毕后必需立刻复原。

五、搭建依次：放线→立杆→横杆→小横杆→竹笆片→楼层井道口防护栏杆围护。

搭建完工后，检查验收合格，挂合格牌。

六、脚手架撤除：1、在脚手架撤除前应检查脚手架是否完整，是否被撤除过，如发觉有被撤除部位，应先复原。

脚手架、层门地面上是否有杂物和障碍物，应先去除后撤除。

2、撤除必需从上到下，从次到主，撤除时严禁上下施工。

3、做到文明施工，撤除过程中严禁向下抛掷钢管、扣件等。

电梯井内脚手架搭设方案概述电梯井内脚手架搭设是在电梯维修、安装以及维护过程中常见的操作。

本文将介绍一种可行的电梯井内脚手架搭设方案，旨在提供一个安全稳定的工作平台，确保工作人员能够高效、安全地进行工作。

材料准备在搭设电梯井内脚手架之前，需准备以下材料：1.脚手架杆：高强度钢管，具备足够的承重能力。

2.脚手架横杆：高强度钢管，用于搭接脚手架杆。

3.脚手架连接件：连接脚手架杆和横杆的附件。

4.安全网：用于避免工作人员和工具的掉落，保护工作区的安全。

5.钢板：放置在脚手架横杆上，作为工作平台。

6.手动工具：如扳手、榔头等，用于安装和拆卸脚手架。

搭设步骤1.测量井道尺寸：在搭设脚手架之前，首先需要测量井道的高度和宽度，确保脚手架能够适应井道尺寸。

2.搭设脚手架杆：按照井道尺寸，将脚手架杆垂直放置于井道内，确保每根脚手架杆间距均匀。

3.连接脚手架杆和横杆：使用脚手架连接件将脚手架杆和横杆连接起来，确保连接牢固。

4.安装安全网：将安全网固定在脚手架上方的横杆上，确保安全网能够完全遮挡井道，防止工具和人员掉落。

5.铺设钢板：将钢板放置在脚手架横杆上，作为工作平台。

确保钢板与脚手架连接紧密，不易移动。

6.检查稳定性：在搭设完成后，进行全面的稳定性检查。

确保脚手架杆、横杆、连接件、安全网和钢板都处于牢固状态，没有松动。

安全注意事项在进行电梯井内脚手架搭设过程中，需要注意以下安全事项：1.严禁在脚手架上跳跃或奔跑，以免造成脚手架不稳定。

2.工作人员必须戴好安全帽，并系好安全带，以防止高空坠落。

3.在脚手架上工作时，不要将身体或工具伸出脚手架外，以免发生意外。

4.禁止在脚手架上堆放过多工具或材料，以免造成脚手架失去平衡。

5.定期检查脚手架的稳定性，发现问题及时修复或更换。

拆卸步骤当完成电梯维修、安装或维护工作后，需拆卸井内脚手架。

拆卸步骤如下：1.移除钢板：先移除脚手架上的钢板，并妥善存放。

2.拆解安全网：将安全网从脚手架横杆上解除固定，并妥善存放。

安装电梯脚手架施工方案第一章电梯工程第1节电梯安装控制要点在井道内安装电梯的脚手架需要满足以下三个要求：安全可靠，每平方米承载能力不小于2.5kN，整个高度的重量不能集中在底部，需要在中间分段承载。

在搭设脚手架之前，施工人员应该根据井道尺寸、机房和导轨布置尺寸绘制脚手架的施工图，并注明尺寸，然后按照图纸搭设。

确定脚手架的层高时，需要考虑建筑物的层高和操作人员上下行动的方便。

电梯设备垂直运输中最重要的是顶部机房中曳引机的吊装，必须安全可靠。

常用的方法是卷扬机滑轮组，其受力点是顶部预埋锚点。

在吊装之前，需要采取试吊措施，试吊物的重量为曳引机重量的1.25倍。

如果超载试吊没有问题，再正式吊装曳引机，以确保施工安全。

第2节设计概述电梯工程设计的目的是为了确保电梯的安全和可靠性。

设计应该满足国家和地方的相关规定和标准。

电梯的设计应该考虑到建筑物的结构、使用性质、人员流量、空间布局、电梯的类型和数量等因素。

设计应该包括电梯的主要技术参数、结构图、电气原理图、施工图等。

在设计过程中，应该充分考虑电梯的安全性和可靠性。

例如，电梯的载重量、速度、运行次数、停靠层数等参数应该根据实际需要进行合理的设置。

同时，设计应该考虑到紧急情况下的救援措施，例如，电梯的紧急停车装置、救援门等。

第3节曳引式电梯施工技术曳引式电梯是一种常见的电梯类型。

在施工过程中，需要注意以下几个方面：1.井道的施工：井道的施工应该符合相关规定和标准。

井道的尺寸应该根据电梯的尺寸和使用要求进行合理的设置。

井道的墙体应该采用耐火材料，以确保电梯的安全性。

2.电梯轿厢的安装：电梯轿厢的安装应该按照相关规定和标准进行。

轿厢的尺寸应该与井道的尺寸相匹配。

在安装过程中，需要注意轿厢的水平度和垂直度。

3.曳引机的安装：曳引机是电梯的核心部件之一。

在安装过程中，需要注意曳引机的安全性和可靠性。

曳引机的安装位置应该符合相关规定和标准。

在安装之前，需要进行试吊措施，以确保吊装的安全性。
