华为光端机OptiX OSN1500各种指示灯说明

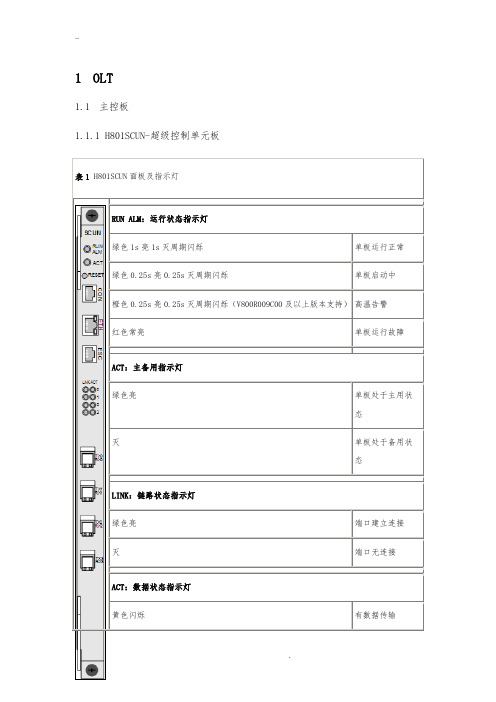

1OLT1.1主控板1.1.1H801SCUN-超级控制单元板表1 H801SCUN面板及指示灯RUN ALM：运行状态指示灯绿色1s亮1s灭周期闪烁单板运行正常绿色0.25s亮0.25s灭周期闪烁单板启动中橙色0.25s亮0.25s灭周期闪烁（V800R009C00及以上版本支持）高温告警红色常亮单板运行故障ACT：主备用指示灯绿色亮单板处于主用状态灭单板处于备用状态LINK：链路状态指示灯绿色亮端口建立连接灭端口无连接ACT：数据状态指示灯黄色闪烁有数据传输灭无数据传输注意：RESET：复位按钮，用于手工复位单板。

复位单板会导致业务中断，需慎用复位按钮。

说明：LINK和ACT灯依次对应面板上4个光接口。

1.1.2H801SCUL-超级控制单元板表1 H801SCUL面板及指示灯RUN ALM：运行状态指示灯绿色1s亮1s灭周期闪烁单板运行正常绿色0.25s亮0.25s灭周期闪烁单板启动加载中橙色0.25s亮0.25s灭周期闪烁（V800R009C00及以上版本支持）高温告警红色常亮单板故障ACT：主备用指示灯绿色亮单板处于主用状态灭单板处于备用状态注意：RESET：复位按钮，用于手工复位单板。

复位单板会导致业务中断，需慎用复位按钮。

1.2上行板1.2.1H801GICF-2路GE光接口板表1 H801GICF的面板及说明RUN、ALM：运行状态指示灯RUN绿灯1s亮1s灭周期闪烁单板运行正常RUN绿灯0.25s亮0.25s灭周期闪烁，ALM红灯灭单板启动加载中RUN绿灯灭，ALM红灯亮单板故障LINK：链路状态指示灯绿灯亮链路正常绿灯灭链路异常ACT：数据状态指示灯黄灯闪烁有数据传输黄灯灭无数据传输1.2.2H801X2CS-2端口10GE上行接口板表1 H801X2CS面板及说明RUN：运行状态指示灯绿灯1s亮1s灭周期闪烁单板运行正常RUN绿灯0.25s亮0.25s灭周期闪烁，ALM红灯灭单板启动中ALM：告警指示灯红灯亮单板运行故障红灯灭单板运行正常LINK：光纤连接指示灯绿灯亮光接口的光纤连接正常绿灯灭光接口的光纤连接不正常ACT：业务运行指示灯黄灯闪烁有数据传输黄灯灭无数据传输说明：LINK、ACT指示灯右边的“0”表示对应“TX0 RX0”光接口，“1”表示对应“TX1 RX1”光接口。

光纤收发器的六个指示灯的含义我们常用的光纤收发器都有6个指示灯，那么每个指示灯都代表什么含义呢？是否所有指示灯都亮起才代表光纤收发器正常工作呢？PWR灯亮表示DC5Vfe源工作正常；FDX灯亮表示光纤以全双工方式传输数据；FX100:灯亮表示光纤传输速率为100MbpsTX100:灯亮表示双绞线传输速率为100Mbps,灯不亮表示双绞线传输速率为10Mbps;FXLink/Act:灯长亮表示光纤链路连接正确；灯闪亮表示光纤中有数据在传输；TXLink/Act:灯长亮表示双绞线链路连接确；灯闪亮表示双绞线中有数据在传输10/100MO若光纤收发器正常工作，PW曲源指示灯必'须常亮，FX-LINK/ACT光纤链路指示灯、TX-LINK/ACT网络链路指示灯需常亮或闪烁，若LINK/ACT指示灯不亮，需检查相应链路是否连线正常；至于FDXT作模式指示灯、FX-100光纤速率指示灯、TX-100网络速率指示灯是否常亮对光纤收发器没有实质影响。

・、光收发器的指示灯的作用和故障判定方法1、首先看光纤收发器或光模块的指示灯和双绞线端口指示灯是否已亮？A、如收发器的光口(FX-LINK/ACT)指示灯不亮，请确定光纤链路是否正确的交叉链接，光纤插口TX-R为RX-TXoB、如A收发器的光口(FXFX-LINK/ACT)指示灯亮而B收发器的光口(FXFX-LINK/ACT)指示灯不亮，则故障在A收发器端：一种可能是：A收发器(TX)光发送口已坏，因为B收发器的光口(RX)接收不到光信号；另一种可能是：A收发器(TX)光发送口的这条光纤链路有问题(光缆或光纤跳线可能断了)。

C双绞线(TXFX-LINK/ACT)指示灯不亮，请确定双绞线连线是否有错或连接有误？请用通断测试仪检测(不过有些收发器的双绞线指示灯须等光纤链路接通后才亮)。

D有的收发器有两个RJ45端口：(ToHUB康示连接交换机的连接线是直通线；(ToNode)表示连接交换机的连接线是交叉线。

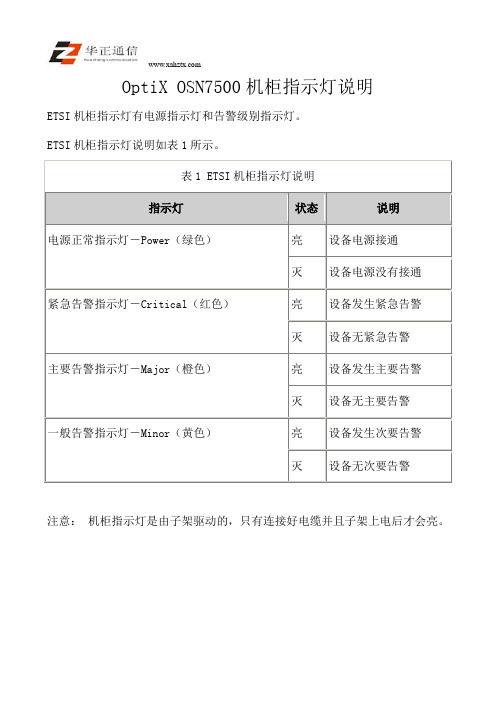

OptiX OSN7500机柜指示灯说明
ETSI机柜指示灯有电源指示灯和告警级别指示灯。

ETSI机柜指示灯说明如表1所示。

表1 ETSI机柜指示灯说明
指示灯状态说明
电源正常指示灯－Power（绿色）亮设备电源接通
灭设备电源没有接通
紧急告警指示灯－Critical（红色）亮设备发生紧急告警
灭设备无紧急告警
主要告警指示灯－Major（橙色）亮设备发生主要告警
灭设备无主要告警
一般告警指示灯－Minor（黄色）亮设备发生次要告警
灭设备无次要告警
注意：机柜指示灯是由子架驱动的，只有连接好电缆并且子架上电后才会亮。

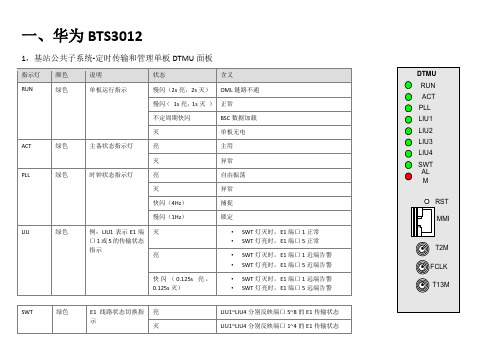

一、华为BTS30121，基站公共子系统-定时传输和管理单板DTMU面板2，载波子系统-双密度收发信单元DTRU指示灯3，射频前端子系统-双密度双双工单元DDPUANTB4，射频前端子系统-双密度合路单元DCOM面板二、数字调度系统FAS（CTT4000）1.单板介绍●MPU板：模块处理机板，每模块配置两块，并行处理方式。

内置16K×16K大型数字交换网络，256方会议资源，64套DTMF资源，个性化语音32种，信号音64种，并为本模块提供全系统同步的各种时钟和时序；完成模块内和模块间的网络交换、呼叫处理和控制。

●CLK板：时钟板，为系统内各模块提供基准同步时钟源，每系统配置两块，时钟源完全同步，并行输出；每块时钟板设计有单独的电源，两块时钟板在物理上完全独立。

●ENT板：100M以太网板，每系统配置两块，并行运行；每板提供24个100M以太网接口。

每块以太网板设计有单独的电源，两块以太网板在物理上完全独立。

●PWR板：电源板，提供模块框系统所需的电源及铃流，每模块框配两块电源板，两板的直流电源工作于并联热供方式，铃流为热备份。

●DTU板：数字中继处理机板，可选热备份，每板两个A口，完成系统共线信令、NO.1 信令、NO.7信令的处理；●30B+D板：PRI接口板，可选热备份，每板两个A口，完成DSS1 信令的处理；●DDU板：2M触摸屏调度台接口板，每板两个A口，完成2M调度台接口信令等的处理●DSU板：数字用户信令处理机板，可选热备份，每板2/4个标准2B+D U接口，完成标准U口信令及调度台信令处理；●ALC为接口模块母板，每板提供8个接口模块槽位，可混插8种的不同模块；2.系统提供的接口模块种类如下：附录A 75/120平衡非平衡转换器•SLICM4 用户接口模块（Z接口）•SLICMQ 下行区间接口模块• RCTNM V4.2 环路中继接口模块；•ZCT1M V4.2 磁石接口模块；•ZCT2M 上行区间接口模块•EMM E/M接口模块•VF24M 二/四线音频接口模块•V35M V.35接口模块；•232M 子速率接口模块；•64KM 64K同向接口模块；•YD3M YD-3接口模块；•DC7M DC-7接口模块说明：1、2对应2B+D线的橙、白；4、5对应2B+D线的蓝、白。

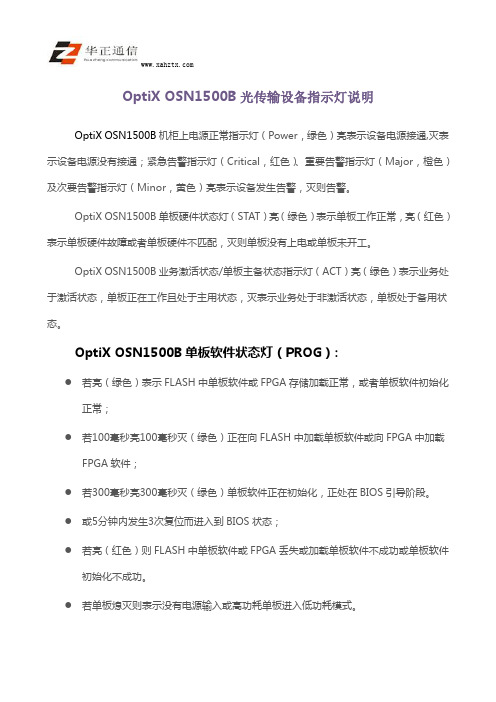

OptiX OSN1500B光传输设备指示灯说明OptiX OSN1500B机柜上电源正常指示灯（Power，绿色）亮表示设备电源接通,灭表示设备电源没有接通；紧急告警指示灯（Critical，红色）、重要告警指示灯（Major，橙色）及次要告警指示灯（Minor，黄色）亮表示设备发生告警，灭则告警。

OptiX OSN1500B单板硬件状态灯（STAT）亮（绿色）表示单板工作正常，亮（红色）表示单板硬件故障或者单板硬件不匹配，灭则单板没有上电或单板未开工。

OptiX OSN1500B业务激活状态/单板主备状态指示灯（ACT）亮（绿色）表示业务处于激活状态，单板正在工作且处于主用状态，灭表示业务处于非激活状态，单板处于备用状态。

OptiX OSN1500B单板软件状态灯（PROG）:●若亮（绿色）表示FLASH中单板软件或FPGA存储加载正常，或者单板软件初始化正常；●若100毫秒亮100毫秒灭（绿色）正在向FLASH中加载单板软件或向FPGA中加载FPGA软件；●若300毫秒亮300毫秒灭（绿色）单板软件正在初始化，正处在BIOS引导阶段。

●或5分钟内发生3次复位而进入到BIOS状态；●若亮（红色）则FLASH中单板软件或FPGA丢失或加载单板软件不成功或单板软件初始化不成功。

●若单板熄灭则表示没有电源输入或高功耗单板进入低功耗模式。

华为SDH设备单板安装前必需进行硬件检查，具体步骤如下所示：步骤1 必需: 检查单板硬件：单板拉手条上标识应正确清晰;单板正反面各器件完整，表面正常，没有明显的损坏痕迹。

步骤2 必需: 确认并记录单板的带宽和槽位信息。

步骤3 必需: 检查单板与接口板、线缆的配套关系，确保单板和线缆之间匹配。

步骤4 必需: 插放单板，插放单板的方法请参见现场更换单板。

单板应沿导槽插到子架底且单板拉手条正常扣好。

步骤5 必需: 检查光传输设备单板与主机、网管的版本配套关系，确保单板版本配套使用无误。

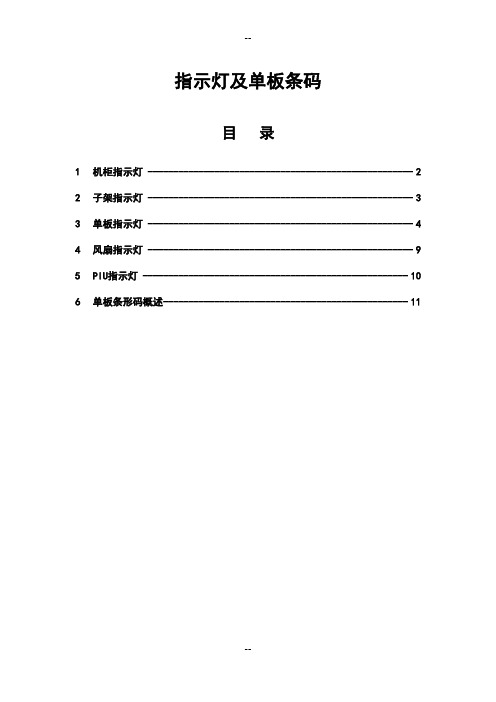

指示灯及单板条码目录1机柜指示灯 ---------------------------------------------------- 2 2子架指示灯 ---------------------------------------------------- 3 3单板指示灯 ---------------------------------------------------- 4 4风扇指示灯 ---------------------------------------------------- 9 5PIU指示灯 ---------------------------------------------------- 10 6单板条形码概述------------------------------------------------ 11每个机柜顶部有四个指示灯，分别为绿、红、橙和黄四种颜色。

机柜顶部指示灯的说明如表1所示。

OptiX OSN 6800、OptiX OSN 8800子架有四个指示灯，分别为红、黄和绿三种颜色。

子架指示灯的说明如表1所示。

说明：单板面板上具有指示灯，用来指示单板的运行和告警等状态。

单板指示灯的说明如表1、表2所示。

风扇框上具有风扇指示灯，用来指示风扇的工作状态。

风扇指示灯的说明如表1所示。

PIU单板上具有运行指示灯，用来指示PIU单板的工作状态。

PIU单板指示灯的说明如表1所示。

6 单板条形码概述单板条形码贴在单板面板上，包括BOM编码，出厂信息，单板版本，单板名称和单板型号等单板基本信息，部分单板还包括单板特性码。

其中，单板特性码包含光信号频率，光模块类型和波长等信息。

说明：光信号频率等部分信息在网管显示为调测值，与条形码显示的出厂值有出入。

单板配置了光模块，其条形码如图1和图2所示。

单板没有配置光模块，其条形码如图3和图4所示。

图1 单板条形码说明（样例一）图2 单板条形码说明（样例二）图3 单板条形码说明（样例三）图4 单板条形码说明（样例四）单板条形码中BOM编码的前四位可以体现单板的发货方式，如表1所示。

OptiX OSN9500指示灯说明一.机柜指示灯OptiX OSN9500的机柜顶部的前面有四个指示灯，分别为红、橙、黄、绿四种颜色。

各指示灯名称及表示的含义，参见表1-1。

表1-1机柜指示灯指示灯类型指示灯名称指示灯说明红色指示灯紧急告警指示灯设备发生紧急告警。

如：网口连接丢失，时钟板故障，等情况均会触发此类告警。

橙色指示灯主要告警指示灯设备发生主要告警。

如：上路总时钟丢失，IMA帧同步丢失，等情况均会触发此类告警。

黄色指示灯次要告警指示灯设备发生次要告警。

如：激光器自动关断，温度芯片异常，等情况均会触发此类告警。

绿色指示灯电源指示灯表示机柜电源接通。

注意：指示灯亮时表示指示信号有效，指示灯熄灭时表示指示信号无效。

二.单板指示灯1、告警指示灯单板的告警指示灯为红色。

其状态如表1-2所示。

表1-2单板告警指示灯红灯闪烁状态描述指示灯说明红灯闪烁状态参数红灯长亮，绿灯熄灭内存自检出错。

红灯长亮。

红灯连续闪烁3次，间隔1秒钟后再连续闪烁3次有紧急告警发生。

红灯连续0.3秒亮、0.3秒灭3次，再灭1秒。

红灯连续闪烁2次，间隔1秒钟后再连续闪烁2次有主要告警发生。

红灯连续0.3秒亮、0.3秒灭2次，再灭1秒。

红灯闪烁1次，间隔1秒钟后再闪烁1次有次要告警发生。

红灯连续0.3秒亮、0.3秒灭1次，再灭1秒。

红灯和绿灯同时进行闪烁，大约每1秒钟闪烁2次正在运行底层软件或在加载软件。

红、绿灯同时进行0.3s的亮灭。

注意：1.JEOW板的告警指示灯在以5Hz的频率闪烁时，表示本站接到其他站的电话呼叫。

2.JPIU板的告警指示灯与其它单板不同，当告警指示灯长亮时表示单板有告警，长灭时表示单板没有告警。

2、运行指示灯单板的运行指示灯为绿色。

其状态如表1-3所示。

表1-3单板运行指示灯闪烁状态描述指示灯说明闪烁状态参数绿灯每2秒钟闪烁1次正常状态（工作）。

亮1秒，灭1秒亮2秒，灭2秒绿灯每4秒钟闪烁1次数据库保护模式（脱机）；单板和主控板邮箱通信中断（如主控板被拔出、单板邮箱出错等）。

光端机指示灯含义：解读光纤设备的指示灯信息与功能
光端机是我们在使用光纤设备时经常会遇到的一种设备。

相信大家对光端机上的指示灯也颇为好奇吧！今天，我们就来解读一下光端机的指示灯信息与功能。

光端机上的指示灯通常分为不同的颜色和闪烁频率，每种指示灯都代表着不同的信息和功能。

首先，光纤链路指示灯一般是绿色或蓝色的，它的闪烁频率可以显示光纤链路的连接状态。

当绿色或蓝色的灯持续点亮时，表示光纤链路正常连接。

若灯不亮或闪烁不断，可能表明光纤链路存在问题。

PON指示灯一般是红色或黄色的。

当红色或黄色的灯持续点亮时，表示PON （Passive Optical Network）链接正常。

若灯不亮或闪烁频率异常，可能表示PON 链接存在故障。

光端机还可能有语音、数据、电视等指示灯，分别代表不同服务的工作状态。

比如，当语音指示灯持续点亮时，表示语音服务正常运行；数据指示灯点亮则表示数据传输正常进行；电视指示灯点亮则表示电视信号的接收良好。

通过光端机上的指示灯信息，我们可以了解到光纤设备的连接状态、服务运行情况等重要信息。

当出现问题时，可以及时排查故障，提高维修效率。

希望这些解读能够帮助大家更好地使用和维护光纤设备，享受更稳定、高速的光纤通信服务。

【资料目录和简介】：1、PWR绿灯常亮说明电源正常，此灯必须常亮；2、RUN绿灯1S灭1S亮说明ONU运行正常，快闪和亮红灯都不正常3、LINK绿灯常亮说明光纤链路正常，此灯必须常亮；4、REG绿灯常亮说明ONU注册正常，此灯必须常亮；REG灯常亮说明OLT可以发现这台ONU，但不能说明业务正常。

REG灯常亮是业务正常的前提，也就是说业务正常，REG灯一定常亮。

5、FE绿灯常亮说明网线基本正常，此灯必须常亮；黄灯闪说明有数据收发。

EPON-GPON的ONU，外观基本相同，指示灯的状态通用。

华为EPON ONU维护手册一、硬件查看1、各类型ONU指示灯说明及处理建议：（1）MA5620E:指示灯状态说明FE电接口状态指示灯绿灯亮端口建立连接正常绿灯灭端口无连接，请检查网线及对端PC是否正常。

黄灯闪烁端口有数据传输黄灯灭端口无数据传输POTS接口状态指示灯绿灯亮至少有一个业务端口激活绿灯灭无业务端口激活PON口状态指示灯LINK：绿灯常亮 PON口收到下行光信号LINK：绿灯常灭 PON口没有收到下行光信号REG：绿灯常亮设备注册成功REG：绿灯闪烁设备正在进行注册，请等待。

REG：绿灯常灭设备注册失败，请检查光路或联系OLT查看配置PWR：电源状态指示灯绿灯常亮设备正常上电绿灯常灭设备掉电RUN/ALARM：运行状态指示灯绿灯0.25s亮0.25s灭周期闪烁设备启动中绿灯1s亮1s灭周期闪烁设备工作正常红灯常亮设备运行故障，请确认曾保存数据复位系统，如仍无效更换主控板。

（2）MA561x指示灯及说明指示灯状态含义AC PWR：交流电源状态指示灯（交流供电时）输入绿灯常亮交流电源模块输入正常。

输入绿灯常灭交流电源模块输入异常。

输出绿灯常亮交流电源模块输出正常。

输出绿灯常灭交流电源模块输出异常。

RUN/ALARM：单板运行状态指示灯绿灯1s亮1s灭周期闪烁设备工作正常。

红灯常亮设备运行故障。

PON接口状态指示灯（有PON接口配置的扣板）LINK：绿灯常亮端口建立连接。
