一、
MCU配置：
MCU登录
修改IP地址
默认地址：
修改GK
密码和SMC软件密码一致修改会议区号
二、视频终端配置
默认登录地址后，修改基本配置：
修改休眠时间：
启动自动接听：
修改IP地址：
协议修改成:
终端
GK注册：
摄像机输入设置：
密码和SMC软件密码一致
连接电视输出设置：
三、SMC添加MCU配置
软件安装完成后登录配置MCU加入：
右键点击添加：
选择MCU型号
添加MCU设备：
右键添加MCU目录名称：
输入MCU目录名字：
添加MCU的GK前缀：
添加前缀号码：
四、SMC添加视频终端配置添加视频终端：
添加终端信息：
添加终端号：
修改视频格式：
五、SMC添加会议模版配置空白出右键添加会议模版：
添加名称和帐号密码：
选择技术参数：
选择多画面参数：
选择辅流参数：
选择参会的会场：
召开会议：
选择会议时长：
会议召开后控制会议：。
1 设备使用简要说明一、终端平面图1、前面版示意图1编号名称功能1 OLED 显示面板用于显示IP地址、会场号码、启动过程、升级状态、休眠状态和异常状态。
2 告警指示灯用于指示故障状态。
3 状态指示灯用于指示运行、休眠等状态。
2、TE40后面板示意图2表1 接口说明接口种类编号接口说明功能2表1 接口说明接口种类编号接口说明功能音频输入接口1麦克风输入接口，XLR接口。
连接卡侬接头麦克风。
2RCA接口，即莲花插头。
L、R分别表示左、右声道。
用于连接计算机、手机等声音输入源，接收声音。
5阵列麦克风接口。
用于连接阵列麦克风（如VPM220）。
音频输出接口3RCA接口，即莲花插头。
•SPDIF可以选择为左声道，也可以作为SPDIF音频输出接口。
•R表示右声道。
作为Line 1口，连接外置扬声器，作为预留音频输出口，同时可作为SPDIF音频输出使用。
4RCA接口，即莲花插头。
L和R分别表示左、右声道。
作为Line 2口，连接外置扬声器，输出视频会场的声音。
视频输出接6VGA接口，支持VGA/YPbPr输出。
第3路输出，作为预留的演示图像输出接口。
3表1 接口说明接口种类编号接口说明功能口7HDMI高清视频输出接口，最高支持1080p60分辨率。
第2路输出，默认为会场演示图像输出接口，显示远端会场的图像。
8HDMI高清视频输出接口，最高支持1080p60分辨率。
第1路输出，默认为会场主视频输出接口，用于显示本地会场的图像。
9摄像机接口，该接口是双层接口。
高清输入接口。
视频输入接口10VGA接口，支持VGA/YPbPr输入。
11HDMI高清视频输入接口。
最高支持1080p60分辨率。
其他接口12USB接口，支持2路USB。
用于外接USB设备，如移动硬盘、U盘或者数据卡等设备13COM双模式串行通信接口。
该接口可用于连接摄像机控制线，也可以用于故障诊断与维4表1 接口说明接口种类编号接口说明功能护。
14以太网口，10M/100M/1000M全双工接口。
设备使用简要说明一、终端平面图1、前面版示意图1编号名称功能1 OLED 显示面板用于显示IP地址、会场号码、启动过程、升级状态、休眠状态和异常状态。
2 告警指示灯用于指示故障状态。
3 状态指示灯用于指示运行、休眠等状态。
2、TE40后面板示意图2表1 接口说明接口种类编号接口说明功能3、TE50后面板示意图3表1 接口说明接口种类编号接口说明功能1麦克风输入接口，XLR接口。
连接卡侬接头麦克风。
采集和输入会场声音。
音频输入接口2RCA接口，即莲花插头。
L、R分别表示左、右声道。
用于连接计算机、手机等声音输入源，接收声音。
二、遥控器界面图三、开机界面1、遥控器界面图线缆连接完毕后，接通电源，再将终端后面板的电源开关拨到“ON”位置，开机界面如下图：2、Web界面图四、切换屏幕布局您可以通过调整屏幕布局从而在一个显示设备上观看多个图像的组合。
按遥控器的键可以快速切换屏幕布局。
您也可以在菜单界面工具条上选择，按遥控器的键，选择您需要的画面布局模式，如图1所示。
图3 布局示例图3为示例图，图中布局方框中具体出现哪些图标与终端当前的状态相关，例如本地演示图标和远端演示图标显示需要满足如下条件：•本地已连接演示视频源，上图布局方框中会显示本地演示图标。
•本地已收到远端发送的演示，上图布局方框中会显示远端演示图标。
当您切断本地演示视频源或远端停止发送演示时，本地或远端演示图标会消失。
五、关闭/打开麦克风主席会场关闭或打开某个会场的麦克风后，会议中的其他会场将不能或能听到该会场的声音。
1.按遥控器的键，进入菜单界面。
2.在工具条上选择，按遥控器的键，进入会议控制界面。
3.选择“关闭/打开麦克风”，选择某个会场，根据该会场的状态图标，对该会场执行关闭或打开麦克风的操作：4.•：表示该会场麦克风正处于打开状态，可以按遥控器的键关闭该会场的麦克风。
•：表示该会场麦克风正处于关闭状态，可以按遥控器的键打开该会场的麦克风。
一、MCU配置：
1.1 MCU登录
默认地址：192.168.2.1 1.2 修改IP地址
1.3 修改GK
密码和SMC软件密码一致1.4 修改会议区号
二、视频终端配置
2.1默认登录地址192.168.1.1后，修改基本配置：2.2 修改休眠时间：
2.3启动自动接听：2.4修改IP地址：
2.5协议修改成H.264:
2.6终端GK注册：
2.7摄像机输入设置：密码和SMC软件密码一致123456
2.8连接电视输出设置：
三、SMC添加MCU配置
3.1软件安装完成后登录配置MCU加入：3.2右键点击添加：
3.3选择MCU型号3.4添加MCU设备：
3.5右键添加MCU目录名称：3.6输入MCU目录名字：
3.7添加MCU的GK前缀：3.8添加前缀号码：
四、SMC添加视频终端配置
4.1添加视频终端：
4.2添加终端信息：4.3添加终端号：
4.4修改视频格式：
五、SMC添加会议模版配置
5.1空白出右键添加会议模版：
5.2添加名称和帐号密码：5.3选择技术参数：
5.5选择辅流参数：
5.7召开会议：5.8选择会议时长：
5.9会议召开后控制会议：。

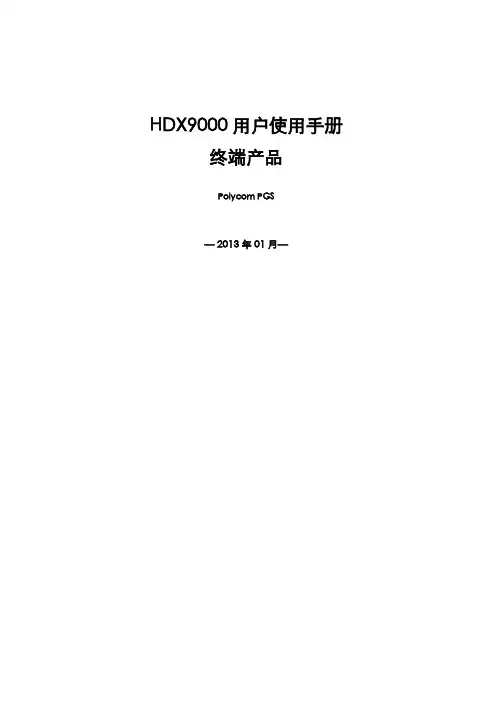

HDX9000用户使用手册终端产品Polycom PGS— 2013年01月—文档修正记录文档属性属性内容文档名称HDX9000用户使用手册维护部门或团队Polycom PGS首次发布日期当前版本号V5.0备注说明文档变更记录（描述本次文档维护人变更记录）序号变更原因变更日期当前维护人变更描述123456修订内容（描述本次修订的各具体内容）序号修订章节修订日期修订内容123456789101112131415目录第1章概述 (4)1.1说明 (4)第2章HDX9000终端简介 (4)2.1 HDX9000终端 (4)2.2遥控器 (6)2.3麦克风 (7)2.4显示设备 (7)2.5高清会议摄像头 (8)第3章操作说明 (8)3.1终端及周边设备开关机 (8)3.2通过遥控器调节摄像头方向 (9)3.3设置摄像头预置位 (9)3.3.1存储预置镜头位 (9)3.3.2调用预置镜头位 (10)3.4本地静音或取消静音 (10)3.4.1麦克风静音 (10)3.4.2麦克风取消静音 (10)3.5本地会场音量调节 (11)3.5.1调整音量 (11)3.6双流使用方法 (11)3.7通过地址簿呼叫 (12)3.7.1呼叫其他终端 (12)3.7.2拨入永久会议室 (12)3.8终端挂断 (13)3.9终端关机 (13)第4章常见故障及问题解决 (13)4.1本会议室画面过亮或过暗 (13)4.2听不到对端会场声音 (14)4.3对端会场听不到本会场的声音 (14)4.4会场有回声或啸叫 (14)4.5看不到对端会场的画面 (15)4.6本端会场在显示设备上无显示 (15)4.7本端会场无法看到本端会场图像 (15)4.8对端会场看不到本会场的双流画面 (15)第1章概述1.1 说明本手册用于指导HDX9000用户使用本产品，便于用户正确使用视频会议相关设备，确保会议使用效果。
主要内容包括视频终端的基本操作，电视、MIC等周边设备的基本操作，双流使用方法，以及本单位视频终端、维护联系人等基本信息等。
设备使用简要说明一、终端平面图1、前面版示意图1编号名称功能1 OLED 显示面板用于显示IP 地址、会场、启动过程、升级状态、休眠状态和异常状态。
2 告警指示灯用于指示故障状态。
精彩文档3 状态指示灯用于指示运行、休眠等状态。
2、TE40后面板示意图2表1 接口说明精彩文档RCA接口，即莲花插头。
SPDIF可以选择为左声道，也可以作为SPDIF音频输出接口。
R表示右声道。
精彩文档精彩文档精彩文档精彩文档3、TE50后面板示意图3表1 接口说明接口种类编号接口说明功能音频输入接1麦克风输入接口，XLR接口。
连接卡侬接头麦克风。
采集和输入会场声音。
精彩文档RCA接口，即莲花插头。
SPDIF可以选择为左声道，也可以作为SPDIF音频输出接口。
精彩文档R表示右声道。
精彩文档精彩文档精彩文档精彩文档二、遥控器界面图精彩文档精彩文档三、开机界面1、遥控器界面图线缆连接完毕后，接通电源，再将终端后面板的电源开关拨到“ON”位置，开机界面如下图：2、Web界面图精彩文档精彩文档四、切换屏幕布局您可以通过调整屏幕布局从而在一个显示设备上观看多个图像的组合。
按遥控器的键可以快速切换屏幕布局。
您也可以在菜单界面工具条上选择，按遥控器的键，选择您需要的画面布局模式，如图1所示。
精彩文档图3 布局示例图3为示例图，图中布局方框中具体出现哪些图标与终端当前的状态相关，例如本地演示图标和远端演示图标显示需要满足如下条件：本地已连接演示视频源，上图布局方框中会显示本地演示图标。
本地已收到远端发送的演示，上图布局方框中会显示远端演示图标。
精彩文档当您切断本地演示视频源或远端停止发送演示时，本地或远端演示图标会消失。
五、关闭/打开麦克风主席会场关闭或打开某个会场的麦克风后，会议中的其他会场将不能或能听到该会场的声音。
1.按遥控器的键，进入菜单界面。
2.在工具条上选择，按遥控器的键，进入会议控制界面。
3.选择“关闭/打开麦克风”，选择某个会场，根据该会场的状态图标，对该会场执行关闭或打开麦克风的操作：4.：表示该会场麦克风正处于打开状态，可以按遥控器的键关闭该会场的麦克风。
