土的压缩实验报告(一)土的压缩实验报告研究背景土壤作为地球上最基本的资源之一,其稳定性对于农业、建筑、环境等方面具有重要的影响。
因此,研究土壤的压缩性质具有重要的理论和实际意义。
实验目的通过实验,评估不同含水量对土壤压缩性质的影响,并探究土壤在不同含水量下的最大压缩模量。
实验步骤1.准备实验所需材料和仪器:土壤样本、水分测定仪、压缩试验仪等;2.从自然土壤中采集样品,并进行筛分,确保颗粒粒径在一致范围内;3.将土壤样本分成几份,分别加入不同量的水分,使其达到不同的含水量水平;4.分别测量不同含水量下的土壤水分含量,并记录数据;5.将土壤样本置于压缩试验仪中,并逐渐施加压力,记录下土壤样本在不同含水量下的最大压缩力;6.根据实验数据,计算不同含水量下的土壤压缩模量,并绘制相应趋势图。
实验结果与讨论实验结果显示,随着土壤含水量的增加,土壤的最大压缩力逐渐降低,并且不同含水量下的压缩模量也存在差异。
这可能是因为水分的存在改变了土壤颗粒之间的接触情况,使其更易于被压缩。
值得注意的是,在较高的含水量下,土壤的最大压缩力较低,这可能是由于水分填充土壤孔隙,导致土壤颗粒之间更加紧密,减少了压缩力的传递。
结论基于实验结果,可以得出以下结论:1.土壤含水量越高,其最大压缩力越低;2.不同含水量下土壤的压缩模量存在差异。
因此,在实际应用中,我们应该根据具体需求合理控制土壤的含水量,以实现最佳的压缩效果和土壤稳定性。
研究展望土壤的压缩性质对土壤工程和农业具有重要影响,然而本实验的研究还有一些不足之处,仍有进一步深入研究的空间。
例如,可以探究颗粒粒径对土壤压缩性质的影响,以及不同土壤类型在压缩过程中的差异。
未来的研究还可以结合实际工程和农业应用,进一步完善土壤压缩性质的评估标准和实验方法,提高土壤利用效率和保护土壤资源的可持续发展。
参考文献参考文献将列举于此处。
很抱歉,由于文本长度限制,无法提供更多内容。
如有其他需要,请告知。
土的压缩试验土的压缩试验J一、土的压缩试验原理J二、压缩试验设备J三、压缩试验操作步骤J四、压缩试验注意事项一、试验原理地基土在外荷载作用下,水和空气逐渐被挤出,土颗粒之间进行重组,从而引起土的压缩变形。
压缩试验就是将天然状态下的原状土样或扰动土样置于压缩仪器中,在不同荷载和侧限条件下测定其压缩变形。
试验的加荷方式为应力控制方法,本试验为杠杆加荷。
压缩性高低,常用压缩性指标定量表示,压缩性指标一般为土的压缩系数a、压缩模量E s 。
•(1)土的压缩系数p e a d /d −=1221tan p p e e p e a −−=∆∆==β*为了便于比较,通常采用压力段由p 1=100kPa 增加到p 2=200kPa 时的压缩系数a 1-2来评定土的压缩性,如下图所示:0.10.5高压缩性121/−−MPa a 中压缩性低压缩性(2)土的压缩指数)/log(/log log 121221c p p e p p e e C ∆=−−=(3)土的压缩模量ae E /)1(1s +=公式:11211H e e e H +−=∆推导:p a e ∆=∆111H e p a H +∆=∆ae H H p E 11s 1/+=∆∆=(4)土的回弹再压缩曲线及回弹再压缩模量(3)试验结果(土的压缩曲线图片)(4)试验结果(孔隙比)的推导ii e H H e H +∆−=+110000001e e e H H i i +−=∆)1(000e H H e e i +∆−=1)/)(1(0w 0s 0−+=ρρw G e二、试验设备•固结仪器•环刀、天平、秒表、烘箱、透水石、铝盒、滤纸等•百分表侧限压缩(固结)仪器三、试验步骤•1、用环刀切取土样,环刀要边削土边压入,不要一下压入土样过多,以防土样压碎(如在切取原状土样时,应使土样的受荷方向与天然土层受荷方向一致),当整个环刀压入土样后,用刀将上下面削平,将外壁擦净后称重(准确至0.1克),测定土样的湿密度。
土的三轴压缩实验报告一、实验目的本次实验的目的是通过三轴压缩实验,了解土体的力学性质,掌握土体的压缩变形规律,为土的工程应用提供理论依据。
二、实验原理三轴压缩实验,是指在三个互相垂直的轴向上施加压力,测定土体在不同应力状态下的压缩变形及强度参数。
实验中,应变量为土体的轴向应变和径向应变,应力量为轴向应力。
三、实验设备本次实验所需的设备有:三轴试验机、应变仪、振动筛、天平、刷子、塑料袋等。
四、实验步骤1.制样:按照标准规定,取一定量的土样,经过筛分、清洗、调节含水率等处理后,制成规定尺寸的试样。
2.装置:将试样放入试验机中,放置在三轴压缩装置中央。
3.施压:逐渐施加压力,保持速率均匀,直到试样产生明显的压缩变形。
4.记录:在试验过程中,记录轴向压力、轴向应变、径向应变和应变速率等数据。
5.实验结束:当试样变形趋于稳定时,停止施压,记录最大轴向应力和最大径向应变。
6.清理:将试样从试验机中取出,清洁试验机和周围环境。
五、实验结果通过对实验数据的处理和分析,得出了土体的应力-应变曲线和压缩模量等力学参数。
六、实验注意事项1.试样应制备均匀,避免出现裂隙和空洞。
2.施加压力的速率应逐渐加大,避免过快或过慢。
3.实验过程中应注意安全,避免发生意外事故。
七、实验结论本次实验通过三轴压缩实验,测定了土体在不同应力状态下的压缩变形及强度参数,得出了土体的应力-应变曲线和压缩模量等力学参数。
实验结果表明,土体的压缩变形呈现出明显的非线性特性,随着轴向应力的增大,土体的压缩变形逐渐增大,压缩模量逐渐减小。
此外,不同土体的力学性质也存在差异,这需要在工程应用中进行针对性分析和处理。

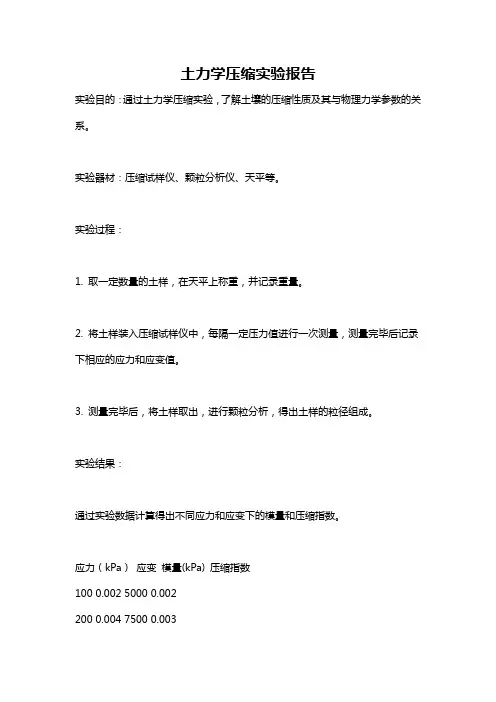

土力学压缩实验报告
实验目的:通过土力学压缩实验,了解土壤的压缩性质及其与物理力学参数的关系。
实验器材:压缩试样仪、颗粒分析仪、天平等。
实验过程:
1. 取一定数量的土样,在天平上称重,并记录重量。
2. 将土样装入压缩试样仪中,每隔一定压力值进行一次测量,测量完毕后记录下相应的应力和应变值。
3. 测量完毕后,将土样取出,进行颗粒分析,得出土样的粒径组成。
实验结果:
通过实验数据计算得出不同应力和应变下的模量和压缩指数。
应力(kPa)应变模量(kPa) 压缩指数
100 0.002 5000 0.002
200 0.004 7500 0.003
300 0.006 10000 0.004
400 0.008 12500 0.005
实验结论:
通过实验可得出土壤的压缩特性与其粒径组成及物理力学参数有关系。
当土壤处于较低的应力时,它的应变量相对较小,并且模量比较大。
而当土壤所承受的应力增大时,其应变量增大,模量减小。
同时,压缩指数也会增大,这意味着土壤在承受应力时的压缩性能会变差。
因此,对于不同粒径的土壤,其承受应力和其压缩性能也会有所差别。
土的压缩实验报告一、引言土地作为建筑工程中常见的构造材料,在工程中扮演着至关重要的角色。
土粒之间的接触和排列方式会直接影响其力学性能和工程行为。
为了研究土的力学特性,本次实验选取了土样进行了压缩实验。
通过对土样应力-应变的测量和分析,得出土的压缩性能参数,为土的工程应用提供依据。
二、实验目的1. 通过压缩实验,了解土的力学性质及其压缩特性。
2. 测量土样在不同应力条件下的体积变化。
3. 绘制土样的应力-应变曲线,分析土的压缩性能。
三、实验装置与方法1. 实验装置:压实试验机、厚度计、千斤顶、应变计。
2. 实验方法:- 准备土样:将土样实心圆柱制成,尺寸规格为直径为5cm,高度为10cm。
- 样品处理:将土样放入密封模具中,并进行适当的加固处理,保证土样在外力作用下不会变形或产生裂缝。
- 实验过程:施加不同的荷载,每隔一定荷载间隔时,测量土样的变形量,并记录下对应的压力值。
- 数据处理:根据实测数据绘制应力-应变曲线,并计算土样的压缩模量等力学参数。
四、实验结果与分析我们根据实验数据绘制了土样的应力-应变曲线,并得到了以下结论:1. 在开始施加荷载后,土样发生了初始压缩变形,此阶段被称为压缩初期。
2. 随着荷载的继续施加,土样的变形增加,但增加的速度逐渐减慢,土样进入了弹性压缩阶段。
3. 当荷载达到一定值时,土样会出现裂缝,并进入塑性压缩阶段。
土样的应力开始下降,但应变仍然继续增加。
4. 当荷载超过土样的承载能力时,土样发生松弛,进一步压缩会导致土样的坍塌。
五、结论与建议通过本次实验,我们获得了土样的应力-应变数据,并对土的压缩性能有了更深入的了解。
在实际工程中,我们可以根据土的压缩特性合理选择土的应力条件,避免超过其承载能力,从而确保工程的安全性。
值得注意的是,不同类型的土在压缩性能上可能存在差异,需要根据实际情况进行评估。
此外,本次实验中所采用的土样尺寸和加固方式也会对实验结果产生影响,未来可以进一步优化实验方案,提高实验精度。
土的压缩实验报告
实验目的,通过对土的压缩实验,观察土壤在不同压力下的变化规律,了解土壤的力学性质,为土壤工程设计提供依据。
实验材料和方法,本次实验使用的材料为常见的黏土土壤样品,实验仪器包括压力计、压实仪等。
首先,取一定质量的土壤样品放入压实仪中,然后施加不同的压力,记录土壤的变形情况。
实验过程中需要保持环境温度和湿度的稳定,以保证实验结果的准确性。
实验结果,经过实验,我们得到了如下结果,随着压力的增加,土壤密度逐渐增大,体积逐渐减小。
在一定范围内,土壤的变形呈线性关系,压力和压缩量成正比。
但是当压力超过一定阈值时,土壤的变形速度会急剧增加,形成压缩变形的临界点。
实验分析,土壤的压缩性是土壤力学性质的重要指标之一,对于土壤的工程设计和施工具有重要意义。
通过本次实验,我们可以清晰地了解到土壤在不同压力下的变形规律,为土壤工程设计提供了重要的参考依据。
同时,也为我们深入研究土壤的力学性质提供了实验数据和理论基础。
结论,通过本次实验,我们得出了以下结论,土壤在受到外部压力作用下会发生压缩变形,压力和压缩量呈正相关关系。
在实际工程中,需要根据土壤的压缩性能进行合理设计和施工,以确保工程的安全和稳定。
总结,本次实验不仅增加了我们对土壤力学性质的了解,也为土壤工程设计提供了重要的实验数据。
通过对土壤的压缩性进行研究,可以更好地指导工程实践,保障工程的质量和安全。
希望通过今后的实验研究,可以进一步深化对土壤力学性质的认识,为土壤工程领域的发展贡献力量。
以上就是本次土的压缩实验的报告内容,谢谢阅读!。
【关键字】报告土的压缩性实验报告篇一:土力学实验报告土力学实验报告班级:姓名:学号:小组成员:中国矿业大学建筑工程学院岩土工程研究所二〇一四年十二月试验一含水量试验一、目的本试验之目的在于测定土的含水量,借与其它试验相配合计隙比及饱和度等;并查表确定地基土的容许承载力。
二、解释(1)含水量w是土中水的质量与干土颗粒质量之比,用百分数表示。
(2)本方法适用于有机物含量不超过干土重5%的土。
若土中有机物含量在5~l0%之间,应将烘干温度控制在65-70℃,并在记录中注明)。
三、设备(1)有盖的称量盒数只;(2)天平,感量0.01克;(3)烘箱(温度100~110℃)(4)枯燥器(内有枯燥剂CaCl2)。
四、操作步骤(1)选取具有代表性的土样l5-30克(砂土适当多取)放入称量盒。
盖好盒盖,称盒加湿土质量。
(2)打开盒盖,放入烘箱。
在105~110℃下烘至恒重。
烘干的时间一般为:粘土、粉土不得少于8小时;砂土不得少于6小时。
(3)将烘好的试样连同称量盒一并放入枯燥器内,让其冷却至室温。
(4)从枯燥器内取出试样,称盒加干土质量。
(5)实验称量应准确至0.01克以上并进行2次平行测定,取平均值。
(6)按下式计算含水量:12w?2??100%式中:w——含水量,%;m1——称量盒加湿土质量,g;m2——称量盒加干土质量,g:m——称量盒质量,g(根据盒上标号查表)。
本试验须进行2次平行测定,其平行误差允许值;当含水量w小于5%时,允许平行误差为0.3%;当含水量w等于或大于5%而小于40%时允许平行误差为l%;当含水量w等于或大于40% 时,允许平行误差为2%。
五、注意事项(1)称量盒使用前应先检查盒盖与盒体号码是否一致,如不一致应换相符者进行称重。
(2)禁止用手取用砝码。
读记重量时,注意不要漏读砝码或读错(1克=1000毫克)。
(3)烘干土从烘箱内取出时,切勿外露在空气中以免干土吸收水蒸气。
六、附:快速含水量试验法(酒精燃烧法)(1)选取有代表性土样若干克(粘土3~5克,砂土20~30克)。
压缩固结实验报告(共9篇)实验目的:1.掌握常见的土壤压缩固结试验方法。
2.了解不同土壤类型的压缩固结特性。
3.理解土壤固结的机理。
实验原理:1.土压缩固结过程是由于土颗粒间的空隙被压缩而产生的。
2.岩土材料在受到一定荷载后会发生固结变形,主要表现为整体垂直变形和显著的孔隙变形。
3.土壤的压缩固结特性受到土壤类型、荷载应力、固结时间和温度等因素的影响。
实验仪器:1.土压缩仪2.钢丝绳实验步骤:1.按照实验装置的要求安装土压缩仪,并将土样放入到压缩仪中。
2.根据所选用的荷载荷重值及时间进行实验,记录实验过程中的荷载变化和固结变形情况。
3.将实验数据处理后,绘制荷载-固体应变曲线,并计算得出不同载荷级别下的压缩系数和剩余孔隙率。
实验结果:1.实验数据表明,不同土壤类型的压缩固结特性各有不同,其中黏性土的固结变形较为明显,而砂质土则较不明显。
2.在不同的荷载荷重值作用下,土壤的固结变形量不同,荷载荷重越大,固结变形量越明显。
实验分析:1.土壤的压缩固结是一个复杂的过程,受到多种因素的影响,因此对其机理的分析需要通过实验数据进行分析。
2.实验数据表明,土壤的压缩固结特性是依赖于土壤类型、荷载应力、固结时间和温度等因素综合作用的结果,需要通过大量实验数据得出结论。
3.土壤的固结变形会直接影响土体的工程力学性质,因此在岩土工程实践中,需要对土壤固结进行实验研究,为工程设计提供重要参考依据。
参考文献:1.豆里, 周志远, 杨瑞丰. 岩土工程实验方法与原理. 东南大学出版社, 2014.2.黄斌, 徐永莉. 岩土试验原理. 人民交通出版社, 2016.3.王伟平, 李婉丽. 岩土工程试验分析与实验指导. 科学出版社, 2013.。

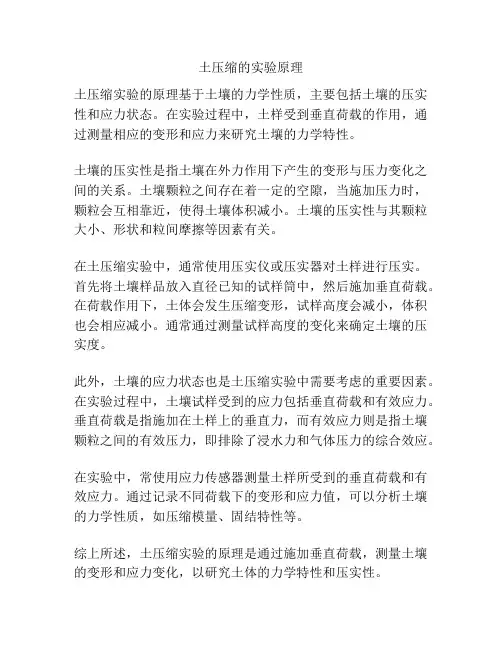

土压缩的实验原理
土压缩实验的原理基于土壤的力学性质,主要包括土壤的压实性和应力状态。
在实验过程中,土样受到垂直荷载的作用,通过测量相应的变形和应力来研究土壤的力学特性。
土壤的压实性是指土壤在外力作用下产生的变形与压力变化之间的关系。
土壤颗粒之间存在着一定的空隙,当施加压力时,颗粒会互相靠近,使得土壤体积减小。
土壤的压实性与其颗粒大小、形状和粒间摩擦等因素有关。
在土压缩实验中,通常使用压实仪或压实器对土样进行压实。
首先将土壤样品放入直径已知的试样筒中,然后施加垂直荷载。
在荷载作用下,土体会发生压缩变形,试样高度会减小,体积也会相应减小。
通常通过测量试样高度的变化来确定土壤的压实度。
此外,土壤的应力状态也是土压缩实验中需要考虑的重要因素。
在实验过程中,土壤试样受到的应力包括垂直荷载和有效应力。
垂直荷载是指施加在土样上的垂直力,而有效应力则是指土壤颗粒之间的有效压力,即排除了浸水力和气体压力的综合效应。
在实验中,常使用应力传感器测量土样所受到的垂直荷载和有效应力。
通过记录不同荷载下的变形和应力值,可以分析土壤的力学性质,如压缩模量、固结特性等。
综上所述,土压缩实验的原理是通过施加垂直荷载,测量土壤的变形和应力变化,以研究土体的力学特性和压实性。
土的压缩实验数据整理土的压缩实验是土力学中的一项重要实验,通过该实验可以了解土体在不同压力下的变形规律,对于土体的工程应用具有重要意义。
本文将对土的压缩实验数据进行整理和分析,以期进一步探究土体力学的规律。
实验方法本次实验采用的是标准固结法,具体操作步骤如下:1. 准备试样:将干燥的土样均匀地放置在模具内,并用模具压实,使其密度达到目标密度。
2. 固结试样:将试样放置在压力机中,施加一定压力,使试样固结,以达到目标固结度。
3. 施加压力:在试样固结后,逐步施加压力,记录下每次施加压力后试样的高度变化。
4. 停止施加压力:当试样高度几乎不再变化时,停止施加压力,记录下试样的最终高度。
5. 卸载试样:将试样从压力机中取出,记录下试样的干重和饱和重,并计算出试样的干度和饱和度。
实验结果本次实验共进行了10组试验,每组试验均采用相同的试样尺寸和目标密度,但固结度和施加压力不同。
实验结果如下表所示:|试验编号|目标密度(g/cm)|固结度(%)|施加压力(kPa)|初始高度(mm)|压缩高度(mm)|压缩比||:------:|:--------------:|:---------:|:------------:|:------------:|:------------:|:----:|| 1 | 1.60 | 80.0 | 50 | 100 | 5 | 0.05 || 2 | 1.60 | 80.0 | 100 | 100 | 10 | 0.10 || 3 | 1.60 | 80.0 | 200 | 100 | 20 | 0.20 || 4 | 1.60 | 80.0 | 400 | 100 | 40 | 0.40 || 5 | 1.60 | 90.0 | 50 | 100 | 10 | 0.10 || 6 | 1.60 | 90.0 | 100 | 100 | 20 | 0.20 || 7 | 1.60 | 90.0 | 200 | 100 | 40 | 0.40 || 8 | 1.60 | 90.0 | 400 | 100 | 80 | 0.80 || 9 | 1.70 | 80.0 | 50 | 100 | 20 | 0.20 || 10 | 1.70 | 80.0 | 100 |100 | 40 | 0.40 |分析与讨论1. 目标密度和固结度对压缩比的影响从实验结果中可以看出,当目标密度一定时,固结度越高,压缩比越小。
实验名称:土的压缩试验一、实验目的:通过土的压缩试验得到试样在侧限与轴向排水条件下的孔隙比和压力的关系,即压缩曲线—e ~p 曲线,并以此计算土的压缩系数a 1-2,判断土的压缩性,为土的沉降变形计算提供依据。
二、实验原理: 1、计算公式(1)试样初始孔隙比: 0s w0(1)1w G e ρρ+=-实验名称:钢筋混凝土简支梁实验一、实验目的: 1、分析梁的破坏特征,根据梁的裂缝开展判断梁的破坏形态; 2、观察裂缝开展,记录梁受力和变形过程,画出荷载挠度曲线;3、根据每级荷载下应变片的应变值分析应变沿截面高度是否成线性;4、测定梁开裂荷载和破坏荷载,并与理论计算值进行比较。
二、实验基本信息:1.基本设计指标(1)简支梁的截面尺寸150mm×200mm(2)简支梁的截面配筋(正截面)150mm×200mm×1200mm第2部分:每级荷载作用下的应变值四、实验结果分析与判定:(1)根据试验梁材料的实测强度及几何尺寸,计算得到该梁正截面能承受最大荷载为90.2kN,与实验实测值相比相差多少?最大荷载C30混凝土,fc=14.3N/mm2,a1=1,HRB335钢筋,fy=300N/mm2 。
环境取为一类,保护层厚度取20mm。
界限的相对受压区ξ=0.55,取αs=45mm,h0=200-45=155mm,M=1.0×14.3×150实验名称:静定桁架实验一、实验目的:1、掌握杆件应力-应变关系和桁架的受力特点; 2、通过对桁架节点位移、支座沉降和杆件内力测量,以及对测量结果处理分析,掌握静力非破坏试验基本过程;3、结合实验桁架,对桁架工作性能做出分析与评定。
二、实验数据记录:桁架数据表格四、实验结果分析与判定:1. 将第一部分中内力结果与桁架理论值对比,分析其误差产生的原因?由于理论计算的数值均略大于实测值,可能的原因如下:实际的桁架结点由于约束的情况受实验影响较大,并非都为理想的铰接点,因此部分结点可以传递弯矩,而实际的桁架轴线也未必都通过铰的中心,且荷载和支座反力的作用位置也可能有所偏差,所以实际的内力值要与理论值有误差。
土三轴压缩试验报告一、实验目的本实验旨在通过土三轴压缩试验,探究土体在不同应力条件下的变形特性,分析土体的力学性质。
二、实验方法1. 实验材料准备:选取可重塑性土样,并进行合理的处理,制作成圆柱形试样,直径为50mm,高度为100mm。
2.土三轴压缩装置搭建:搭建土三轴压缩装置,确保装置的稳定性和准确性。
3.应力加载:在试验开始前,先对土样进行回弹预压。
然后,根据试验需要,按照一定步骤加载各个应力状态。
4.变形测量:通过传感器对土样的应变进行测量,记录变形数据。
5.实验数据处理:对实验数据进行处理和分析,绘制应力-应变曲线、固结曲线等。
三、实验原理1.压缩应力:土样受到垂直加载时的力,即垂直应力。
2.水平应力:垂直加载时,试验装置对土样施加的水平力,通过水平受力悬挂器实现。
3.应变:土样受到压缩力作用后,产生的变形量。
四、实验过程1.样品制备:选择符合试验要求的土样,进行合理的处理和加工,制成圆柱形试样。
2.装配土三轴装置:将制备好的土样放置在土三轴装置的夹持装置中,确保试样的稳定性。
3.回弹预压:对土样进行一定的预压力,以确保试验开始时土样的初始状态。
4.应力加载:按照试验制定的步骤,逐渐增加压力,以产生不同的应力状态。
在每次加载压力后,等待一段时间,使土样达到新的平衡状态。
5.变形测量:通过传感器对土样的应变进行测量,记录下每次加载压力条件下的变形数据。
6.数据处理:对实验数据进行处理和分析,得出压力条件与土样变形的关系。
五、实验结果与分析通过对实验数据的处理和分析,得出土体在不同应力条件下的压缩性质。
绘制出应力-应变曲线和固结曲线,可以判断土壤的工况性质和工程可行性。
实验结果可以帮助工程师设计更合理的土方工程结构,以提高工程的安全性和稳定性。
六、实验结论通过本次土三轴压缩试验,我们对土体的力学性质有了更深入的了解。
通过实验结果的分析,我们可以得出土壤的力学参数,从而更加科学地进行土方工程的设计和施工。
土的三轴压缩实验报告引言土的三轴压缩实验是土力学研究中的基础实验之一,通过对土样进行不同加载条件下的三轴试验,可以获得土体的力学性质参数,为土的工程应用提供依据。
本实验报告将详细介绍实验的目的、原理、方法、结果和结论。
实验目的1.了解土的三轴压缩实验的基本原理和方法;2.熟悉土的应力-应变关系;3.研究土的随应力变化的变形特性。
实验原理1. 应力与应变在土体内部,受到的外力作用会导致土体发生应力和应变。
应力是单位面积上的力,一般用σ表示,单位为kPa。
应变是土体体积、形状或者密实程度的变化,一般用ε表示,没有单位。
2. 应力路径应力路径是指在三轴试验中,施加应力的变化轨迹。
常见的应力路径有p-q路径、p’-q路径等。
不同的应力路径会导致土体的变形特性产生差异。
3. 应力状态与强度土体在不同的应力状态下,会表现出不同的强度特性。
常见的土体强度参数有极限强度和摩擦角等。
4. 孔隙水压力土体中的水分存在于孔隙中,当施加外部应力时,孔隙水会受到压缩。
孔隙水压力能够影响土体的强度和变形性质。
实验方法1. 样品制备根据实验要求,制备土样。
首先将土样清洗干净,去除其中的杂质。
然后根据实验需要确定土样的尺寸和形状,并按照相应的规定进行模具的设计和制作。
最后将土样放入模具中。
2. 实验仪器设备准备准备好三轴试验的仪器设备,包括三轴仪、荷载框架、应变计、应力传感器等。
3. 实验流程1.将土样装在三轴仪中,并施加初次重量以使土样与模具底部接触;2.根据实验要求设定应力路径和加载方式,调整荷载框架,施加有效应力和孔水压力;3.记录试验过程中的应力和应变数据,并随时监测土样的变形情况;4.根据实验要求,不断调整应力路径,使土样遵循预设的应力路径;5.继续记录应力和应变数据,直至达到预设的终止条件。
4. 实验数据处理根据实验记录的应力和应变数据,计算得到土样的应力-应变曲线和其他相关参数。
进行数据分析,得出实验结果。
结果与分析经过实验测定,得到了土样在不同应力条件下的应变数据。
一、实验目的1. 了解土壤固结压缩的基本原理和方法;2. 掌握土壤固结压缩实验的操作步骤;3. 学会使用小型固结仪测定土壤的压缩系数、压缩模量等指标;4. 分析土壤固结压缩过程中的变形特性,为工程设计和施工提供依据。
二、实验原理土壤在荷载作用下,孔隙中的水和空气逐渐被挤出,导致土壤骨架颗粒之间相互挤紧,封闭气泡体积缩小,从而引起土壤的压缩变形。
土壤的压缩变形可分为三个阶段:初始压缩阶段、稳定压缩阶段和次固结阶段。
土壤固结压缩实验主要是通过测定土壤在不同荷载作用下的压缩变形,来计算土壤的压缩系数、压缩模量等指标。
三、实验仪器1. 小型固结仪:包括压缩容器、加压设备、切土环刀、透水石、加压导环、加压板、定向钢球等;2. 测微表:量程10mm,精度0.01mm;3. 天平:最小分度值0.01g及0.1g各一架;4. 环刀:内径61.8mm,高20mm,面积30cm²;5. 滤纸。
四、实验步骤1. 准备实验材料:选取粒径适中、含水率合适的土壤样品,用环刀切取30cm²的土样;2. 安装土样:将切好的土样放入固结仪的压缩容器中,土样两端贴上洁净润湿的滤纸,放上透水石,放入加压导环和加压板,再放置定向钢球;3. 加载:调整加压设备,使土样受到一定的荷载,记录荷载值;4. 测量压缩变形:启动测微表,记录初始读数R0,然后在一定时间间隔内,记录不同荷载作用下的压缩变形量;5. 数据处理:根据实验数据,计算土壤的压缩系数、压缩模量等指标;6. 结果分析:分析土壤固结压缩过程中的变形特性,为工程设计和施工提供依据。
五、实验数据及结果1. 土壤样品的基本参数:含水率、密度、粒径等;2. 土壤压缩系数、压缩模量等指标的计算结果;3. 土壤固结压缩过程中的变形曲线;4. 土壤固结压缩过程中的变形特性分析。
六、实验结论1. 通过实验,掌握了土壤固结压缩实验的基本原理和方法;2. 获得了土壤样品的压缩系数、压缩模量等指标,为工程设计和施工提供了依据;3. 分析了土壤固结压缩过程中的变形特性,为优化工程设计和施工提供了参考。
土的压缩实验思考与讨论一、引言土的压缩实验是土工领域中非常基础的实验之一,通过对土样进行不同压力下的加载,可以获得土样的压缩性能参数,为土的工程应用提供基础数据。
本文将从实验原理、设备和试验步骤、数据处理与分析等方面进行详细讨论。
二、实验原理土的压缩实验是通过施加垂直于土样表面方向的载荷,使得土样在一定时间内发生变形,并记录下相应的载荷和变形数据。
根据实验结果可以得到以下参数:1. 压缩模量:表示单位体积土样在规定时间内受到规定应力后产生的相对变形量。
2. 压缩指数:表示单位体积土样在规定时间内受到规定应力后产生的持久性变形量。
3. 压缩系数:表示单位体积土样在规定时间内受到规定应力后产生的总变形量。
三、设备和试验步骤1. 设备:常用设备有固结仪、电子万能试验机等。
2. 试验步骤:(1)准备好需要进行压缩试验的土样,并记录下其初始高度和直径等尺寸参数。
(2)将土样放入试验设备中,并施加一定的初始载荷,使得土样能够紧密地填充在试验设备中。
(3)开始加载,每次增加一定的载荷后记录下相应的变形量和载荷值。
(4)在达到规定最大载荷后,保持负荷不变并记录下持续时间内的变形数据。
(5)卸载土样并记录下其恢复性变形数据。
四、数据处理与分析1. 绘制应力-应变曲线:根据实验数据可以绘制出土样在不同载荷下的应力-应变曲线,从而得到压缩模量等参数。
2. 求解压缩指数和压缩系数:通过对实验数据进行处理和分析,可以求解出压缩指数和压缩系数等参数。
3. 分析实验结果:通过对实验结果进行分析,可以评估土样的工程性质,并为工程设计提供基础数据。
五、注意事项1. 实验过程中需要注意保持试验环境稳定,避免外界因素对实验结果产生干扰。
2. 在进行加载过程中需要控制加载速率,避免过快或过慢导致实验结果偏差较大。
3. 在卸载过程中需要保证土样的恢复性变形数据采集准确,避免实验结果偏差较大。
六、结论土的压缩实验是土工领域中非常基础的实验之一,通过对土样进行不同载荷下的加载,并记录下相应的载荷和变形数据,可以获得土样的压缩性能参数。
土木实验实训试验一:直接剪切实验一、基本原理土的抗剪强度是土在外力作用下,其一部分土体对于另一部分土体滑动时所具有的抵抗剪切的极限强度。
该试验是将同一种土的几个试样分别在不同的垂直压力作用下,沿固定的剪切面直接施加水平剪力,得到破坏时的剪应力,然后根据库仑定律,确定土的抗剪强度指标:内摩擦角和凝聚力。
二、剪切类型直接剪切试验,英文direct shear test,属于工程地质学词汇,即根据剪切时排水条件,直接剪切试验方法可分为快剪(不排水剪)、慢剪(排水剪)及固结快剪(固结不排水剪)等。
按施加剪力的方式不同,直接剪切仪分应变控制式和应力控制式两种。
前者是通过弹性钢环变形控制剪切位移的速率。
后者是通过杠杆用砝码控制施加剪应力的速率,测相应的剪切位移。
目前多用应变控制式,应力控制式只适用于作慢剪及长期强度试验。
慢剪(排水剪)适用于细粒土;固结快剪(固结不排水剪)适用于渗透系数小于l0 cm/s的细粒土;快剪(不排水剪)适用于渗透系数小于10cm/s的细粒土。
三、剪切实验1.慢剪(1)本试验方法适用于细粒土。
(2)本试验所用的主要仪器设备,应符合下列规定:①应变控制式直剪仪:由剪切盒、垂直加压设备、剪切传动装置、测力计、位移量测系统组成。
②环刀:内径61.8mm,高度20mm。
③位移量测设备:量程为10mm,分度值为0.01mm的百分表或准确度为全量程0.2 %的传感器。
(3) 慢剪试验,应按下列步骤进行:①原状土试样制备,应按"试样制备"第4条的步骤进行,扰动±试样制备按"试样制备"第6条的步骤进行,每组试样不得少于4 个。
②对准剪切容器上下盒,插入固定销,在下盒内放透水板和滤纸,将带有试样的环刀刃口向上,对准剪切盒口,在试样上放滤纸和透水板,将试样小心地推入剪切盒内。
注:透水板和滤纸的湿度接近试样的湿度。
③移动传动装置,使上盒前端钢珠刚好与测力计接触,依次放上传压板、加压框架,安装垂直位移和水平位移量测装置,并调至零位或测记初读数。
四、土的压缩实验
(一)实验目的
测定试样在侧限与轴向排水条件下的压缩变形△h 和荷载P 的关系,以便计算土的压缩系数a v 、压缩指数C C 和压缩模量Es 等压缩性指标。
(二)实验原理
土的压缩性主要是由于孔隙体积减少而引起的。
在饱和土中,水具有流动性,在外力作用下沿着土中孔隙排出,从而引起土体积减少而发生压缩,实验时由于金属环刀及刚性护环所限,土样在压力作用下只能在竖向产生压缩,而不可能产生侧向变形,故称为侧限压缩。
(三)仪器设备
1.固结仪:仪器如图1所示,仪器结构示意图如图2所示。
试样面积30/50cm 2,高2cm 。
2.量表:量程10mm ,最小分度0.01mm 。
3.其它:刮土刀、电子天平、秒表。
(四)操作步骤
(1)切取试样:用环刀切取原状土样或制备所需状态的扰动土样。
(2)测定试样密度和含水量:根据环刀中土样的质量和体积计算初始密度,取削下的余土测定含水率。
(3)安放试样:将带有环刀的试样安放在压缩容器的护环内,并在容器内顺次放上底板、湿润的滤纸和透水石各一,然后放入加压导环和传压板。
(4)检查设备:检查加压设备是否灵敏,调整杠杆使之水平。
(5)安装量表:将装好试样的压缩容器放在加压台的正中,将传压钢珠与加压横梁的凹穴相连接。
然后装上量表,调节量表杆头使其可伸长的长度不小于8mm ,并检查量表是否灵活和垂直(在教学实验中,学生应先练习量表读数)。
(6)施加预压:为确保压缩仪各部位接触良好,施加1kPa 的预压荷重,然后调整量表读数至零处。
(7)加压观测:
1)荷重等级一般为50、100、200、400kPa 。
2)如系饱和试样,应在施加第一级荷重后,立即向压缩容器注满水。
如系非饱和试样,需用湿棉纱围住加压盖板四周,避免水分蒸发。
3)压缩稳定标准规定为每级荷重下压缩24小时,或量表读数每小时变化不大于0.005mm 认为稳定(教学实验可另行假定稳定时间)。
测记压缩稳定读数后,施加第二级荷重。
依次逐级加荷至实验结束。
4)实验结束后迅速拆除仪器各部件,取出试样,必要时测定实验后的含水率。
(五)实验注意事项
1.首先装好试样,再安装量表。
在装量表的过程中,小指针需调至整数位,大指针调至零,量表杆头要有一定的伸缩范围,固定在量表架上。
2.加荷时,应按顺序加砝码;实验中不要震动实验台,以免指针产生移动。
(六)计算及制图
1.按下式计算试样的初始孔隙比:
000
(1)1s G e ω
ωρρ+=
-
式中:G s —土粒比重; ρw —水的密度,g/cm 3; ωo —试样起始含水率,%;
ρo —试样起始密度,g/cm 3;
2.下式计算各级荷重下压缩稳定后的孔隙比e i : 0
00
1i i e e e h h +=-
∆ ∑△h i —在某一荷重下试样压缩稳定后的总变形量,其值等于该荷重下压缩稳定后的量表读数减去仪器变形量(mm );
h o —试样起始高度,即环刀高度(mm )。
3.绘制压缩曲线:以孔隙比e 为纵坐标,压力p 为横坐标,绘制孔隙比与压力的关系曲线(如图3所示),并求出压缩系数a v 与压缩模量Es 。
4.绘制e-log p 曲线,计算压缩指数C C 。
(七)讨论
实验结果讨论及误差分析。
图1固结仪 图2 固结仪示意图
1-水槽;2-护环;3-环刀;4-加压上盖; 5-透水石;6-量表导杆;7-量表架;8-试样
图3 e -p 关系曲线
附表:实验数据记录表
荷重 时间
压力 (kPa)
量表 读数(0.01mm)
总变形量
(mm) 仪器 变形量 (mm) 土样 变形量 (mm)
单位 沉降量
压缩后 孔隙比
P
本实验假定
为零 ΣΔh i S i = ΣΔh i /H o e i =e o - S i (1+e o )
1
2
3
4 6 7 8
5 0 50 100 200 300 400 1.1 0.9 0.7
P (Kpa)。
