土的压缩试验

土的压缩实验报告(一)土的压缩实验报告研究背景土壤作为地球上最基本的资源之一，其稳定性对于农业、建筑、环境等方面具有重要的影响。

因此，研究土壤的压缩性质具有重要的理论和实际意义。

实验目的通过实验，评估不同含水量对土壤压缩性质的影响，并探究土壤在不同含水量下的最大压缩模量。

实验步骤1.准备实验所需材料和仪器：土壤样本、水分测定仪、压缩试验仪等；2.从自然土壤中采集样品，并进行筛分，确保颗粒粒径在一致范围内；3.将土壤样本分成几份，分别加入不同量的水分，使其达到不同的含水量水平；4.分别测量不同含水量下的土壤水分含量，并记录数据；5.将土壤样本置于压缩试验仪中，并逐渐施加压力，记录下土壤样本在不同含水量下的最大压缩力；6.根据实验数据，计算不同含水量下的土壤压缩模量，并绘制相应趋势图。

实验结果与讨论实验结果显示，随着土壤含水量的增加，土壤的最大压缩力逐渐降低，并且不同含水量下的压缩模量也存在差异。

这可能是因为水分的存在改变了土壤颗粒之间的接触情况，使其更易于被压缩。

值得注意的是，在较高的含水量下，土壤的最大压缩力较低，这可能是由于水分填充土壤孔隙，导致土壤颗粒之间更加紧密，减少了压缩力的传递。

结论基于实验结果，可以得出以下结论：1.土壤含水量越高，其最大压缩力越低；2.不同含水量下土壤的压缩模量存在差异。

因此，在实际应用中，我们应该根据具体需求合理控制土壤的含水量，以实现最佳的压缩效果和土壤稳定性。

研究展望土壤的压缩性质对土壤工程和农业具有重要影响，然而本实验的研究还有一些不足之处，仍有进一步深入研究的空间。

例如，可以探究颗粒粒径对土壤压缩性质的影响，以及不同土壤类型在压缩过程中的差异。

未来的研究还可以结合实际工程和农业应用，进一步完善土壤压缩性质的评估标准和实验方法，提高土壤利用效率和保护土壤资源的可持续发展。

参考文献参考文献将列举于此处。

很抱歉，由于文本长度限制，无法提供更多内容。

如有其他需要，请告知。

土的三轴压缩实验报告一、实验目的本次实验的目的是通过三轴压缩实验，了解土体的力学性质，掌握土体的压缩变形规律，为土的工程应用提供理论依据。

二、实验原理三轴压缩实验，是指在三个互相垂直的轴向上施加压力，测定土体在不同应力状态下的压缩变形及强度参数。

实验中，应变量为土体的轴向应变和径向应变，应力量为轴向应力。

三、实验设备本次实验所需的设备有：三轴试验机、应变仪、振动筛、天平、刷子、塑料袋等。

四、实验步骤1.制样：按照标准规定，取一定量的土样，经过筛分、清洗、调节含水率等处理后，制成规定尺寸的试样。

2.装置：将试样放入试验机中，放置在三轴压缩装置中央。

3.施压：逐渐施加压力，保持速率均匀，直到试样产生明显的压缩变形。

4.记录：在试验过程中，记录轴向压力、轴向应变、径向应变和应变速率等数据。

5.实验结束：当试样变形趋于稳定时，停止施压，记录最大轴向应力和最大径向应变。

6.清理：将试样从试验机中取出，清洁试验机和周围环境。

五、实验结果通过对实验数据的处理和分析，得出了土体的应力-应变曲线和压缩模量等力学参数。

六、实验注意事项1.试样应制备均匀，避免出现裂隙和空洞。

2.施加压力的速率应逐渐加大，避免过快或过慢。

3.实验过程中应注意安全，避免发生意外事故。

七、实验结论本次实验通过三轴压缩实验，测定了土体在不同应力状态下的压缩变形及强度参数，得出了土体的应力-应变曲线和压缩模量等力学参数。

实验结果表明，土体的压缩变形呈现出明显的非线性特性，随着轴向应力的增大，土体的压缩变形逐渐增大，压缩模量逐渐减小。

此外，不同土体的力学性质也存在差异，这需要在工程应用中进行针对性分析和处理。

土的压缩实验报告一、引言土地作为建筑工程中常见的构造材料，在工程中扮演着至关重要的角色。

土粒之间的接触和排列方式会直接影响其力学性能和工程行为。

为了研究土的力学特性，本次实验选取了土样进行了压缩实验。

通过对土样应力-应变的测量和分析，得出土的压缩性能参数，为土的工程应用提供依据。

二、实验目的1. 通过压缩实验，了解土的力学性质及其压缩特性。

2. 测量土样在不同应力条件下的体积变化。

3. 绘制土样的应力-应变曲线，分析土的压缩性能。

三、实验装置与方法1. 实验装置：压实试验机、厚度计、千斤顶、应变计。

2. 实验方法：- 准备土样：将土样实心圆柱制成，尺寸规格为直径为5cm，高度为10cm。

- 样品处理：将土样放入密封模具中，并进行适当的加固处理，保证土样在外力作用下不会变形或产生裂缝。

- 实验过程：施加不同的荷载，每隔一定荷载间隔时，测量土样的变形量，并记录下对应的压力值。

- 数据处理：根据实测数据绘制应力-应变曲线，并计算土样的压缩模量等力学参数。

四、实验结果与分析我们根据实验数据绘制了土样的应力-应变曲线，并得到了以下结论：1. 在开始施加荷载后，土样发生了初始压缩变形，此阶段被称为压缩初期。

2. 随着荷载的继续施加，土样的变形增加，但增加的速度逐渐减慢，土样进入了弹性压缩阶段。

3. 当荷载达到一定值时，土样会出现裂缝，并进入塑性压缩阶段。

土样的应力开始下降，但应变仍然继续增加。

4. 当荷载超过土样的承载能力时，土样发生松弛，进一步压缩会导致土样的坍塌。

五、结论与建议通过本次实验，我们获得了土样的应力-应变数据，并对土的压缩性能有了更深入的了解。

在实际工程中，我们可以根据土的压缩特性合理选择土的应力条件，避免超过其承载能力，从而确保工程的安全性。

值得注意的是，不同类型的土在压缩性能上可能存在差异，需要根据实际情况进行评估。

此外，本次实验中所采用的土样尺寸和加固方式也会对实验结果产生影响，未来可以进一步优化实验方案，提高实验精度。

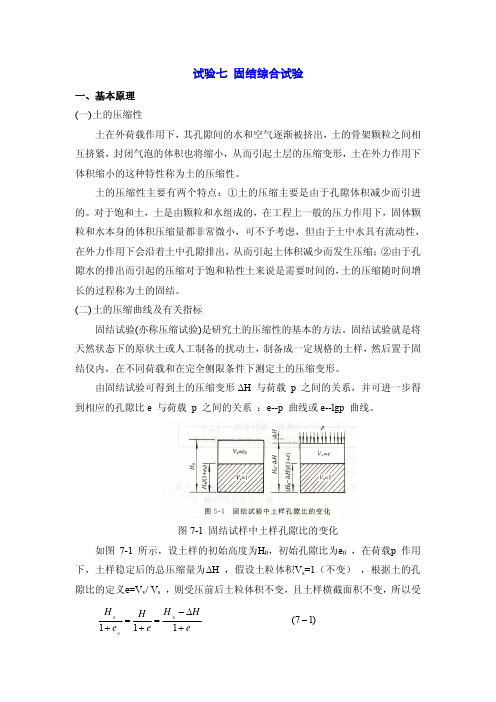

《土力学》土的固结压缩试验一、试验目的测定试样在侧限与轴向排水条件下的压缩变形△h和荷载P的关系，以便计算土的单位沉降量S1、压缩系数a v和压缩模量E s等。

二、试验原理土的压缩性主要是由于孔隙体积减少而引起的。

在饱和土中，水具有流动性，在外力作用下沿着土中孔隙排出，从而引起土体积减少而发生压缩，试验时由于金属环刀及刚性护环所限，土样在压力作用下只能在竖向产生压缩，而不可能产生侧向变形，故称为侧限压缩。

固结试验通常只用于粘性土，由于砂土的固结性较小，且压缩过程需时也很短，故一般不在实验室里进行砂土的固结试验。

固结试验可根据工程要求用原状土或制备成所需要状态的扰动土。

可采用常速法或快速法。

本实验主要采用非饱和的扰动土样，并按常速法步骤进行，但为了能在实验课的规定时间内完成实验，所以要缩短加荷间隔时间（具体时间间隔由实验室决定）。

三、仪器设备1．固结仪：如图4所示。

2．量表：量程10mm，最小分度0.01mm。

3．其它：刮土刀、电子天平、秒表、称量盒等。

四、操作步骤1. 根据工程需要，切取原状土样或由实验室提供制备好的扰动土样一块。

2. 用固结环刀（内径61.8或79.8毫米，高20毫米）按密度试验方法切取试样，并取土留作测含水率。

如系原状土样，切土的方向与自然地层中的上下方向一致。

然后称环刀和试样总质量，扣除环刀质量后即得湿试样质量，计算出土的密度（ρ）。

3. 用切取试样时修下的土测定含水率（ω），平行测定，取算术平均值。

4. 在固结仪容器底座内，顺次放上一块较大的洁净而湿润的透水石和滤纸各一，将切取的试样连同环刀一起（环刀刀口向下）放在透水石和滤纸上，再在试样上按图依次放上护环以及试样面积相同的洁净而湿润的滤纸和透水石各一，加上传压板和钢珠。

安装好后待用。

5.检查加压设备是否灵敏，将手轮顺时针方向旋转，使升降杆上升至顶点，再逆时针方向旋转3～5转。

转动杠杆上的平衡锤使杠杆上的水准器对中（即杠杆取于水平）。

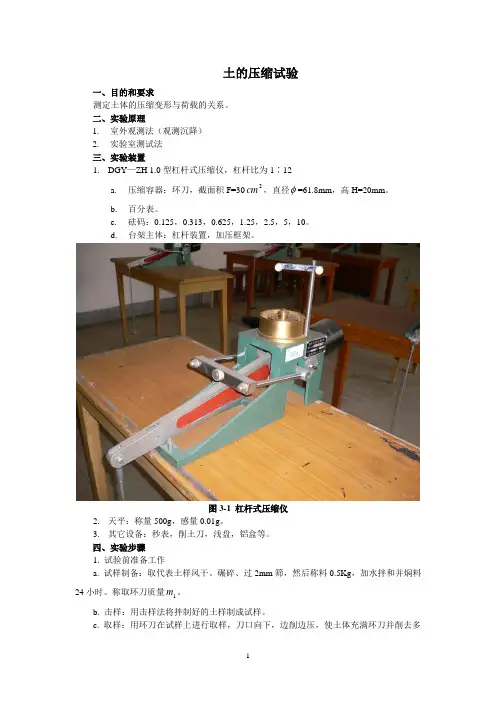

土的压缩试验一、目的和要求测定土体的压缩变形与荷载的关系。

二、实验原理1.室外观测法（观测沉降）2.实验室测试法三、实验装置1.DGY—ZH 1.0型杠杆式压缩仪，杠杆比为1∶12cm，直径 =61.8mm，高H=20mm。

a.压缩容器：环刀，截面积F=302b.百分表。

c.砝码：0.125，0.313，0.625，1.25，2.5，5，10。

d.台架主体：杠杆装置，加压框架。

图3-1 杠杆式压缩仪2.天平：称量500g，感量0.01g。

3.其它设备：秒表，削土刀，浅盘，铝盒等。

四、实验步骤1. 试验前准备工作a. 试样制备：取代表土样风干、碾碎、过2mm筛，然后称料0.5Kg，加水拌和并焖料m。

24小时。

称取环刀质量1b. 击样：用击样法将拌制好的土样制成试样。

c. 取样：用环刀在试样上进行取样，刀口向下，边削边压，使土体充满环刀并削去多余土样，称环刀及土样的总质量2m 。

e. 计算初始密度Vm m 120-=ρ，测量剩余土样的初始含水量0ω。

f. 调整仪器平衡锤，使杠杆保持平衡。

2. 试验操作步骤a. 在压缩容器内依次放入护环、透水石乙、定位环、滤纸、透水石甲、传压活塞。

b. 拉上加压框架，调节横梁上接触螺钉，使之与传压活塞接触（不要压紧），装上百分表，并使测杆压缩5mm ，预加1.0KPa ，使压缩仪各部分紧密接触，将百分表调零。

c. 去掉预压荷载，立即加第一级荷载，加砝码时，立即启动秒表。

d. 加荷等级一般为5级，依次加载。

每级荷载加上后，每隔30分钟记录百分表读书一次（读红色读数精确至0.01mm ）。

若两次读数变化小于0.01mm 时，可认为沉降稳定，允许加次级荷载。

按此步骤逐级加压，直至试验结束。

荷载等级如荷载等级表所示。

e. 试验结束后，迅速卸下砝码，小心拆除仪器并擦净，需要时，测压缩后土样的含水量和密度。

五、试验结果整理及分析 1. 初始孔隙比0e 的计算：1)01.01(000-+=ρωρs e （s ρ=2.72g/3m ）2. 单位沉降量i s 的计算：i s =3010⨯∆∑h i（∑∆i h 为百分表读数，表示在该级荷载下的仪器变形量，0h =20mm ）3. 各级荷载下试样变形稳定后的孔隙比i e 的计算：1000)1(00ii s e e e +-=4. 某一级荷载范围内的压缩系数α的计算：ii i i p p e e --=++11α （1-KPa ）5. 某一级荷载压缩范围内的压缩模量s E 的计算：30101⨯+=αe E s （KPa ）6. 作空隙比i e 和压力i p 关系曲线。

实验名称：土的压缩试验一、实验目的：通过土的压缩试验得到试样在侧限与轴向排水条件下的孔隙比和压力的关系，即压缩曲线—e ～p 曲线，并以此计算土的压缩系数a 1-2，判断土的压缩性，为土的沉降变形计算提供依据。

二、实验原理： 1、计算公式（1）试样初始孔隙比： 0s w0(1)1w G e ρρ+=-实验名称：钢筋混凝土简支梁实验一、实验目的： 1、分析梁的破坏特征，根据梁的裂缝开展判断梁的破坏形态； 2、观察裂缝开展，记录梁受力和变形过程，画出荷载挠度曲线；3、根据每级荷载下应变片的应变值分析应变沿截面高度是否成线性；4、测定梁开裂荷载和破坏荷载，并与理论计算值进行比较。

二、实验基本信息：1．基本设计指标（1）简支梁的截面尺寸150mm×200mm（2）简支梁的截面配筋（正截面）150mm×200mm×1200mm第2部分：每级荷载作用下的应变值四、实验结果分析与判定：（1）根据试验梁材料的实测强度及几何尺寸，计算得到该梁正截面能承受最大荷载为90.2kN，与实验实测值相比相差多少？最大荷载C30混凝土，fc=14.3N/mm2，a1=1，HRB335钢筋，fy=300N/mm2 。

环境取为一类，保护层厚度取20mm。

界限的相对受压区ξ=0.55，取αs=45mm，h0=200-45=155mm，M=1.0×14.3×150实验名称：静定桁架实验一、实验目的：1、掌握杆件应力-应变关系和桁架的受力特点； 2、通过对桁架节点位移、支座沉降和杆件内力测量，以及对测量结果处理分析，掌握静力非破坏试验基本过程；3、结合实验桁架，对桁架工作性能做出分析与评定。

二、实验数据记录：桁架数据表格四、实验结果分析与判定：1. 将第一部分中内力结果与桁架理论值对比，分析其误差产生的原因？由于理论计算的数值均略大于实测值，可能的原因如下：实际的桁架结点由于约束的情况受实验影响较大，并非都为理想的铰接点，因此部分结点可以传递弯矩，而实际的桁架轴线也未必都通过铰的中心，且荷载和支座反力的作用位置也可能有所偏差，所以实际的内力值要与理论值有误差。

实验二土的压缩试验实验室内采用固结仪测定土的压缩系数。

（一）实验目的1、测定试样在侧限与轴向排水条件下的变形与压力的关系，或孔隙比与压力的关系，变形与时间的关系。

2、由测得的各关系曲线计算土的压缩系数a v、压缩模量E s、压缩指数C c等，测定项目视工程需要而定。

本教学实验仅要求测定各级荷载下的压缩量，并计算压缩系数a1-2、E s1-2。

（二）实验方法采用轻便固结仪对土样进行侧限加压压缩（常速法）。

（三）仪器及工具1、压缩固结仪：由环刀、护环、透水板、加压上盖、量表架等组成，见附*介绍部分;2、变形量测设备：百分表量程10mm，分度值为0.01mm;3、其他：秒表、凡士林、盛水盆、滤纸等。

附*轻便式压缩固结仪1、土样容器试模，每台仪器有两套容器试模，每套容器分别作30cm²与50cm²两种土样面积试验，土样均为20mm。

示意图如图一：2.单杠杆双联式的结构，杠杆比例与加载顺序与负荷如下表：中压固结仪加载顺序表：低压固结仪加载顺序表：还有涡轮箱体，它可以调节杠杆支点的升降，行程15mm。

试验时先将杠杆调至水平位置，当土样受压下沉导致杠杆倾斜时，可逆时针旋转手轮，降低杠杆支点使杠杆恢复水平状态，以保证各级荷重的精确度。

3.整机结构图：（轻便型的首轮在对面一侧，其原理一致）1.手轮2.木台板3.容器4.百分表（自备）5.表夹夹具6.传压头7.横梁8.平衡锤9.升降杆10.下横梁11.杠杆12.水平气泡13.吊钩（1:12）14.吊钩（1:10）15.砝码挂盘（四）实验步骤1、准备好试验土样。

2、试验前测定土样的密度与含水量。

3、取压缩仪内的环刀，内壁擦抹凡士林，环刀刃口向下对准制备的圆柱土样中心，慢慢垂直下压且边压边削土样，直至土样伸出环刀顶面为止，用刮刀削去环刀表面多余土并修平，擦净环刀外壁。

4、在压缩容器内放置透水石、滤纸和下护环，将带有环刀的试样小心装入护环，然后在环刀试样上放薄滤纸、上护环、透水板和加压盖板，置于加压框架下，并对准加压杆，使加压杆与加压盖板中心对正。

土的压缩实验思考与讨论一、引言土的压缩实验是土工领域中非常基础的实验之一，通过对土样进行不同压力下的加载，可以获得土样的压缩性能参数，为土的工程应用提供基础数据。

本文将从实验原理、设备和试验步骤、数据处理与分析等方面进行详细讨论。

二、实验原理土的压缩实验是通过施加垂直于土样表面方向的载荷，使得土样在一定时间内发生变形，并记录下相应的载荷和变形数据。

根据实验结果可以得到以下参数：1. 压缩模量：表示单位体积土样在规定时间内受到规定应力后产生的相对变形量。

2. 压缩指数：表示单位体积土样在规定时间内受到规定应力后产生的持久性变形量。

3. 压缩系数：表示单位体积土样在规定时间内受到规定应力后产生的总变形量。

三、设备和试验步骤1. 设备：常用设备有固结仪、电子万能试验机等。

2. 试验步骤：（1）准备好需要进行压缩试验的土样，并记录下其初始高度和直径等尺寸参数。

（2）将土样放入试验设备中，并施加一定的初始载荷，使得土样能够紧密地填充在试验设备中。

（3）开始加载，每次增加一定的载荷后记录下相应的变形量和载荷值。

（4）在达到规定最大载荷后，保持负荷不变并记录下持续时间内的变形数据。

（5）卸载土样并记录下其恢复性变形数据。

四、数据处理与分析1. 绘制应力-应变曲线：根据实验数据可以绘制出土样在不同载荷下的应力-应变曲线，从而得到压缩模量等参数。

2. 求解压缩指数和压缩系数：通过对实验数据进行处理和分析，可以求解出压缩指数和压缩系数等参数。

3. 分析实验结果：通过对实验结果进行分析，可以评估土样的工程性质，并为工程设计提供基础数据。

五、注意事项1. 实验过程中需要注意保持试验环境稳定，避免外界因素对实验结果产生干扰。

2. 在进行加载过程中需要控制加载速率，避免过快或过慢导致实验结果偏差较大。

3. 在卸载过程中需要保证土样的恢复性变形数据采集准确，避免实验结果偏差较大。

六、结论土的压缩实验是土工领域中非常基础的实验之一，通过对土样进行不同载荷下的加载，并记录下相应的载荷和变形数据，可以获得土样的压缩性能参数。

实验名称：压缩实验一、试验目的压缩试验是为了测定土的压缩性，根据试验结果绘制出孔隙比与压力的关系曲线（压缩曲线），由曲线确定土在指定荷载变化范围内的压缩系数和压缩模量。

二、基本原理土的压缩性是指土在压力作用下体积缩小的性能。

在工程中所遇到的压力作用下，土的压缩可以认为只是由于土中孔隙体积的缩小所致（此时孔隙中的水或气体将被部分排出），至于土粒与水两者本身的压缩性则极微小，可不考虑。

三、仪器设备1、小型固结仪：包括压缩容器和加压设备两部分，环刀（内径Ф61.8mm，高20mm，面积30cm2），单位面积最大压力4kg/cm2；杠杆比1：10。

2、测微表：量程10mm，精度0.01mm。

3、天平，最小分度值0.01g及0.1g各一架。

4、毛玻璃板、滤纸、钢丝锯、秒表、烘箱、削土刀、凡士林、透水石等。

四、操作步骤1、按工程需要选择面积为30cm2的切土环刀，环刀内壁涂上一薄层凡士林，刀口应向下放在原状土或人工制备的扰动土上，切取原状土样时应与天然状态时垂直方向一致。

2、边压边削，注意避免环刀偏心入土，应使整个土样进入环刀并凸出环刀为止，然后用钢丝锯或修土刀将两端余土削去修平，擦净环刀外壁。

3、测定土样密度，并在余土中取代表性土样测定其含水率，然后用圆玻璃片将环刀两端盖上，防止水分蒸发。

4、在固结仪的固结容器内装上带有试样的切土环刀（刀口向下），在土样两端应贴上洁净而润湿的滤纸，放上透水石，然后放入加压导环和加压板以及定向钢球。

5、检查各部分连接处是否转动灵活；然后平衡加压部分（此项工作由实验室代做）。

即转动平衡锤，目测上杠杆水平时，将装有土样的压缩部件放到框架内上横梁下，直至压缩部件之球柱与上横梁压帽之圆弧中心微接触。

6、横梁与球柱接触后，插入活塞杆，装上测微表，使测微表表脚接触活塞杆顶面，并调节表脚，使其上的短针正好对准6字，再将测微表上的长针调整到零，读测微表初读数0R。

7、加载等级：按教学需要本次试验定为四级:即50、100、200、400Kpa，如第一级荷载0.5kg/cm2需加砝码1.5kg以后三级依次计算准确后加入砝码，加砝码时要注意安全，防止砝码放置不稳定而受伤。

土的压缩模量试验方法
土的压缩模量试验方法主要是通过室内侧限压缩试验来获得。

这种试验是在完全侧限条件下进行的，即土样在受到竖直压力的同时，其侧向变形被限制在一个很小的范围内。

压缩模量（Es）的定义是土在完全侧限的条件下，竖向应力增量Δp与相应的变形稳定情况下应变增量Δε的比值。

具体到试验操作，将土样放在厚壁的金属容器中，分级施加竖直压力，并测记加压后不同时间的竖向变形，绘制每级压力作用下竖向变形与时间的关系曲线，然后取每级压力作用下最终的竖向变形值与相应的压力强度绘制关系曲线。

这种方法可以得到多个压缩性指标，包括压缩系数a、压缩指数以及压缩模量，从而判断土的压缩性。
