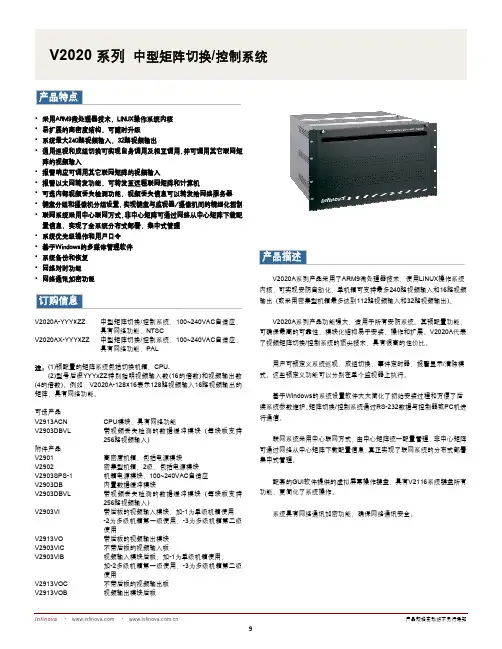

V2020A-YYY×ZZ 中型矩阵切换/控制系统，100~240VAC自适应，具有网络功能，NTSCV2020AX-YYY×ZZ 中型矩阵切换/控制系统，100~240VAC自适应，具有网络功能，PAL注：(1)预配置的矩阵系统包括切换机箱、CPU.(2)型号后缀YYYxZZ特别指明视频输入数(16的倍数)和视频输出数(4的倍数)。
例如：V2020A-128×16表示128路视频输入16路视频输出的矩阵，具有网络功能。
可选产品V2913ACNCPU模块，具有网络功能V2903DBVL带视频丢失检测的数据缓冲模块(每块板支持256路视频输入)附件产品V2901 高密度机箱，包括电源模块V2902 密集型机箱，2级，包括电源模块V2903SPS-1 机箱电源模块，100~240VAC自适应V2903DB 内置数据缓冲模块V2903DBVL带视频丢失检测的数据缓冲模块(每块板支持256路视频输入)V2903VI 带后板的视频输入模块，加-1为单级机箱使用-2为多级机箱第一级使用，-3为多级机箱第二级使用V2913VO 带后板的视频输出模块V2903VIC 不带后板的视频输入板V2903VIB 视频输入模块后板，加-1为单级机箱使用，加-2多级机箱第一级使用，-3为多级机箱第二级使用V2913VOC 不带后板的视频输出板V2913VOB 视频输出模块后板V2020A系列产品采用了ARM9微处理器技术，使用LINUX操作系统内核，可实现安防自动化，单机箱可支持最多240路视频输入和16路视频输出(或采用密集型机箱最多达到112路视频输入和32路视频输出)。
V2020A系列产品功能强大，适用于所有安防系统。
其预配置功能，可确保最高的可靠性，模块化结构易于安装、操作和扩展。
V2020A代表了视频矩阵切换/控制系统的顶尖技术，具有很高的性价比。
用户可预定义系统巡视，成组切换，事件定时器，报警显示/清除模式。

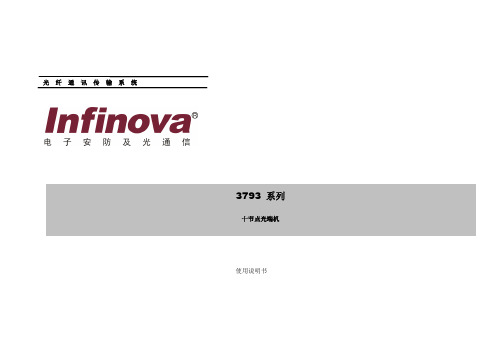

光纤通讯传输系统使用说明书1、简介：3793系列十节点光端机是在一根单模光纤上传输10路数字编码视频信号，最多达8路独立双向音频，8路独立双向数据和两路共享反向数据的高质量高可靠性光纤传输系统。
最多10个节点发射机可与1个节点接收机采用手拉手的方式串联使用。
每个节点发射机最多可传输5路视频，4路独立双向数据/音频和2路共享反向数据。
整个系统类似于一个50路视频输入，10路视频输出的小型矩阵系统。
接在摄像机端的发射机3793T同接在监视器端的接收机3793R配套使用。
2、设备连接示意图2.1设备连接链路图2.2设备照片及接口正常状态定义2.2.1发送机前面板视频输入接口,75Ω,1V p -p 光纤适配器以太网接口,R J 45电源接口十节点发射机十节点接收机2.2.2发送机后面板2.3.1接收机前面板电源接口独立音频/数据接口独立音频/数据接口FC或ST光纤适配器键盘切换接口网管接口2.3.2接收机后面板P W R V1V 2V 3V 4V 5V6V7V 8V 9V10N D A T A A//A U D IO O U T N O U T N O U T N O U T N D A T A O U T N O U T N O U T N O U TN D A T A /A U D IOO U T N O U T N O U T N O U T N D A T A O U T N O U T N O U T N O U T SN M P TX R X 1 2R S 422SN M P LN K AC T N O U T POW ER电源指示灯(红色)视频输出指示灯(绿色)电源开关I O反向共享数据输入指示灯(绿色),C H 1反向共享数据输入指示灯(绿色),C H 2独立数据输出指示灯(绿色)独立数据输入指示灯(绿色)独立音频/数据输出指示灯(绿色)独立音频/数据输入指示灯(绿色)光链路断指示灯(红色)3、配置局端机3.1工具准备RS232配置线一根，此串口线为专用线接线方法如图：带串口的笔记本一台局端机若干3.2网管卡配置使用串口线将笔记本电脑和局端机的SUMP端口相连接，安装运行网管软件（运行网管软件需要USB的产品密钥），在设备管理里面打开“网管卡配置”项，会出现下面对话框：此对话框中，可以设置当前用串口配置连接到管理计算机上面的节点光端机局端机的网管卡的IP、端口、子网掩码、网关以及网管服务器IP地址等。
