用ANSYS对钢筋混凝土梁进行计算模拟

0 前言利用ANSYS分析钢筋混凝土结构时，其有限元模型主要有分离式和整体式两种模型。

这里结合钢筋混凝土材料的工作特性，从模型建立到非线性计算再到结果分析的全过程讲述了利用ANSYS进行钢筋混凝土结构分析的方法与技巧，并以钢筋混凝土简支梁为例，采用分离式有限元模型，说明其具体应用。

1 单元选取与材料性质1. 1 混凝土单元ANSYS中提供了上百种计算单元类型,其中Solid65单元是专门用于模拟混凝土材料的三维实体单元。

该单元是八节点六面体单元,每个节点具有三个方向的自由度( UX , UY , UZ) 。

在普通八节点线弹性单元Solid45 的基础上,该单元增加了针对于混凝土的材性参数和组合式钢筋模型,可以综合考虑包括塑性和徐变引起的材料非线性、大位移引起的几何非线性、混凝土开裂和压碎引起的非线性等多种混凝土的材料特性。

使用Solid65 单元时,一般需要为其提供如下数据:1)、实常数(Real Constants) :定义弥散在混凝土中的最多三种钢筋的材料属性,配筋率和配筋角度。

对于墙板等配筋较密集且均匀的构件,一般使用这种整体式钢筋混凝土模型。

如果采用分离式配筋,那么此处则不需要填写钢筋实常数。

2)、材料模型(Material Model) :在输入钢筋和混凝土的非线性材料属性之前,首先必须定义钢筋和混凝土材料在线弹性阶段分析所需的基本材料信息,如:弹性模量,泊松比和密度。

3)、数据表(Data Table) :利用数据表进一步定义钢筋和混凝土的本构关系。

对于钢筋材料,一般只需要给定一个应力应变关系的数据表就可以了,譬如双折线等强硬化(bilinear isotropic hardening)或随动硬化模型( kinematic hardening plasticity)等。

而对于混凝土模型,除需要定义混凝土的本构关系外,还需要定义混凝土材料的破坏准则。

在ANSYS中,常用于定义混凝土本构关系的模型有:1)多线性等效强化模型(Multilinear isotropic hardening plas2ticity ,MISO模型)，MISO模型可包括20条不同温度曲线，每条曲线可以有最多100个不同的应力-应变点;2)多线性随动强化模型(Multilinear kinematic hardening plas2ticity ,MKIN 模型)，MKIN 模型最多允许5个应力-应变数据点;3)Drucker2Prager plasticity(DP)模型。

ANSYS 理论基础一、钢筋混凝土模型1、Solid65单元——模拟混凝土和岩石等抗压能力远大于抗拉能力的非均匀材料开发的单元，可以模拟混凝土中的加强钢筋（或玻璃纤维、型钢等）；普通8节点三维等参元，增加针对混凝土材料参数和整体式钢筋模型；基本属性：——可以定义3种不同的加固材料；——混凝土具有开裂、压碎、塑性变形和蠕变的能力;—-加强材料只能受拉压,不能承受剪切力。

三种模型：分离式模型——把混凝土和钢筋作为不同的单元来处理，各自划分单元,或钢筋视为线单元（杆件link－spar8或管件pipe16,20）；钢筋和混凝土之间可以插入粘结单元来模拟界面的粘结和滑移；整体式模型——将钢筋分布于整个单元中，假定混凝土和钢筋粘结很好,并把单元视为连续均匀材料；组合式模型—-分层组合式：在横截面上分成许多混凝土层和若干钢筋层，并对截面的应变作出某些假设（如应变沿截面高度为直线）；或采用带钢筋膜的等参单元。

2、本构模型线性弹性、非线性弹性、弹塑性等；强度理论——Tresca、V on Mises、Druck —Prager等；3、破坏准则单轴破坏（Hongnested等）、双轴破坏（修正的莫尔库仑等）、三轴破坏（最大剪应力、Druck—Prager等），三参数、五参数模型；混凝土开裂前，采用Druck—Prager屈服面模型模拟塑性行为；开裂失效准则,采用William-Warnke五参数强度模型.4、基本数据输入混凝土：ShrCf-Op—张开裂缝的剪切传递系数,0~1ShrCf—Ol—闭合裂缝的剪切传递系数，0。

9～1UnTensSt—抗拉强度，UnCompSt—单轴抗压强度,（若取-1，则以下不必要）BiCompSt—双轴抗压强度，HydroPrs—静水压力,BiCompSt—静水压力下的双轴抗压强度，UnCompSt-静水压力下的单轴抗压强度,TenCrFac—拉应力衰减因子。

加固材料（材料号、体积率、方向角）二、其他材料模型在Ansys中，可在Help菜单中查阅各种不同单元的特性.例1、矩形截面钢筋混凝土板在中心点处作用－2mm的位移,分析板的受力、变形、开裂（采用整体模型分析法).材料性能如下:1、混凝土弹性模量E=24GPa，泊松比ν=0。

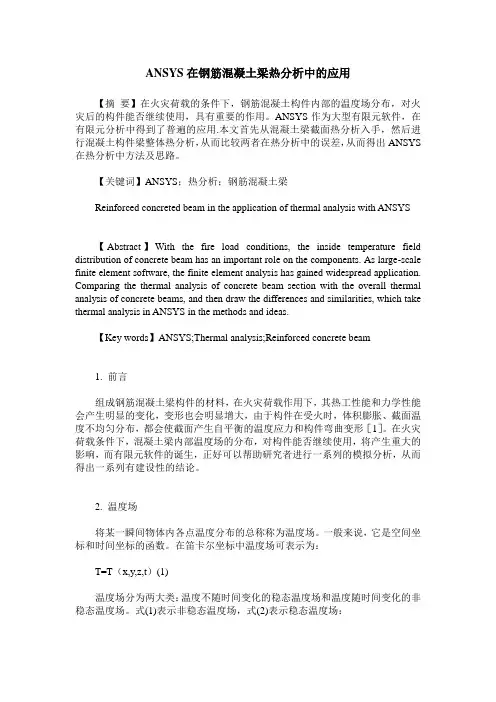

ANSYS在钢筋混凝土梁热分析中的应用【摘要】在火灾荷载的条件下，钢筋混凝土构件内部的温度场分布，对火灾后的构件能否继续使用，具有重要的作用。

ANSYS作为大型有限元软件，在有限元分析中得到了普遍的应用.本文首先从混凝土梁截面热分析入手，然后进行混凝土构件梁整体热分析，从而比较两者在热分析中的误差，从而得出ANSYS 在热分析中方法及思路。

【关键词】ANSYS；热分析；钢筋混凝土梁Reinforced concreted beam in the application of thermal analysis with ANSYS【Abstract】With the fire load conditions, the inside temperature field distribution of concrete beam has an important role on the components. As large-scale finite element software, the finite element analysis has gained widespread application. Comparing the thermal analysis of concrete beam section with the overall thermal analysis of concrete beams, and then draw the differences and similarities, which take thermal analysis in ANSYS in the methods and ideas.【Key words】ANSYS;Thermal analysis;Reinforced concrete beam1. 前言组成钢筋混凝土梁构件的材料，在火灾荷载作用下，其热工性能和力学性能会产生明显的变化，变形也会明显增大，由于构件在受火时，体积膨胀、截面温度不均匀分布，都会使截面产生自平衡的温度应力和构件弯曲变形［1］。

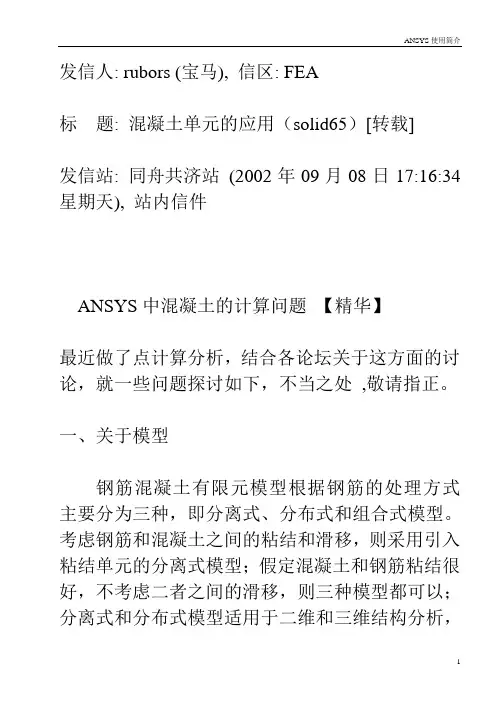

发信人: rubors (宝马), 信区: FEA标题: 混凝土单元的应用（solid65）[转载]发信站: 同舟共济站(2002年09月08日17:16:34 星期天), 站内信件ANSYS中混凝土的计算问题【精华】最近做了点计算分析，结合各论坛关于这方面的讨论，就一些问题探讨如下，不当之处,敬请指正。

一、关于模型钢筋混凝土有限元模型根据钢筋的处理方式主要分为三种，即分离式、分布式和组合式模型。

考虑钢筋和混凝土之间的粘结和滑移，则采用引入粘结单元的分离式模型；假定混凝土和钢筋粘结很好，不考虑二者之间的滑移，则三种模型都可以；分离式和分布式模型适用于二维和三维结构分析，后者对杆系结构分析比较适用。

裂缝的处理方式有离散裂缝模型、分布裂缝模型和断裂力学模型，后者目前尚处研究之中，主要应用的是前两种。

离散裂缝模型和分布裂缝模型各有特点，可根据不同的分析目的选择使用。

随着计算速度和网格自动划分的快速实现，离散裂缝模型又有被推广使用的趋势。

就ANSYS而言，她可以考虑分离式模型(solid65+link8，认为混凝土和钢筋粘结很好，如要考虑粘结和滑移，则可引入弹簧单元进行模拟，比较困难！)，也可采用分布式模型(带筋的solid65)。

而其裂缝的处理方式则为分布裂缝模型。

二、关于本构关系混凝土的本构关系可以分为线弹性、非线性弹性、弹塑性及其它力学理论等四类，其中研究最多的是非线性弹性和弹塑性本构关系，其中不乏实用者。

混凝土破坏准则从单参数到五参数模型达数十个模型，或借用古典强度理论或基于试验结果等，各个破坏准则的表达方式和繁简程度各异，适用范围和计算精度差别也比较大，给使用带来了一定的困难。

就ANSYS而言，其问题比较复杂些。

1.ANSYS混凝土的破坏准则与屈服准则是如何定义的？采用tb,concr,matnum则定义了W-W破坏准则(failure criterion)，而非屈服准则(yield criterion)。

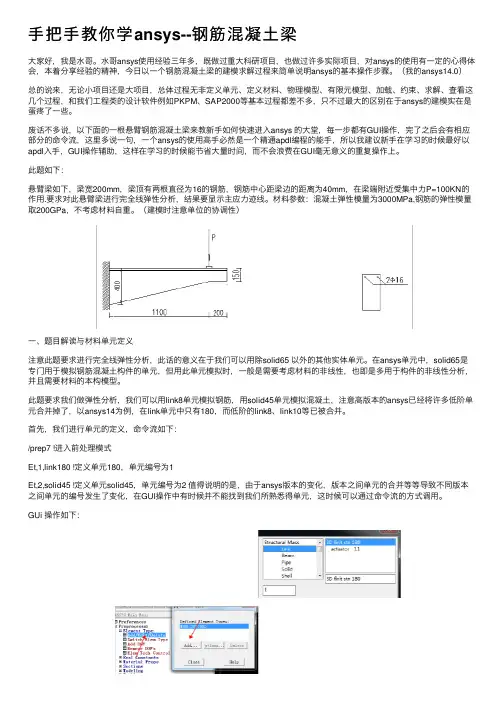

⼿把⼿教你学ansys--钢筋混凝⼟梁⼤家好，我是⽔哥。

⽔哥ansys使⽤经验三年多，既做过重⼤科研项⽬，也做过许多实际项⽬，对ansys的使⽤有⼀定的⼼得体会，本着分享经验的精神，今⽇以⼀个钢筋混凝⼟梁的建模求解过程来简单说明ansys的基本操作步骤。

（我的ansys14.0）总的说来，⽆论⼩项⽬还是⼤项⽬，总体过程⽆⾮定义单元、定义材料、物理模型、有限元模型、加载、约束、求解、查看这⼏个过程，和我们⼯程类的设计软件例如PKPM、SAP2000等基本过程都差不多，只不过最⼤的区别在于ansys的建模实在是蛋疼了⼀些。

废话不多说，以下⾯的⼀根悬臂钢筋混凝⼟梁来教新⼿如何快速进⼊ansys 的⼤堂，每⼀步都有GUI操作，完了之后会有相应部分的命令流，这⾥多说⼀句，⼀个ansys的使⽤⾼⼿必然是⼀个精通apdl编程的能⼿，所以我建议新⼿在学习的时候最好以apdl⼊⼿，GUI操作辅助，这样在学习的时候能节省⼤量时间，⽽不会浪费在GUI毫⽆意义的重复操作上。

此题如下：悬臂梁如下，梁宽200mm，梁顶有两根直径为16的钢筋，钢筋中⼼距梁边的距离为40mm，在梁端附近受集中⼒P=100KN的作⽤.要求对此悬臂梁进⾏完全线弹性分析，结果要显⽰主应⼒迹线。

材料参数：混凝⼟弹性模量为3000MPa,钢筋的弹性模量取200GPa，不考虑材料⾃重。

（建模时注意单位的协调性）⼀、题⽬解读与材料单元定义注意此题要求进⾏完全线弹性分析，此话的意义在于我们可以⽤除solid65 以外的其他实体单元。

在ansys单元中，solid65是专门⽤于模拟钢筋混凝⼟构件的单元，但⽤此单元模拟时，⼀般是需要考虑材料的⾮线性，也即是多⽤于构件的⾮线性分析，并且需要材料的本构模型。

此题要求我们做弹性分析，我们可以⽤link8单元模拟钢筋，⽤solid45单元模拟混凝⼟，注意⾼版本的ansys已经将许多低阶单元合并掉了，以ansys14为例，在link单元中只有180，⽽低阶的link8、link10等已被合并。

ANSYS整体式钢筋混凝土模型算例分析在土木工程结构中，最为常用的一种结构形式就是钢筋混凝土结构，在各类房屋、水坝、桥梁、道路中都有广泛应用。

ANSYS软件提供了专门的钢筋混凝土单元和材料模型。

本算例将介绍ANSYS软件分析混凝土一些基本应用。

(1) 首先建立有限元模型，这里我们选用ANSYS软件自带的专门针对混凝土的单元类型Solid 65，进入ANSYS主菜单Preprocessor->Element Type->Add/Edit/Delete，选择添加Solid 65号混凝土单元。

(2) 点击Element types窗口中的Options，设定Stress relax after cracking为Include，即考虑混凝土开裂后的应力软化行为，这样在很多时候都可以提高计算的收敛效率。

(3) 下面我们要通过实参数来设置Solid 65单元中的配筋情况。

进入ANSYS主菜单Preprocessor-> Real Constants->Add/Edit/Delete，添加实参数类型1与Solid 65单元相关，输入钢筋的材料属性为2号材料，但不输入钢筋面积，即这类实参数是素混凝土的配筋情况。

(4) 再添加第二个实参数，输入X方向配筋为0.05，即X方向的体积配筋率为5%。

(5) 下面输入混凝土的材料属性。

混凝土的材料属性比较复杂，其力学属性部分一般由以下3部分组成：基本属性，包括弹性模量和泊松比;本构关系，定义等效应力应变行为;破坏准则，定义开裂强度和压碎强度。

下面分别介绍如下。

(6) 首先进入ANSYS主菜单Preprocessor-> Material Props-> Material Models，在Define Material Model Behavior 窗口中选择Structural-> Linear -> Elastic-> Isotropic，输入弹性模量和泊松比分别为30e9和0.2(7) 下面输入混凝土的等效应力应变关系，这里我们选择von Mises屈服面，该屈服面对于二维受力的混凝土而言精度还是可以接受的。

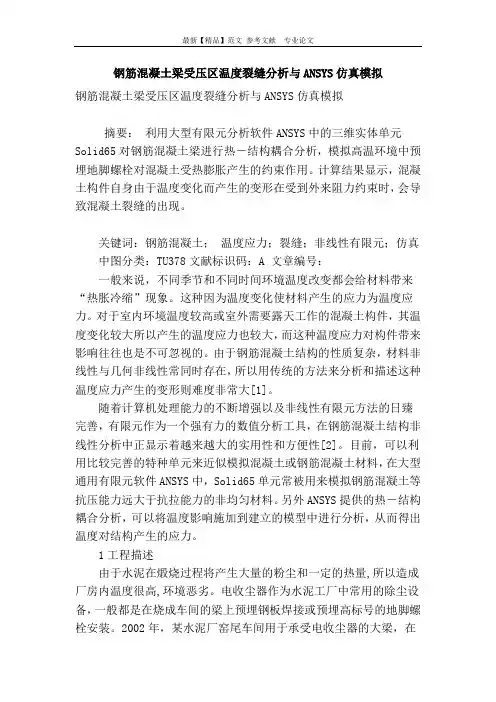

钢筋混凝土梁受压区温度裂缝分析与ANSYS仿真模拟钢筋混凝土梁受压区温度裂缝分析与ANSYS仿真模拟摘要：利用大型有限元分析软件ANSYS中的三维实体单元Solid65对钢筋混凝土梁进行热―结构耦合分析，模拟高温环境中预埋地脚螺栓对混凝土受热膨胀产生的约束作用。

计算结果显示，混凝土构件自身由于温度变化而产生的变形在受到外来阻力约束时，会导致混凝土裂缝的出现。

关键词：钢筋混凝土；温度应力；裂缝；非线性有限元；仿真中图分类：TU378文献标识码：A 文章编号：一般来说，不同季节和不同时间环境温度改变都会给材料带来“热胀冷缩”现象。

这种因为温度变化使材料产生的应力为温度应力。

对于室内环境温度较高或室外需要露天工作的混凝土构件，其温度变化较大所以产生的温度应力也较大，而这种温度应力对构件带来影响往往也是不可忽视的。

由于钢筋混凝土结构的性质复杂，材料非线性与几何非线性常同时存在，所以用传统的方法来分析和描述这种温度应力产生的变形则难度非常大[1]。

随着计算机处理能力的不断增强以及非线性有限元方法的日臻完善，有限元作为一个强有力的数值分析工具，在钢筋混凝土结构非线性分析中正显示着越来越大的实用性和方便性[2]。

目前，可以利用比较完善的特种单元来近似模拟混凝土或钢筋混凝土材料，在大型通用有限元软件ANSYS中，Solid65单元常被用来模拟钢筋混凝土等抗压能力远大于抗拉能力的非均匀材料。

另外ANSYS提供的热―结构耦合分析，可以将温度影响施加到建立的模型中进行分析，从而得出温度对结构产生的应力。

1工程描述由于水泥在煅烧过程将产生大量的粉尘和一定的热量,所以造成厂房内温度很高,环境恶劣。

电收尘器作为水泥工厂中常用的除尘设备，一般都是在烧成车间的梁上预埋钢板焊接或预埋高标号的地脚螺栓安装。

2002年，某水泥厂窑尾车间用于承受电收尘器的大梁，在使用一年后受压区靠近预埋螺栓的部位产生细小裂缝（见图1）。

为此建设单位邀请设计、施工、监理和部分专家对裂缝产生的原因和其对厂房的安全性，耐久性进行分析：1.1 出现裂缝的梁承受荷载、截面尺寸、配筋等均按国家规范和工艺要求设计，梁裂缝宽度及挠度均控制在规范允许范围内。

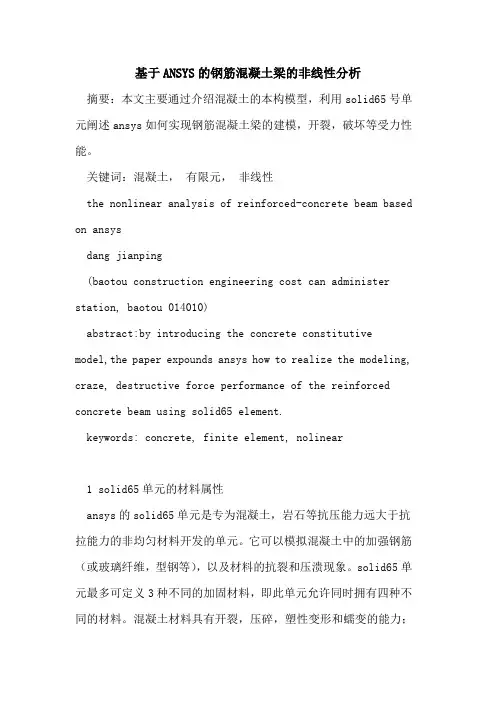

基于ANSYS的钢筋混凝土梁的非线性分析摘要：本文主要通过介绍混凝土的本构模型，利用solid65号单元阐述ansys如何实现钢筋混凝土梁的建模，开裂，破坏等受力性能。

关键词：混凝土，有限元，非线性the nonlinear analysis of reinforced-concrete beam based on ansysdang jianping(baotou construction engineering cost can administer station, baotou 014010)abstract:by introducing the concrete constitutive model,the paper expounds ansys how to realize the modeling, craze, destructive force performance of the reinforced concrete beam using solid65 element.keywords: concrete, finite element, nolinear1 solid65单元的材料属性ansys的solid65单元是专为混凝土，岩石等抗压能力远大于抗拉能力的非均匀材料开发的单元。

它可以模拟混凝土中的加强钢筋（或玻璃纤维，型钢等），以及材料的抗裂和压溃现象。

solid65单元最多可定义3种不同的加固材料，即此单元允许同时拥有四种不同的材料。

混凝土材料具有开裂，压碎，塑性变形和蠕变的能力；加强材料则只能受拉压，不能承受剪切力。

2 材料本构关系模型2.1 混凝土本构模型根据弹塑性理论建立混凝上的本构关系时，必须对屈服，条件流动法则、硬化法则即塑性模型三要素做出基本假定。

ansys弹塑性本构关系主要使用mises屈服准则或drucker-prager屈服准则。

2.2 混凝土破坏准则混凝土模型采用willam-warnke五参数破坏准则，破坏面通过以及在静水压力p下的来定义。

ANSYS中混凝土的计算问题最近做了点计算分析，结合各论坛关于这方面的讨论，就一些问题探讨如下，不当之处敬请指正。

一、关于模型钢筋混凝土有限元模型根据钢筋的处理方式主要分为三种，即分离式、分布式和组合式模型。

考虑钢筋和混凝土之间的粘结和滑移，则采用引入粘结单元的分离式模型；假定混凝土和钢筋粘结很好，不考虑二者之间的滑移，则三种模型都可以；分离式和分布式模型适用于二维和三维结构分析，后者对杆系结构分析比较适用。

裂缝的处理方式有离散裂缝模型、分布裂缝模型和断裂力学模型，后者目前尚处研究之中，主要应用的是前两种。

离散裂缝模型和分布裂缝模型各有特点，可根据不同的分析目的选择使用。

随着计算速度和网格自动划分的快速实现，离散裂缝模型又有被推广使用的趋势。

就ANSYS而言，她可以考虑分离式模型(solid65+link8，认为混凝土和钢筋粘结很好，如要考虑粘结和滑移，则可引入弹簧单元进行模拟，比较困难！)，也可采用分布式模型(带筋的solid65)。

而其裂缝的处理方式则为分布裂缝模型。

二、关于本构关系混凝土的本构关系可以分为线弹性、非线性弹性、弹塑性及其它力学理论等四类，其中研究最多的是非线性弹性和弹塑性本构关系，其中不乏实用者。

混凝土破坏准则从单参数到五参数模型达数十个模型，或借用古典强度理论或基于试验结果等，各个破坏准则的表达方式和繁简程度各异，适用范围和计算精度差别也比较大，给使用带来了一定的困难。

就ANSYS而言，其问题比较复杂些。

1 ANSYS混凝土的破坏准则与屈服准则是如何定义的？采用tb,concr,matnum则定义了W-W破坏准则(failure criterion)，而非屈服准则(yi eld criterion)。

W-W破坏准则是用于检查混凝土开裂和压碎用的，而混凝土的塑性可以另外考虑（当然是在开裂和压碎之前）。

理论上破坏准则(failure criterion)和屈服准则(y ield criterion)是不同的，例如在高静水压力下会发生相当的塑性变形，表现为屈服，但没有破坏。

（ii ）纵向钢筋：PIPE20 （iii ）横向箍筋：PIPE202.2 材料性质（i ）、混凝土材料表5-4 混凝土材料的输入参数一览表[16~19]·单轴受压应力-应变曲线（εσ-曲线）在ANSYS ○R程序分析中，需要给出混凝土单轴受压下的应力应变曲线。

在本算例中，混凝土单轴受压下的应力应变采用Sargin 和Saenz 模型[17,18]：221⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛-+=c c s c c E E E εεεεεσ （5-30）式中取4'4')108.0028.1(c c c f f -=ε；断面图配筋图断面图配筋图断面图配筋图RCBEAM-01 RCBEAM-02 RCBEAM-03图5-12 各梁FEM模型断面图（a）单元网格图（b）钢筋单元划分图图5-13 算例（一）的FEM模型图2.4 模型求解在ANSYS○R程序中，对于非线性分析，求解步的设置很关键，对计算是否收敛关系很大，对于混凝土非线性有限元分析，在计算时间容许的情况下，较多的求解子步（Substeps）或较小的荷载步和一个非常大的最大子步数更容易导致收敛[2]。

在本算例中，设置了100个子步。

最终本算例收敛成功，在CPU为P41.6G、内存为256MB的微机上计算，耗时约为8小时。

2.5 计算结果及分析2.5.1 荷载—位移曲线图5-14为ANSYS○R程序所得到的各梁的荷载-跨中挠度曲线，从图中可以看出：（i）、梁RCBEAM-01：曲线形状能基本反映钢筋混凝土适筋梁剪切破坏的受力特点，而且荷载-跨中挠度曲线与钢筋混凝土梁的弯剪破坏形态非常类似，即当跨中弯矩最大截面的纵筋屈服后，由于裂缝的开展，压区混凝土的面积逐渐减小，在荷载几乎不增加的情况下，压区混凝土所受的正应力和剪应力还在不断增加，当应力达到混凝土强度极限时，剪切破坏发生，荷载突然降低。

（ii）、梁RCBEAM-02：荷载-跨中挠度曲线与超筋梁的试验荷载-跨中挠度曲线很相似，在荷载达到极限情况下，没有出现屈服平台，而是突然跌落。

钢筋混凝土悬臂梁ANSYS优化设计与传统优化设计的对比分析摘要：提出了钢筋混凝土悬臂梁的力学模型，对钢筋混凝土悬臂梁的优化进了探讨，并对比了钢筋混凝土悬臂梁的ansys优化设计和钢筋混凝土悬臂梁的传统优化设计。

关键词：钢筋混凝土，优化设计，悬臂梁，ansys1钢筋混凝土悬臂梁的力学模型目前在钢筋混凝土建筑中，常见悬臂梁的长度多为两米以内。

为尽可能与实际相符，在此选用两种常见的跨度 1.5m 及 2m 对悬臂梁进行分析对比。

梁的截面宽度分别选b=150、200、250、300mm 四种常用的情况，并根据矩形截面梁高宽比的一般取值（常为h/b=2.0~3.5）确定对应的截面高度 h。

梁除自重 g 外沿全跨承受均布载荷设计值 q。

截面的配筋方式采用单筋矩形截面的配筋方式。

钢筋混凝土悬臂梁设计计算时的力学模型见图 1：图 1 钢筋混凝土悬臂梁设计计算力学模型假设两种钢筋混凝土悬臂梁的基本信息如下：矩形钢筋混土悬臂梁，长度为 l=1.5m，截面宽度为 b，高度为度 h，保护层厚度为as，全跨受均布荷载作用 q=50 kn/m，混凝土等级为 c30, fc=14.3 n/mm2, ft= 1.43n/mm2弹性模量ec=3.0104n/mm2，纵向受力筋采用 hrb335, fy= fy′= 300n/mm2，es=2.0105n/mm2，构造筋采用 hpb235, fy = fy′= 210n/mm2，es=2.1105n/mm2，环境类别为二类 b。

悬臂梁长度为 l=2m 时取相同等级的材料进行设计计算。

2钢筋混凝土悬臂梁的优化思路在结构初步设计的基础上，可以进行优化设计。

优化设计是一种寻找确定最优设计方案的技术，所谓“最优设计”，指的是一种方案可以满足所有的设计要求，而且所需的支出，如重量、面积、体积、应力、费用等最小，也就是说，最优设计方案就是一个最有效率的方案。

对于钢筋混凝土梁单筋矩形截面，当梁上作用的荷载一定时，梁的截面尺寸和配筋有多种方案。

/TITLE, BRIDGE XX/PREP7! 定义单元类型ET,1,SHELL63ET，2，SOLID45ET,3,LINK8!定义1,钢,2，混凝土，3,无限刚度MP，EX,1,2.1E11MP,DENS,1,7。

8E3MP,PRXY,1，0.3mp,alpx,1,1.0e—5MP，EX,2，3。

5E10MP，DENS，2,2.6E3MP,PRXY，2，0。

1667MP，EX，3，3。

5E15MP,DENS,3，7.8E3MP，PRXY，3,0。

3*set,nz，154!定义箱梁N1R,1,7，7，7,7!定义箱梁N2R,2,8,8,8，8!定义箱梁N3R,3，4，4,4，4!定义混凝土solid65的实常数R, 4!定义钢绞线的实常数R， 5， 140!降温=预加力/线膨胀系数*钢筋截面积*弹性模量tem1=—1190.4e6/（1。

0e-5*2。

11e11）tem2=-1339。

2e6/（1。

0e—5＊2.11e11）！定义纵向梯度参数表＊dim， z， array， nz*SET,z(1)，130,260，371,482，593，702,811,920,1029，1138，1247,1356，1465，1574，1683,1787.19,1891。

38，1995.57＊SET,z(19），2099。

76，2203。

95，2308。

14,2412.33,2516.52，2620.71,2724。

9,2829。

09，2933.28，3037。

47,3141.66,3245.85，＊SET，z(31），3350.04,3454。

23,3558.42,3662.61，3766。

8，3870。

99*SET，z（37),3975。

18,4079.37,4183.56,4287.75，*SET,z（41),4391.94,4496.13,4600。

32,4704。

51，4808.7，4912。

89,5017.08,5121.27，5225。

ANSYS 钢筋混凝土建模一、简介钢筋混凝土有限元建模的方法与结果评价（前后处理），是对钢筋混凝土结构进行数值模拟的重要步骤，能否把握模型的可行性、合理性，如何从计算结果中寻找规律，是有限元理论应用于实际工程的关键一环。

Blackeage以自己做过的一组钢筋混凝土暗支撑剪力墙的数值模拟为例，从若干方面提出一些经验与建议。

希望大家一起讨论、批评指正(******************.cn)。

程序：ANSYS单元：SOLID65、BEAM188建模方式：分离暗支撑剪力墙结构由北京工业大学曹万林所提出，简言之就是一种在普通钢筋配筋情况下，加配斜向钢筋的剪力墙结构。

二、单元选择以前经常采用的钢筋混凝土建模方法是通过SOLID65模拟混凝土，通过SOLID65的实常数指定钢筋配筋率，后来发现这种整体式的模型并不理想，而且将钢筋周围的SOLID65单元选择出来，再换算一个等效的配筋率，工作量也并不小。

最关键的是采用整体式模型之后，得不出什么有意义的结论，弄一个荷载-位移曲线出来又和实验值差距比较大。

只有计算的开裂荷载与实验还算是比较接近，但这个手算也算得出来的东西费劲去装模作样的建个模型又有什么意义？所以，这次我尝试采用分离式的模型，钢筋与混凝土单元分别建模，采用节点共享的方式。

建模时发现，只要充分、灵活地运用APDL的技巧，处理好钢筋与混凝土单元节点的位置，效率还是很高的。

暗支撑剪力墙数值模型看过很多的资料，分离式模型是用LINK8与SOLID65的组合方式，这样做到是非常直观，因为LINK8是spar类型的单元，每个节点有3个自由度，这与SOLID65单元单节点自由度数量是一致的。

但是问题也就由此产生，当周围的混凝土开裂或是压碎时，SOLID65将不能对LINK8的节点提供足够地约束（如下图箭头方向），从而导致总刚矩阵小主元地出现影响计算精度，或者干脆形成瞬变体系导致计算提前发散。

LINK8+SOLID65的问题如果采用梁单元模拟暗钢筋，就算包裹钢筋的混凝土破坏了，钢筋单元本身仍可对连接点提供一定的侧向刚度（其实钢筋本身就是有一定抗弯刚度的），保证计算进行下去。

如何在ANSYS中模拟钢筋混凝土的计算模型最近做了点计算分析，结合各论坛关于这方面的讨论，就一些问题探讨如下，不当之处敬请指正。

一、关于模型钢筋混凝土有限元模型根据钢筋的处理方式主要分为三种，即分离式、分布式和组合式模型。

考虑钢筋和混凝土之间的粘结和滑移，则采用引入粘结单元的分离式模型；假定混凝土和钢筋粘结很好，不考虑二者之间的滑移，则三种模型都可以；分离式和分布式模型适用于二维和三维结构分析，后者对杆系结构分析比较适用。

裂缝的处理方式有离散裂缝模型、分布裂缝模型和断裂力学模型，后者目前尚处研究之中，主要应用的是前两种。

离散裂缝模型和分布裂缝模型各有特点，可根据不同的分析目的选择使用。

随着计算速度和网格自动划分的快速实现，离散裂缝模型又有被推广使用的趋势。

就ANSYS而言，她可以考虑分离式模型(solid65+link8，认为混凝土和钢筋粘结很好，如要考虑粘结和滑移，则可引入弹簧单元进行模拟，比较困难！)，也可采用分布式模型(带筋的solid65)。

而其裂缝的处理方式则为分布裂缝模型。

二、关于本构关系混凝土的本构关系可以分为线弹性、非线性弹性、弹塑性及其它力学理论等四类，其中研究最多的是非线性弹性和弹塑性本构关系，其中不乏实用者。

混凝土破坏准则从单参数到五参数模型达数十个模型，或借用古典强度理论或基于试验结果等，各个破坏准则的表达方式和繁简程度各异，适用范围和计算精度差别也比较大，给使用带来了一定的困难。

就ANSYS而言，其问题比较复杂些。

1 ANSYS混凝土的破坏准则与屈服准则是如何定义的？采用tb,concr,matnum则定义了W-W破坏准则(failure criterion)，而非屈服准则(yield criterion)。

W-W破坏准则是用于检查混凝土开裂和压碎用的，而混凝土的塑性可以另外考虑（当然是在开裂和压碎之前）。

理论上破坏准则(failure criterion)和屈服准则(yield criterion)是不同的，例如在高静水压力下会发生相当的塑性变形，表现为屈服，但没有破坏。
