建筑采暖系统介绍

采暖系统确实是设在建筑物内部向建筑物输入必然的热量以维持建筑物内部要求的温度，知足生活和各类工作环境对温度的要求的系统。

笔者以为在采暖设计中第一需对各类采暖系统的特点比较熟悉，然后在实际工程中才能设计出合理的系统，达到建筑物对室内温度的要求。

采暖系统总的来讲可分为热水散热器采暖系统，蒸汽散热器采暖系统，辐射采暖系统，热风度暖系统。

在这几个大的分类系统中，每一个系统又可分为几种形式，每种形式又有各自不同的适应场所。

现就对这几种系统形式谈一下自己的熟悉。

热水散热器采暖系统按系统的循环动力分类，可分为重力（自然）循环系统和机械循环系统。

按供水温度分类，可分为高温水采暖系统和低温水采暖系统。

高温水采暖系统供水温度高于100℃，低温水采暖系统供水温度低于100℃。

按供回水的方式分类，可分为上供下回式，上供上回式，下供下回式，下供上回式，上供中回式等。

按散热器的连接方式，可分为垂直式与水平式系统。

按连接散热器的管道数量分类可分为单管系统与双管系统。

按并联环路水的流程分类，可分为同程式系统与异程式系统。

蒸汽采暖系统依照供汽压力可分为高压蒸汽采暖系统、低压蒸汽采暖系统和真空蒸汽采暖系统。

依照立管的数量可分为单管蒸汽采暖系统和双管蒸汽采暖系统。

依照蒸汽干管的位置可分为上供式、中供式和下供式。

依照凝结水回收动力可分为重力回水和机械回水。

辐射采暖系统按热媒种类可分为低温热水辐射采暖，中温热水辐射采暖，高温热水辐射采暖，电热式和燃气式。

热风度暖可分为集中送风，管道送风，悬挂式和落地式暖风机等形式。

热水散热器采暖系统一样用于民用建筑中。

下面就其各类形式特点及适用处所加以一一说明。

重力循环系统不需要外来动力，它是靠供回水的密度差产生的压力差作为循环动力，因此作用压头小，所需管径大，但运行时无噪声，治理简单。

只适用于没有集中供热热源、对供热质量有特殊要求的小型建筑物中。

机械循环的循环动力来自水泵，它适用于大中型集中供热的建筑。

建筑供暖系统的分类摘要：为什么要设置供暖系统，供暖系统有什么意义和作用。

在冬季，北方的的室外温度大大低于室内温度，因此房间的热量不断的传向室外，为了保持人们日常生活工作所需要的温度环境，就必须设置建筑采暖向室内供给相应的热量。

什么是建筑采暖呢？建筑采暖是由室外的热源将生产的热媒通过采暖管道送至建筑物内设置的散热器，简单的来说就是为了保持室内的设定温度，必须向室内供应相应的热量，我们把这种向室内供应热量的系统。

称为供暖系统关键词：供暖系统，设备，附件。

一.供暖系统的组成：供暖系统由热源，管道系统和散热设备三部分组成。

(1)热源是指使材料产生热能并将热媒加热的部分，如锅炉等。

(2)采暖管道系统是指热源和散热设备之间的管道。

热媒通过管道系统将热能从热源输送到散热设备。

(3)散热设备是将热量散入室内的设备，如散热器，暖风机，辐射板等。

二．供暖系统的分类：根据采暖作用范围分类：(1)局部采暖系统。

热源，管道系统和散热设备在构造上连成一个整体的采暖系统。

称为局部采暖系统。

例如火炉，火墙，火坑，电热采暖和燃气采暖等。

(2)集中采暖系统。

锅炉在单独的锅炉房内，热媒通过管道系统送至一栋或多栋建筑物的采暖系统，称为集中采暖系统。

(3)区域采暖系统。

由一个锅炉房全区许多建筑物采暖，生产和生活用热的采暖系统称为区域采暖系统或区域供热系统。

根据采暖热媒分类：(1)烟气采暖系统。

一燃料燃烧时产生的烟气作为热媒，把热量带给散热设备（如火炕，火墙等）的采暖系统，称为烟气采暖系统。

(2)热水采暖系统。

以热水为热媒，把热量带给散热设备的采暖系统，称为热水采暖系统。

当热水采暖系统的供水温度为95度，回水为70度的时候，称为低温热水供暖系统；供水温度高于100度的称为高温热水采暖系统。

低温热水采暖系统多用于民用建筑的采暖系统，高温热水采暖系统多用于生产厂房。

(3)蒸汽采暖系统。

以蒸汽为热媒，把热量带给散热设备的采暖系统，称为蒸汽采暖系统。

地暖系统设计方案一、系统介绍低温地板辐射是一种利用建筑物内部地面进展采暖的系统。

它是将40-60℃热水通过埋于地楼板的豆石混泥土或水泥沙浆层内加热盘管经辐射把地板加热。

低温地板辐射系统既能高效地使用各种低品位能源作为热源。

该系统以整个地面作为散热面，地板在通过对流换热加热周围空气的同时，还向四周的围护构造进展辐射散热，从而使围护外表的温度升高，其辐射换热量约占总换热量的50%。

因而是一种减少建筑能耗，提高舒适性的理想采暖系统，其可靠性、舒适性与卫生性已经在诸多工程中得到了验证。

又具有室内温度均匀、温度梯度小、脚感温度高、无空气污染、热舒适性好等特点。

与传统散热器供暖方式相比：热效率提高20-30%，室内不需安装散热器和连接器的的支管与立管，增加了建筑物使用面积；能方便的实现国家节能标准的“按户计量，分室调温的要求〞。

早在本世纪三十年代，低温地板辐射采用暖技术就在兴旺国家开场使用。

由于当时选用钢管〔或铜管〕作为地面辐射采暖的通水管，存在本钱高、接口多、易渗漏、易腐蚀等问题，应用受到了极大的限制。

低温地板辐射采暖系统在欧美、日本、韩国已普遍采用，近几年我国也开场大力推广。

此系统与传统暖气片采暖方式相比，安装施工有很大不同，技术含量较高，需专业人员指导安装。

为使地板辐射供暖到达设计效果，防止返修，减少维护管理，能够正常和长寿命运行，除选用良好的设备和材料外，还要做到施工程序合理，安装方法正确。

运行合理才能使地热系统保持良好的使用。

随着塑料工业的飞速开展，八十年代初，以欧美、日本、韩国等国为代表，生产研制出新型塑料管材-交联聚乙烯〔PE-RT〕管，从而开创了地板辐射采暖领域以塑代铜〔钢〕的新时代，PE-RT管材使用温度宽〔-70～110℃〕，耐压高〔长期高温下工作压力≥0.6MPa〕，无毒性，不结垢，寿命长〔50年以上〕，是作为加热盘管的理想材料。

交联聚乙烯管低温地板辐射供暖系统在兴旺国家不仅大量用于住宅、饭店、展览馆、游泳馆等建筑，而且已应用到户外停车场、花坛〔圃〕、草坪〔足球场〕、养殖场及农业大棚等场所。

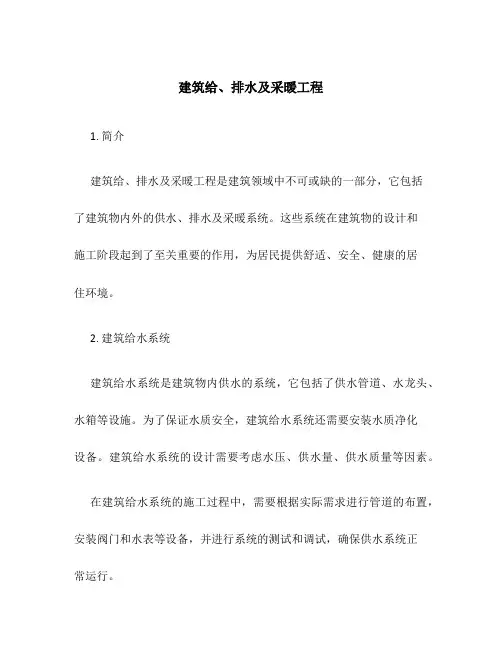

建筑给、排水及采暖工程1. 简介建筑给、排水及采暖工程是建筑领域中不可或缺的一部分，它包括了建筑物内外的供水、排水及采暖系统。

这些系统在建筑物的设计和施工阶段起到了至关重要的作用，为居民提供舒适、安全、健康的居住环境。

2. 建筑给水系统建筑给水系统是建筑物内供水的系统，它包括了供水管道、水龙头、水箱等设施。

为了保证水质安全，建筑给水系统还需要安装水质净化设备。

建筑给水系统的设计需要考虑水压、供水量、供水质量等因素。

在建筑给水系统的施工过程中，需要根据实际需求进行管道的布置，安装阀门和水表等设备，并进行系统的测试和调试，确保供水系统正常运行。

3. 建筑排水系统建筑排水系统是建筑物内排水的系统，它包括了排水管道、下水道、排水泵等。

建筑排水系统的设计需要考虑排水量、排水方式、排水防水等因素。

在建筑排水系统的施工过程中，需要根据实际需求进行排水管道的布置，安装排水口和排水泵等设备，并进行系统的测试和调试，确保排水系统正常运行。

4. 采暖系统采暖系统是建筑物内提供供暖的系统，它包括了供暖管道、采暖设备、温控器等。

采暖系统的设计需要考虑供暖面积、供暖方式、供暖效果等因素。

在采暖系统的施工过程中，需要根据实际需求进行管道的布置，安装供暖设备和温控器等设备，并进行系统的测试和调试，确保采暖系统正常运行。

5. 建筑给、排水及采暖工程的重要性建筑给、排水及采暖工程在建筑领域中起着至关重要的作用。

正常运行的给、排水及采暖系统能够为建筑物提供舒适、安全、健康的居住环境。

给、排水及采暖系统的设计和施工需要专业的知识和技能，这样才能确保系统的正常运行。

在设计过程中，需要考虑到建筑物的实际需求，合理设计供水、排水和采暖系统的布局。

在施工过程中，需要精确安装各种设备，并进行系统的测试和调试。

6. 结论建筑给、排水及采暖工程是建筑领域中不可或缺的部分，它们为建筑物提供了基本的供水、排水和采暖功能。

设计和施工过程中应根据建筑物的需求进行合理布局，确保系统的正常运行。

采暖系统就是设在建筑物内部向建筑物输入一定的热量以保持建筑物内部要求的温度，满足生活和各种工作环境对温度的要求的系统。

笔者认为在采暖设计中首先需对各种采暖系统的特点比较熟悉，然后在实际工程中才能设计出合理的系统，达到建筑物对室内温度的要求。

采暖系统总的来说可分为热水散热器采暖系统，蒸汽散热器采暖系统，辐射采暖系统，热风采暖系统。

在这几个大的分类系统中，每个系统又可分为几种形式，每种形式又有各自不同的适应场所。

现就对这几种系统形式谈一下自己的认识。

热水散热器采暖系统按系统的循环动力分类，可分为重力（自然）循环系统和机械循环系统。

按供水温度分类，可分为高温水采暖系统和低温水采暖系统。

高温水采暖系统供水温度高于100℃，低温水采暖系统供水温度低于100℃。

按供回水的方式分类，可分为上供下回式，上供上回式，下供下回式，下供上回式，上供中回式等。

按散热器的连接方式，可分为垂直式与水平式系统。

按连接散热器的管道数量分类可分为单管系统与双管系统。

按并联环路水的流程分类，可分为同程式系统与异程式系统。

蒸汽采暖系统按照供汽压力可分为高压蒸汽采暖系统、低压蒸汽采暖系统和真空蒸汽采暖系统。

根据立管的数量可分为单管蒸汽采暖系统和双管蒸汽采暖系统。

根据蒸汽干管的位置可分为上供式、中供式和下供式。

根据凝结水回收动力可分为重力回水和机械回水。

辐射采暖系统按热媒种类可分为低温热水辐射采暖，中温热水辐射采暖，高温热水辐射采暖，电热式和燃气式。

热风采暖可分为集中送风，管道送风，悬挂式和落地式暖风机等形式。

热水散热器采暖系统一般用于民用建筑中。

下面就其各种形式特点及适用场所加以一一说明。

重力循环系统不需要外来动力，它是靠供回水的密度差产生的压力差作为循环动力，因而作用压头小，所需管径大，但运行时无噪声，管理简单。

只适用于没有集中供热热源、对供热质量有特殊要求的小型建筑物中。

机械循环的循环动力来自水泵，它适用于大中型集中供热的建筑。

高温水采暖系统的散热器表面温度高，易烫伤皮肤，烤焦有机灰尘，卫生条件及舒适度较差，热水容易发生气化，但可节省散热器用量，供回水温差较大，可减少管道系统管径，降低输送热媒所消耗的电能，主要用于对卫生要求不高的工业建筑及其辅助建筑中。

高层建筑热水采暖系统形式热水采取系统无论是商业建筑还是民用建筑都需要的生活设备，但是高层建筑对热水采暖系统有更高更多的要求，尤其是在倡导节能减排的当今设计，如果设计热水采暖设备以供高层建筑更好的使用，成为重点，但是就目前我国高层建筑热水采暖系统形式来说依然很单一。

接下来，笔者就高层建筑热水采暖系统形式进行具体的概述。

1.分层式采暖系统所谓分层式采暖系统简单的说就是根据高层建筑的层数和高速，将其分为很多个多层单元，这些多层单元都成为独立系统，分别设置一个单独的采暖系统，下面单元的热水采暖系统直接与室外的管网连接，而上面单位的热水采暖系统与下面的有所不同，需要利用隔绝式的方法并且与外网相连，这样就能避免因为水压工况之间的存在着互相影响的情况，并且能够保证散热器符合一定的承压要求。

分层式采暖系统依据热媒温度条件有所不同，可以采取下面的形式：如果出现热媒高水温的现象，就采取换热水器进行隔断连接的方法；而当时热媒水温相对低时，为了降低换热水器大小而导致过多的成本支出，就可以利用双水箱的方式。

这两种形式全面具体值得考虑。

高层建筑热水采暖系统如果利用分层式采暖系统，从本质上说就是利用底层的采暖技术来缓解高层采暖的压力，相对于高层建筑热水采暖技术，我国的底层采暖技术已经很成熟，因为利用这种方式安全可靠。

但是这个系统形式虽然在技术上没有什么问题，但会提高建设成本。

这是因为分层采暖系统有很多个独立的采取系统，这不仅使采暖管道和设备增多了，进而提高了建设成本，还因为分层采暖系统一定要有相关技术层做支持，也就导致了工程成本和建筑面积在一定程度上的消耗，所以在高层建筑中利用分层采暖系统进行热水采暖很难实现，因此很多的专家学者一直都希望找到不同设备层就可以进行高层热水采暖供应的方式，这样才能节约一定的成本。

2.垂直双线单管采暖系统上文中，笔者主要向我们介绍了高层建筑热水采暖的分层采暖系统形式，我们知道虽然它在技术层面上不需要投入太多，但是因为相关的设备太多，因此其成本支出依然很大，那么，除了上述所说的分层热水采暖系统外，还有哪些系统形式呢？接下来，笔者就介绍一下垂直双线单管采暖系统。

第十一章暖通空调第一节采暖采暖是使室内获得热量并保持一定的温度，以达到适宜的生活或丁作条件的技术。

采暖系统由热源、热媒输送设备和散热设备三个主要部分构成。

一、采暖系统（一）采暖系统概述1．采暖系统分类根据三个主要组成部分的位置分为局部采暖系统和集中采暖系统。

根据采暖系统散热给室内的方式不同，分为对流采暖和辐射采暖。

根据热媒不同分为热水采暖系统、蒸汽采暖系统与热风采暖系统。

民用建筑应采用热水作热媒，并应有可靠的水质保证措施；工业建筑，当厂区只有采暖用热或以采暖用热为主时，宜采用高温水作热媒；当厂区供热以工艺用蒸汽为主时，在不违反卫生标准和节能要求的条件下，可采用蒸汽作热媒。

2．采用集中采暖的气候条件（1）累年日平均温度稳定低于或等于5℃的日数大于或等于90d的地区，宜采用集中采暖。

指严寒和寒冷地区，主要包括东北，华北和西北地区。

（2）累年日平均温度稳定低于或等于5℃的日数为60～89天；以及累年日平均温度稳定低于或等于5℃的日数不足60天，但累年日平均温度稳定低于或等于8o C的日数大于或等于75天的地区，其幼儿园、养老院、中小学校、医疗机构等建筑宜采用集中采暖。

3．集中采暖室内计算参数（1 ）民用建筑的主要房间，严寒和寒冷地区的主要房间应采用18 一24 ℃，夏热冬冷地区的主要房间应采用16 一22 ℃，设置值班供暖房间不宜低于5℃：辐射供暖室内设计温度宜降低2℃.（2 ）工业建筑的工作地点，宜采用：轻作业，18 一21 ℃；中作业，16 一18 ℃；重作业，14 一16 ℃；过重作业，12 一14 ℃；（3 ）辅助建筑物及辅助用室，不应低于下列数值：浴室、更衣室，25 ℃；办公室、休息室、食堂，18 ℃；盥洗室、厕所12℃。

（二）热水采暖系统1．热水采暖系统分类（1）按热水在系统内循环的动力可分为重力循环（自然循环）和机械循环两种。

重力循环热水采暖系统不需电力，但作用半径小。

只适合用于半径不大于50m，3层以下的小型建筑，如图5—1所示。

第6章建筑采暖系统0.采暖系统概述1.采暖系统的分类与选择2采暖系统的热负荷与计算3.热源4.采暖设备及附件6.0 采暖系统概述1.建筑采暖系统：为了维持建筑物室内所需的空气温度而向其供给相应的热量所需的工程设施。

2.建筑采暖系统的任务和目的：满足人们日常生活和社会生产所需要的大量的热能。

3.建筑采暖工程的应用历史19世纪初期，开始用锅炉产生的蒸汽或热水来采暖。

1877年，美国建成了区域采暖系统。

二战后，区域采暖技术得到普遍应用（俄罗斯和东欧以热电厂作为热源，美国和西欧以区域锅炉房为主）我国，解放后得到较大发展，主要热源为热电厂、区域锅炉房和分散锅炉房。

6.1 采暖系统的分类与选择6.1.0 采暖系统组成与分类6.1.1 热水采暖系统6.1.2 高层建筑热水采暖系统6.1.3 蒸汽采暖系统6.1.4 热风采暖系统6.1.5 辐射采暖6.1.6 采暖系统热媒的选择6.1.7 采暖系统的管路布置和敷设6.1.0 采暖系统组成与分类所有采暖系统都是由以下三个主要部分组成：（1）热源：使燃料燃烧产生热，将热媒加热成热水或蒸汽的部分，如锅炉房、热交换站等。

（2）输热管道：供热管道是指热源和散热设备之间的连接管道，将热媒输送到各个散热设备。

（3）散热设备：将热量传至所需空间的设备，如散热器、暖风机等。

6.1.0 采暖系统组成与分类● 1.按热媒种类分类●热水采暖系统：以热水为热媒，主要用于民用建筑。

●蒸汽采暖系统：以水蒸气为热媒，主要用于工业建筑。

●热风采暖系统：以热空气为热媒，主要用于大型工业车间。

● 2.按设备相对位置分类●局部采暖系统：热源、热网、散热器三部分在构造上合在一起的采暖系统，如火炉采暖、煤气采暖和电热采暖。

●集中采暖系统：热源和散热设备分别设置，用热网相连接，由热源向各个房间或建筑物供给热量的采暖系统。

●区域供暖系统：以集中供热的热网作为热源，用以满足一个建筑群或一个区域供暖用热需要的系统。

建筑采暖系统分类
1. 水暖系统：
（1）单管暖气系统：单管暖气系统是一种简单的采暖系统，
它采用单管循环方式，即热水从热源（如热水器）流入暖气片，然后再回到热源。

（2）双管暖气系统：双管暖气系统是一种比单管暖气系统更
复杂的采暖系统，它采用双管循环方式，即热水从热源（如热水器）流入暖气片，然后再回到热水器，再从热水器流入暖气片，从而形成一个循环。

2. 蒸汽采暖系统：蒸汽采暖系统是一种采用蒸汽作为热源的采暖系统，它采用蒸汽从锅炉流入暖气片，然后再回到锅炉，形成一个循环。

3. 地暖系统：地暖系统是一种采用地温作为热源的采暖系统，它采用地温从地下流入暖气片，然后再回到地下，形成一个循环。
