建筑设备采暖系统

建筑设备—供暖工程1. 简介建筑供暖工程是指为建筑物提供舒适的室内温度和热水的技术和设备。

在冷气困扰的寒冬季节，供暖工程起着至关重要的作用。

本文将介绍供暖工程的一些基本知识、常用供暖设备和供暖系统的分类。

2. 基本知识2.1 热平衡在供暖工程中，热平衡是一个重要的概念。

热平衡是指建筑物内部的热量损失等于供暖设备提供的热量。

只有在热平衡的状态下，建筑物才能保持恒定的室内温度。

2.2 热负荷热负荷是指建筑物所需的热量。

它取决于建筑物的大小、结构、保温性能、地理位置等因素。

了解热负荷可以帮助工程师选择合适的供暖设备和设计恰当的供暖系统。

2.3 供暖设备常见的供暖设备包括锅炉、辐射器、空气加热器等。

这些设备根据燃料种类和工作方式的不同，可以满足不同建筑物的供暖需求。

3. 常用供暖设备3.1 锅炉锅炉是供暖工程中最常见的设备之一。

它通过燃烧燃料产生热水或蒸汽，然后将其输送到建筑物中的辐射器或其他热交换设备，以供暖。

锅炉可以使用天然气、燃油、煤等多种燃料。

3.2 辐射器辐射器是将锅炉产生的热量传送到室内空间的设备。

辐射器有多种类型，包括铸铁辐射器、钢制辐射器和铜铝复合辐射器等。

它们通常安装在室内墙壁或地板下，通过辐射热量使房间保持温暖。

3.3 空气加热器空气加热器通过将室外空气加热并输送到建筑物中，实现供暖效果。

它通常由燃烧燃料产生热量，然后通过风扇或通风系统将热空气均匀地分布到建筑物各个区域。

4. 供暖系统分类供暖系统根据供热介质和供热方式的不同，可以分为多种类型。

4.1 热水供暖系统热水供暖系统通过热水流动来传递热量。

这种系统通常使用锅炉作为供热装置，将加热后的热水通过管道输送到辐射器或其他热交换设备，然后将热量传递给空气，让室内保持温暖。

4.2 蒸汽供暖系统蒸汽供暖系统与热水供暖系统类似，但供热介质是蒸汽而不是热水。

在这种系统中，锅炉产生蒸汽，然后通过管道输送到辐射器。

辐射器会将蒸汽冷凝成水释放热量，并将剩余的蒸汽回流到锅炉中重新加热。

四、采暖系统的主要设备及附件(⼀)散热器散热器是应⽤最⼴，最普遍的散热设备，散热器按传热⽅式分为辐射散热器和对流散热器。

后者对流散热量⼏乎占100％，相对对流散热器⽽⾔，其他⼤多数散热器同时以对流和辐射散热，称为辐射散热器或散热器。

散热器按材质分为铸铁散热器、钢制散热器、铝制散热器及塑料散热器等。

1．铸铁散热器它是由铸铁浇铸⽽成的，加⼯制造成本低，结构简单，耐腐蚀，使⽤寿命长，热稳定性能好，但⾦属耗量⼤，笨重，承压能⼒⼩(0．5MPa)，不宜⽤于⾼层建筑，⽽在热⽔及低压蒸汽采暖⼯程中⼴泛应⽤。

2．钢制散热器钢制散热器制造⼯艺先进，适合于⾃动化⽣产，外形美观，⾦属耗量少，重量轻，运输组装⼯作量少，承压能⼒较⾼（0．8～1．0MPa)，可⽤于⾼层建筑。

钢制散热器⼀般由薄钢板冲压焊接⽽成，耐腐蚀性较差。

3．铝制散热器铝制散热器外观美观，重量轻，传热效率⾼，但造价较⾼。

热⽔采暖系统选⽤散热器时，钢制散热器与铝制散热器不应在同⼀热⽔采暖系统中使⽤。

铝制散热器与热⽔采暖系统管道应注意采⽤等电位连接。

4．选择散热器的原则(1)散热器的⼯作压⼒，应满⾜系统的⼯作压⼒，并符合国家现⾏有关产品标准的规定；(2)具有腐蚀性⽓体的⽣产⼚房或相对湿度较⼤的房间，宜采⽤铸铁散热器；(3)采⽤钢质散热器时，应采⽤闭式系统，并满⾜产品对⽔质的要求。

在⾮采暖季节采暖系统应充⽔保养；蒸汽采暖系统不应采⽤钢制柱型、板型和扁管等散热器；(4)采⽤铝制散热器时，应选⽤内防腐型散热器，并满⾜产品对⽔质的要求；(5)安装热量表和恒温阀的热⽔采暖系统不宜采⽤⽔流通道内有粘砂的铸铁等散热器。

5．散热器的布置原则(1)散热器宜装在外墙窗台下，当安装或布置管道有困难时，也可靠内墙安装；(2)两道外门之间的门⽃内，不应设置散热器；(3)楼梯间的散热器，宜分配在底层或按⼀定⽐例分配在下部各层；(4)散热器宜明装。

暗装时装饰罩应有合理的⽓流通道，⾜够的通道⾯积，并⽅便维修；(5)幼⼉园的散热器必须暗装或加防护罩；(6)有冻结危险的楼梯间或其他有冻结危险的场所，应由单独的⽴、⽀管供暖。

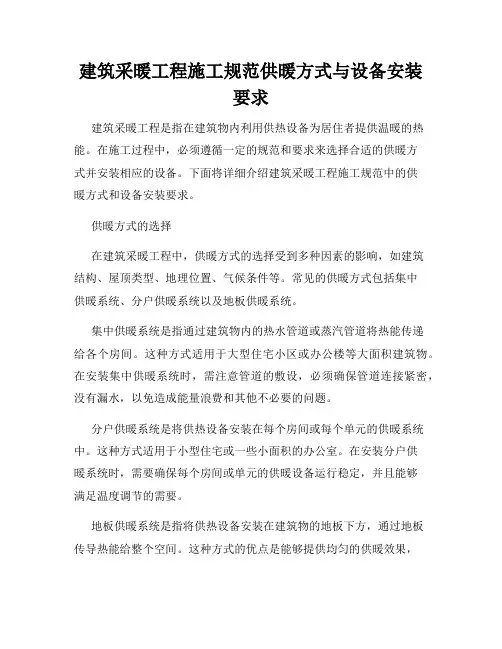

建筑采暖工程施工规范供暖方式与设备安装要求建筑采暖工程是指在建筑物内利用供热设备为居住者提供温暖的热能。

在施工过程中，必须遵循一定的规范和要求来选择合适的供暖方式并安装相应的设备。

下面将详细介绍建筑采暖工程施工规范中的供暖方式和设备安装要求。

供暖方式的选择在建筑采暖工程中，供暖方式的选择受到多种因素的影响，如建筑结构、屋顶类型、地理位置、气候条件等。

常见的供暖方式包括集中供暖系统、分户供暖系统以及地板供暖系统。

集中供暖系统是指通过建筑物内的热水管道或蒸汽管道将热能传递给各个房间。

这种方式适用于大型住宅小区或办公楼等大面积建筑物。

在安装集中供暖系统时，需注意管道的敷设，必须确保管道连接紧密，没有漏水，以免造成能量浪费和其他不必要的问题。

分户供暖系统是将供热设备安装在每个房间或每个单元的供暖系统中。

这种方式适用于小型住宅或一些小面积的办公室。

在安装分户供暖系统时，需要确保每个房间或单元的供暖设备运行稳定，并且能够满足温度调节的需要。

地板供暖系统是指将供热设备安装在建筑物的地板下方，通过地板传导热能给整个空间。

这种方式的优点是能够提供均匀的供暖效果，并且不占用室内空间。

在安装地板供暖系统时，需要确保地面的平整度和散热效率，以免影响供暖效果。

设备安装要求无论采用何种供暖方式，都需要遵循一定的设备安装要求，以确保供热设备的正常运行和使用安全。

以下是建筑采暖工程施工规范中的一些设备安装要求：1. 供热设备需符合相关标准和规范，具备合法的产品认证和质量保证。

2. 热源设备的安装位置和通风要求需满足相关规定，避免设备运行过程中产生过热或氧气不足等安全隐患。

3. 管道的安装需遵循相关的施工规范，确保管道连接牢固、没有漏水，并且能够承受正常运行过程中的压力。

4. 安全阀及其他保护装置的安装是保障供热设备正常运行和使用安全的重要环节，需按照规范要求进行安装，确保其稳定可靠。

5. 控制系统的安装需满足温度控制的需要，并确保系统的稳定性和可靠性。

建筑热工设计分区
建筑热工设计分区包括分布式供热系统、集中供热系统、工业热水换气系统和低温空调系统，它们在建筑热工设计中发挥重要作用。

接下来，将对上述分区进行详细介绍：
一、分布式供热系统
分布式供热系统也称“支管供暖”，它将采暖设备安装在室内或室外，以满足建筑供热需求。

分布式供热采用的是蒸汽、热水和热风来进行供热，这些设备可以调节温度，因此能提高供热效率，同时也能有效降低能耗。

二、集中供热系统
集中供热系统是一种分布式供暖形式，这种系统将多个建筑及其附属设施的供热，全部交由一个中心热力站（CCHP）或冷热热源站进行操作，由中心站调度输出热量给所有分散地点。

这种供热系统可以减少设备数量，降低单位供热面积的能耗，并保证设施的安全性。

三、工业热水换气系统
工业热水换气系统是一种供热换气系统，采用的是热水作为储能媒介，可在室内密闭空间内将空气用热变换和搅拌作业，有效地提高室内空气温度，从而改善室内环境。

四、低温空调系统
低温空调系统通常由水冷式空调机、循环水泵、热交换器等设备组成，它采用一个封闭的水循环，通过水空调设备，将热量从室内传送到冷却机组，对室内空气的温度进行调节，维持室内恒温。

建筑设备工程之采暖工程概述采暖工程的设计和施工需要考虑到建筑的结构特点、建筑的使用性质、当地气候条件等因素。

一般而言，采暖系统分为集中供暖和分户供暖两种方式。

集中供暖系统通过集中供热设备将热水或蒸汽输送到建筑各个区域，而分户供暖系统则是每个房间都有自己的供暖设备，如壁挂炉或者暖风机。

在采暖系统的选择上，除了要考虑建筑的使用需求外，还需要充分考虑能源的可持续性和系统的运行成本。

目前，随着环保意识的提升，可再生能源在采暖工程中的应用也越来越受到重视，如太阳能、地源热能等。

在采暖工程的施工中，除了要满足相关的安全标准外，还需要考虑到系统的稳定性和节能性。

此外，采暖系统的运行管理也是至关重要的一环，保养维护工作需要时刻跟进，以确保系统的正常运行和服务寿命。

总之，采暖工程在建筑设备工程中起着至关重要的作用，它不仅关系到建筑内部的舒适度，更关系到能源消耗和环境保护等重要问题。

因此，在设计、施工和运行管理中均需严谨认真，以确保系统的高效稳定运行。

很高兴看到您对采暖工程的重视。

继续往下阐述：采暖工程在建筑设备工程中的作用不仅仅是为了保持室内温度的舒适度，更重要的是为了提高建筑能源利用效率，降低能源消耗，以及减少对环境的影响。

在采暖工程中，随着技术的发展和能源政策的调整，越来越注重环保、节能和可持续性。

因此，可再生能源在采暖工程中的应用越来越受到重视。

例如，利用太阳能热水系统进行供暖、采用地源热泵等技术，可以有效减少对传统能源的依赖，降低能源消耗，也有利于减少大气污染和温室气体排放。

采暖系统的选择也至关重要。

根据建筑的特点和使用需求，选择合适的采暖方式和设备是非常重要的。

除了传统的集中供暖和分户供暖系统外，还有一些新型的供暖方式，例如地板辐射供暖、空气源热泵供暖等，这些新技术在能源利用效率和舒适度上都有一定的优势。

在采暖工程的施工中，安全和质量是永远排在首位的。

需要密切关注相关的施工标准和规范，确保采暖设备的安装和管道系统的铺设符合标准要求，保证系统的稳定性和可靠性。

第十一章暖通空调第一节采暖采暖是使室内获得热量并保持一定的温度，以达到适宜的生活或丁作条件的技术。

采暖系统由热源、热媒输送设备和散热设备三个主要部分构成。

一、采暖系统（一）采暖系统概述1．采暖系统分类根据三个主要组成部分的位置分为局部采暖系统和集中采暖系统。

根据采暖系统散热给室内的方式不同，分为对流采暖和辐射采暖。

根据热媒不同分为热水采暖系统、蒸汽采暖系统与热风采暖系统。

民用建筑应采用热水作热媒，并应有可靠的水质保证措施；工业建筑，当厂区只有采暖用热或以采暖用热为主时，宜采用高温水作热媒；当厂区供热以工艺用蒸汽为主时，在不违反卫生标准和节能要求的条件下，可采用蒸汽作热媒。

2．采用集中采暖的气候条件（1）累年日平均温度稳定低于或等于5℃的日数大于或等于90d的地区，宜采用集中采暖。

指严寒和寒冷地区，主要包括东北，华北和西北地区。

（2）累年日平均温度稳定低于或等于5℃的日数为60～89天；以及累年日平均温度稳定低于或等于5℃的日数不足60天，但累年日平均温度稳定低于或等于8o C的日数大于或等于75天的地区，其幼儿园、养老院、中小学校、医疗机构等建筑宜采用集中采暖。

3．集中采暖室内计算参数（1 ）民用建筑的主要房间，严寒和寒冷地区的主要房间应采用18 一24 ℃，夏热冬冷地区的主要房间应采用16 一22 ℃，设置值班供暖房间不宜低于5℃：辐射供暖室内设计温度宜降低2℃.（2 ）工业建筑的工作地点，宜采用：轻作业，18 一21 ℃；中作业，16 一18 ℃；重作业，14 一16 ℃；过重作业，12 一14 ℃；（3 ）辅助建筑物及辅助用室，不应低于下列数值：浴室、更衣室，25 ℃；办公室、休息室、食堂，18 ℃；盥洗室、厕所12℃。

（二）热水采暖系统1．热水采暖系统分类（1）按热水在系统内循环的动力可分为重力循环（自然循环）和机械循环两种。

重力循环热水采暖系统不需电力，但作用半径小。

只适合用于半径不大于50m，3层以下的小型建筑，如图5—1所示。

第6章建筑采暖系统0.采暖系统概述1.采暖系统的分类与选择2采暖系统的热负荷与计算3.热源4.采暖设备及附件6.0 采暖系统概述1.建筑采暖系统：为了维持建筑物室内所需的空气温度而向其供给相应的热量所需的工程设施。

2.建筑采暖系统的任务和目的：满足人们日常生活和社会生产所需要的大量的热能。

3.建筑采暖工程的应用历史19世纪初期，开始用锅炉产生的蒸汽或热水来采暖。

1877年，美国建成了区域采暖系统。

二战后，区域采暖技术得到普遍应用（俄罗斯和东欧以热电厂作为热源，美国和西欧以区域锅炉房为主）我国，解放后得到较大发展，主要热源为热电厂、区域锅炉房和分散锅炉房。

6.1 采暖系统的分类与选择6.1.0 采暖系统组成与分类6.1.1 热水采暖系统6.1.2 高层建筑热水采暖系统6.1.3 蒸汽采暖系统6.1.4 热风采暖系统6.1.5 辐射采暖6.1.6 采暖系统热媒的选择6.1.7 采暖系统的管路布置和敷设6.1.0 采暖系统组成与分类所有采暖系统都是由以下三个主要部分组成：（1）热源：使燃料燃烧产生热，将热媒加热成热水或蒸汽的部分，如锅炉房、热交换站等。

（2）输热管道：供热管道是指热源和散热设备之间的连接管道，将热媒输送到各个散热设备。

（3）散热设备：将热量传至所需空间的设备，如散热器、暖风机等。

6.1.0 采暖系统组成与分类● 1.按热媒种类分类●热水采暖系统：以热水为热媒，主要用于民用建筑。

●蒸汽采暖系统：以水蒸气为热媒，主要用于工业建筑。

●热风采暖系统：以热空气为热媒，主要用于大型工业车间。

● 2.按设备相对位置分类●局部采暖系统：热源、热网、散热器三部分在构造上合在一起的采暖系统，如火炉采暖、煤气采暖和电热采暖。

●集中采暖系统：热源和散热设备分别设置，用热网相连接，由热源向各个房间或建筑物供给热量的采暖系统。

●区域供暖系统：以集中供热的热网作为热源，用以满足一个建筑群或一个区域供暖用热需要的系统。
