暖通空调CAD标准

【百科】暖通空调CAD图例符号大全与画法工艺管道施工图常用图例：水、汽管道阀门和附件图例：调控装置及仪表图例：常见阀门：给水排水设备：仪表：管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。

标高应以m为单位，并应精确到cm或mm。

2、标高符号应以直角等腰三角形表示。

当面标准层较多时，可只标注与本层楼（地）板面的相对标高。

3、水、汽管道所标高未予说明时，应表示为管中心标高。

4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。

5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。

当不采用此方法标注时，应进行说明。

6、平面图中无坡度要求的管道标高可标注在管道截面尺寸后的括号内。

必要时，应在标高数字前加“底”或“顶”的字样。

相对标高的画法管道截面尺寸的标注符号及画法：1、低压流体输送用焊接管道规格应标注公称通径或压力。

公称通径的标记应由字母“DN”后跟一个以亳米表示的数值组成；公称压力的代号应为“PN”。

2、输送流体用无缝钢管、螺旋缝或直缝焊接钢管、铜管、不锈钢管，当需要注明外径和壁厚时，应用“D（或Φ）外径×壁厚”表示。

在不致引起误解时，也可采用公称通径表示。

3、塑料管外径应用“de”表示。

4、圆形风管的截面定型尺寸应以直径“Φ”表示，单位应为mm.5、矩形风管（风道）的截面定型尺寸应以“A×B”表示。

“A”应为该视图投影面的边长尺寸，“B”应为另一边尺雨。

A、B单位均应为mm。

6、水平管道的规格宜标注在管道的上方；竖向管道的规格宜标注在管道的左侧。

双线表示的管道，其规格可标注在管道轮廓线内。

管道截面尺寸的画法多条管线的规格标注方法：多条管线规格的画法风口、散流器表示方法：风口、散流器的表示方法定位尺寸的表示方法：定位尺寸的表示方式单线管道转向的画法：单线管道转向的画法双线管道转向的画法：双线管道转向的画法单线管道分支的画法：单线管道分支的画法双线管道分支的画法：双线管道分支的画法管道断开的画法平面图、剖视图中管道因重叠、密集需断开时，应采用断开画法。

线型及其含义:用途0, 5ft尺寸.标關.角度等标注线及引出线*建筑物轮《(0. 25*a筑布置的家ft.绿化等《非本专业设备轮魔麗线粗一一b 中粗0. lb回水管线及单根表示的管道被«挡的部分本专业设备及双线表示的管道被遮捋的轮*#线中- 0. 5b_地下管沟.改ft前风骨的轮« 线.示意性连线1细 6 25*非本专业虚线丧示的设备轮廉尊波浪中0.56单线表示的软ft线细1 0.25* '断开界线单点氏画线1 *■ ! 40・ 256轴线.中心线双点长画线■ ■ • ■«S+v-v ■- B 1 ■- ■. 一 '0. 256-假ffi或工艺设笛轮《线折断线0. 256断开界线比例:图名常用比例可用比例剖面图 1： 50X 1： 1001： 150. n 200局部放大图* 1： 25. 1： 30s 1： 150. 1：管沟断面图 l! 20. 1： 50. Is 1100200索引图.详IS1； 2, 1： 5、 1； 10.1； 20工艺管道施工图常用图例:名称 闸潤 异径管图例压力调节潤 升降式止回阀 堵板 旋启式止回阀减压阀 法兰 电动闸阀 法兰连接 丝堵 11滾动闸ifla人口 自动截门流量孔板 放气管浮力调节阀地漏 开启放汽阀 A自动放气阀压力義挡住阀 疏水器 门型补偿器 套管补偿器rU 型压力義自动记录压力表 水银温度计室外架空煤气道 管单层支架 室外架空煤气道 管摇摆支架 漏气檢查点名称图例名称图例离心水泵防火器手摇泵地沟U型膨胀穴喷射泵地沟安装孔热交换器立式油水分离S（用于压缩空气）DgW80卧式油水分离器（用于压缩空气）Dg5=100H2H导向支架L J DZ E地沟及检查井弹賛支（吊）架单、双、三接头立式集水器（用于压缩空气）地沟排风口吊架DJ流量表亠TXHD)水、汽管道阀门和附件图例:序号名称备注2930疏水器31减压阀直通型（或反冲32型）除污器左高右低33除垢仪3435矩形补偿器36套¥补偿器37波纹《补偿器38弧形补偿器39球形补偿器40伴热S4 1保护套管42爆破膜43阻火器44 4546 47节流孔板.减压孔板快速接头介质流向（本贴转自暖通南社）在管道断开处时;流向符号宜标注在管道中心线上.其余可同簣径标注位置坡度数值不宜与管坡度及坡向道起.止点标高同时标注。

暖通空调制图标准
暖通空调制图标准是指应用于建筑物中的暖通空调系统相关图标的标准。

这些图标被广泛应用于建筑物设计、施工、维护和管理等领域，以便提高暖通空调系统的效率和可靠性。

暖通空调制图标准主要包括以下几个方面：首先，标准应该规定暖通空调系统中各个组件的图标，例如风机、冷凝器、蒸发器等。

其次，标准应该规定不同类型的暖通空调系统的图标，例如集中式空调、分体式空调、VRV空调等。

此外，标准还应该规定图标的尺寸、颜色、线型、填充等具体细节，以确保图标的可读性和易于识别。

暖通空调制图标准的制定和实施对于建筑物设计、施工、维护和管理等方面都具有重要意义。

一方面，标准化的图标可以提高工作效率，减少人为错误。

另一方面，标准化的图标可以提高暖通空调系统的可靠性和安全性，减少设备故障和事故发生的可能性。

总之，暖通空调制图标准是建筑物暖通空调系统设计、施工、维护和管理等领域不可或缺的标准化工具。

其制定和实施将有助于提高工作效率，确保系统可靠性和安全性，从而为建筑物的舒适和节能做出贡献。

暖通空调制图标准
在暖通空调制图标准中，主要包括了图纸的编制要求、图样的规范、图形符号、文字标注、尺寸标注等内容。

首先，图纸的编制要求包括了图纸的纸张规格、图幅的设置、图纸的折叠和装订等方面的要求。

其次，图样的规范包括了图样的线条、符号、颜色、字体等方面的规定。

图样的规范对于图纸的清晰度和美观度有着重要的影响。

再者，图形符号是暖通空调制图中常用的符号，它们代表了不同的设备、管道、阀门等。

图形符号的使用要符合规范，便于施工单位的理解和施工。

另外，文字标注和尺寸标注也是暖通空调制图中必不可少的内容，它们对于图纸的准确性和完整性有着重要的影响。

在暖通空调制图标准的制定过程中，需要考虑到实际的施工和监理情况，保证制图标准的可行性和实用性。

同时，还需要考虑到技术的更新和发展，保证制图标准的时效性和先进性。

只有这样，才能保证暖通空调制图标准的科学性和有效性。

暖通空调制图标准的遵守和执行，对于暖通空调工程的设计、施工和监理具有重要的意义。

只有严格按照标准进行制图，才能保证图纸的准确、清晰、规范，便于施工和监理单位的审核和施工。

同时，也能够提高工程的质量和安全，保证工程的顺利进行和顺利
竣工。

总的来说，暖通空调制图标准是暖通空调工程设计中不可或缺
的一部分，它的制定和执行对于工程的质量和安全具有重要的意义。

只有严格按照标准进行制图，才能保证工程的顺利进行和顺利竣工。

希望各相关单位和人员都能够重视暖通空调制图标准，严格执行，
共同维护工程的质量和安全。

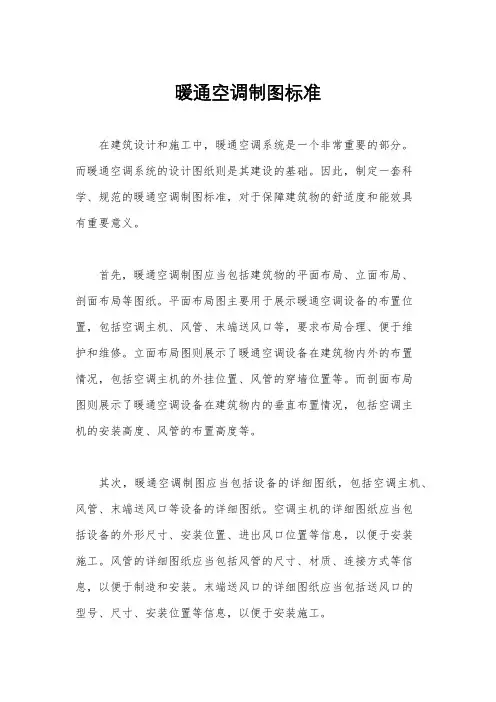

暖通空调制图标准在建筑设计和施工中，暖通空调系统是一个非常重要的部分。

而暖通空调系统的设计图纸则是其建设的基础。

因此，制定一套科学、规范的暖通空调制图标准，对于保障建筑物的舒适度和能效具有重要意义。

首先，暖通空调制图应当包括建筑物的平面布局、立面布局、剖面布局等图纸。

平面布局图主要用于展示暖通空调设备的布置位置，包括空调主机、风管、末端送风口等，要求布局合理、便于维护和维修。

立面布局图则展示了暖通空调设备在建筑物内外的布置情况，包括空调主机的外挂位置、风管的穿墙位置等。

而剖面布局图则展示了暖通空调设备在建筑物内的垂直布置情况，包括空调主机的安装高度、风管的布置高度等。

其次，暖通空调制图应当包括设备的详细图纸，包括空调主机、风管、末端送风口等设备的详细图纸。

空调主机的详细图纸应当包括设备的外形尺寸、安装位置、进出风口位置等信息，以便于安装施工。

风管的详细图纸应当包括风管的尺寸、材质、连接方式等信息，以便于制造和安装。

末端送风口的详细图纸应当包括送风口的型号、尺寸、安装位置等信息，以便于安装施工。

此外，暖通空调制图还应当包括系统的控制图纸。

控制图纸应当包括暖通空调系统的控制原理图、控制逻辑图、控制接线图等。

控制原理图展示了系统的工作原理，包括传感器、执行器、控制器等的连接关系。

控制逻辑图展示了系统的控制逻辑，包括温度控制、湿度控制、新风控制等。

控制接线图则展示了系统的控制接线方式，包括传感器、执行器、控制器等的接线方式。

最后，暖通空调制图还应当包括系统的施工图纸。

施工图纸应当包括暖通空调系统的施工平面图、施工立面图、施工剖面图等。

施工平面图展示了施工现场的平面布置情况，包括吊顶、设备基础、风管吊架等。

施工立面图展示了施工现场的立面布置情况，包括吊顶、设备基础、风管吊架等。

施工剖面图展示了施工现场的剖面布置情况，包括吊顶、设备基础、风管吊架等。

总之，暖通空调制图标准对于保障建筑物的舒适度和能效具有重要意义。

∙
∙
本图纸为套控制原理图,包括对风机,加热器,加湿器,杀菌灯,主接触器,中间继电器等的控制。

适用于医院，学校，餐饮，酒店，宾馆，办公室，会议室等。

图纸格式为dwg，希望对您有所帮助，以下是图纸的部分内容：
控制原理图1：
控制原理图2：
（二）
∙
∙
本图纸为暖通空调控制大样cad图，内容有各种控制原理图，分水供水及新风开挂控制图等等，图纸的格式为dwg，希望对您有帮助，以下是图纸的部分内容：
标准层分区供水及新风开关控制示意图
风机盘管冷热控制原理图
空调机组控制原理图
（三）
∙
∙

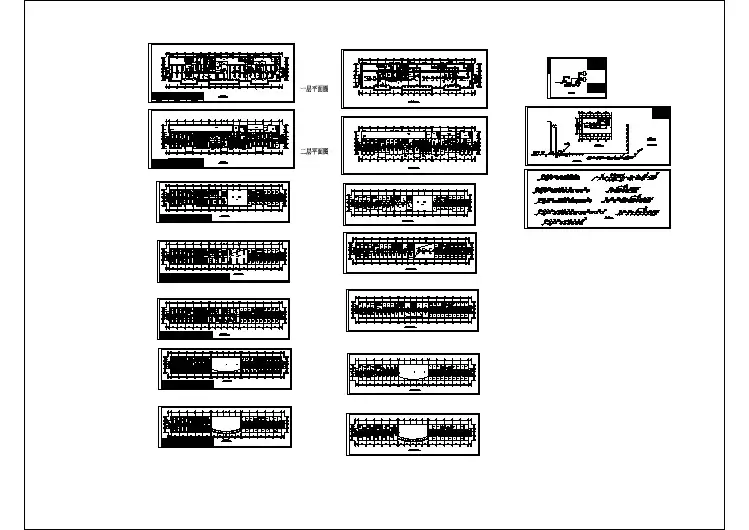

本图纸为办公楼空调cad平面图，内容有各层风路、水路平面图、风系统、水系统原理图，以及剖面图，施工说明等等，希望对您有帮助，以下是本图纸的部分内容：
一层空调风路平面图
空调机房建平面图
（四）
∙
∙
内容介绍：

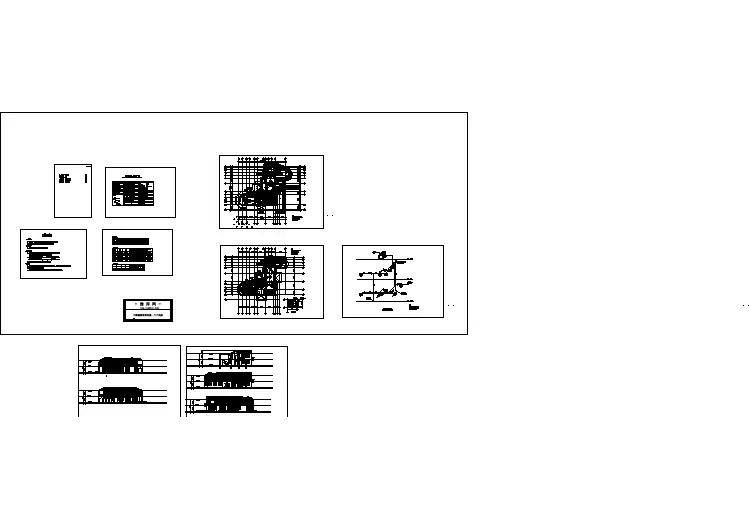

本图纸为一套空调图纸集，图纸格式为dwg，希望对您有帮助，以下是图纸的部分内容：
地下一层平面图：
五层平面图。

暖通空调制图标准暖通空调制图标准，是空调安装行业和暖通行业重要的一项细化图纸制作标准，是被广泛运用于暖通空调安装实施中的一部分。

暖通空调制图标准具有重要的作用，它可以帮助空调设计师和安装工程师更好地设计和安装暖通空调系统，从而更有效地节约能源。

暖通空调制图标准的要求包括：1）图标的绘制要求：选择图纸的比例，绘制图标的文字，以及使用不同的颜色来表示不同的空调部件；2）空调设备操作要求：空调安装工程师必须要清楚地指出空调设备的安装位置，设备接口处理要求，电源线路管道安装等；3）空气质量要求：空调安装工程师必须要清楚地表示在空调安装过程中，需要考虑的空气温度，湿度，气流等空气质量参数；4）其他相关要求：暖通空调的安装工程师还需要注意室外环境的评估，以及其他可能影响暖通空调安装的因素。

从上述可以看出，暖通空调安装工程师在设计和安装暖通空调系统时，必须要按照暖通空调制图标准进行操作，更要注意表示空调设备、电源线路、管道、空气质量等参数，以保证空调设备的正确安装和安全使用。

暖通空调制图标准也在不断改进与优化，同时也引入了新的科学技术和新的技术材料，更有效地满足了空调安装的实际要求。

比如，随着节能环保意识的提高，空调设备安装过程中要求更加充分地考虑对空气质量的影响，加强对管道的安装和拆卸要求，甚至在安装时添加抗静电和抗冲击的材料以确保设备的安全性能等。

此外，暖通空调制图标准在推动新技术应用方面也发挥了重要作用。

比如，新型空调设备和智能暖通空调系统的普及，需要有先进的新制图标准来对空调设备的安装进行规范化的控制，以充分满足新型空调设备的安装要求。

总之，暖通空调制图标准具有十分重要的作用，不仅可以帮助暖通行业更好地实施空调安装工作，更可以推动暖通行业的技术更新，实现更高效的空调系统设计和安装，从而更有效地节省能源和资源。

暖通空调制图标准暖通空调制图标准是指在暖通空调系统设计和施工过程中，对于相关图纸的编制和标注所需遵循的规范和要求。

这些标准的制定和执行，对于保障暖通空调系统的设计质量、施工质量以及后期运行维护具有重要意义。

本文将从暖通空调制图的内容要求、标注规范、图纸审核和管理等方面进行详细介绍。

首先，暖通空调制图的内容要求包括建筑平面布置图、剖面图、立面图、管道布置图、设备布置图、细部图等。

其中，建筑平面布置图需要标注有建筑物的布置尺寸、结构柱、梁、墙体等信息；剖面图需要标注有建筑物的剖面尺寸、结构柱、梁、墙体以及暖通空调系统的布置情况；立面图需要标注有建筑物的立面尺寸、开窗、遮阳、幕墙等信息；管道布置图需要标注有管道的布置情况、尺寸、高差等信息；设备布置图需要标注有设备的布置位置、尺寸、周边空间等信息；细部图需要标注有暖通空调系统的细节构造、连接方式等信息。

这些内容要求的制定，是为了确保暖通空调系统的设计和施工能够满足建筑物的使用需求，并且便于后期的运行和维护。

其次，暖通空调制图的标注规范包括文字标注、符号标注、尺寸标注等。

文字标注需要采用统一的文字样式、字体、字号，并且要求标注清晰、准确、易懂；符号标注需要采用统一的符号图例，确保标注的一致性和规范性；尺寸标注需要采用统一的标注方法和尺寸精度，确保标注的准确性和可读性。

这些标注规范的执行，是为了确保暖通空调制图的可读性和准确性，减少因标注错误而导致的施工问题和后期维护困难。

此外，暖通空调制图的图纸审核和管理也是至关重要的。

在图纸编制完成后，需要进行专业人员的审核，确保图纸的合规性和准确性；同时，还需要建立健全的图纸管理制度，确保图纸的存档、备份和传递，以便后期的查阅和使用。

图纸审核和管理的落实，是为了确保暖通空调系统的设计和施工能够符合相关标准和要求，保障建筑物的使用安全和舒适性。

综上所述，暖通空调制图标准的制定和执行对于暖通空调系统的设计、施工和运行具有重要意义。

线型及其含义：比例：水、汽管道代号：工艺管道施工图常用图例：水、汽管道阀门和附件图例：给排水、采暖常用图例：通风空调工程常用图例：风道代号：风道、阀门及附件图例：风口和附件代号：暖通空调设备图例：调控装置及仪表图例：各种执行机构可与风阀、水阀组合表示相应功能的控制阀门。

消防工程基本图形符号：消防工程灭火器符号：消防工程固定灭火器系统符号：消防工程灭火设备安装处符号：消防设施：消防工程自动报警设备符号：管道图例：管道附件：管道连接：管件：常见阀门：给水配件：小型给水排水构筑物：给水排水设备：仪表：管道和设备布置平面图、剖面图示例：管道和设备布置平面图应按假象除去上层板后俯视规则绘制，其相应的垂直剖面图应在平面图中表明剖切符号。

标准层平面图平、剖面示例平面图、剖面图索引符号的画法：平面图、剖面图中的局部需另绘详图时，应在平、剖面图上标注索引符号。

索引符号的画法见下图。

索引符号的画法内视符号画法：当表示局部位置的相互关系，在平面图上应标注内视符号。

内视符号画法系统编号：1、一个工程设计中同时有供暖、通风、空调等两个及以上的不同系统时，应进行系统编号。

2、暖通空调系统编号、入口编号，应由系统代号和顺序号组成。

3、系统代号用大写拉丁字母表示，顺序号用阿拉伯数字表示。

当一个系统出现分支时，可采用下图的画法。

系统代号立管号的画法竖向布置的垂直管道系统，应标注立管号，在不一致引起误解时，可只标注序号，但应与建筑轴线编号有明显区别。

立管号的画法管道相对标高的画法：1、在无法标注垂直尺寸的图样中，应标注标高。

标高应以m为单位，并应精确到cm或mm。

2、标高符号应以直角等腰三角形表示。

当面标准层较多时，可只标注与本层楼（地）板面的相对标高。

3、水、汽管道所标高未予说明时，应表示为管中心标高。

4、水、汽管道标注管道外底或顶标高时，应在数字前加“底”或“顶”字样。

5、矩形风管所注标高应表示管底标高；圆形风管所注标高应表示管中心标高。

暖通空调制图标准暖通空调制图是建筑工程中的重要一环，它直接关系到建筑物内部的通风、空调、供暖等系统的设计和施工。

因此，暖通空调制图的标准化对于保障建筑工程质量、提高施工效率、降低成本具有重要意义。

本文将就暖通空调制图标准进行详细介绍。

首先，暖通空调制图应符合国家相关标准和规范，如《建筑给排水及采暖通风工程设计规范》、《建筑电气设计规范》等。

这些标准规范的制定是为了保障建筑工程的安全性、可靠性和节能性，因此在进行暖通空调制图设计时，必须严格遵守这些标准和规范的要求。

其次，暖通空调制图应包括建筑物的布局图、管道系统图、设备安装图等内容。

布局图应清晰明了地展示建筑物内部的各个功能区域，管道系统图应详细标注管道的走向、连接方式、管径等信息，设备安装图应准确标注各种暖通空调设备的安装位置、尺寸、连接方式等信息。

这些图纸的制作应当符合工程制图的相关规范，保证图纸的准确性和可读性。

此外，暖通空调制图应考虑建筑物的实际情况和使用需求，合理布局管道和设备，确保通风、空调、供暖系统的正常运行。

在制图过程中，设计人员应充分了解建筑物的结构特点、功能要求、使用环境等信息，结合相关的暖通空调理论知识，科学地设计制图方案。

同时，暖通空调制图的标注应准确清晰，图纸上的文字、符号、标注应规范统一，便于施工人员理解和操作。

标注内容应包括但不限于管道材质、规格、施工工艺要求、设备型号、安装要求等信息，确保施工过程中的准确施工和设备安装。

最后，暖通空调制图应与其他工程图纸协调一致，确保各个系统之间的衔接和配合。

建筑工程中，暖通空调系统与给排水系统、电气系统等存在一定的关联性，因此在制图过程中，应与其他设计人员密切配合，协商解决各个系统之间的冲突和问题，保证整个建筑工程的顺利进行。

总之，暖通空调制图标准的制定和执行对于建筑工程具有重要意义，它关系到建筑物内部的通风、空调、供暖等系统的设计和施工质量。

因此，在进行暖通空调制图设计时，必须严格遵守国家相关标准和规范的要求，合理布局管道和设备，保证标注准确清晰，与其他工程图纸协调一致，从而保障建筑工程的安全性、可靠性和节能性。

CAD、给排水、暖通、空调、消防施工图全部图例在建筑施工过程中，CAD绘图无疑扮演着重要的角色，通过CAD绘图的方式，我们能够轻松地完成给排水、暖通、空调和消防等各个方面的施工图，并在施工中起到指导作用。

在绘制施工图的时候，合理使用符号和图例则能够更好地表达设计图的意图，降低误解和问题的发生。

本文将为大家介绍CAD绘制给排水、暖通、空调和消防施工图时所常用到的图例，以便大家能够根据实际需求灵活应用。

给排水图例水位标志在给排水图中，通过图例对水管和下水道等设施进行标注，便于施工人员及时确认需求的具体细节。

我们通常使用的水位标志包括以下几种符号：•活动水位标志：由一条带箭头线代表，便于在给排水图中标注具体的水位高度。

•固定水位标志：用实线表示，代表永久水平面高度。

•外部水位标志：用虚线表示，通常标注在墙体上方，代表外部地面水位高度。

排水沉淀井和检修井给排水施工图中，排水沉淀井和检修井是非常重要的设备，方便了给排水管道的检修和维护。

在给排水图中，我们通常使用以下符号表示：•沉淀井：用圆形或矩形代表，上部标注井盖和电缆槽等细节。

•检修井：用三角形表示，标注井盖和地面标高、管道流向等信息。

排水管道和水龙头排水管道的流向、管径及材料等信息对整个施工过程至关重要，在给排水图中的表达方式如下：•管道流向：通常使用带箭头的实线表示，箭头指向水流的方向。

•管道口径：通常使用矩形或圆形表示，在左上角标注具体的口径。

•管道材料：常用材料标示（如PVC）或实线加粗标示等方法表示。

•水龙头：用三角形表示，里面标注具体型号和颜色。

暖通图例散热器和风口暖通施工图中，散热器和风口作为常见的散热和通风设备，应该得到注意。

我们通常使用以下符号进行标注：•散热器：用实心矩形表示，标注尺寸和材料类别等信息。

•风口：用带箭头的直线或弧线表示，标注出风方向和出风口位置等细节。

管道、泵和阀门暖通工程包含了很多的管道、泵和阀门等设备，合理地使用符号和图例可以让施工人员大大提高工作效率，避免不必要的误解和问题。

民用建筑暖通空调工程设计标准1. 引言本标准为民用建筑暖通空调工程设计提供了规范和指导，旨在确保设计的安全、高效和可靠性。

2. 适用范围本标准适用于民用建筑暖通空调工程设计，包括住宅、办公楼、商业建筑等。

3. 设计原则在设计民用建筑的暖通空调工程时，应遵循以下原则： - 提供舒适的室内环境：确保室内温度、湿度和空气质量符合人体舒适的要求。

- 节能环保：采用节能技术和设备，减少能源消耗和环境污染。

- 安全可靠：确保设计满足相关的安全标准和规范，并能够在各种条件下正常运行。

4. 设计基础4.1 室内环境要求•温度范围：室内温度应在舒适范围内，通常为18℃～26℃。

•相对湿度范围：室内相对湿度应在40%～60%之间。

•新风供应：室内应提供足够的新风，确保室内空气质量达标。

4.2 负荷计算•采用适当的负荷计算方法，考虑建筑物的热传输、人员活动、设备运行等因素。

•根据建筑的朝向、外墙结构、窗户面积等因素，合理确定建筑热负荷。

4.3 设备选型和布置•根据负荷计算结果，选择适当的暖通空调设备。

•设备布置要合理，便于维修和保养。

5. 设计内容5.1 制冷系统设计•根据负荷计算结果，确定合适的制冷容量，并选择适当的制冷设备。

•设计冷却水系统、冷冻水系统、冷却塔等冷却设施。

•设计合理的空气分配系统，确保室内空气均匀分布。

5.2 供暖系统设计•根据负荷计算结果，确定合适的供暖容量，并选择适当的供暖设备。

•设计供暖水系统、暖风系统等供暖设施。

•设计合理的空气供应和排风系统。

5.3 通风系统设计•根据负荷计算结果，确定合适的通风容量，并选择适当的通风设备。

•设计合理的新风系统和排风系统，确保室内空气质量达标。

5.4 管道和管线设计•确定合适的管径和管线布置方式，以确保流体的正常运行和节能效果。

5.5 控制系统设计•设计合理的控制系统，包括温度、湿度、风速等参数的控制和调节。

6. 施工与验收•根据设计图纸和技术规范进行施工。
